Staffa portafilo per tetti con base adesiva

Per la realizzazione di impianti di captazione p.es. su tetti metallici trapezoidali. La staffa portafilo può essere utilizzata su superfici piane (senza struttura) come p.es. tetti metallici/superfici metalliche. Le staffe portafilo vengono incollate sul tetto (togliere la guaina protettiva).

Il punto d’incollaggio è da pulire secondo le indicazioni nelle istruzioni di montaggio con un detergente speciale, (p.es. alcool ISOPROPILICO).
Con un litro possono essere puliti fino a 1000 punti d'incollaggio.
È da osservare che la lavorazione delle staffe portafilo deve avvenire ad una temperatura ≥ +15 °C .
Esecuzione robusta, stabilizzata ai raggi UV e alle intemperie.

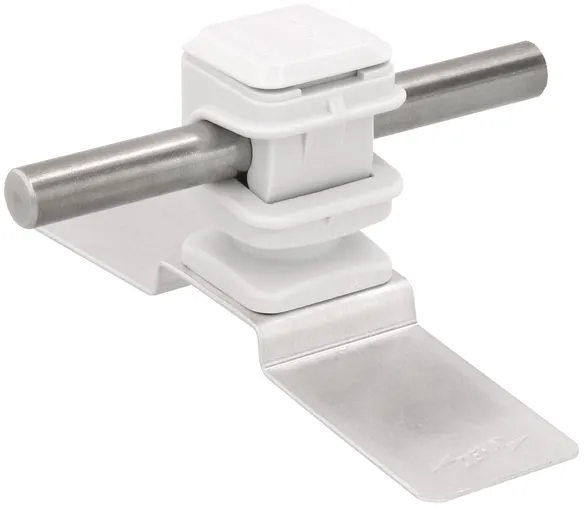

Staffa portafilo DEHNsnap con montante in alluminio adattabile

1 Produkt

Art.-Nr. 297130 DLH DS 8 H16 KP K AL

GTIN 4013364492523, Zolltarifnr. (EU): 85389099, Bruttogewicht: 19.84 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 297130.stp

      Sie müssen angemeldet sein um 297130.stp herunterzuladen.

      Login
    • 297130.igs

      Sie müssen angemeldet sein um 297130.igs herunterzuladen.

      Login
    • 297130.jt

      Sie müssen angemeldet sein um 297130.jt herunterzuladen.

      Login
    • 297130.dwg

      Sie müssen angemeldet sein um 297130.dwg herunterzuladen.

      Login
    • 297130m_D.dxf

      Sie müssen angemeldet sein um 297130m_D.dxf herunterzuladen.

      Login
Staffa portafilo per tetti con montante in alluminio e base adesiva (DEHNsnap)
Staffa portafilo per tetti con base adesiva e
montante in alluminio adattabile per l’installazione
di dispositivi di captazione su
tetti in lamiera di diverse forme.
La staffa portafilo può essere utilizzata su superfici piane
(non strutturate),
come tetti metallici
o superfici metalliche.
Materiale del montante: Alluminio - adattabile
Materiale staffa portafilo: Materiale plastico
Colore staffa portafilo: grigio ●
Staffa portafilo serraggio Td: 8 mm
Modello staffa portafilo: DEHNsnap
Posa del conduttore: libera

Fabbricato: DEHN
Tipo: DLH DS 8 H16 KP K AL
Art.: 297130
o similare.



Technische Daten

Materiale del montante Alluminio - adattabile
Materiale staffa portafilo Materiale plastico
Colore staffa portafilo grigio ●
Staffa portafilo serraggio Td 8 mm
Modello staffa portafilo DEHNsnap
Altezza staffa portafilo 16 mm
Posa del conduttore libera
Dimensioni come da CAD

Artikel 297130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 297130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

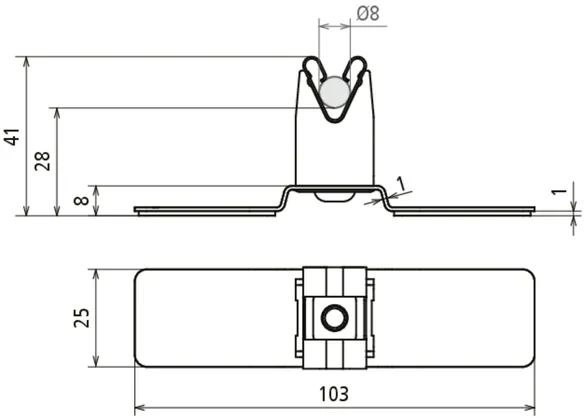

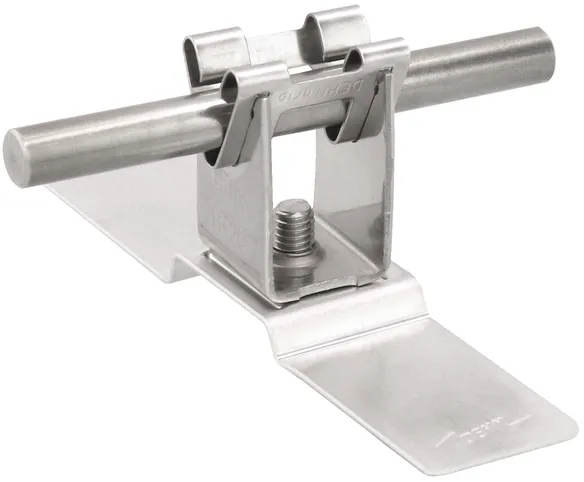

Staffa portafilo DEHNgrip con montante in alluminio adattabile

1 Produkt

Art.-Nr. 297140 DLH DG 8 H20 KP V2A AL

GTIN 4013364492530, Zolltarifnr. (EU): 85389099, Bruttogewicht: 28.40 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 297140.stp

      Sie müssen angemeldet sein um 297140.stp herunterzuladen.

      Login
    • 297140.igs

      Sie müssen angemeldet sein um 297140.igs herunterzuladen.

      Login
    • 297140.jt

      Sie müssen angemeldet sein um 297140.jt herunterzuladen.

      Login
    • 297140.dwg

      Sie müssen angemeldet sein um 297140.dwg herunterzuladen.

      Login
    • 297140m_D.dxf

      Sie müssen angemeldet sein um 297140m_D.dxf herunterzuladen.

      Login
Staffa portafilo per tetti con montante in alluminio e base adesiva (DEHNgrip)
Staffa portafilo per tetti con base adesiva e
montante in alluminio adattabile per l’installazione
di dispositivi di captazione su
tetti in lamiera di diverse forme.
La staffa portafilo può essere utilizzata su superfici piane
(non strutturate),
come tetti metallici
o superfici metalliche.
Materiale del montante: Alluminio - adattabile
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 8 mm
Modello staffa portafilo: DEHNgrip
Posa del conduttore: libera

Fabbricato: DEHN
Tipo: DLH DG 8 H20 KP V2A AL
Art.: 297140
o similare.



Technische Daten

Materiale del montante Alluminio - adattabile
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 8 mm
Modello staffa portafilo DEHNgrip
Altezza staffa portafilo 20 mm
Posa del conduttore libera
Dimensioni come da CAD

Artikel 297140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 297140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

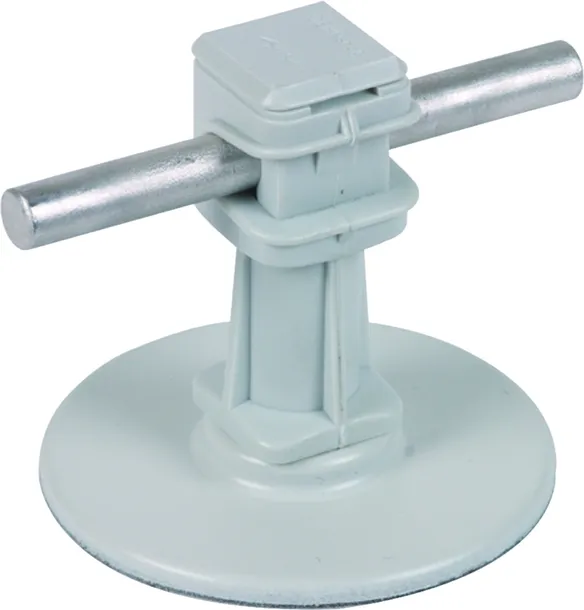

Staffa portafilo DEHNsnap con piastra di base

1 Produkt

Art.-Nr. 297110 DLH DS 8 H36 KP67 K GR

GTIN 4013364100886, Zolltarifnr. (EU): 85389099, Bruttogewicht: 34.72 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 297110.stp

      Sie müssen angemeldet sein um 297110.stp herunterzuladen.

      Login
    • 297110.igs

      Sie müssen angemeldet sein um 297110.igs herunterzuladen.

      Login
    • 297110.jt

      Sie müssen angemeldet sein um 297110.jt herunterzuladen.

      Login
    • 297110.dwg

      Sie müssen angemeldet sein um 297110.dwg herunterzuladen.

      Login
    • 297110m_D.dxf

      Sie müssen angemeldet sein um 297110m_D.dxf herunterzuladen.

      Login
Staffa portafilo per tetti con base adesiva (DEHNsnap)
Staffa portafilo per tetti con base adesiva per
l’installazione di dispositivi di captazione ad es.
su tetti in lamiera trapezoidali.
La staffa portafilo può essere utilizzata su superfici piane
(non strutturate),
come tetti metallici
o superfici metalliche.
Materiale della piastra di base: materiale plastico
Colore della piastra di base: grigio ●
Materiale staffa portafilo: materiale plastico
Colore staffa portafilo: grigio ●
Staffa portafilo serraggio Td: 8 mm
Modello staffa portafilo: DEHNsnap
Posa del conduttore: libera

Fabbricato: DEHN
Tipo: DLH DS 8 H36 KP67 K GR
Art.: 297110
o similare.

Zertifikate



Technische Daten

Materiale della piastra di base materiale plastico
Colore della piastra di base grigio ●
Materiale staffa portafilo materiale plastico
Colore staffa portafilo grigio ●
Staffa portafilo serraggio Td 8 mm
Modello staffa portafilo DEHNsnap
Altezza staffa portafilo 36 mm
Posa del conduttore libera
Dimensioni Ø 67 mm

Artikel 297110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 297110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

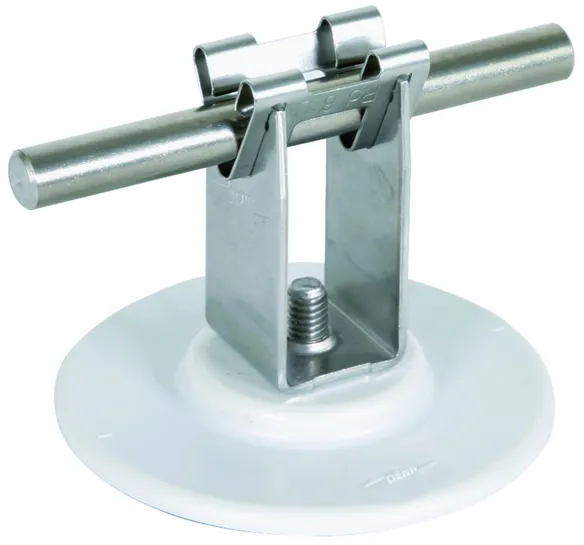

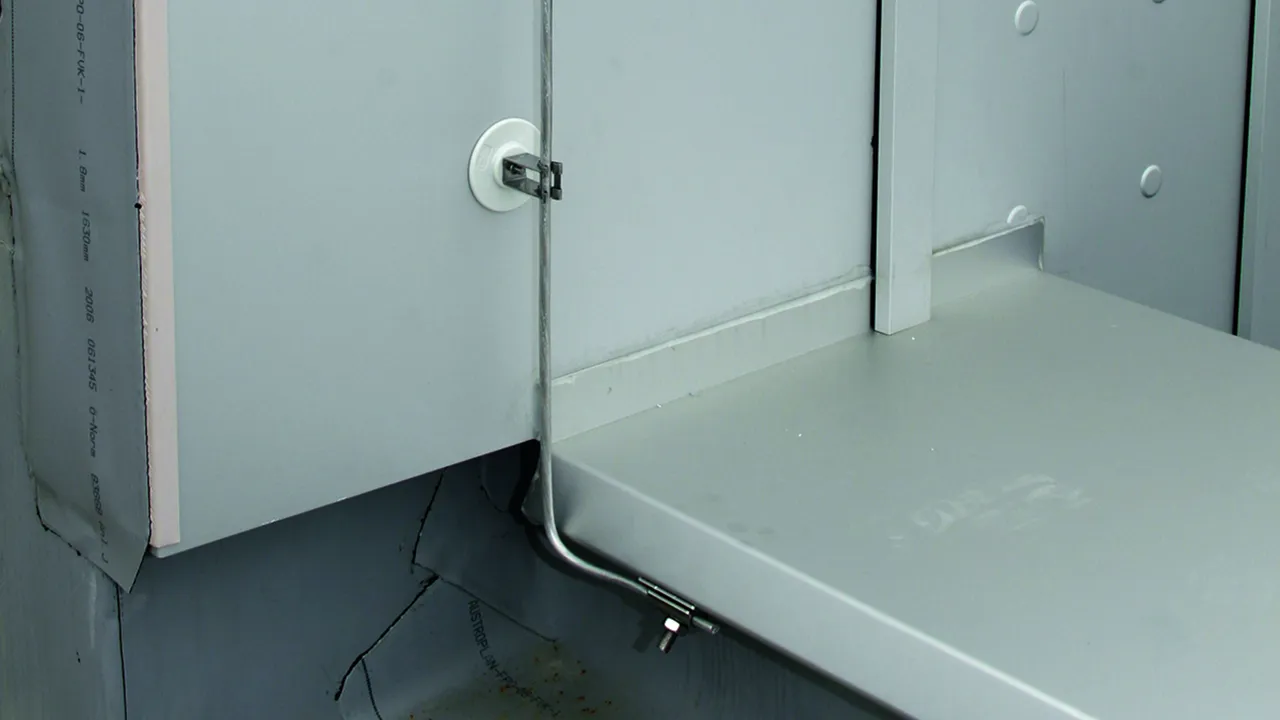

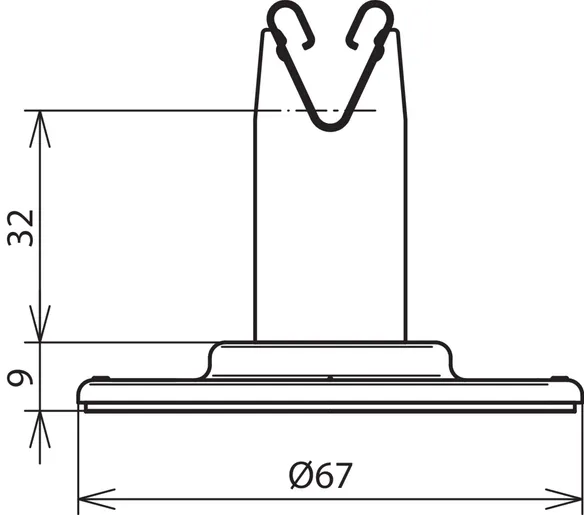

Staffa portafilo DEHNgrip con piastra di base

1 Produkt

Art.-Nr. 297120 DLH DG 8 H32 KP67 V2A K GR

GTIN 4013364100916, Zolltarifnr. (EU): 85389099, Bruttogewicht: 46.00 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 297120.stp

      Sie müssen angemeldet sein um 297120.stp herunterzuladen.

      Login
    • 297120.igs

      Sie müssen angemeldet sein um 297120.igs herunterzuladen.

      Login
    • 297120.jt

      Sie müssen angemeldet sein um 297120.jt herunterzuladen.

      Login
    • 297120.dwg

      Sie müssen angemeldet sein um 297120.dwg herunterzuladen.

      Login
    • 297120m_D.dxf

      Sie müssen angemeldet sein um 297120m_D.dxf herunterzuladen.

      Login
Staffa portafilo per tetti con base adesiva (DEHNgrip)
Staffa portafilo per tetti con base adesiva per
l’installazione di dispositivi di captazione ad es.
su tetti in lamiera trapezoidali.
La staffa portafilo può essere utilizzata su superfici piane
(non strutturate),
come tetti metallici
o superfici metalliche.
Materiale della piastra di base: materiale plastico
Colore della piastra di base: grigio ●
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 8 mm
Modello staffa portafilo: DEHNgrip
Posa del conduttore: libera

Fabbricato: DEHN
Tipo: DLH DG 8 H32 KP67 V2A K GR
Art.: 297120
o similare.



Technische Daten

Materiale della piastra di base materiale plastico
Colore della piastra di base grigio ●
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 8 mm
Modello staffa portafilo DEHNgrip
Altezza staffa portafilo 32 mm
Posa del conduttore libera
Dimensioni Ø 67 mm
Riferimento norma CEI EN 62561-4
