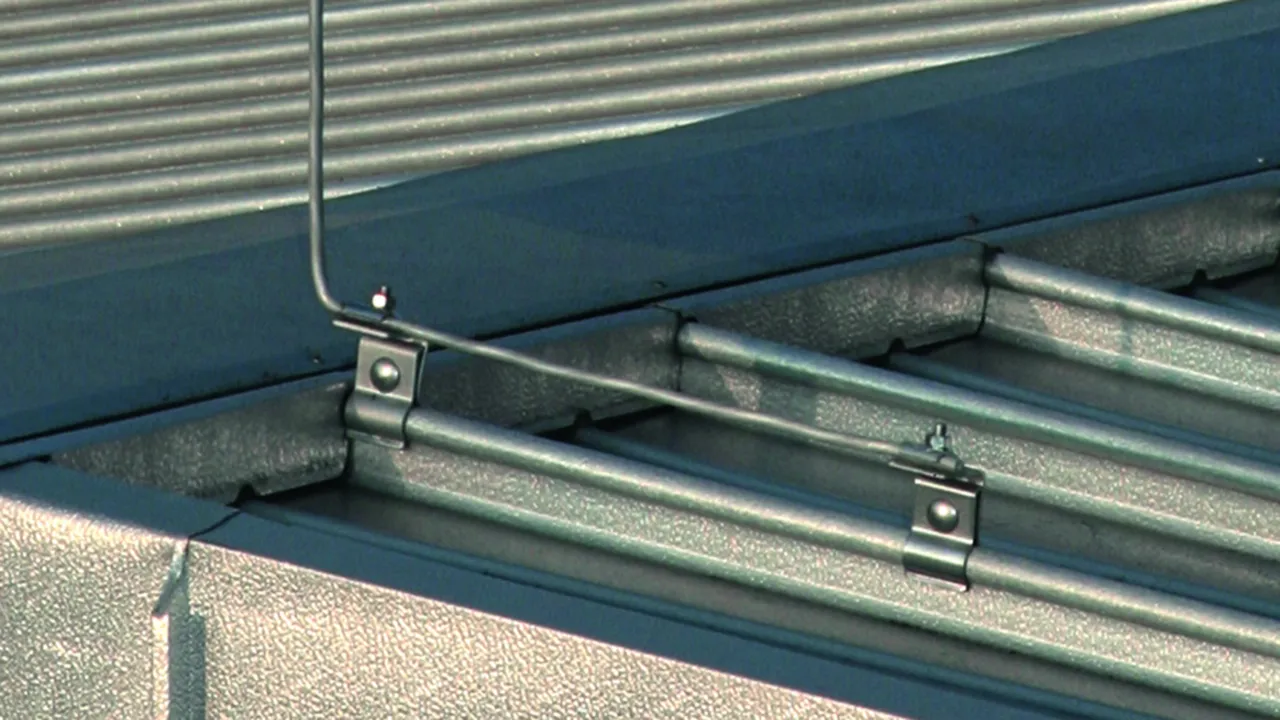

Staffa portafilo per tetti metallici

Per il fissaggio di ulteriori dispositivi di captatazione su coperture metalliche.
Con l'utilizzo di 2 pezzi delle staffe provate per il corrispondente tipo di profilo della copertura metallica (morsetti/ cavallotto di fisaggio) è garantita la portata con corrente di fulmine di 100 kA (10/350 µs).

Per tetti con scanalatura verticale arrotondata, con cavallotto di fissaggio

2 Produkte

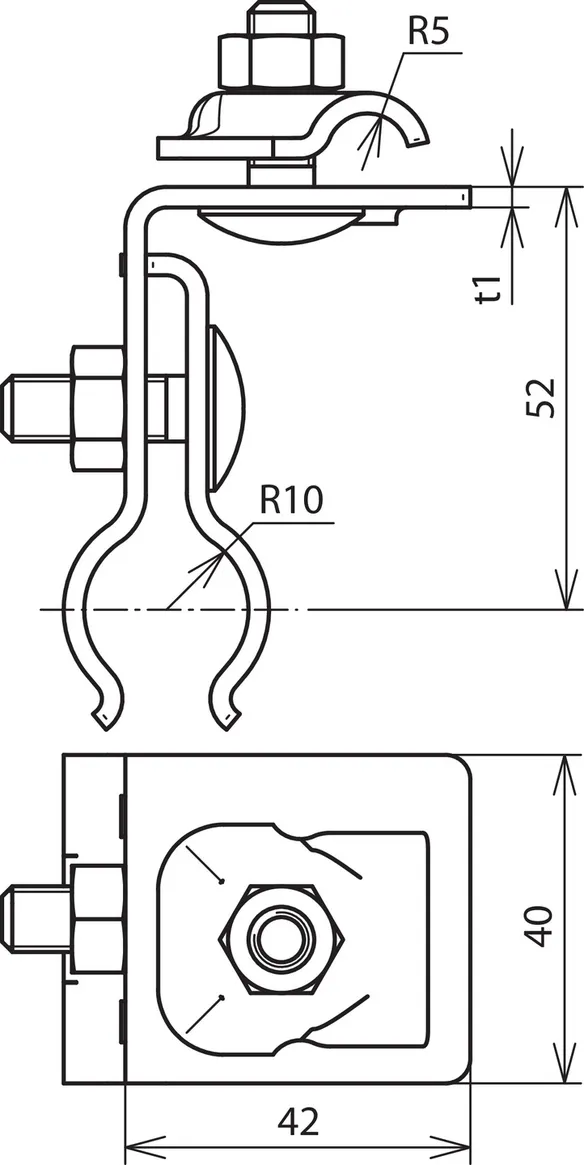

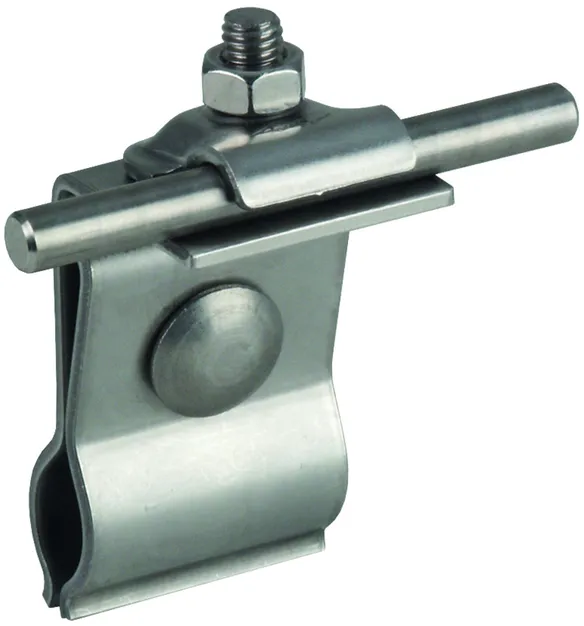

Art.-Nr. 223010 DLH KB 6.10 RSF20.25 V2A

GTIN 4013364092778, Zolltarifnr. (EU): 85389099, Bruttogewicht: 186.30 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223010.stp

      Sie müssen angemeldet sein um 223010.stp herunterzuladen.

      Login
    • 223010.igs

      Sie müssen angemeldet sein um 223010.igs herunterzuladen.

      Login
    • 223010.jt

      Sie müssen angemeldet sein um 223010.jt herunterzuladen.

      Login
    • 223010.dwg

      Sie müssen angemeldet sein um 223010.dwg herunterzuladen.

      Login
    • 223010m_D.dxf

      Sie müssen angemeldet sein um 223010m_D.dxf herunterzuladen.

      Login
Staffa portafilo per tetti con scanalatura verticale arrotondata, con cavallotto di fissaggio
Staffa portafilo per tetti metallici per il fissaggio di ulteriori dispositivi di captatazione su coperture metalliche.
Con l'utilizzo di 2 pezzi delle staffe provate per il corrispondente tipo di profilo della copertura metallica (morsetti/ cavallotto di fisaggio) è garantita la portata con corrente di fulmine di 100 kA (10/350 µs)
Materiale staffa portafilo per tetti: INOX
Campo di serraggio: Ø20-25 mm
Modello staffa portafilo: cavallotto di fissaggio
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 6-10 mm
Posa del conduttore: fissa
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DLH KB 6.10 RSF20.25 V2A
Art.: 223010
o similare.

Zertifikate



Technische Daten

Materiale staffa portafilo per tetti INOX
Campo di serraggio Ø20-25 mm
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 6-10 mm
Posa del conduttore fissa
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 223010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 223040 DLH KB 6.10 RSF20.25 AL

GTIN 4013364096752, Zolltarifnr. (EU): 85389099, Bruttogewicht: 102.30 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223010.stp

      Sie müssen angemeldet sein um 223010.stp herunterzuladen.

      Login
    • 223010.igs

      Sie müssen angemeldet sein um 223010.igs herunterzuladen.

      Login
    • 223010.jt

      Sie müssen angemeldet sein um 223010.jt herunterzuladen.

      Login
    • 223010.dwg

      Sie müssen angemeldet sein um 223010.dwg herunterzuladen.

      Login
    • 223010m_D.dxf

      Sie müssen angemeldet sein um 223010m_D.dxf herunterzuladen.

      Login
Staffa portafilo per tetti con scanalatura verticale arrotondata, con cavallotto di fissaggio
Staffa portafilo per tetti metallici per il fissaggio di ulteriori dispositivi di captatazione su coperture metalliche.
Con l'utilizzo di 2 pezzi delle staffe provate per il corrispondente tipo di profilo della copertura metallica (morsetti/ cavallotto di fisaggio) è garantita la portata con corrente di fulmine di 100 kA (10/350 µs)
Materiale staffa portafilo per tetti: Al
Campo di serraggio: Ø20-25 mm
Modello staffa portafilo: cavallotto di fisssaggio
Materiale staffa portafilo: Al
Staffa portafilo serraggio Td: 6-10 mm
Posa del conduttore: fissa
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DLH KB 6.10 RSF20.25 AL
Art.: 223040
o similare.

Zertifikate



Technische Daten

Materiale staffa portafilo per tetti Al
Campo di serraggio Ø20-25 mm
Materiale staffa portafilo Al
Staffa portafilo serraggio Td 6-10 mm
Posa del conduttore fissa
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 223040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Per tetti con scanalatura verticale arrotondata, con DEHNgrip

2 Produkte

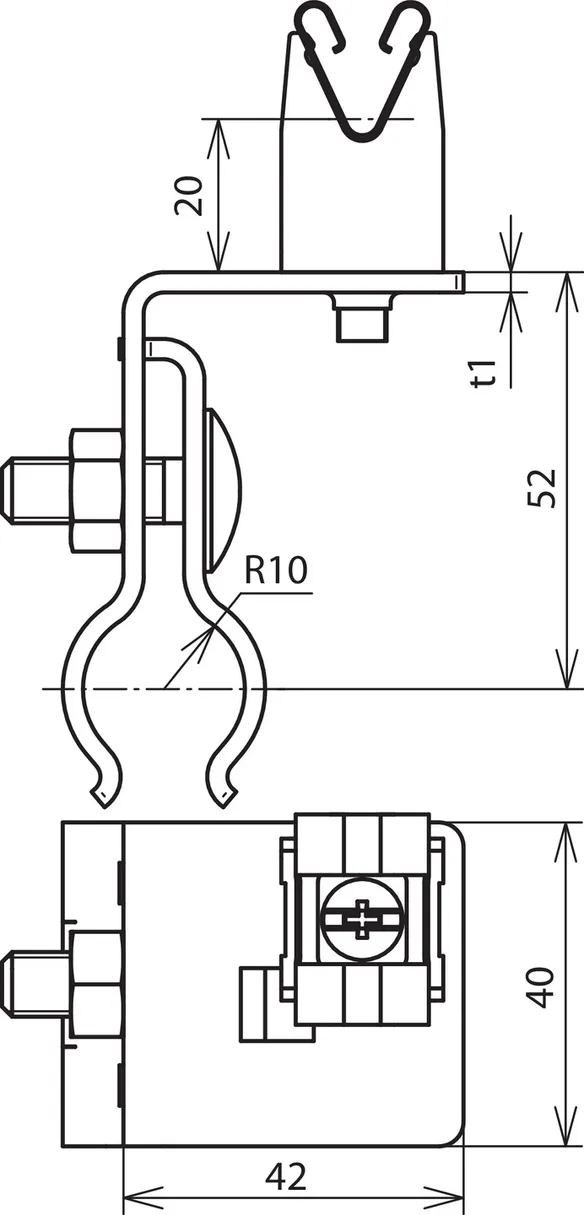

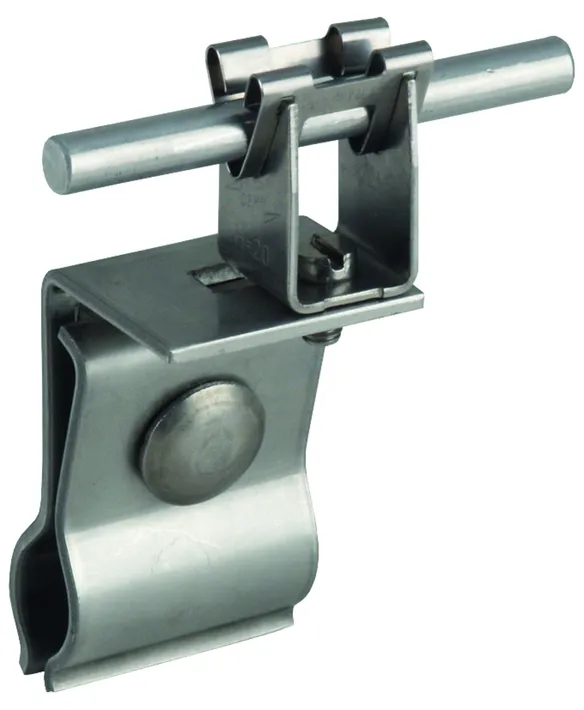

Art.-Nr. 223011 DLH DG 8 RSF20.25 V2A

GTIN 4013364092785, Zolltarifnr. (EU): 85389099, Bruttogewicht: 170.02 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223011.stp

      Sie müssen angemeldet sein um 223011.stp herunterzuladen.

      Login
    • 223011.igs

      Sie müssen angemeldet sein um 223011.igs herunterzuladen.

      Login
    • 223011.jt

      Sie müssen angemeldet sein um 223011.jt herunterzuladen.

      Login
    • 223011.dwg

      Sie müssen angemeldet sein um 223011.dwg herunterzuladen.

      Login
    • 223011m_D.dxf

      Sie müssen angemeldet sein um 223011m_D.dxf herunterzuladen.

      Login
Staffa portafilo per tetti metallici con DEHNgrip in INOX (scanalatura verticale arrotondata)
Staffa portafilo per tetti metallici per il fissaggio di ulteriori dispositivi di captazione
Materiale staffa portafilo per tetti: INOX
Campo di serraggio: Ø20-25 mm
Modello staffa portafilo: DEHNgrip
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 8 mm
Posa del conduttore: libera
Riferimento norma: CEI EN 62561-4

Fabbricato: DEHN
Tipo: DLH DG 8 RSF20.25 V2A
Art.: 223011
o similare.

Zertifikate



Technische Daten

Materiale staffa portafilo per tetti INOX
Campo di serraggio Ø20-25 mm
Altezza staffa portafilo 20 mm
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 8 mm
Posa del conduttore libera
Riferimento norma CEI EN 62561-4

Artikel 223011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 223041 DLH DG 8 RSF20.25 AL

GTIN 4013364096769, Zolltarifnr. (EU): 85389099, Bruttogewicht: 99.02 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223011.stp

      Sie müssen angemeldet sein um 223011.stp herunterzuladen.

      Login
    • 223011.igs

      Sie müssen angemeldet sein um 223011.igs herunterzuladen.

      Login
    • 223011.igs

      Sie müssen angemeldet sein um 223011.igs herunterzuladen.

      Login
    • 223011.dwg

      Sie müssen angemeldet sein um 223011.dwg herunterzuladen.

      Login
    • 223011m_D.dxf

      Sie müssen angemeldet sein um 223011m_D.dxf herunterzuladen.

      Login
Staffa portafilo per tetti metallici per tetti con scanalatura verticale arrotondata, con DEHNgrip Al
Staffa portafilo per tetti metallici per il fissaggio di dispositivi di captatazione supplementari su coperture metalliche
Materiale staffa portafilo per tetti: Al
Campo di serraggio: Ø20-25 mm
Modello staffa portafilo: DEHNgrip
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 8 mm
Posa del conduttore: libera
Riferimento norma: CEI EN 62561-4

Fabbricato: DEHN
Tipo: DLH DG 8 RSF20.25 AL
Art.: 223041
o similare.



Technische Daten

Materiale staffa portafilo per tetti Al
Campo di serraggio Ø20-25 mm
Altezza staffa portafilo 20 mm
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 8 mm
Posa del conduttore libera
Riferimento norma CEI EN 62561-4

Artikel 223041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Per tetti con scanalatura a serraggio, con cavallotto di fissaggio (p.es. RIB-ROOF SPEED 500 ditta Zambelli)

1 Produkt

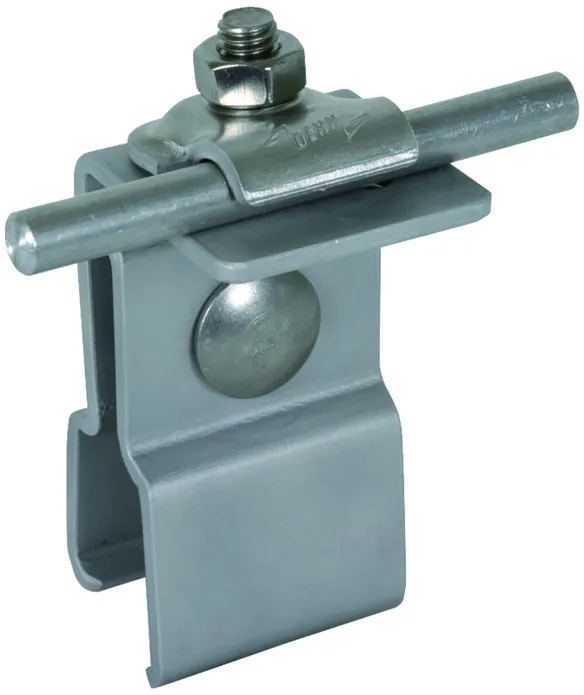

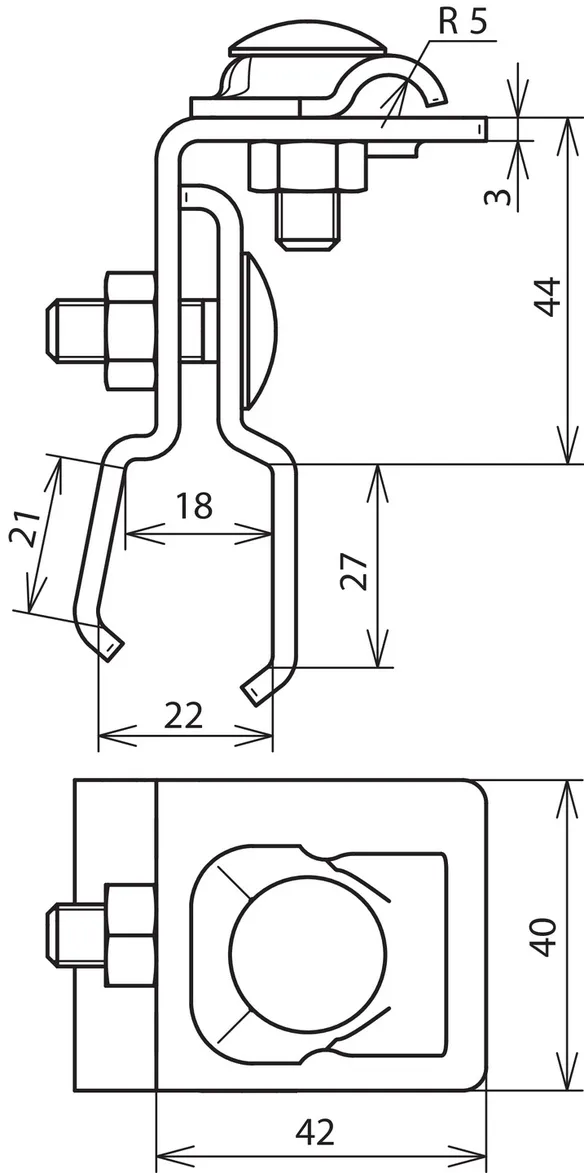

Art.-Nr. 223070 DLH KB 6.10 KF18.22 AL

GTIN 4013364108738, Zolltarifnr. (EU): 85389099, Bruttogewicht: 105.62 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223070.stp

      Sie müssen angemeldet sein um 223070.stp herunterzuladen.

      Login
    • 223070.igs

      Sie müssen angemeldet sein um 223070.igs herunterzuladen.

      Login
    • 223070.jt

      Sie müssen angemeldet sein um 223070.jt herunterzuladen.

      Login
    • 223070.dwg

      Sie müssen angemeldet sein um 223070.dwg herunterzuladen.

      Login
    • 223070m_D.dxf

      Sie müssen angemeldet sein um 223070m_D.dxf herunterzuladen.

      Login
Staffa portafilo per tetti metallici per tetti con scanalatura a serraggio, con cavallotto di fissaggio
Staffa portafilo per tetti metallici per il fissaggio di ulteriori dispositivi di captatazione su coperture metalliche.
Con l'utilizzo di 2 pezzi delle staffe provate per il corrispondente tipo di profilo della copertura metallica (morsetti/ cavallotto di fisaggio) è garantita la portata con corrente di fulmine di 100 kA (10/350 µs)
Materiale staffa portafilo per tetti: Al
Campo di serraggio: ca. 18 / 22 mm
Modello staffa portafilo: cavallotto di fissaggio
Materiale staffa portafilo: Al
Staffa portafilo serraggio Td: 6-10 mm
Posa del conduttore: fissa
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DLH KB 6.10 KF18.22 AL
Art.: 223070
o similare.

Zertifikate



Technische Daten

Materiale staffa portafilo per tetti Al
Campo di serraggio ca. 18 / 22 mm
Materiale staffa portafilo Al
Staffa portafilo serraggio Td 6-10 mm
Posa del conduttore fissa
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 223070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Per tetti con scanalatura a serraggio, con DEHNgrip (ad es. RIB-ROOF Speed 500 ditta Zambelli)

1 Produkt

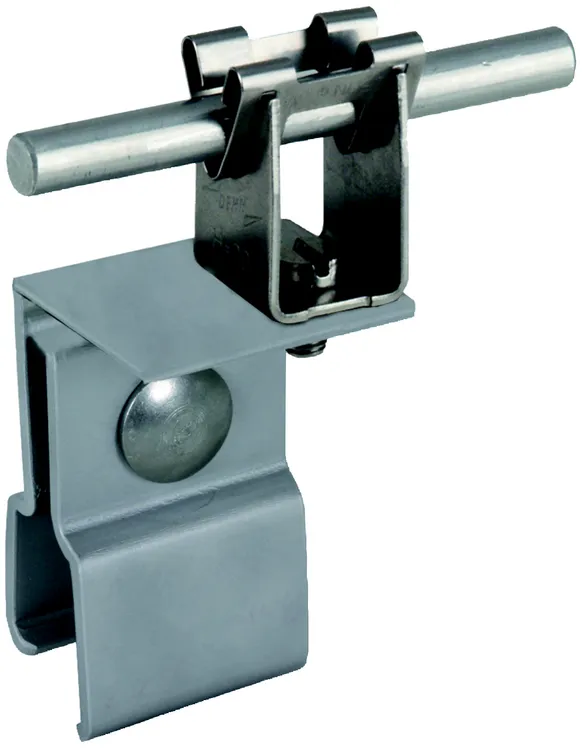

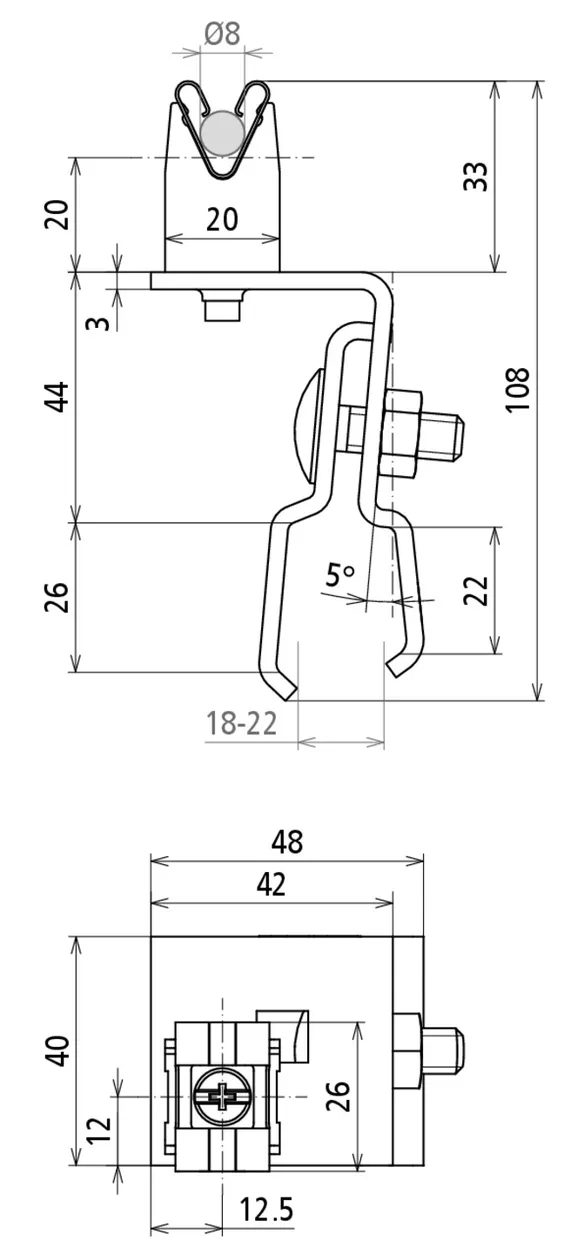

Art.-Nr. 223071 DLH DG 8 KF18.22 AL

GTIN 4013364108745, Zolltarifnr. (EU): 85389099, Bruttogewicht: 96.80 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223071.stp

      Sie müssen angemeldet sein um 223071.stp herunterzuladen.

      Login
    • 223071.igs

      Sie müssen angemeldet sein um 223071.igs herunterzuladen.

      Login
    • 223071.jt

      Sie müssen angemeldet sein um 223071.jt herunterzuladen.

      Login
    • 223071.dwg

      Sie müssen angemeldet sein um 223071.dwg herunterzuladen.

      Login
    • 223071m_D.dxf

      Sie müssen angemeldet sein um 223071m_D.dxf herunterzuladen.

      Login
Staffa portafilo per tetto metallico con staffa portafilo DEHNgrip Al (scanalatura a serraggio)
Staffa portafilo per tetti, per tetti metallici, per il fissaggio
di dispositivi di captazione aggiuntivi,
Materiale staffa portafilo per tetti: Al
Campo di serraggio: ca. 18 / 22 mm
Modello staffa portafilo: DEHNgrip
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 8 mm
Posa del conduttore: libera
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: DLH DG 8 KF18.22 AL
Art.: 223071
o similare.



Technische Daten

Materiale staffa portafilo per tetti Al
Campo di serraggio ca. 18 / 22 mm
Altezza staffa portafilo 20 mm
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 8 mm
Posa del conduttore libera
Riferimento norma CEI EN 62561-1

Artikel 223071 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223071 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

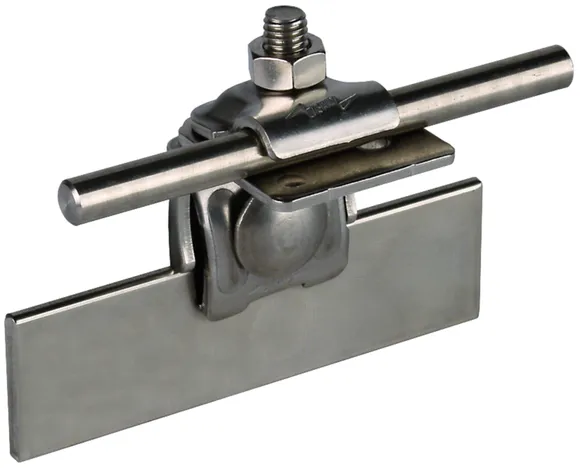

Per tetti con scanalatura verticale, con cavallotto di fissaggio

1 Produkt

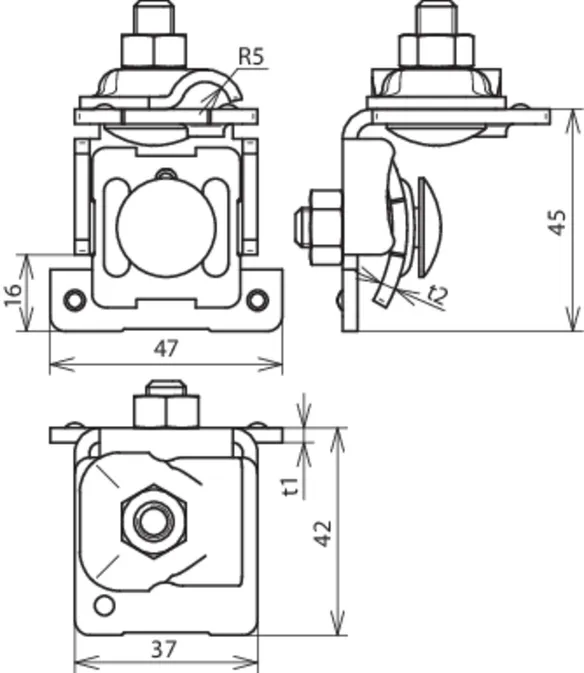

Art.-Nr. 365059 FK KB 6.10 KBF0.7 8 W V2A

GTIN 4013364091856, Zolltarifnr. (EU): 85359000, Bruttogewicht: 136.30 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 365059.stp

      Sie müssen angemeldet sein um 365059.stp herunterzuladen.

      Login
    • 365059.igs

      Sie müssen angemeldet sein um 365059.igs herunterzuladen.

      Login
    • 365059.jt

      Sie müssen angemeldet sein um 365059.jt herunterzuladen.

      Login
    • 365059.dwg

      Sie müssen angemeldet sein um 365059.dwg herunterzuladen.

      Login
    • 365059m_D.dxf

      Sie müssen angemeldet sein um 365059m_D.dxf herunterzuladen.

      Login

Materiale staffa portafilo per tetti: INOX
Campo di serraggio: 0,7-8 mm
Modello staffa portafilo: cavallotto di fissaggio
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 6-10 mm
Posa del conduttore: fissa
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: FK KB 6.10 KBF0.7 8 W V2A
Art.: 365059
o similare.

Zertifikate



Technische Daten

Materiale staffa portafilo per tetti INOX
Campo di serraggio 0,7-8 mm
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 6-10 mm
Posa del conduttore fissa
Riferimento norma CEI EN 62561-1

Artikel 365059 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 365059 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Per tetti con scanalatura verticale, con DEHNgrip

1 Produkt

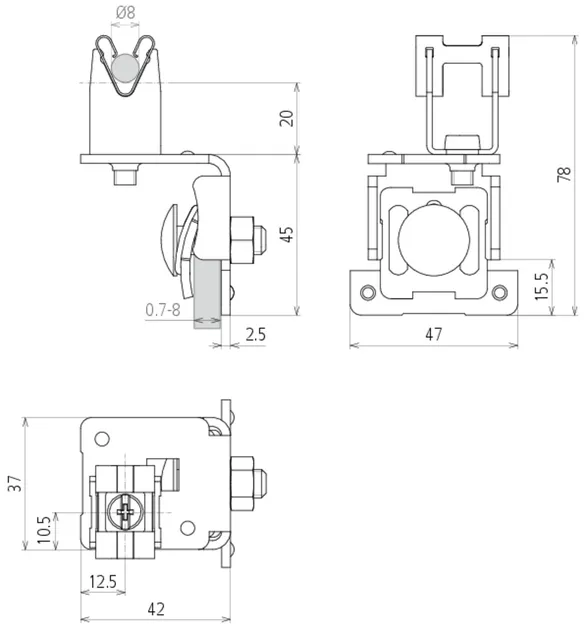

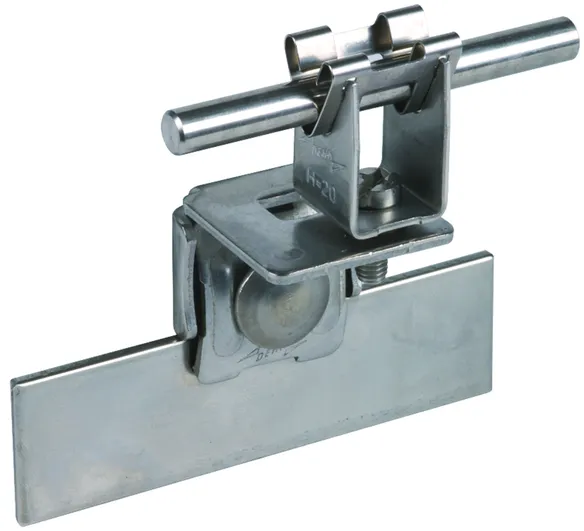

Art.-Nr. 223031 DLH DG 8 SF0.7 8 V2A

GTIN 4013364092815, Zolltarifnr. (EU): 85389099, Bruttogewicht: 119.30 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223031.stp

      Sie müssen angemeldet sein um 223031.stp herunterzuladen.

      Login
    • 223031.igs

      Sie müssen angemeldet sein um 223031.igs herunterzuladen.

      Login
    • 223031.jt

      Sie müssen angemeldet sein um 223031.jt herunterzuladen.

      Login
    • 223031.dwg

      Sie müssen angemeldet sein um 223031.dwg herunterzuladen.

      Login
    • 223031m_D.dxf

      Sie müssen angemeldet sein um 223031m_D.dxf herunterzuladen.

      Login
Staffa portafilo per tetti con scanalatura verticale, con DEHNgrip in INOX
Staffa portafilo per tetti metallici per il fissaggio di dispositivi di captazione supplementari su coperture metalliche
Materiale staffa portafilo per tetti: INOX
Campo di serraggio: 0,7-8 mm
Modello staffa portafilo: DEHNgrip
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 8 mm
Posa del conduttore: libera
Riferimento norma: CEI EN 62561-4

Fabbricato: DEHN
Tipo: DLH DG 8 SF0.7 8 V2A
Art.: 223031
o similare.



Technische Daten

Materiale staffa portafilo per tetti INOX
Campo di serraggio 0,7-8 mm
Altezza staffa portafilo 20 mm
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 8 mm
Posa del conduttore libera
Riferimento norma CEI EN 62561-4

Artikel 223031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

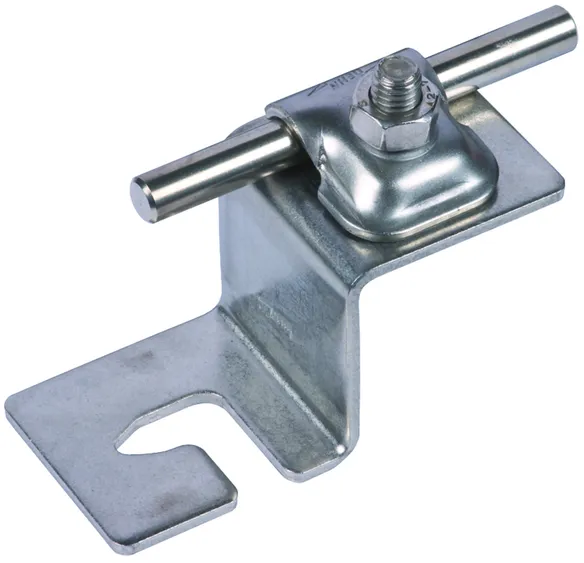

Per tetti trapezoidali, con cavallotto di fissaggio

Da agganciare alle viti di fissaggio del tetto.

1 Produkt

Art.-Nr. 223020 DLH KB 6.10 TD B8.5 V2A

GTIN 4013364092792, Zolltarifnr. (EU): 85389099, Bruttogewicht: 123.30 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223020.stp

      Sie müssen angemeldet sein um 223020.stp herunterzuladen.

      Login
    • 223020.igs

      Sie müssen angemeldet sein um 223020.igs herunterzuladen.

      Login
    • 223020.jt

      Sie müssen angemeldet sein um 223020.jt herunterzuladen.

      Login
    • 223020.dwg

      Sie müssen angemeldet sein um 223020.dwg herunterzuladen.

      Login

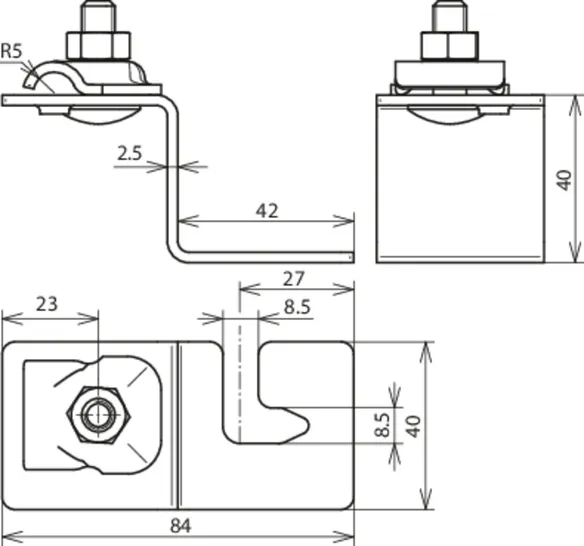

    • 223020m_D.dxf

      Sie müssen angemeldet sein um 223020m_D.dxf herunterzuladen.

      Login
Staffa portafilo per tetti trapezoidali, con cavallotto di fissaggio in INOX
Staffa portafilo per tetti metallici per il fissaggio di dispositivi di captazione supplementari su
coperture metalliche
Materiale staffa portafilo per tetti: INOX
Modello staffa portafilo: cavallotto di fissaggio
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 6-10 mm
Posa del conduttore: fissa

Fabbricato: DEHN
Tipo: DLH KB 6.10 TD B8.5 V2A
Art.: 223020
o similare.

Zertifikate



Technische Daten

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 6-10 mm
Posa del conduttore fissa

Artikel 223020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

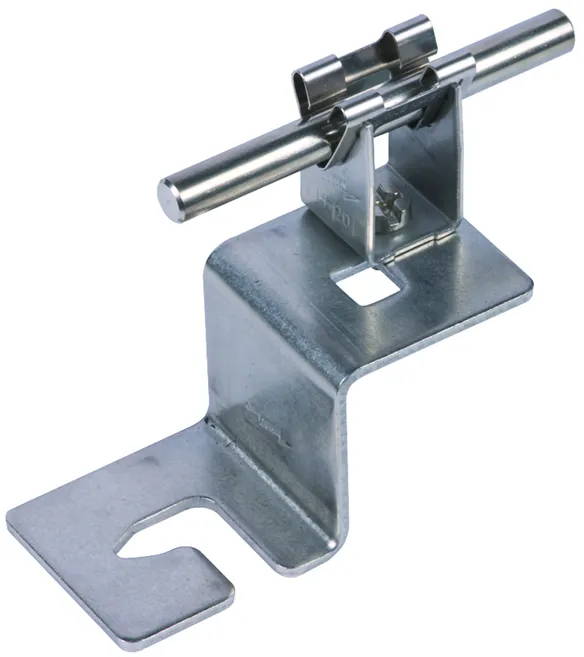

Per tetti trapezoidali, con DEHNgrip

Da agganciare alle viti di fissaggio del tetto.

1 Produkt

Art.-Nr. 223021 DLH DG 8 TD B8.5 V2A

GTIN 4013364092808, Zolltarifnr. (EU): 85389099, Bruttogewicht: 105.30 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 223021.stp

      Sie müssen angemeldet sein um 223021.stp herunterzuladen.

      Login
    • 223021.igs

      Sie müssen angemeldet sein um 223021.igs herunterzuladen.

      Login
    • 223021.jt

      Sie müssen angemeldet sein um 223021.jt herunterzuladen.

      Login
    • 223021.dwg

      Sie müssen angemeldet sein um 223021.dwg herunterzuladen.

      Login

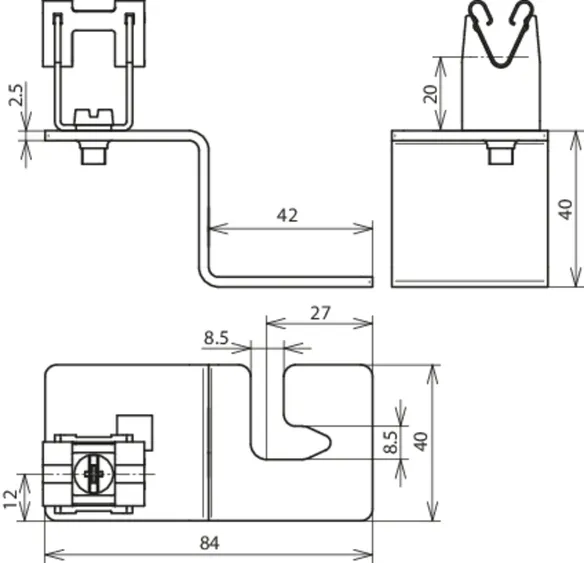

    • 223021m_D.dxf

      Sie müssen angemeldet sein um 223021m_D.dxf herunterzuladen.

      Login
Staffa portafilo per tetti trapezoidali, con DEHNgrip in INOX
Staffa portafilo per tetti metallici per il fissaggio di dispositivi di captazione supplementari su coperture metalliche
Materiale staffa portafilo per tetti: INOX
Modello staffa portafilo: DEHNgrip
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 8 mm
Posa del conduttore: libera
Riferimento norma: CEI EN 62561-4

Fabbricato: DEHN
Tipo: DLH DG 8 TD B8.5 V2A
Art.: 223021
o similare.



Technische Daten

Materiale staffa portafilo per tetti INOX
Altezza staffa portafilo 20 mm
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 8 mm
Posa del conduttore libera
Riferimento norma CEI EN 62561-4

Artikel 223021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
back to top
