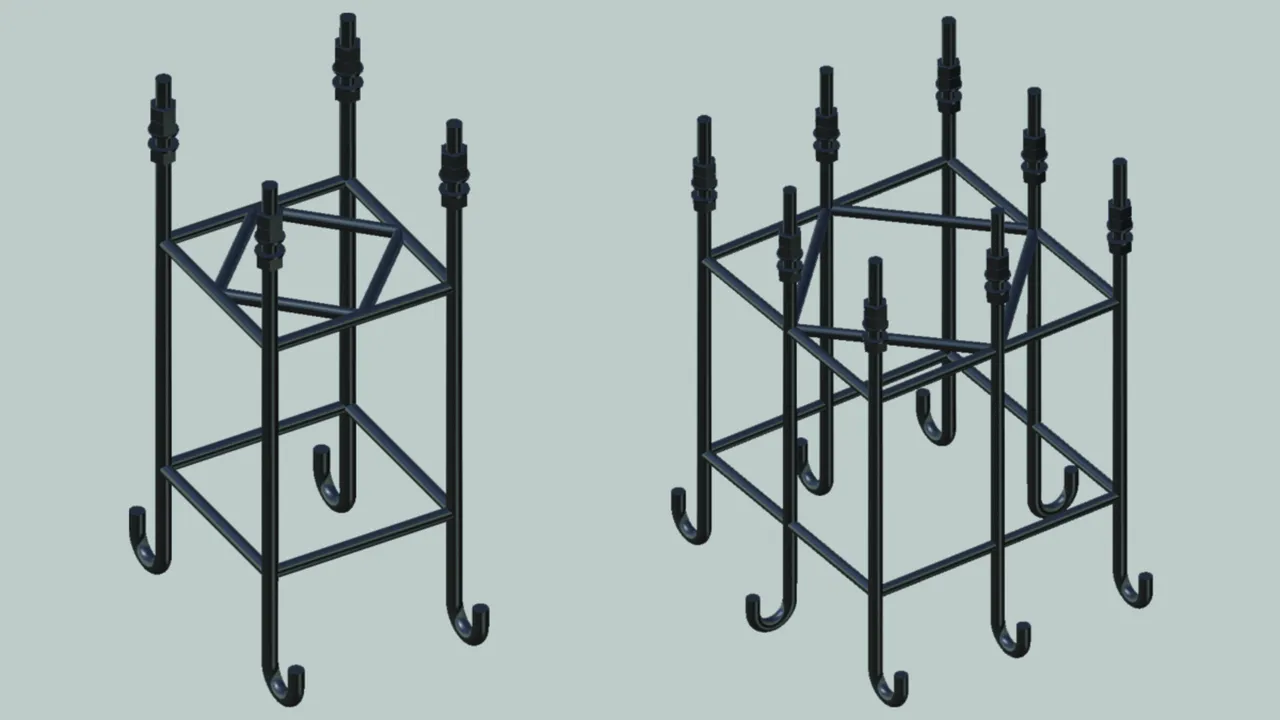

Gabbia di ancoraggio per fondazione in calcestruzzo in loco

Da cementare con perni filettati, adatti per la piastra di flangia del palo componibile.
Informazioni più precise sul sistema ad innesto, le fondazioni e il montaggio sono a disposizione nelle istruzioni per il montaggio.

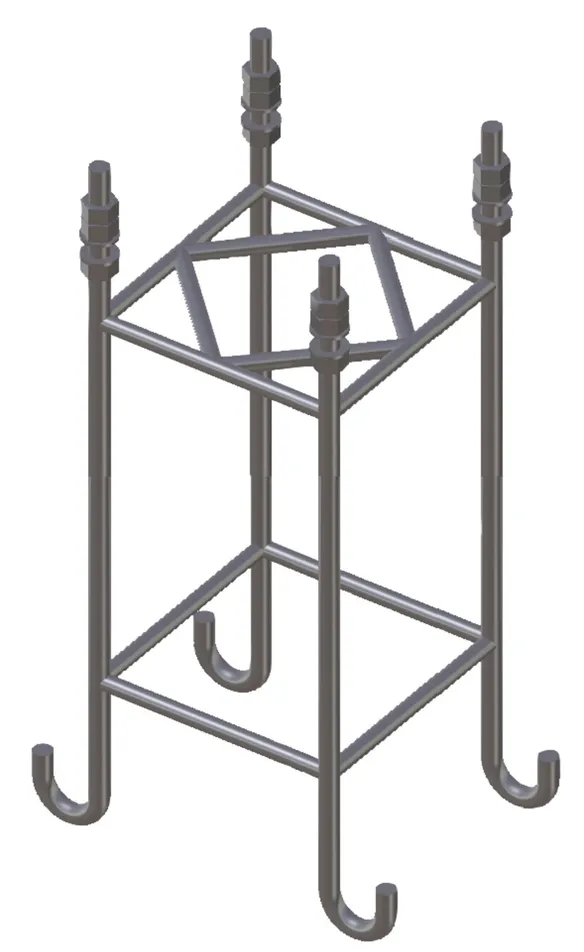

Esecuzione piccola

Per pali con un'altezza sopra il livello del suolo da 13,35 fino a 19,35 m (Art. 103 013 / 103 016 / 103 019).
Flangia 400 x 400 mm.

1 Produkt

Art.-Nr. 103040 AKO TBM FP400

GTIN 4013364129894, Zolltarifnr. (EU): 73089098, Bruttogewicht: 22.90 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 103040.stp

      Sie müssen angemeldet sein um 103040.stp herunterzuladen.

      Login
    • 103040.igs

      Sie müssen angemeldet sein um 103040.igs herunterzuladen.

      Login
    • 103040.jt

      Sie müssen angemeldet sein um 103040.jt herunterzuladen.

      Login
    • 103040.dwg

      Sie müssen angemeldet sein um 103040.dwg herunterzuladen.

      Login
    • 103040m_D.dxf

      Sie müssen angemeldet sein um 103040m_D.dxf herunterzuladen.

      Login
Gabbia di ancoraggio per fondazione in calcestruzzo in loco
Esecuzione piccola
Gabbia di ancoraggio per fondazione in calcestruzzo in loco da cementare con perni filettati, adatti per la piastra di flangia del palo componibile.
Esecuzione per altezza sopra terra da 13,35 fino a 19,35
(art. n. 103 013 / 103 016 / 103 019)
per flangia 400x400 mm
Materiale: acciaio

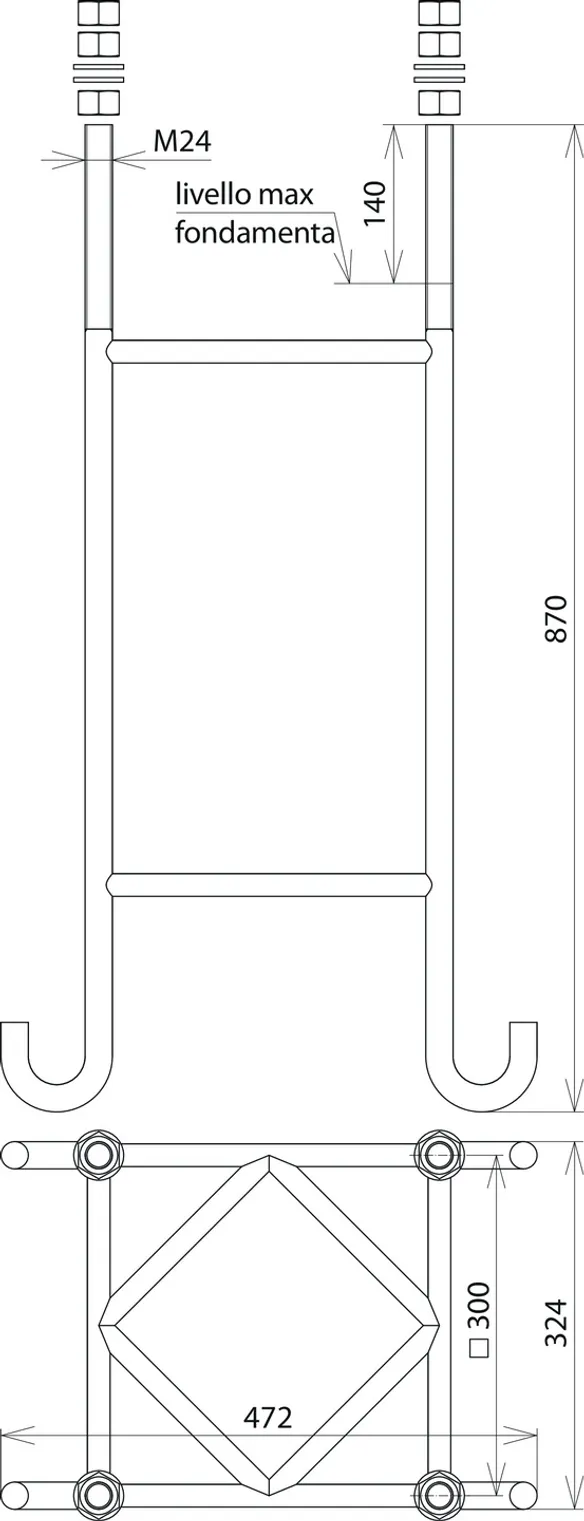

Dimensioni: 472 x 324 x 870 mm
Esecuzione bullone filettato: 4x M24 (300 x 300 mm)

Fabbricato: DEHN
Tipo: AKO TBM FP400
Art.: 103040
o similare.



Technische Daten

Materiale acciaio
Dimensioni 472 x 324 x 870 mm
Esecuzione bullone filettato 4x M24 (300 x 300 mm)

Artikel 103040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

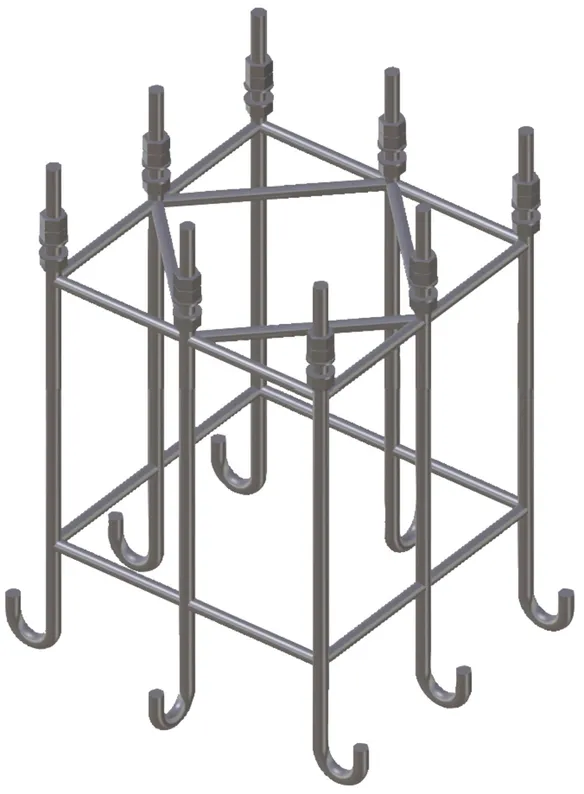

Esecuzione grande

Per pali con un'altezza sopra il livello del suolo da 22,35 o 24,85 m
(Art. 103 022 o 103 025).
Flangia 565 x 565 mm.

1 Produkt

Art.-Nr. 103041 AKO TBM FP565

GTIN 4013364129900, Zolltarifnr. (EU): 73089098, Bruttogewicht: 38.00 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 103041.stp

      Sie müssen angemeldet sein um 103041.stp herunterzuladen.

      Login
    • 103041.igs

      Sie müssen angemeldet sein um 103041.igs herunterzuladen.

      Login
    • 103041.jt

      Sie müssen angemeldet sein um 103041.jt herunterzuladen.

      Login
    • 103041.dwg

      Sie müssen angemeldet sein um 103041.dwg herunterzuladen.

      Login
    • 103041m_D.dxf

      Sie müssen angemeldet sein um 103041m_D.dxf herunterzuladen.

      Login
Gabbia di ancoraggio per fondazione in calcestruzzo in loco
Esecuzione grande
Gabbia di ancoraggio per fondazione in calcestruzzo in loco da cementare con perni filettati, adatti per la piastra di flangia del palo componibile.
Esecuzione per altezza sopra terra da 22,35 fino a 24,85
(art. n. 103 022 + 103 025)
per flangia 565x565 mm
Materiale: acciaio

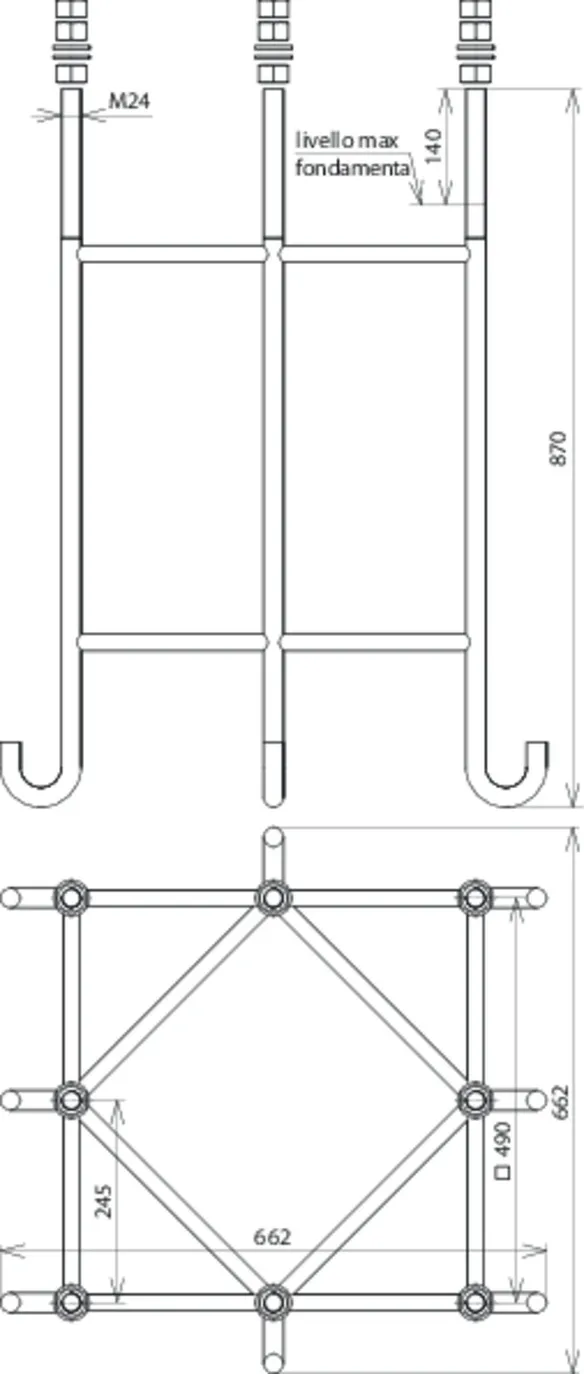

Dimensioni: 662 x 662 x 870 mm
Esecuzione bullone filettato: 8x M24 (490 x 490 mm)

Fabbricato: DEHN
Tipo: AKO TBM FP565
Art.: 103041
o similare.



Technische Daten

Materiale acciaio
Dimensioni 662 x 662 x 870 mm
Esecuzione bullone filettato 8x M24 (490 x 490 mm)

Artikel 103041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
