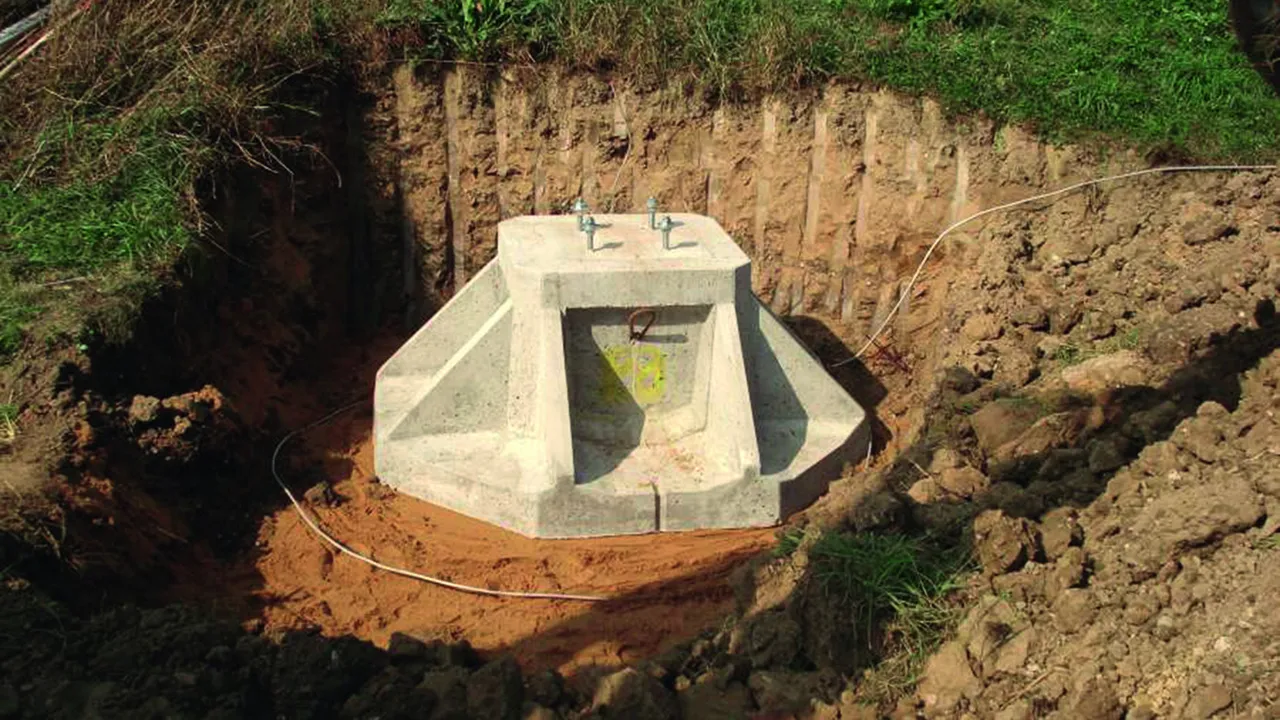

Fondazione a bicchiere per palo componibile

Come elemento prefabbricato per il facile montaggio di pali componibili di captazione.
Non necessita lavori di calcestruzzo in loco.
Informazioni più precise sul sistema ad innesto, le fondazioni e il montaggio sono a disposizione nelle istruzioni per il montaggio.

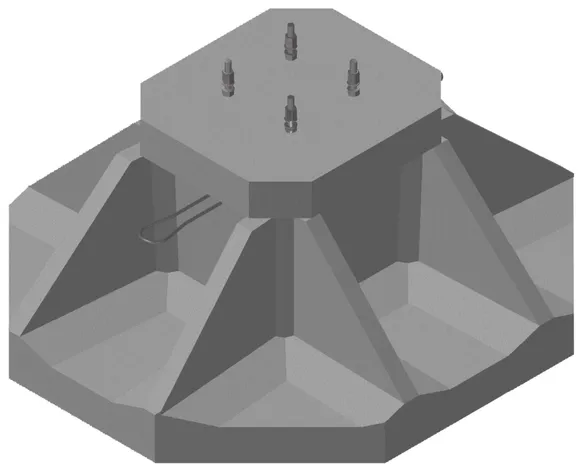

Esecuzione KöFU I

Per pali con un'altezza sopra il livello del suolo da 13,35 fino a 19,35 m.
(Art. 103 013 / 103 016 / 103 019)
Flangia 400 x 400 mm.

1 Produkt

Art.-Nr. 103030 KÖFU I TBM FP400

GTIN 4013364129917, Zolltarifnr. (EU): 68109100, Bruttogewicht: 2620.00 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 103030.stp

      Sie müssen angemeldet sein um 103030.stp herunterzuladen.

      Login
    • 103030.igs

      Sie müssen angemeldet sein um 103030.igs herunterzuladen.

      Login
    • 103030.jt

      Sie müssen angemeldet sein um 103030.jt herunterzuladen.

      Login
    • 103030.dwg

      Sie müssen angemeldet sein um 103030.dwg herunterzuladen.

      Login
    • 103030m_E.dxf

      Sie müssen angemeldet sein um 103030m_E.dxf herunterzuladen.

      Login
Fondazione a bicchiere per palo componibile
Esecuzione KöFU I
Fondazione a bicchiere per palo componibile
Fondazione a bicchiere come elemento prefabbricato
per la realizzazione facile di pali componibili di captazione
Per pali con un'altezza sopra terra da 13,35 fino a 19,35 m.
(Art. 103 013 / 103 016 / 103 019)
Flangia 400 x 400 mm
Materiale: cemento (C50/60)

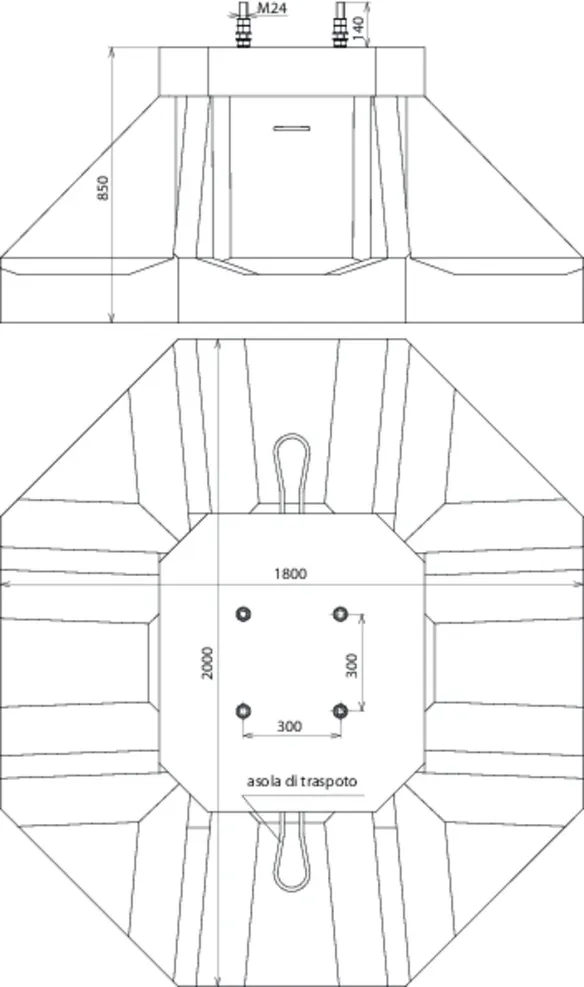

Dimensioni: 1800 x 2000 x 850 mm
Peso: ca. 2,5 t

Fabbricato: DEHN
Tipo: KÖFU I TBM FP400
Art.: 103030
o similare.



Technische Daten

Materiale cemento (C50/60)
Dimensioni 1800 x 2000 x 850 mm
Peso ca. 2,5 t

Artikel 103030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

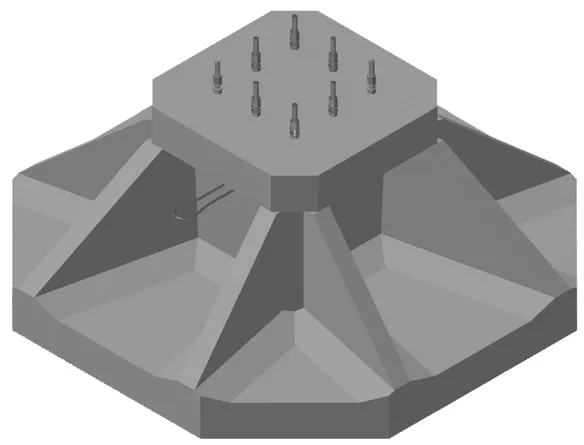

Esecuzione KöFU II

Per pali con un'altezza sopra il livello del suolo da 22,35 o 24,85 m.
(Art. 103 022 o 103 025)
Flangia 565 x 565 mm.

1 Produkt

Art.-Nr. 103031 KÖFU II TBM FP565

GTIN 4013364129924, Zolltarifnr. (EU): 68109100, Bruttogewicht: 4900.00 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 103031.stp

      Sie müssen angemeldet sein um 103031.stp herunterzuladen.

      Login
    • 103031.igs

      Sie müssen angemeldet sein um 103031.igs herunterzuladen.

      Login
    • 103031.jt

      Sie müssen angemeldet sein um 103031.jt herunterzuladen.

      Login
    • 103031.dwg

      Sie müssen angemeldet sein um 103031.dwg herunterzuladen.

      Login
    • 103031m_E.dxf

      Sie müssen angemeldet sein um 103031m_E.dxf herunterzuladen.

      Login
Fondazione a bicchiere per palo componibile
Esecuzione KöFU II
Fondazione a bicchiere per palo componibile
Fondazione a bicchiere come elemento prefabbricato
per la realizzazione facile di pali componibili di captazione
per pali con un'altezza sopra terra da 22,35 o 24,85 m.
(Art. 103 022 o 103 025)
Flangia 565 x 565 mm
Materiale: cemento (C50/60)

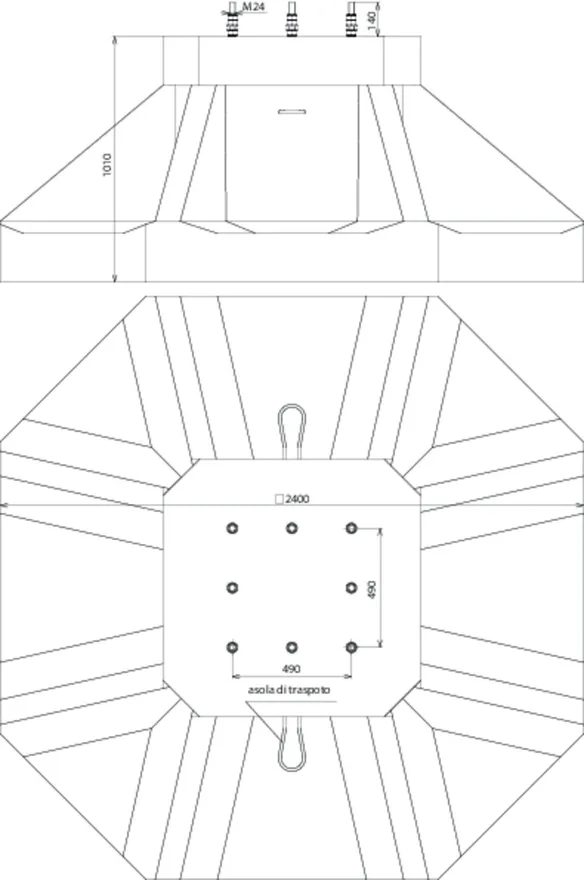

Dimensioni: 2400 x 2400 x 1010 mm
Peso: ca. 4,9 t

Fabbricato: DEHN
Tipo: KÖFU II TBM FP565
Art.: 103031
o similare.



Technische Daten

Materiale cemento (C50/60)
Dimensioni 2400 x 2400 x 1010 mm
Peso ca. 4,9 t
