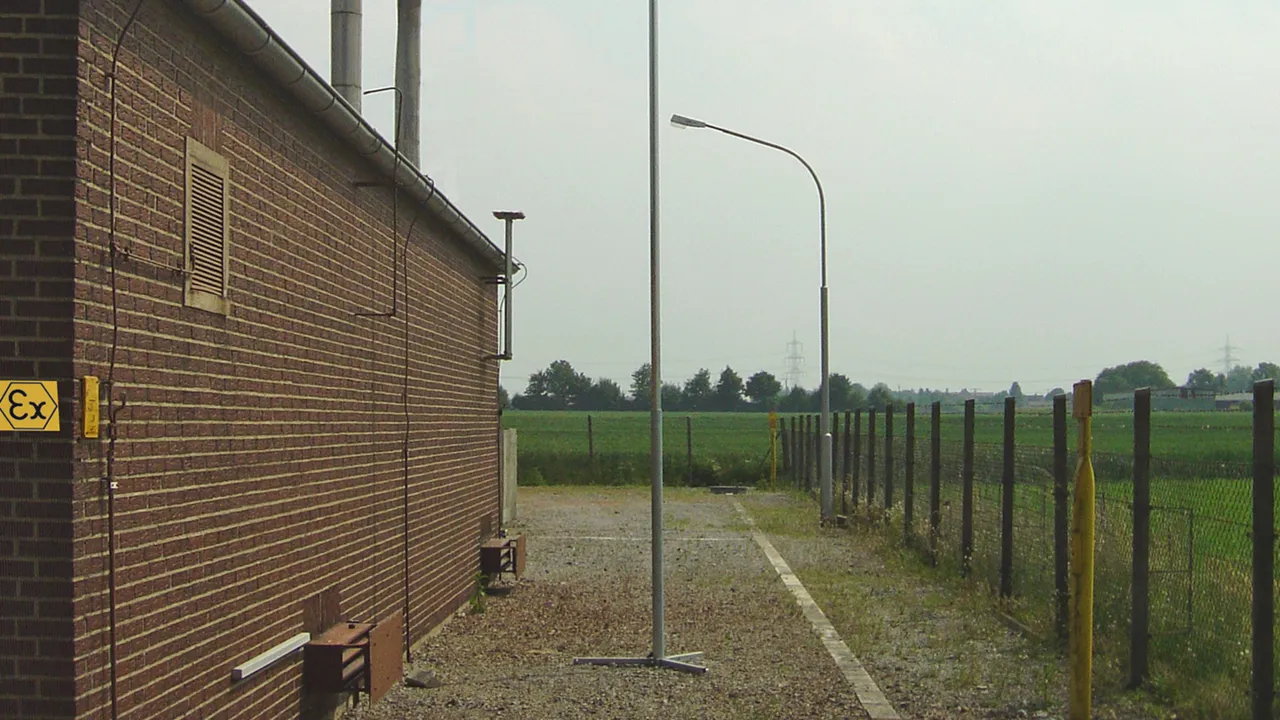

Palo componibile di captazione con fondazione filettata

Palo di captazione per la protezione da fulminazione diretta di impianti particolari, come ad es. impianti di biogas, impianti fotovoltaici a terra, ecc.
I pali vengono innalzati installandoli nella fondazione a vite.
Non sono necessari lavori né di scavo né di realizzazione di fondazioni.
La fondazione a vite va semplicemente avvitata nel terreno senza particolari lavori preparatori e va poi ulteriormente fissata con dispersori di profondità.

Per l’ulteriore fissaggio sono necessari 3 dispersori di profondità Ø 20 mm lunghi 1500 mm (art. n. 620 151) per ciascuna fondazione a vite. Questi ultimi sono da ordinare separatamente.

I pali di captazione sono dimensionati conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Questi calcoli sono basati su una pressione del terreno di 0,02 kN/cm² (ad es. terreno argilloso, sabbioso, ghiaioso a media densità).

Componenti:
– palo di captazione in Fe/tZn e Al rastremato, Ø70 / 60 / 40 mm
– asta di captazione in Al Ø 22/16/10 mm lunghezza 2500 mm o INOX Ø 10 mm lunghezza 1000 mm
– fondazione a vite Fe/tZn, lunghezza 800 mm con montanti lunghi 530 mm e viti di bloccaggio M10 con controdado
– bandiera di messa a terra con foro Ø 11 mm

Vantaggi:
– facile messa in opera grazie alla struttura rastremata in Fe/tZn e alluminio
– in caso di necessità, il palo di captazione può essere facilmente estratto dalla fondazione a vite e appoggiato sul terreno

Palo componibile di captazione con fondazione filettata

6 Produkte

Art.-Nr. 103121 TBM 6M SCFU STTZN AL

GTIN 4013364112711, Zolltarifnr. (EU): 85389099, Bruttogewicht: 33.00 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

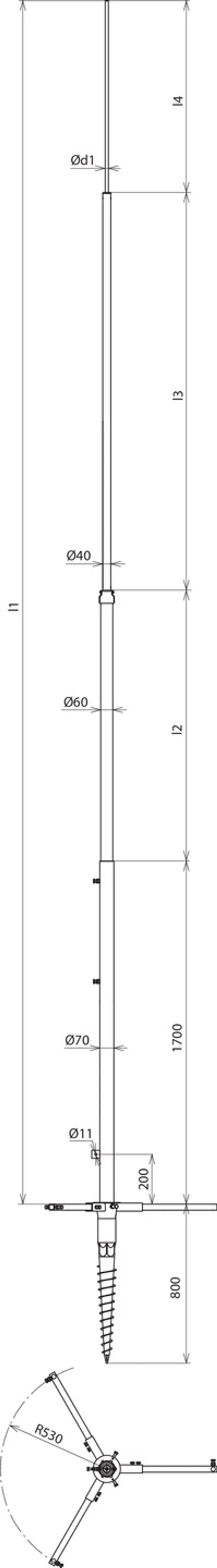

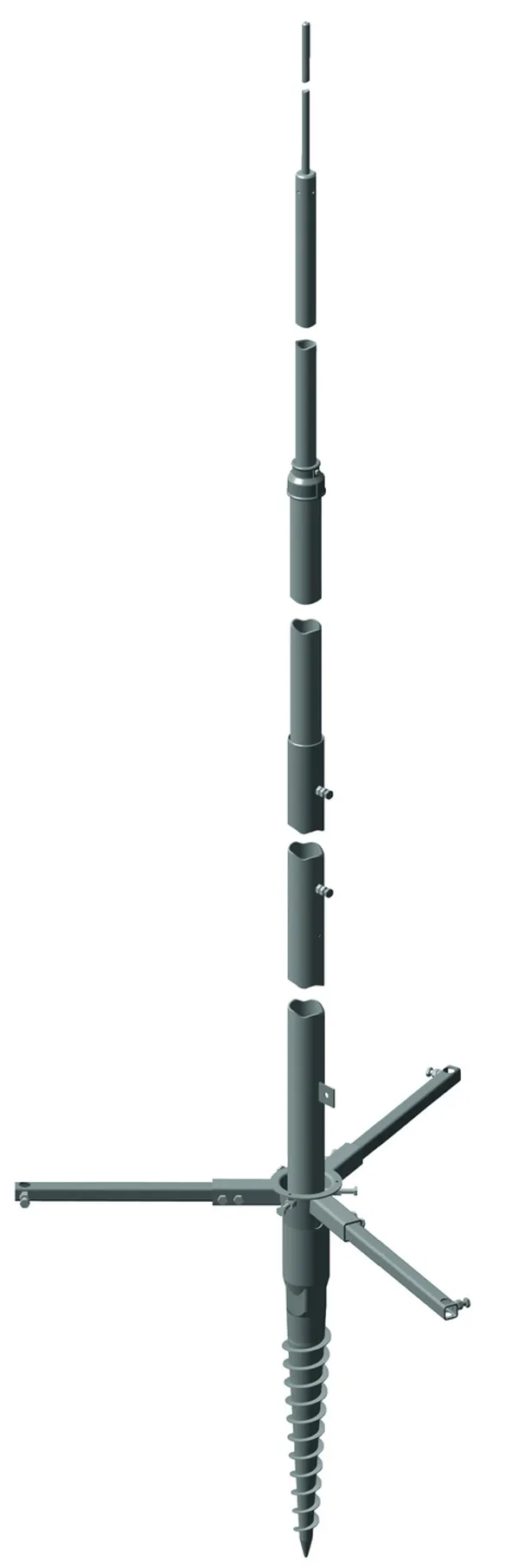

Palo di captazione componibile con fondazione a vite, altezza 6000 mm
Palo di captazione componibile con fondazione a vite
per la protezione da fulminazione diretta di
impianti particolari, come ad es. impianti di biogas, impianti fotovoltaici a terra, ecc.
Non sono necessari lavori né di scavo né di realizzazione di fondazioni.
La fondazione a vite va semplicemente
avvitata nel terreno senza particolari lavori preparatori
e va poi ulteriormente fissata con dispersori di profondità.
Per l’ulteriore fissaggio sono necessari
3 dispersori di profondità Ø 20 mm lunghi
1500 mm (art. n. 620 151) per ciascuna fondazione a vite (sono da ordinare separatamente).
I pali di captazione componibili con fondazione a vite sono dimensionati secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 229 km/h.
Materiale: Fe/tZn / Al / INOX
Altezza sopra terra: 6000 mm
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: TBM 6M SCFU STTZN AL
Art.: 103121
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn / Al / INOX
Altezza sopra terra (l1)	6000 mm
Max. velocità delle raffiche di vento	229 km/h
Riferimento norma	CEI EN 62561-(1+2)

Materiale	Fe/tZn / Al / INOX
Altezza sopra terra (l1)	6000 mm
Lunghezza tubo Ø 70 mm (sopra terra)	1700 mm
Lunghezza tubo Ø 60 mm (l2)	1300 mm
Lunghezza tubo Ø 40 mm (l3)	2000 mm
Asta di captazione (d1) (l4)	10 / 1000 mm
Max. velocità delle raffiche di vento	229 km/h
Riferimento norma	CEI EN 62561-(1+2)

Artikel 103121 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103121 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 103122 TBM 7M SCFU STTZN AL

GTIN 4013364112728, Zolltarifnr. (EU): 85389099, Bruttogewicht: 33.20 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Palo di captazione componibile con fondazione a vite, altezza 7000 mm
Palo di captazione componibile con fondazione a vite
per la protezione da fulminazione diretta di
impianti particolari, come ad es. impianti di biogas, impianti fotovoltaici a terra, ecc.
Non sono necessari lavori né di scavo né di realizzazione di fondazioni.
La fondazione a vite va semplicemente
avvitata nel terreno senza particolari lavori preparatori
e va poi ulteriormente fissata con dispersori di profondità.
Per l’ulteriore fissaggio sono necessari
3 dispersori di profondità Ø 20 mm lunghi
1500 mm (art. n. 620 151) per ciascuna fondazione a vite (sono da ordinare separatamente).
I pali di captazione componibili con fondazione a vite sono dimensionati secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 185 km/h.
Materiale: Fe/tZn / Al
Altezza sopra terra: 7000 mm
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: TBM 7M SCFU STTZN AL
Art.: 103122
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn / Al
Altezza sopra terra (l1)	7000 mm
Max. velocità delle raffiche di vento	185 km/h
Riferimento norma	CEI EN 62561-(1+2)

Materiale	Fe/tZn / Al
Altezza sopra terra (l1)	7000 mm
Lunghezza tubo Ø 70 mm (sopra terra)	1700 mm
Lunghezza tubo Ø 60 mm (l2)	1300 mm
Lunghezza tubo Ø 40 mm (l3)	1500 mm
Asta di captazione (d1) (l4)	22/16/10 / 2500 mm
Max. velocità delle raffiche di vento	185 km/h
Riferimento norma	CEI EN 62561-(1+2)

Artikel 103122 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103122 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 103123 TBM 8M SCFU STTZN AL

GTIN 4013364112735, Zolltarifnr. (EU): 85389099, Bruttogewicht: 37.60 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Palo di captazione componibile con fondazione a vite, altezza 8000 mm
Palo di captazione componibile con fondazione a vite
per la protezione da fulminazione diretta di
impianti particolari, come ad es. impianti di biogas, impianti fotovoltaici a terra, ecc.
Non sono necessari lavori né di scavo né di realizzazione di fondazioni.
La fondazione a vite va semplicemente
avvitata nel terreno senza particolari lavori preparatori
e va poi ulteriormente fissata con dispersori di profondità.
Per l’ulteriore fissaggio sono necessari
3 dispersori di profondità Ø 20 mm lunghi
1500 mm (art. n. 620 151) per ciascuna fondazione a vite (sono da ordinare separatamente).
I pali di captazione componibili con fondazione a vite sono dimensionati secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 177 km/h.
Materiale: Fe/tZn / Al / INOX
Altezza sopra terra: 8000 mm
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: TBM 8M SCFU STTZN AL
Art.: 103123
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn / Al / INOX
Altezza sopra terra (l1)	8000 mm
Max. velocità delle raffiche di vento	177 km/h
Riferimento norma	CEI EN 62561-(1+2)

Materiale	Fe/tZn / Al / INOX
Altezza sopra terra (l1)	8000 mm
Lunghezza tubo Ø 70 mm (sopra terra)	1700 mm
Lunghezza tubo Ø 60 mm (l2)	3300 mm
Lunghezza tubo Ø 40 mm (l3)	2000 mm
Asta di captazione (d1) (l4)	10 / 1000 mm
Max. velocità delle raffiche di vento	177 km/h
Riferimento norma	CEI EN 62561-(1+2)

Artikel 103123 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103123 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 103124 TBM 9M SCFU STTZN AL

GTIN 4013364112742, Zolltarifnr. (EU): 85389099, Bruttogewicht: 37.60 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Palo di captazione componibile con fondazione a vite, altezza 9000 mm
Palo di captazione componibile con fondazione a vite
per la protezione da fulminazione diretta di
impianti particolari, come ad es. impianti di biogas, impianti fotovoltaici a terra, ecc.
Non sono necessari lavori né di scavo né di realizzazione di fondazioni.
La fondazione a vite va semplicemente
avvitata nel terreno senza particolari lavori preparatori
e va poi ulteriormente fissata con dispersori di profondità.
Per l’ulteriore fissaggio sono necessari
3 dispersori di profondità Ø 20 mm lunghi
1500 mm (art. n. 620 151) per ciascuna fondazione a vite (sono da ordinare separatamente).
I pali di captazione componibili con fondazione a vite sono dimensionati secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 159 km/h.
Materiale: Fe/tZn / Al
Altezza sopra terra: 9000 mm
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: TBM 9M SCFU STTZN AL
Art.: 103124
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn / Al
Altezza sopra terra (l1)	9000 mm
Max. velocità delle raffiche di vento	159 km/h
Riferimento norma	CEI EN 62561-(1+2)

Materiale	Fe/tZn / Al
Altezza sopra terra (l1)	9000 mm
Lunghezza tubo Ø 70 mm (sopra terra)	1700 mm
Lunghezza tubo Ø 60 mm (l2)	3300 mm
Lunghezza tubo Ø 40 mm (l3)	1500 mm
Asta di captazione (d1) (l4)	22/16/10 / 2500 mm
Max. velocità delle raffiche di vento	159 km/h
Riferimento norma	CEI EN 62561-(1+2)

Artikel 103124 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103124 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 103125 TBM 10M SCFU STTZN AL

GTIN 4013364112759, Zolltarifnr. (EU): 85389099, Bruttogewicht: 42.20 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Palo di captazione componibile con fondazione a vite, altezza 10.000 mm
Palo di captazione componibile con fondazione a vite
per la protezione da fulminazione diretta di
impianti particolari, come ad es. impianti di biogas, impianti fotovoltaici a terra, ecc.
Non sono necessari lavori né di scavo né di realizzazione di fondazioni.
La fondazione a vite va semplicemente
avvitata nel terreno senza particolari lavori preparatori
e va poi ulteriormente fissata con dispersori di profondità.
Per l’ulteriore fissaggio sono necessari
3 dispersori di profondità Ø 20 mm lunghi
1500 mm (art. n. 620 151) per ciascuna fondazione a vite (sono da ordinare separatamente).
I pali di captazione componibili con fondazione a vite sono dimensionati secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 116 km/h.
Materiale: Fe/tZn / Al / INOX
Altezza sopra terra: 10000 mm
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: TBM 10M SCFU STTZN AL
Art.: 103125
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn / Al / INOX
Altezza sopra terra (l1)	10000 mm
Max. velocità delle raffiche di vento	116 km/h
Riferimento norma	CEI EN 62561-(1+2)

Materiale	Fe/tZn / Al / INOX
Altezza sopra terra (l1)	10000 mm
Lunghezza tubo Ø 70 mm (sopra terra)	1700 mm
Lunghezza tubo Ø 60 mm (l2)	5300 mm
Lunghezza tubo Ø 40 mm (l3)	2000 mm
Asta di captazione (d1) (l4)	10 / 1000 mm
Max. velocità delle raffiche di vento	116 km/h
Riferimento norma	CEI EN 62561-(1+2)

Artikel 103125 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103125 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 103126 TBM 11M SCFU STTZN AL

GTIN 4013364112841, Zolltarifnr. (EU): 85389099, Bruttogewicht: 42.40 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Palo di captazione componibile con fondazione a vite, altezza 11.000 mm
Palo di captazione componibile con fondazione a vite
per la protezione da fulminazione diretta di
impianti particolari, come ad es. impianti di biogas, impianti fotovoltaici a terra, ecc.
Non sono necessari lavori né di scavo né di realizzazione di fondazioni.
La fondazione a vite va semplicemente
avvitata nel terreno senza particolari lavori preparatori
e va poi ulteriormente fissata con dispersori di profondità.
Per l’ulteriore fissaggio sono necessari
3 dispersori di profondità Ø 20 mm lunghi
1500 mm (art. n. 620 151) per ciascuna fondazione a vite (sono da ordinare separatamente).
I pali di captazione componibili con fondazione a vite sono dimensionati secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 112 km/h.
Materiale: Fe/tZn / Al
Altezza sopra terra: 11000 mm
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: TBM 11M SCFU STTZN AL
Art.: 103126
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn / Al
Altezza sopra terra (l1)	11000 mm
Max. velocità delle raffiche di vento	112 km/h
Riferimento norma	CEI EN 62561-(1+2)

Materiale	Fe/tZn / Al
Altezza sopra terra (l1)	11000 mm
Lunghezza tubo Ø 70 mm (sopra terra)	1700 mm
Lunghezza tubo Ø 60 mm (l2)	5300 mm
Lunghezza tubo Ø 40 mm (l3)	1500 mm
Asta di captazione (d1) (l4)	22/16/10 / 2500 mm
Max. velocità delle raffiche di vento	112 km/h
Riferimento norma	CEI EN 62561-(1+2)

Artikel 103126 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103126 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Results for products (0)

Results for content (0)

Palo componibile di captazione con fondazione filettata

Palo componibile di captazione con fondazione filettata

Art.-Nr. 103121 TBM 6M SCFU STTZN AL

Artikel 103121 wurde zum Merkzettel hinzugefügt.

Artikel 103121 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 103122 TBM 7M SCFU STTZN AL

Artikel 103122 wurde zum Merkzettel hinzugefügt.

Artikel 103122 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 103123 TBM 8M SCFU STTZN AL

Artikel 103123 wurde zum Merkzettel hinzugefügt.

Artikel 103123 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 103124 TBM 9M SCFU STTZN AL

Artikel 103124 wurde zum Merkzettel hinzugefügt.

Artikel 103124 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 103125 TBM 10M SCFU STTZN AL

Artikel 103125 wurde zum Merkzettel hinzugefügt.

Artikel 103125 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 103126 TBM 11M SCFU STTZN AL

Artikel 103126 wurde zum Merkzettel hinzugefügt.

Artikel 103126 wurde zum Warenkorb hinzugefügt.

Palo componibile di captazione con fondazione filettata

Palo componibile di captazione con fondazione filettata

Art.-Nr. 103121 TBM 6M SCFU STTZN AL

Sie müssen angemeldet sein um 103121.stp herunterzuladen.

Sie müssen angemeldet sein um 103121.igs herunterzuladen.

Sie müssen angemeldet sein um 103121.jt herunterzuladen.

Sie müssen angemeldet sein um 103121.dwg herunterzuladen.

Sie müssen angemeldet sein um 103121m_D.dxf herunterzuladen.

Artikel 103121 wurde zum Merkzettel hinzugefügt.

Artikel 103121 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 103122 TBM 7M SCFU STTZN AL

Sie müssen angemeldet sein um 103122.stp herunterzuladen.

Sie müssen angemeldet sein um 103122.igs herunterzuladen.

Sie müssen angemeldet sein um 103122.jt herunterzuladen.

Sie müssen angemeldet sein um 103122.dwg herunterzuladen.

Sie müssen angemeldet sein um 103121m_D.dxf herunterzuladen.

Artikel 103122 wurde zum Merkzettel hinzugefügt.

Artikel 103122 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 103123 TBM 8M SCFU STTZN AL

Sie müssen angemeldet sein um 103123.stp herunterzuladen.

Sie müssen angemeldet sein um 103123.igs herunterzuladen.

Sie müssen angemeldet sein um 103123.jt herunterzuladen.

Sie müssen angemeldet sein um 103123.dwg herunterzuladen.

Sie müssen angemeldet sein um 103121m_D.dxf herunterzuladen.

Artikel 103123 wurde zum Merkzettel hinzugefügt.

Artikel 103123 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 103124 TBM 9M SCFU STTZN AL

Sie müssen angemeldet sein um 103124.stp herunterzuladen.

Sie müssen angemeldet sein um 103124.igs herunterzuladen.

Sie müssen angemeldet sein um 103124.jt herunterzuladen.

Sie müssen angemeldet sein um 103124.dwg herunterzuladen.

Artikel 103124 wurde zum Merkzettel hinzugefügt.

Artikel 103124 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 103125 TBM 10M SCFU STTZN AL

Sie müssen angemeldet sein um 103125.stp herunterzuladen.

Sie müssen angemeldet sein um 103125.igs herunterzuladen.

Sie müssen angemeldet sein um 103125.jt herunterzuladen.

Sie müssen angemeldet sein um 103125.dwg herunterzuladen.

Artikel 103125 wurde zum Merkzettel hinzugefügt.

Artikel 103125 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 103126 TBM 11M SCFU STTZN AL

Sie müssen angemeldet sein um 103126.stp herunterzuladen.

Sie müssen angemeldet sein um 103126.igs herunterzuladen.

Sie müssen angemeldet sein um 103126.jt herunterzuladen.

Sie müssen angemeldet sein um 103126.dwg herunterzuladen.

Artikel 103126 wurde zum Merkzettel hinzugefügt.

Artikel 103126 wurde zum Warenkorb hinzugefügt.
