Staffa per aste di captazione D40 e DEHNcon-H

Angolare per il fissaggio orizzontale piatto a parete

1 Produkt

Art.-Nr. 105140 WB D40 WA V2A

GTIN 4013364112650, Zolltarifnr. (EU): 85389099, Bruttogewicht: 653.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105140.stp

      Sie müssen angemeldet sein um 105140.stp herunterzuladen.

      Login
    • 105140.igs

      Sie müssen angemeldet sein um 105140.igs herunterzuladen.

      Login
    • 105140.jt

      Sie müssen angemeldet sein um 105140.jt herunterzuladen.

      Login
    • 105140.dwg

      Sie müssen angemeldet sein um 105140.dwg herunterzuladen.

      Login
    • 105140m_D.dxf

      Sie müssen angemeldet sein um 105140m_D.dxf herunterzuladen.

      Login

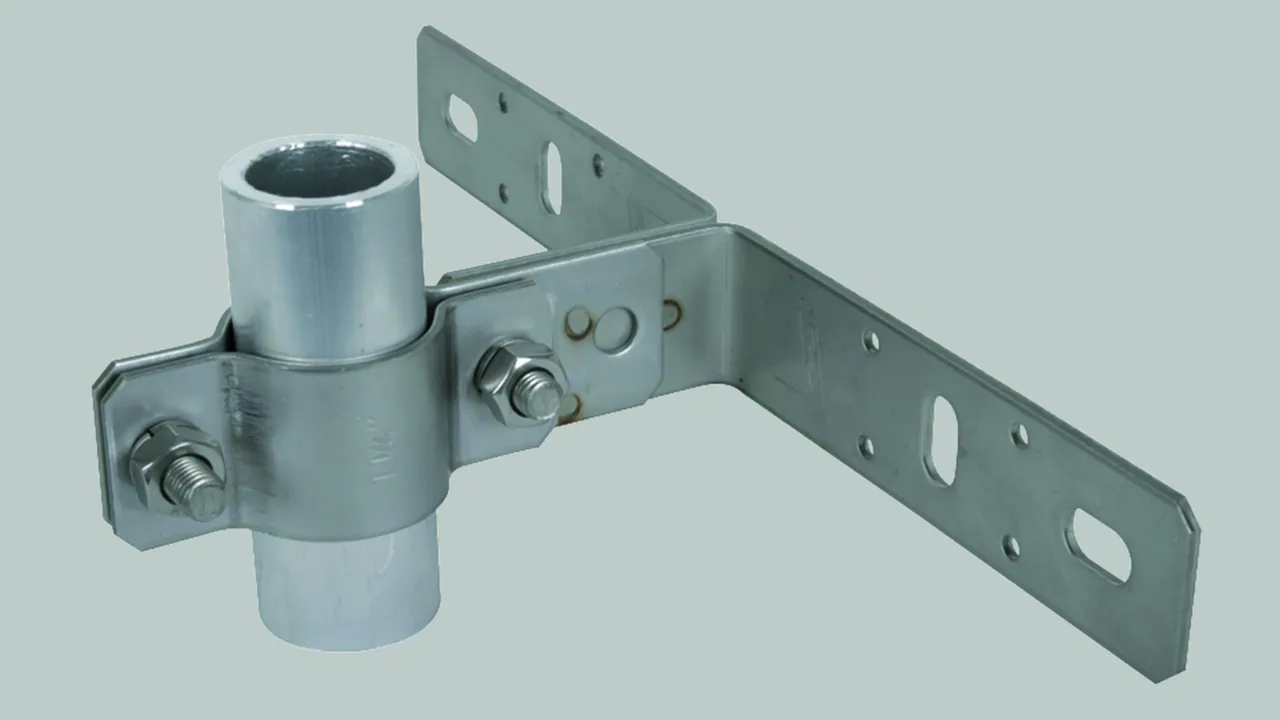

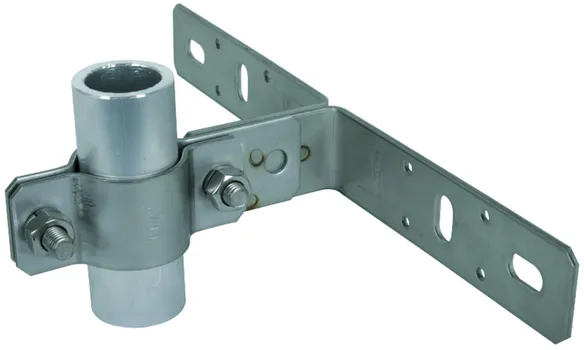

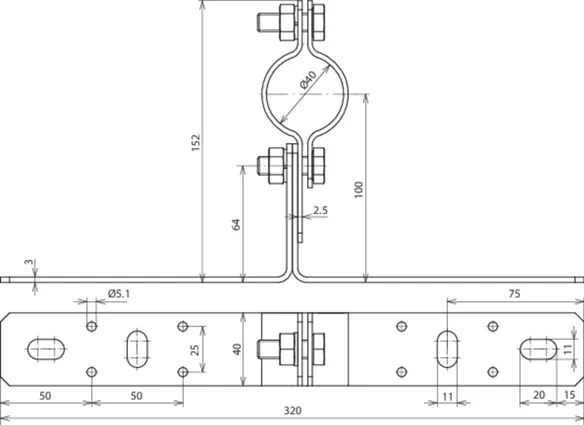

Staffa per aste di captazione D40 e DEHNcon-H INOX montaggio orizzontale
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio delle aste di captazione D40
o dei tubi portanti
sulla costruzione da proteggere o sulla parete
Materiale: INOX
Fori di fissaggio: [8x] Ø5,1 / [4x] 11 x 20 mm
Distanza da parete: 80 mm
Campo serraggio asta di captazione: 40 mm

Fabbricato: DEHN
Tipo: WB D40 WA V2A
Art.: 105140
o similare.

Zertifikate



Technische Daten

Materiale INOX
Fori di fissaggio [8x] Ø5,1 / [4x] 11 x 20 mm
Distanza da parete 80 mm
Campo serraggio asta di captazione 40 mm

Artikel 105140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

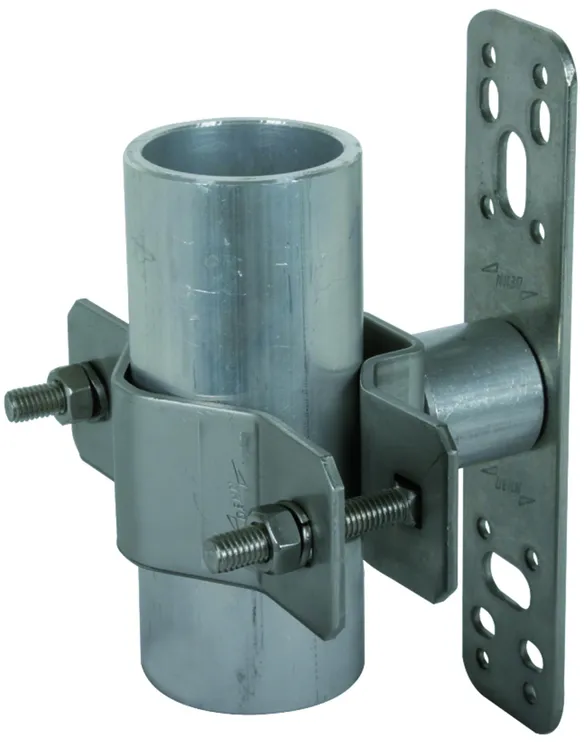

Angolare per il fissaggio verticale a parete

2 Produkte

Art.-Nr. 105342 WB D40.50 SE WA46 V2A

GTIN 4013364111141, Zolltarifnr. (EU): 85389099, Bruttogewicht: 514.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105342.stp

      Sie müssen angemeldet sein um 105342.stp herunterzuladen.

      Login
    • 105342.igs

      Sie müssen angemeldet sein um 105342.igs herunterzuladen.

      Login
    • 105342.jt

      Sie müssen angemeldet sein um 105342.jt herunterzuladen.

      Login
    • 105342.dwg

      Sie müssen angemeldet sein um 105342.dwg herunterzuladen.

      Login
    • 105342m_D.dxf

      Sie müssen angemeldet sein um 105342m_D.dxf herunterzuladen.

      Login

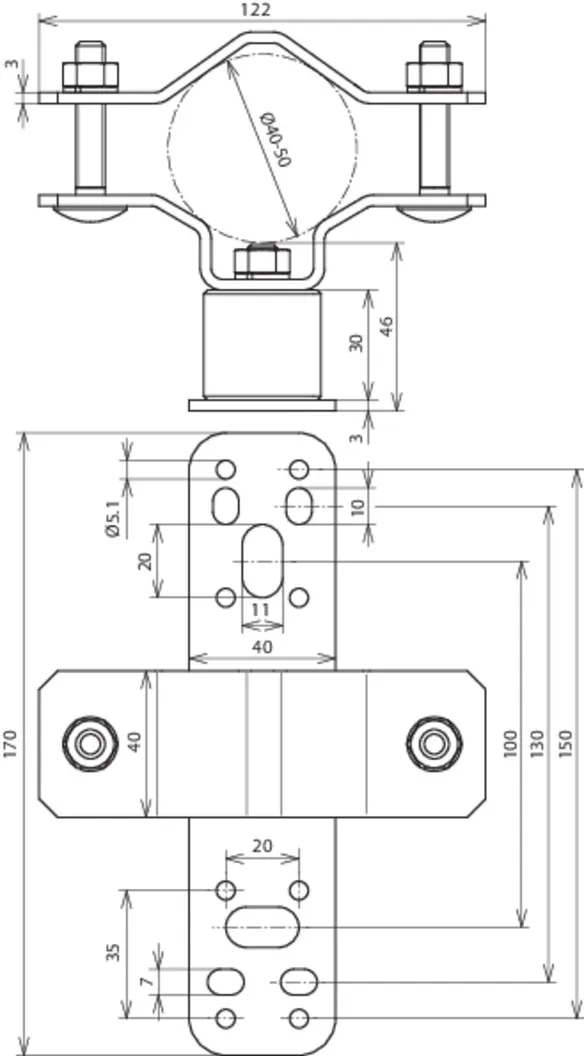

Staffa per aste di captazione D40 e DEHNcon-H INOX montaggio verticale
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio delle aste di captazione D40
o dei tubi portanti
sulla costruzione da proteggere o sulla parete
Materiale: INOX
Fori di fissaggio: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distanza da parete: 46 mm
Campo serraggio asta di captazione: 40-50 mm

Fabbricato: DEHN
Tipo: WB D40.50 SE WA46 V2A
Art.: 105342
o similare.

Zertifikate



Technische Daten

Materiale INOX
Fori di fissaggio [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distanza da parete 46 mm
Campo serraggio asta di captazione 40-50 mm

Artikel 105342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105348 WB D40.50 SE WA110 V2A

GTIN 4013364287013, Zolltarifnr. (EU): 85389099, Bruttogewicht: 540.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105348.stp

      Sie müssen angemeldet sein um 105348.stp herunterzuladen.

      Login
    • 105348.igs

      Sie müssen angemeldet sein um 105348.igs herunterzuladen.

      Login
    • 105348.jt

      Sie müssen angemeldet sein um 105348.jt herunterzuladen.

      Login
    • 105348.dwg

      Sie müssen angemeldet sein um 105348.dwg herunterzuladen.

      Login
    • 105348m_D.dxf

      Sie müssen angemeldet sein um 105348m_D.dxf herunterzuladen.

      Login

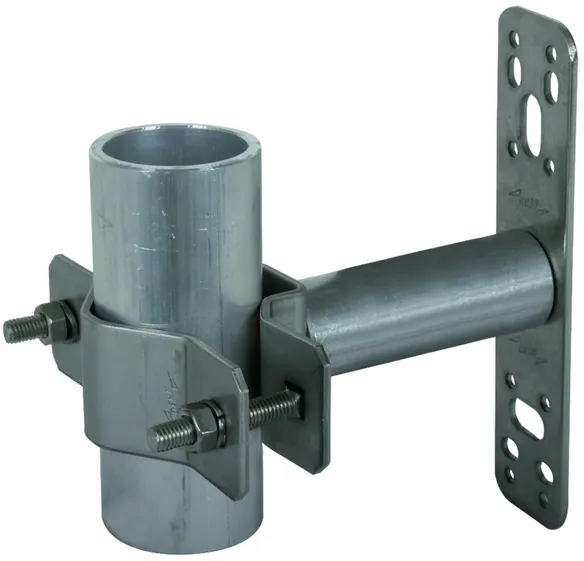

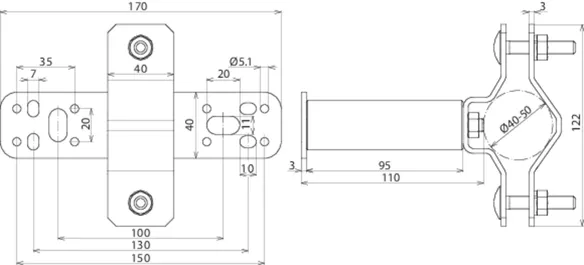

Staffa per aste di captazione D40 e DEHNcon-H INOX montaggio verticale
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio delle aste di captazione D40
o dei tubi portanti
sulla costruzione da proteggere o sulla parete
Materiale: INOX
Fori di fissaggio: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distanza da parete: 110 mm
Campo serraggio asta di captazione: 40-50 mm

Fabbricato: DEHN
Tipo: WB D40.50 SE WA110 V2A
Art.: 105348
o similare.

Zertifikate



Technische Daten

Materiale INOX
Fori di fissaggio [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distanza da parete 110 mm
Campo serraggio asta di captazione 40-50 mm

Artikel 105348 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105348 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Angolare per il fissaggio a parete, regolabile da 150-200 mm

Per il fissaggio dei tubi portanti o delle aste di captazione D40 / D50 con cavallotto doppio di fissaggio per la connessione di 2x Td 8-10 mm.

1 Produkt

Art.-Nr. 105344 WB D40.50 V150.200 V2A

GTIN 4013364147300, Zolltarifnr. (EU): 85389099, Bruttogewicht: 1.52 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105344.stp

      Sie müssen angemeldet sein um 105344.stp herunterzuladen.

      Login
    • 105344.igs

      Sie müssen angemeldet sein um 105344.igs herunterzuladen.

      Login
    • 105344.jt

      Sie müssen angemeldet sein um 105344.jt herunterzuladen.

      Login
    • 105344.dwg

      Sie müssen angemeldet sein um 105344.dwg herunterzuladen.

      Login
    • 105344m_D.dxf

      Sie müssen angemeldet sein um 105344m_D.dxf herunterzuladen.

      Login

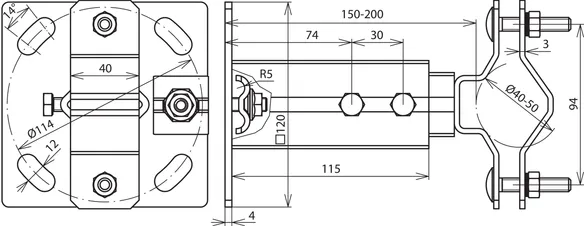

Staffa regolabile per aste di captazione D40 e DEHNcon-H INOX
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio delle aste di captazione D40
o dei tubi portanti
sulla costruzione da proteggere o sulla parete
regolabile da 150-200 mm
Materiale: INOX
Fori di fissaggio: [4x] 12 x 26 mm
Distanza da parete: 150-200 mm
Campo di serraggio Td: 8-10 mm
Campo serraggio asta di captazione: 40-50 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: WB D40.50 V150.200 V2A
Art.: 105344
o similare.

Zertifikate



Technische Daten

Materiale INOX
Fori di fissaggio [4x] 12 x 26 mm
Distanza da parete 150-200 mm
Campo di serraggio Td 8-10 mm
Campo serraggio asta di captazione 40-50 mm
Riferimento norma CEI EN 62561-1

Artikel 105344 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105344 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

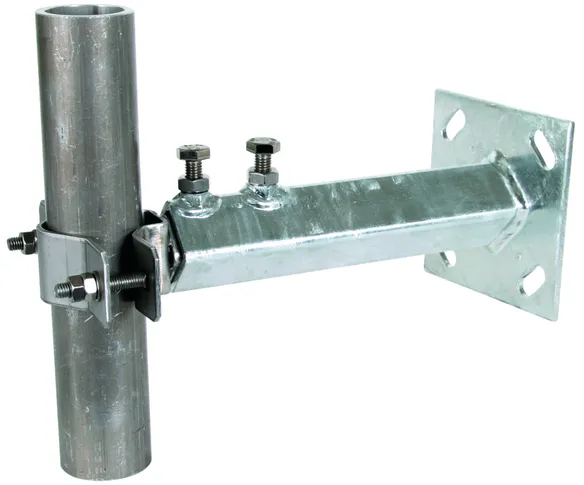

Angolare per il fissaggio a parete, regolabile da 230-1300 mm

3 Produkte

Art.-Nr. 105347 WB D40.50 V230.400 STTZN V2A

GTIN 4013364278554, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.42 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105347.stp

      Sie müssen angemeldet sein um 105347.stp herunterzuladen.

      Login
    • 105347.igs

      Sie müssen angemeldet sein um 105347.igs herunterzuladen.

      Login
    • 105347.jt

      Sie müssen angemeldet sein um 105347.jt herunterzuladen.

      Login
    • 105347.dwg

      Sie müssen angemeldet sein um 105347.dwg herunterzuladen.

      Login
    • 105347m_D.dxf

      Sie müssen angemeldet sein um 105347m_D.dxf herunterzuladen.

      Login

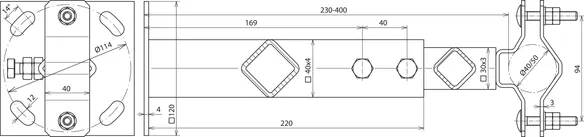

Staffa regolabile per aste di captazione D40 e DEHNcon-H INOX
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio delle aste di captazione D40
o dei tubi portanti
sulla costruzione da proteggere o sulla parete
regolabile da 230-400 mm
Materiale: Fe/tZn / INOX
Fori di fissaggio: [4x] 12 x 26 mm
Distanza da parete: 230-400 mm
Campo serraggio asta di captazione: 40-50 mm

Fabbricato: DEHN
Tipo: WB D40.50 V230.400 STTZN V2A
Art.: 105347
o similare.

Zertifikate



Technische Daten

Materiale Fe/tZn / INOX
Fori di fissaggio [4x] 12 x 26 mm
Distanza da parete 230-400 mm
Campo serraggio asta di captazione 40-50 mm

Artikel 105347 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105347 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

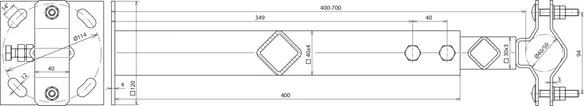

Art.-Nr. 105343 WB D40.50 V400.700 STTZN V2A

GTIN 4013364118515, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.60 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105343.stp

      Sie müssen angemeldet sein um 105343.stp herunterzuladen.

      Login
    • 105343.igs

      Sie müssen angemeldet sein um 105343.igs herunterzuladen.

      Login
    • 105343.jt

      Sie müssen angemeldet sein um 105343.jt herunterzuladen.

      Login
    • 105343.dwg

      Sie müssen angemeldet sein um 105343.dwg herunterzuladen.

      Login
    • 105343m_D.dxf

      Sie müssen angemeldet sein um 105343m_D.dxf herunterzuladen.

      Login

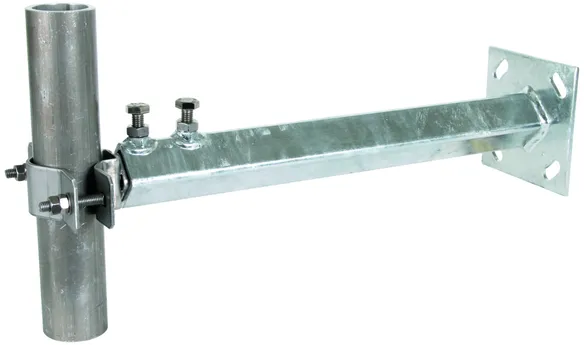

Staffa regolabile per aste di captazione D40 e DEHNcon-H INOX
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio delle aste di captazione D40
o dei tubi portanti
sulla costruzione da proteggere o sulla parete
regolabile da 400-700 mm
Materiale: Fe/tZn / INOX
Fori di fissaggio: [4x] 12 x 26 mm
Distanza da parete: 400-700 mm
Campo serraggio asta di captazione: 40-50 mm

Fabbricato: DEHN
Tipo: WB D40.50 V400.700 STTZN V2A
Art.: 105343
o similare.

Zertifikate



Technische Daten

Materiale Fe/tZn / INOX
Fori di fissaggio [4x] 12 x 26 mm
Distanza da parete 400-700 mm
Campo serraggio asta di captazione 40-50 mm

Artikel 105343 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105343 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN 4013364288614, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.80 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105349.stp

      Sie müssen angemeldet sein um 105349.stp herunterzuladen.

      Login
    • 105349.igs

      Sie müssen angemeldet sein um 105349.igs herunterzuladen.

      Login
    • 105349.jt

      Sie müssen angemeldet sein um 105349.jt herunterzuladen.

      Login
    • 105349.dwg

      Sie müssen angemeldet sein um 105349.dwg herunterzuladen.

      Login
    • 105349m_D.dxf

      Sie müssen angemeldet sein um 105349m_D.dxf herunterzuladen.

      Login

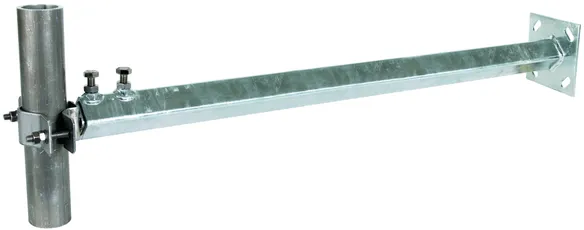

Staffa regolabile per aste di captazione D40 e DEHNcon-H INOX
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio delle aste di captazione D40
o dei tubi portanti
sulla costruzione da proteggere o sulla parete
regolabile da 700-1300 mm
Materiale: Fe/tZn / INOX
Fori di fissaggio: [4x] 12 x 26 mm
Distanza da parete: 700-1300 mm
Campo serraggio asta di captazione: 40-50 mm

Fabbricato: DEHN
Tipo: WB D40.50 V700.1300 STTZN V2A
Art.: 105349
o similare.

Zertifikate



Technische Daten

Materiale Fe/tZn / INOX
Fori di fissaggio [4x] 12 x 26 mm
Distanza da parete 700-1300 mm
Campo serraggio asta di captazione 40-50 mm

Artikel 105349 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105349 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Fissaggio per ringhiere

1 Produkt

Art.-Nr. 105354 BS D40.50 D48.60 V2A

GTIN 4013364098725, Zolltarifnr. (EU): 85389099, Bruttogewicht: 637.00 g, VPE: 5.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105354.stp

      Sie müssen angemeldet sein um 105354.stp herunterzuladen.

      Login
    • 105354.igs

      Sie müssen angemeldet sein um 105354.igs herunterzuladen.

      Login
    • 105354.jt

      Sie müssen angemeldet sein um 105354.jt herunterzuladen.

      Login
    • 105354.dwg

      Sie müssen angemeldet sein um 105354.dwg herunterzuladen.

      Login
    • 105354m_D.dxf

      Sie müssen angemeldet sein um 105354m_D.dxf herunterzuladen.

      Login

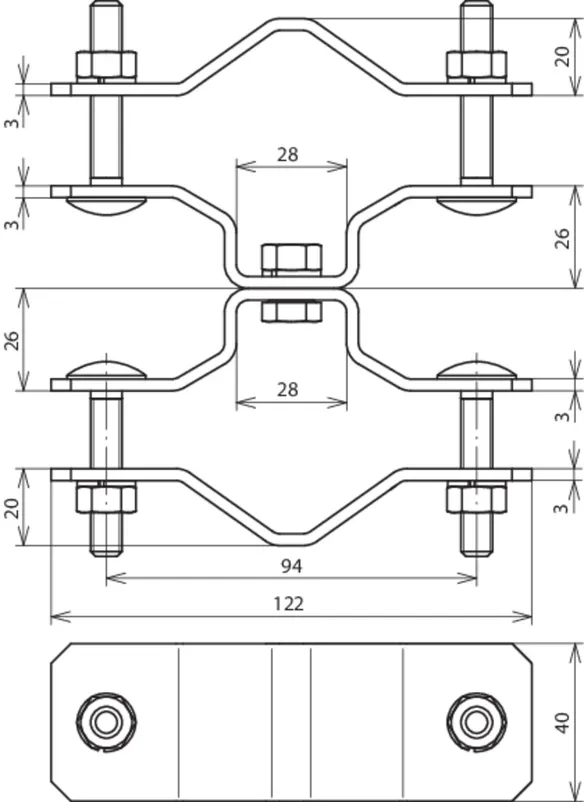

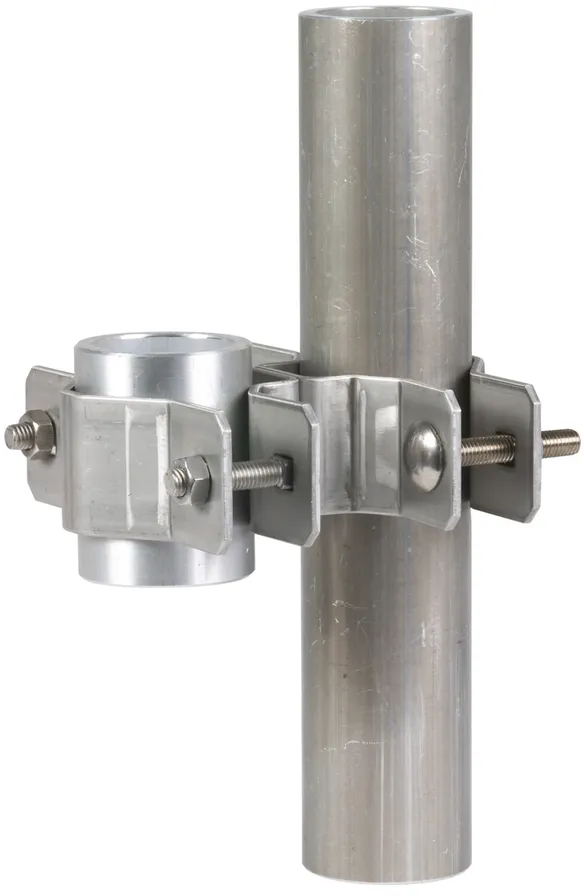

Staffa per aste di captazione D40 e DEHNcon-H per fissaggio per ringhiere INOX
Fissaggi per ringhiere
per il fissaggio dei tubi portanti
o delle aste di captazione D40 su
elementi di costruzione
ad es. tubi di ringhiere
Materiale: INOX
Campo serraggio tubo: 48-60 mm (1 1/2 -2")
Campo serraggio asta di captazione: 40-50 mm

Fabbricato: DEHN
Tipo: BS D40.50 D48.60 V2A
Art.: 105354
o similare.

Zertifikate



Technische Daten

Materiale INOX
Campo serraggio tubo 48-60 mm (1 1/2 -2")
Campo serraggio asta di captazione 40-50 mm

Artikel 105354 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105354 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

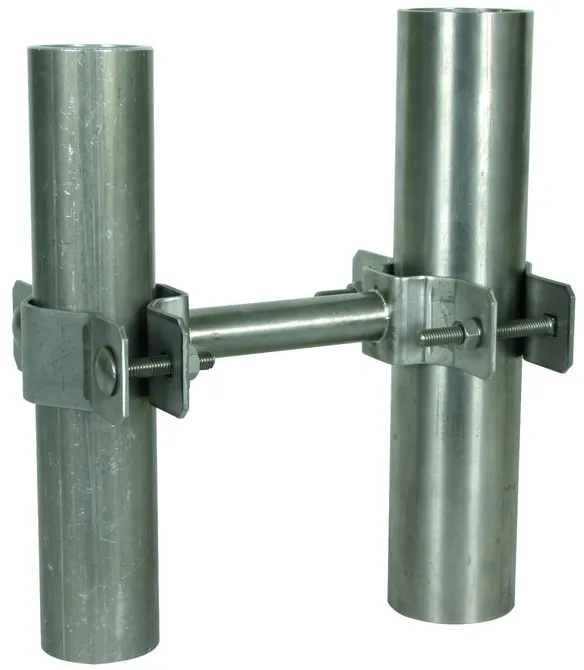

Fissaggio per ringhiere con elemento distanziatore

Con elemento distanziatore per bilanciare ad es. le staffe delle antenne.

1 Produkt

Art.-Nr. 105162 BSC D40 DS95 D45.65 V2A

GTIN 4013364146433, Zolltarifnr. (EU): 85389099, Bruttogewicht: 600.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105162.stp

      Sie müssen angemeldet sein um 105162.stp herunterzuladen.

      Login
    • 105162.igs

      Sie müssen angemeldet sein um 105162.igs herunterzuladen.

      Login
    • 105162.jt

      Sie müssen angemeldet sein um 105162.jt herunterzuladen.

      Login
    • 105162.dwg

      Sie müssen angemeldet sein um 105162.dwg herunterzuladen.

      Login
    • 105162m_D.dxf

      Sie müssen angemeldet sein um 105162m_D.dxf herunterzuladen.

      Login

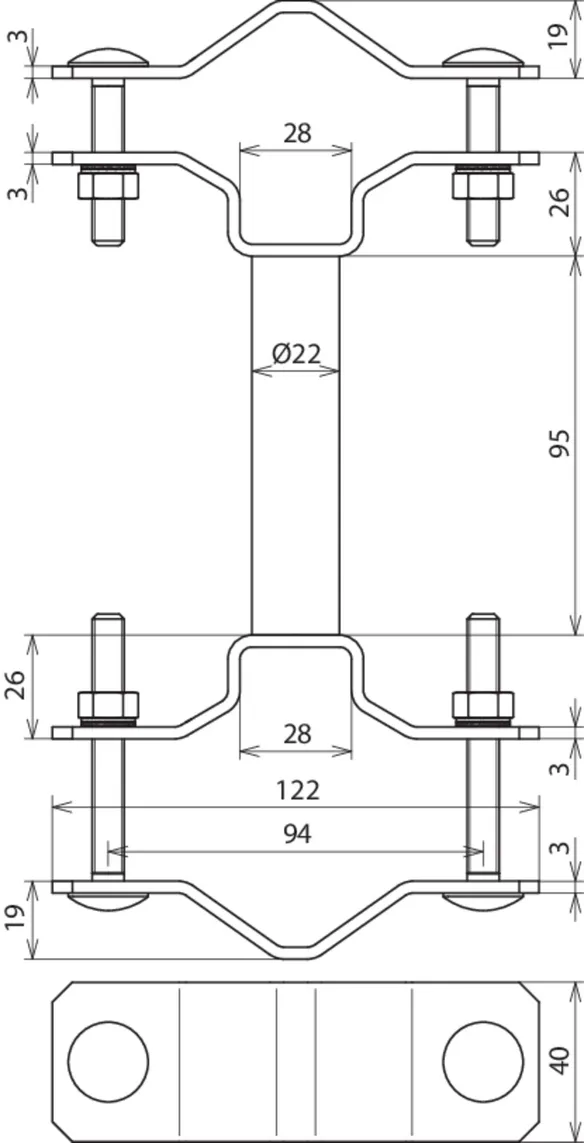

Fissaggio per ringhiere per fissare i tubi portanti
Fissaggi per ringhiere per fissare i tubi portanti
o le aste di captazione D40 su elementi di costruzione
ad es. tubi di ringhiere
Materiale: INOX
Campo serraggio tubo: 45-65 mm (11/2-2'')
Campo serraggio asta di captazione: 40-50 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: BSC D40 DS95 D45.65 V2A
Art.: 105162
o similare.

Zertifikate



Technische Daten

Materiale INOX
Campo serraggio tubo 45-65 mm (11/2-2'')
Campo serraggio asta di captazione 40-50 mm
Lunghezza elemento distanziatore 95 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 105162 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105162 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

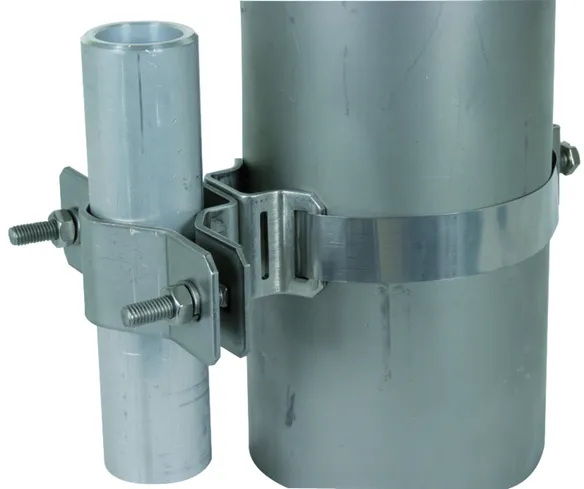

Collare di fissaggio a fascetta

Utilizzando due fascette di fissaggio la tenuta meccanica e la tenuta di corrente di fulmine sono di 100 kA (10/350 µs).

1 Produkt

Art.-Nr. 105160 BSC D40.50 SB50.300 V2A

GTIN 4013364113022, Zolltarifnr. (EU): 85389099, Bruttogewicht: 506.20 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105160.stp

      Sie müssen angemeldet sein um 105160.stp herunterzuladen.

      Login
    • 105160.igs

      Sie müssen angemeldet sein um 105160.igs herunterzuladen.

      Login
    • 105160.jt

      Sie müssen angemeldet sein um 105160.jt herunterzuladen.

      Login
    • 105160.dwg

      Sie müssen angemeldet sein um 105160.dwg herunterzuladen.

      Login
    • 105160m_D.dxf

      Sie müssen angemeldet sein um 105160m_D.dxf herunterzuladen.

      Login

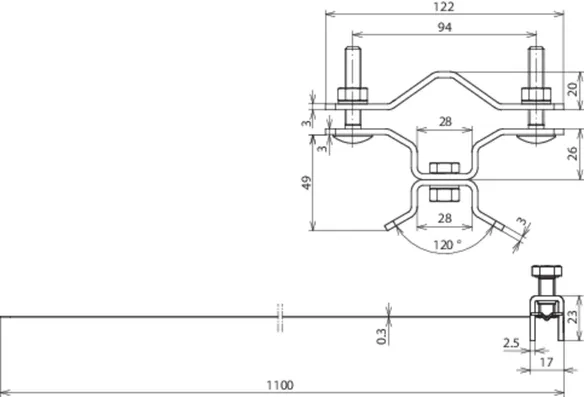

Staffa per aste di captazione D40 e DEHNcon-H INOX collare di fissaggio
Staffa per aste di captazione D40 e DEHNcon-H
Collare di fissaggio a fascetta
per tubi

Materiale: INOX
Campo serraggio tubo: 50-300 mm
Campo serraggio asta di captazione: 40-50 mm
Dimensioni bandella: 25 x 0,3 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: BSC D40.50 SB50.300 V2A
Art.: 105160
o similare.

Zertifikate



Technische Daten

Materiale INOX
Campo serraggio tubo 50-300 mm
Campo serraggio asta di captazione 40-50 mm
Dimensioni bandella (lungh. x spess.) 25 x 0,3 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 105160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

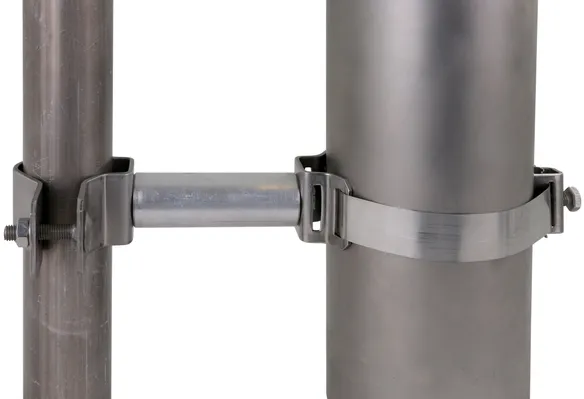

Collare di fissaggio a fascetta ed elemento distanziatore

Con elemento distanziatore lungo aggiuntivo per bilanciare le staffe di antenne settoriali sul palo.

1 Produkt

Art.-Nr. 105163 BS D40.50 DS95 SB50.300 V2A

GTIN 4013364248281, Zolltarifnr. (EU): 85389099, Bruttogewicht: 601.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105163.stp

      Sie müssen angemeldet sein um 105163.stp herunterzuladen.

      Login
    • 105163.igs

      Sie müssen angemeldet sein um 105163.igs herunterzuladen.

      Login
    • 105163.jt

      Sie müssen angemeldet sein um 105163.jt herunterzuladen.

      Login
    • 105163.dwg

      Sie müssen angemeldet sein um 105163.dwg herunterzuladen.

      Login
    • 105163m_D.dxf

      Sie müssen angemeldet sein um 105163m_D.dxf herunterzuladen.

      Login

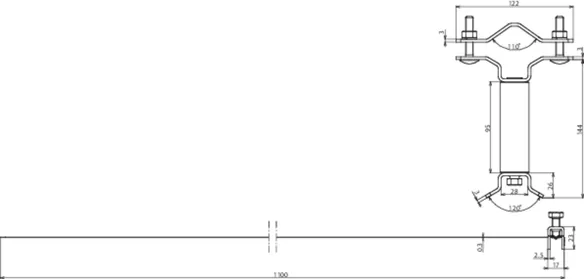

Collare di fissaggio a fascetta con elemento distanziatore lungo INOX
Collare di fissaggio a fascetta per il fissaggio di tubi portanti
su elementi di costruzione
ad es. di pali d'antenna
con elemento distanziatore aggiuntivo 95 mm
per compensare ad es. le antenne settoriali
sul palo
Materiale: INOX
Campo serraggio tubo: 50-300 mm
Campo serraggio asta di captazione: 40-50 mm
Dimensioni bandella: 25 x 3,0 mm

Fabbricato: DEHN
Tipo: BS D40.50 DS95 SB50.300 V2A
Art.: 105163
o similare.

Zertifikate



Technische Daten

Materiale INOX
Campo serraggio tubo 50-300 mm
Campo serraggio asta di captazione 40-50 mm
Dimensioni bandella (lungh. x spess.) 25 x 3,0 mm
Lunghezza elemento distanziatore 95 mm

Artikel 105163 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105163 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
back to top
