Set di collegamento e ponticellamento per armature
:quality(98)/www.elvatec.ch/store/f/43282102/HDVORSCHAU/416941_416940a4_16-9.jpg)
:quality(98)/www.elvatec.ch/store/f/43282102/HDVORSCHAU/416941_416940a4_16-9.jpg)

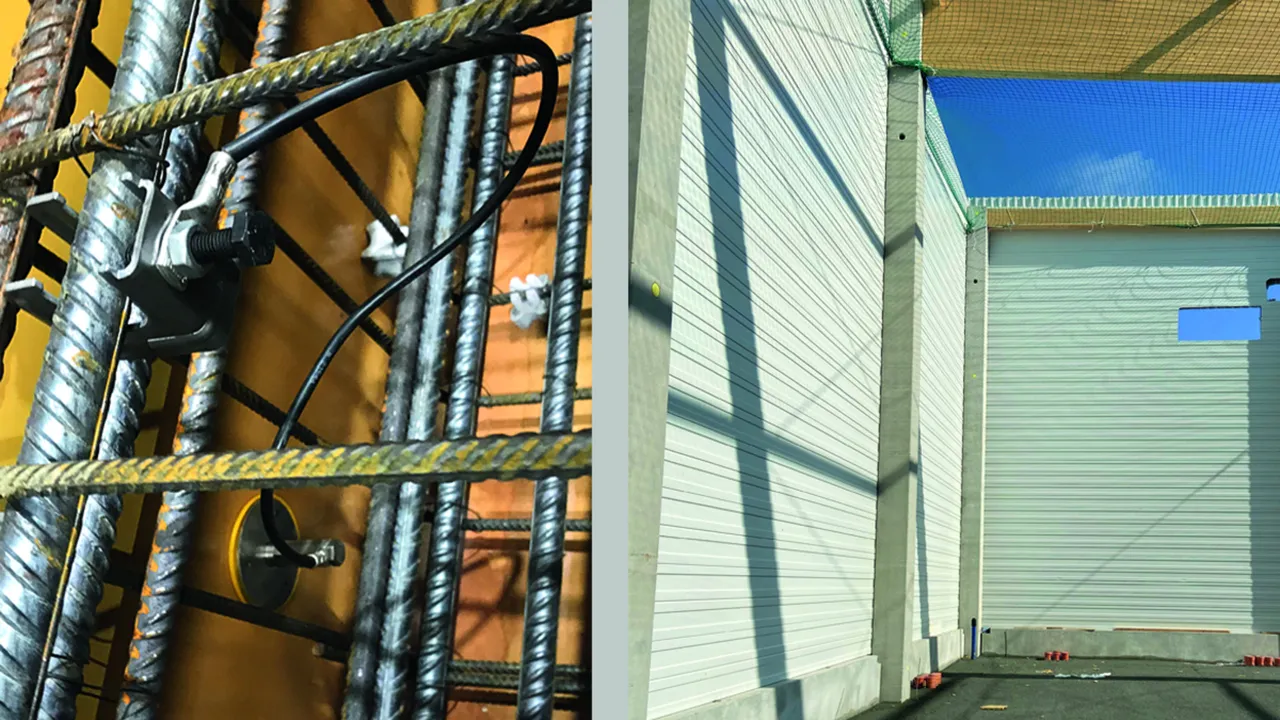

Set di collegamento e ponticellamento per utilizzare come calata i ferri di armatura (longitudinali) dei sostegni in cemento armato o delle pareti. Con l’utilizzo di uno dei ferri d’armatura dei sostegni in cemento armato, è possibile evitare l’installazione aggiuntiva di conduttori a sezione tonda (Fe/tZn) per la protezione dai fulmini / messa a terra / equipotenzialità. Il collegamento elettricamente rilevante viene realizzato sull’intera lunghezza del sostegno in cemento armato tramite un ferro d’armatura verticale.
Verwandte Themen

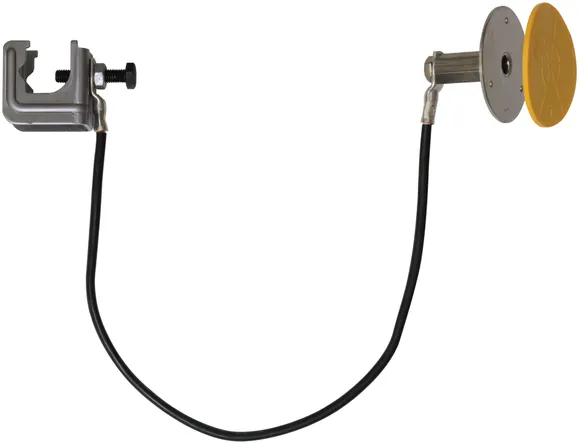

Art.-Nr. 416940 UES 16 L600 VK RD8 28 FL30 EFP
GTIN 4013364360280, Zolltarifnr. (EU): 85359000, Bruttogewicht: 530.00 g, VPE: 25.00 pz.
:quality(98)/www.elvatec.ch/store/f/43282113/HDVORSCHAU/416940.jpg)
:quality(98)/www.elvatec.ch/store/f/43282113/HDVORSCHAU/416940.jpg)
:quality(98)/www.elvatec.ch/store/f/43282114/HDVORSCHAU/416940m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/43282114/HDVORSCHAU/416940m_D.jpg)
Technische Daten
| Materiale del morsetto di collegamento | Fe/non zincato |
| Campo di serraggio Td morsetto di collegamento | 8-28 mm |
| Campo di serraggio Pt morsetto di collegamento | 30 x 3-4 mm |
| Materiale del punto fisso di messa a terra | Inox (V4A) |
| Filetto di connessione del punto fisso di messa a terra | M10 / M12 |
| Materiale della corda di ponticellamento | Conduttore di rame flessibile, resistente al gelo |
| Lunghezza del conduttore della corda di ponticellamento | 600 mm |
| Sezione del conduttore della corda di ponticellamento | 16 mm2 |
| Riferimento normativo | CEI EN 62561-1 |
| Lunghezze speciali possibili su richiesta. *) Per l’attribuzione precisa vedere il certificato di prova. |
|

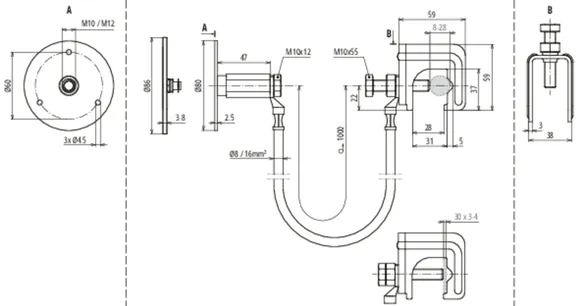

Art.-Nr. 416950 UES 16 L1000 VK RD8 28 FL30 EFP
GTIN 4013364508620, Zolltarifnr. (EU): 85359000, Bruttogewicht: 650.00 g, VPE: 25.00 pz.
:quality(98)/www.elvatec.ch/store/f/43282190/HDVORSCHAU/416940.jpg)
:quality(98)/www.elvatec.ch/store/f/43282190/HDVORSCHAU/416940.jpg)
:quality(98)/www.elvatec.ch/store/f/43282191/HDVORSCHAU/416950m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/43282191/HDVORSCHAU/416950m_D.jpg)
Technische Daten
| Materiale del morsetto di collegamento | Fe/non zincato |
| Campo di serraggio Td morsetto di collegamento | 8-28 mm |
| Campo di serraggio Pt morsetto di collegamento | 30 x 3-4 mm |
| Materiale del punto fisso di messa a terra | Inox (V4A) |
| Filetto di connessione del punto fisso di messa a terra | M10 / M12 |
| Materiale della corda di ponticellamento | Conduttore di rame flessibile, resistente al gelo |
| Lunghezza del conduttore della corda di ponticellamento | 1000 mm |
| Sezione del conduttore della corda di ponticellamento | 16 mm2 |
| Riferimento normativo | CEI EN 62561-1 |
| Lunghezze speciali possibili su richiesta. *) Per l’attribuzione precisa vedere il certificato di prova. |
|

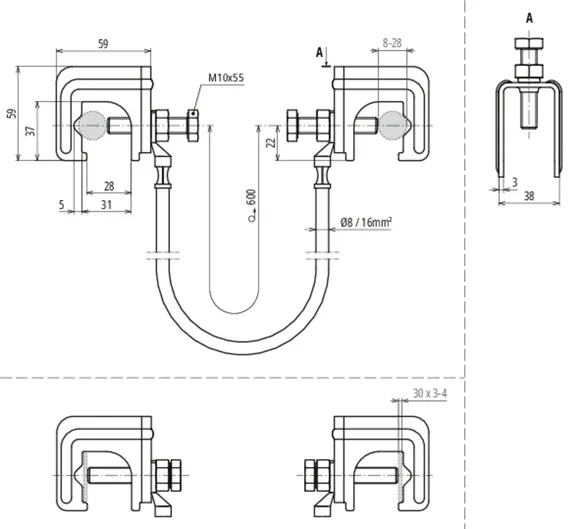

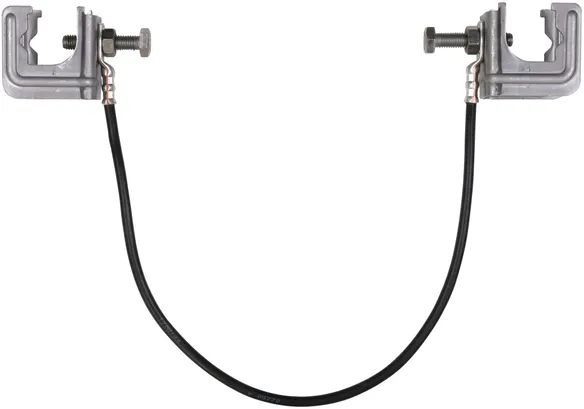

Art.-Nr. 416941 UES 16 L600 2VK RD8 28 FL30
GTIN 4013364360273, Zolltarifnr. (EU): 85359000, Bruttogewicht: 513.00 g, VPE: 25.00 pz.
:quality(98)/www.elvatec.ch/store/f/43282201/HDVORSCHAU/416941.jpg)
:quality(98)/www.elvatec.ch/store/f/43282201/HDVORSCHAU/416941.jpg)
:quality(98)/www.elvatec.ch/store/f/43282202/HDVORSCHAU/416941m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/43282202/HDVORSCHAU/416941m_D.jpg)
Technische Daten
| Materiale del morsetto di collegamento | Fe/non zincato |
| Campo di serraggio Td morsetto di collegamento | 8-28 mm |
| Campo di serraggio Pt morsetto di collegamento | 30 x 3-4 mm |
| Materiale della corda di ponticellamento | Conduttore di rame flessibile, resistente al gelo |
| Lunghezza del conduttore della corda di ponticellamento | 600 mm |
| Sezione del conduttore della corda di ponticellamento | 16 mm2 |
| Riferimento normativo | CEI EN 62561-1 |
| Lunghezze speciali possibili su richiesta. *) Per l’attribuzione precisa vedere il certificato di prova. |
|
