DEHNrecord Alert

Modulo di comunicazione Modbus TCP / RTU
Integrazione degli scaricatori Red/Line e Yellow/Line in un sistema di monitoraggio
Monitoraggio fino a un massimo di 4 scaricatori di sovratensione con contatto di telesegnalamento (FM) e un massimo di 150 scaricatori BLITZDUCTOR XT (RS485)
Integrazione di contatti FM di altri gruppi di funzione a piacere sul monitoraggio

Details

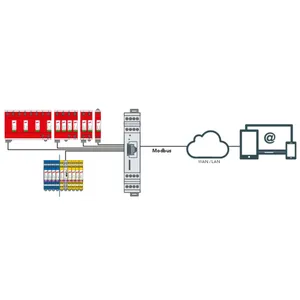

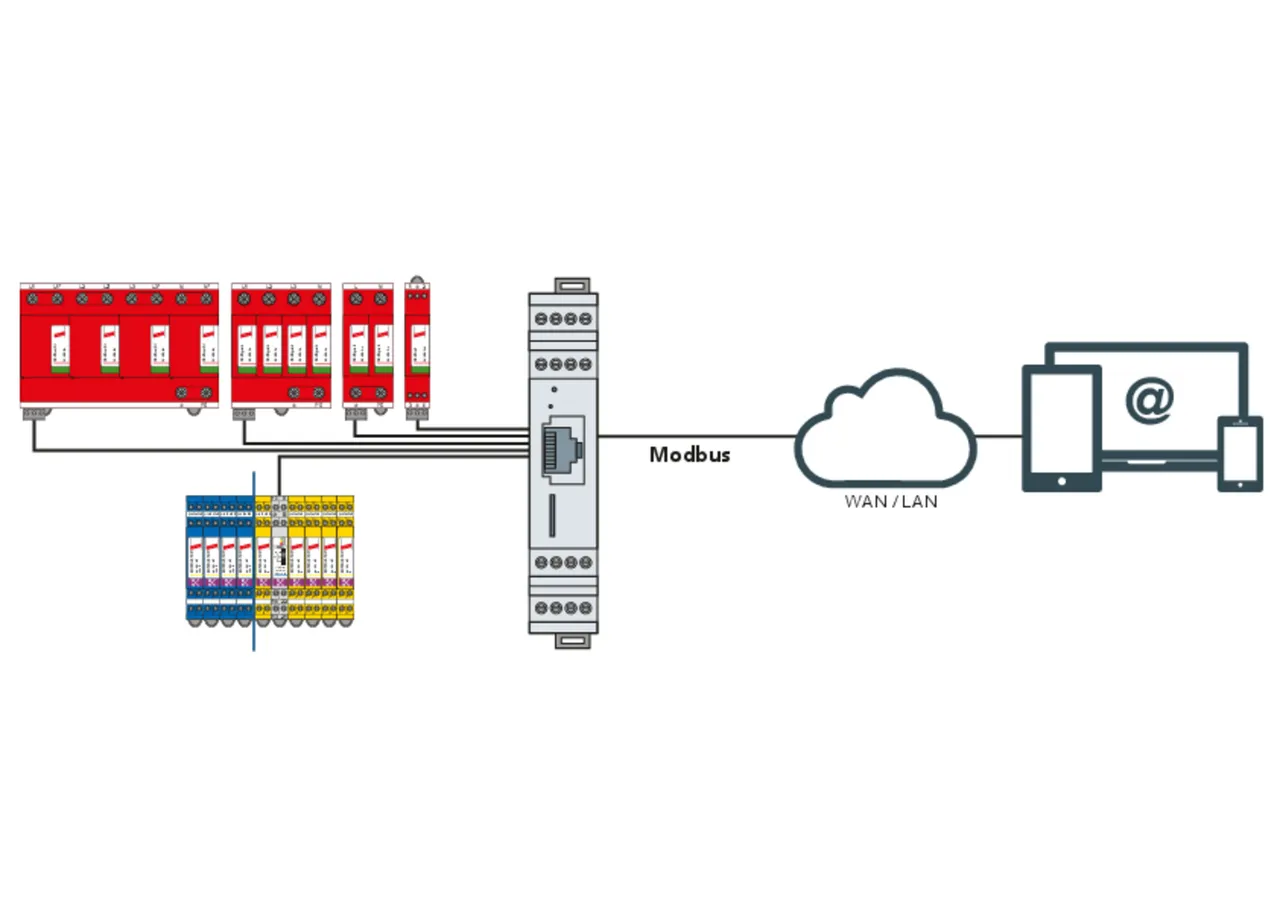

Costruzione di tutto il sistema DEHNrecord Alert con scaricatori di sovratensione Red/Line e Yellow/Line.

lorem ipsum — Costruzione di tutto il sistema DEHNrecord Alert con scaricatori di sovratensione Red/Line e Yellow/Line.

Weiterführende Informationen

Verwandte Themen

DRC AL MODBUS

Dispositivo modulare compatto per la trasmissione delle informazioni di stato dello scaricatore come stato di funzionamento, numero articolo dello scaricatore e numeri articoli dei moduli sostitutivi tramite Modbus RTU/TCP.

1 Produkt

Art.-Nr. 910694 DRC AL MODBUS

GTIN 4013364350212, Zolltarifnr. (EU): 90308900, Bruttogewicht: 123.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

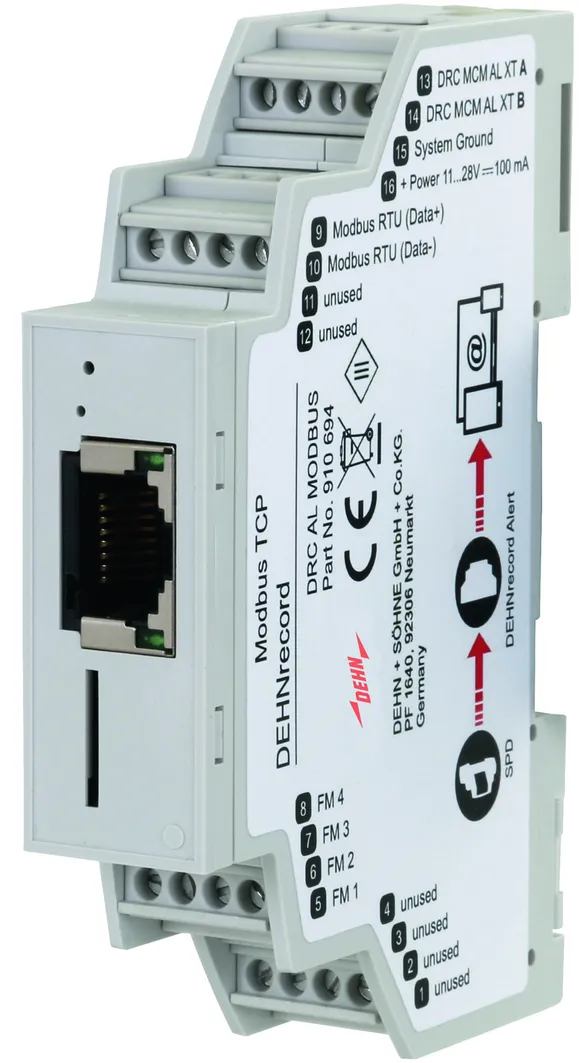

Il modulo di comunicazione Modbus DRC AL MODBUS
per scaricatore di sovratensione
dispositivo modulare per l’integrazione di scaricatori di sovratensione
in un sistema di comunicazione basato su Modbus
trasmissione dello stato e dei dati dell’articolo di
max. 150 BXT con LifeCheck e max. 4 contatti di telesegnalamento
attraverso Modbus RTU e Modbus TCP a un sistema sovraordinato.
I BXT che si trovano nel sistema devono essere monitorati
tramite DRC MCM AL XT

Fabbricato: DEHN
Tipo: DRC AL MODBUS
Art.: 910694
o similare.

Zertifikate

Technische Daten

Campo della tensione d'ingresso DC (U_IN )	11-28 V
Presatzione max.	600 mW
Entrate	4 contatti FM per l'impiego universale e fino a 150 BLITZDUCTOR XT tramite DRC MCM AL XT (910 698)
Comunicazione	Modbus RTU/TCP

Integrazione di	fino a 15 gruppi costruttivi DRC MCM AL XT (max. 150 Blitzductor XT/XTU), fino a 4 contatti di telesegnalamento
Comando	via app
Integrazione	in ambienti Modbus RTU / TCP
Campo della tensione d'ingresso DC (U_IN )	11-28 V
Presatzione max.	600 mW
Resistenza in uscita	120 Ω
Collegamento Modbus RTU	RS485
Collegamento Modbus TCP	RJ45
Modello di comunicazione	Master-Slave
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 10
Dimensioni di montaggio	1 TE, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamento alimentazione/input digitali/RS485	vite 2,5 mm2
Collegamento Ethernet	RJ45
Sezione di collegamento rigido/flessibile	0,14-1,5 mm²
Materiale involucro	Ultramid B3UGM210
Colore	grigio
Norma di riferimento per le prove	CE
Entrate	4 contatti FM per l'impiego universale e fino a 150 BLITZDUCTOR XT tramite DRC MCM AL XT (910 698)
Comunicazione	Modbus RTU/TCP
Collegamento del contatto di telesegnalamento	4 input digitali (IEC 61131-2)
Cablaggio in entrata	aperto = 0; 12 V / 24 V = 1
Tesnione in entrata	0-28 V
Corrente in entrata dei contatti di telesegnalamento	< 6 mA
Collegamento DRC MCM AL XT	RS485
Dimensioni	18 x 90 x 61 mm

Artikel 910694 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 910694 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRC MCM AL XT

Dispositivo modulare con sensore LifeCheck integrato per il controllo del funzionamento di max. 10 BLITZDUCTOR XT / XTU con LifeCheck. Trasmissione dello stato, dell'indirizzo bus e dei numeri articoli dei BXT all'unità di comunicazione DEHNrecord Alert.

1 Produkt

Art.-Nr. 910698 DRC MCM AL XT

GTIN 4013364337053, Zolltarifnr. (EU): 90308900, Bruttogewicht: 67.05 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

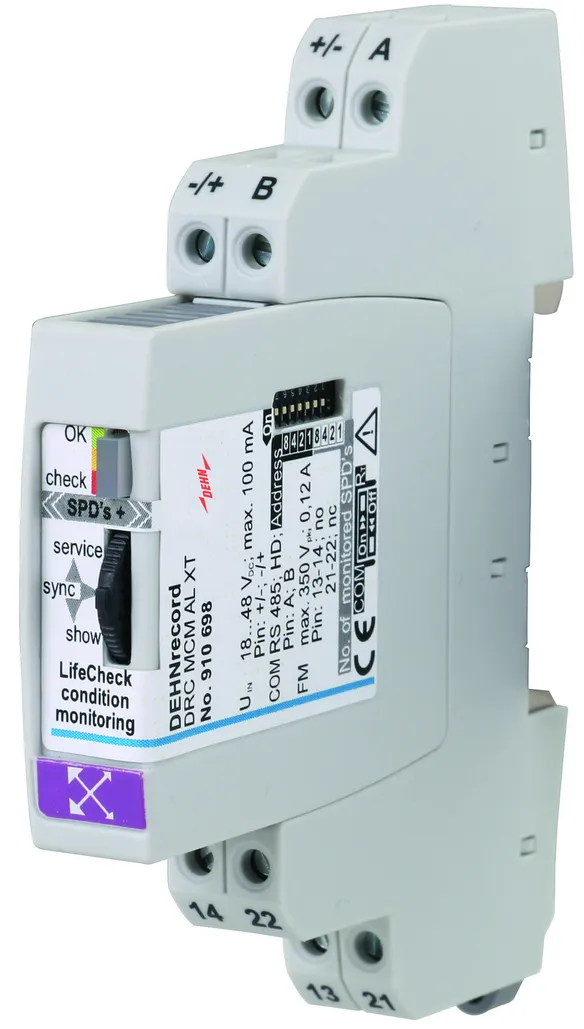

Dispositivo per guida DIN con sensore LifeCheck DRC MCM XT
Dispositivo per guida DIN con sensore LifeCheck
RFIDintegrato per il
monitoraggio orientato alle condizioni
di max 10 BXT con LifeCheck.

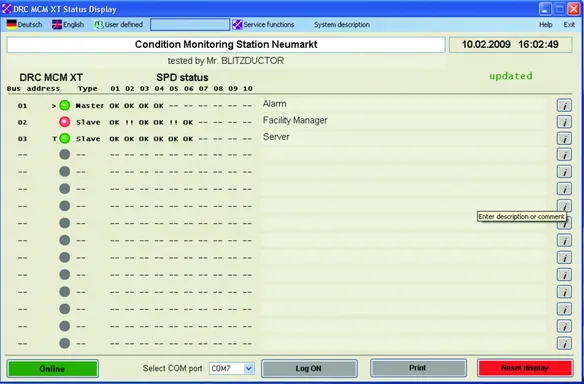

Comunicazione ottica dello stato degli scaricatori
combinata con segnalazione a distanza,
a scelta contatto in apertura o in chiusura.
I BXT da monitorare possono
essere pre-programmati con DRC MCM in abbinamento a un
PC e un comune adattatore RS 485
o con DRC LC M3
.

Fabbricato: DEHN
Tipo: DRC MCM AL XT
Art.: 910698
o similare.

Zertifikate

Technische Daten

Campo della tensione d'ingresso DC (U_IN )	18-48 V
Assorbimento di corrente nominale max (I_IN )	100 mA
Frequenza di trasmissione RFID	125 kHz
Interfaccia fisica	RS485
Accessori di fornitura	elemento base, modulo di monitoraggio, istruzioni d'uso e targhette di numerazione

Verifica di	fino a 10 BLITZDUCTOR XT/XTU ML
Controllo di	fino a 10 BLITZDUCTOR XT/XTU ML EX solamente in atmosfera non esplosiva! Rispettare la distanza di sicurezza!
Elementi di comando	interruttore a tre vie, interruttori DIP
Elementi d'indicazione	LED a 3 colori (verde, arancione, rosso)
Campo della tensione d'ingresso DC (U_IN )	18-48 V
Assorbimento di corrente nominale max (I_IN )	100 mA
Frequenza di trasmissione RFID	125 kHz
Interfaccia fisica	RS485
Messaggio "sostituire scaricatore"	LED, contatto FM (contatto in apertura e chiusura)
Ciclo di prova	infinito
Temperatura d'esercizio per il controllo fino a 10 BXT/BXTU	-20 °C ... +60 °C
Temperatura d'esercizio per il controllo fino a 8 BXT/BXTU	-40 °C ... +80 °C
Temperatura d'esercizio nell'indirizzamento del BXT di 10 BXT/BXTU	0 °C ... +60 °C
Grado di protezione	IP 20
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamento	vite
Sezione di collegamento rigido/flessibile	0,08-2,5 mm²
Coppia di serraggio (morsetto di collegamento)	0,4 Nm
Materiale involucro	poliamide PA 6.6
Colore	grigio
Norma di riferimento per le prove	EN 61010-1, 61000-6-2/4, ETSI EN 300 330-1 V1.7.1

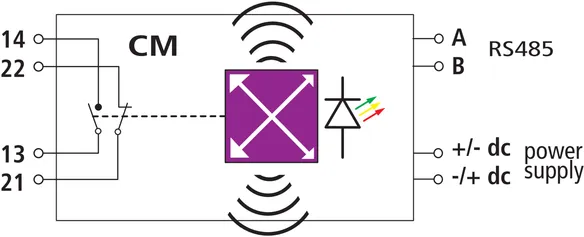

Contatto FM/ tipo di contatto	in apertura (n.c.) e chiusura (n.a.)
Contatto FM/ dati contatto	Resistenza di contatto \ < 25 Ohm; corrente dissipata < 1 µA
Portata DC	350 V / 0,12 A
Portata AC	250 V / 0,07 A
Accessori di fornitura	elemento base, modulo di monitoraggio, istruzioni d'uso e targhette di numerazione
