Staffa per captatori su tegole e pietre di colmo

Per aste di captazione o barre distanziatrici con staffa portafilo, per la protezione di pannelli solari o generatori fotovoltaici o altre installazioni su tetti spioventi.
Il montaggio della staffa si basa sulla tecnica a nastro tensionatore. Con un arco montato in modo fisso sul nastro tensionatore e un arco supplementare regolabile, è possibile montare la staffa su tegole dalle forme più diverse.

Le punte/aste di captazione o le barre distanziatrici devono essere ordinate separatamente.

I supporti in combinazione con le punte/aste di captazione metalliche sono dimensionati conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) .

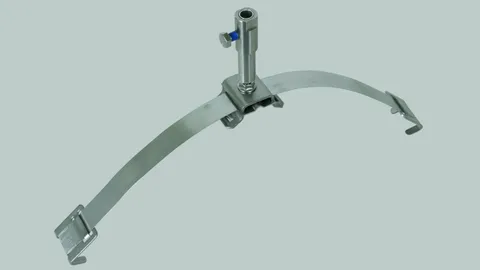

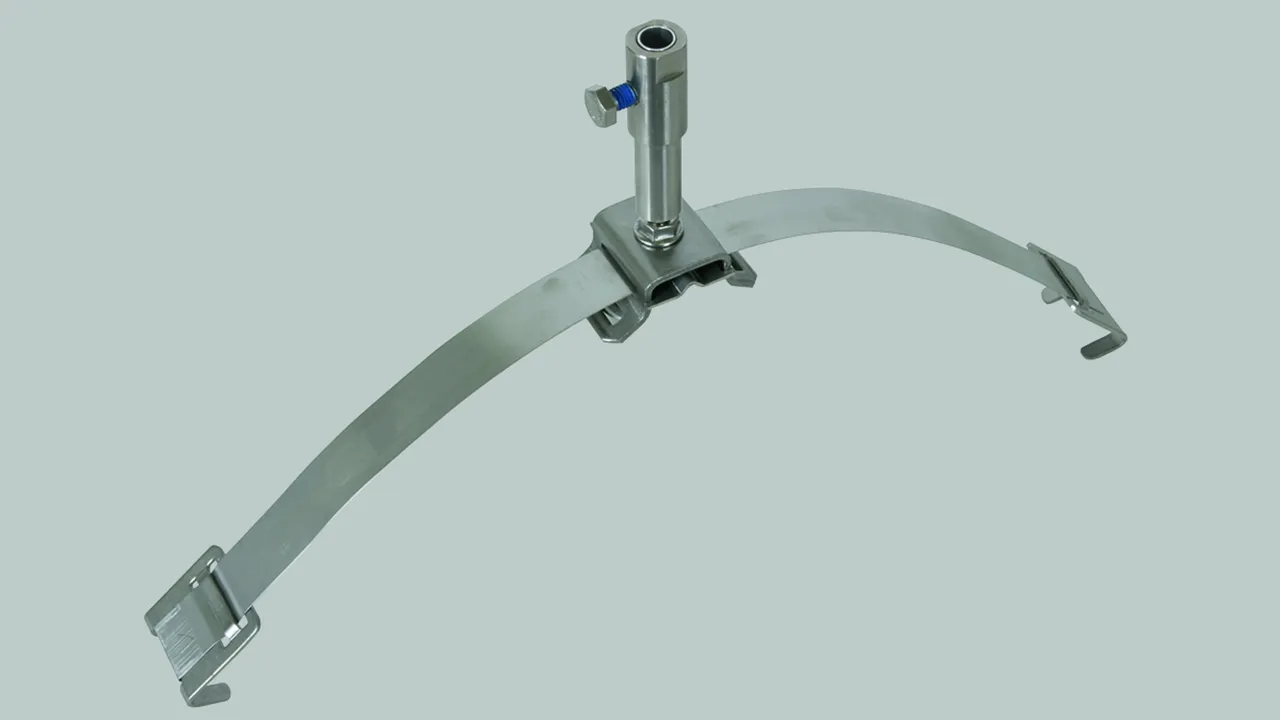

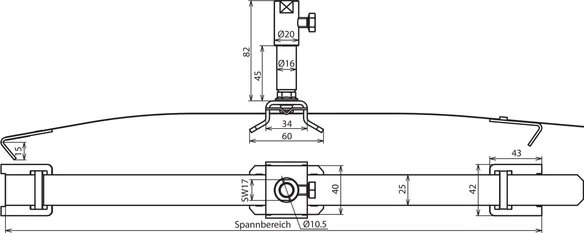

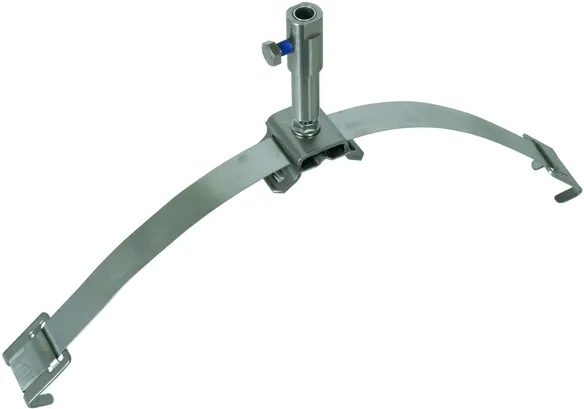

Esecuzione semplice

Per punte di captazione (lunghezza 1000 mm) o distanziatori in PRFV Ø10 mm.

1 Produkt

Art.-Nr. 123110 HA 10 1F FG120.300 V2A

GTIN 4013364147911, Zolltarifnr. (EU): 85389099, Bruttogewicht: 321.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 123110.stp

      Sie müssen angemeldet sein um 123110.stp herunterzuladen.

      Login
    • 123110.igs

      Sie müssen angemeldet sein um 123110.igs herunterzuladen.

      Login
    • 123110.jt

      Sie müssen angemeldet sein um 123110.jt herunterzuladen.

      Login
    • 123110.dwg

      Sie müssen angemeldet sein um 123110.dwg herunterzuladen.

      Login
    • 123110m_E.dxf

      Sie müssen angemeldet sein um 123110m_E.dxf herunterzuladen.

      Login
Staffa per punte di captazione o barre distanziatrici versione semplice INOX
Staffa per punte di captazione o barre distanziatrici PRFV Ø 10 mm
con staffa portafilo, per la protezione di pannelli solari
o generatori fotovoltaici o altre installazioni su tetti spioventi.
Il montaggio della staffa si basa sulla tecnica a nastro tensionatore.
Con un arco montato in modo fisso sul
nastro tensionatore e un arco supplementare regolabile, è possibile
montare la staffa su tegole
dalle forme più diverse.
Le staffe, in combinazione con punte di captazione (lunghezza 1000 mm, D 10 mm)
e barre distanziatrici in PRFV (lunghezza 420 mm, D 10 mm), sono dimensionate secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Campo di serraggio Td: 10 mm
Campo di serraggio: 120-300 mm

Fabbricato: DEHN
Tipo: HA 10 1F FG120.300 V2A
Art.: 123110
o similare.

Zertifikate



Technische Daten

Campo di serraggio Td 10 mm
Campo di serraggio 120-300 mm
Materiale boccola di fissaggio INOX

Artikel 123110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 123110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

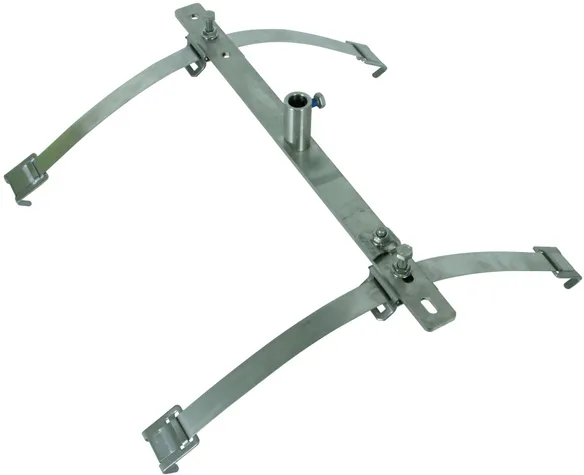

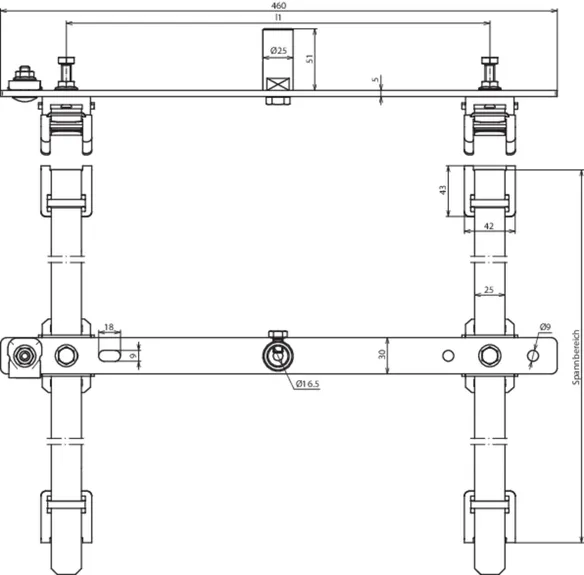

Esecuzione doppia

Per aste di captazione Ø16 / 10 mm, lunghezza massima 1,5 m compreso cavallotto di fissaggio per il collegamento di conduttori tondi Td 6-10 mm.

1 Produkt

Art.-Nr. 123116 HA 16 2F FG120.300 V2A

GTIN 4013364147966, Zolltarifnr. (EU): 85389099, Bruttogewicht: 1.11 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 123116.stp

      Sie müssen angemeldet sein um 123116.stp herunterzuladen.

      Login
    • 123116.igs

      Sie müssen angemeldet sein um 123116.igs herunterzuladen.

      Login
    • 123116.jt

      Sie müssen angemeldet sein um 123116.jt herunterzuladen.

      Login
    • 123116.dwg

      Sie müssen angemeldet sein um 123116.dwg herunterzuladen.

      Login
    • 123116m_E.dxf

      Sie müssen angemeldet sein um 123116m_E.dxf herunterzuladen.

      Login
Staffa per punte di captazione o barre distanziatrici versione doppia INOX
Staffa per punte di captazione o barre distanziatrici Ø 16/10 mm,
lunghezza max 1,5 m, per la protezione di pannelli solari
o generatori fotovoltaici o altre installazioni
su tetti spioventi. Il montaggio della staffa si basa sulla
tecnica a nastro tensionatore. Con un arco montato in modo fisso sul
nastro tensionatore e un arco supplementare regolabile, è possibile
montare la staffa su tegole
dalle forme più diverse.
I supporti sono dimensionati secondo l’Eurocodice 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Campo di serraggio Td: 16 mm
Campo di serraggio: 120-300 mm
Riferimento norma: DIN EN 62561-1

Fabbricato: DEHN
Tipo: HA 16 2F FG120.300 V2A
Art.: 123116
o similare.



Technische Daten

Campo di serraggio Td 16 mm
Campo di serraggio 120-300 mm
Distanza di montaggio (l1) ca. 280 / 350 / 420 mm
Materiale boccola di fissaggio INOX

Artikel 123116 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 123116 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
