EXFS 100 / EXFS 100 KU

  • Per la connessione / messa a terra indiretta in caso di fulminazione, di parti d’impianto normalmente isolati
  • Esecuzione per l’impiego nell’equipotenzializzazione antifulmine, secondo CEI EN 62305, in ambiente Ex

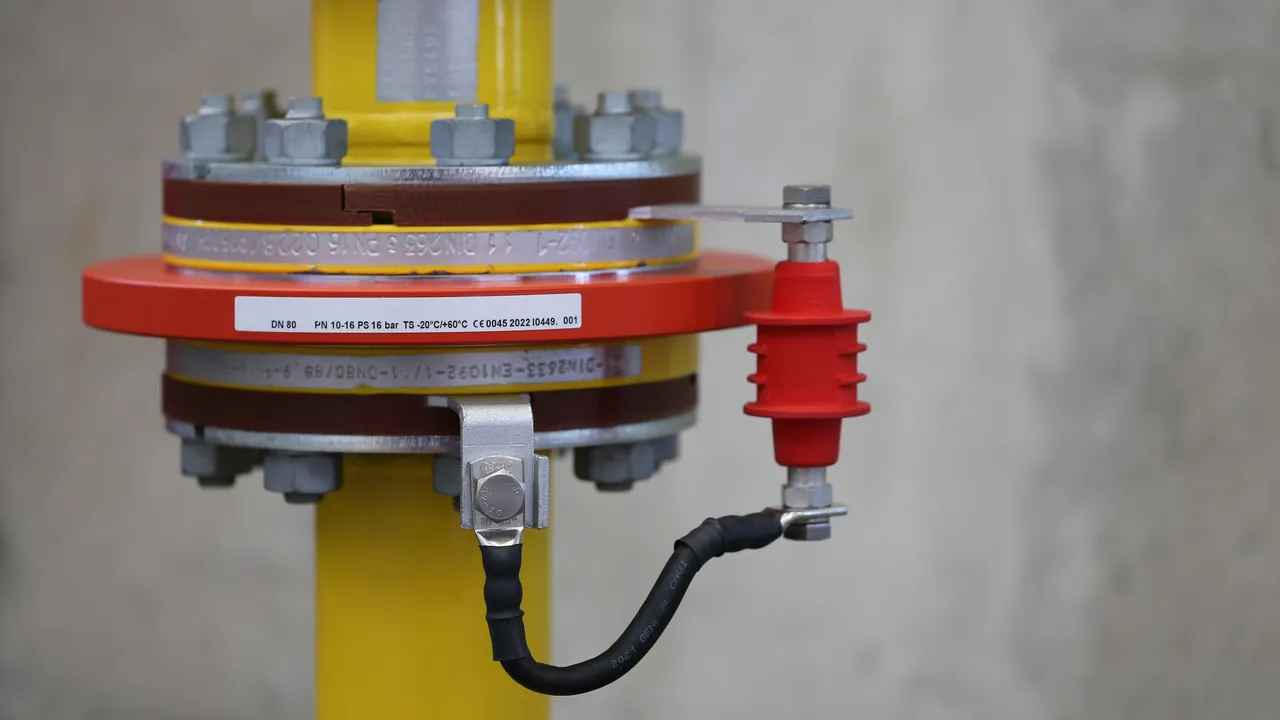

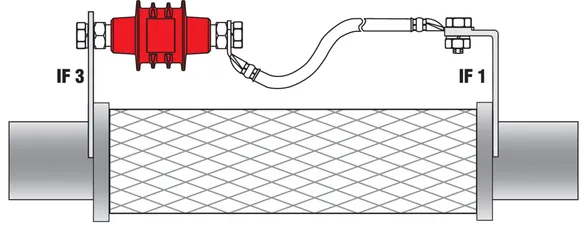

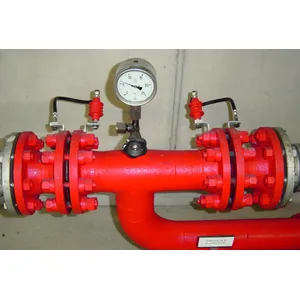

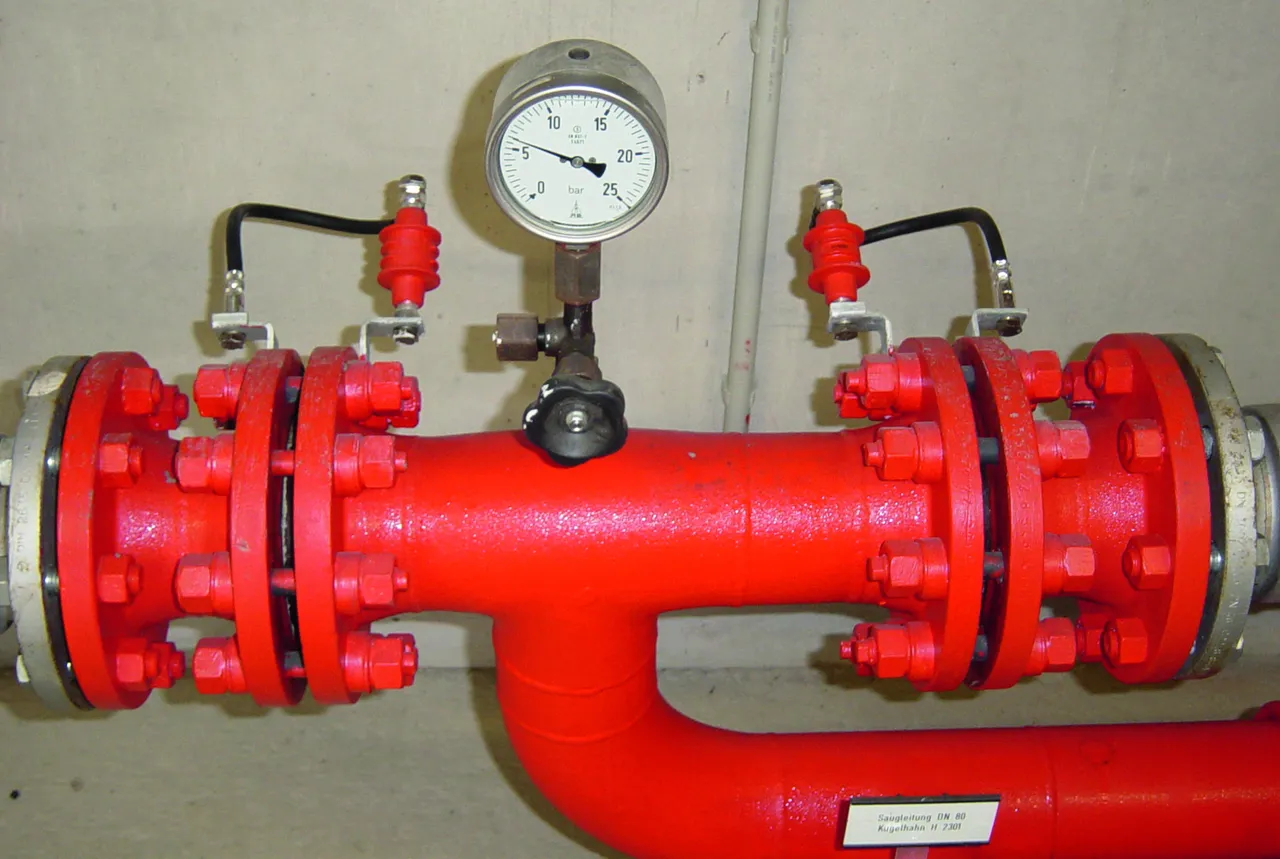

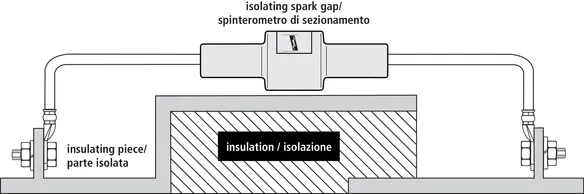

  • Per il ponticellamento di elementi isolanti, flange isolanti, ecc., nei tratti di tubazioni con sistema di protezione catodica
  • Per l’applicazione sicura nella zona con pericolo d’esplosione 1 (gas) e 21 (polveri)
  • Tensione d’intervento particolarmente bassa
  • Tenuta alla corrente alternata particolarmente alta
  • Omologazione secondo direttiva ATEX 2014/34/EU, IECEx, UL ed Inmetro

Details

lorem ipsum
lorem ipsum
lorem ipsum

EXFS 100

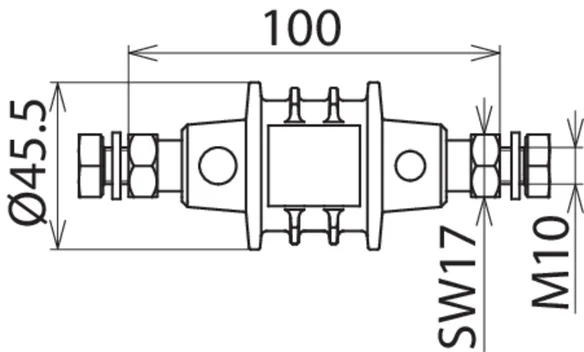

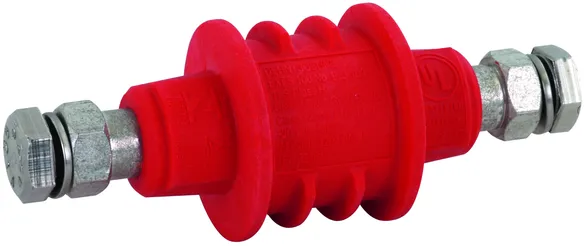

Spinterometro di sezionamento per ambienti Ex, con rivestimento in materiale plastico e collegamento a viti filettate M10.

1 Produkt

Art.-Nr. 923100 EXFS 100

GTIN 4013364108325, Zolltarifnr. (EU): 85369010, Bruttogewicht: 308.80 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 923100.stp

      Sie müssen angemeldet sein um 923100.stp herunterzuladen.

      Login
    • 923100.igs

      Sie müssen angemeldet sein um 923100.igs herunterzuladen.

      Login
    • 923100.jt

      Sie müssen angemeldet sein um 923100.jt herunterzuladen.

      Login
    • 923100.dwg

      Sie müssen angemeldet sein um 923100.dwg herunterzuladen.

      Login
    • 923100m_E.dxf

      Sie müssen angemeldet sein um 923100m_E.dxf herunterzuladen.

      Login
Spinterometro di sezionamento Ex EXFS 100
Spinterometro di sezionamento Ex secondo EN 62561-3 / ... IEC 62561-3
per l’impiego nell’equipotenzializzazione antifulmine, secondo CEI EN 62305, in ambiente Ex
Per l’applicazione sicura nella zona con pericolo d’esplosione 1 (gas) e 21 (polveri)
Con cavi di collegamento per il montaggio fuori e sotto terra
Omologazione secondo direttiva ATEX 2014/34/EU ed IECEx
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas: II 2 G Ex d IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri: II 2 D Ex tb IIIC T80 °C Db IP 66/67
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Classe di sollecitazione con corrente di fulmine: H
Corrente impulsiva nominale di scarica (8/20 µs): 100 kA
Tensione di riferimento con l'innesco ad impulso: ≤ 1,25 kV
Tensione alternata d'innesco (50 / 60 Hz): ≤ 0,5 kV
Tenuta nominale alla tensione alternata di innesco (50 / 60 Hz): 250 V
Corrente di scarica di riferimento (50 / 60 Hz): 500 A / 0,2 sec.
Grado di protezione: IP 67
Materiale involucro: rivestimento in plastica
Collegamento involucro:foro filettato M10, 2x M10x25 mm, 2x grova

Fabbricato: DEHN
Tipo: EXFS 100
Art.: 923100
o similare.

Zertifikate



Technische Daten

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3 sì
Corrente impulsiva di fulmine (10/350 µs) (Iimp ) 100 kA
Classe di sollecitazione con corrente di fulmine H
Tensione di riferimento con l'innesco ad impulso (Ur imp ) ≤ 1,25 kV
Grado di protezione IP 67
Omologazioni UL, Inmetro

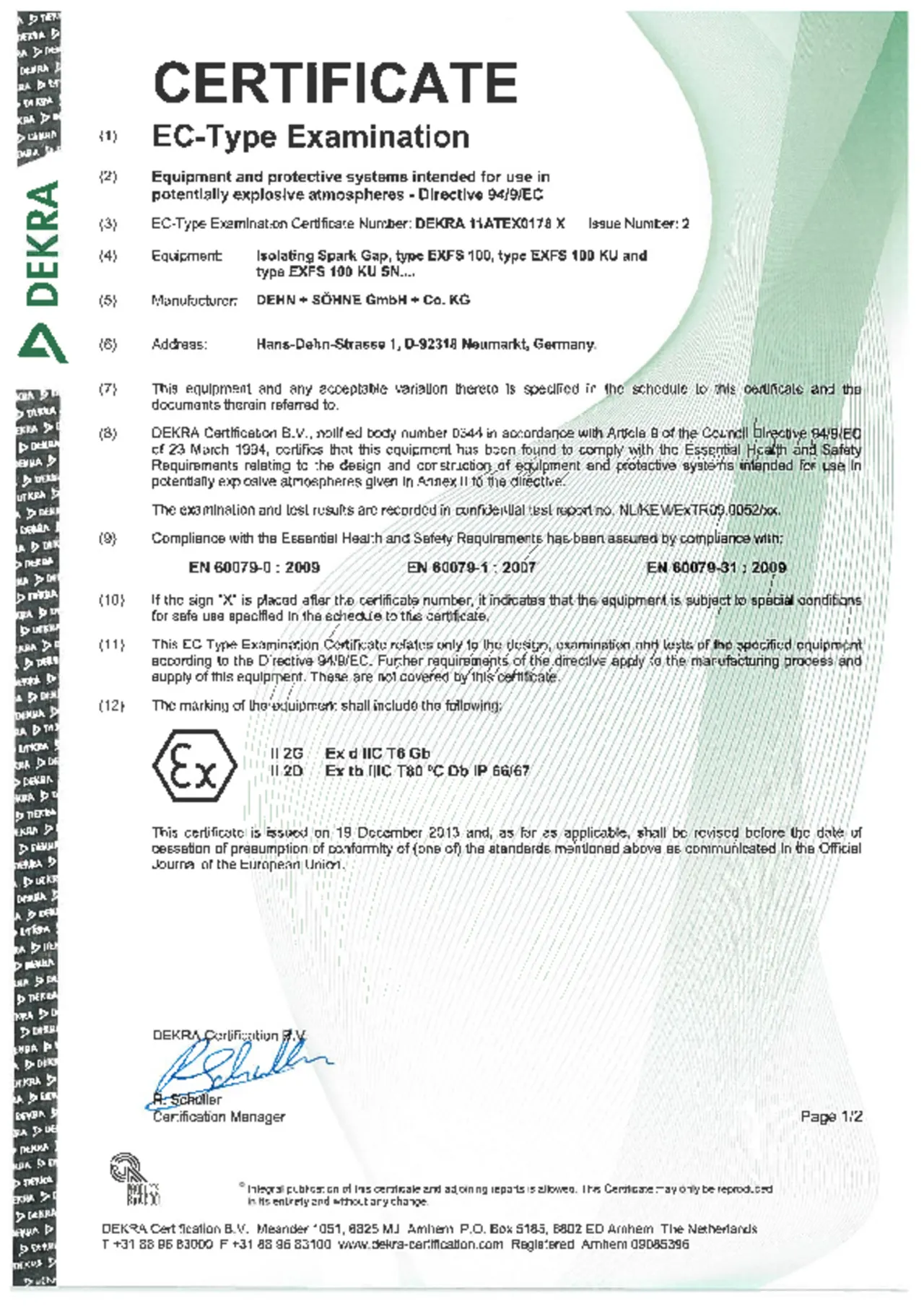

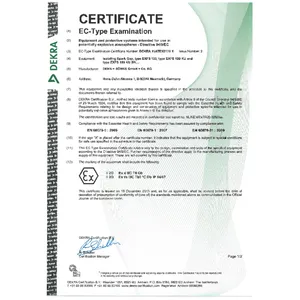

Omologazioni ATEX DEKRA 11ATEX0178 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas II 2 G Ex db IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri II 2 D Ex tb IIIC T80 °C Db IP 66/67

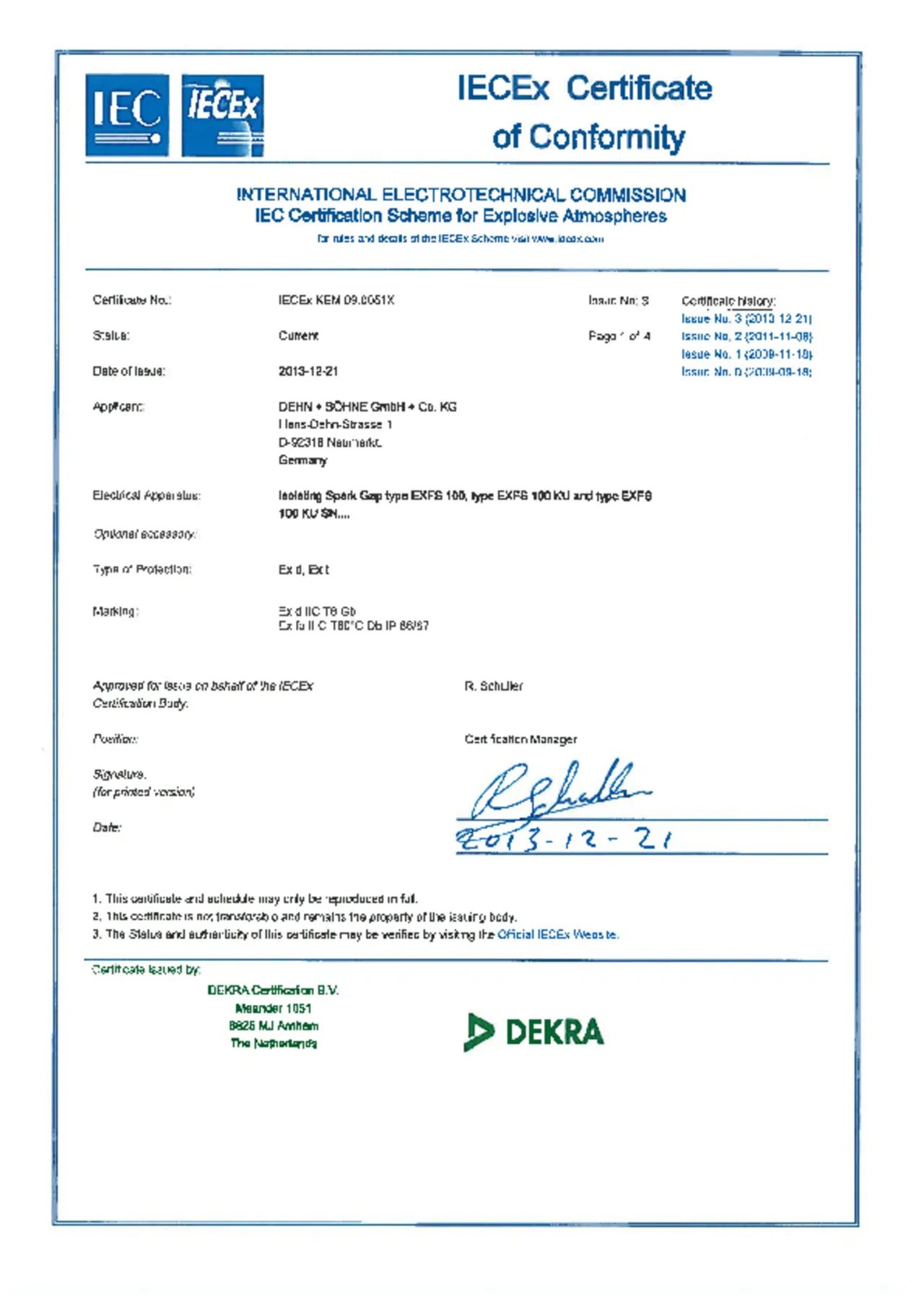

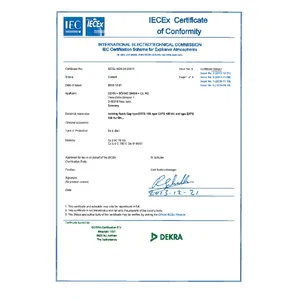

Omologazioni IECEx IECEx KEM 09.0051X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas Ex db IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri Ex tb IIIC T80 °C Db IP 66/67
Omologazioni Inmetro TÜV 17.0698 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas Ex db IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri Ex tb IIIC T80 °C Db IP 66/67

Artikel 923100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

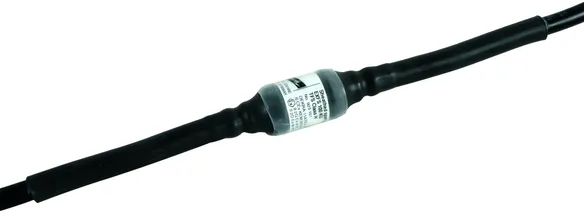

EXFS 100 KU

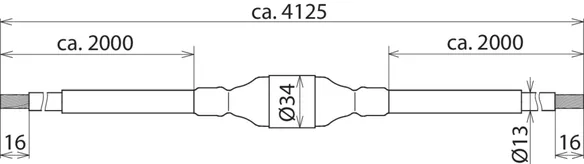

Spinterometro di sezionamento Ex con cavi di collegamento per il montaggio fuori e sotto terra. Con rivestimento restringente a tenuta stagna. I cavi possono essere accorciati per ottenere dimensioni di conduttore più corte possibili.

1 Produkt

Art.-Nr. 923101 EXFS 100 KU

GTIN 4013364108332, Zolltarifnr. (EU): 85369095, Bruttogewicht: 2.14 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 923101.stp

      Sie müssen angemeldet sein um 923101.stp herunterzuladen.

      Login
    • 923101.igs

      Sie müssen angemeldet sein um 923101.igs herunterzuladen.

      Login
    • 923101.jt

      Sie müssen angemeldet sein um 923101.jt herunterzuladen.

      Login
    • 923101.dwg

      Sie müssen angemeldet sein um 923101.dwg herunterzuladen.

      Login
    • 923101m_E.dxf

      Sie müssen angemeldet sein um 923101m_E.dxf herunterzuladen.

      Login
Spinterometro di sezionamento Ex EXFS 100 KU
Spinterometro di sezionamento Ex secondo EN 62561-3 / ... IEC 62561-3
per l’impiego nell’equipotenzializzazione antifulmine, secondo CEI EN 62305, in ambiente Ex
Per l’applicazione sicura nella zona con pericolo d’esplosione 1 (gas) e 21 (polveri)
Con cavi di collegamento per il montaggio fuori e sotto terra
Omologazione secondo direttiva ATEX 2014/34/EU ed IECEx
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas: II 2 G Ex d IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri: II 2 D Ex tb IIIC T80 °C Db IP 66/67
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Classe di sollecitazione con corrente di fulmine: H
Corrente impulsiva nominale di scarica (8/20 µs): 100 kA
Tensione di riferimento con l'innesco ad impulso: ≤ 1,25 kV
Tensione alternata d'innesco (50 / 60 Hz): ≤ 0,5 kV
Tenuta nominale alla tensione alternata di innesco (50 / 60 Hz): 250 V
Corrente di scarica di riferimento (50 / 60 Hz): 500 A / 0,2 sec.
Grado di protezione: IP 67
Materiale involucro: materiale plastico, rivestito a tenuta stagna
Collegamento involucro: NYY-J-1x25 mm2

Fabbricato: DEHN
Tipo: EXFS 100 KU
Art.: 923101
o similare.

Zertifikate



Technische Daten

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3 sì
Corrente impulsiva di fulmine (10/350 µs) (Iimp ) 100 kA
Classe di sollecitazione con corrente di fulmine H
Tensione di riferimento con l'innesco ad impulso (Ur imp ) ≤ 1,25 kV
Grado di protezione IP 67
Omologazioni Inmetro
Omologazioni ATEX DEKRA 11ATEX0178 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas II 2 G Ex d IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri II 2 D Ex tb IIIC T80 °C Db IP 66/67
Omologazioni IECEx IECEx KEM 09.0051X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas Ex d IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri Ex tb IIIC T80°C Db IP 66/67
Omologazioni Inmetro TÜV 17.0698 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-1: gas Ex db IIC T6 Gb
Marcatura Ex secondo EN 60079-0 ed EN 60079-31: polveri Ex tb IIIC T80 °C Db IP 66/67
Lunghezza cavo 2x ca. 2000 mm
