EXFS L / EXFS KU

Per la connessione / messa a terra indiretta in caso di fulminazione, di parti d’impianto normalmente isolati
Esecuzione per l’impiego nell’equipotenzializzazione antifulmine, secondo CEI EN 62305, in ambiente Ex (zona 2)
Involucro resistente alla corrosione in zama con rivestimento in materiale plastico e collegamento flessibile per conduttori

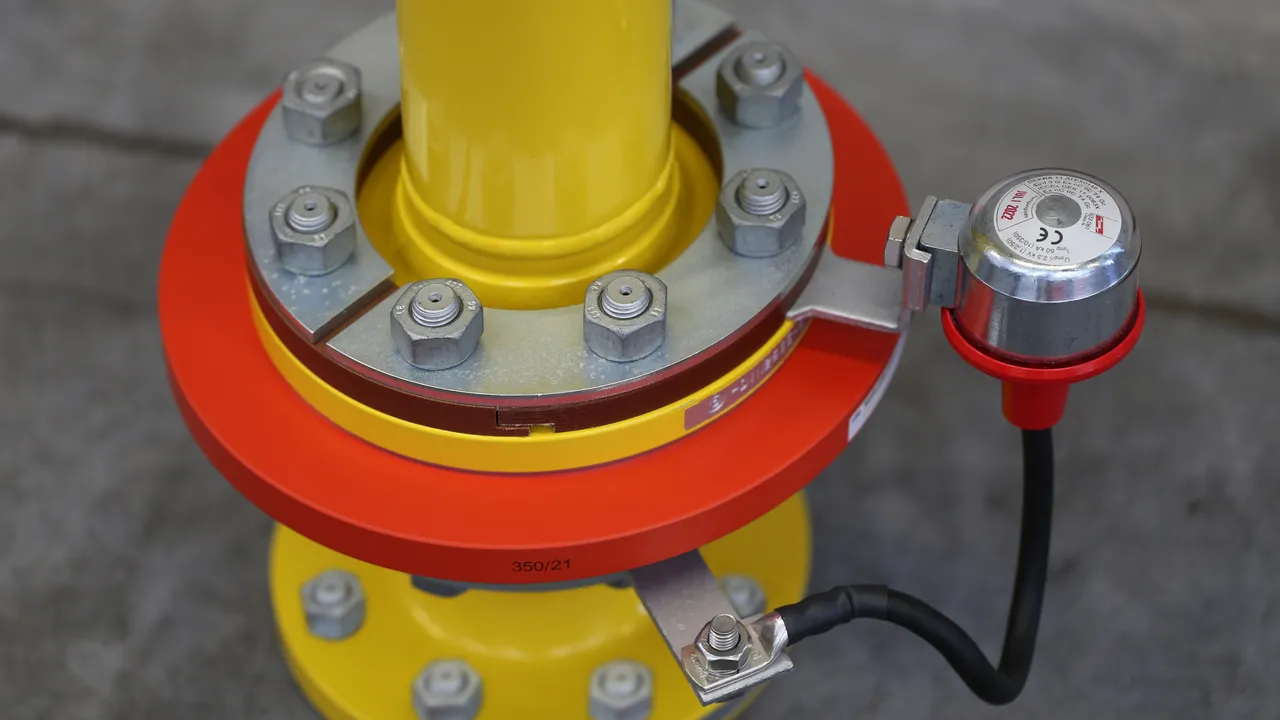

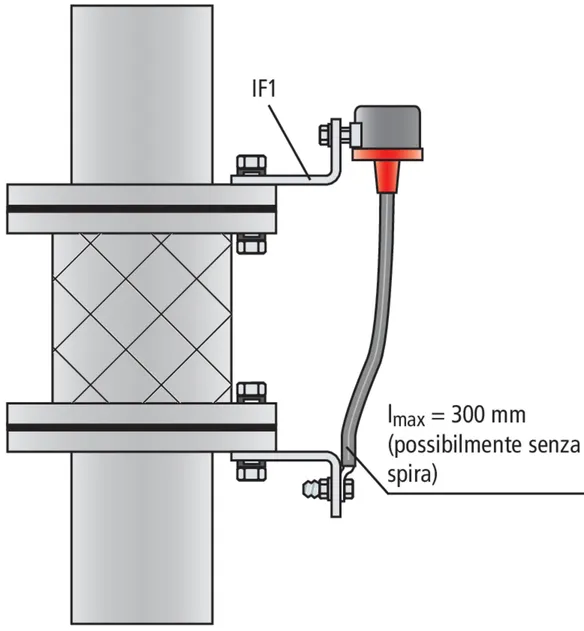

Per il ponticellamento di elementi isolanti, flange isolanti, ecc., nei tratti di tubazioni con sistema di protezione catodica
Esecuzione per elevate sollecitazioni
Omologazione secondo Direttiva ATEX 2014/34/EU e IECEx

Details

EXFS L

Spinterometro di sezionamento Ex per il montaggio fuori terra.

3 Produkte

Art.-Nr. 923060 EXFS L100

GTIN 4013364038899, Zolltarifnr. (EU): 85369095, Bruttogewicht: 805.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

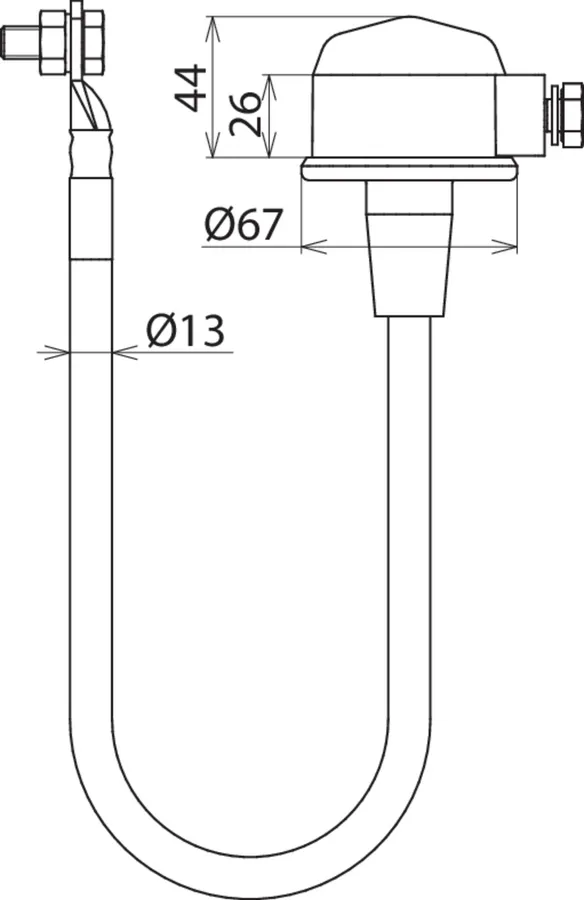

Spinterometro di sezionamento EX EXFS L100
Spinterometro di sezionamento EX EXFS L100 per zone Ex
(zona 2) con cavo di connessione flessibile certificato ATEX
(2014/34/UE) per l’equipotenzialità di protezione dai fulmini
secondo la norma DIN VDE 0185-305-3
corrente di fulmine (10/350): 50 kA
classe della portata di corrente di fulmine secondo la norma EN 50 164-3: N
corrente impulsiva nominale di scarica (8/20): 100 kA
100% tensione di risposta impulsiva di fulmine:<= 2,5 kV
Tensione alternata di risposta (50 Hz): <= 1,2 kV
Lunghezza cavo: 100 mm
per flange di misura: 20 - 130 mm

Fabbricato: DEHN
Tipo: EXFS L100
Art.: 923060
o similare.

Zertifikate

Technische Daten

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Grado di protezione	IP 54

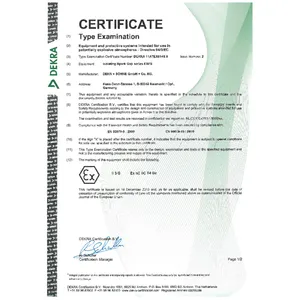

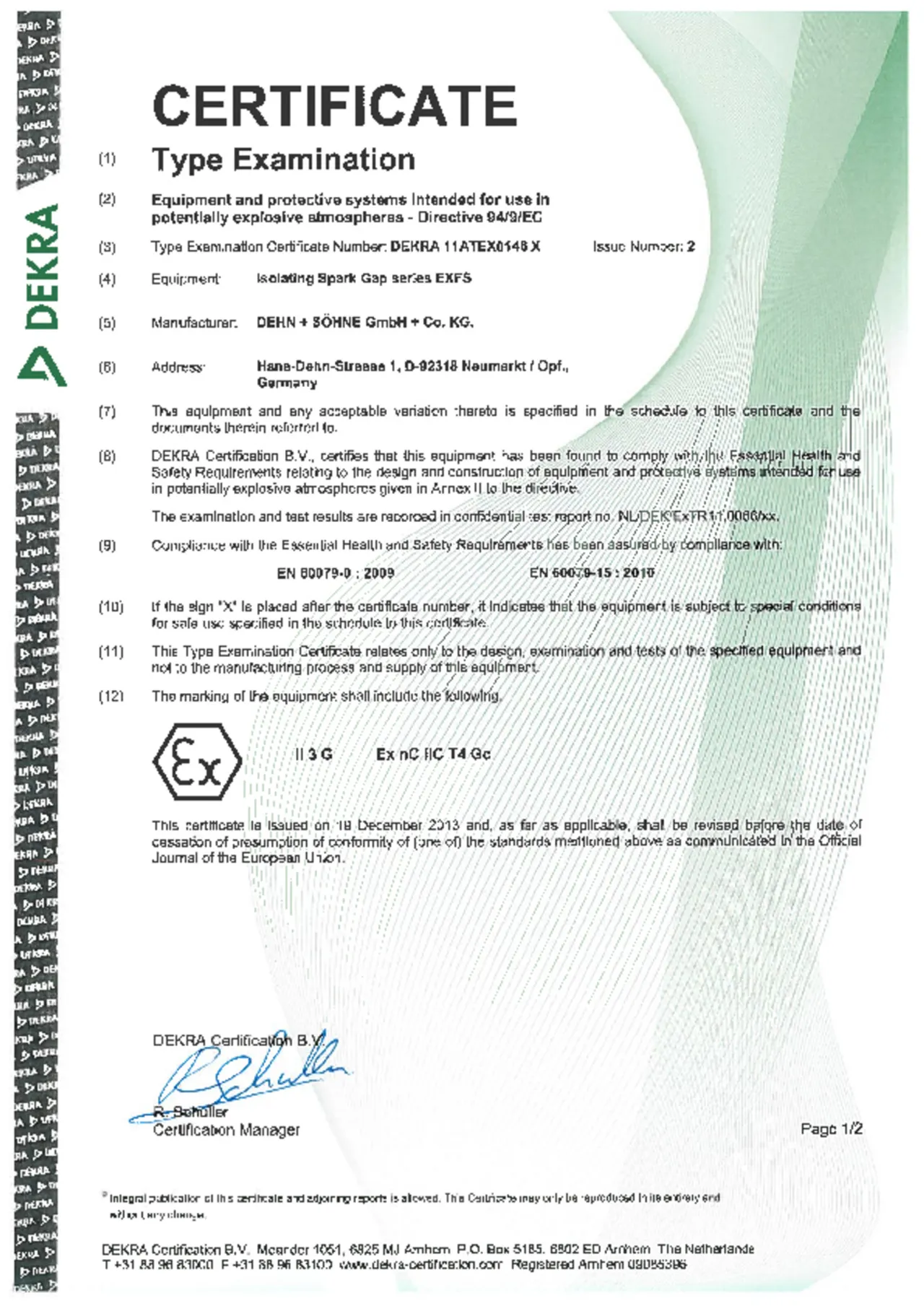

Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc

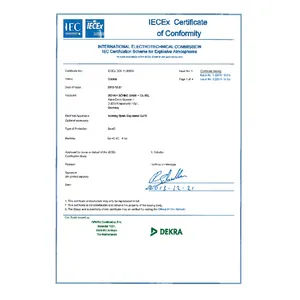

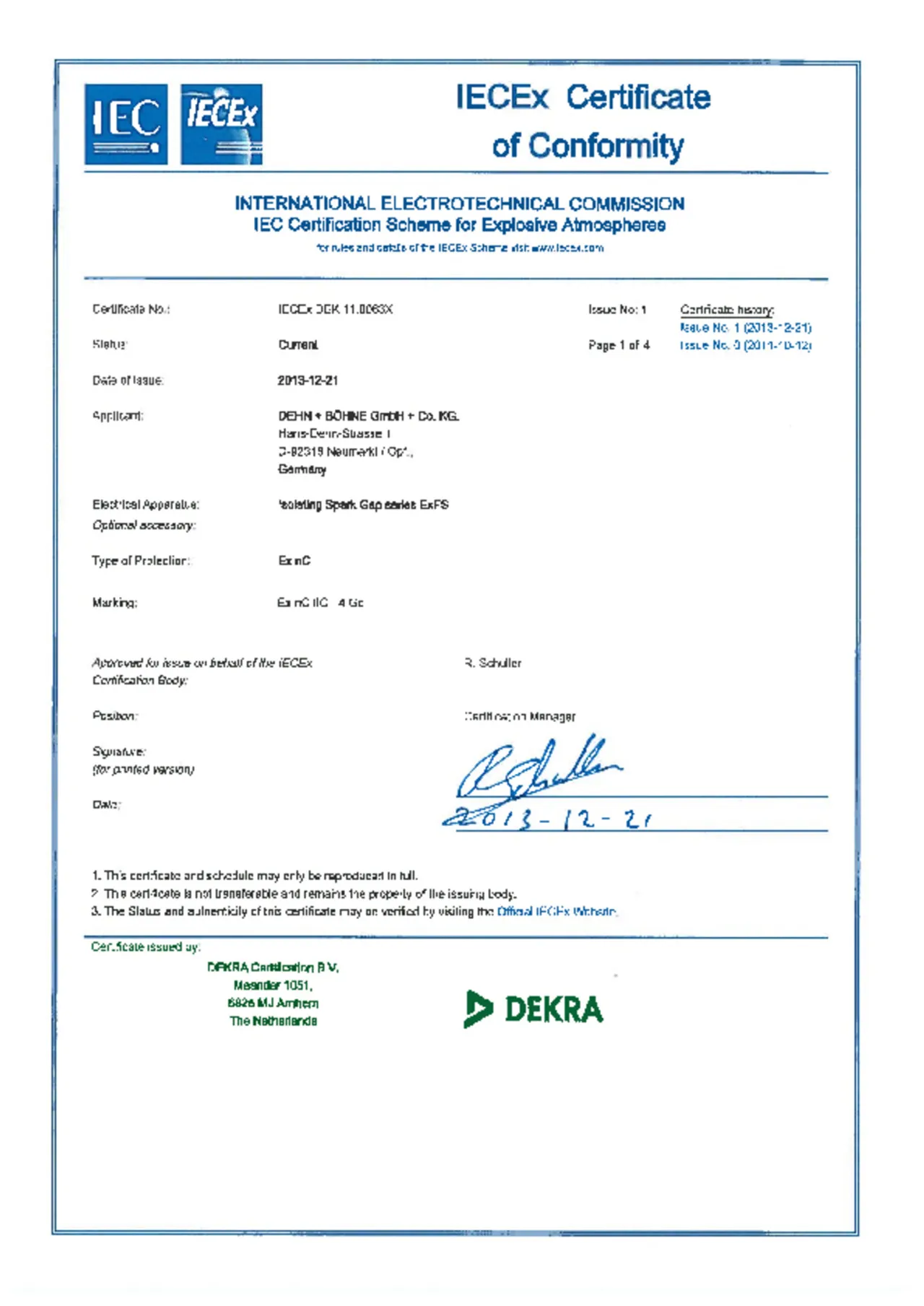

Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza cavo	100 mm

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tenuta nominale alla tensione alternata di innesco (50 Hz) (U_wAC )	300 V
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Temperatura d'esercizio (T_U )	-20 °C ... +80 °C
Temperatura d'esercizio durante impiego in ambiente Ex	-20 °C ... +60 °C
Grado di protezione	IP 54
Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza involucro	90 mm
Diametro involucro	63 mm
Materiale involucro	zama, materiale plastico
Cavo di collegamento	H01N2-D 25 mm² con capocorda e vite/ dado M10
Lunghezza cavo	100 mm
Adatto per misura flangia	20-130 mm
Dati tecnici aggiuntivi:	--------------------
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	100 kA
– Tensione alternata d'innesco (50 Hz) (U_aw )	≤ 1,2 kV

Artikel 923060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 923061 EXFS L200

GTIN 4013364038905, Zolltarifnr. (EU): 85369095, Bruttogewicht: 830.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Spinterometro di sezionamento Ex EXFS L200
Spinterometro di sezionamento Ex EXFS L200 per zone Ex
(zona 2) con cavo di connessione flessibile certificato ATEX
(2014/34/UE) per l’equipotenzialità di protezione dai fulmini
secondo la norma DIN VDE 0185-305-3
corrente di fulmine (10/350): 50 kA
classe della portata di corrente di fulmine secondo la norma EN 50 164-3: N
corrente impulsiva nominale di scarica (8/20): 100 kA
100% tensione di risposta impulsiva di fulmine:<= 2,5 kV
Tensione alternata di risposta (50 Hz): <= 1,2 kV
Lunghezza cavo: 200 mm
per flange di misura: 120 - 230 mm

Fabbricato: DEHN
Tipo: EXFS L200
Art.: 923061
o similare.

Zertifikate

Technische Daten

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Grado di protezione	IP 54
Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza cavo	200 mm

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tenuta nominale alla tensione alternata di innesco (50 Hz) (U_wAC )	300 V
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Temperatura d'esercizio (T_U )	-20 °C ... +80 °C
Temperatura d'esercizio durante impiego in ambiente Ex	-20 °C ... +60 °C
Grado di protezione	IP 54
Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza involucro	90 mm
Diametro involucro	63 mm
Materiale involucro	zama, materiale plastico
Cavo di collegamento	H01N2-D 25 mm² con capocorda e vite/ dado M10
Lunghezza cavo	200 mm
Adatto per misura flangia	120-230 mm
Dati tecnici aggiuntivi:	--------------------
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	100 kA
– Tensione alternata d'innesco (50 Hz) (U_aw )	≤ 1,2 kV

Artikel 923061 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923061 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 923062 EXFS L300

GTIN 4013364038912, Zolltarifnr. (EU): 85369095, Bruttogewicht: 861.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

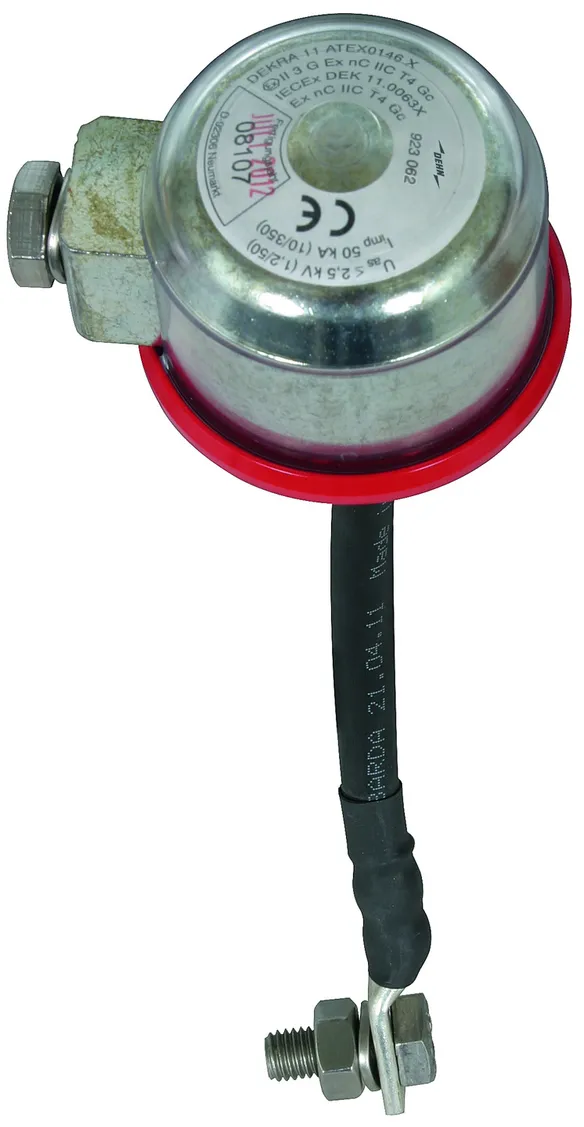

Spinterometro di sezionamento Ex EXFS L300
Spinterometro di sezionamento Ex EXFS L300 per zone Ex
(zona 2) con cavo di connessione flessibile certificato ATEX
(2014/34/UE) per l’equipotenzialità di protezione dai fulmini
secondo la norma DIN VDE 0185-305-3
corrente di fulmine (10/350): 50 kA
classe della portata di corrente di fulmine secondo la norma EN 50 164-3: N
corrente impulsiva nominale di scarica (8/20): 100 kA
100% tensione di risposta impulsiva di fulmine:<= 2,5 kV
Tensione alternata di risposta (50 Hz): <= 1,2 kV
Lunghezza cavo: 300 mm
per flange di misura: 220 - 320 mm

Fabbricato: DEHN
Tipo: EXFS L300
Art.: 923062
o similare.

Zertifikate

Technische Daten

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Grado di protezione	IP 54
Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza cavo	300 mm

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tenuta nominale alla tensione alternata di innesco (50 Hz) (U_wAC )	300 V
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Temperatura d'esercizio (T_U )	-20 °C ... +80 °C
Temperatura d'esercizio durante impiego in ambiente Ex	-20 °C ... +60 °C
Grado di protezione	IP 54
Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza involucro	90 mm
Diametro involucro	63 mm
Materiale involucro	zama, materiale plastico
Cavo di collegamento	H01N2-D 25 mm² con capocorda e vite/ dado M10
Lunghezza cavo	300 mm
Adatto per misura flangia	220-320 mm
Dati tecnici aggiuntivi:	--------------------
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	100 kA
– Tensione alternata d'innesco (50 Hz) (U_aw )	≤ 1,2 kV

Artikel 923062 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923062 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

EXFS KU

Spinterometro di sezionamento Ex con cavi di collegamento per il montaggio fuori e sotto terra. Con rivestimento restringente a tenuta stagna. I cavi possono essere accorciati per ottenere dimensioni di conduttore più corte possibili.

1 Produkt

Art.-Nr. 923019 EXFS KU

GTIN 4013364033177, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.72 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

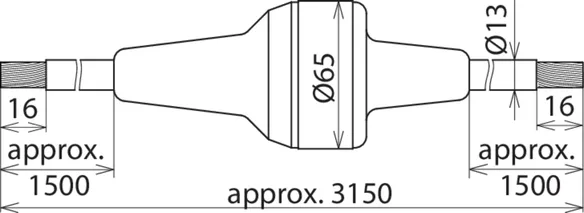

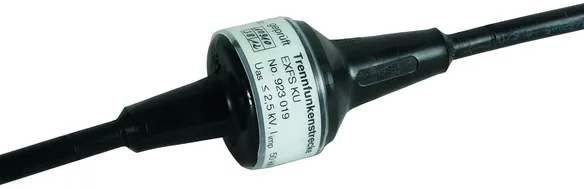

Spinterometro di sezionamento Ex EXFS KU
Spinterometro di sezionamento Ex EXFS KU per zone Ex (zona 2)
con condutture di collegamento per l’installazione sopra e sotto terra,
con certificazione ATEX (2014/34/UE) per l’equipotenzialità di protezione dai fulmini
secondo la norma DIN VDE 0185-305-3
corrente di fulmine (10/350): 50 kA
classe della portata di corrente di fulmine secondo la norma EN 50 164-3: N
corrente impulsiva nominale di scarica (8/20): 100 kA
100% tensione di risposta impulsiva di fulmine:<= 2,5 kV
Tensione alternata di risposta (50 Hz): <= 1,2 kV
Lunghezza cavo: 2 x ca. 1500 mm

Fabbricato: DEHN
Tipo: EXFS KU
Art.: 923019
o similare.

Zertifikate

Technische Daten

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Grado di protezione	IP 67
Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza cavo	2x ca. 1500 mm

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tenuta nominale alla tensione alternata di innesco (50 Hz) (U_wAC )	300 V
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Temperatura d'esercizio (T_U )	-20 °C ... +80 °C
Temperatura d'esercizio durante impiego in ambiente Ex	-20 °C ... +60 °C
Grado di protezione	IP 67
Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza involucro	90 mm
Diametro involucro	63 mm
Materiale involucro	zama, materiale plastico
Cavo di collegamento	NYY-J-1x25 mm²
Lunghezza cavo	2x ca. 1500 mm
Dati tecnici aggiuntivi:	--------------------
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	100 kA
– Tensione alternata d'innesco (50 Hz) (U_aw )	≤ 1,2 kV

Artikel 923019 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923019 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Results for products (0)

Results for content (0)

EXFS L / EXFS KU

Details

EXFS L

Art.-Nr. 923060 EXFS L100

Artikel 923060 wurde zum Merkzettel hinzugefügt.

Artikel 923060 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 923061 EXFS L200

Artikel 923061 wurde zum Merkzettel hinzugefügt.

Artikel 923061 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 923062 EXFS L300

Artikel 923062 wurde zum Merkzettel hinzugefügt.

Artikel 923062 wurde zum Warenkorb hinzugefügt.

EXFS KU

Art.-Nr. 923019 EXFS KU

Artikel 923019 wurde zum Merkzettel hinzugefügt.

Artikel 923019 wurde zum Warenkorb hinzugefügt.

EXFS L / EXFS KU

Details

EXFS L

Art.-Nr. 923060 EXFS L100

Sie müssen angemeldet sein um 923060.stp herunterzuladen.

Sie müssen angemeldet sein um 923060.igs herunterzuladen.

Sie müssen angemeldet sein um 923060.jt herunterzuladen.

Sie müssen angemeldet sein um 923060.dwg herunterzuladen.

Sie müssen angemeldet sein um 923060m_D.dxf herunterzuladen.

Artikel 923060 wurde zum Merkzettel hinzugefügt.

Artikel 923060 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 923061 EXFS L200

Sie müssen angemeldet sein um 923061.stp herunterzuladen.

Sie müssen angemeldet sein um 923061.igs herunterzuladen.

Sie müssen angemeldet sein um 923061.jt herunterzuladen.

Sie müssen angemeldet sein um 923061.dwg herunterzuladen.

Sie müssen angemeldet sein um 923060m_D.dxf herunterzuladen.

Artikel 923061 wurde zum Merkzettel hinzugefügt.

Artikel 923061 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 923062 EXFS L300

Sie müssen angemeldet sein um 923062.stp herunterzuladen.

Sie müssen angemeldet sein um 923062.igs herunterzuladen.

Sie müssen angemeldet sein um 923062.jt herunterzuladen.

Sie müssen angemeldet sein um 923062.dwg herunterzuladen.

Sie müssen angemeldet sein um 923060m_D.dxf herunterzuladen.

Artikel 923062 wurde zum Merkzettel hinzugefügt.

Artikel 923062 wurde zum Warenkorb hinzugefügt.

EXFS KU

Art.-Nr. 923019 EXFS KU

Sie müssen angemeldet sein um 923019.stp herunterzuladen.

Sie müssen angemeldet sein um 923019.igs herunterzuladen.

Sie müssen angemeldet sein um 923019.jt herunterzuladen.

Sie müssen angemeldet sein um 923019.dwg herunterzuladen.

Sie müssen angemeldet sein um 923019m_E.dxf herunterzuladen.

Artikel 923019 wurde zum Merkzettel hinzugefügt.

Artikel 923019 wurde zum Warenkorb hinzugefügt.
