Connettori paralleli per ambienti Ex zona 1/21, 2/22

Connettori paralleli con grova per collegare/connettere conduttori tondi/corde in zone con pericolo di esplosione Zona 1/21, 2/22. I morsetti sono autobloccanti secondo CEI EN 62305-3 allegato 2 (CEI 81-10/3 allegato 2).

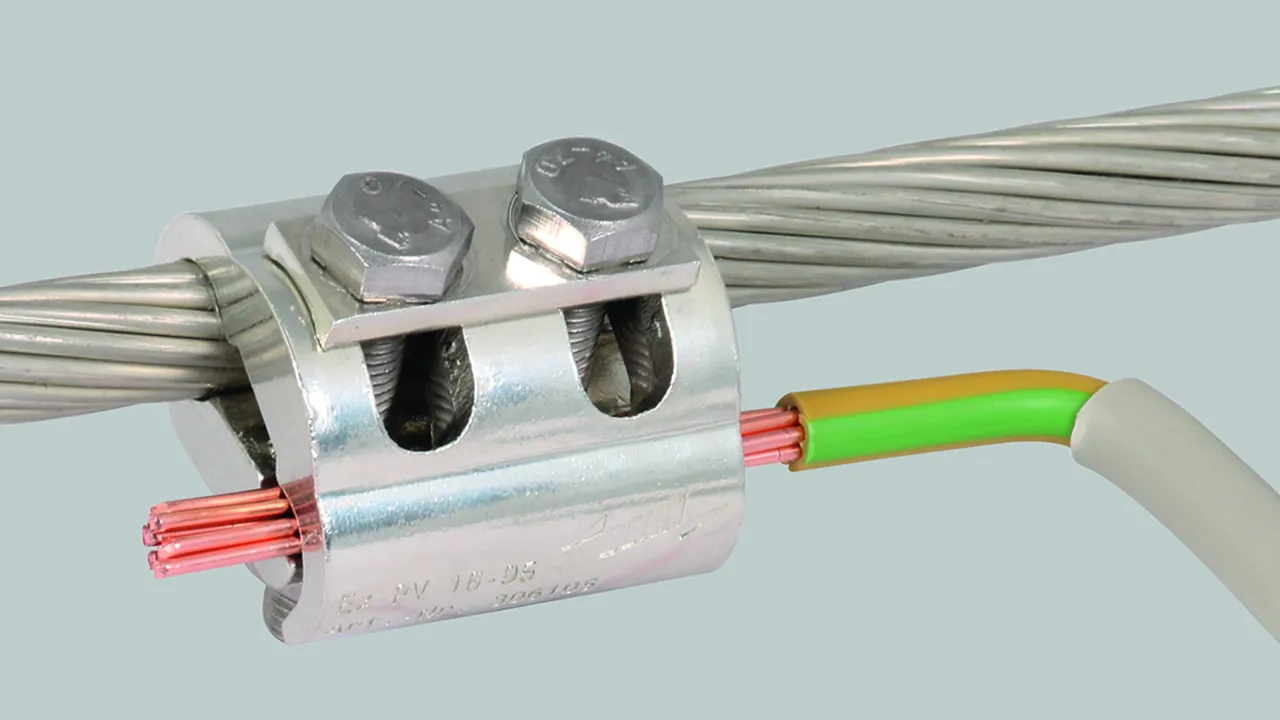

Per diametri uguali e diversi di conduttori cordati, piccolo

1 Produkt

Art.-Nr. 306105 PV 5.12.5 SKM8X45 GSG CUGALSN

GTIN 4013364269125, Zolltarifnr. (EU): 85369095, Bruttogewicht: 250.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 306105.stp

      Sie müssen angemeldet sein um 306105.stp herunterzuladen.

      Login
    • 306105.igs

      Sie müssen angemeldet sein um 306105.igs herunterzuladen.

      Login
    • 306105.jt

      Sie müssen angemeldet sein um 306105.jt herunterzuladen.

      Login
    • 306105.dwg

      Sie müssen angemeldet sein um 306105.dwg herunterzuladen.

      Login

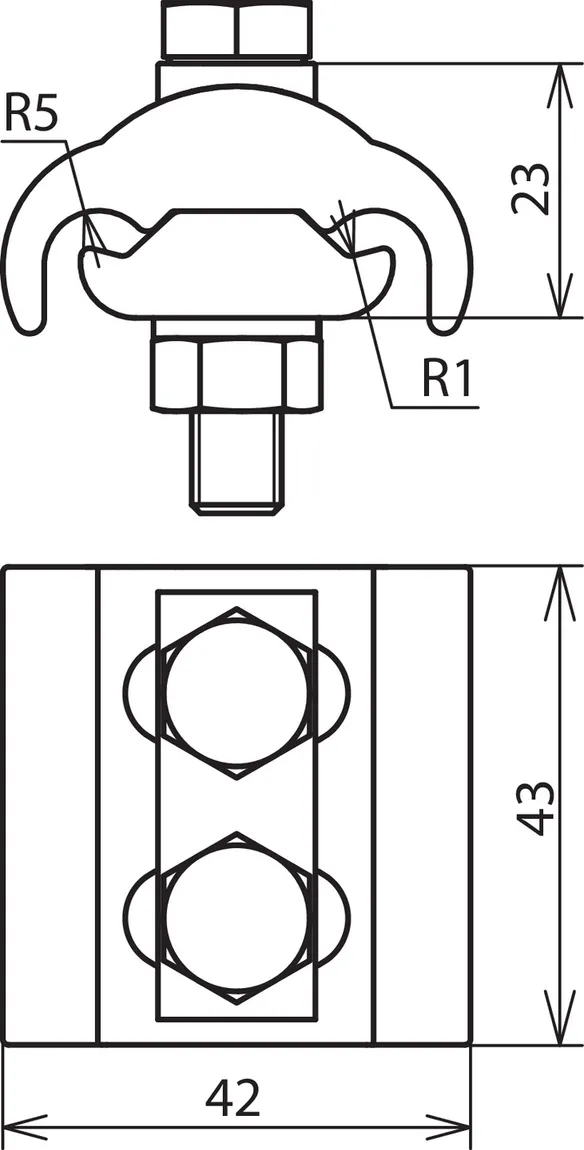

    • 306105m_D.dxf

      Sie müssen angemeldet sein um 306105m_D.dxf herunterzuladen.

      Login

Materiale morsetto: Cu/gal Sn
Campo di serraggio Td / Td: 5-12,5 mm
Campo di serraggio (semirigido / cordato): 16-95 mm2
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 5.12.5 SKM8X45 GSG CUGALSN
Art.: 306105
o similare.

Zertifikate



Technische Daten

Materiale morsetto Cu/gal Sn
Campo di serraggio Td / Td 5-12,5 mm
Campo di serraggio (semirigido / cordato) 16-95 mm2
Corrente impulsiva di fulmine (10/350 μs) senza scintilla di accensione 25 kA
Corrente di cortocircuito (50 Hz) (0,1 s) senza scintilla di accensione 1,65 kA
Riferimento norma in appoggio a CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 306105 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306105 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

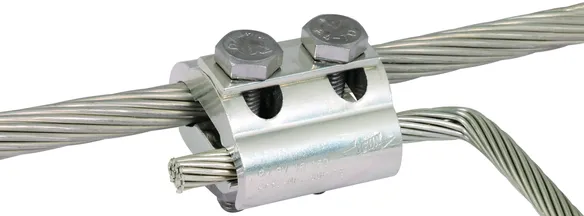

Per diametri uguali e diversi di conduttori cordati, grande

1 Produkt

Art.-Nr. 306106 PV 5.16 SKM10X50 GSG CUGALSN

GTIN 4013364269149, Zolltarifnr. (EU): 85369095, Bruttogewicht: 424.40 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 306106.stp

      Sie müssen angemeldet sein um 306106.stp herunterzuladen.

      Login
    • 306106.igs

      Sie müssen angemeldet sein um 306106.igs herunterzuladen.

      Login
    • 306106.jt

      Sie müssen angemeldet sein um 306106.jt herunterzuladen.

      Login
    • 306106.dwg

      Sie müssen angemeldet sein um 306106.dwg herunterzuladen.

      Login

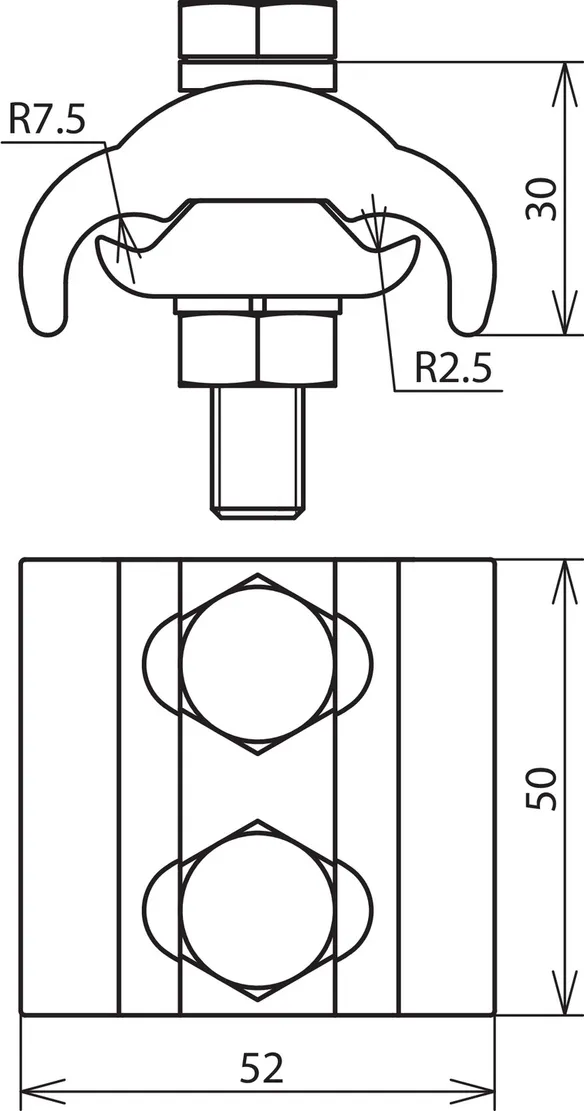

    • 306106m_D.dxf

      Sie müssen angemeldet sein um 306106m_D.dxf herunterzuladen.

      Login

Materiale morsetto: Cu/gal Sn
Campo di serraggio Td / Td: 5-16 mm
Campo di serraggio (semirigido / cordato): 16-150 mm2
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 5.16 SKM10X50 GSG CUGALSN
Art.: 306106
o similare.

Zertifikate



Technische Daten

Materiale morsetto Cu/gal Sn
Campo di serraggio Td / Td 5-16 mm
Campo di serraggio (semirigido / cordato) 16-150 mm2
Corrente impulsiva di fulmine (10/350 μs) senza scintilla di accensione 25 kA
Corrente di cortocircuito (50 Hz) (0,1 s) senza scintilla di accensione 1,65 kA
Riferimento norma in appoggio a CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.
