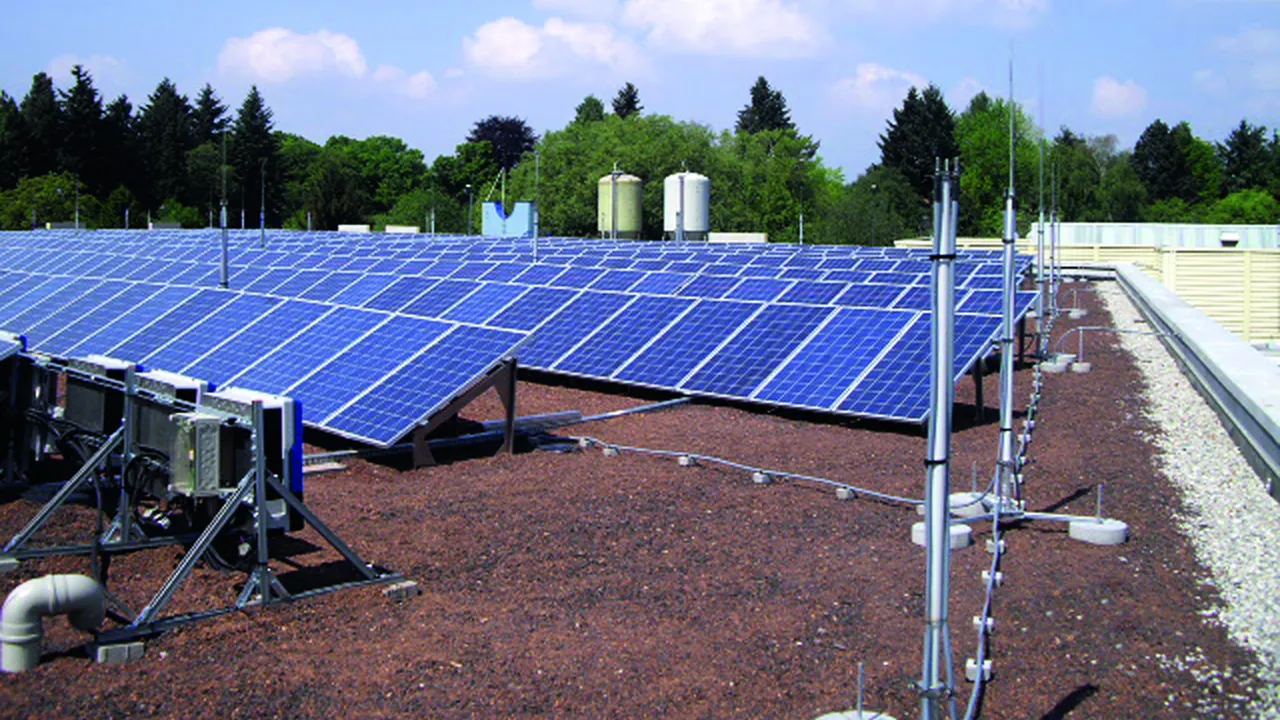

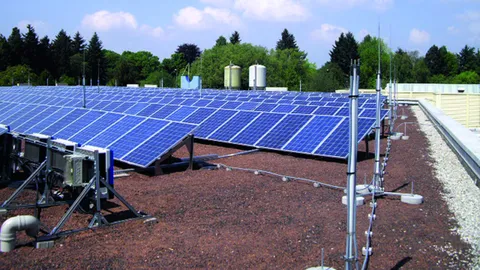

Palo di captazione per conduttura HVI light su tetti piani

Completo di piastra di connessione quadrupla per la conduttura HVI light e set di fissaggio per il montaggio della conduttura al palo.
Con la possibilità di adattamento all'inclinazione del tetto fino a max 10°.
Lo zoccolo in cemento (peso 17 kg) e la base di supporto sono da ordinare separatamente.

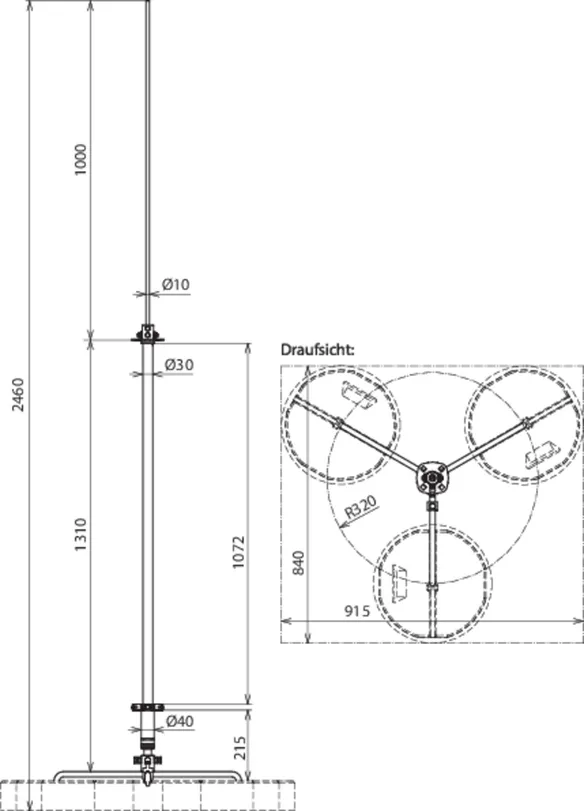

SET I del palo di captazione 30 per conduttura HVI light altezza totale 2300 mm

1 Produkt

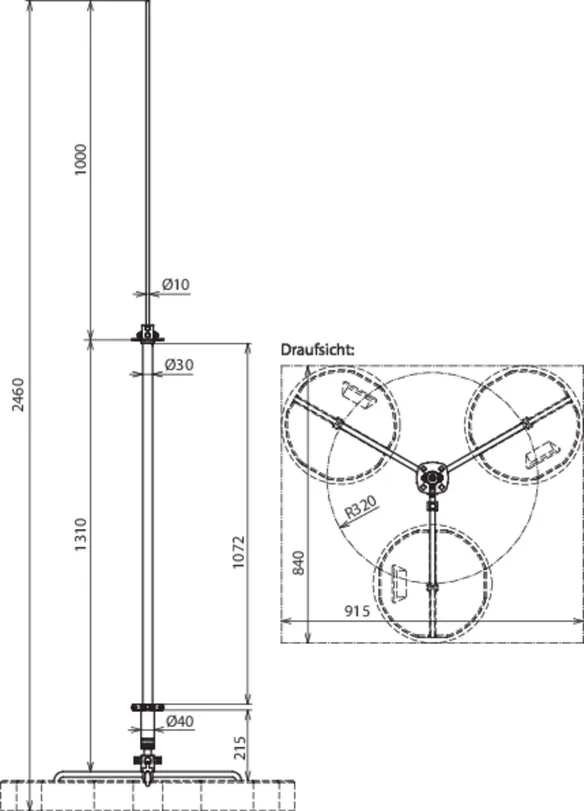

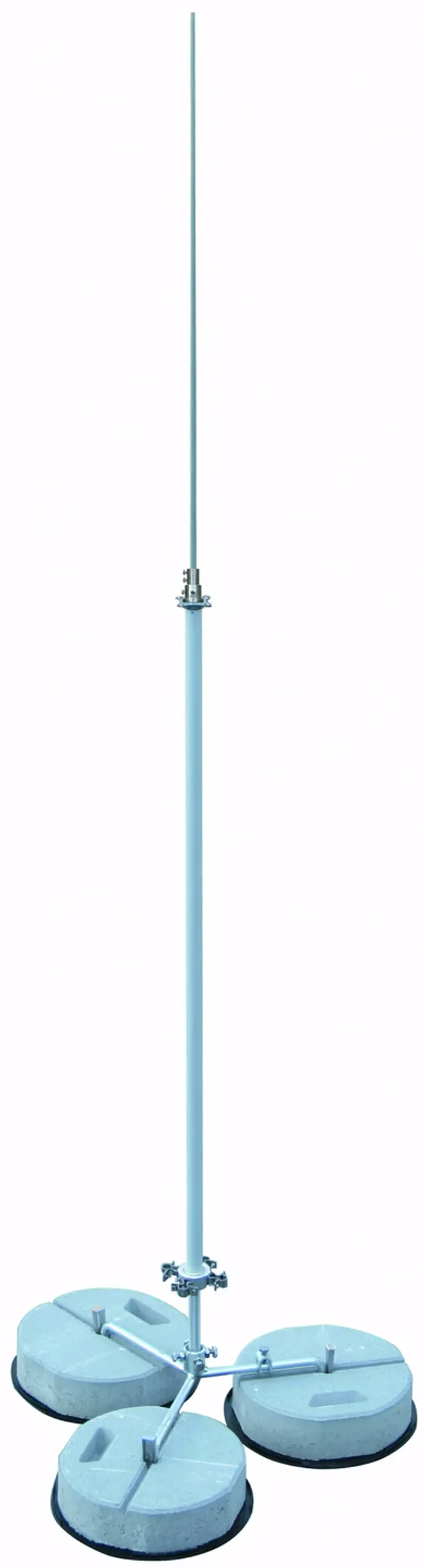

Art.-Nr. 819282 FM D30 L2300 DBS R320 GFK AL STTZN

GTIN 4013364252073, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.73 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 819282.stp

      Sie müssen angemeldet sein um 819282.stp herunterzuladen.

      Login
    • 819282.igs

      Sie müssen angemeldet sein um 819282.igs herunterzuladen.

      Login
    • 819282.jt

      Sie müssen angemeldet sein um 819282.jt herunterzuladen.

      Login
    • 819282.dwg

      Sie müssen angemeldet sein um 819282.dwg herunterzuladen.

      Login
    • 819282m_D.dxf

      Sie müssen angemeldet sein um 819282m_D.dxf herunterzuladen.

      Login
Pali di captazione per conduttura HVI light su tetti piani
completa di piastra di connessione quadrupla per la
conduttura HVI light e set di fissaggio per il montaggio
della conduttura sul palo di captazione.
Per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 30 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
Pali di captazione dimensionati conformi
all'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Adattamento all’inclinazione del tetto fino a max 10 gradi.
Palo di captazione 30 per conduttura HVI light SET I
Altezza complessiva 2300 mm
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare
separatamente.
Altezza: 2300 mm
Materiale tripode: Fe/tZn
Raggio tripode: 320 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 1300 mm
Distanza isolamento: 1095 mm
Lunghezza asta di captazione: 1000 mm
Materiale asta di captazione: INOX
Max velocità delle raffiche di vento con 3 zoccoli da 17 Kg, 2 HVI light all’esterno: 149 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: FM D30 L2300 DBS R320 GFK AL STTZN
Art.: 819282
o similare.

Zertifikate



Technische Daten

Materiale tripode Fe/tZn
Raggio tripode 320 mm
Materiale tubo portante PRFV / Al
Lunghezza tubo portante 1300 mm
Distanza isolamento 1095 mm
Lunghezza asta di captazione 1000 mm
Materiale asta di captazione INOX
Max velocità delle raffiche di vento con 3 zoccoli da 17 Kg, 2 HVI light all’esterno 149 km/h
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819282 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819282 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

SET II del palo di captazione 30 per conduttura HVI light altezza totale 2800 mm

1 Produkt

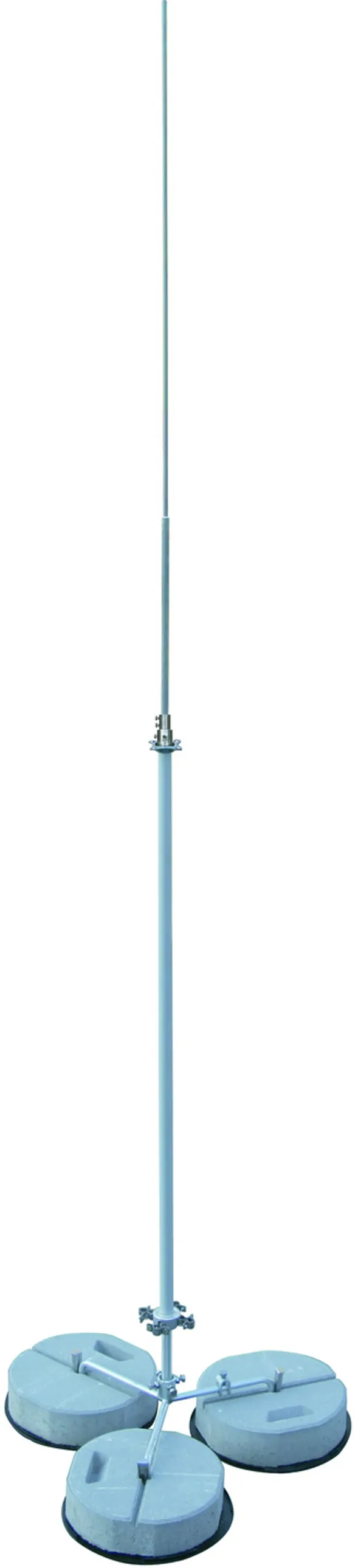

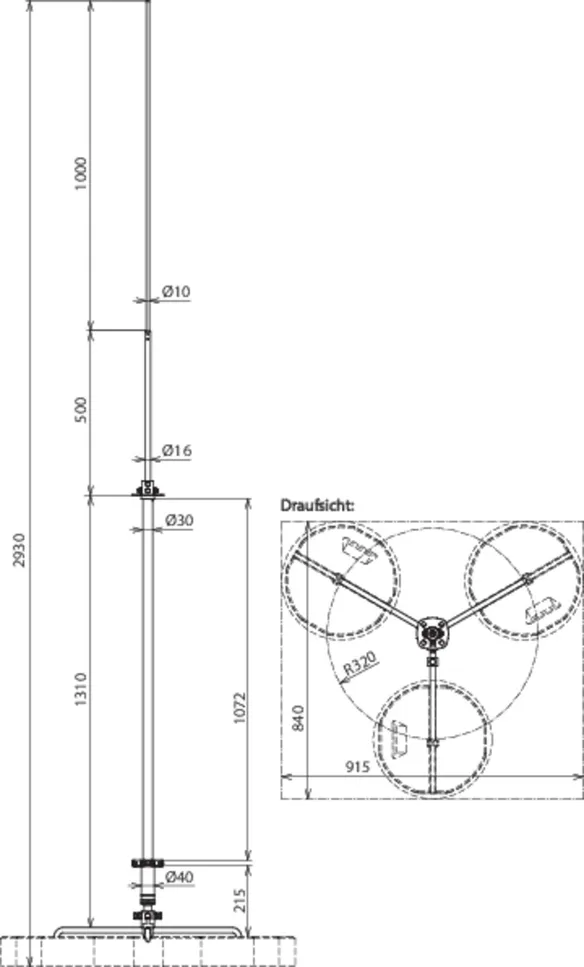

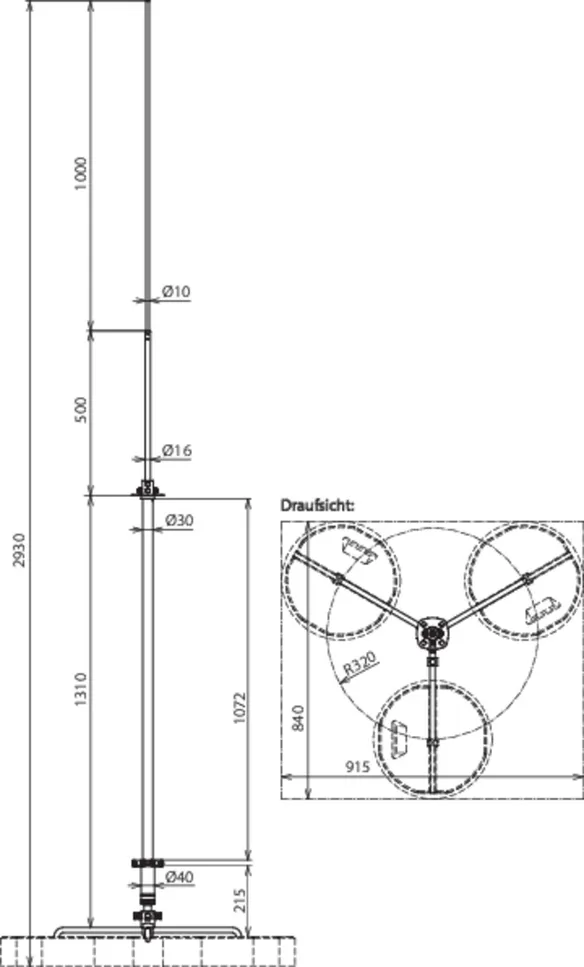

Art.-Nr. 819287 FM D30 L2800 DBS R320 GFK AL STTZN

GTIN 4013364252097, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.59 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 819287.stp

      Sie müssen angemeldet sein um 819287.stp herunterzuladen.

      Login
    • 819287.igs

      Sie müssen angemeldet sein um 819287.igs herunterzuladen.

      Login
    • 819287.jt

      Sie müssen angemeldet sein um 819287.jt herunterzuladen.

      Login
    • 819287.dwg

      Sie müssen angemeldet sein um 819287.dwg herunterzuladen.

      Login
    • 819287m_D.dxf

      Sie müssen angemeldet sein um 819287m_D.dxf herunterzuladen.

      Login
Pali di captazione per conduttura HVI light su tetti piani
completa di piastra di connessione quadrupla per la
conduttura HVI light e set di fissaggio per il montaggio
della conduttura sul palo di captazione.
Per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 30 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
Pali di captazione dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Adattamento all'inclinazione del tetto fino a max 10 gradi.
Palo di captazione D 30 per conduttura HVI light SET II
Altezza complessiva 2800 mm
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare
separatamente.
Altezza: 2800 mm
Materiale tripode: Fe/tZn
Raggio tripode: 320 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 1300 mm
Distanza isolamento: 1095 mm
Lunghezza asta di captazione: 1500 mm
Materiale asta di captazione: Al
Max velocità delle raffiche di vento con 3 zoccoli da 17 Kg, 2 HVI light all’esterno: 132 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: FM D30 L2800 DBS R320 GFK AL STTZN
Art.: 819287
o similare.

Zertifikate



Technische Daten

Materiale tripode Fe/tZn
Raggio tripode 320 mm
Materiale tubo portante PRFV / Al
Lunghezza tubo portante 1300 mm
Distanza isolamento 1095 mm
Lunghezza asta di captazione 1500 mm
Materiale asta di captazione Al
Max velocità delle raffiche di vento con 3 zoccoli da 17 Kg, 2 HVI light all’esterno 132 km/h
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819287 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819287 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

SET I del palo di captazione 50 per conduttura HVI light altezza totale 2900 mm

1 Produkt

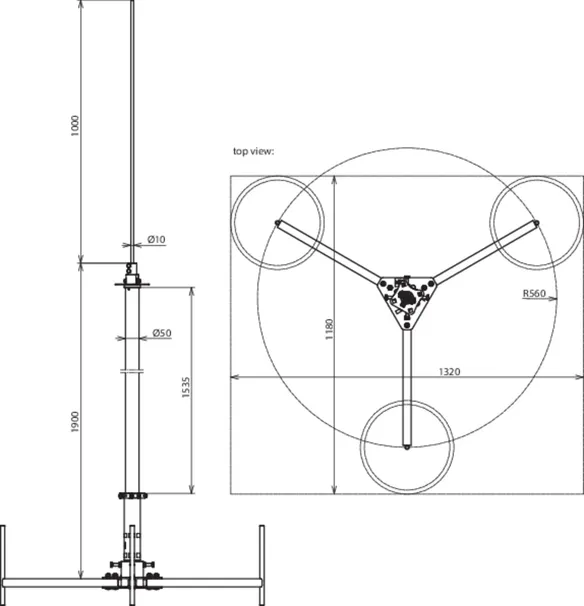

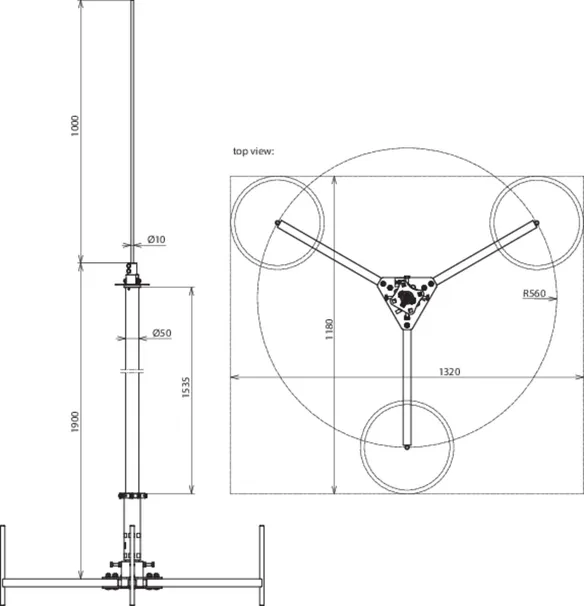

Art.-Nr. 819380 FM D50 10 2900 GFK AL DBS KB STTZN

GTIN 4013364241916, Zolltarifnr. (EU): 85389099, Bruttogewicht: 13.88 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 819380.stp

      Sie müssen angemeldet sein um 819380.stp herunterzuladen.

      Login
    • 819380.igs

      Sie müssen angemeldet sein um 819380.igs herunterzuladen.

      Login
    • 819380.jt

      Sie müssen angemeldet sein um 819380.jt herunterzuladen.

      Login
    • 819380.dwg

      Sie müssen angemeldet sein um 819380.dwg herunterzuladen.

      Login
    • 819380m_E.dxf

      Sie müssen angemeldet sein um 819380m_E.dxf herunterzuladen.

      Login
Pali di captazione per conduttura HVI light su tetti piani
completa di piastra di connessione quadrupla per la
conduttura HVI light e set di fissaggio per il montaggio
della conduttura sul palo di captazione.
Per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 50 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I pali di captazione sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 203 km/h.
Adattamento all'inclinazione del tetto fino a max 10 gradi.
Palo di captazione 50 per conduttura HVI light SET I
Altezza complessiva 2900 mm
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare separatamente.
Altezza: 2900 mm
Materiale tripode: Fe/tZn
Raggio tripode: 560 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 1900 mm
Distanza isolamento: 1535 mm
Lunghezza asta di captazione: 1000 mm
Materiale asta di captazione: INOX
Max velocità delle raffiche di vento con 3 zoccoli da 17 Kg, 2 HVI light all’esterno: 121 km/h
Max velocità delle raffiche di vento con 6 zoccoli da 17 Kg, 2 HVI light all’esterno: 166 km/h
Max velocità delle raffiche di vento con 9 zoccoli da 17 Kg, 2 HVI light all’esterno: 203 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: FM D50 10 2900 GFK AL DBS KB STTZN
Art.: 819380
o similare.

Zertifikate



Technische Daten

Materiale tripode Fe/tZn
Raggio tripode 560 mm
Materiale tubo portante PRFV / Al
Lunghezza tubo portante 1900 mm
Distanza isolamento 1535 mm
Lunghezza asta di captazione 1000 mm
Materiale asta di captazione INOX
Max velocità delle raffiche di vento con 3 zoccoli da 17 Kg, 2 HVI light all’esterno 121 km/h
Max velocità delle raffiche di vento con 6 zoccoli da 17 Kg, 2 HVI light all’esterno 166 km/h
Max velocità delle raffiche di vento con 9 zoccoli da 17 Kg, 2 HVI light all’esterno 203 km/h
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819380 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819380 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

SET II del palo di captazione 50 per conduttura HVI light altezza totale 3900 mm

1 Produkt

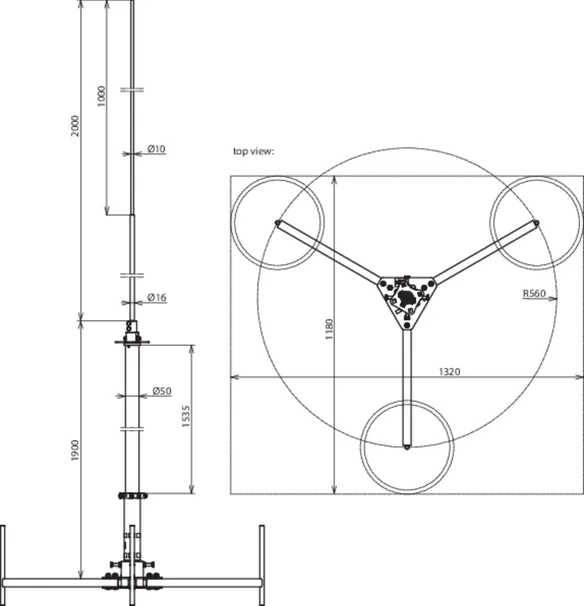

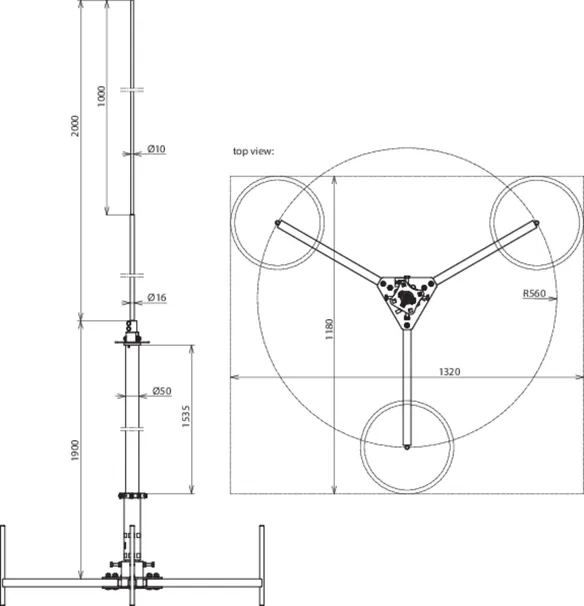

Art.-Nr. 819385 FM D50 16 10 3900 GFK AL DBS KB STTZN

GTIN 4013364241923, Zolltarifnr. (EU): 85389099, Bruttogewicht: 13.99 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 819385.stp

      Sie müssen angemeldet sein um 819385.stp herunterzuladen.

      Login
    • 819385.igs

      Sie müssen angemeldet sein um 819385.igs herunterzuladen.

      Login
    • 819385.jt

      Sie müssen angemeldet sein um 819385.jt herunterzuladen.

      Login
    • 819385.dwg

      Sie müssen angemeldet sein um 819385.dwg herunterzuladen.

      Login
    • 819385m_E.dxf

      Sie müssen angemeldet sein um 819385m_E.dxf herunterzuladen.

      Login
Pali di captazione per conduttura HVI light su tetti piani
completa di piastra di connessione quadrupla per la
conduttura HVI light e set di fissaggio per il montaggio
della conduttura sul palo di captazione.
Per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 50 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I pali di captazione sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 179 km/h.
Adattamento all'inclinazione del tetto fino a max 10 gradi.
Palo di captazione 50 per conduttura HVI light SET II
Altezza complessiva 3900 mm
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare separatamente.
Altezza: 3900 mm
Materiale tripode: Fe/tZn
Raggio tripode: 560 mm
Materiale tubo portante: PRFV/ Al
Lunghezza tubo portante: 1900 mm
Distanza isolamento: 1535 mm
Lunghezza asta di captazione: 2000 mm
Materiale asta di captazione: Al
Max velocità delle raffiche di vento con 3 zoccoli da 17 Kg, 2 HVI light all’esterno: 110 km/h
Max velocità delle raffiche di vento con 6 zoccoli da 17 Kg, 2 HVI light all’esterno: 147 km/h
Max velocità delle raffiche di vento con 9 zoccoli da 17 Kg, 2 HVI light all’esterno: 179 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: FM D50 16 10 3900 GFK AL DBS KB STTZN
Art.: 819385
o similare.

Zertifikate



Technische Daten

Materiale tripode Fe/tZn
Raggio tripode 560 mm
Materiale tubo portante PRFV/ Al
Lunghezza tubo portante 1900 mm
Distanza isolamento 1535 mm
Lunghezza asta di captazione 2000 mm
Materiale asta di captazione Al
Max velocità delle raffiche di vento con 3 zoccoli da 17 Kg, 2 HVI light all’esterno 110 km/h
Max velocità delle raffiche di vento con 6 zoccoli da 17 Kg, 2 HVI light all’esterno 147 km/h
Max velocità delle raffiche di vento con 9 zoccoli da 17 Kg, 2 HVI light all’esterno 179 km/h
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819385 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819385 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

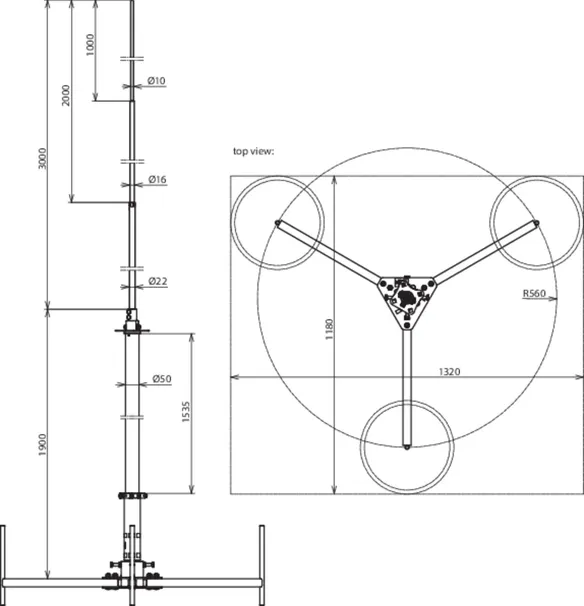

SET III del palo di captazione 50 per conduttura HVI light altezza totale 4900 mm

1 Produkt

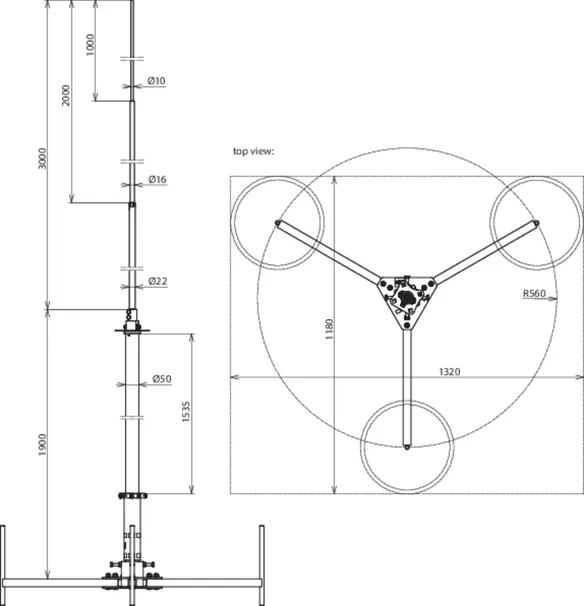

Art.-Nr. 819390 FM D50 22 16 10 4900 GFK AL DBS KB STTZN

GTIN 4013364241930, Zolltarifnr. (EU): 85389099, Bruttogewicht: 13.27 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819390.stp

      Sie müssen angemeldet sein um 819390.stp herunterzuladen.

      Login
    • 819390.igs

      Sie müssen angemeldet sein um 819390.igs herunterzuladen.

      Login
    • 819390.jt

      Sie müssen angemeldet sein um 819390.jt herunterzuladen.

      Login
    • 819390.dwg

      Sie müssen angemeldet sein um 819390.dwg herunterzuladen.

      Login
    • 819390m_E.dxf

      Sie müssen angemeldet sein um 819390m_E.dxf herunterzuladen.

      Login
Pali di captazione per conduttura HVI light su tetti piani
completa di piastra di connessione quadrupla per la
conduttura HVI light e set di fissaggio per il montaggio
della conduttura sul palo di captazione.
Per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 50 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I pali di captazione sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 147 km/h.
Adattamento all'inclinazione del tetto fino a max 10 gradi.

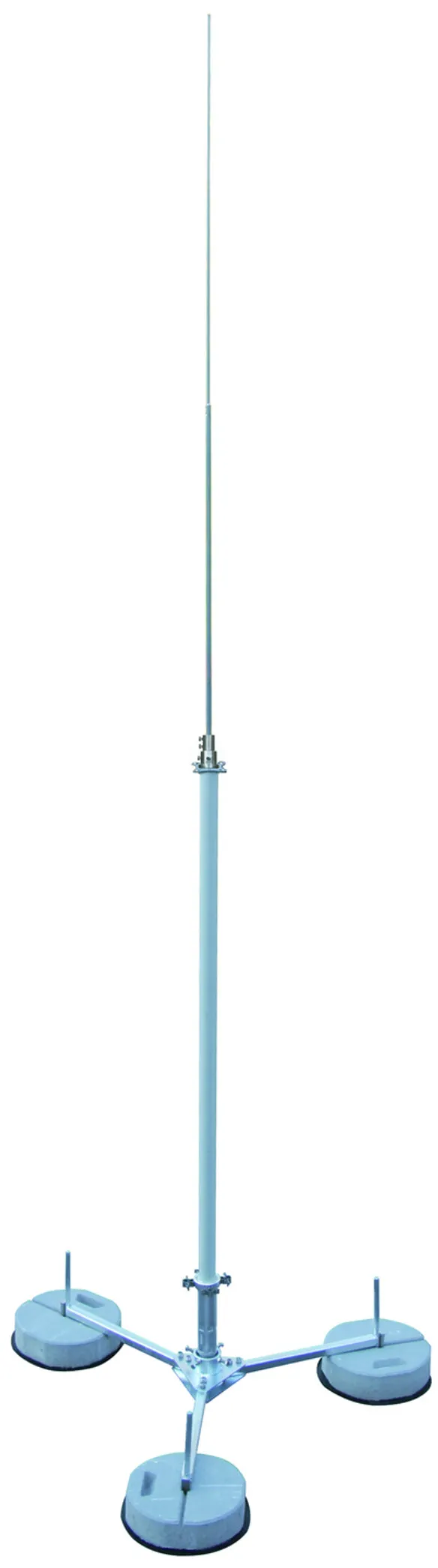

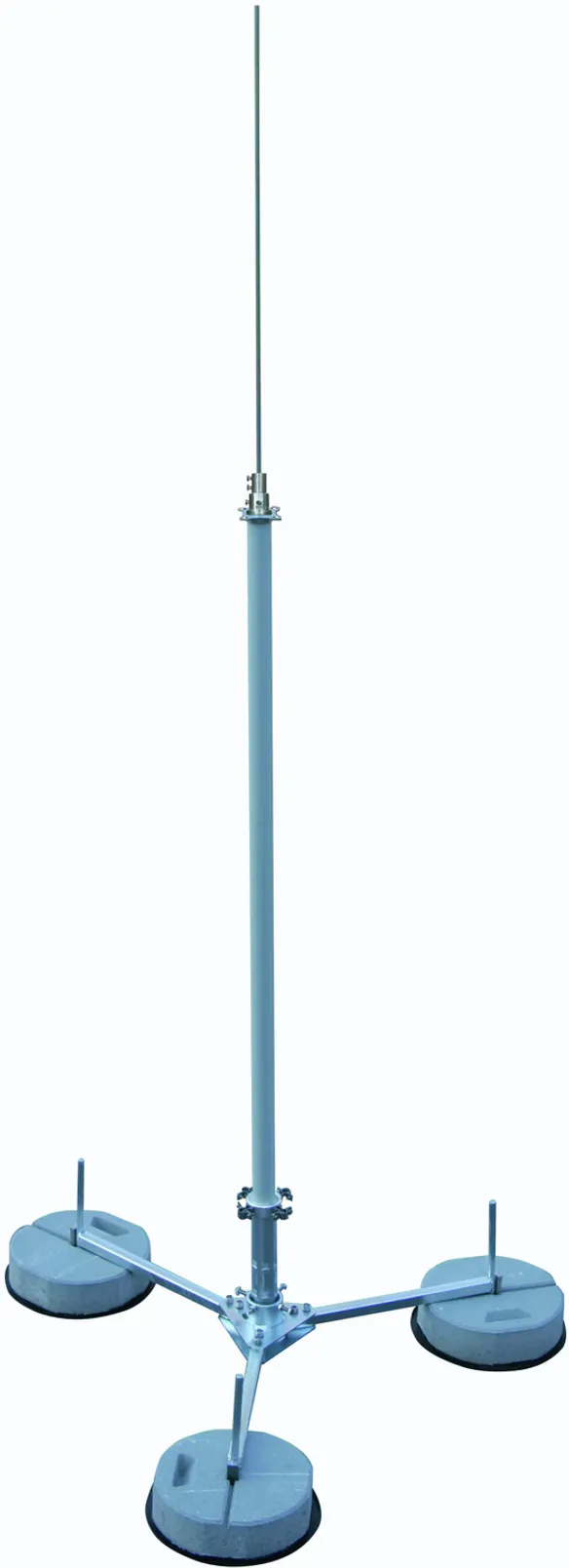

Palo di captazione 50 per conduttura HVI light SET III
Altezza complessiva 4900 mm
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare separatamente.
Altezza: 4900 mm
Materiale tripode: Fe/tZn
Raggio tripode: 560 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 1900 mm
Distanza isolamento: 1535 mm
Lunghezza asta di captazione: 3000 mm
Materiale asta di captazione: Al
Max velocità delle raffiche di vento con 3 zoccoli da 17 Kg, 2 HVI light all’esterno: 97 km/h
Max velocità delle raffiche di vento con 6 zoccoli da 17 Kg, 2 HVI light all’esterno: 124 km/h
Max velocità delle raffiche di vento con 9 zoccoli da 17 Kg, 2 HVI light all’esterno: 147 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: FM D50 22 16 10 4900 GFK AL DBS KB STTZN
Art.: 819390
o similare.

Zertifikate



Technische Daten

Materiale tripode Fe/tZn
Raggio tripode 560 mm
Materiale tubo portante PRFV / Al
Lunghezza tubo portante 1900 mm
Distanza isolamento 1535 mm
Lunghezza asta di captazione 3000 mm
Materiale asta di captazione Al
Max velocità delle raffiche di vento con 3 zoccoli da 17 Kg, 2 HVI light all’esterno 97 km/h
Max velocità delle raffiche di vento con 6 zoccoli da 17 Kg, 2 HVI light all’esterno 124 km/h
Max velocità delle raffiche di vento con 9 zoccoli da 17 Kg, 2 HVI light all’esterno 147 km/h
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819390 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819390 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
back to top
