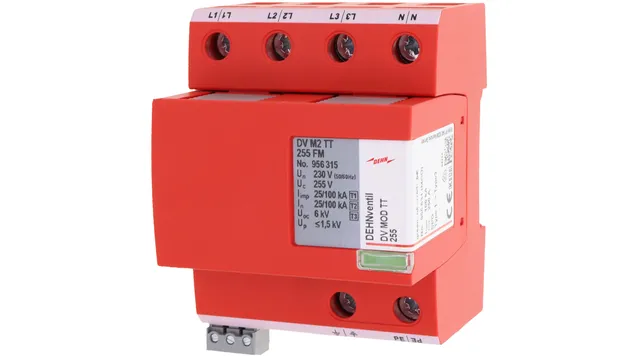

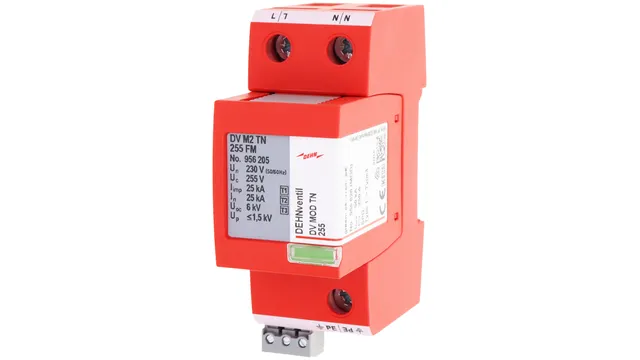

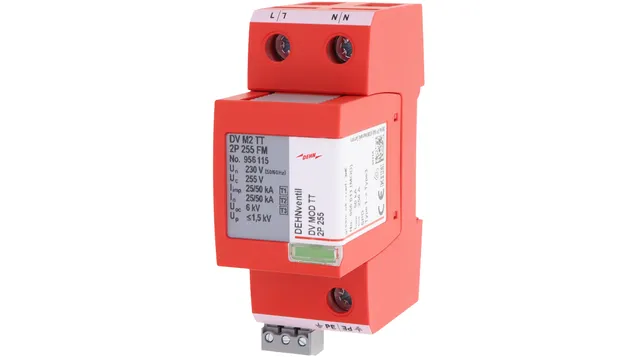

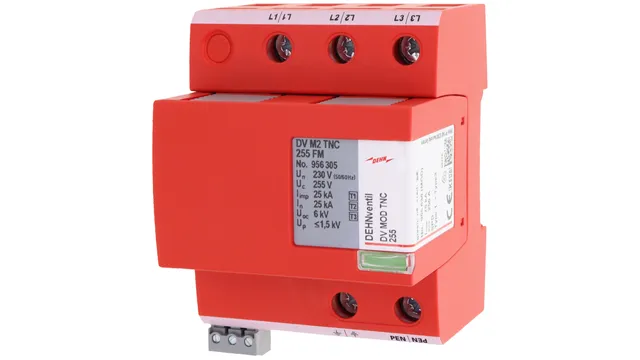

Questo scaricatore combinato compatto dà il meglio di sé nei quadri elettrici industriali di bassa tensione. Garantisce contemporaneamente il collegamento equipotenziale antifulmine e la protezione delle utenze finali. Adatto a reti industriali con correnti di rete fino a 100 kA e classi di protezione da 1 a 4.

La massima protezione a monte passa da 315 A a 250 A, liberando spazio nell’area di connessione dei quadri elettrici in bassa tensione. Un ulteriore vantaggio: Conduttori più corti per il collegamento consentono l'uso di sezionatori NH1 invece degli NH2 precedentemente necessari.

Rispetto al modello precedente, DEHNventil M2 è largo solo la metà. La precedente connessione passante con doppio morsetto non è quindi più possibile. Se si preferisce questo tipo di connessione, è possibile utilizzare STAK 25 (Art. 952589) per la conduzione sicura di correnti fino a 100 A. 

rispetto alla versione precedente: 

• Metà larghezza rispetto a DEHNventil M: 4 moduli DIN 
• Comodo meccanismo per sostituire facilmente il modulo 
• Moduli singoli: Un modulo per tutte le interconnessioni dello scaricatore 
• Segnalamento remoto sempre incluso 
• È possibile il montaggio ruotato: Rotazione di 180° 
• Fusibile di protezione max: 250 A - Più spazio libero grazie alle dimensioni ridotte del sezionatore sotto carico con fusibile NH1 (invece di NH2) 
• 5 varianti anziché 10 
• Scaricatore combinato di tipo 1+2+3 con tecnologia spinterometrica RAC

No, è un esempio di ausilio per il montaggio solitamente realizzato autonomamente dagli installatori. Per ulteriori informazioni, contattaci. I dettagli di contatto sono riportati in fondo alla pagina.

No, le morsettiere a gabbia utilizzate garantiscono un collegamento sicuro anche senza puntalini. 

DEHNventil M2 è uno scaricatore combinato Tipo 1+2+3 conforme alla norma DIN EN 61643-11, che impone l'indicazione della tensione di prova per la verifica di tipo 3. Il valore U_OC rappresenta quindi la “tensione a vuoto” del generatore ibrido nel punto di connessione del dispositivo sottoposto a test e, nel caso di DEHNventil M2, è di 6 kV. 

La capacità di estinzione della corrente susseguente (I_fi) secondo la norma DIN EN 61643-11 indica la massima corrente di cortocircuito che l'SPD può interrompere autonomamente senza protezioni esterne. Idealmente, questo valore è maggiore o uguale alla resistenza al cortocircuito (I_sccr), che rappresenta la massima corrente del sistema elettrico in combinazione con il dispositivo di disconnessione previsto. (DIN EN 61643-11). DEHNventil M2 interrompe autonomamente correnti fino a 100 kAeff (test VDE).

DEHNventil M2 può essere utilizzato in quadri con correnti di cortocircuito superiori a 50 kA_eff (certificato VDE). Ulteriori test confermano l’impiego fino a 100 kA_eff (220 kA di picco). 

Secondo la norma DIN VDE 0100-534 (2016-10), per gli scaricatori Tipo 1 è richiesta la connessione sia al conduttore di protezione dell’impianto sia alla barra principale di terra. Entrambi i collegamenti sono visibili nella figura fornita: la connessione al conduttore di protezione avviene tramite la piastra di montaggio collegata a terra (connessione destra sul DEHNventil M2), mentre la connessione alla barra principale di terra avviene tramite il collegamento sinistro alla barra collettiva di terra (PE).  

Nota: negli impianti industriali con sezioni superiori a 150 mm² è possibile rinunciare a una connessione separata dello scaricatore alla barra principale di terra, essendo già presenti collegamenti di sezione adeguata. Tale indicazione è riportata anche nella brochure "Protezione da sovratensioni negli impianti in bassa tensione" pubblicata da ZVEH (pagina 21, domanda 6). 

La piastra di montaggio mostrata non è realizzata in alluminio, ma in rame stagnato galvanicamente (Cu/gal Sn). I componenti stagnati galvanicamente offrono protezione anticorrosiva e sono comunemente utilizzati, ad esempio, nei capicorda in rame. Pertanto, la combinazione del materiale della barra collettiva PE (rame) con la piastra di montaggio (Cu/gal Sn) non presenta rischi di corrosione.

Secondo la norma DIN EN 60999-1, tutte le connessioni a morsetto con o senza vite. devono consentire il collegamento diretto di tutti i tipi di conduttori non preparati. 
I morsetti utilizzati per il contatti di segnalazione remota e per il collegamento del DEHNventil M2 sono morsetti “a gabbia”, che assicurano un collegamento efficace e sicuro anche per conduttori multipolari senza la necessità di utilizzare puntalini. Un esempio di collegamento è riportato nella guida di installazione. Le istruzioni di installazione sono disponibili nei dati tecnici dei nostri prodotti DEHNventil M2. 

DEHNventil è disponibile anche per sistemi con barre da 40 mm: Gli scaricatori combinati DEHNventil ZP TNC (cod. art. 900 390) e DEHNventil ZP TT (cod. art. 900 391) sono progettati specificamente per il campo di connessione delle barre da 40 mm nei vani contatori. DEHNventil ZP è indicato per edifici dotati di parafulmine esterno nelle classi I e II. Per edifici residenziali con parafulmini esterni delle classi III/IV o privi di protezione esterna, si consiglia la linea consolidata DEHNshield ZP, come ad esempio il DSH ZP 2 SG TT 255.
