Proteggere le centrali fotovoltaiche alpine
Un concetto di protezione professionale protegge i moduli solari, gli inverter e il monitoraggio dell'impianto dai danni causati da fulmini e pericolose sovratensioni.
Scegli l’affidabile tecnologia di DEHN per proteggere i rendimenti fotovoltaici e i costosi investimenti nelle regioni di alta montagna.
Nuova legge federale per garantire l'approvvigionamento elettrico in inverno
La Legge federale sulle “Misure urgenti volte a garantire a breve termine l’approvvigionamento elettrico durante l’inverno” spiana la strada all'espansione degli impianti fotovoltaici al suolo nelle regioni montuose svizzere.
L'utilizzo di impianti fotovoltaici nelle zone alpine offre numerosi vantaggi: Garantisce sicurezza energetica e rendimenti annui più elevati.
I grandi impianti nelle zone alpine possono garantire la sicurezza energetica, soprattutto nei mesi invernali, quando in Svizzera c'è spesso il rischio di una carenza di energia elettrica. Inoltre, la posizione elevata consente una maggiore produzione di energia fotovoltaica rispetto agli impianti al suolo che si trovano a valle. Ciò è dovuto al maggiore e più lungo irraggiamento solare e al funzionamento più efficiente dei pannelli solari a basse temperature.
Ma l'altitudine comporta anche dei rischi: A causa della loro esposizione nelle regioni di alta montagna, le centrali fotovoltaiche alpine sono particolarmente vulnerabili agli effetti diretti e indiretti dei fulmini.
Per evitare danni, si raccomanda un concetto di protezione globale per la messa a terra, la protezione da fulmini e sovratensioni. Ciò evita guasti e riparazioni, che sono particolarmente complessi in inverno nelle regioni alpine difficilmente accessibili.
Assicurati i rendimenti fotovoltaici e gli impianti fotovoltaici alpini con le soluzioni DEHN!
Tutti i prodotti per il concetto di protezione
/https://dxeifbnwdc27t.cloudfront.net/image/868612809735/image_h7jv2iqh1t16j0pf3k9gj4230q)
Potentialsteuerung
Potentialsteuerungsmaßnahmen, z.B. durch geprüfte Gittermatten; zur Vermeidung gefährlicher Schritt- und Berührungsspannung.
/https://dxeifbnwdc27t.cloudfront.net/image/868612809735/image_l8g7kttudl56fd81r54nj3m653)
Potentialausgleich im EX-Bereich
Potentialausgleichsmaßnahmen speziell für den explosionsgefährdeten Bereich, z.B. Potentialausgleichsschienen, Bandrohrschellen und Klemmen. Zündfunkenfrei und gegen Selbstlockern gesichert.
/https://dxeifbnwdc27t.cloudfront.net/image/868612809735/image_ukvmkgkg8h62370tnaagi4ms0n)
Trennfunkenstrecke EXFS 100
Oberirdisch installierte Trennfunkenstrecke zum Schutz oberirdischer Isolierstücke; einfache Wartung/Prüfung durch oberirdische Installation außerhalb des Ex-Bereiches
929161
DEHNpatch CL8 EA
Universeller, platzsparender Kombi-Ableiter in 19 mm Baubreite und RJ45. Schutz von Anwendungen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.
/https://dxeifbnwdc27t.cloudfront.net/image/868612809735/image_m9821om1lh5mp24tb558hi2b0k)
DEHNventil M2 255 FM
Modularer Kombi-Ableiter Typ 1+2+3 mit RAC-Funkenstreckentechnologie und FM-Kontakt; 230/400 V AC.
961140
DEHNbloc Maxi 1 440
Scaricatore coordinato monopolare per corrente di fulmine per l'utilizzo in sistemi a 400 / 690 V.
961145
DEHNbloc Maxi 1 440 FM
Scaricatore coordinato monopolare per corrente di fulmine per l'utilizzo in sistemi a 400 / 690 V; con contatto di scambio pulito per il telesegnalamento.
900076
DEHNcombo YPV
Scaricatore combinato per sistemi di alimentazione fotovoltaici fino a 1500 V DC; con contatto di scambio pulito per il telesegnalamento.
927271
BLITZDUCTORconnect
Scaricatore per corrente di fulmine e per sovratensioni di utilizzo universale. Per la protezione di circuiti CMR, di sistemi bus e di sistemi di telecomunicazione.
929161
DEHNpatch Class EA
Scaricatore combinato universale e salvaspazio per reti dati e per applicazioni Ethernet. Con display di stato per facilitare la manutenzione.
540249
UNI-Erdungsklemme NIRO
Zum Einbinden der Montagesysteme von PV-Anlagen in Funktionspotentialausgleich / Funktionserdung und Blitzschutz-Potentialausgleich.
372279
Anschlussklemmen für Stahlträger
Schwere Ausführung für den Anschluss an Stahlkonstruktionen. Gegen Selbstlockern gesichert. Für Ex-Bereiche Zone 2/22.
391079
MV-Klemme mit Arretiernase
MehrzweckVerbindungs-Klemme mit Arretiernase zur universellen Verwendung als Kreuz-, T- und Parallelklemme; zweiteilig.
860010
Runddraht
Nach DIN EN 62561-2 (VDE 0185-561-2), für den Einsatz bei Blitzschutz- und Erdungsanlagen.

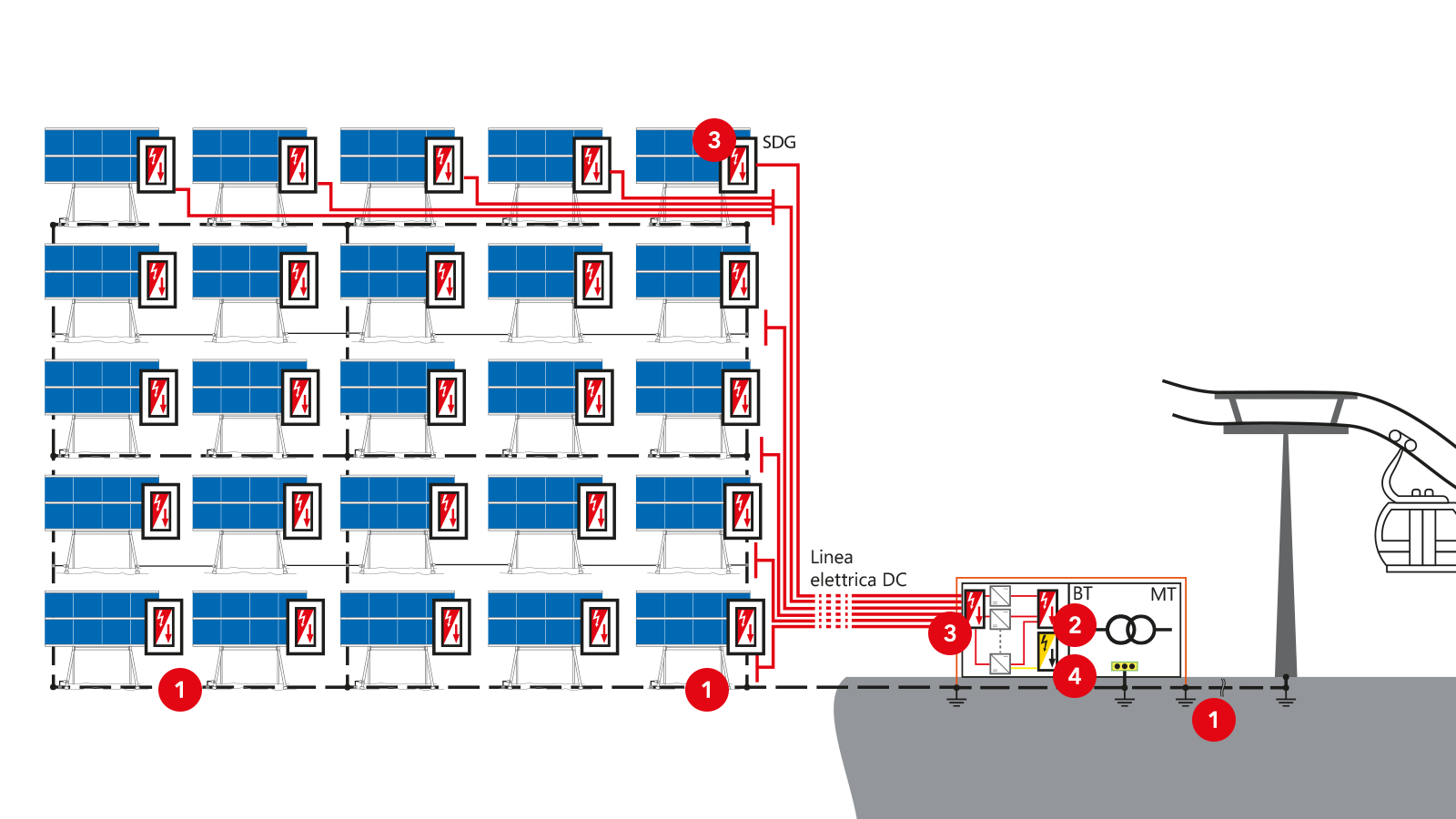

Componenti per una protezione affidabile
La base per un'efficace protezione da fulmini e sovratensioni nei grandi impianti fotovoltaici alpini è un impianto di messa a terra ammagliato, che forma un grande sistema globale di messa a terra e riduce notevolmente l'influenza della tensione sui cavi di collegamento in caso di fulmine. Allo stesso tempo, serve a condurre in modo sicuro le correnti di cortocircuito in caso di eventuali guasti sul lato DC o AC o sul lato di bassa o alta tensione.
Il parafulmine esterno impedisce che i fulmini colpiscano direttamente i moduli fotovoltaici. Le centrali fotovoltaiche alpine sono particolarmente vulnerabili agli effetti diretti e indiretti dei fulmini a causa della loro esposizione e della grande estensione spaziale.
Per la scelta dei dispositivi di protezione dalle sovratensioni occorre rispettare le specifiche della norma IEC 61643-32. La norma 32 fornisce indicazioni sulla capacità minima di scarica degli scaricatori che possono essere utilizzati nei parchi solari, facilitando così la scelta.
Servizi DEHN
DEHNconcept
Realizziamo il concetto completo di protezione dai fulmini per il tuo impianto fotovoltaico alpino, dall'analisi del rischio alla pianificazione del budget.
DEHNplan
Grazie al software compatibile con il BIM, è possibile progettare impianti di messa a terra e parafulmini esterni conformi alle norme.
Hai domande sulla protezione delle centrali fotovoltaiche alpine?
Per domande sui prodotti o sulle applicazioni, sulla pianificazione, sull'analisi dei rischi o sulle prescrizioni normative: Gli esperti del supporto tecnico saranno lieti di aiutarti.
Via telefono, e-mail o, previo accordo, anche sul posto.
Al supporto tecnico
