Protection contre les surtensions pour les installations photovoltaïques montées sur des bâtiments résidentiels
La protection contre les surtensions est un élément crucial pour les installations photovoltaïques montées sur des bâtiments résidentiels. Pour assurer le fonctionnement fiable de l’installation photovoltaïque et pour éviter les temps d’arrêt et les conséquences financières dues aux frais de réparation, un concept de protection adapté est indispensable.
/www.elvatec.ch/store/f/55602662/HDVORSCHAU/941300.jpg)

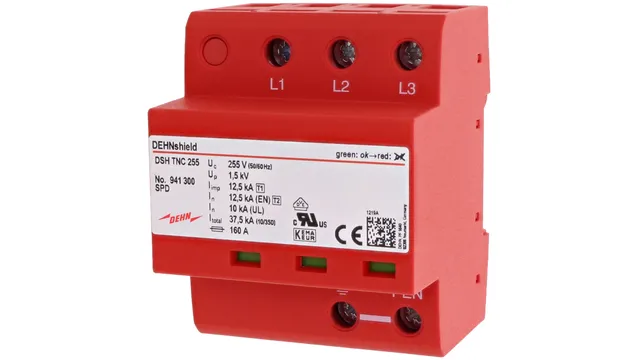

941300
DEHNshield TNC
Parafoudre multipolaire optimisé DEHNshield, type 1 + type 2 conforme à la norme NF EN 61643-11. La technologie d'éclateur à faible ecombrement sans soufflage permet de limité l'espace avec seulement 1 mod /pôle.
/www.elvatec.ch/store/f/55602778/HDVORSCHAU/941310.jpg)

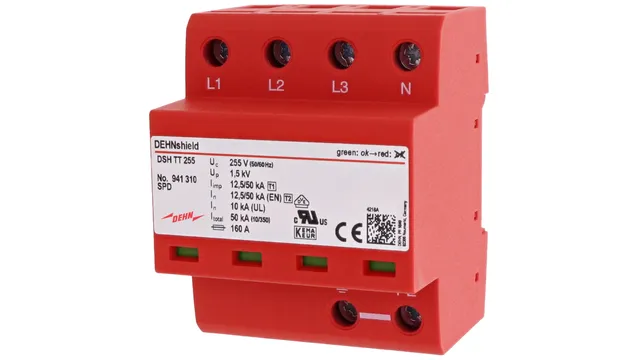

941310
DEHNshield TT
Parafoudre multipolaire optimisé DEHNshield, type 1 + type 2 conforme à la norme NF EN 61643-11. La technologie d'éclateur à faible ecombrement sans soufflage permet de limité l'espace avec seulement 1 mod /pôle.
/www.elvatec.ch/store/f/55602730/HDVORSCHAU/941400.jpg)
941400
DEHNshield TNS
Parafoudre multipolaire optimisé DEHNshield, type 1 + type 2 conforme à la norme NF EN 61643-11. La technologie d'éclateur à faible ecombrement sans soufflage permet de limité l'espace avec seulement 1 mod /pôle.
/www.elvatec.ch/store/f/55039153/HDVORSCHAU/922220.jpg)
922220
DEHNbox TC B 180
Parafoudre compact et peu encombrant dans un boîtier en plastique avec technologie de connexion push-in et indication d'état pour protéger une paire à interfaces symétriques, en particulier les interfaces de télécommunication jusqu'à VVDSL et G.fast (jusqu'à 1 Gbit / s).
/www.elvatec.ch/store/f/60666761/HDVORSCHAU/929161.jpg)

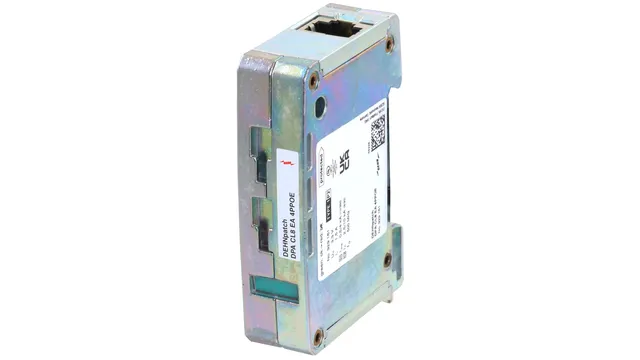

929161
DEHNpatch Class EA
Parafoudre RJ45 peu encombrant de 19 mm de largeur avec indication d'état visuel. Pour réseaux Ethernet industriel, caméras, Power over Ethernet (conforme IEEE 802.3 à 4PPoE) t pour applications similaires en câblage structuré selon la classe E jusqu'à 500 MHz.
/www.elvatec.ch/store/f/59024722/HDVORSCHAU/942565.jpg)

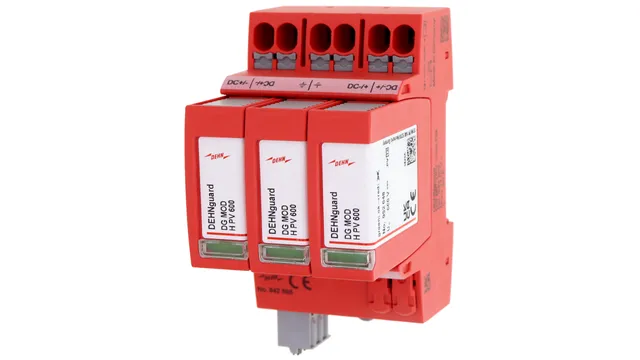

942565
DEHNguard MP YPV 1200 FM
Parafoudre multipolaire DEHNguard MP YPV, type 2 selon EN 61643-31, comprenant une embase avec modules de protection enfichables et borne de raccordement double push-in pour le câblage de dérivation et le câblage en série.
/www.elvatec.ch/store/f/61221987/HDVORSCHAU/900921.jpg)

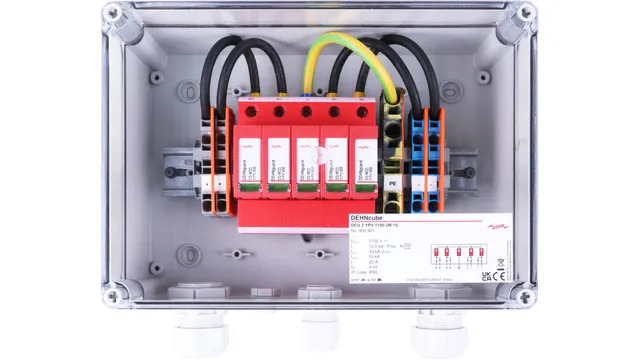

900921
DEHNcube 2 YPV
Coffrets de raccordement pour générateur DCU 2 YPV 1100 2M 1S avec indice de protection IP65. Selon DIN EN IEC 61439-2 pour protéger deux entrées MPP et un cordon chacune.
/www.elvatec.ch/store/f/61221938/HDVORSCHAU/900910.jpg)

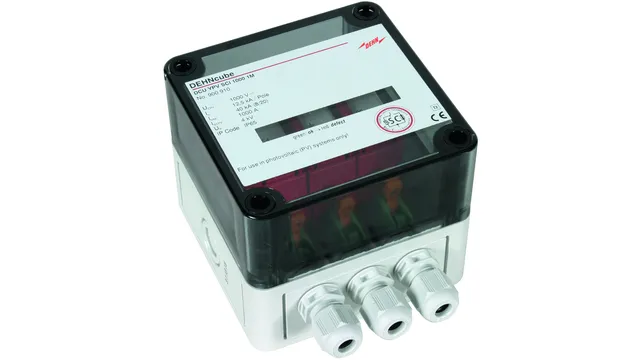

900910
DEHNcube YPV SCI 1000 1M
Parafoudre multipolaire DEHNcube YPV SCI 1000 1M avec indice de protection IP65. Type 2 selon EN 61643-31 pour protéger 1 entrée MPP.
/www.elvatec.ch/store/f/61221961/HDVORSCHAU/900920.jpg)

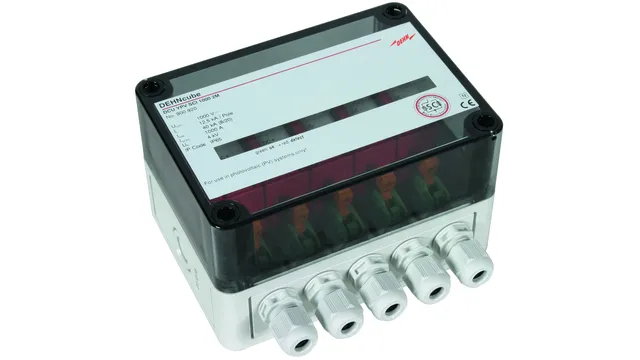

900920
DEHNcube YPV SCI 1000 2M
Parafoudre multipolaire DEHNcube YPV SCI 1000 2M avec indice de protection IP65. Type 2 selon EN 61643-31 pour protéger 2 entrées MPP.
/www.elvatec.ch/store/f/60935140/HDVORSCHAU/942310.jpg)

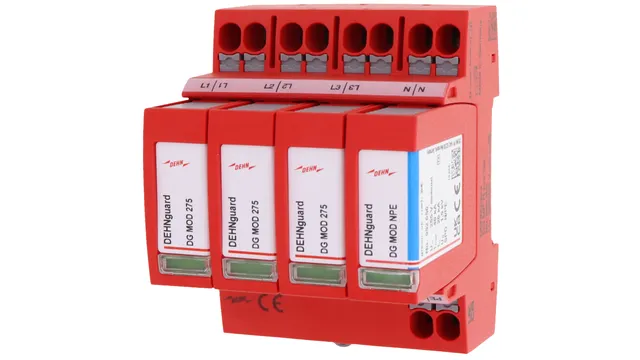

942310
DEHNguard MP TT
Parafoudre multipolaire DEHNguard MP, type 2 + type 3 selon EN 61643-11, comprenant une embase avec modules de protection enfichables et borne de raccordement à double connexion rapide push-in pour le câblage de dérivation et le câblage en série.
/www.elvatec.ch/store/f/60935090/HDVORSCHAU/942400.jpg)

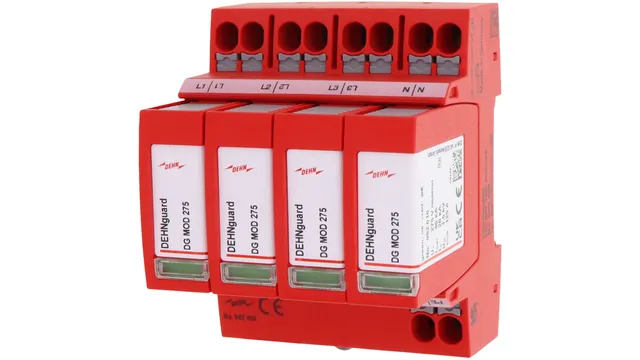

Exigences concernant la protection contre les surtensions
En installant un nouveau système photovoltaïque ou en agrandissant un système déjà en place, on intervient sur l’installation électrique existante. Le raccordement électrique se fait par un circuit dédié ou un nouveau circuit qui doit être conçu selon les normes en vigueur. Pour ce cas, les normes exigent une protection contre les surtensions côté AC (NIN 2020) et d’une protection spéciale de l’onduleur côté DC (SN EN 62305).
D’une manière générale, les composants de protection doivent être placés le plus près possible de l’appareil à protéger. Les lieux de montage sont les suivants :
- Protection côté AC – dans l’armoire à compteurs ou directement à la sortie AC de l’onduleur
- Protection côté DC – dans un coffret de raccordement de générateur, directement en amont de l’onduleur
Si la longueur de câble entre l’onduleur et le parafoudre est supérieure à 10 m, il est recommandé d’utiliser un autre parafoudre de type 2. Normalement, s’il n’est pas installé directement près de l’onduleur, le système de stockage sur batterie n’a pas besoin d’une protection supplémentaire contre les surtensions.
Concept de protection complet
Protection contre les surtensions dans une maison individuelle
Les maisons individuelles modernes deviennent de plus en plus « électriques ». La protection contre les surtensions est donc un aspect particulièrement important. Un concept de protection efficace contre les surtensions protège les systèmes et dispositifs électriques ou électroniques contre les dommages causés par des tensions excessives.
Découvrez comment protéger non seulement votre installation photovoltaïque, mais également votre prise de rechargement murale et votre domotique intelligente.
Lien vers le concept de protectionTéléchargements
Utilisez le filtre pour afficher rapidement le sujet recherché. Si vous souhaitez obtenir plus d’informations, nous répondrons volontiers à toutes vos questions.
| Brochure | DEHN protège les installations photovoltaïques | Protection contre la foudre et les surtensions pour les installations sur toitures et au sol | .pdf 3 MB |
| Proposition de protection | Installations photovoltaïques de toiture | Protection contre la foudre et les surtensions pour les installations photovoltaïques de toiture | .pdf 3.2 MB |
| Flyer | DEHNguard MP YPV | Parafoudre DC de type 2 avec double borne push-in. | .pdf 301 KB |
