Überspannungsschäden vermeiden,
PV-Anlagen schützen
PV-Anlagen schützen
Generatoranschlusskästen für Photovoltaikanlagen
Die anschlussfertige Systemlösung DEHNcube PV schützt Wechselrichter und PV-Module vor Überspannungen. Der Generatoranschlusskasten ist für 1 MPP-, 2 MPP und 3 MPP-Anwendungen sowie für die gängigen Wechselrichtertypen verfügbar. Mit original MC4-Steckverbindung oder Schraubanschlusstechnik / Kabeleinführung.
Alle Vorteile
auf einen Blick
Flexible Anschlusstechnik
Ob Push-in-Technik oder original MC4-Steckverbindung - wählen Sie die Produktvariante, die am besten zu Ihren Installationsanforderungen passt.
Einfache und schnelle Installation
Eine werksseitige Vormontage aller wichtiger Komponenten erspart Ihnen wertvolle Zeit.
Schnelle Wandmontage
Die in der Gehäuserückwand gut zugänglichen Montagelöcher erleichtern die Installation.
Geschützte PV-Anlage
Der integrierte Ableiter schützt Wechselrichter und PV-Module vor Überspannungen.
Produktvarianten
Für Gebäude mit äußerem Blitzschutz
Trennungsabstand nicht eingehalten
Überspannungsschutz DC
Typ 1 Kombi-Ableiter DEHNcombo
900975

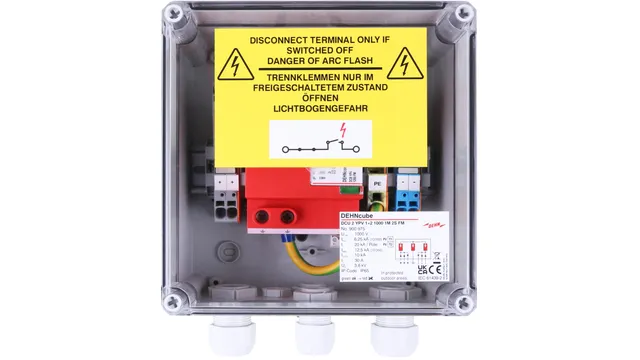

DEHNcube 2 YPV 1+2 1000 1M 2S FM
Scatola di derivazione del generatore DCU 2 YPV 1+2 1000 1M 2S FM con grado di protezione IP65. Secondo la norma DIN EN IEC 61439-2 per la protezione di un ingresso MPP e due stringhe.
900976

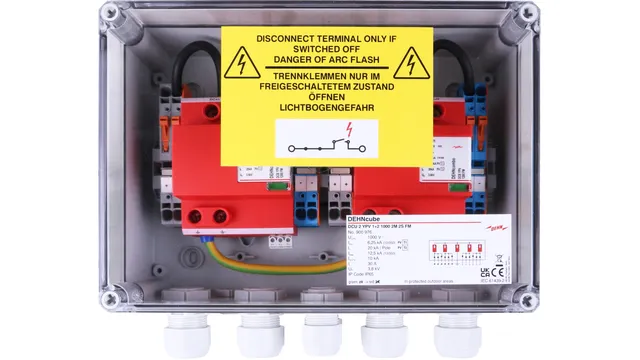

DEHNcube 2 YPV 1+2 1000 2M 2S FM
Scatola di derivazione del generatore DCU 2 YPV 1+2 1000 2M 2S FM con grado di protezione IP65. Secondo la norma CEI EN IEC 61439-2 per la protezione di due ingressi MPP e due stringhe ciascuno.

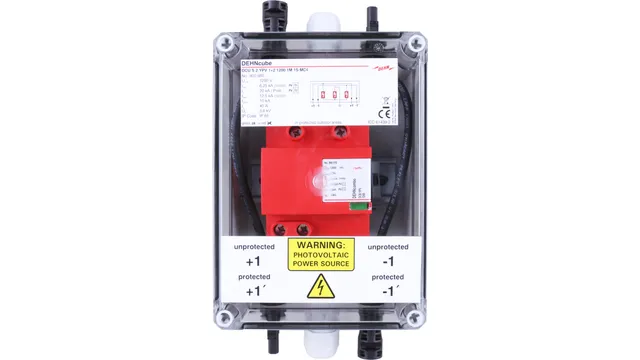

900985
DEHNcube 2 YPV 1+2 1200 1M 1S MC4
Scatola di derivazione del generatore DCU 2 YPV 1+2 1200 1M 1S MC4 con grado di protezione IP65. Secondo la norma DIN EN IEC 61439-2 per la protezione di un ingresso MPP e una stringa.

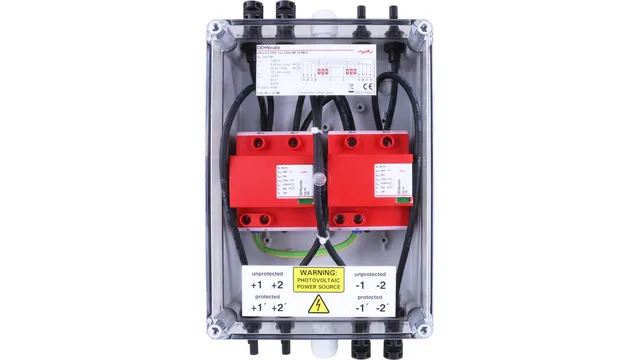

900986
DEHNcube 2 YPV 1+2 1200 2M 1S MC4
Scatola di derivazione del generatore DCU 2 YPV 1+2 1200 2M 1S MC4 con grado di protezione IP65. Secondo la norma DIN EN IEC 61439-2 per la protezione di due ingressi MPP e una stringa ciascuno.

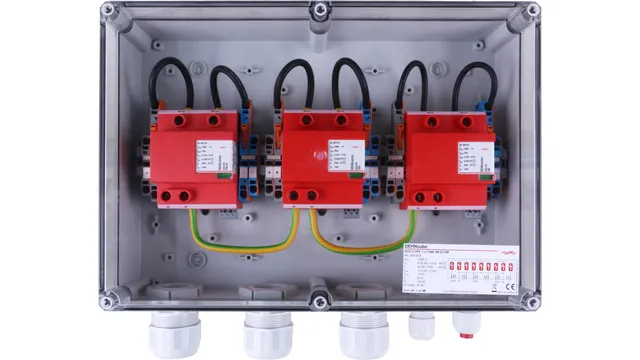

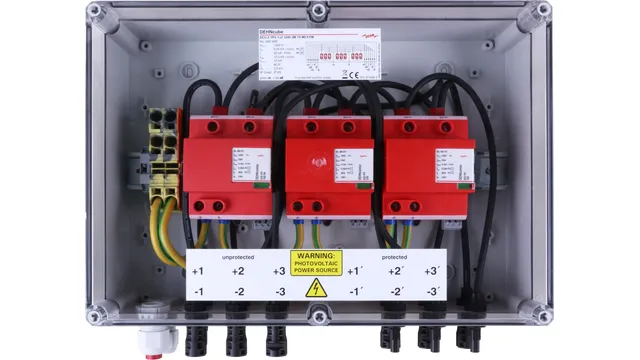

900978
DEHNcube 2 YPV 1+2 1000 3M 2S FM
Generatoranschlusskasten für PV-Systeme bis zu 1000 V DC mit Trennklemmen zum Schutz von drei MPP-Eingängen und je zwei Strings. Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.
900987

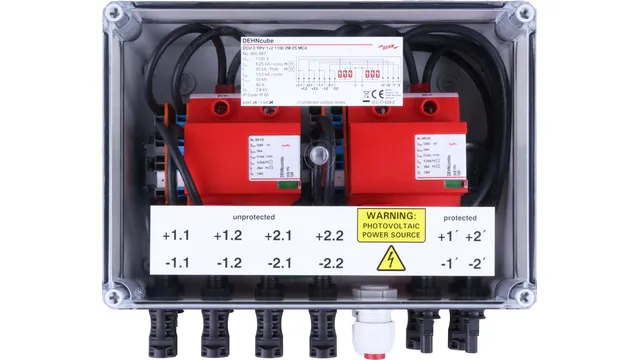

DEHNcube 2 YPV 1+2 1200 2M 2S MC4
Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von zwei MPP-Eingängen und je zwei Strings.
Für Gebäude ohne äußeren Blitzschutz |
Für Gebäude mit äußerem Blitzschutz und Trennungsabstand eingehalten
Überspannungsschutz DC
Typ 2 Ableiter DEHNguard YPV

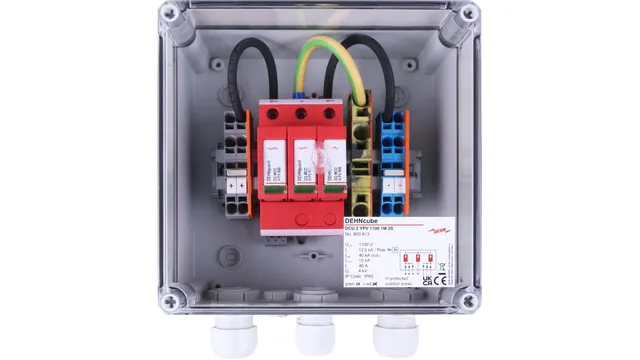

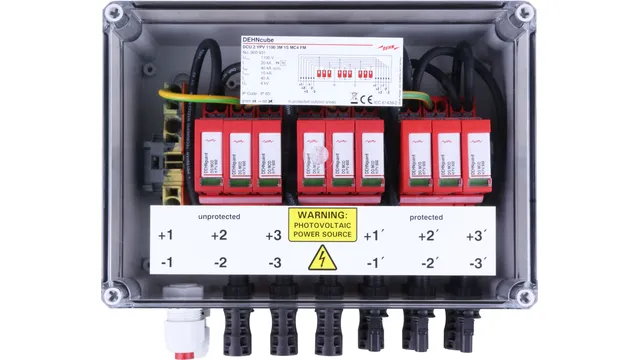

900911
DEHNcube 2 YPV 1100 1M 1S MC4 FM
Scatola di derivazione del generatore DCU 2 YPV 1100 1M 1S MC4 FM con grado di protezione IP65. Secondo la norma CEI EN IEC 61439-2 per la protezione di un ingresso MPP e una stringa.
929161
DEHNpatch class EA (new)
The ultimate protection for high-speed Ethernet up to 10 GBit/s and 4PPoE. Suitable for structured cabling up to Class EA (500 MHz). Fully shielded RJ45 adapter design for DIN rail mounting. Status indication and optional earthing connection.

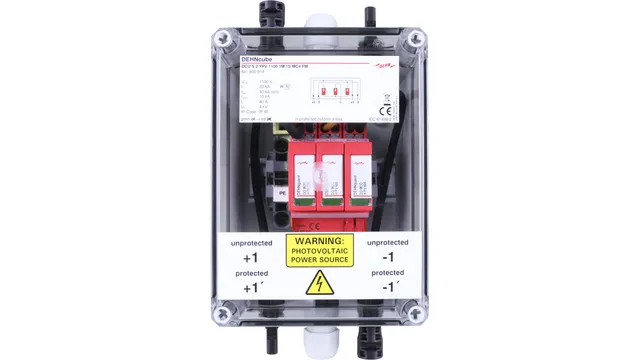

900918
DEHNcube S 2 YPV 1100 1M 1S MC4 FM
Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von einem MPP-Eingang und einem String.
929121
DEHNpatch Class E
Designed for applications up to 1 Gbit Ethernet and PoE++/4PPoE, protecting systems up to 250 MHz. Features a fully shielded adapter with gas discharge tube and filter matrix technology. DIN rail mountable for structured cabling and industrial Ethernet.

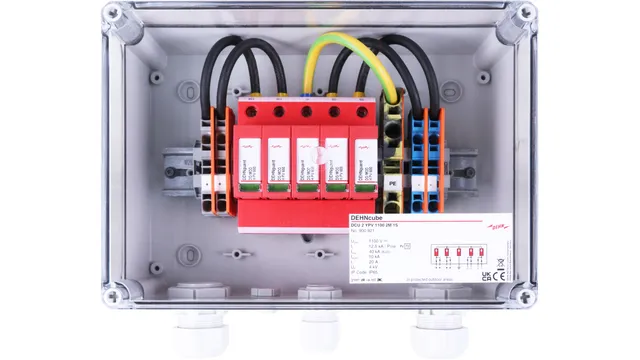

900923

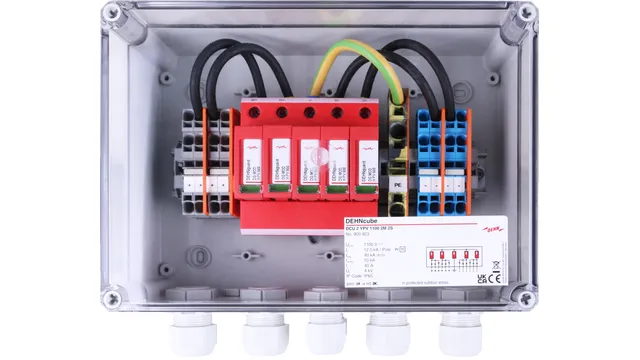

DEHNcube 2 YPV 1100 2M 2S
Scatola di derivazione del generatore DCU 2 YPV 1100 2M 2S con grado di protezione IP65. Secondo la norma CEI EN IEC 61439-2 per la protezione di due ingressi MPP e due stringhe ciascuno.
900924
DEHNcube 2 YPV 1100 2M 1S MC4
Scatola di derivazione del generatore DCU 2 YPV 1100 2M 1S MC4 con grado di protezione IP65. Secondo la norma DIN EN IEC 61439-2 per la protezione di due ingressi MPP e una stringa ciascuno.
900926

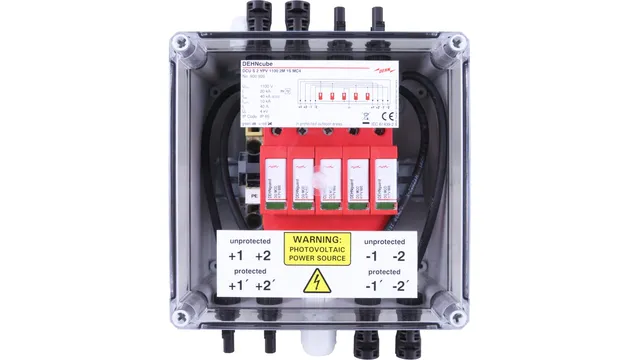

DEHNcube S 2 YPV 1100 2M 1S MC4
Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String.
Übersichtliche Auswahl – schnell zum richtigen Produkt
Wählen Sie – passend zu Ihren individuellen Anforderungen – aus unserem übersichtlichen Produktportfolio.
Für Gebäude mit oder ohne äußeren Blitzschutz, mit Schraubanschluss / Kabeleinführung oder original MC4-Steckverbindung.
DEHN bietet Ihnen die passend Lösung.
Normative Vorgaben beachten
Bitte beachten Sie die Vorgaben der NIN 2020 Teil 7.12.4. Sie beschreibt Schutzmaßnahmen für den äußeren und inneren Blitzschutz bei der Anwendung von PV-Stromversorgungssystemen. Wodurch u.a. auch Überspannungsschutz zum besonderen Schutz des Wechselrichters auf der DC-Seite erforderlich ist.
Diese Anforderungen gelten übrigens nicht nur für Gebäude mit einem äußeren Blitzschutzsystem. Die NIN 2020 Teil 7.12 verweist bei der Errichtung von PV-Anlagen hinsichtlich des Überspannungsschutzes ebenfalls auf das Beiblatt 5.
Zudem bietet auch die IEC 61643-32 Informationen zu Auswahl und Einsatz von Überspannungsschutzeinrichtungen in PV-Stromversorgungssystemen. Sowohl diese Norm als auch die NIN 2020 Teil 7.12.4 beschreiben 3 verschiedene Anwendungsfälle für PV-Anlagen auf Gebäuden, die Grundlage für Planung und Auswahl der Schutzmaßnahmen sind:
Gebäude mit PV-Anlage, ohne äußeren Blitzschutz
Gebäude mit PV-Anlage, mit äußerem Blitzschutz und ausreichendem Trennungsabstand
Gebäude mit PV-Anlage, mit äußerem Blitzschutz ohne ausreichendem Trennungsabstand
Schutzkonzept
Überspannungsschutz für Photovoltaik im Wohnbau
In vielen Einfamilienhäusern wird Strom nicht mehr nur genutzt, sondern auch direkt selbst erzeugt. Der über die PV-Anlage erzeugte Strom deckt einen Teil des Energiebedarfs, z.B. für den Betrieb der Wärmepumpe, das Laden des Elektroautos oder die intelligente Haustechnik. Sichern Sie das Gesamtsystem vor Störungen durch Blitz- und Überspannungseinwirkung und vermeiden Sie damit den Ausfall der sensiblen, elektronischen Technik.
Mehr erfahrenDownloads
| Flyer | DEHNcube 2 YPV | Überspannungsschäden vermeiden, PV-Anlagen schützen | .pdf 1.5 MB |
| Auswahlhilfe | DEHNcube 2 YPV | Alle Produktvarianten in der Übersicht | .pdf 0.8 MB |
| Auswahlhilfe | Schutzkonzept für PV-Anlagen | Für Gebäude ohne äußeren Blitzschutz: Überspannungsschutz, Potentialausgleich und Erdung | .pdf 2.6 MB |
| Auswahlhilfe | Schutzkonzept für PV-Anlagen | Für Gebäude mit äußerem Blitzschutz: Potentialausgleich, Blitz- und Überspannungsschutz | .pdf 1.4 MB |
