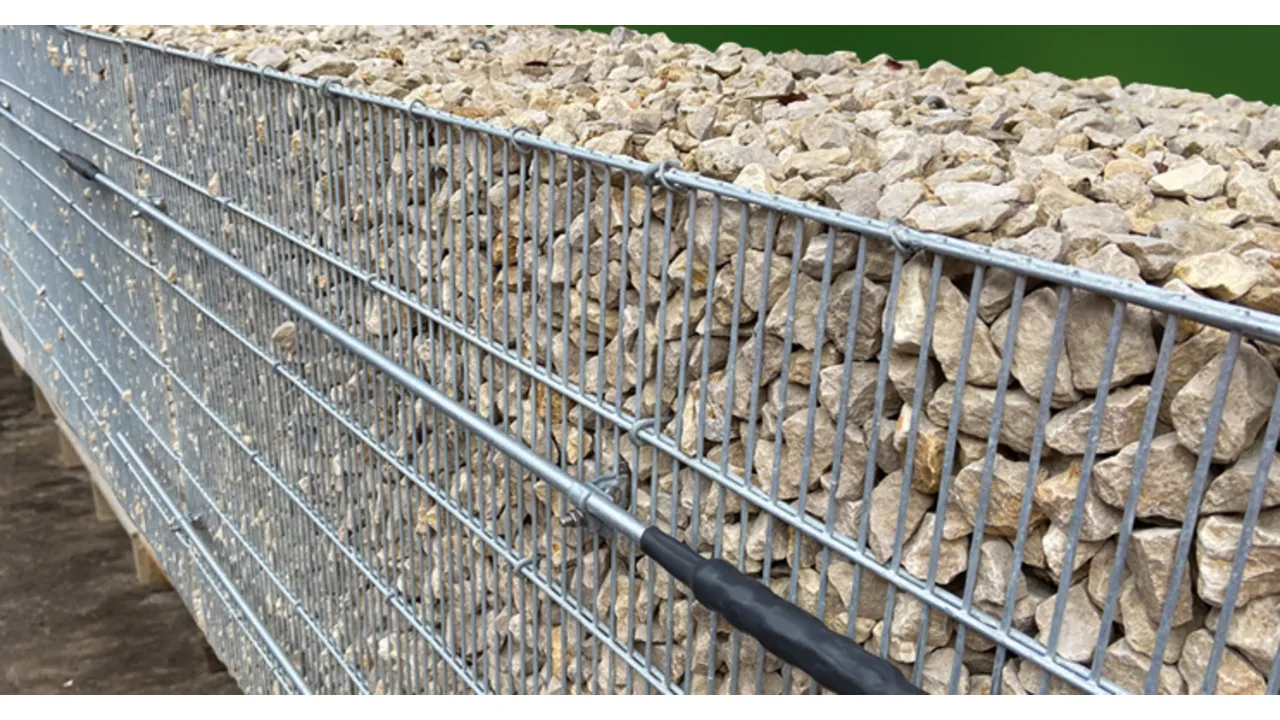

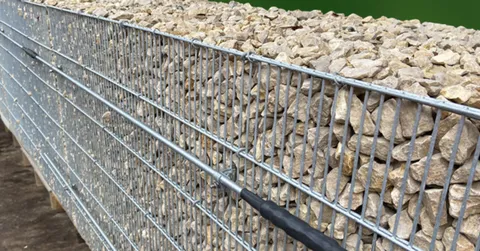

Câble de mise en court-circuit pour clôtures/gabions, avec accessoires

Les objets dans la zone de rupture de la ligne aérienne qui ne présentent pas une capacité de charge de courant de court-circuit suffisante mettent en danger les personnes et les installations. Ces corps conducteurs, par ex. les barrières ou clôtures métalliques, doivent être renforcés par un conducteur supplémentaire d’une dimension suffisante. Cela est effectué via un câble de mise en court-circuit. Celui-ci est installé sur les clôtures ou les barrières. Il déclenche un court-circuit défini en cas de rupture de la ligne aérienne. Les câbles de mise en court-circuit sont également utilisés dans la construction de tunnels et de murs anti-bruit. Les accessoires de montage nécessaires, par ex. les raccords à sertir et les supports de conducteur, complètent le portfolio.

Câble de mise en court-circuit

Câble de mise en court-circuit pour les courants de court-circuit inférieurs à 15 kA avec un diamètre de 10 mm, et pour les courants de court-circuit supérieurs à 15 kA avec un diamètre de 16 mm. Les câbles de mise en court-circuit satisfont aux exigences RIL 997.0205.

3 Produkte

Art.-Nr. 419752 RD 10 STTZN L2950 / 3 EBS 15.03.42

GTIN 4013364463172, Zolltarifnr. (EU): 72149939, Bruttogewicht: 1.80 kg, VPE: 10.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Câble de mise en court-circuit pour applications ferroviaires St/tZn Ø10 mm
chanfreiné des deux côtés
Matériau :: St/tZn
Diamètre: 10 mm
Longueur: 2950 mm
N° de dessin DB: 3 EBS 15.03.42
Norme: Ril 997.0204/0205

produit : DEHN
Type: RD 10 STTZN L2950 / 3 EBS 15.03.42
Référence: 419752
ou équivalent

Technische Daten

Matériau :	St/tZn
Diamètre	10 mm
Longueur (l1)	2950 mm
N° de dessin DB	3 EBS 15.03.42
Norme	Ril 997.0204/0205

Artikel 419752 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419752 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 483200 FS 16 2000 STTZN

GTIN 4013364019713, Zolltarifnr. (EU): 72149939, Bruttogewicht: 3.00 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

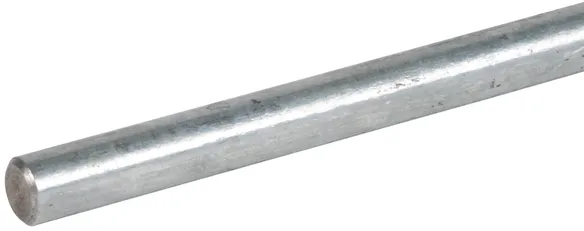

Tige de capture, diamètre 16 mm, longueur totale 2000 mm St/tZn
Tiges de capture/mise à la terre pour
protéger les toitures, cheminées etc.,
mais aussi pour l’installation sur plot béton.
Ou comme tiges de mise à la terre pour raccorder
les conducteurs vers le système de prise de terre
Matériau :: St/tZn
Diamètre: 16 mm
Longueur: 2000 mm
N° de dessin DB: 3 EBS 15.03.42
Norme: Ril 997.0204/0205, DIN EN 62561-2

produit : DEHN
Type: FS 16 2000 STTZN
Référence: 483200
ou équivalent

Zertifikate

Technische Daten

Matériau :	St/tZn
Diamètre	16 mm
Longueur (l1)	2000 mm
N° de dessin DB	3 EBS 15.03.42
Norme	Ril 997.0204/0205, DIN EN 62561-2

Artikel 483200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 483200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419753 RD 16 STTZN L5950 / 3 EBS 15.03.42

GTIN 4013364506053, Zolltarifnr. (EU): 72149939, Bruttogewicht: 9.76 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Câble de mise en court-circuit pour applications ferroviaires St/tZn Ø16 mm
chanfreiné des deux côtés
Matériau :: St/tZn
Diamètre: 16 mm
Longueur: 5950 mm
N° de dessin DB: 3 EBS 15.03.42
Norme: Ril 997.0204/0205

produit : DEHN
Type: RD 16 STTZN L5950 / 3 EBS 15.03.42
Référence: 419753
ou équivalent

Technische Daten

Matériau :	St/tZn
Diamètre	16 mm
Longueur (l1)	5950 mm
N° de dessin DB	3 EBS 15.03.42
Norme	Ril 997.0204/0205

Artikel 419753 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419753 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Porte-câble

Support de conducteur pour fixer les câbles de mise en court-circuit sur des gabions ou des clôtures en treillis.

2 Produkte

Art.-Nr. 419751 PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44

GTIN 4013364459892, Zolltarifnr. (EU): 85359000, Bruttogewicht: 169.52 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

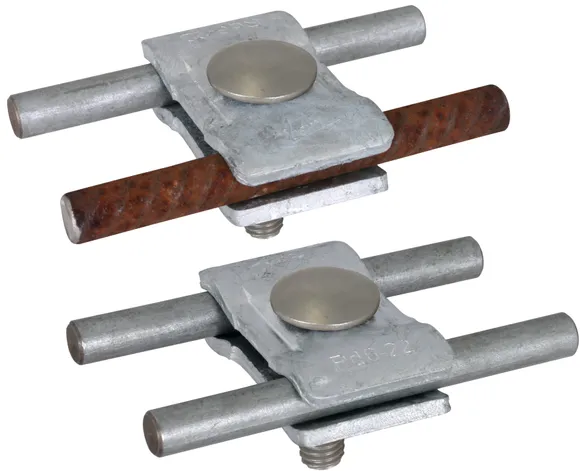

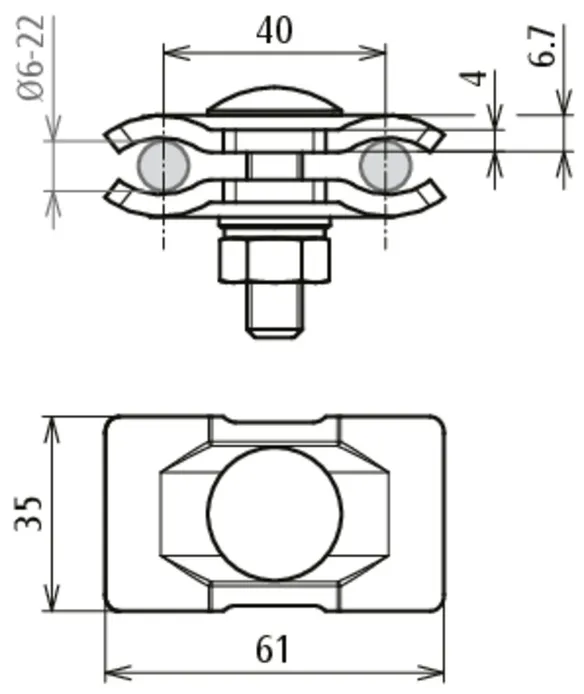

Support parallèle St/tZn
pour fixer des câbles de mise en court-circuit
sur des murs en gabions et
des clôtures en treillis.
Matériau de la borne: St/tZn
Zone de serrage, borne Rd / Rd: 6-22 mm
Vis: M10 x 40
Matériau vis / rondelle élastique: INOX
Matériau, écrou / plaque: INOX
N° de dessin DB: 3 EBS 15.03.44
Norme: Ril 997.0204/0205

produit : DEHN
Type: PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44
Référence: 419751
ou équivalent

Technische Daten

Matériau de la borne	St/tZn
Zone de serrage, borne Rd / Rd	6-22 mm
Vis	eM10 x 40
Matériau vis / rondelle élastique	INOX
Matériau, écrou / plaque	INOX
N° de dessin DB	3 EBS 15.03.44
Norme	Ril 997.0204/0205

Artikel 419751 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419751 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419750 LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47

GTIN 4013364486898, Zolltarifnr. (EU): 85389099, Bruttogewicht: 164.40 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Support en angle St/tZn
pour fixer des câbles de mise en court-circuit
sur des murs en gabions et
des clôtures en treillis.
Montage avec attaches
DEHNquick.
Matériau de la borne: St/tZn
Zone de serrage, barreau de grille: 4-8 mm
Zone de serrage Rd: 10-16 mm
Vis: M8 x 25 mm, M8 x 35 mm
Matériau vis / écrou: INOX
Épaisseur du matériel: 3 mm
Version avec: Rondelle élastique et rondelle sphérique
N° de dessin DB: 3 EBS 15.03.47
Norme: Ril 997.0204/0205

produit : DEHN
Type: LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47
Référence: 419750
ou équivalent

Technische Daten

Matériau de la borne	St/tZn
Zone de serrage, barreau de grille	4-8 mm
Zone de serrage Rd	10-16 mm
Vis	e M8 x 25 mm, e M8 x 35 mm
Matériau vis / écrou	INOX
Épaisseur du matériel	3 mm
Version avec	Rondelle élastique et rondelle sphérique
N° de dessin DB	3 EBS 15.03.47
Norme	Ril 997.0204/0205

Matériau de la borne	St/tZn
Zone de serrage, barreau de grille	4-8 mm
Zone de serrage Rd	10-16 mm
Vis	e M8 x 25 mm, e M8 x 35 mm
Matériau vis / écrou	INOX
Épaisseur du matériel	3 mm
Version avec	Rondelle élastique et rondelle sphérique
N° de dessin DB	3 EBS 15.03.47
Norme	Ril 997.0204/0205

Artikel 419750 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419750 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Raccord à sertir

Raccords à sertir en aluminium pour raccorder des mises à la terre ferroviaires selon 4 EBS 15.03.43.

4 Produkte

Art.-Nr. 419760 PRV RD10 RD10 L133 AL / 4 EBS 15.03.43

GTIN 4013364505964, Zolltarifnr. (EU): 85369010, Bruttogewicht: 130.18 g, VPE: 3.00 pièce(s)

Abbildungen

Weitere Information

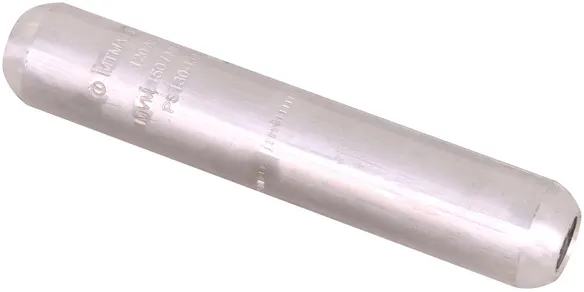

Raccord à sertir en alu
pour raccorder
deux câbles de mise en court-circuit Ø10 mm
Matériau :: Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit: Ø10 mm / Ø10 mm
Diamètre extérieur: 25 mm
Diamètre intérieur: 13 mm
Longueur: 133 mm
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 987845
N° de dessin DB: 4 EBS 15.03.43
Norme: Ril 997.0204/0205

produit : DEHN
Type: PRV RD10 RD10 L133 AL / 4 EBS 15.03.43
Référence: 419760
ou équivalent

Technische Daten

Matériau :	Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit	Ø10 mm / Ø10 mm
Diamètre extérieur	25 mm
Diamètre intérieur	13 mm
Longueur (l1)	133 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	987845
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Matériau :	Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit	Ø10 mm / Ø10 mm
Diamètre extérieur	25 mm
Diamètre intérieur	13 mm
Longueur (l1)	133 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	987845
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Artikel 419760 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419760 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419761 PRV RD16 RD16 L143 AL / 4 EBS 15.03.43

GTIN 4013364506367, Zolltarifnr. (EU): 85369010, Bruttogewicht: 238.75 g, VPE: 3.00 pièce(s)

Abbildungen

Weitere Information

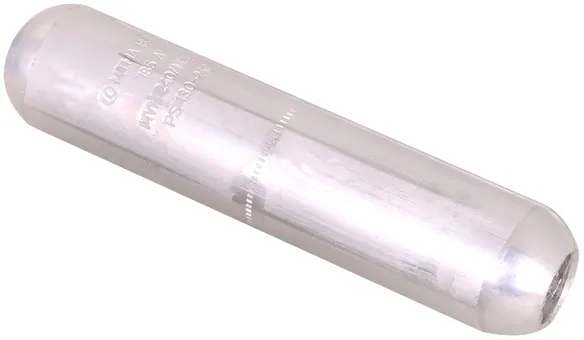

Raccord à sertir en alu
pour raccorder
deux câbles de mise en court-circuit Ø16 mm
Matériau :: Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit: Ø16 mm / Ø16 mm
Diamètre extérieur: 32 mm
Diamètre intérieur: 17 mm
Longueur: 143 mm
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 1449223
N° de dessin DB: 4 EBS 15.03.43
Norme: Ril 997.0204/0205

produit : DEHN
Type: PRV RD16 RD16 L143 AL / 4 EBS 15.03.43
Référence: 419761
ou équivalent

Technische Daten

Matériau :	Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit	Ø16 mm / Ø16 mm
Diamètre extérieur	32 mm
Diamètre intérieur	17 mm
Longueur (l1)	143 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1449223
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Matériau :	Alu
Raccordement, câble de mise en court-circuit / câble de mise en court-circuit	Ø16 mm / Ø16 mm
Diamètre extérieur	32 mm
Diamètre intérieur	17 mm
Longueur (l1)	143 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1449223
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Artikel 419761 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419761 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419762 PRV RD10 110 L133 AL / 4 EBS 15.03.43

GTIN 4013364506374, Zolltarifnr. (EU): 85369010, Bruttogewicht: 140.28 g, VPE: 3.00 pièce(s)

Abbildungen

Weitere Information

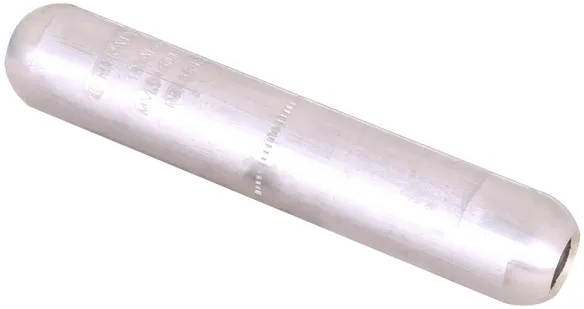

Raccord à sertir Alu
pour raccorder
un câble de mise à la terre ferroviaire
100/110 mm2 avec un
câble de mise en court-circuit Ø10 mm
Matériau :: Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit: 100/110 mm2 / Ø10 mm
Diamètre extérieur: 25 mm
Diamètre intérieur: 11/13 mm
Longueur: 133 mm
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 987879
N° de dessin DB: 4 EBS 15.03.43
Norme: Ril 997.0204/0205

produit : DEHN
Type: PRV RD10 110 L133 AL / 4 EBS 15.03.43
Référence: 419762
ou équivalent

Technische Daten

Matériau :	Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit	100/110 mm² / Ø10 mm
Diamètre extérieur	25 mm
Diamètre intérieur	11/13 mm
Longueur (l1)	133 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	987879
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Matériau :	Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit	100/110 mm² / Ø10 mm
Diamètre extérieur	25 mm
Diamètre intérieur	11/13 mm
Longueur (l1)	133 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	987879
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Artikel 419762 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419762 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419763 PRV RD16 110 L143 AL / 4 EBS 15.03.43

GTIN 4013364506381, Zolltarifnr. (EU): 85369010, Bruttogewicht: 247.78 g, VPE: 3.00 pièce(s)

Abbildungen

Weitere Information

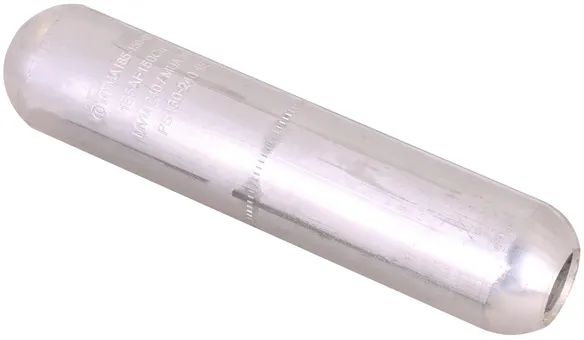

Raccord à sertir Alu
pour raccorder
un câble de mise à la terre ferroviaire
100/110 mm2 avec un
câble de mise en court-circuit Ø16 mm
Matériau :: Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit: 100/110 mm2 / Ø16 mm
Diamètre extérieur: 32 mm
Diamètre intérieur: 15/17 mm
Longueur: 143 mm
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 1449206
N° de dessin DB: 4 EBS 15.03.43
Norme: Ril 997.0204/0205

produit : DEHN
Type: PRV RD16 110 L143 AL / 4 EBS 15.03.43
Référence: 419763
ou équivalent

Technische Daten

Matériau :	Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit	100/110 mm² / Ø16 mm
Diamètre extérieur	32 mm
Diamètre intérieur	15/17 mm
Longueur (l1)	143 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1449206
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Matériau :	Alu
Raccordement, câble de mise à la terre / câble de mise en court-circuit	100/110 mm² / Ø16 mm
Diamètre extérieur	32 mm
Diamètre intérieur	15/17 mm
Longueur (l1)	143 mm
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1449206
N° de dessin DB	4 EBS 15.03.43
Norme	Ril 997.0204/0205

Artikel 419763 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419763 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

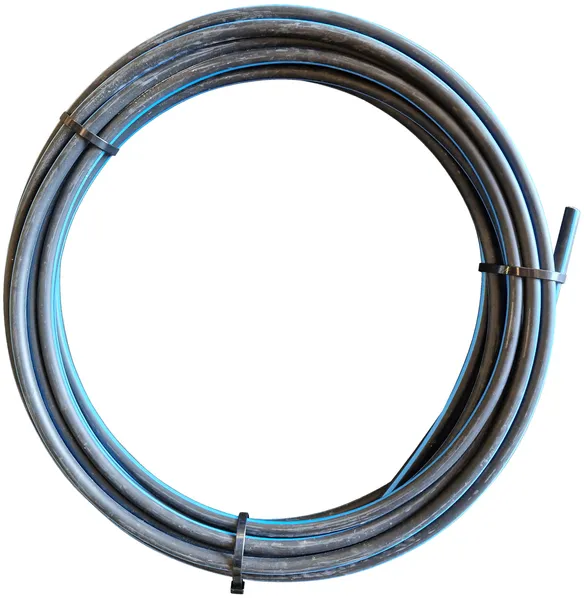

Câble de mise à la terre ferroviaire

Câble de mise à la terre ferroviaire en aluminium selon EBS 15.03.17-3 avec marquage optique par des bandes bleues.

2 Produkte

Art.-Nr. 419758 EK 110 L25M AL / 3 EBS 15.03.17-3

GTIN 4013364505940, Zolltarifnr. (EU): 85446090, Bruttogewicht: 15.75 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Câble de mise à la terre ferroviaire AlMg(St) 110 mm2
Câble PVC 110 RM 0,6/1kV AlMg(St)
Protection antivol par marquage optique
Matériau, conducteur: AlMg(St)
Matériau, gaine: PVC
Couleur, conducteur: noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins): 110 mm2
Longueur du câble (bobine): 25 m
Caractéristiques, gaine: Résistance aux UV et aux intempéries
N° DB: 965121
N° de dessin DB: 3 EBS 15.03.17-3
Norme: Ril 997.0204/0205

produit : DEHN
Type: EK 110 L25M AL / 3 EBS 15.03.17-3
Référence: 419758
ou équivalent

Technische Daten

Matériau, conducteur	AlMg (St)
Matériau, gaine	PVC
Couleur, conducteur	noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins)	110 mm²
Longueur du câble (bobine)	25 m
Caractéristiques, gaine	Résistance aux UV et aux intempéries
N° DB	965121
N° de dessin DB	3 EBS 15.03.17-3
Norme	Ril 997.0204/0205

Matériau, conducteur	AlMg (St)
Matériau, gaine	PVC
Couleur, conducteur	noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins)	110 mm²
Longueur du câble (bobine)	25 m
Caractéristiques, gaine	Résistance aux UV et aux intempéries
N° DB	965121
N° de dessin DB	3 EBS 15.03.17-3
Norme	Ril 997.0204/0205

Artikel 419758 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419758 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419759 EK 110 L50M AL / 3 EBS 15.03.17-3

GTIN 4013364505995, Zolltarifnr. (EU): 85446090, Bruttogewicht: 31.50 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Câble de mise à la terre ferroviaire AlMg(St) 110 mm2
Gaine PVC 110 RM 0,6/1kV AlMg(St)
Protection antivol par marquage optique
Matériau, conducteur: AlMg(St)
Matériau, gaine: PVC
Couleur, conducteur: noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins): 110 mm2
Longueur du câble (bobine): 50 m
Caractéristiques, gaine: Résistance aux UV et aux intempéries
N° DB: 965121
N° de dessin DB: 3 EBS 15.03.17-3
Norme: Ril 997.0204/0205

produit : DEHN
Type: EK 110 L50M AL / 3 EBS 15.03.17-3
Référence: 419759
ou équivalent

Technische Daten

Matériau, conducteur	AlMg (St)
Matériau, gaine	PVC
Couleur, conducteur	noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins)	110 mm²
Longueur du câble (bobine)	50 m
Caractéristiques, gaine	Résistance aux UV et aux intempéries
N° DB	965121
N° de dessin DB	3 EBS 15.03.17-3
Norme	Ril 997.0204/0205

Matériau, conducteur	AlMg (St)
Matériau, gaine	PVC
Couleur, conducteur	noir ● (avec bandes bleues ● longitudinales)
Section d’âme (multi-brins)	110 mm²
Longueur du câble (bobine)	50 m
Caractéristiques, gaine	Résistance aux UV et aux intempéries
N° DB	965121
N° de dessin DB	3 EBS 15.03.17-3
Norme	Ril 997.0204/0205

Artikel 419759 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419759 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Cosses de câble à cloche

Cosse de câble à cloche en aluminium selon 3 EBS 15.03.22-1 en version M10/M12 pour câbles de mise à la terre ferroviaire.

2 Produkte

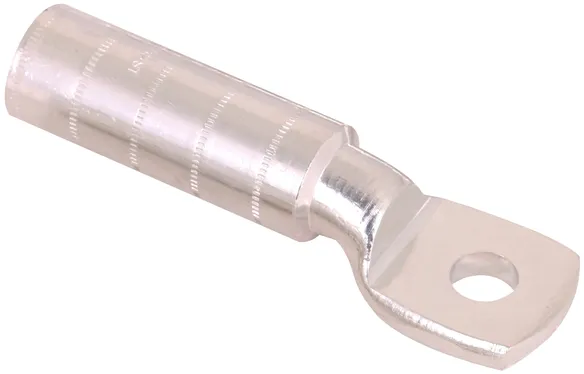

Art.-Nr. 419765 GKS 110 12 AL / 3 EBS 15.03.22-1

GTIN 4013364506404, Zolltarifnr. (EU): 85369010, Bruttogewicht: 86.54 g, VPE: 3.00 pièce(s)

Abbildungen

Weitere Information

Cosse de câble à cloche alu 110 mm² M12
pour câble de mise à la terre avec
Gaine PVC et
Conducteur AlMg(St)
Matériau :: Alu
Diamètre extérieur: 25 mm
Diamètre intérieur: 22 mm
Longueur: 119 mm
Matériau, conducteur: AlMgSt
Matériau, gaine: (N)A(St)YY-O
Section de conducteur: 110 mm2
Diamètre int. cosse: 13 mm (M12)
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 1219081
N° de dessin DB: 3 EBS 15.03.22-1
Norme: Ril 997.0204/0205

produit : DEHN
Type: GKS 110 12 AL / 3 EBS 15.03.22-1
Référence: 419765
ou équivalent

Technische Daten

Matériau :	Alu
Diamètre extérieur	25 mm
Diamètre intérieur	22 mm
Longueur (l1)	119 mm
Matériau, conducteur	AlMgSt
Matériau, gaine	(N)A(St)YY-O
Section de conducteur	110 mm²
Diamètre int. cosse	13 mm (M12)
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1219081
N° de dessin DB	3 EBS 15.03.22-1
Norme	Ril 997.0204/0205

Matériau :	Alu
Diamètre extérieur	25 mm
Diamètre intérieur	22 mm
Longueur (l1)	119 mm
Matériau, conducteur	AlMgSt
Matériau, gaine	(N)A(St)YY-O
Section de conducteur	110 mm²
Diamètre int. cosse	13 mm (M12)
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1219081
N° de dessin DB	3 EBS 15.03.22-1
Norme	Ril 997.0204/0205

Artikel 419765 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419765 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

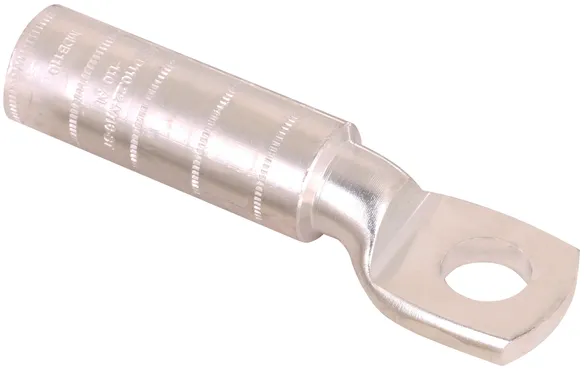

Art.-Nr. 419766 GKS 110 16 AL / 3 EBS 15.03.22-1

GTIN 4013364506411, Zolltarifnr. (EU): 85369010, Bruttogewicht: 86.82 g, VPE: 3.00 pièce(s)

Abbildungen

Weitere Information

Cosse de câble à cloche alu 110 mm² M16
pour câble de mise à la terre avec
Gaine PVC et
Conducteur AlMg(St)
Matériau :: Alu
Diamètre extérieur: 25 mm
Diamètre intérieur: 22 mm
Longueur: 119 mm
Matériau, conducteur: AlMgSt
Matériau, gaine: (N)A(St)YY-O
Section de conducteur: 110 mm2
Diamètre int. cosse: 17 mm (M16)
Insert de pression: voir le dessin EBS
Force de pression selon: 3 Ebgw 05.30
N° DB: 1219082
N° de dessin DB: 3 EBS 15.03.22-1
Norme: Ril 997.0204/0205

produit : DEHN
Type: GKS 110 16 AL / 3 EBS 15.03.22-1
Référence: 419766
ou équivalent

Technische Daten

Matériau :	Alu
Diamètre extérieur	25 mm
Diamètre intérieur	22 mm
Longueur (l1)	119 mm
Matériau, conducteur	AlMgSt
Matériau, gaine	(N)A(St)YY-O
Section de conducteur	110 mm²
Diamètre int. cosse	17 mm (M16)
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1219082
N° de dessin DB	3 EBS 15.03.22-1
Norme	Ril 997.0204/0205

Matériau :	Alu
Diamètre extérieur	25 mm
Diamètre intérieur	22 mm
Longueur (l1)	119 mm
Matériau, conducteur	AlMgSt
Matériau, gaine	(N)A(St)YY-O
Section de conducteur	110 mm²
Diamètre int. cosse	17 mm (M16)
Insert de pression	voir le dessin EBS
Force de pression selon	3 Ebgw 05.30
N° DB	1219082
N° de dessin DB	3 EBS 15.03.22-1
Norme	Ril 997.0204/0205

Artikel 419766 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419766 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Câble de mise en court-circuit pour clôtures/gabions, avec accessoires

Câble de mise en court-circuit

Art.-Nr. 419752 RD 10 STTZN L2950 / 3 EBS 15.03.42

Sie müssen angemeldet sein um 419752.stp herunterzuladen.

Sie müssen angemeldet sein um 419752.igs herunterzuladen.

Sie müssen angemeldet sein um 419753.jt herunterzuladen.

Sie müssen angemeldet sein um 419752.dwg herunterzuladen.

Sie müssen angemeldet sein um 419752m_D.dxf herunterzuladen.

Artikel 419752 wurde zum Merkzettel hinzugefügt.

Artikel 419752 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 483200 FS 16 2000 STTZN

Sie müssen angemeldet sein um 483200.stp herunterzuladen.

Sie müssen angemeldet sein um 483200.igs herunterzuladen.

Sie müssen angemeldet sein um 483200.jt herunterzuladen.

Sie müssen angemeldet sein um 483200.dwg herunterzuladen.

Sie müssen angemeldet sein um 483150m_D.dxf herunterzuladen.

Artikel 483200 wurde zum Merkzettel hinzugefügt.

Artikel 483200 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419753 RD 16 STTZN L5950 / 3 EBS 15.03.42

Sie müssen angemeldet sein um 419753.stp herunterzuladen.

Sie müssen angemeldet sein um 419753.igs herunterzuladen.

Sie müssen angemeldet sein um 419753.jt herunterzuladen.

Sie müssen angemeldet sein um 419753.dwg herunterzuladen.

Sie müssen angemeldet sein um 483150m_D.dxf herunterzuladen.

Artikel 419753 wurde zum Merkzettel hinzugefügt.

Artikel 419753 wurde zum Warenkorb hinzugefügt.

Porte-câble

Art.-Nr. 419751 PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44

Sie müssen angemeldet sein um 419751.stp herunterzuladen.

Sie müssen angemeldet sein um 419751.igs herunterzuladen.

Sie müssen angemeldet sein um 419751.jt herunterzuladen.

Sie müssen angemeldet sein um 419751.dwg herunterzuladen.

Sie müssen angemeldet sein um 419751.dxf herunterzuladen.

Artikel 419751 wurde zum Merkzettel hinzugefügt.

Artikel 419751 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419750 LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47

Sie müssen angemeldet sein um 419750m.dxf herunterzuladen.

Artikel 419750 wurde zum Merkzettel hinzugefügt.

Artikel 419750 wurde zum Warenkorb hinzugefügt.

Raccord à sertir

Art.-Nr. 419760 PRV RD10 RD10 L133 AL / 4 EBS 15.03.43

Artikel 419760 wurde zum Merkzettel hinzugefügt.

Artikel 419760 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419761 PRV RD16 RD16 L143 AL / 4 EBS 15.03.43

Artikel 419761 wurde zum Merkzettel hinzugefügt.

Artikel 419761 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419762 PRV RD10 110 L133 AL / 4 EBS 15.03.43

Artikel 419762 wurde zum Merkzettel hinzugefügt.

Artikel 419762 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419763 PRV RD16 110 L143 AL / 4 EBS 15.03.43

Artikel 419763 wurde zum Merkzettel hinzugefügt.

Artikel 419763 wurde zum Warenkorb hinzugefügt.

Câble de mise à la terre ferroviaire

Art.-Nr. 419758 EK 110 L25M AL / 3 EBS 15.03.17-3

Artikel 419758 wurde zum Merkzettel hinzugefügt.

Artikel 419758 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419759 EK 110 L50M AL / 3 EBS 15.03.17-3

Artikel 419759 wurde zum Merkzettel hinzugefügt.

Artikel 419759 wurde zum Warenkorb hinzugefügt.

Cosses de câble à cloche

Art.-Nr. 419765 GKS 110 12 AL / 3 EBS 15.03.22-1

Artikel 419765 wurde zum Merkzettel hinzugefügt.

Artikel 419765 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419766 GKS 110 16 AL / 3 EBS 15.03.22-1

Artikel 419766 wurde zum Merkzettel hinzugefügt.

Artikel 419766 wurde zum Warenkorb hinzugefügt.
