Bornes de raccordement pour poutres en acier

Ces bornes de raccordement sont utilisées partout où il s’agit d’intégrer des poutres en acier, des tôles ou des profilés dans le système de protection contre la foudre ou dans la liaison équipotentielle, par exemple dans les installations industrielles, les halls ou les parkings couverts.

Les professionnels qui interviennent directement sur l’acier recherchent des solutions fiables. Testées selon la norme SN EN 62561-1, pratiques et extrêmement stables, nos bornes de raccordement sont la solution idéale. Profitez des avantages techniques de nos solutions pour relever vos défis.

Caractéristiques particulières :

zone de serrage 3–52 mm
système adapté aux zones EX 2/22.
pénétration des revêtements grâce à la lame innovante
nombreuses options de raccordement : conducteurs ronds/plats et câbles

Pénétration fiable du revêtement de surface

Une lame spéciale pénètre les couches de revêtement d’une épaisseur de jusqu’à 0,2 mm. Cela permet le raccordement fiable du composant sans avoir à retirer le revêtement de surface.

Pas de dents, pas de dégradation par fusion, couple de serrage stable

Contrairement aux modèles à dents, la lame innovante des bornes de raccordement pénètre les surfaces de manière régulière et uniforme. De plus, la surface d’appui lisse empêche les défauts ou les pertes par fusion, même après des charges répétées, garantissant un couple de serrage stable.

Fixation simple des tiges de capture

En combinaison avec le boulon de fixation D16, référence 106 309 (V4A) ou 106 301 (alu), des tiges de capture d’un diamètre de 16/10 peuvent être facilement fixées à de nombreux profils différents, sans perçage.

Certification EX, haute résistance aux courants de foudre

Sécurité maximale pour la protection contre la foudre : les bornes de raccordement sont certifiées pour les zones EX, conformes à la norme DIN EN 62561-1 et adaptées aux courants de foudre élevés de jusqu’à 100 kA (10/350 μs).

Marquage du point de séparation via chiffre à sept segments

Le chiffre à sept segments gravé sur la borne permet une numérotation claire lors de l’intégration des pattes de raccordement, des conducteurs de descente et des points de mesure.

Variantes de produit

Les professionnels à la recherche de solutions pratiques trouveront ici ce dont ils ont besoin : nous proposons des bornes de raccordement adaptées à toutes sortes d’applications. Utilisez les filtres pour sélectionner vos bornes de manière ciblée.

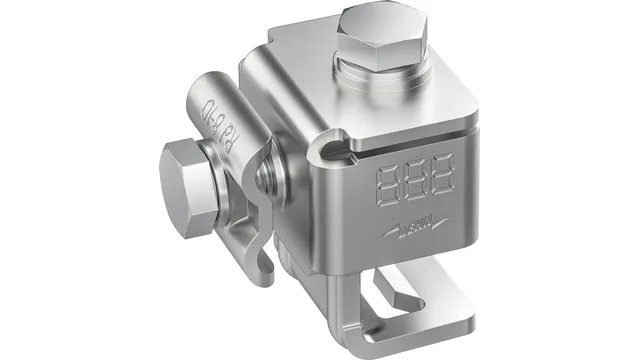

372309

Borne de raccordement avec lame inox p. profilés 3-20mm. avec attache double

Borne de raccordement à lame pour poutre en acier selon DIN EN 62561-1, pour le raccordement sur des constructions en acier. Version avec attache double.

Ajouter Détails

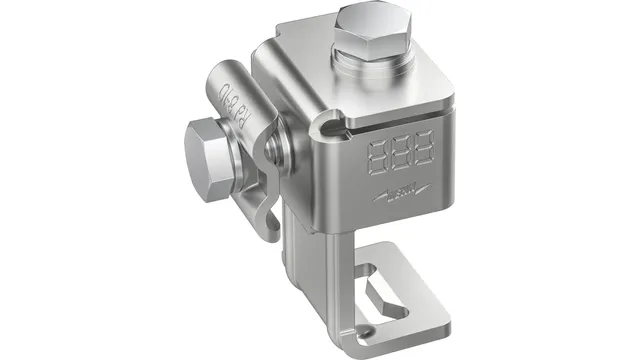

372319

Borne de raccordement avec lame INOX p. profilés 20-36mm. avec attache double

Borne de raccordement à lame pour poutre en acier selon DIN EN 62561-1, pour le raccordement sur des constructions en acier. Version avec attache double.

Ajouter Détails

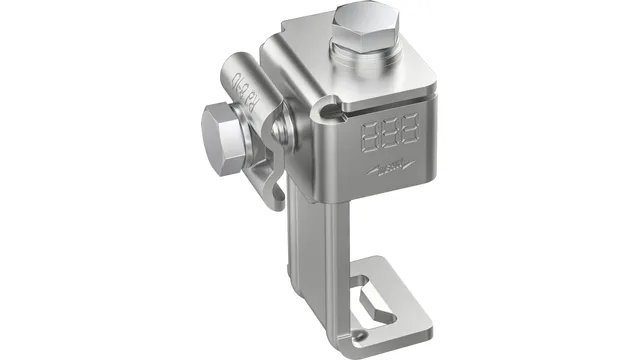

372329

Borne de raccordement avec lame INOX p. profilés 36-50mm. avec attache double

Borne de raccordement à lame pour poutre en acier selon DIN EN 62561-1, pour le raccordement sur des constructions en acier. Version avec attache double.

Ajouter Détails

372300

Borne de raccordement avec lame St/tZn p. profilés 3-20mm. avec attache double

Borne de raccordement à lame pour poutre en acier selon DIN EN 62561-1, pour le raccordement sur des constructions en acier. Version avec attache double.

Ajouter Détails

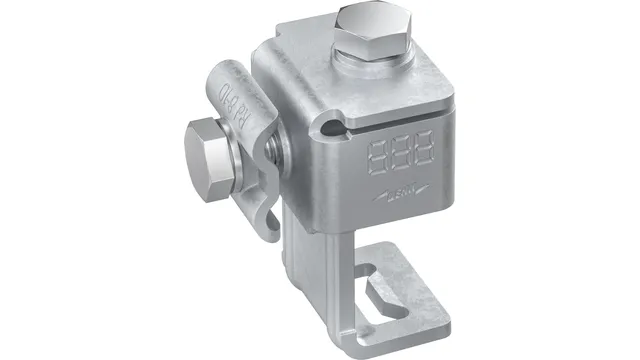

372310

Borne de raccordement avec lame INOX p. profilés 20-36mm. avec attache double

Borne de raccordement à lame pour poutre en acier selon DIN EN 62561-1, pour le raccordement sur des constructions en acier. Version avec attache double.

Ajouter Détails

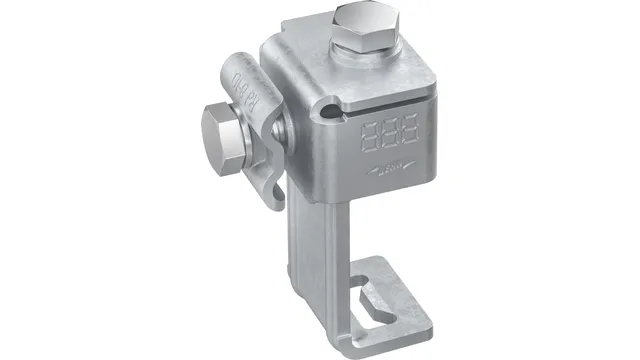

372320

Borne de raccordement avec lame St/tZn p. profilés 36-50mm. avec attache double

Borne de raccordement à lame pour poutre en acier selon DIN EN 62561-1, pour le raccordement sur des constructions en acier. Version avec attache double.

Ajouter Détails

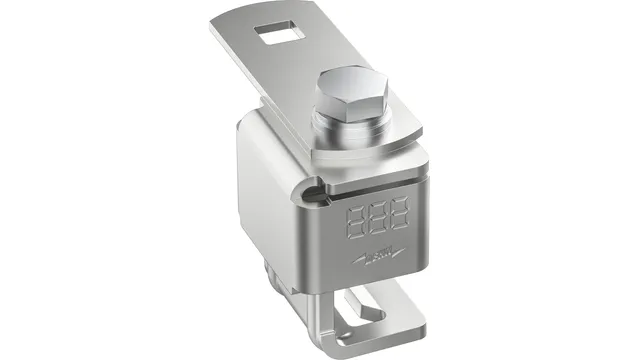

372339

Borne de raccordement avec lame inox p. profilés 3-20mm. avec bride de connexion

Borne de raccordement à lame pour poutre en acier selon DIN EN 62561-1, pour le raccordement sur des constructions en acier. Version avec bride de connexion.

Ajouter Détails

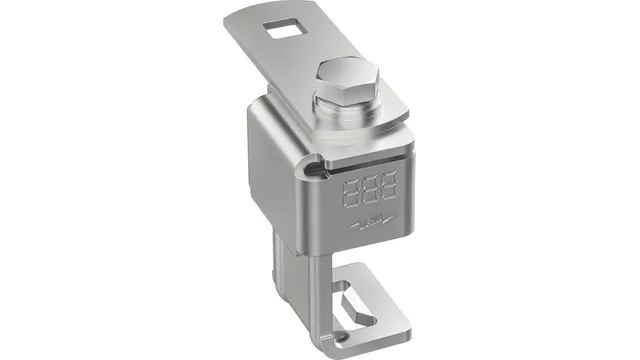

372349

Borne de raccordement avec lame inox p. profilés 20-36mm. avec bride de connexion

Borne de raccordement à lame pour poutre en acier selon DIN EN 62561-1, pour le raccordement sur des constructions en acier. Version avec bride de connexion.

Ajouter Détails

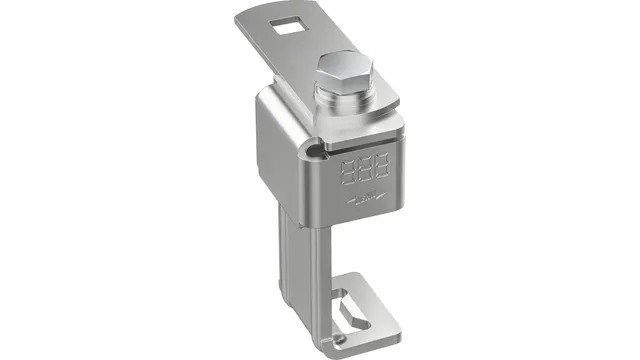

372359

Borne de raccordement avec lame inox p. profilés 36-52mm. avec bride de connexion

Borne de raccordement à lame pour poutre en acier selon DIN EN 62561-1, pour le raccordement sur des constructions en acier. Version avec bride de connexion.

Ajouter Détails

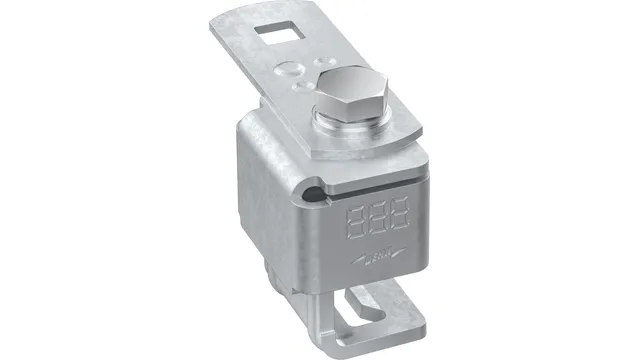

372330

Borne de raccordement avec lame St/tZn p. profilés 3-20mm. avec bride de connexion

Borne de raccordement à lame pour poutre en acier selon DIN EN 62561-1, pour le raccordement sur des constructions en acier. Version avec bride de connexion.

Ajouter Détails

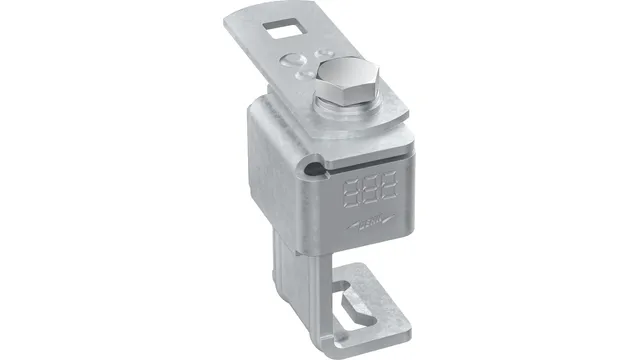

372340

Borne de raccordement avec lame St/tZn p. profilés 20-36mm. avec bride de connexion

borne de raccordement à lame pour poutre en acier selon DIN EN 62561-1, pour le raccordement sur des constructions en acier. Version avec bride de connexion.

Ajouter Détails

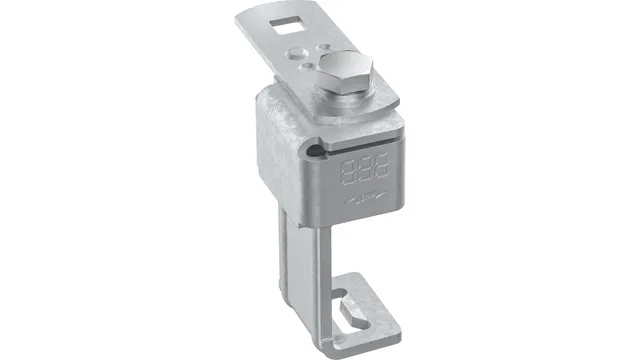

372350

Borne de raccordement avec lame St/tZn p. profilés 36-52mm. avec bride de connexion

Borne de raccordement à lame pour poutre en acier selon DIN EN 62561-1, pour le raccordement sur des constructions en acier. Version avec bride de connexion.

Ajouter Détails

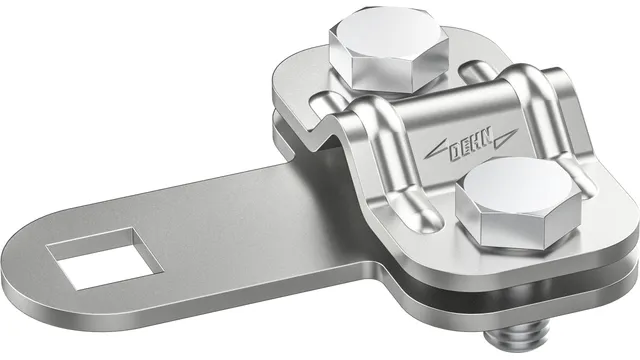

380130

Pièce de serrage INOX avec trou carré 11x11mm p. cond. Pl 30mm et Rd 8-10mm

Pièce de serrage en INOX pour le raccordement de matériel plat et rond à des éléments de construction ou par ex. des bornes de raccordement pour poutres en acier (sans perçage dans le conducteur plat).

Ajouter Détails

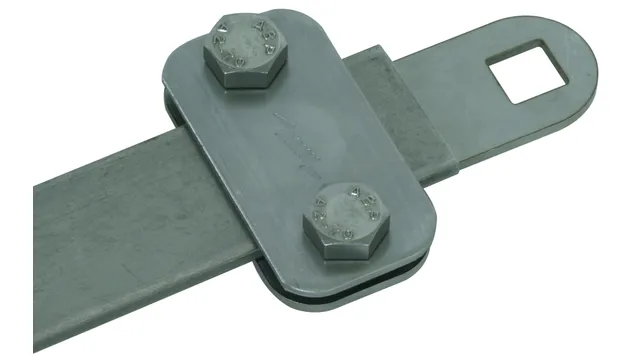

380129

Pièce de serrage Inox pour un conducteur Plat 30 x 4 mm

Ajouter Détails

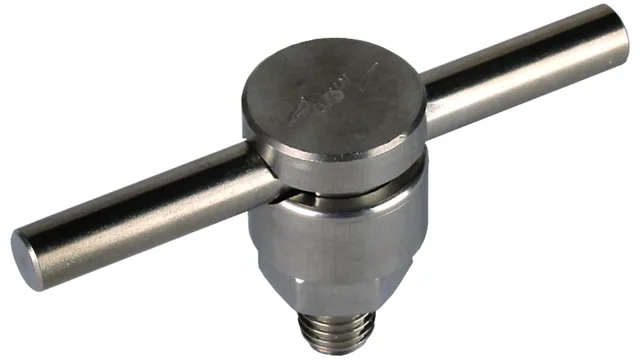

301019

Borne de jonction KS Inox pour un conducteur Rd 45571 mm

Ajouter Détails

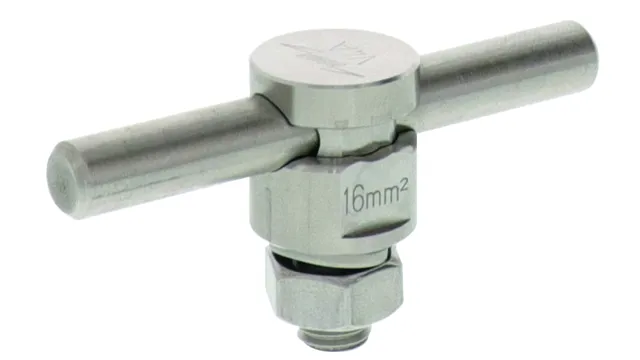

540122

Connecteur KS universel INOX (V4A) pr Rd 6-10mm ou 16-50mm² multibrins

Borne à vis de serrage selon NF EN 62561-1, pour le raccordement de conducteurs ronds ayant une capacité de décharge de foudre par exemple sur des profilés plats, des colliers de gouttière ou d'autres éléments du système de protection contre la foudre. Version INOX monobloc (V4A) avec vis, écrou M10 et guide avec surface de clé.

Ajouter Détails

Domaines d’application des bornes de raccordement

Des connexions fiables dans toutes les situations. Polyvalence, fiabilité, fonctionnalités pratiques pour toutes sortes d’applications : découvrez les multiples options d’utilisations de nos bornes de raccordement pour poutres en acier.

Intégration de différents profilés

La zone de serrage de 3 à 52 mm permet de raccorder facilement les structures métalliques les plus diverses afin de les intégrer dans le système de protection contre la foudre.

Fixation de tiges de capture

À l’aide d’accessoires adaptés, des tiges de capture (Ø 16/10 mm) peuvent être montées sans perçage sur des poutres en acier.

Raccordement de conducteurs plats et ronds

Qu’il s’agisse de câbles, de conducteurs ronds ou conducteurs plats : nos bornes permettent de réaliser de nombreuses connexions différentes.

Certification EX, haute résistance aux courants de foudre

Système adapté aux zones EX 2/22. Tous les raccords sont protégés contre le desserrage spontané.

Liaison équipotentielle

Une solution parfaite pour la liaison équipotentielle. La lame pénètre à une profondeur de jusqu’à 0,2 mm, garantissant une connexion à faible résistance.

Téléchargements

Flyer

Bornes de raccordement pour poutres en acier

Fixations robustes et sûres : solidité maximale pour votre système de protection contre la foudre
