Accessoire pour conducteur HVI light plus

Articles divers pour fixer les dispositifs isolés résistants aux hautes tensions de mise à la terre dans les zones de décharge et de mise à la terre ainsi que des accessoires variés.

En raison de l’ajustement variable de Ø20 mm à Ø23 mm ou de Ø20 mm à Ø21 mm, il est possible d’utiliser nos porte-câbles pour les conducteurs HVI light, HVI light plus et HVI.

Support écarteur pour conducteur HVI light / HVI light plus

2 Produkte

Art.-Nr. 106812 DH ZS 20 D16 1000 GFK PA

GTIN 4013364104907, Zolltarifnr. (EU): 85389099, Bruttogewicht: 435.10 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support écarteur pour conducteur HVI light PRV
Support écarteur pour conducteur HVI light pour la zone
de terminaison ou la zone d’adaptation
du conducteur HVI light
par ex. pour le montage dans le plot béton à clavettes.
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,
facteur de matériel km = 0,7

couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Matériau - support conducteur / adaptateur : PA
Longueur: 1000 mm
Distance d'isolement: 975 mm
Support conducteur rd : 20-21 mm
Filetage: M8
Vitesse de vent/rafales max. (1x socle 17 kg, distance - support 1000 mm): 98 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: DH ZS 20 D16 1000 GFK PA
Référence: 106812
ou équivalent

Technische Daten

Matériau - support écarteur	PRV
Matériau - support conducteur / adaptateur	PA
Longueur (l1)	1000 mm
Support conducteur rd	20-21 mm
Filetage	M8
Vitesse de vent/rafales max. (1x socle 17 kg, distance - support 1000 mm)	98 km/h
Normes	IEC/TS 62561-8

Matériau - support écarteur	PRV
Matériau - support conducteur / adaptateur	PA
Longueur (l1)	1000 mm
Distance d'isolement (l2)	975 mm
Support conducteur rd	20-21 mm
Guidage du conducteur	fixe
Filetage	M8
Vis	dh M6 x 13
Vitesse de vent/rafales max. (1x socle 17 kg, distance - support 1000 mm)	98 km/h
Normes	IEC/TS 62561-8

Artikel 106812 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106812 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106852 DH ZS 20 D16 500 GFK PA

GTIN 4013364119307, Zolltarifnr. (EU): 85389099, Bruttogewicht: 229.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support écarteur pour conducteur HVI light PRV
Support écarteur pour conducteur HVI light pour la zone
de terminaison ou la zone d’adaptation
du conducteur HVI light
par ex. pour le montage dans le plot béton à clavettes.
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,
facteur de matériel km = 0,7

couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Matériau - support conducteur / adaptateur : PA
Longueur: 500 mm
Distance d'isolement: 475 mm
Support conducteur rd : 20-21 mm
Filetage: M8
Vitesse de vent/rafales max. (1x socle 17 kg, distance - support 1000 mm): 151 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: DH ZS 20 D16 500 GFK PA
Référence: 106852
ou équivalent

Technische Daten

Matériau - support écarteur	PRV
Matériau - support conducteur / adaptateur	PA
Longueur (l1)	500 mm
Support conducteur rd	20-21 mm
Filetage	M8
Vitesse de vent/rafales max. (1x socle 17 kg, distance - support 1000 mm)	151 km/h
Normes	IEC/TS 62561-8

Matériau - support écarteur	PRV
Matériau - support conducteur / adaptateur	PA
Longueur (l1)	500 mm
Distance d'isolement (l2)	475 mm
Support conducteur rd	20-21 mm
Guidage du conducteur	fixe
Filetage	M8
Vis	dh M6 x 13
Vitesse de vent/rafales max. (1x socle 17 kg, distance - support 1000 mm)	151 km/h
Normes	IEC/TS 62561-8

Artikel 106852 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106852 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Plaque de base

1 Produkt

Art.-Nr. 253300 GP B10 H60 D300 KS GR

GTIN 4013364129771, Zolltarifnr. (EU): 85389099, Bruttogewicht: 196.67 g, VPE: 24.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Diamètre Ø: 300 mm
Diamètre Ø - connecteur à enficher: 10 mm
Hauteur: 60 mm
Matériau: matière plastique

produit : DEHN
Type: GP B10 H60 D300 KS GR
Référence: 253300
ou équivalent

Technische Daten

Diamètre Ø	300 mm
Diamètre Ø - connecteur à enficher	10 mm
Hauteur	60 mm
Matériau	matière plastique
Couleur	gris ●

Artikel 253300 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253300 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support pour conducteur de toiture

1 Produkt

Art.-Nr. 202829 DLH ZS 20 23 H55 L205 V2A

GTIN 4013364159822, Zolltarifnr. (EU): 85389099, Bruttogewicht: 119.00 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support pour conducteurs de toiture: INOX
Matériau - support conducteur: INOX
Support conducteur - logement rd: 20-23 mm
Longueur - entretoise: 205 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH ZS 20 23 H55 L205 V2A
Référence: 202829
ou équivalent

Zertifikate

Technische Daten

Matériau - support pour conducteurs de toiture	INOX
Matériau - support conducteur	INOX
Support conducteur - logement rd	20-23 mm
Longueur - entretoise	205 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau - support pour conducteurs de toiture	INOX
Matériau - support conducteur	INOX
Support conducteur - logement rd	20-23 mm
Hauteur totale - support conducteur	53 mm
Guidage du conducteur	fixe
Longueur - entretoise	205 mm
Toit	en tuiles
Version - entretoise	points de pliage préformés
Fixation avec	avec cochet d'arrêt, couder, clouer
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202829 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202829 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support écarteur avec élément PA pour conducteur HVI light plus (longueur de la zone d’adaptation variable ??? - ??? mm)

1 Produkt

Art.-Nr. 105466 DH PAE 18 D16 1000 AL V2A

GTIN 4013364484900, Zolltarifnr. (EU): 85389099, Bruttogewicht: 670.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Espaceur avec élément PA Longueur 1000 mm
Support écarteur pour créer
la zone d’adaptation variable du conducteur HVI light plus
Avec borne MV pour le raccordement
Rd 16 mm / Rd 8-10 mm.
Les plots béton (référence 102 010, poids 17 kg) et
les plaques de protection (référence 102 050)
doivent être commandés séparément.
Matériau du support écarteur: Alu
Longueur du support écarteur: 1000 mm
Porte-câble, fixation Rd: 18 mm
Matériau du porte-câble: INOX
Zone de serrage Rd Borne MV: 8-10 / 16 mm
Matériau de la borne: Alu
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DH PAE 18 D16 1000 AL V2A
Référence: 105466
ou équivalent

Zertifikate

Technische Daten

Matériau du support écarteur	Alu
Longueur du support écarteur	1000 mm
Porte-câble, fixation Rd	18 mm
Matériau du porte-câble	INOX
Zone de serrage Rd Borne MV	8-10 / 16 mm
Matériau de la borne	Alu
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105466 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105466 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Plaque de protection

1 Produkt

Art.-Nr. 102050 ULP KS D370 SW

GTIN 4013364045996, Zolltarifnr. (EU): 39269097, Bruttogewicht: 217.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Diamètre Ø extérieur: 370 mm
Diamètre Ø intérieur: 360 mm
Matériau: EVA
Couleur : noir ●

produit : DEHN
Type: ULP KS D370 SW
Référence: 102050
ou équivalent

Technische Daten

Diamètre Ø extérieur	370 mm
Diamètre Ø intérieur	360 mm
Matériau	EVA
Couleur	noir ●

Artikel 102050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 102050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tête de serrage séparée

1 Produkt

Art.-Nr. 106324 SPK 25X0.3 V2A

GTIN 4013364099074, Zolltarifnr. (EU): 85389099, Bruttogewicht: 51.70 g, VPE: 20.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - tête: INOX
Pour bande: 25 x 0,3 mm
Vis : M8 x 20 mm
Matériau - vis : INOX

produit : DEHN
Type: SPK 25X0.3 V2A
Référence: 106324
ou équivalent

Zertifikate

Technische Daten

Matériau - tête	INOX
Pour bande (b x t)	25 x 0,3 mm
Vis	di M8 x 20 mm
Matériau - vis	INOX

Artikel 106324 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106324 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support conducteur avec bande de serrage

1 Produkt

Art.-Nr. 275320 LH ZS 20 23 SB50.300 V2A

GTIN 4013364099876, Zolltarifnr. (EU): 85389099, Bruttogewicht: 250.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: ZG/INOX
Support conducteur rd: 20-23 mm
Plage de serrage - Ø tube: 50-300 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 23 SB50.300 V2A
Référence: 275320
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	ZG/ INOX
Support conducteur rd	20-23 mm
Plage de serrage - Ø tube	50-300 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275320 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275320 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

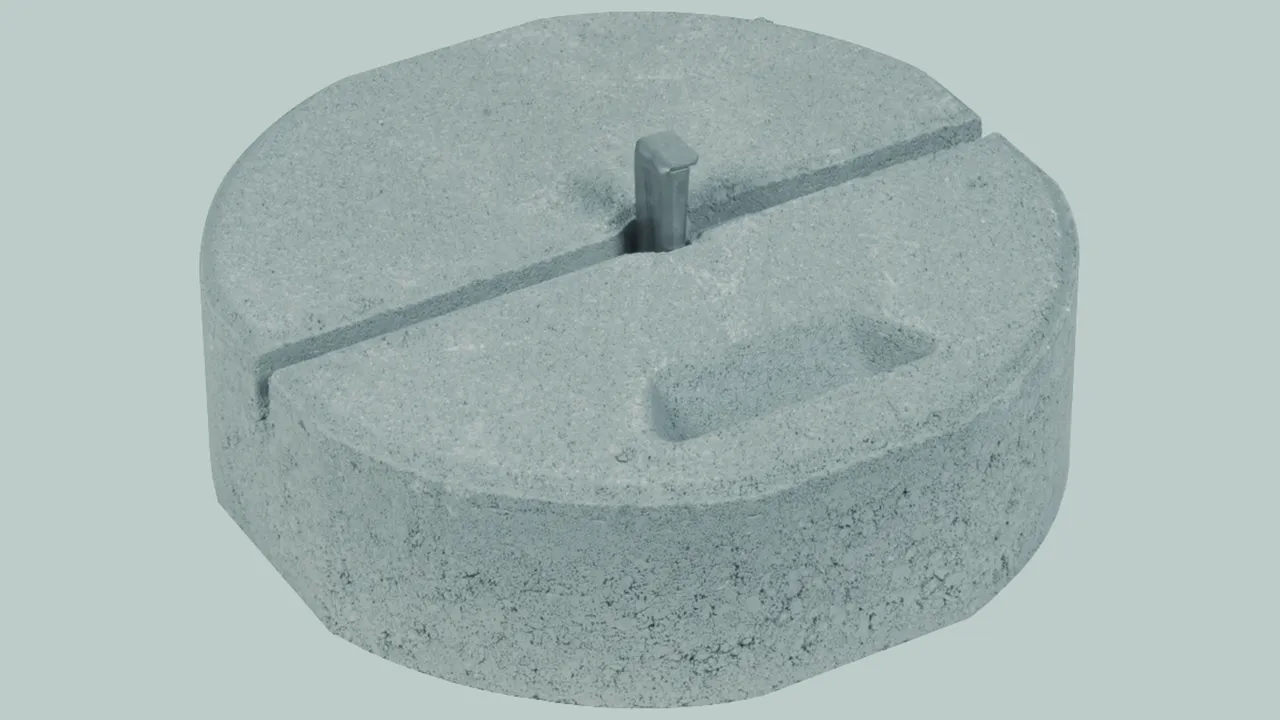

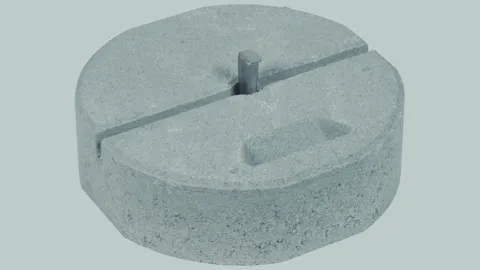

Plot béton

1 Produkt

Art.-Nr. 102075 BES 8.5KG KT10 16 D240 SET

GTIN 4013364094215, Zolltarifnr. (EU): 68109100, Bruttogewicht: 8.46 kg, VPE: 120.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Poids total: 8,5 kg
Diamètre Ø: 240 mm
Matériau: béton (C45/55)
Matériau - clavette/adaptateur: INOX

produit : DEHN
Type: BES 8.5KG KT10 16 D240 SET
Référence: 102075
ou équivalent

Zertifikate

Technische Daten

Poids total	8,5 kg
Diamètre Ø	240 mm
Matériau	béton (C45/55)
Matériau - clavette/adaptateur	INOX

Artikel 102075 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 102075 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Porte-câble pour conducteur HVI / conducteur HVI light plus

1 Produkt

Art.-Nr. 275229 LH ZS 20 H10 B6.5X16 V2A

GTIN 4013364102040, Zolltarifnr. (EU): 85389099, Bruttogewicht: 61.30 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: INOX
Support conducteur rd: 20-21 mm
Trou de fixation: 6,5 x 16 mm
Vis: M6 x 14 mm

produit : DEHN
Type: LH ZS 20 H10 B6.5X16 V2A
Référence: 275229
ou équivalent

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-21 mm
Trou de fixation	6,5 x 16 mm
Vis	dm M6 x 14 mm

Artikel 275229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Gaine thermorétractable grise

1 Produkt

Art.-Nr. 819997 WSS L120 GR

GTIN 4013364504394, Zolltarifnr. (EU): 39173200, Bruttogewicht: 93.00 g, VPE: 10.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Gaine thermorétractable en gris
D 32mm L 120mm
Pour l’adaptation visuelle
à un conducteur HVI
Utilisable uniquement en combinaison
avec la gaine thermorétractable
noire
Longueur: 120 mm
Diamètre intérieur: 32 mm
Couleur: gris

produit : DEHN
Type: WSS L120 GR
Référence: 819997
ou équivalent

Technische Daten

Longueur (l)	120 mm
Diamètre intérieur (d)	32 mm
Couleur	gris

Artikel 819997 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819997 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support pour fixation de la bande de serrage

1 Produkt

Art.-Nr. 275319 LH ZS 20 23 SBH 25X0.3 V2A

GTIN 4013364229952, Zolltarifnr. (EU): 85389099, Bruttogewicht: 131.50 g, VPE: 10.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 23 SBH 25X0.3 V2A
Référence: 275319
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-23 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275319 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275319 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Fixation pour câble

2 Produkte

Art.-Nr. 819999 KB UVB 546X13 SW

GTIN 4013364222779, Zolltarifnr. (EU): 39209200, Bruttogewicht: 16.00 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

Fixation pour câble, pour installer
le conducteur HVI
Longueur: 546 mm
Largeur: 13,2 mm
Matériau :: polyamide 6.6
Version: Résistant aux rayons UV

produit : DEHN
Type: KB UVB 546X13 SW
Référence: 819999
ou équivalent

Technische Daten

Longueur	546 mm
Matériau :	polyamide 6.6
Version	Résistant aux rayons UV

Artikel 819999 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819999 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819998 KB UVB 460X7.6 SW

GTIN 4013364494251, Zolltarifnr. (EU): 39209200, Bruttogewicht: 6.90 g, VPE: 100.00 pièce(s)

Abbildungen

Weitere Information

Fixation pour câble pour la pose
de conducteurs HVI light plus
Longueur: 460 mm
Largeur: 7,6 mm
Matériau :: polyamide 6.6
Version: Résistant aux rayons UV

produit : DEHN
Type: KB UVB 460X7.6 SW
Référence: 819998
ou équivalent

Technische Daten

Longueur	460 mm
Matériau :	polyamide 6.6
Version	Résistant aux rayons UV

Artikel 819998 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819998 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support de conducteurs de toit

1 Produkt

Art.-Nr. 202851 DLH KF ZS 20 23 V2A

GTIN 4013364354142, Zolltarifnr. (EU): 85389099, Bruttogewicht: 212.40 g, VPE: 25.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support de conducteur de toit pour toit métallique pour la pose du câble HVI
Support de conducteur de toit pour toit métallique avec pli de serrage et
Fraise à deux vis pour la pose du câble HVI
Matériau - support pour conducteurs de toiture: INOX
Matériau – support conducteur: INOX
Plage de serrage: ca. 18 / 22 mm
Support conducteur rd: 20-23 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH KF ZS 20 23 V2A
Référence: 202851
ou équivalent

Zertifikate

Technische Daten

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Plage de serrage	ca. 18 / 22 mm
Support conducteur rd	20-23 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Epaisseur - matériel	2,5 mm
Plage de serrage	ca. 18 / 22 mm
Support conducteur rd	20-23 mm
Guidage du conducteur	fixe
Vis	e M8 x 25, mM6 x 16 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202851 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202851 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Panneau

1 Produkt

Art.-Nr. 480598 HWS 300X210 AGBS HVI DE EN K

GTIN 4013364105607, Zolltarifnr. (EU): 39219090, Bruttogewicht: 90.84 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Matériau: matière plastique
Dimensions: 300 x 210 x 1 mm
Fixation: [4x] Ø6,5 mm
Ecartement des trous: 270 / 180 mm

produit : DEHN
Type: HWS 300X210 AGBS HVI DE EN K
Référence: 480598
ou équivalent

Technische Daten

Matériau	matière plastique
Dimensions (l x l x p)	300 x 210 x 1 mm
Fixation	[4x] Ø6,5 mm
Ecartement des trous	270 / 180 mm

Artikel 480598 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 480598 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support de conducteurs de toit avec cosse de connexion

1 Produkt

Art.-Nr. 202853 DLH AL ZS 20 23 V2A

GTIN 4013364354166, Zolltarifnr. (EU): 85389099, Bruttogewicht: 113.00 g, VPE: 25.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support de conducteur de toit pour toit métallique pour la pose du câble HVI
Support de conducteur de toit pour toit métallique avec cosse de raccordement en forme de Z et
Fraise à deux vis pour la pose du câble HVI
Matériau - support pour conducteurs de toiture: INOX
Matériau – support conducteur: INOX
Fixation: [4x] Ø5,2 / [2x] Ø6,5 mm
Support conducteur rd: 20-23 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH AL ZS 20 23 V2A
Référence: 202853
ou équivalent

Zertifikate

Technische Daten

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Support conducteur rd	20-23 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Epaisseur - matériel	2,5 mm
Support conducteur rd	20-23 mm
Guidage du conducteur	fixe
Vis	e M8 x 25 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202853 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202853 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support pour conducteur

1 Produkt

Art.-Nr. 275259 LH ZS 20 23 KS H10 V2A

GTIN 4013364155633, Zolltarifnr. (EU): 85389099, Bruttogewicht: 52.00 g, VPE: 25.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Filetage: M8
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 23 KS H10 V2A
Référence: 275259
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-23 mm
Filetage	M8
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275259 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275259 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Set de fixation pour tubes supports D40/50

2 Produkte

Art.-Nr. 819296 BFS SR D40 4AE HVI LI PL KST

GTIN 4013364492684, Zolltarifnr. (EU): 85389099, Bruttogewicht: 72.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Set de fixation pour conducteur HVI light plus, plastique
Set de fixation pour le montage
de conducteurs HVI light plus sur un tube support D 40 mm,
comprenant deux demi-coquilles
et une fixation pour câble pour fixer
jusqu’à quatre conducteurs HVI light plus
Matériau :: Plastique
Diamètre Ø: 40 mm
Porte-câble: 4 niveaux

produit : DEHN
Type: BFS SR D40 4AE HVI LI PL KST
Référence: 819296
ou équivalent

Zertifikate

Technische Daten

Matériau :	Plastique
Diamètre Ø	40 mm
Porte-câble	4 niveaux

Artikel 819296 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819296 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819297 BFS SR D50 4AE HVI KST

GTIN 4013364492691, Zolltarifnr. (EU): 85389099, Bruttogewicht: 68.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Set de fixation pour conducteur HVI long, plastique
Set de fixation pour le montage
de conducteurs HVI long sur un tube support D 50 mm,
comprenant deux demi-coquilles
et une fixation pour câble pour fixer
jusqu’à quatre conducteurs HVI long
Matériau :: Plastique
Diamètre Ø: 50 mm
Porte-câble: 4 niveaux

produit : DEHN
Type: BFS SR D50 4AE HVI KST
Référence: 819297
ou équivalent

Zertifikate

Technische Daten

Matériau :	Plastique
Diamètre Ø	50 mm
Porte-câble	4 niveaux

Artikel 819297 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819297 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support pour conducteurs

1 Produkt

Art.-Nr. 253289 LH ZS 20 23 DS10 L75 V2A

GTIN 4013364159860, Zolltarifnr. (EU): 85389099, Bruttogewicht: 94.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support du conducteur avec attache à deux vis
pour la pose de conducteur HVI sur toits plats.
Matériau: INOX
Support conducteur rd: 20-23 mm
Hauteur totale - support conducteur: 87 mm
Boulon: Ø10 mm

produit : DEHN
Type: LH ZS 20 23 DS10 L75 V2A
Référence: 253289
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Support conducteur rd	20-23 mm
Hauteur totale - support conducteur	87 mm
Boulon	Ø10 mm

Artikel 253289 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253289 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Plaque de protection

1 Produkt

Art.-Nr. 102060 ULP KS D280 SW

GTIN 4013364094987, Zolltarifnr. (EU): 39269097, Bruttogewicht: 139.90 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Diamètre Ø extérieur: 280 mm
Diamètre Ø intérieur: 270 mm
Matériau: EVA
Couleur: noir ●

produit : DEHN
Type: ULP KS D280 SW
Référence: 102060
ou équivalent

Technische Daten

Diamètre Ø extérieur	280 mm
Diamètre Ø intérieur	270 mm
Matériau	EVA
Couleur	noir ●

Artikel 102060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 102060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support pour conducteur

1 Produkt

Art.-Nr. 275252 LH ZS 20 23 B5.5X10 V2A

GTIN 4013364155626, Zolltarifnr. (EU): 85389099, Bruttogewicht: 49.00 g, VPE: 25.00 pièce(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Trou de fixation: 5,5 x 10 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 23 B5.5X10 V2A
Référence: 275252
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-23 mm
Trou de fixation	5,5 x 10 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275252 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275252 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support pour conducteurs de toiture

1 Produkt

Art.-Nr. 253229 DLH ZS 20 23 V2A 4.7KG BES180 GP300 K

GTIN 4013364159846, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.89 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support de toiture pour la pose de conducteur HVI INOX
Support de toiture avec attache à deux vis
pour la pose de conducteur HVI sur toits plats.
Version avec bloc de béton et plaque de protection
Poids total : env. 4,7 kg
Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH ZS 20 23 V2A 4.7KG BES180 GP300 K
Référence: 253229
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-23 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 253229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support de conducteurs de toit

1 Produkt

Art.-Nr. 202850 DLH RSF ZS 20 23 V2A

GTIN 4013364354135, Zolltarifnr. (EU): 85389099, Bruttogewicht: 205.40 g, VPE: 25.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support de conducteur de toit pour toit métallique pour la pose du câble HVI
Support de conducteur de toit pour toit métallique avec joint rond et
Fraise à deux vis pour la pose du câble HVI
Matériau - support pour conducteurs de toiture: INOX
Matériau – support conducteur: INOX
Plage de serrage: Ø20-25 mm
Support conducteur rd: 20-23 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH RSF ZS 20 23 V2A
Référence: 202850
ou équivalent

Zertifikate

Technische Daten

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Plage de serrage	Ø20-25 mm
Support conducteur rd	20-23 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Epaisseur - matériel	2,5 mm
Plage de serrage	Ø20-25 mm
Support conducteur rd	20-23 mm
Guidage du conducteur	fixe
Vis	e M8 x 25, mM6 x 16 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202850 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202850 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Panneau

1 Produkt

Art.-Nr. 480599 HWS 70X30 APA DE EN K

GTIN 4013364105614, Zolltarifnr. (EU): 39219090, Bruttogewicht: 4.57 g, VPE: 10.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Panneau
Panneau d'information 'Attention! Équipotentielle '
Distance de trou adaptée à
Taquet à deux vis
Id.-Nr.039167
Matériau: matière plastique
Dimensions: 70 x 30 x 1 mm
Fixation: [2x] Ø6,5 mm

produit : DEHN
Type: HWS 70X30 APA DE EN K
Référence: 480599
ou équivalent

Technische Daten

Matériau	matière plastique
Dimensions (l x l x p)	70 x 30 x 1 mm
Fixation	[2x] Ø6,5 mm
Ecartement des trous	38 mm

Artikel 480599 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 480599 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support pour conducteur

2 Produkte

Art.-Nr. 275250 LH ZS 20 23 GM8 V2A

GTIN 4013364155602, Zolltarifnr. (EU): 85389099, Bruttogewicht: 49.00 g, VPE: 25.00 pièce(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Filetage: M8
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 23 GM8 V2A
Référence: 275250
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-23 mm
Filetage	M8
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275250 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275250 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 275251 LH ZS 20 23 GM6 V2A

GTIN 4013364155619, Zolltarifnr. (EU): 85389099, Bruttogewicht: 49.00 g, VPE: 25.00 pièce(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Filetage: M6
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 23 GM6 V2A
Référence: 275251
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-23 mm
Filetage	M6
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275251 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275251 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support pour conducteurs de toiture

1 Produkt

Art.-Nr. 253239 DLH ZS 20 23 V2A 8.5KG KT D240 ULP

GTIN 4013364159853, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.70 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support de toiture pour la pose de conducteur HVI INOX
Support de toiture avec attache à deux vis
pour la pose de conducteur HVI sur toits plats.
Version avec bloc de béton et plaque de protection
Poids total : env. 8,6 kg
Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH ZS 20 23 V2A 8.5KG KT D240 ULP
Référence: 253239
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-23 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 253239 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253239 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support pour conducteurs

1 Produkt

Art.-Nr. 253279 LH ZS 20 23 KT D16 L85 V2A

GTIN 4013364159877, Zolltarifnr. (EU): 85389099, Bruttogewicht: 182.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support du conducteur pour la pose de conducteur HVI INOX
Support du conducteur avec attache à deux vis
pour la pose de conducteur HVI sur toits plats.
Matériau: INOX
Support conducteur rd: 20-23 mm
Hauteur totale - support conducteur: 125 mm
Boulon: Ø16 mm (clavettes)

produit : DEHN
Type: LH ZS 20 23 KT D16 L85 V2A
Référence: 253279
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Support conducteur rd	20-23 mm
Hauteur totale - support conducteur	125 mm
Boulon	Ø16 mm (clavettes)

Artikel 253279 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253279 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Bande de serrage

1 Produkt

Art.-Nr. 540901 SPB 25X0.3 L100M V2A

GTIN 4013364076525, Zolltarifnr. (EU): 73269098, Bruttogewicht: 6.30 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Matériau: INOX
Dimensions - bande: 25 x 0,3 mm
Longueur: 100 m

produit : DEHN
Type: SPB 25X0.3 L100M V2A
Référence: 540901
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Dimensions - bande (l x p)	25 x 0,3 mm
Longueur	100 m

Artikel 540901 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540901 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Adaptateur pour la pose de conducteurs HVI / HVI light / HVI light plus sur toits plats

1 Produkt

Art.-Nr. 253026 RLA 20 FB K SW

GTIN 4013364100169, Zolltarifnr. (EU): 39269097, Bruttogewicht: 9.50 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Adaptateur pour la pose du conducteur HVI sur toit plat
Adaptateur pour la pose du conducteur HVI sur toit plat ou
du conducteur HVI light pour l’encastrement sur
un support de toiture de type FB (référence 253 015) ou
type KF (référence 253 030)
Couleur: noir ●
Support conducteur rd: 20-21 mm

produit : DEHN
Type: RLA 20 FB K SW
Référence: 253026
ou équivalent

Technische Daten

Matériau	matière plastique
Couleur	noir ●
Support conducteur rd	20-21 mm

Artikel 253026 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253026 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Plot béton

1 Produkt

Art.-Nr. 253301 BES 4.6KG SB10 180X180X70

GTIN 4013364129788, Zolltarifnr. (EU): 68109100, Bruttogewicht: 4.60 kg, VPE: 24.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Type: carré, ouvert
Matériau: béton (C35/45)
Dimension: 180 x 180 x 70 mm

produit : DEHN
Type: BES 4.6KG SB10 180X180X70
Référence: 253301
ou équivalent

Technische Daten

Matériau	béton (C35/45)
Dimension	180 x 180 x 70 mm

Artikel 253301 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253301 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Plot béton pour toits plats

1 Produkt

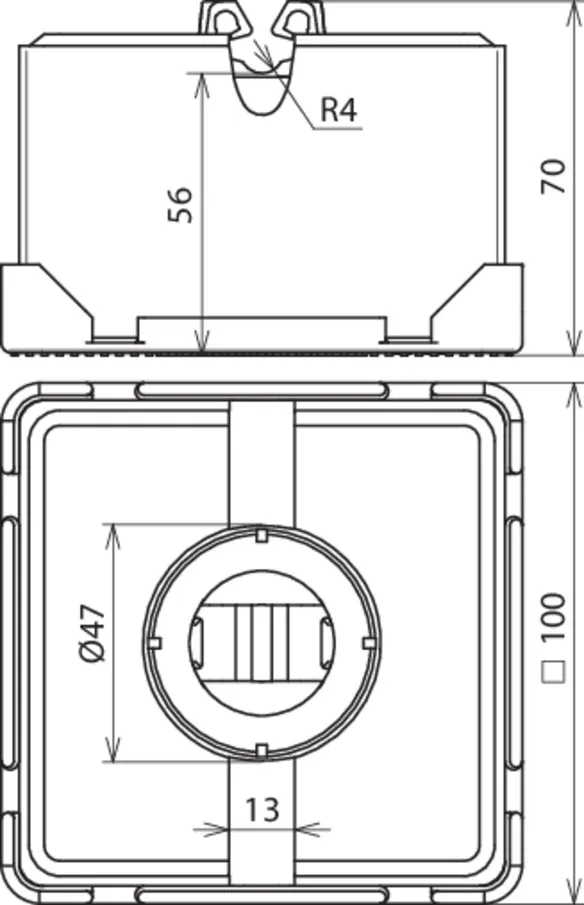

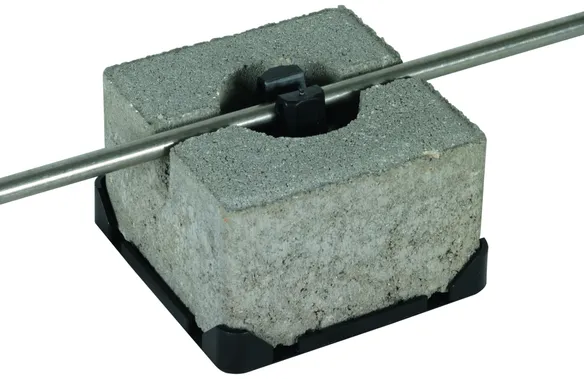

Art.-Nr. 253015 DLH FB 8 LO 100X100X70

GTIN 4013364022201, Zolltarifnr. (EU): 68109100, Bruttogewicht: 1.05 kg, VPE: 10.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Guidage du conducteur: libre
Matériau - support conducteur: matière plastique
Support conducteur rd: 8 mm
Plot: béton (C35/45)
Poids: 1 kg

produit : DEHN
Type: DLH FB 8 LO 100X100X70
Référence: 253015
ou équivalent

Technische Daten

Guidage du conducteur	libre
Matériau - support conducteur	matière plastique
Support conducteur rd	8 mm
Plot	béton (C35/45)
Poids	1 kg

Artikel 253015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Adaptateur pour l'installation du conducteur HVI sur toits plats

1 Produkt

Art.-Nr. 253027 RLA 23 FB K SW

GTIN 4013364110427, Zolltarifnr. (EU): 39269097, Bruttogewicht: 9.30 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Adaptateur pour la pose du conducteur HVI sur toit plat
Adaptateur pour la pose du conducteur HVI sur toit plat
pour l’encastrement sur un support de toiture
de type FB (référence 253 015) ou de type KF (référence 253 030)
Matériau: matière plastique
Couleur: noir ●
Support conducteur rd: 23 mm

produit : DEHN
Type: RLA 23 FB K SW
Référence: 253027
ou équivalent

Technische Daten

Matériau	matière plastique
Couleur	noir ●
Support conducteur rd	23 mm

Artikel 253027 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253027 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Plot béton

1 Produkt

Art.-Nr. 102010 BES 17KG KT16 D337 SET

GTIN 4013364057814, Zolltarifnr. (EU): 68109100, Bruttogewicht: 17.62 kg, VPE: 54.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Poids: 17 kg
Logement: à clavettes Ø16 mm
Diamètre Ø: 337 mm
Matériau: béton (C45/55)
Matériau - clavette/adaptateur: INOX

produit : DEHN
Type: BES 17KG KT16 D337 SET
Référence: 102010
ou équivalent

Zertifikate

Technische Daten

Poids	17 kg
Logement	à clavettes Ø16 mm
Diamètre Ø	337 mm
Matériau	béton (C45/55)
Matériau - clavette/adaptateur	INOX

Artikel 102010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 102010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Collier de serrage

1 Produkt

Art.-Nr. 106323 BRS SPB25 50.300 V2A

GTIN 4013364097315, Zolltarifnr. (EU): 85389099, Bruttogewicht: 121.50 g, VPE: 10.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - tête/bande: INOX
Plage de serrage Ø: 50-300 mm
Dimensions - bande: 1100 x 25 x 0,3 mm
Matériau - vis: INOX

produit : DEHN
Type: BRS SPB25 50.300 V2A
Référence: 106323
ou équivalent

Zertifikate

Technische Daten

Matériau - tête/bande	INOX
Plage de serrage Ø	50-300 mm
Dimensions - bande	1100 x 25 x 0,3 mm
Matériau - vis	INOX

Artikel 106323 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106323 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support écarteur pour conducteur HVI / HVI light plus

1 Produkt

Art.-Nr. 106815 DH ZS 20 D16 1270 GFK PA

GTIN 4013364381506, Zolltarifnr. (EU): 85389099, Bruttogewicht: 537.70 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support d'écartement pour respecter les distances de séparation
en fibre de verre renforcée
plastique (GRP) Ø16 mm
Facteur de matériau km = 0,7
Couleur (gris clair), stabilisée aux UV
Les supports sont dimensionnées pour être conforme à l'Eurocode 1
Matériau - support conducteur / adaptateur : PA
Longueur: 1270 mm
Support conducteur rd: 20-21 mm
Filetage: M8

produit : DEHN
Type: DH ZS 20 D16 1270 GFK PA
Référence: 106815
ou équivalent

Technische Daten

Matériau - support écarteur	PRV
Matériau - support conducteur / adaptateur	PA
Nombre - plots béton	2 plots de 17kg
Longueur	1270 mm
Distance d'isolement	1245 mm
Support conducteur rd	20-21 mm
Filetage	M8

Matériau - support écarteur	PRV
Matériau - support conducteur / adaptateur	PA
Nombre - plots béton	2 plots de 17kg
Longueur	1270 mm
Distance d'isolement	1245 mm
Support conducteur rd	20-21 mm
Guidage du conducteur	fixe
Filetage	M8
Vis	dh M6 x 13 mm

Artikel 106815 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106815 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support conducteur avec bande de serrage

1 Produkt

Art.-Nr. 275330 LH ZS 20 SB50.300 PA V2A

GTIN 4013364105065, Zolltarifnr. (EU): 85389099, Bruttogewicht: 218.30 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: PA
Support conducteur rd: 20-21 mm
Plage de serrage - Ø tube: 50-300 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 SB50.300 PA V2A
Référence: 275330
ou équivalent

Technische Daten

Matériau - support conducteur	PA
Support conducteur rd	20-21 mm
Plage de serrage - Ø tube	50-300 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support de conducteurs de toit

1 Produkt

Art.-Nr. 202852 DLH SF ZS 20 23 V2A

GTIN 4013364354159, Zolltarifnr. (EU): 85389099, Bruttogewicht: 157.80 g, VPE: 25.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support de conducteur de toit pour toit métallique pour la pose du câble HVI
Support de conducteur de toit pour toit métallique avec joint debout et
Fraise à deux vis pour la pose du câble HVI
Matériau - support pour conducteurs de toiture: INOX
Matériau – support conducteur: INOX
Plage de serrage: 0,7-8 mm
Support conducteur rd: 20-23 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH SF ZS 20 23 V2A
Référence: 202852
ou équivalent

Zertifikate

Technische Daten

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Plage de serrage	0,7-8 mm
Support conducteur rd	20-23 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Epaisseur - matériel	2,5 mm
Plage de serrage	0,7-8 mm
Support conducteur rd	20-23 mm
Guidage du conducteur	fixe
Vis	e M8 x 25, mM6 x 16 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202852 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202852 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Porte-câble pour conducteur HVI / conducteur HVI light plus

1 Produkt

Art.-Nr. 275220 LH ZS 20 H19 IGM8 GR PA

GTIN 4013364103450, Zolltarifnr. (EU): 39269097, Bruttogewicht: 20.00 g, VPE: 25.00 pièce(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: PA
Support conducteur rd : 20-21 mm
Filetage intérieur: M8
Trou de fixation: 6,5 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 H19 IGM8 GR PA
Référence: 275220
ou équivalent

Technische Daten

Matériau - support conducteur	PA
Support conducteur rd	20-21 mm
Filetage intérieur	M8
Trou de fixation	6,5 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275220 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275220 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Longueur	546 mm
Largeur	13,2 mm
Matériau :	polyamide 6.6
Version	Résistant aux rayons UV

Type	carré, ouvert
Matériau	béton (C35/45)
Dimension	180 x 180 x 70 mm

Accessoire pour conducteur HVI light plus

Support écarteur pour conducteur HVI light / HVI light plus

Art.-Nr. 106812 DH ZS 20 D16 1000 GFK PA

Sie müssen angemeldet sein um 106812.stp herunterzuladen.

Sie müssen angemeldet sein um 106812.igs herunterzuladen.

Sie müssen angemeldet sein um 106812.jt herunterzuladen.

Sie müssen angemeldet sein um 106812.dwg herunterzuladen.

Sie müssen angemeldet sein um 106812m_D.dxf herunterzuladen.

Artikel 106812 wurde zum Merkzettel hinzugefügt.

Artikel 106812 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 106852 DH ZS 20 D16 500 GFK PA

Sie müssen angemeldet sein um 106852.stp herunterzuladen.

Sie müssen angemeldet sein um 106852.igs herunterzuladen.

Sie müssen angemeldet sein um 106852.jt herunterzuladen.

Sie müssen angemeldet sein um 106852.dwg herunterzuladen.

Sie müssen angemeldet sein um 106852m_D.dxf herunterzuladen.

Artikel 106852 wurde zum Merkzettel hinzugefügt.

Artikel 106852 wurde zum Warenkorb hinzugefügt.

Plaque de base

Art.-Nr. 253300 GP B10 H60 D300 KS GR

Sie müssen angemeldet sein um 253300.stp herunterzuladen.

Sie müssen angemeldet sein um 253300.igs herunterzuladen.

Sie müssen angemeldet sein um 253300.jt herunterzuladen.

Sie müssen angemeldet sein um 253300.dwg herunterzuladen.

Sie müssen angemeldet sein um 253300m_D.dxf herunterzuladen.

Artikel 253300 wurde zum Merkzettel hinzugefügt.

Artikel 253300 wurde zum Warenkorb hinzugefügt.

Support pour conducteur de toiture

Art.-Nr. 202829 DLH ZS 20 23 H55 L205 V2A

Sie müssen angemeldet sein um 202829.stp herunterzuladen.

Sie müssen angemeldet sein um 202829.igs herunterzuladen.

Sie müssen angemeldet sein um 202829.jt herunterzuladen.

Sie müssen angemeldet sein um 202829.dwg herunterzuladen.

Sie müssen angemeldet sein um 202829m_D.dxf herunterzuladen.

Artikel 202829 wurde zum Merkzettel hinzugefügt.

Artikel 202829 wurde zum Warenkorb hinzugefügt.

Support écarteur avec élément PA pour conducteur HVI light plus (longueur de la zone d’adaptation variable ??? - ??? mm)

Art.-Nr. 105466 DH PAE 18 D16 1000 AL V2A

Sie müssen angemeldet sein um 105466.stp herunterzuladen.

Sie müssen angemeldet sein um 105466.igs herunterzuladen.

Sie müssen angemeldet sein um 105466.jt herunterzuladen.

Sie müssen angemeldet sein um 105466.dwg herunterzuladen.

Sie müssen angemeldet sein um 105466m_D.dxf herunterzuladen.

Artikel 105466 wurde zum Merkzettel hinzugefügt.

Artikel 105466 wurde zum Warenkorb hinzugefügt.

Plaque de protection

Art.-Nr. 102050 ULP KS D370 SW

Sie müssen angemeldet sein um 102050.stp herunterzuladen.

Sie müssen angemeldet sein um 102050.igs herunterzuladen.

Sie müssen angemeldet sein um 102050.jt herunterzuladen.

Sie müssen angemeldet sein um 102050.dwg herunterzuladen.

Sie müssen angemeldet sein um 102050m_D.dxf herunterzuladen.

Artikel 102050 wurde zum Merkzettel hinzugefügt.

Artikel 102050 wurde zum Warenkorb hinzugefügt.

Tête de serrage séparée

Art.-Nr. 106324 SPK 25X0.3 V2A

Sie müssen angemeldet sein um 106324.stp herunterzuladen.

Sie müssen angemeldet sein um 106324.igs herunterzuladen.

Sie müssen angemeldet sein um 106324.jt herunterzuladen.

Sie müssen angemeldet sein um 106324.dwg herunterzuladen.

Sie müssen angemeldet sein um 106324m_D.dxf herunterzuladen.

Artikel 106324 wurde zum Merkzettel hinzugefügt.

Artikel 106324 wurde zum Warenkorb hinzugefügt.

Support conducteur avec bande de serrage

Art.-Nr. 275320 LH ZS 20 23 SB50.300 V2A

Sie müssen angemeldet sein um 275320.stp herunterzuladen.

Sie müssen angemeldet sein um 275320.igs herunterzuladen.

Sie müssen angemeldet sein um 275320.jt herunterzuladen.

Sie müssen angemeldet sein um 275320.dwg herunterzuladen.

Sie müssen angemeldet sein um 275320m_D.dxf herunterzuladen.

Artikel 275320 wurde zum Merkzettel hinzugefügt.

Artikel 275320 wurde zum Warenkorb hinzugefügt.

Plot béton

Art.-Nr. 102075 BES 8.5KG KT10 16 D240 SET

Sie müssen angemeldet sein um 102075.stp herunterzuladen.

Sie müssen angemeldet sein um 102075.igs herunterzuladen.

Sie müssen angemeldet sein um 102075.jt herunterzuladen.

Sie müssen angemeldet sein um 102075.dwg herunterzuladen.

Sie müssen angemeldet sein um 102075m_D.dxf herunterzuladen.

Artikel 102075 wurde zum Merkzettel hinzugefügt.
