Tubes supports pour conducteur HVI light plus

Tube support discret avec élément ressort PA intégré pour les applications suivantes
– Montage mural
– Pose à l’intérieur ou à l’extérieur pour une installation dans support statique à n pieds (avec / sans sortie latérale)
– Montage sur support de chevron de toit et toit métallique

Sans sortie latérale

Tube support avec terminaison interne / élément ressort PA sans sortie latérale. Pointe de capture INOX Ø10 mm, longueur 500 / 1000 mm.

4 Produkte

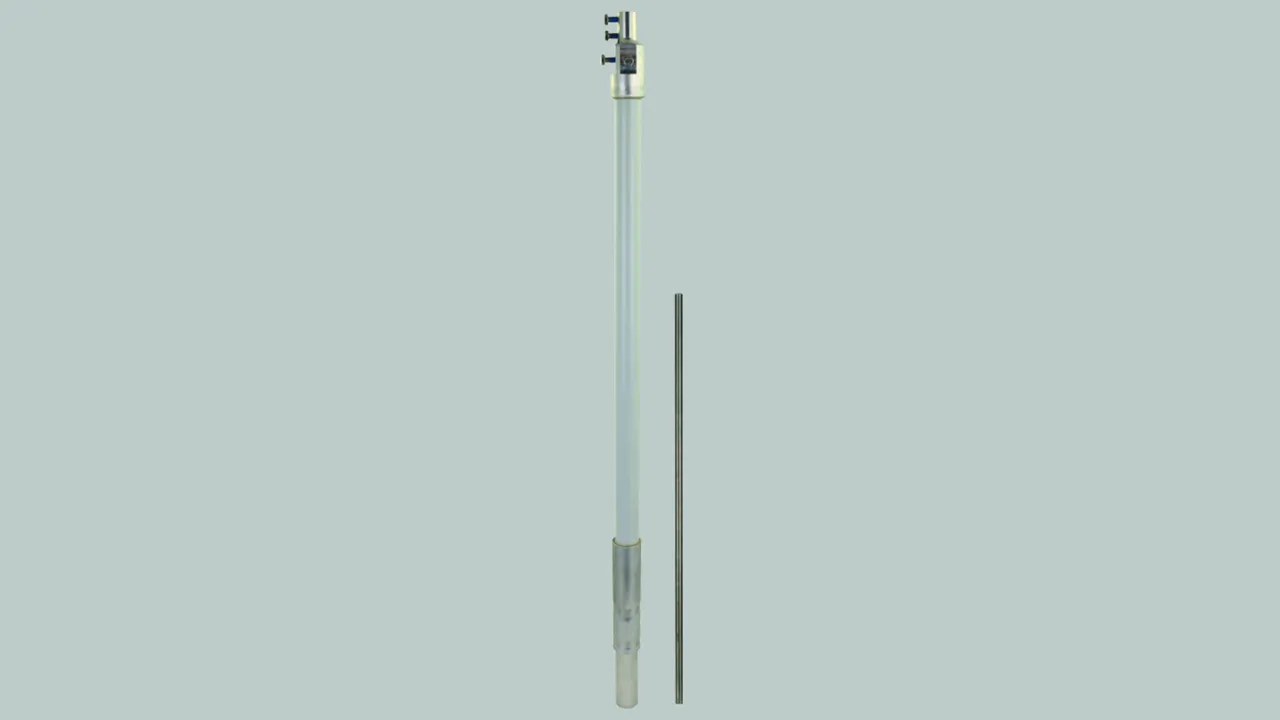

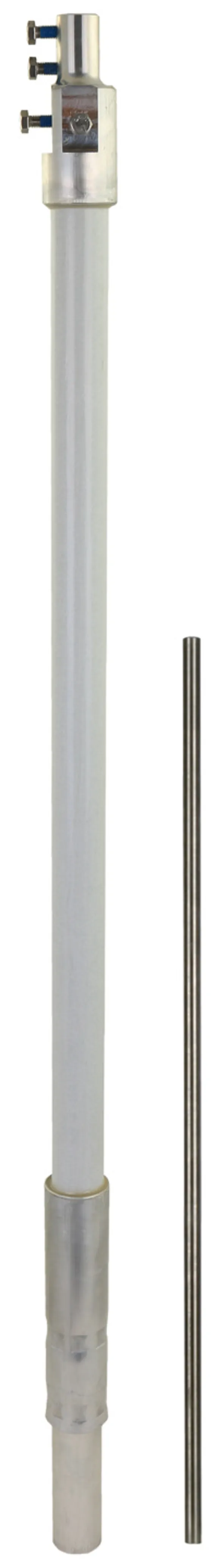

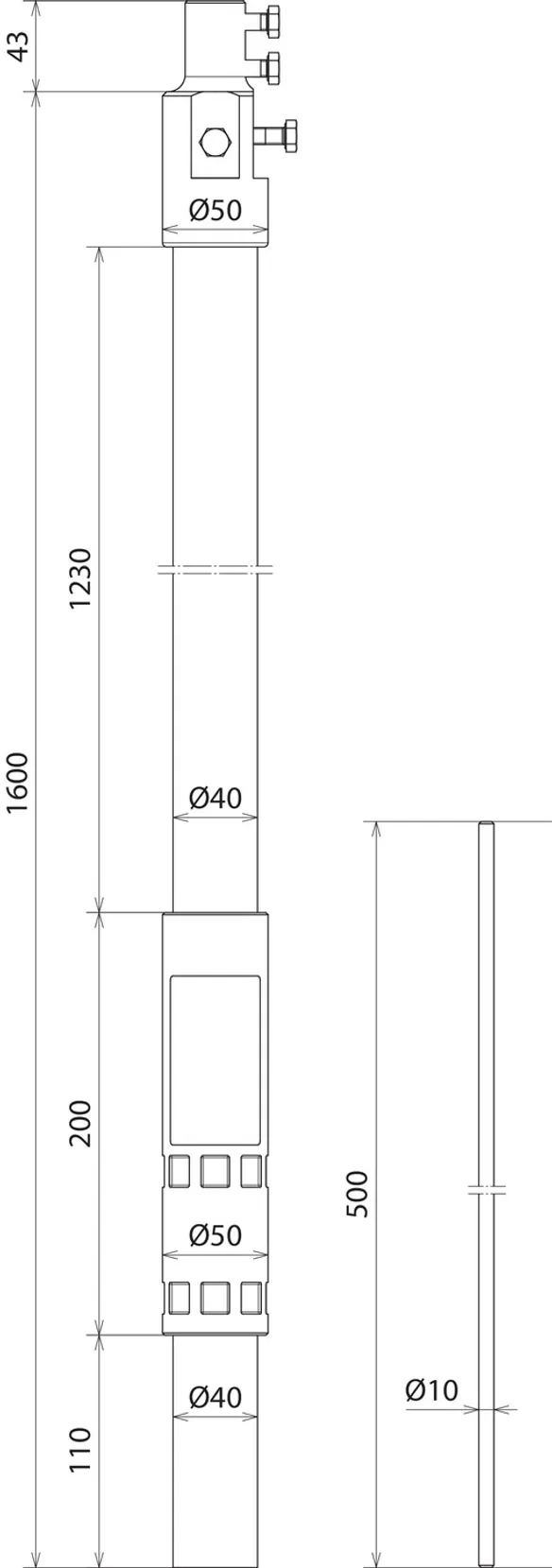

Art.-Nr. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494473, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.53 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Tube support pour conducteur HVI light plus avec pointe de capture longueur 2100 mm PRV/Alu
Tubes supports PRV/Alu avec terminaison interne et élément ressort PA
pour conducteur HVI light plus
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes supports sont dimensionnés selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné avec une pointe de capture Ø10 mm, longueur 500 mm, INOX
Matériau, tube support: PRV / Alu
Longueur, tube support: 1600 mm
Longueur Transport: 1600 mm
Diamètre Ø extérieur: 40 mm
Longueur de l’isolant: 1230 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: SR D40 1600 FSP500 HVI LI PL GFK AL V2A
Référence: 105672
ou équivalent

Zertifikate



Technische Daten

Longueur, pointe de capture 500 mm
Matériau, tube support PRV / Alu
Longueur, tube support 1600 mm
Longueur Transport 1600 mm
Diamètre Ø extérieur 40 mm
Longueur de l’isolant 1230 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105672 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105672 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

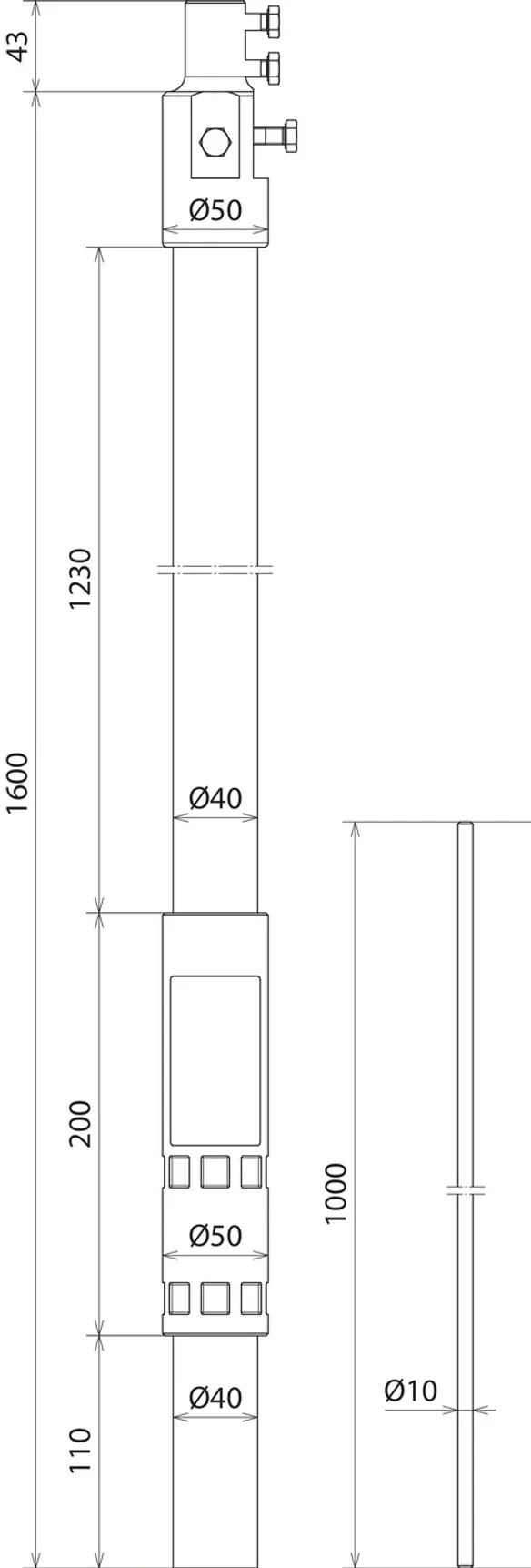

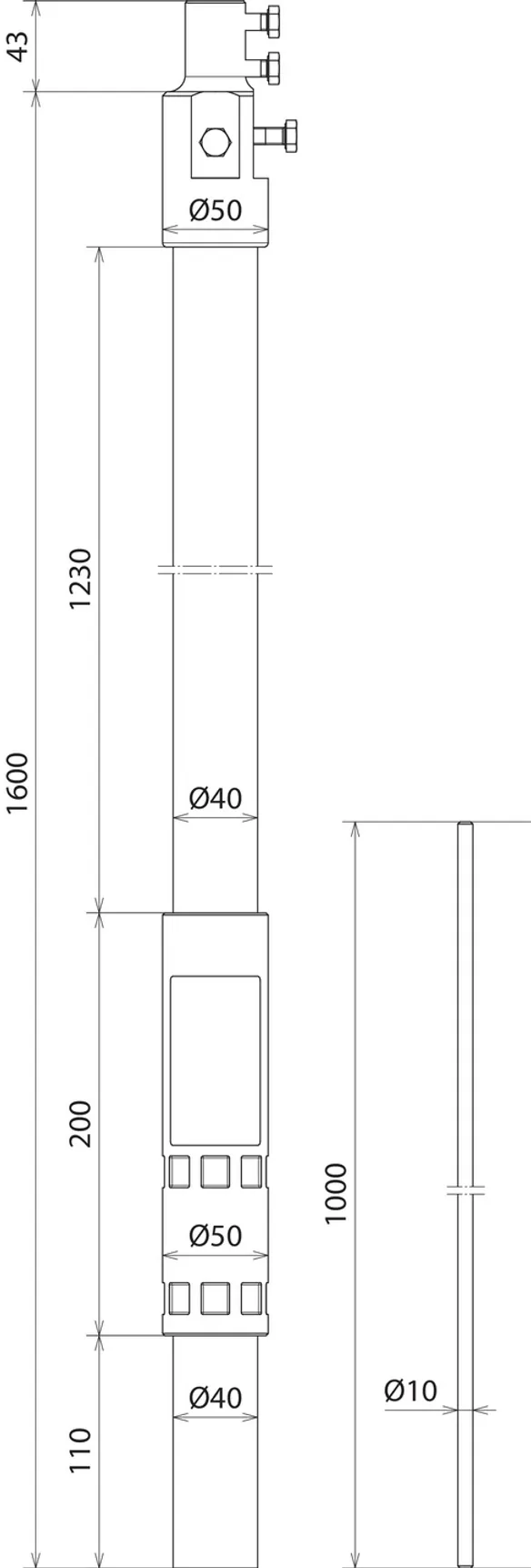

Art.-Nr. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494497, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.80 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Tube support pour conducteur HVI light plus avec pointe de capture longueur 2600 mm PRV/Alu
Tubes supports PRV/Alu avec terminaison interne et élément ressort PA
pour conducteur HVI light plus
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes supports sont dimensionnés selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné à une pointe de capture Ø10 mm longueur 1000 mm en INOX
Matériau, tube support: PRV / Alu
Longueur, tube support: 1600 mm
Longueur Transport: 1600 mm
Diamètre Ø extérieur: 40 mm
Longueur de l’isolant: 1230 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: SR D40 1600 FSP1000 HVI LI PL GFK AL V2A
Référence: 105673
ou équivalent

Zertifikate



Technische Daten

Longueur, pointe de capture 1000 mm
Matériau, tube support PRV / Alu
Longueur, tube support 1600 mm
Longueur Transport 1600 mm
Diamètre Ø extérieur 40 mm
Longueur de l’isolant 1230 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105673 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105673 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

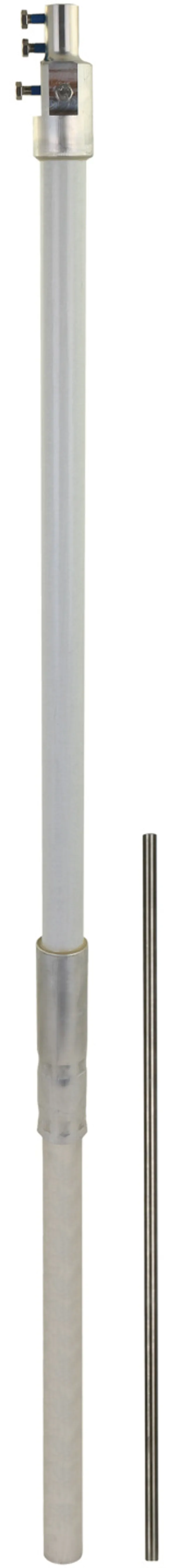

Art.-Nr. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494503, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.53 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Tube support pour conducteur HVI light plus avec pointe de capture, longueur 2900 mm, PRV/Alu
Tubes supports PRV/Alu avec terminaison interne et élément ressort PA
pour conducteur HVI light plus
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes supports sont dimensionnés selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné avec une pointe de capture Ø10 mm, longueur 500 mm, INOX
Matériau, tube support: PRV / Alu
Longueur, tube support: 2400 mm
Longueur Transport: 2400 mm
Diamètre Ø extérieur: 40 mm
Longueur de l’isolant: 1230 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: SR D40 2400 FSP500 HVI LI PL GFK AL V2A
Référence: 105674
ou équivalent

Zertifikate



Technische Daten

Longueur, pointe de capture 500 mm
Matériau, tube support PRV / Alu
Longueur, tube support 2400 mm
Longueur Transport 2400 mm
Diamètre Ø extérieur 40 mm
Longueur de l’isolant 1230 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105674 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105674 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

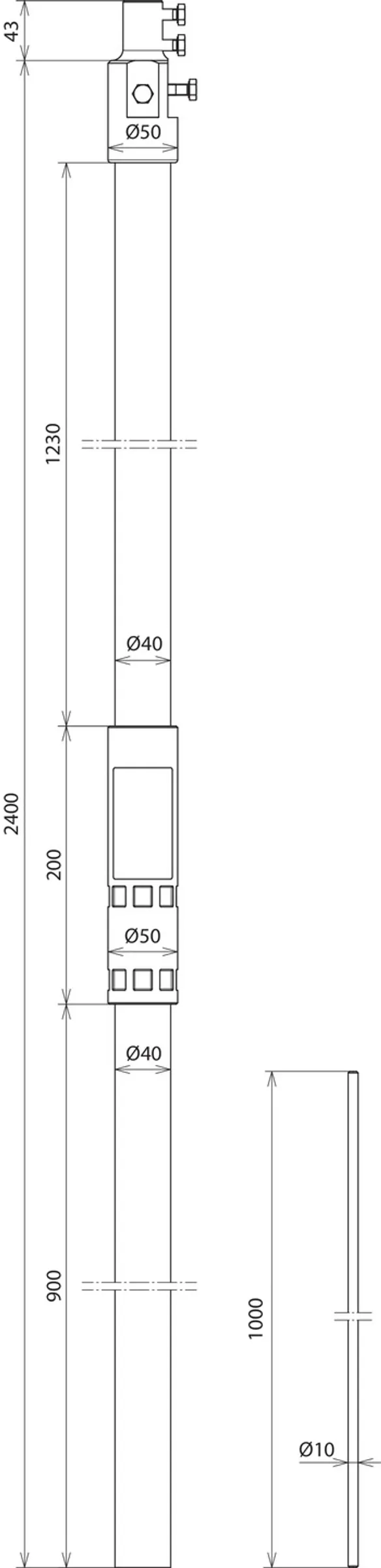

Art.-Nr. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494510, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.80 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Tube support pour conducteur HVI light plus avec pointe de capture longueur 3400 mm PRV/Alu
Tubes supports PRV/Alu avec terminaison interne et élément ressort PA
pour conducteur HVI light plus
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes supports sont dimensionnés selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné à une pointe de capture Ø10 mm longueur 1000 mm en INOX
Matériau, tube support: PRV / Alu
Longueur, tube support: 2400 mm
Longueur Transport: 2400 mm
Diamètre Ø extérieur: 40 mm
Longueur de l’isolant: 1230 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: SR D40 2400 FSP1000 HVI LI PL GFK AL V2A
Référence: 105675
ou équivalent

Zertifikate



Technische Daten

Longueur, pointe de capture 1000 mm
Matériau, tube support PRV / Alu
Longueur, tube support 2400 mm
Longueur Transport 2400 mm
Diamètre Ø extérieur 40 mm
Longueur de l’isolant 1230 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105675 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105675 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Avec sortie latérale

Tube support avec terminaison interne / élément ressort PA avec sortie latérale | pointe de capture INOX Ø10 mm, longueur 500 / 1000 mm.

2 Produkte

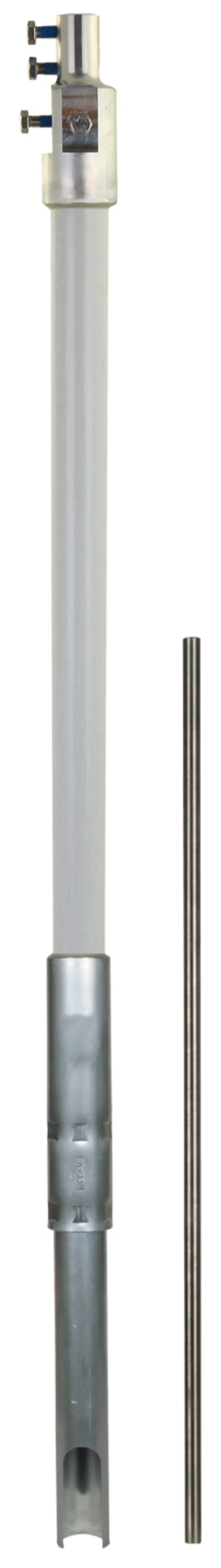

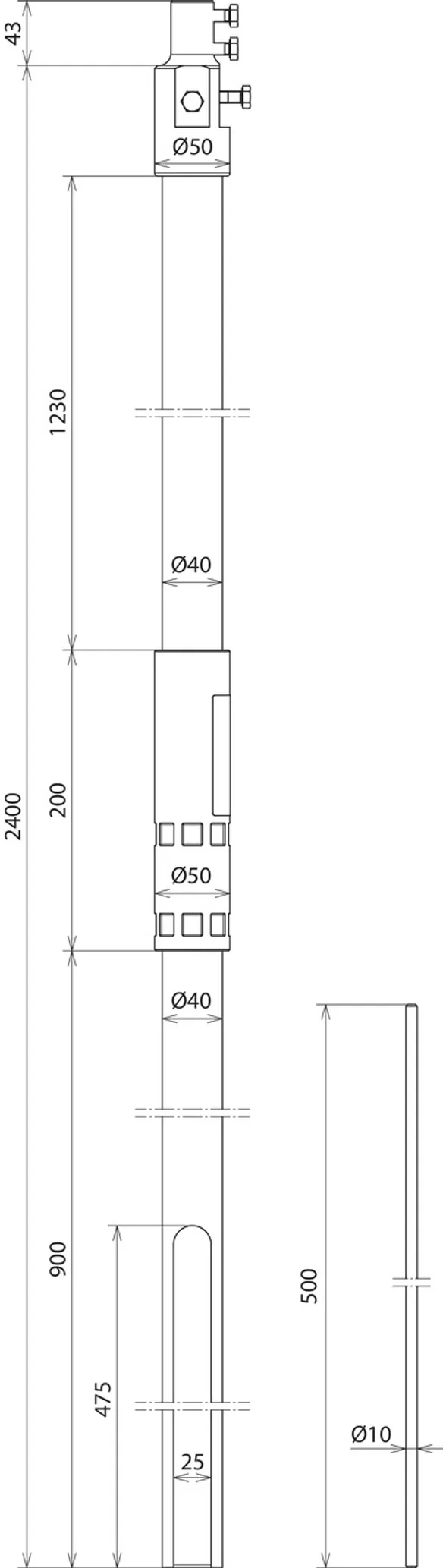

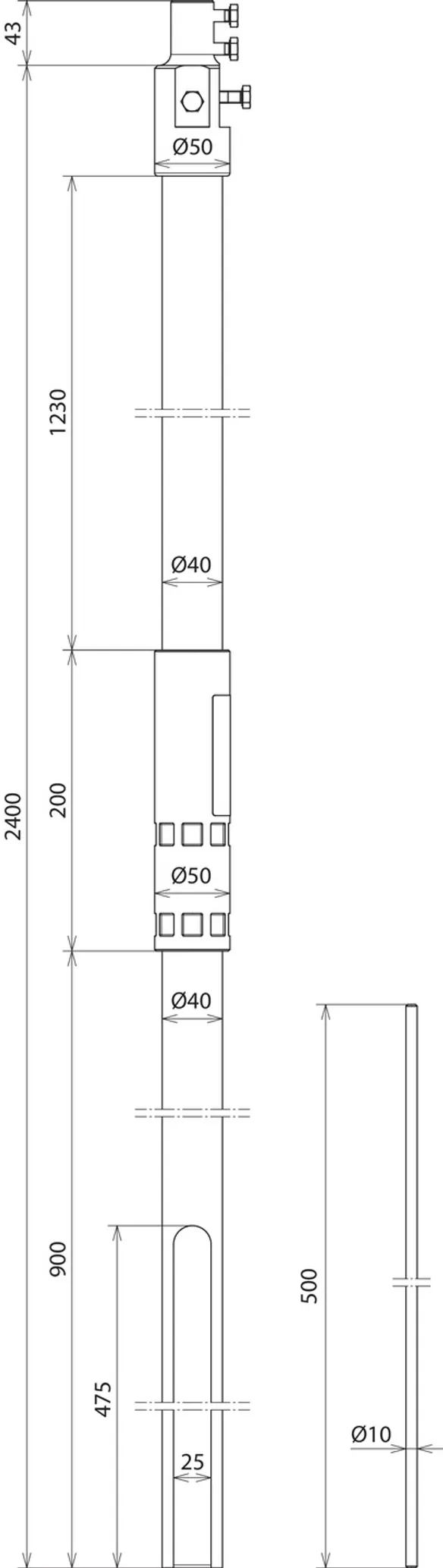

Art.-Nr. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

GTIN 4013364500044, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.35 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105677.stp

      Sie müssen angemeldet sein um 105677.stp herunterzuladen.

      Login
    • 105677.igs

      Sie müssen angemeldet sein um 105677.igs herunterzuladen.

      Login
    • 105677.jt

      Sie müssen angemeldet sein um 105677.jt herunterzuladen.

      Login
    • 105677.dwg

      Sie müssen angemeldet sein um 105677.dwg herunterzuladen.

      Login
    • 105677m_D.dxf

      Sie müssen angemeldet sein um 105677m_D.dxf herunterzuladen.

      Login
Tube support pour conducteur HVI light plus avec pointe de capture
et sortie latérale longueur 2900 mm PRV/Alu
Tubes supports PRV/Alu avec terminaison interne et élément ressort PA
pour conducteur HVI light plus
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes supports sont dimensionnés selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné avec une pointe de capture Ø10 mm, longueur 500 mm, INOX
Matériau, tube support: PRV / Alu
Longueur, tube support: 2400 mm
Longueur Transport: 2400 mm
Diamètre Ø extérieur: 40 mm
Longueur de l’isolant: 1230 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: SR D40 2400 FSP500 SA HVI LI PL GFK AL
Référence: 105677
ou équivalent

Zertifikate



Technische Daten

Longueur, pointe de capture 500 mm
Matériau, tube support PRV / Alu
Longueur, tube support 2400 mm
Longueur Transport 2400 mm
Diamètre Ø extérieur 40 mm
Longueur de l’isolant 1230 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105677 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105677 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

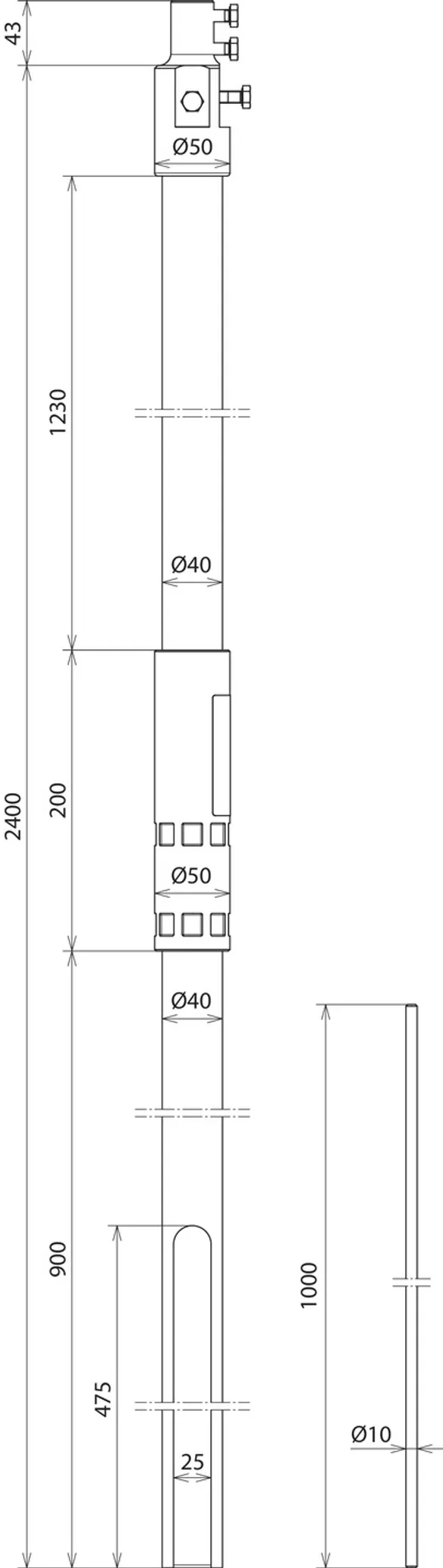

Art.-Nr. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

GTIN 4013364500051, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.62 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105678.stp

      Sie müssen angemeldet sein um 105678.stp herunterzuladen.

      Login
    • 105678.igs

      Sie müssen angemeldet sein um 105678.igs herunterzuladen.

      Login
    • 105678.jt

      Sie müssen angemeldet sein um 105678.jt herunterzuladen.

      Login
    • 105678.dwg

      Sie müssen angemeldet sein um 105678.dwg herunterzuladen.

      Login
    • 105678m_D.dxf

      Sie müssen angemeldet sein um 105678m_D.dxf herunterzuladen.

      Login
Tube support pour conducteur HVI light plus avec pointe de capture
et sortie latérale longueur 3400 mm PRV/Alu
Tubes supports PRV/Alu avec terminaison interne et élément ressort PA
pour conducteur HVI light plus
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes supports sont dimensionnés selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné à une pointe de capture Ø10 mm longueur 1000 mm en INOX
Matériau, tube support: PRV / Alu
Longueur, tube support: 2400 mm
Longueur Transport: 2400 mm
Diamètre Ø extérieur: 40 mm
Longueur de l’isolant: 1230 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: SR D40 2400 FSP1000 SA HVI LI PL GFK AL
Référence: 105678
ou équivalent

Zertifikate



Technische Daten

Longueur, pointe de capture 1000 mm
Matériau, tube support PRV / Alu
Longueur, tube support 2400 mm
Longueur Transport 2400 mm
Diamètre Ø extérieur 40 mm
Longueur de l’isolant 1230 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105678 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105678 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour support de chevron de toit et toit métallique

Tube support avec terminaison interne / élément ressort PA pour la pose sous le toit. Pointe de capture INOX Ø10 mm, longueur 1000 mm.

1 Produkt

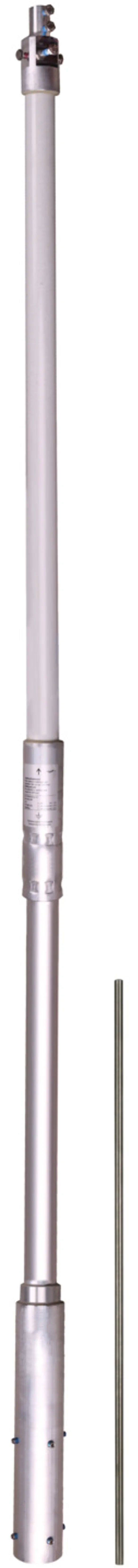

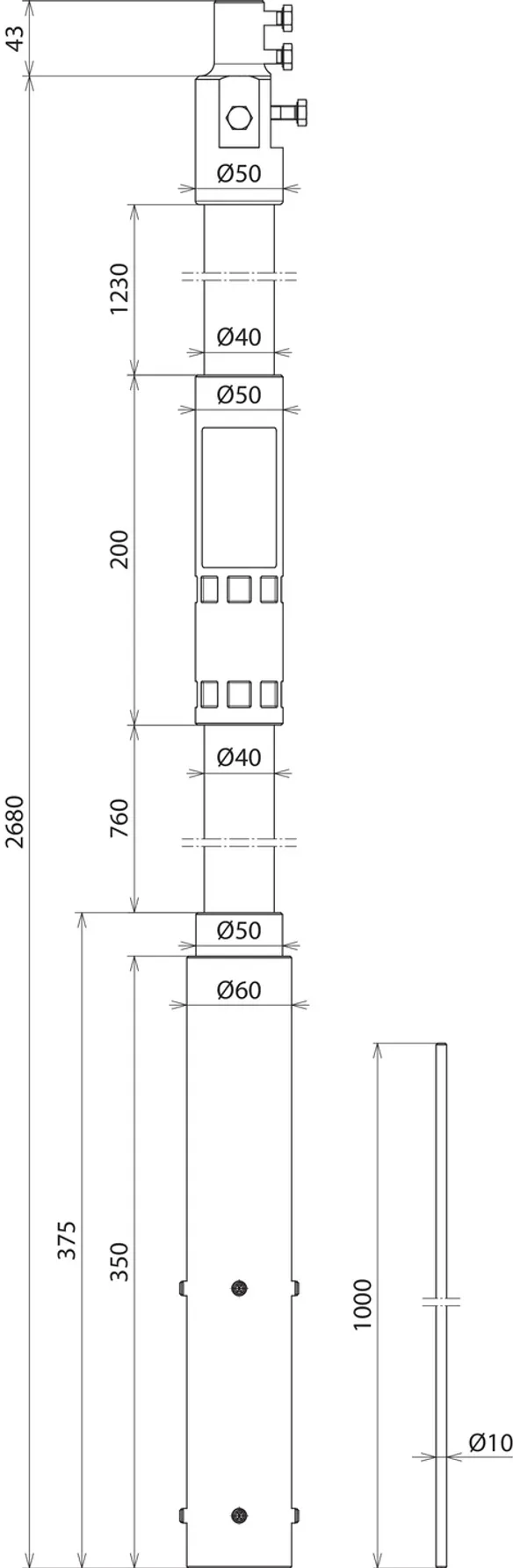

Art.-Nr. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

GTIN 4013364499775, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.83 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Tube support pour conducteur HVI light plus avec pointe de capture longueur 3680 mm PRV/Alu
Tubes supports PRV/Alu avec terminaison interne et élément ressort PA
pour conducteur HVI light plus
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes supports sont dimensionnés selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné à une pointe de capture Ø10 mm longueur 1000 mm en INOX
Matériau, tube support: PRV / Alu
Longueur, tube support: 2680 mm
Longueur Transport: 2680 mm
Diamètre Ø extérieur: 40 mm
Longueur de l’isolant: 1230 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: SR D40 2680 FSP1000 DSH GFK AL V2A
Référence: 105688
ou équivalent

Zertifikate



Technische Daten

Longueur, pointe de capture 1000 mm
Matériau, tube support PRV / Alu
Longueur, tube support 2680 mm
Longueur Transport 2680 mm
Diamètre Ø extérieur 40 mm
Longueur de l’isolant 1230 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105688 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105688 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
back to top
