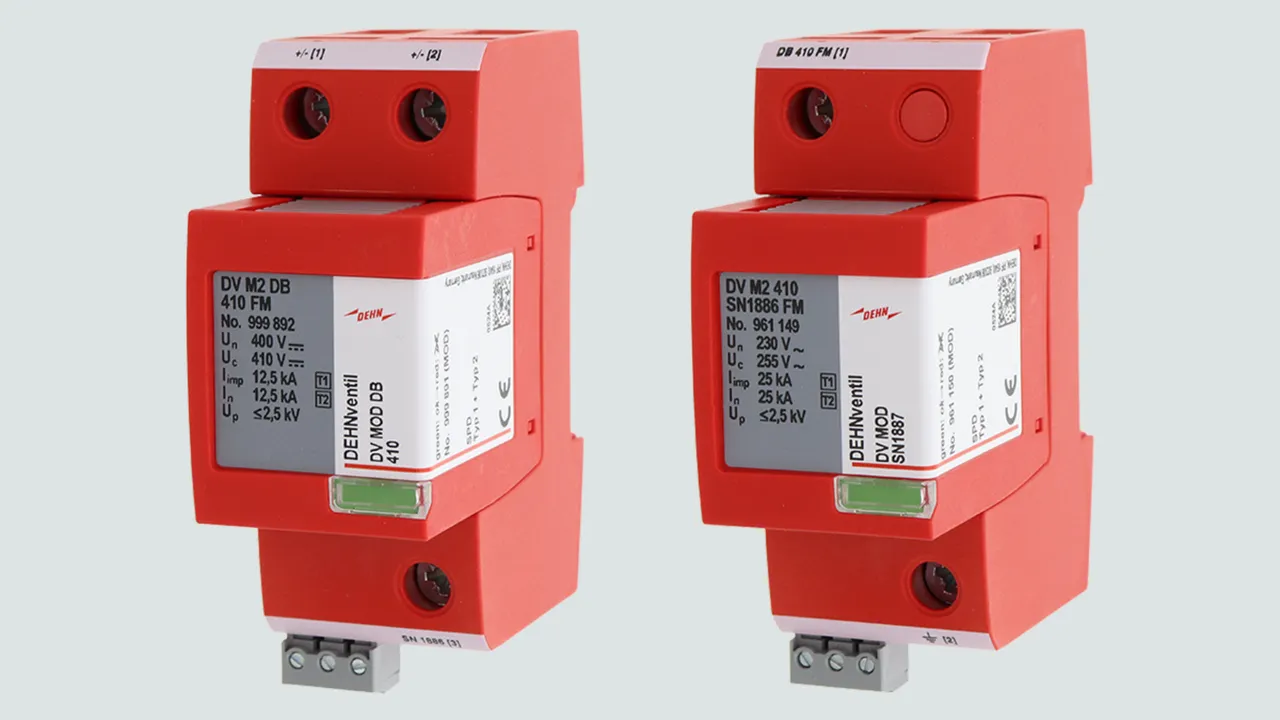

DEHNventil modulaire SN

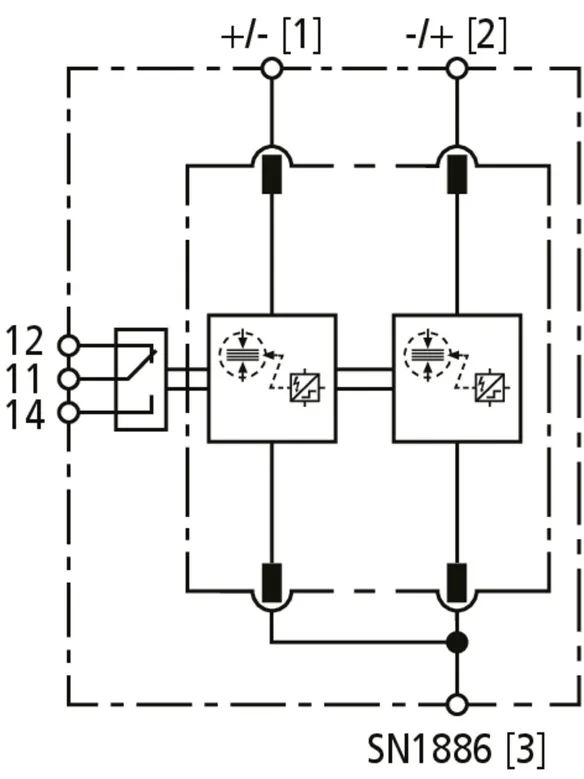

DEHNventil M2 DB 410 FM

Parafoudre combiné modulaire pour réseaux 400 V DC, utilisation possible avec un dérivateur d’influence DV M2 410 SN1886 FM (référence 961 149).

1 Produit

Référence de la pièce 999892 DV M2 DB 410 FM

GTIN 4013364521353, Clients tariffs no (UE): 85363090, Poids brut: 314.27 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DV M2 DB 410 FM
Référence: 999892
ou équivalent

Caractéristiques techniques

SPD selon CDV IEC 61643-41	Type 1 + Type 2
Tension continue maximale DC (U_C )	410 V
Courant de foudre (10/350 µs) [DC+ --> DC-] (I_imp )	12,5 kA
Niveau de protection [DC+ --> DC-] (U_P )	≤ 2,5 kV
Fusible amont max. jusqu’à I_K = 4 kA	160 A gG
Contacts de télésignalisation/type de contact	oui / inverseur

VA-Tabelle
SPD selon CDV IEC 61643-41	Type 1 + Type 2
Tension nominale DC (U_N )	400 V
Tension continue maximale DC (U_C )	410 V
Courant de foudre (10/350 µs) [DC+ --> DC-] (I_imp )	12,5 kA
Courant nominal de décharge (8/20 µs) [DC+ --> DC-] (I_n )	12,5 kA
Niveau de protection [DC+ --> DC-] (U_P )	≤ 2,5 kV
Tenue aux courants de court-circuit (I_fi )	4 kA_eff
Limitation du courant de court-circuit / sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 4 kA_eff(prosp.)
Résistance aux courts-circuits (I_SCCR )	4 kA_eff
Temps de réponse (t_A )	≤ 100 bt
Fusible amont max. jusqu’à I_K = 4 kA	160 A gG
Surtension temporaire (U_T) - Caractéristiques	808 V / 120 min - résistance
Plage de température d’utilisation [parallèle]/[série] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicateur de fonctionnement/défaut	vert / rouge
Nombre de ports	1
Section de raccordement (min.)	6 mm²mono-brin/brins souples
Section de raccordement (max.)	35 mm²multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Emplacement de montage	à l’intérieur
Indice de protection	IP 20

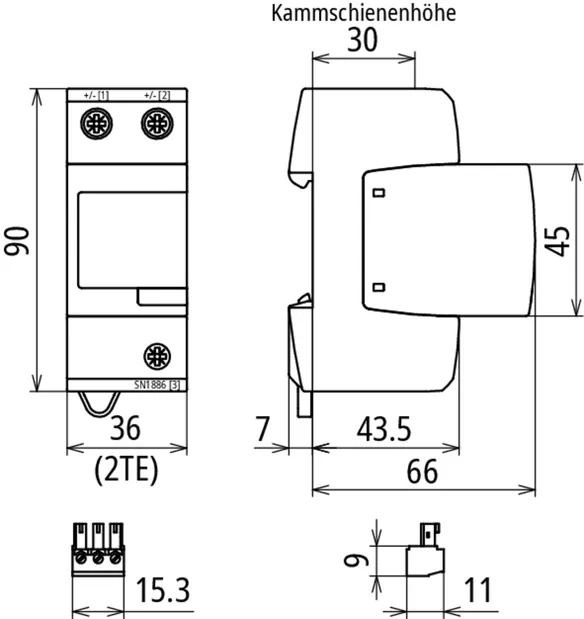

Encombrement	2 Modules, DIN 43880
Contacts de télésignalisation/type de contact	oui / inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² mono-brin/brins souples
DV M2 SN1886 FM en combinaison avec DV M2 DB 410 FM
Non-réponse du circuit jusqu’à 400 V DC + 250 V AC (influence permanente, selon Ril 819.0804)	Oui
Non-réponse du circuit jusqu’à 1500 V AC (influence de courte durée, selon Ril 819.0804)	Oui
Tension d’impulsion de réaction conformément à IEC 62561-3 (U_imp )	< 3 kV
Influence de la foudre 750 V DC 4 kA (I_SCCR )	1,5 kA (10/350 µs)
Courant de décharge total conformément à la norme IEC 61643-41 [DC+, DC- -->PE] (I_total )	25 kA

Le produit 999892 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 999892 a été ajouté au panier.

Aller à la boutique en ligne

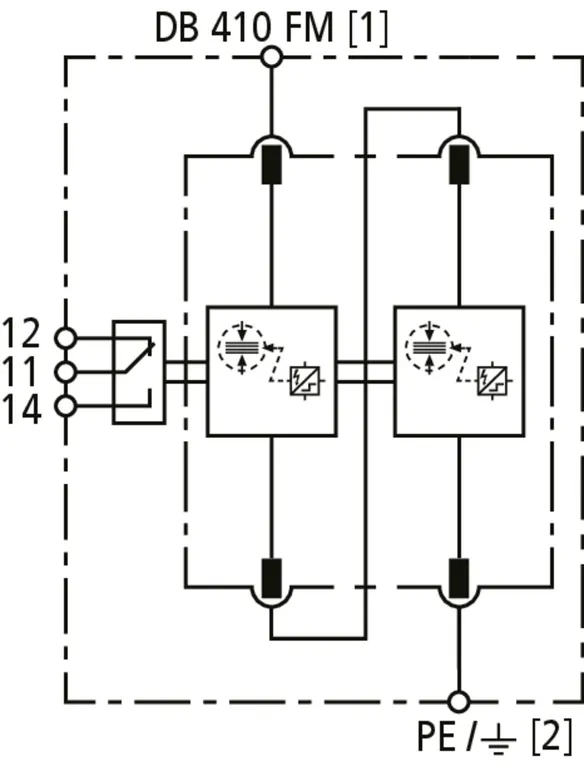

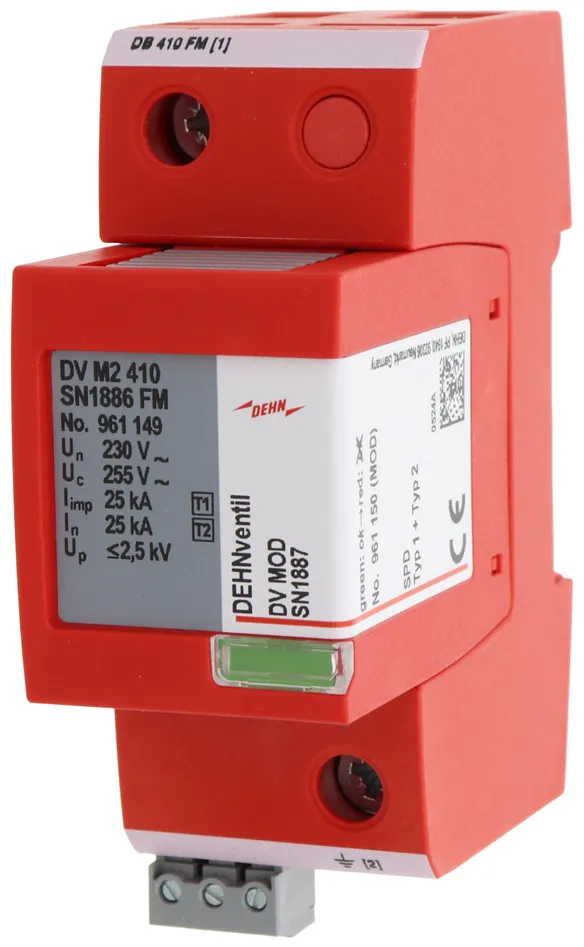

DEHNventil M2 410 SN1886 FM

Parafoudre coordonné unipolaire.

1 Produit

Référence de la pièce 961149 DV M2 410 SN1886 FM

GTIN 4013364521377, Clients tariffs no (UE): 85363090, Poids brut: 290.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DV M2 410 SN1886 FM
Référence: 961149
ou équivalent

Caractéristiques techniques

SPD selon IEC 61643-11	Type 1 + Type 2
Tension d’utilisation permanente max AC (U_C )	255 V
Courant de foudre (10/350 µs) (I_imp )	25 kA
Niveau de protection (U_P )	≤ 2,5 kV
Fusible amont max. jusqu’à I_K = 4 kA	160 A gG
Contacts de télésignalisation/type de contact	oui / inverseur

VA-Tabelle
SPD selon IEC 61643-11	Type 1 + Type 2
Tension nominale AC (U_N )	230 V
Tension d’utilisation permanente max AC (U_C )	255 V
Courant de foudre (10/350 µs) (I_imp )	25 kA
Courant nominal de décharge (8/20 µs) (I_n )	25 kA
Niveau de protection (U_P )	≤ 2,5 kV
Tenue aux courants de court-circuit (I_fi )	4 kA_eff
Limitation du courant de court-circuit / sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 4 kA_eff(prosp.)
Résistance aux courts-circuits (I_SCCR )	4 kA_eff
Temps de réponse (t_A )	≤ 100 bt
Fusible amont max. jusqu’à I_K = 4 kA	160 A gG
Surtension temporaire (U_T) - Caractéristiques	440 V / 120 min - résistance
Plage de température d’utilisation [parallèle]/[série] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicateur de fonctionnement/défaut	vert / rouge
Nombre de ports	1
Section de raccordement (min.)	6 mm²mono-brin/brins souples
Section de raccordement (max.)	35 mm²multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Emplacement de montage	à l’intérieur
Indice de protection	IP 20

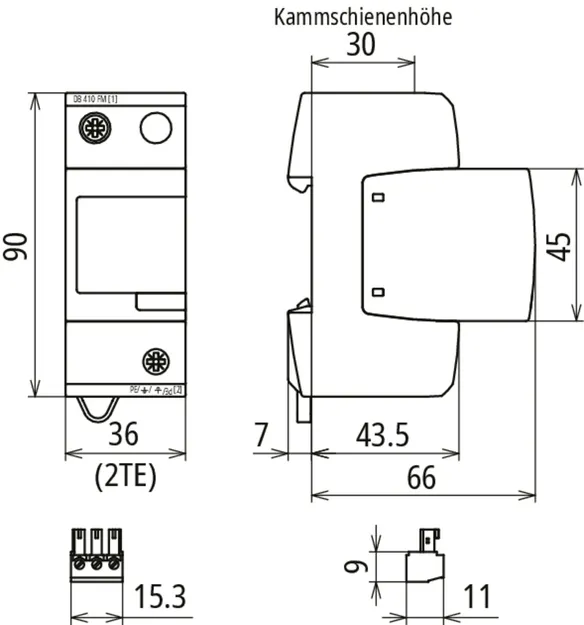

Encombrement	2 Modules, DIN 43880
Contacts de télésignalisation/type de contact	oui / inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²mono-brin/brins souples
DV M2 SN1886 FM en combinaison avec DV M2 DB 410 FM
Non-réponse du circuit jusqu’à 400 V DC + 250 V AC (influence permanente, selon Ril 819.0804)	Oui
Non-réponse du circuit jusqu’à 1500 V AC (influence de courte durée, selon Ril 819.0804)	Oui
Tension d’impulsion de réaction conformément à IEC 62561-3 (U_imp )	< 3 kV
Influence de la foudre 750 V DC 4 kA (I_SCCR )	1,5 kA (10/350 µs)
Courant de décharge total conformément à la norme IEC 61643-41 [DC+, DC- -->PE] (I_total )	25 kA
