Porte-câble pour conducteur HVI light plus dans les zones EX

L’opérateur d’un site à risque d’explosion est dans l’obligation de diviser l’installation et ses différentes parties en zones à différents risques d’explosion. Il est nécessaire de prendre en compte la foudre comme cause d’inflammation potentielle pour cette installation. Il est nécessaire d’établir un document relatif à la protection contre les explosions dans le cadre de l’ordonnance sur la sécurité d’exploitation. Ce document relatif à la protection contre les explosions décrit les différentes zones à risque d’explosion.

Le conducteur HVI light plus a été conçu pour être installé dans les zones à risque d’explosion 1 (gaz, vapeurs, brouillard) ainsi que dans les zones 21 (poussières). En respectant certaines conditions d’installation particulières, il est possible de garantir qu’une étincelle électrique provoquée par une décharge du courant de foudre puisse être évitée au moyen du conducteur HVI light plus.

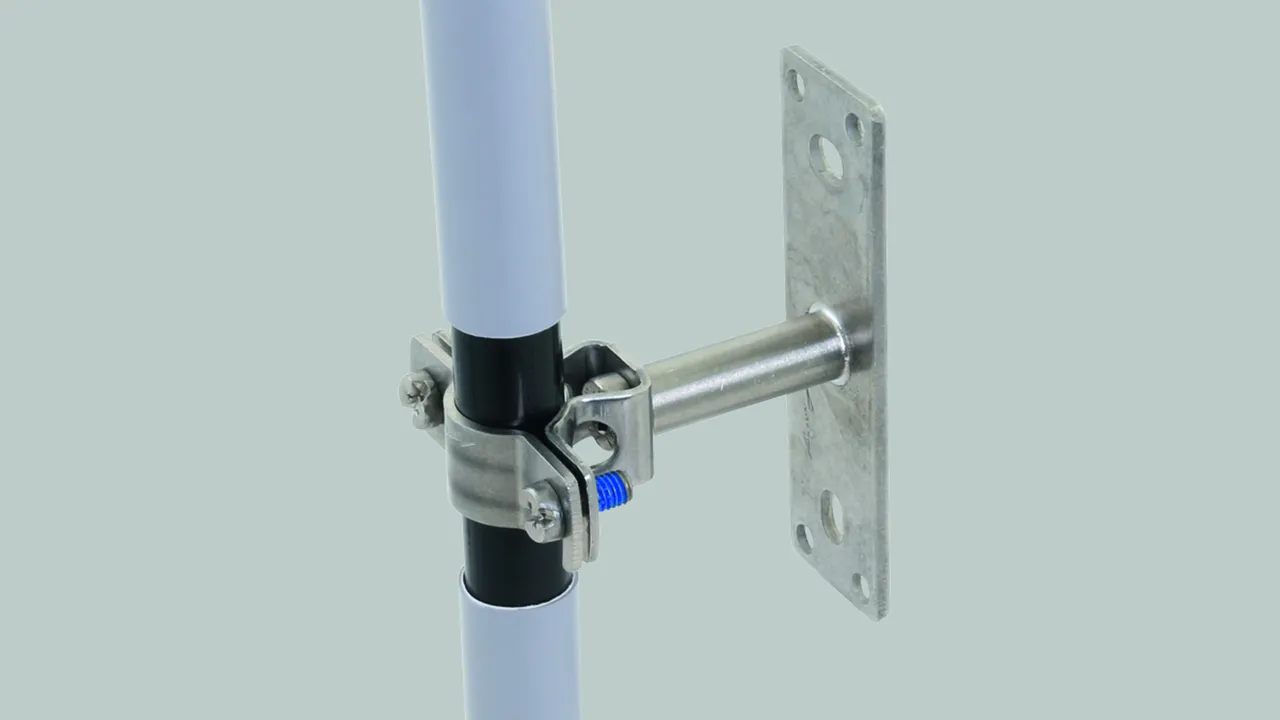

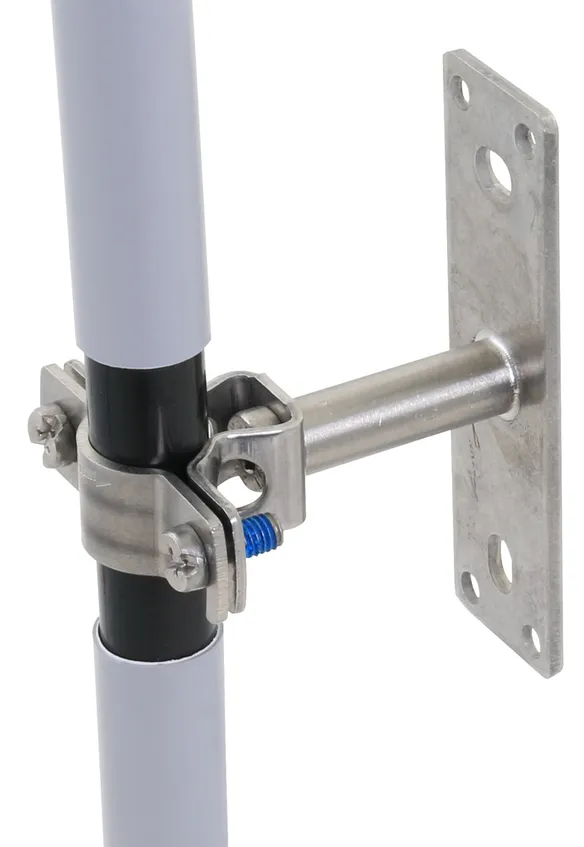

HVI light plus EX W55 holder

Pour la fixation sur des éléments de construction métalliques (par ex. façades) dans les zones EX 1 et 21.

1 Produkt

Art.-Nr. 275460 LH ZS 18 EX W55 BP V2A

GTIN 4013364485921, Zolltarifnr. (EU): 85389099, Bruttogewicht: 150.90 g, VPE: 10.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 275460.stp

      Sie müssen angemeldet sein um 275460.stp herunterzuladen.

      Login
    • 275460.igs

      Sie müssen angemeldet sein um 275460.igs herunterzuladen.

      Login
    • 275460.jt

      Sie müssen angemeldet sein um 275460.jt herunterzuladen.

      Login
    • 275460.dwg

      Sie müssen angemeldet sein um 275460.dwg herunterzuladen.

      Login
    • 275460_m_D.dxf

      Sie müssen angemeldet sein um 275460_m_D.dxf herunterzuladen.

      Login

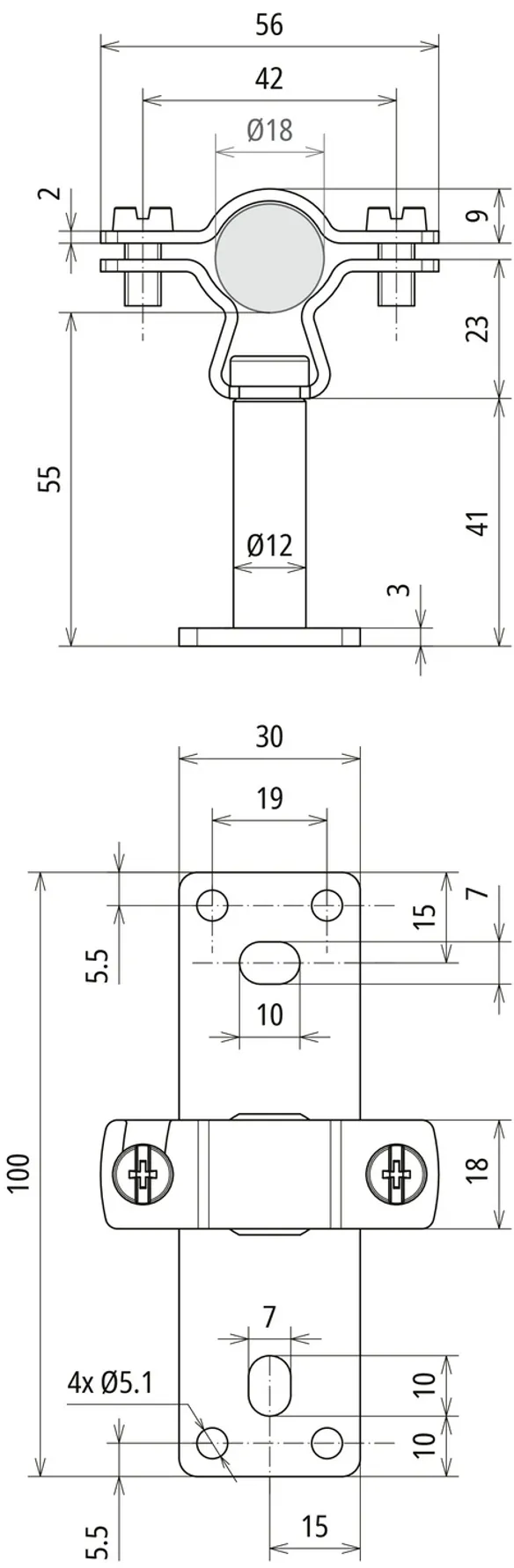

Porte-câble pour conducteur HVI light plus dans les zones EX, INOX
Porte-câble pour conducteur HVI light plus
dans les zones EX, avec élément d’écartement
55 mm, pour la fixation
sur des éléments de construction métalliques
(façades) dans les zones EX 1 et 21
Support conducteur rd: 18 mm
Fixation: [4x] Ø5,1 / [2x] 7 x 10 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: LH ZS 18 EX W55 BP V2A
Référence: 275460
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Support conducteur rd 18 mm
Distance au mur 55 mm
Fixation [4x] Ø5,1 / [2x] 7 x 10 mm
Normes IEC/TS 62561-8

Artikel 275460 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275460 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

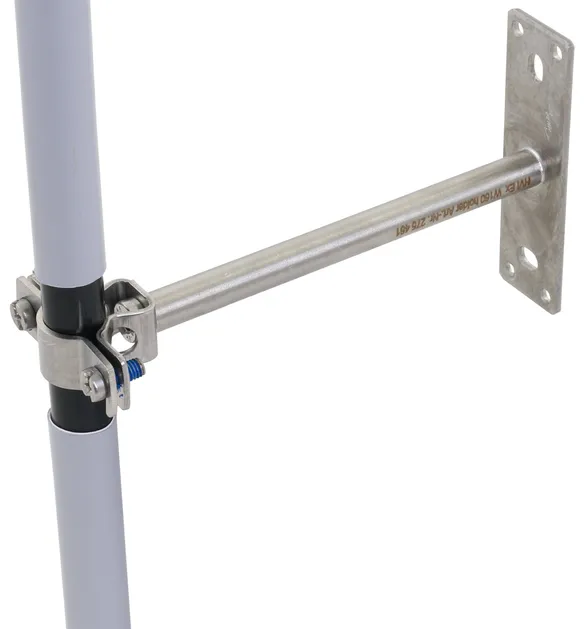

HVI light plus EX W160 holder

Pour la fixation sur des éléments de construction métalliques (par ex. façades) dans les zones EX 1 et 21.

1 Produkt

Art.-Nr. 275461 LH ZS 18 EX W160 BP V2A

GTIN 4013364485938, Zolltarifnr. (EU): 85389099, Bruttogewicht: 222.00 g, VPE: 10.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 275461.stp

      Sie müssen angemeldet sein um 275461.stp herunterzuladen.

      Login
    • 275461.igs

      Sie müssen angemeldet sein um 275461.igs herunterzuladen.

      Login
    • 275461.jt

      Sie müssen angemeldet sein um 275461.jt herunterzuladen.

      Login
    • 275461.dwg

      Sie müssen angemeldet sein um 275461.dwg herunterzuladen.

      Login
    • 275461_m_D.dxf

      Sie müssen angemeldet sein um 275461_m_D.dxf herunterzuladen.

      Login

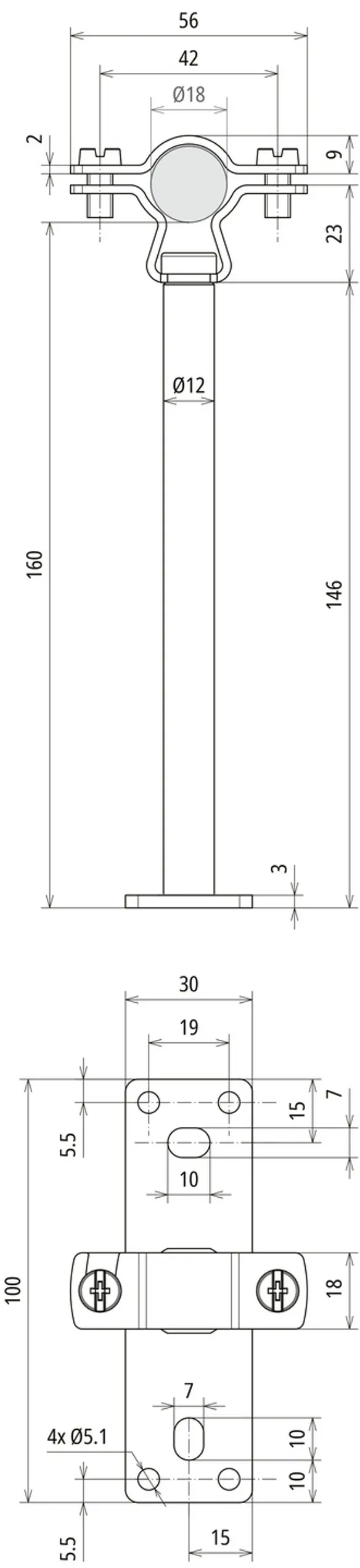

Porte-câble pour conducteur HVI light plus dans les zones EX, INOX
Porte-câble pour conducteur HVI light plus
dans les zones EX, avec élément d’écartement
160 mm, pour la fixation
sur des éléments de construction métalliques
(façades) dans les zones EX 1 et 21
Support conducteur rd: 18 mm
Fixation: [4x] Ø5,1 / [2x] 7 x 10 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 18 EX W160 BP V2A
Référence: 275461
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Support conducteur rd 18 mm
Distance au mur 160 mm
Fixation [4x] Ø5,1 / [2x] 7 x 10 mm
Normes DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275461 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275461 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

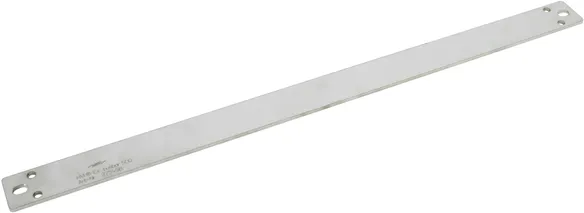

HVI light plus EX busbar 500

Pour la pose du conducteur HVI sur des porte-câbles HVI light plus EX W55 sur une structure non conductrice, par ex. en pierre ou en bois.

1 Produkt

Art.-Nr. 275498 VS EX 500 V2A

GTIN 4013364146945, Zolltarifnr. (EU): 85389099, Bruttogewicht: 320.00 g, VPE: 10.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 275498.stp

      Sie müssen angemeldet sein um 275498.stp herunterzuladen.

      Login
    • 275498.igs

      Sie müssen angemeldet sein um 275498.igs herunterzuladen.

      Login
    • 275498.jt

      Sie müssen angemeldet sein um 275498.jt herunterzuladen.

      Login
    • 275498.dwg

      Sie müssen angemeldet sein um 275498.dwg herunterzuladen.

      Login
    • 275498m_D.dxf

      Sie müssen angemeldet sein um 275498m_D.dxf herunterzuladen.

      Login

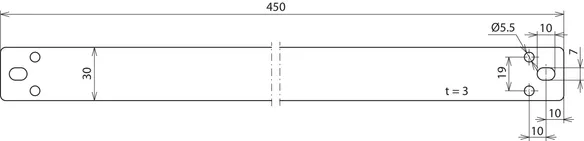

Porte-câble pour conducteur HVI dans les zones EX, barre bus EX 500 en INOX
Barre de raccordement
pour la pose de conducteurs HVI
avec des porte-câbles HVI EX
(réf. 275 460, 275 461)
sur une structure non conductrice
par ex. en pierre ou en bois.
Matériau - entretoise: INOX
Fixation: [4x] Ø5,5 / [2x] 7 x 10 mm
Dimensions: 450 x 30 x 3 mm

produit : DEHN
Type: VS EX 500 V2A
Référence: 275498
ou équivalent

Zertifikate



Technische Daten

Matériau - entretoise INOX
Fixation [4x] Ø5,5 / [2x] 7 x 10 mm
Dimensions (l x l x p) 450 x 30 x 3 mm

Artikel 275498 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275498 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

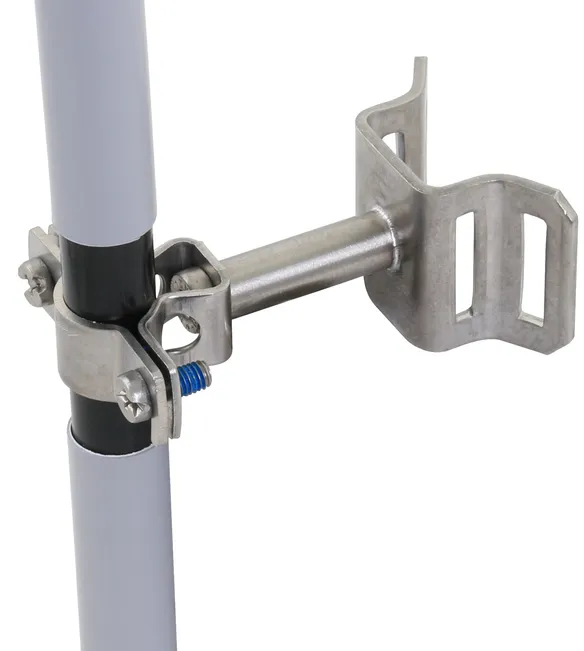

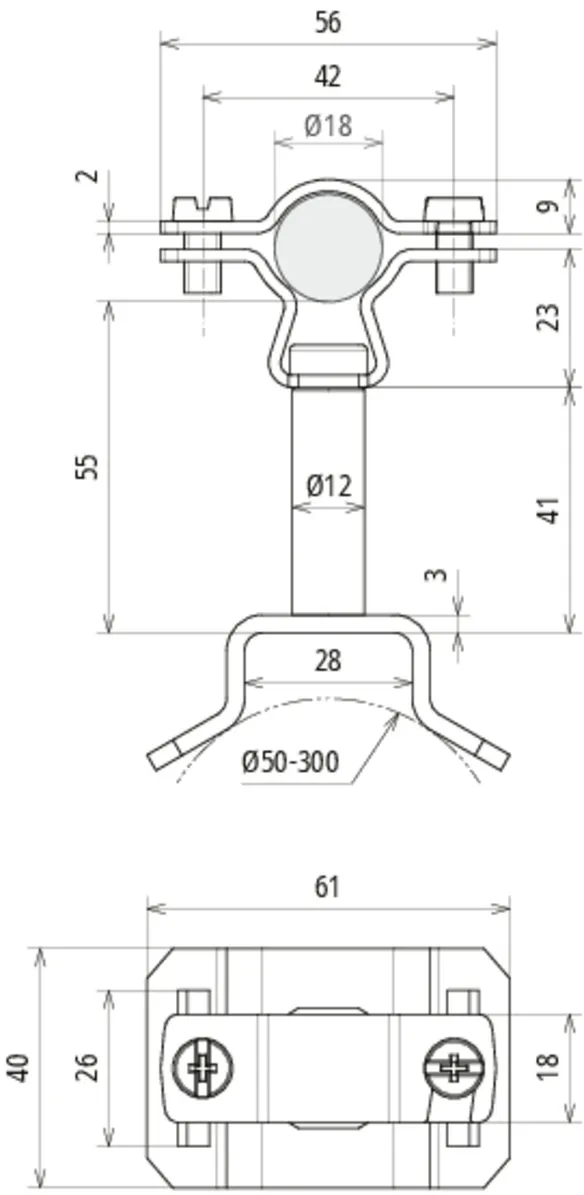

HVI light plus EX P55 holder

Pour la fixation sur des tubes (par ex. avec collier de serrage (référence 106 323)) dans les zones EX 1 et 21.

1 Produkt

Art.-Nr. 275464 LH ZS 18 EX P55 SBB V2A

GTIN 4013364485945, Zolltarifnr. (EU): 85389099, Bruttogewicht: 155.40 g, VPE: 10.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 275464.stp

      Sie müssen angemeldet sein um 275464.stp herunterzuladen.

      Login
    • 275464.igs

      Sie müssen angemeldet sein um 275464.igs herunterzuladen.

      Login
    • 275464.jt

      Sie müssen angemeldet sein um 275464.jt herunterzuladen.

      Login
    • 275464.dwg

      Sie müssen angemeldet sein um 275464.dwg herunterzuladen.

      Login
    • 275464m_D.dxf

      Sie müssen angemeldet sein um 275464m_D.dxf herunterzuladen.

      Login
Porte-câble pour conducteur HVI light plus dans les zones EX, INOX
Porte-câble pour conducteur HVI light plus
dans les zones EX, avec élément d’écartement
55 mm, pour la fixation sur des tuyaux
par ex. avec collier de serrage
(réf. 106 323, à commander séparément)
dans les zones EX 1 et 21
Support conducteur rd: 18 mm
Plage de serrage - tube : 50-300 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: LH ZS 18 EX P55 SBB V2A
Référence: 275464
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Support conducteur rd 18 mm
Distance au mur 55 mm
Plage de serrage - tube 50-300 mm
Normes IEC/TS 62561-8

Artikel 275464 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275464 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

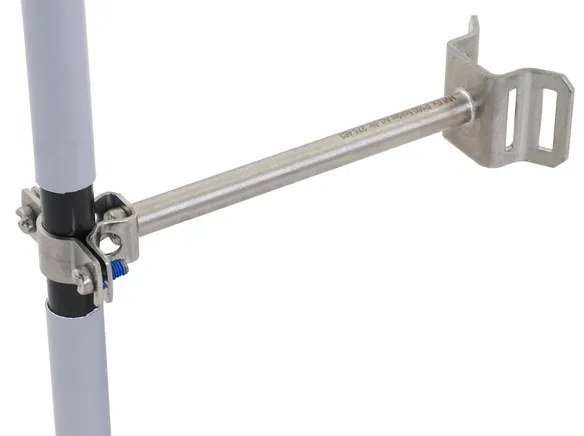

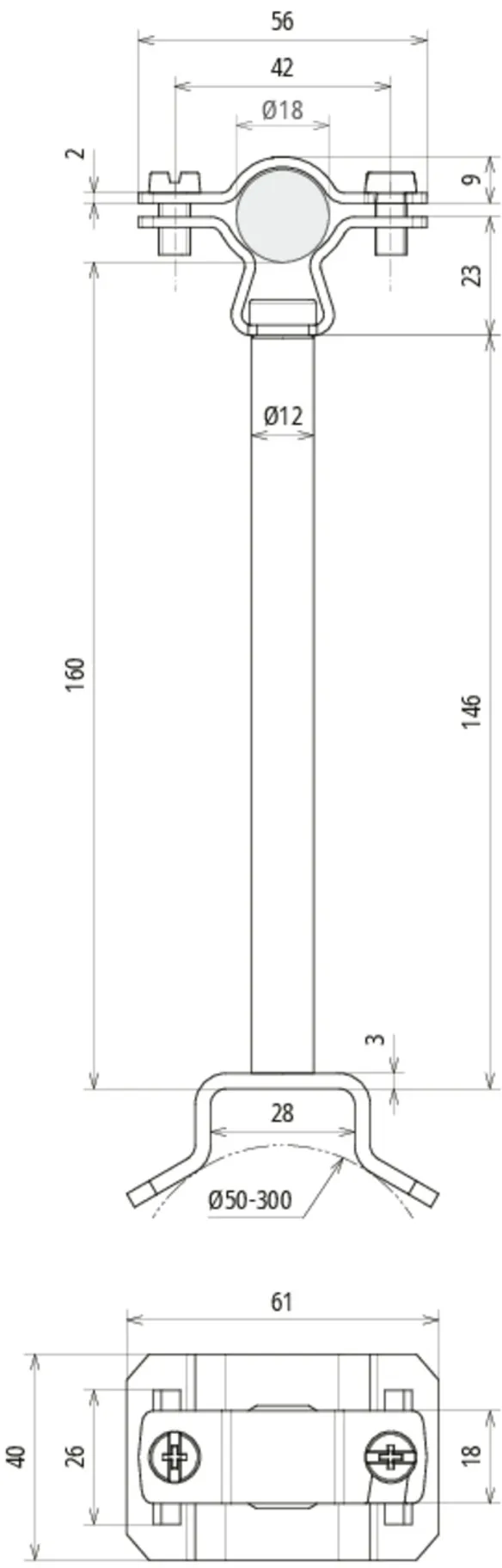

HVI light plus EX P160 holder

Pour la fixation sur des tubes (par ex. avec collier de serrage (référence 106 323)) dans les zones EX 1 et 21.

1 Produkt

Art.-Nr. 275462 LH ZS 18 EX P160 SBB V2A

GTIN 4013364485952, Zolltarifnr. (EU): 85389099, Bruttogewicht: 224.70 g, VPE: 10.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 275462.stp

      Sie müssen angemeldet sein um 275462.stp herunterzuladen.

      Login
    • 275462.igs

      Sie müssen angemeldet sein um 275462.igs herunterzuladen.

      Login
    • 275462.jt

      Sie müssen angemeldet sein um 275462.jt herunterzuladen.

      Login
    • 275462.dwg

      Sie müssen angemeldet sein um 275462.dwg herunterzuladen.

      Login
    • 275462m_D.dxf

      Sie müssen angemeldet sein um 275462m_D.dxf herunterzuladen.

      Login
Porte-câble pour conducteur HVI light plus dans les zones EX, INOX
Porte-câble pour conducteur HVI light plus
dans les zones EX, avec élément d’écartement
160 mm, pour la fixation sur des tuyaux
par ex. avec collier de serrage
(réf. 106 323, à commander séparément)
dans les zones EX 1 et 21
Support conducteur rd: 18 mm
Plage de serrage - tube : 50-300 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 18 EX P160 SBB V2A
Référence: 275462
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Support conducteur rd 18 mm
Distance au mur 160 mm
Plage de serrage - tube 50-300 mm
Normes DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275462 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275462 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
