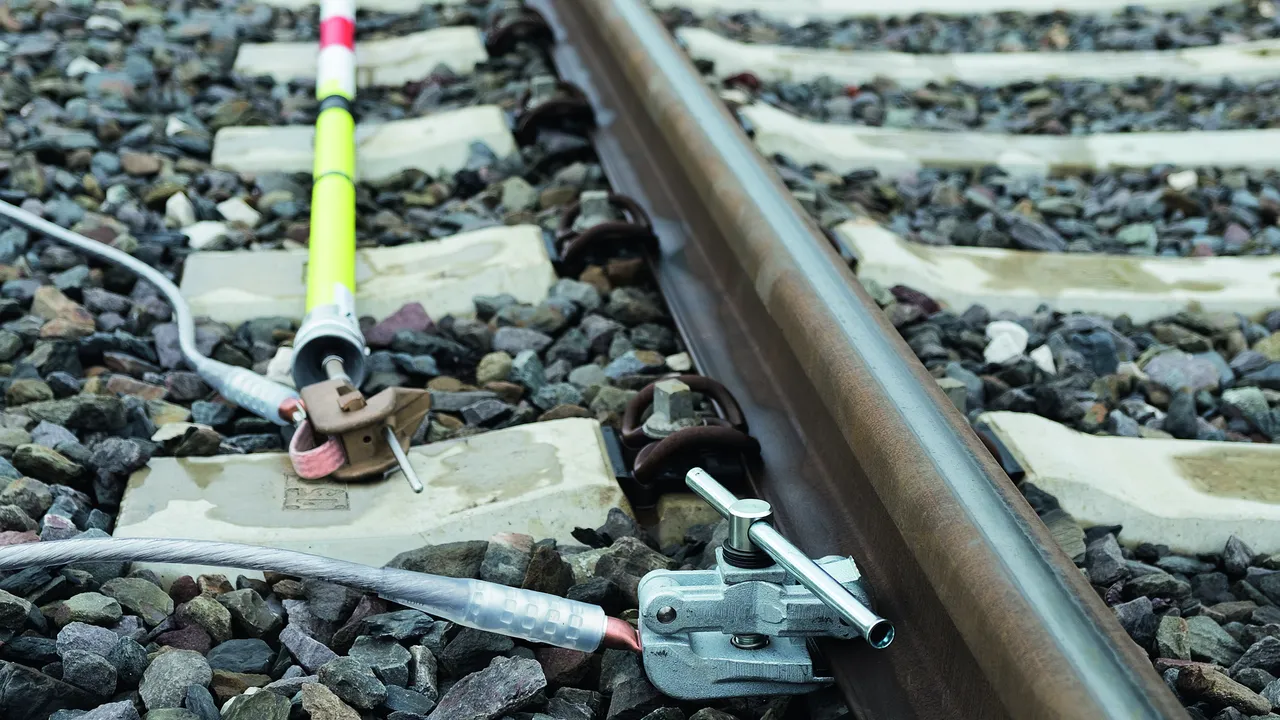

Éléments de raccordement (côté terre) pour le domaine ferroviaire
:quality(98)/www.elvatec.ch/store/f/38361690/HDVORSCHAU/751121a1_16-9.jpg)
:quality(98)/www.elvatec.ch/store/f/38361690/HDVORSCHAU/751121a1_16-9.jpg)

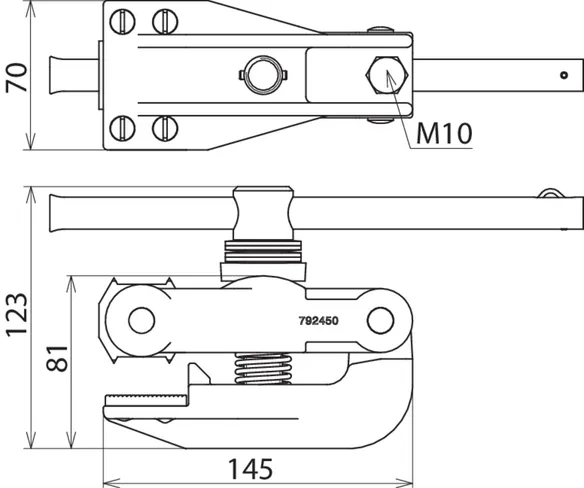

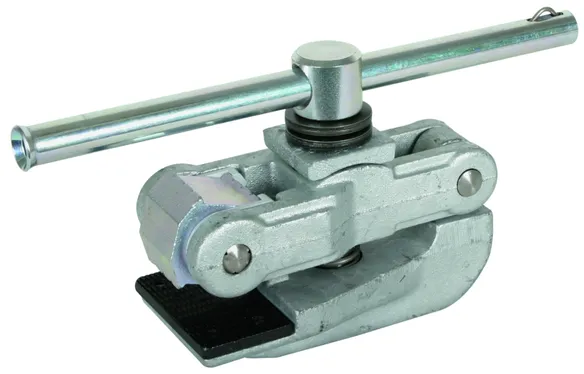

Art.-Nr. 792450 SAK PFE KN
GTIN 4013364051744, Zolltarifnr. (EU): 85359000, Bruttogewicht: 2.77 kg, VPE: 1.00 pièce(s)
Abbildungen
:quality(98)/www.elvatec.ch/store/f/38361695/HDVORSCHAU/792450.jpg)
:quality(98)/www.elvatec.ch/store/f/38361695/HDVORSCHAU/792450.jpg)
:quality(98)/www.elvatec.ch/store/f/38361696/HDVORSCHAU/792450m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/38361696/HDVORSCHAU/792450m_D.jpg)
Technische Daten
| Protection antitorsion | PK2 (Ø10,5 mm) |
| Matériau du câble | Cu |
| Pour section du câble | 50 mm2 |
| Courant de court-circuit max. Ik 0,06 s | 34,0 kA |
| N° de dessin DB | 3 Ebgw 01.53 Bl. 1 |
| N° de matériau DB | 157 535 |
Art.-Nr. 792451 SAK PFE KN AB29
GTIN 4013364230170, Zolltarifnr. (EU): 85359000, Bruttogewicht: 2.77 kg, VPE: 1.00 pièce(s)
Abbildungen
:quality(98)/www.elvatec.ch/store/f/38361698/HDVORSCHAU/792450.jpg)
:quality(98)/www.elvatec.ch/store/f/38361698/HDVORSCHAU/792450.jpg)
:quality(98)/www.elvatec.ch/store/f/38361699/HDVORSCHAU/792450m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/38361699/HDVORSCHAU/792450m_D.jpg)
Technische Daten
| Protection antitorsion | PK2 (Ø10,5 mm) |
| Matériau du câble | Al |
| Pour section du câble | 70 mm2 |
| Courant de court-circuit max. Ik 0,06 s | 32,0 kA |
| N° de dessin DB | Ebgw 01.82 |

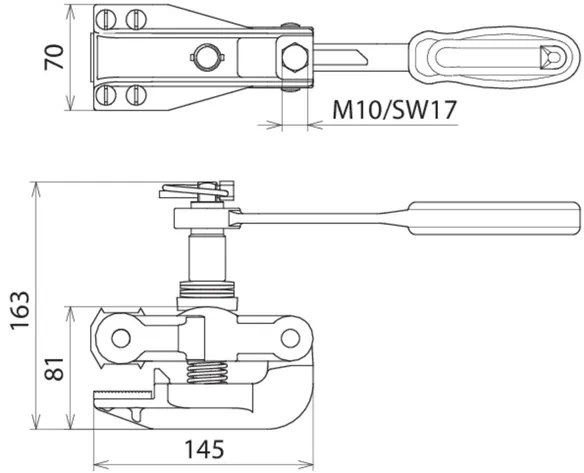

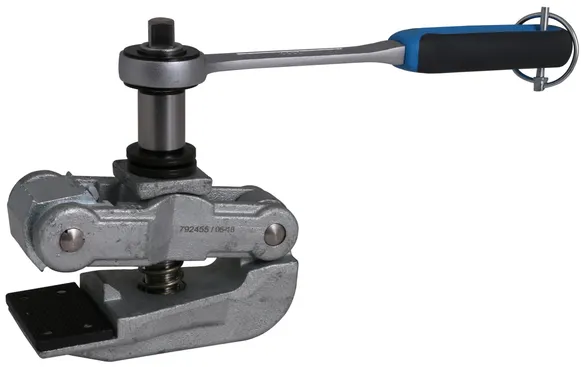

Art.-Nr. 792455 SAK PFE ARA
GTIN 4013364376724, Zolltarifnr. (EU): 85359000, Bruttogewicht: 3.01 kg, VPE: 1.00 pièce(s)
VorgängerAbbildungen
:quality(98)/www.elvatec.ch/store/f/38361704/HDVORSCHAU/792455.jpg)
:quality(98)/www.elvatec.ch/store/f/38361704/HDVORSCHAU/792455.jpg)
:quality(98)/www.elvatec.ch/store/f/38361705/HDVORSCHAU/792455m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/38361705/HDVORSCHAU/792455m_D.jpg)
Technische Daten
| Protection antitorsion | PK2 (Ø10,5 mm) |
| Matériau du câble | Cu |
| Pour section du câble | 50 mm2 |
| Courant de court-circuit max. Ik 0,06 s | 32,0 kA |
| N° de dessin DB | 3 Ebgw 01.53 Bl. 2 |

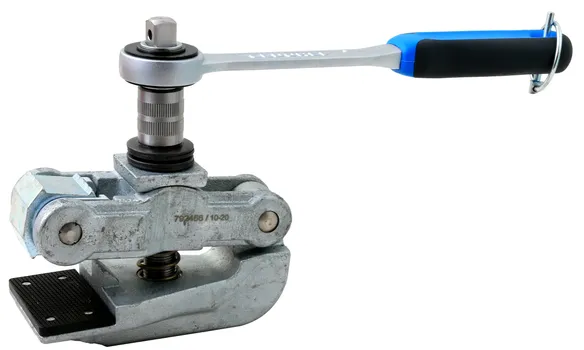

Art.-Nr. 792456 SAK PFE ARA AB29
GTIN 4013364446625, Zolltarifnr. (EU): 85359000, Bruttogewicht: 3.15 kg, VPE: 1.00 pièce(s)
Abbildungen
:quality(98)/www.elvatec.ch/store/f/38361708/HDVORSCHAU/792456.jpg)
:quality(98)/www.elvatec.ch/store/f/38361708/HDVORSCHAU/792456.jpg)
:quality(98)/www.elvatec.ch/store/f/38361709/HDVORSCHAU/792455m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/38361709/HDVORSCHAU/792455m_D.jpg)
Technische Daten
| Protection antitorsion | PK2 (Ø10,5 mm) |
| Matériau du câble | Al |
| Pour section du câble | 70 mm2 |
| Courant de court-circuit max. Ik 0,06 s | 32,0 kA |
| N° de dessin DB | 3 Ebgw 01.83-1 |

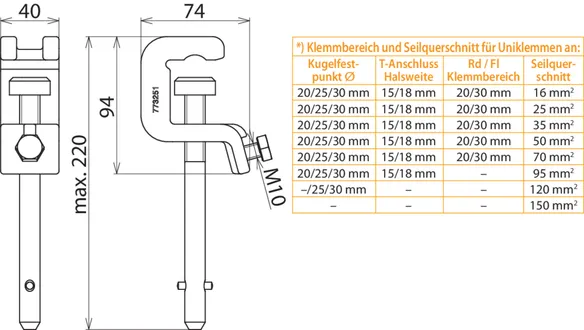

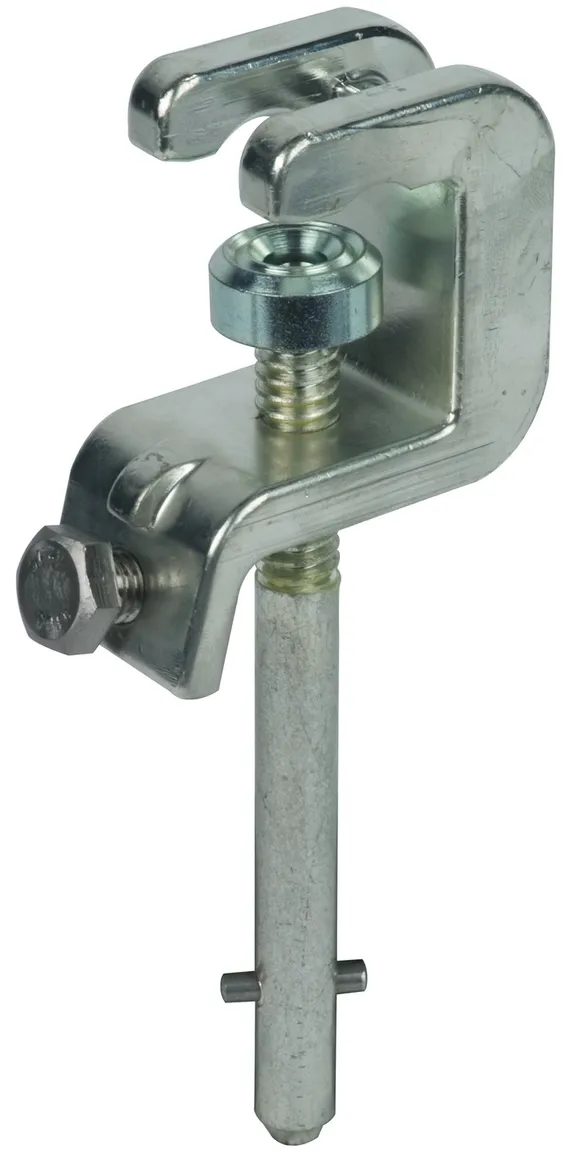

Art.-Nr. 773251 UK K25 FL30 SQL
GTIN 4013364005990, Zolltarifnr. (EU): 85359000, Bruttogewicht: 901.00 g, VPE: 1.00 pièce(s)
Abbildungen
:quality(98)/www.elvatec.ch/store/f/38361714/HDVORSCHAU/773331.jpg)
:quality(98)/www.elvatec.ch/store/f/38361714/HDVORSCHAU/773331.jpg)
:quality(98)/www.elvatec.ch/store/f/38361715/HDVORSCHAU/773251m_D_Klemmbereich.jpg)
:quality(98)/www.elvatec.ch/store/f/38361715/HDVORSCHAU/773251m_D_Klemmbereich.jpg)
Technische Daten
| Pour point fixe à tête sphérique Ø | 25 / 30 mm |
| Protection antitorsion | PK2 (Ø10,5 mm) |
| Pour section de câble Cu | 50 mm2 |
| Courant de court-circuit max. Ik 0,06 s | 34,0 kA |
| N° de dessin DB | 4 Ebgw 01.59 |
| N° de matériau DB | 157 538 |

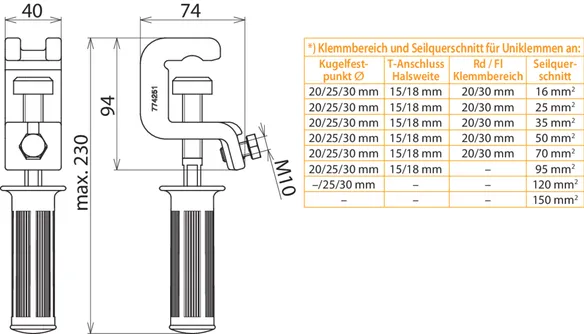

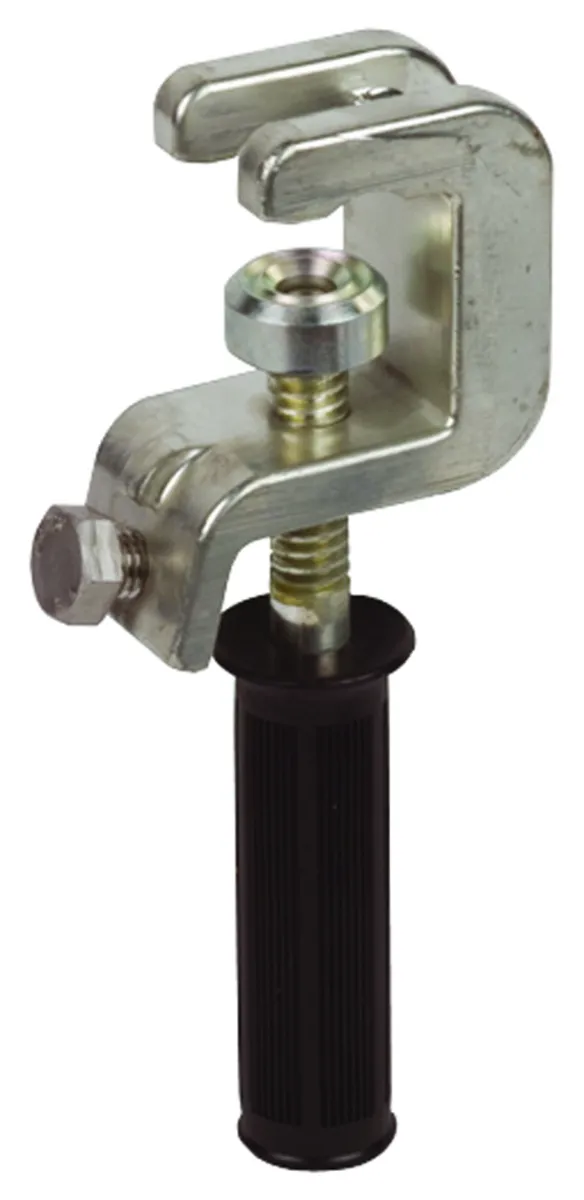

Art.-Nr. 774251 UK K25 FL30 HG
GTIN 4013364006003, Zolltarifnr. (EU): 85359000, Bruttogewicht: 955.00 g, VPE: 1.00 pièce(s)
Abbildungen
:quality(98)/www.elvatec.ch/store/f/38361719/HDVORSCHAU/774330.jpg)
:quality(98)/www.elvatec.ch/store/f/38361719/HDVORSCHAU/774330.jpg)
:quality(98)/www.elvatec.ch/store/f/38361720/HDVORSCHAU/774251m_D_Klemmbereich.jpg)
:quality(98)/www.elvatec.ch/store/f/38361720/HDVORSCHAU/774251m_D_Klemmbereich.jpg)
Technische Daten
| Pour point fixe à tête sphérique Ø | 25 / 30 mm |
| Protection antitorsion | PK2 (Ø10,5 mm) |
| Pour section de câble Cu | 50 mm2 |
| Courant de court-circuit max. Ik 0,06 s | 34,0 kA |
| N° de dessin DB | 4 Ebgw 01.64 |
| N° de matériau DB | 157 537 |
