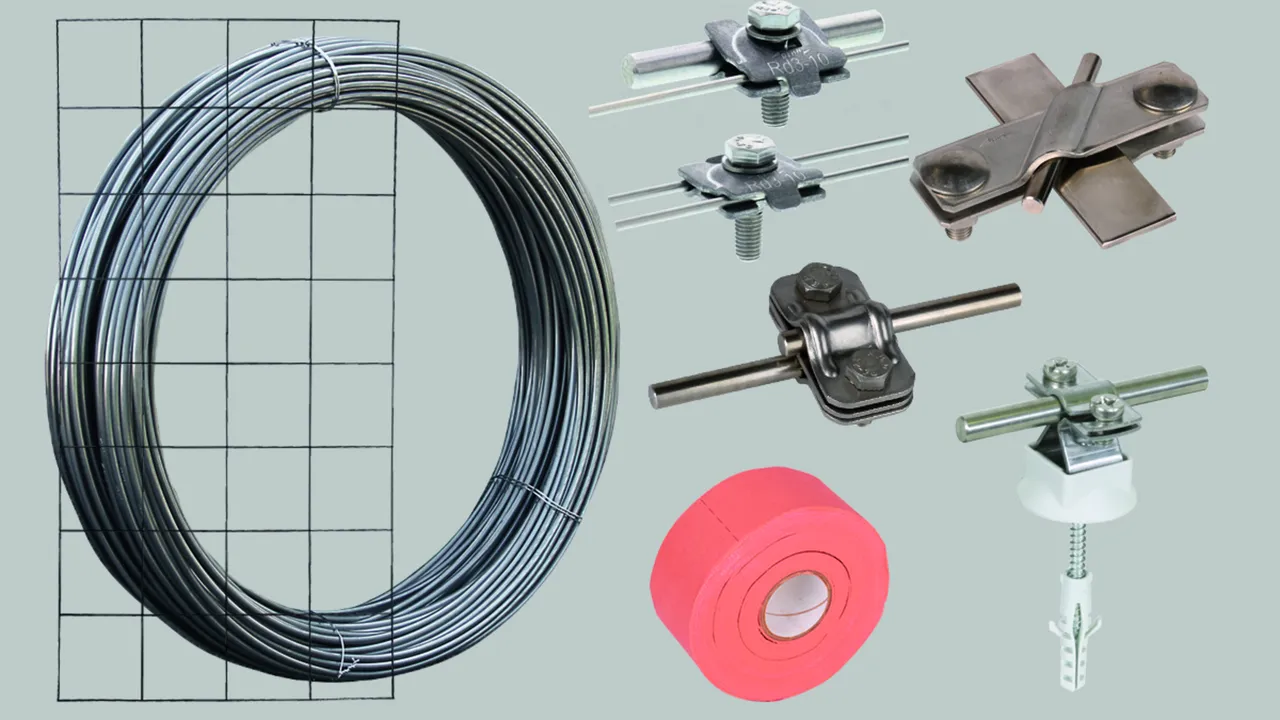

Contrôle du potentiel

Tapis de protection contre la tension de pas

Selon VDE/ABB Fiche technique « Protection contre la foudre des refuges »

En cas de pose en chevauchement des treillis, il faut environ 6 pièces de bornes de raccordement par treillis (avec bande anticorrosion, référence 556 125).
Pour des données plus précises, veuillez consulter les instructions de montage correspondantes.

1 Produkt

Art.-Nr. 618214 GMA 250 2000X1000X4 V4A

GTIN 4013364322950, Zolltarifnr. (EU): 73141400, Bruttogewicht: 2.00 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 618214.stp

      Sie müssen angemeldet sein um 618214.stp herunterzuladen.

      Login
    • 618214.igs

      Sie müssen angemeldet sein um 618214.igs herunterzuladen.

      Login
    • 618214.jt

      Sie müssen angemeldet sein um 618214.jt herunterzuladen.

      Login
    • 618214.dwg

      Sie müssen angemeldet sein um 618214.dwg herunterzuladen.

      Login
    • 618214m_D.dxf

      Sie müssen angemeldet sein um 618214m_D.dxf herunterzuladen.

      Login

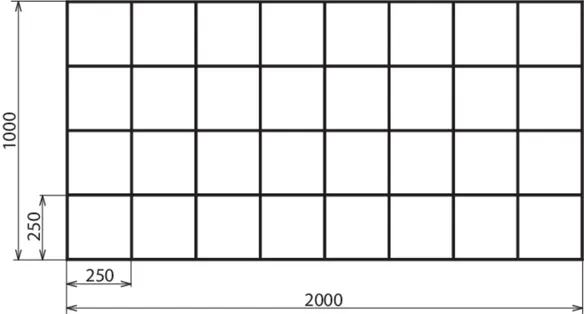

Tapis de protection contre la tension de pas
conformément à la fiche d'information VDE / ABB
"Protection contre la foudre des refuges",
selon l'exigence normative
Teinté et passivé selon DIN VDE 0151
Matériau: INOX (V4A)

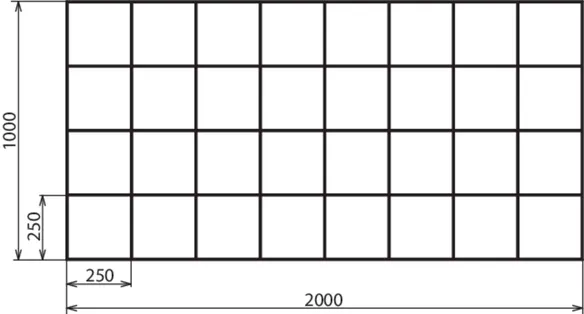

Dimension: 2000 x 1000 x 4 mm
Dimension des mailles: 250 mm

produit : DEHN
Type: GMA 250 2000X1000X4 V4A
Référence: 618214
ou équivalent



Technische Daten

Matériau INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Dimension (l x b x t) 2000 x 1000 x 4 mm
Dimension des mailles 250 mm

Artikel 618214 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 618214 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pince de connexion pour tapis en treillis

Pince de raccordement pour le raccordement de treillis ou pour la connexion de treillis à des systèmes de mise à la terre.

2 Produkte

Art.-Nr. 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN 4013364385306, Zolltarifnr. (EU): 85359000, Bruttogewicht: 52.08 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 540271.stp

      Sie müssen angemeldet sein um 540271.stp herunterzuladen.

      Login
    • 540271.igs

      Sie müssen angemeldet sein um 540271.igs herunterzuladen.

      Login
    • 540271.jt

      Sie müssen angemeldet sein um 540271.jt herunterzuladen.

      Login
    • 540271.dwg

      Sie müssen angemeldet sein um 540271.dwg herunterzuladen.

      Login
    • 390565_540271m_D.dxf

      Sie müssen angemeldet sein um 390565_540271m_D.dxf herunterzuladen.

      Login

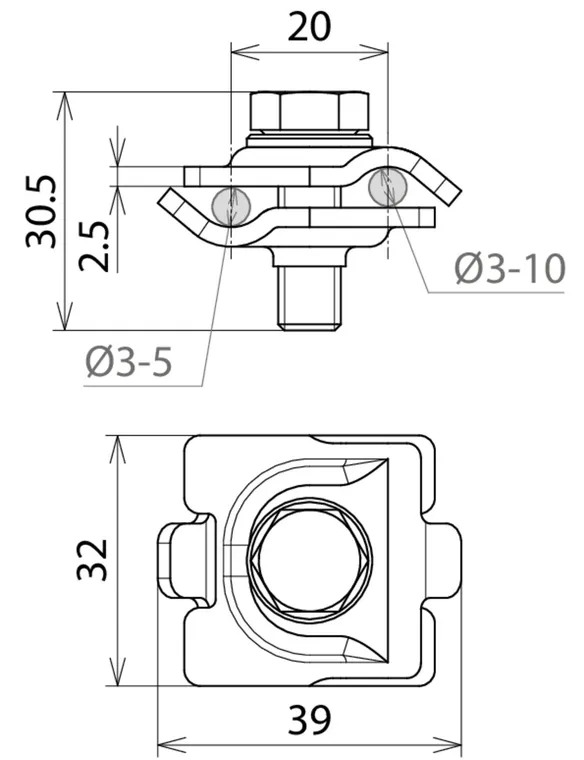

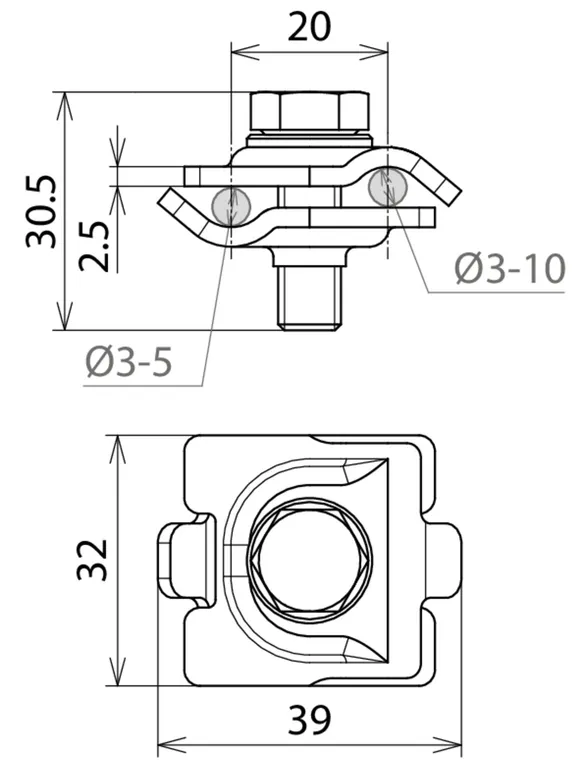

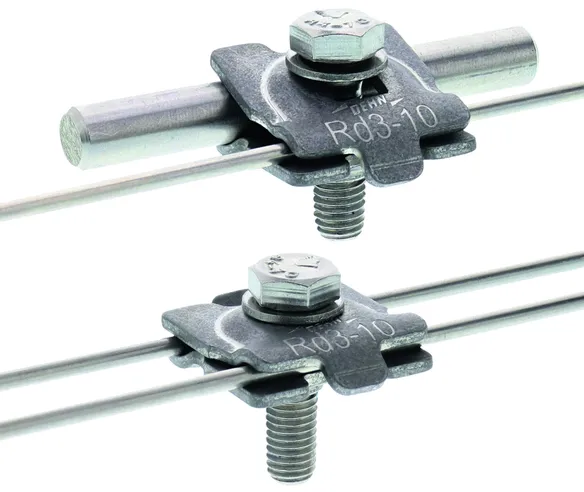

Borne de connexion pour connecter des mailles
ou pour connecter des mailles à des systèmes de mise à la terre
avec vis M8
Matériau: INOX (V4A)
Plage de serrage rd / rd: 8-10 / 3-5 mm
Plage de serrage rd / rd: 3-5 / 3-5 mm
Tenue au courant de foudre (10/350 µs): 25 kA
Normes: en référence à la norme DIN EN 62561-1

produit : DEHN
Type: MMVK 3.5 8.10 SKM8X30 V4A
Référence: 540271
ou équivalent

Zertifikate



Technische Daten

Matériau INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Plage de serrage rd / rd 8-10 / 3-5 mm
Plage de serrage rd / rd 3-5 / 3-5 mm
Tenue au courant de foudre (10/350 µs) 25 kA
Normes en référence à la norme DIN EN 62561-1

Artikel 540271 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540271 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN 4013364320536, Zolltarifnr. (EU): 85359000, Bruttogewicht: 99.56 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

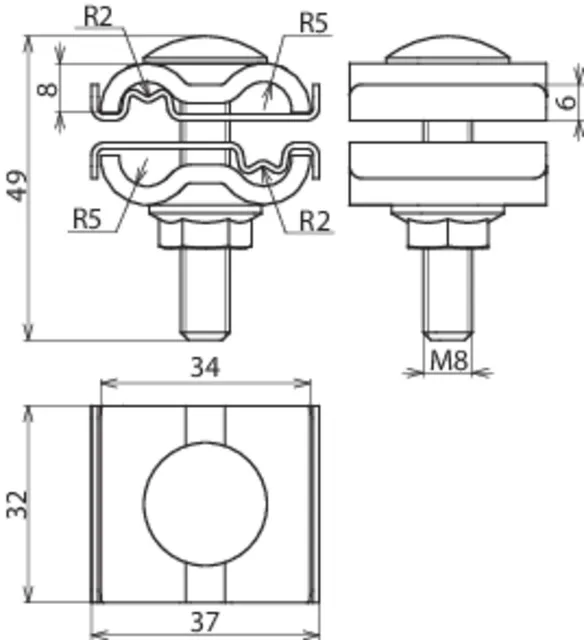

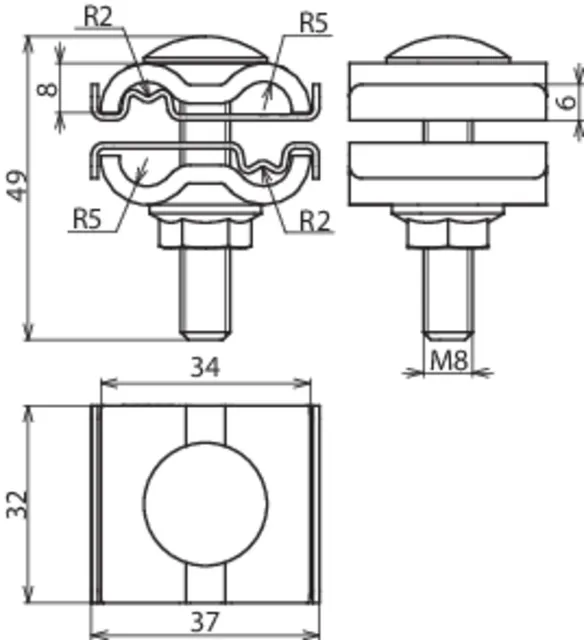

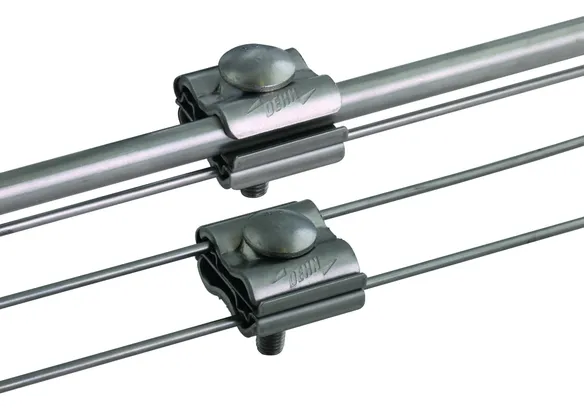

Pince de connexion pour connecter des tapis de treillis
ou pour raccorder des treillis aux systèmes de mise à la terre
avec vis M8 et écrou à cliquet.
Matériau: INOX (V4A)
Plage de serrage rd / rd: 8-10 / 3-4 mm
Plage de serrage rd / rd: 3-4 / 3-4 mm
Tenue au courant de foudre (10/350 µs): 25 kA
Normes: D'après la norme DIN 62561-1

produit : DEHN
Type: UEK 8.10 AQ3/4 M8 V4A
Référence: 540270
ou équivalent



Technische Daten

Matériau INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Plage de serrage rd / rd 8-10 / 3-4 mm
Plage de serrage rd / rd 3-4 / 3-4 mm
Tenue au courant de foudre (10/350 µs) 25 kA
Normes D'après la norme DIN 62561-1

Artikel 540270 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540270 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
