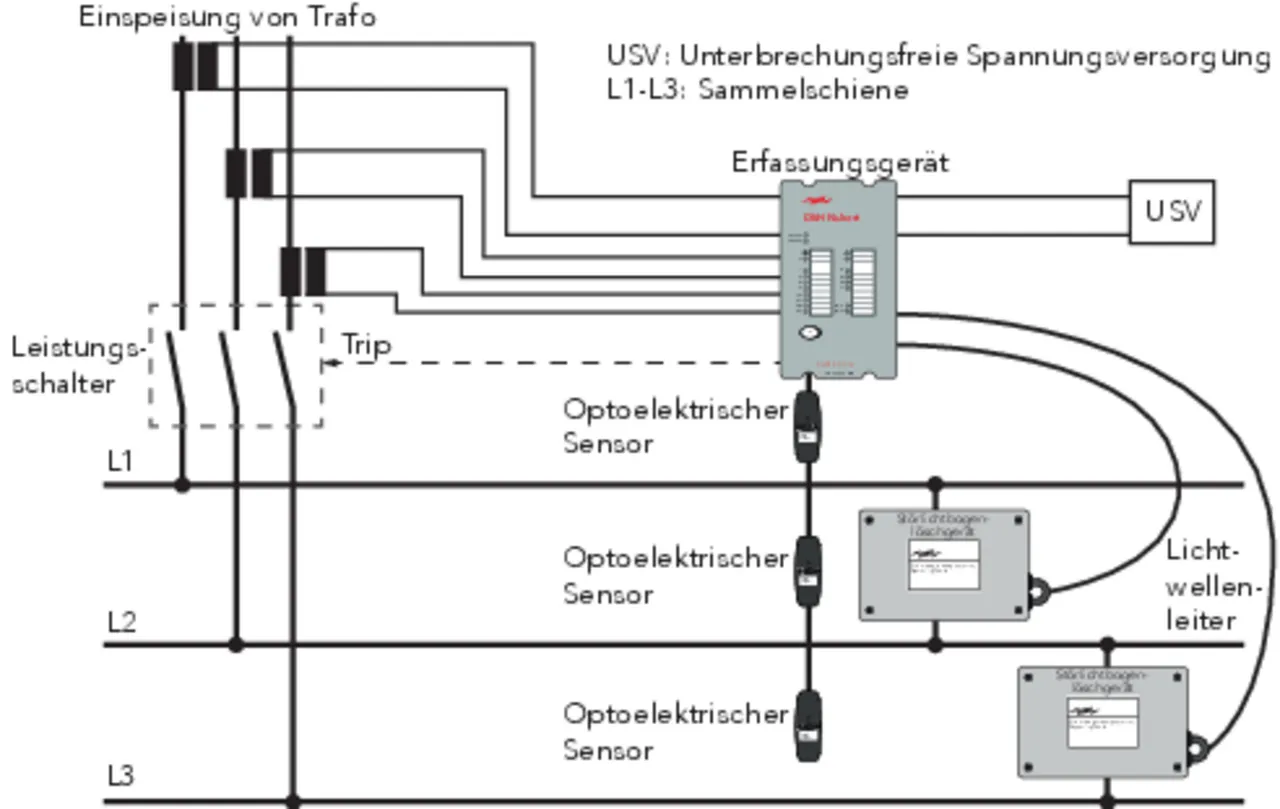

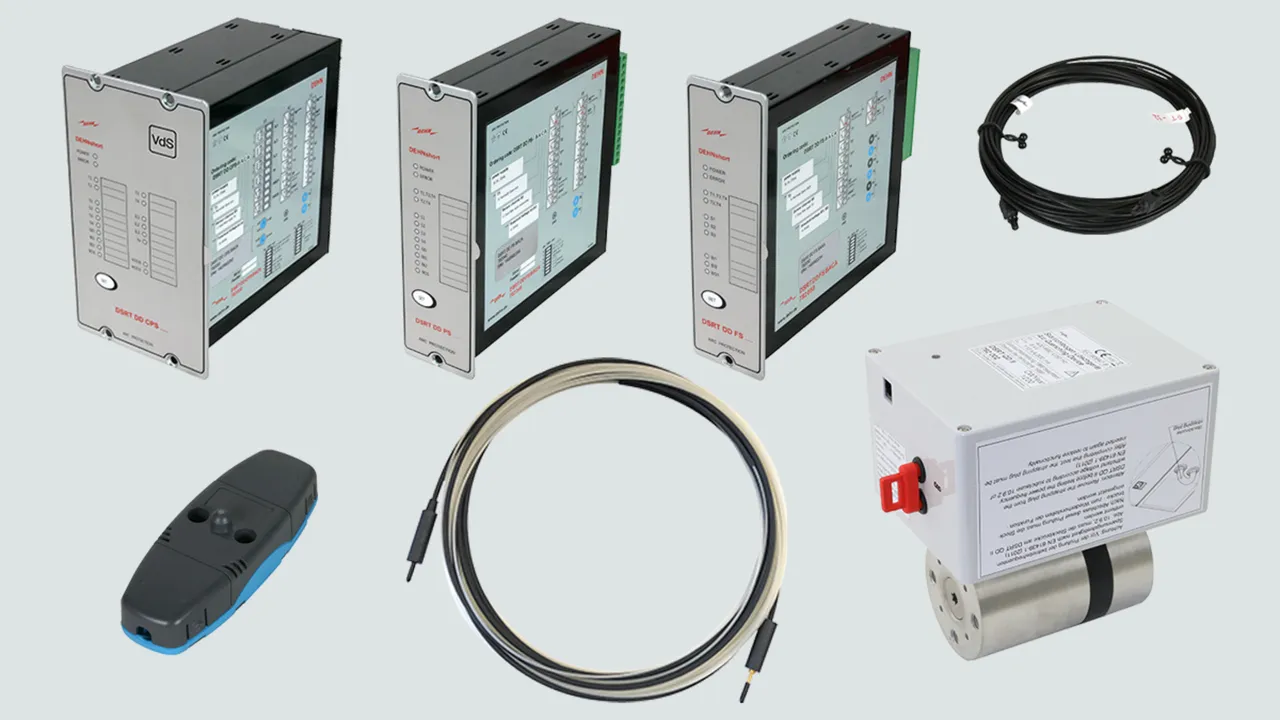

Système de protection contre les Arcs Flash DEHNshort

Protection des personnes et des installation conformément à la norme DIN EN 61439-2, annexe 1 (IEC/TR 61641 éd. 3, 2014)
Utilisation en combinaison avec les dispositifs de commutation dans les systèmes basse tension conformément à la norme DIN EN 61439-2 selon les tests d’intégration selon DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020)
Disponibilité maximale de l’installation
Concept modulaire

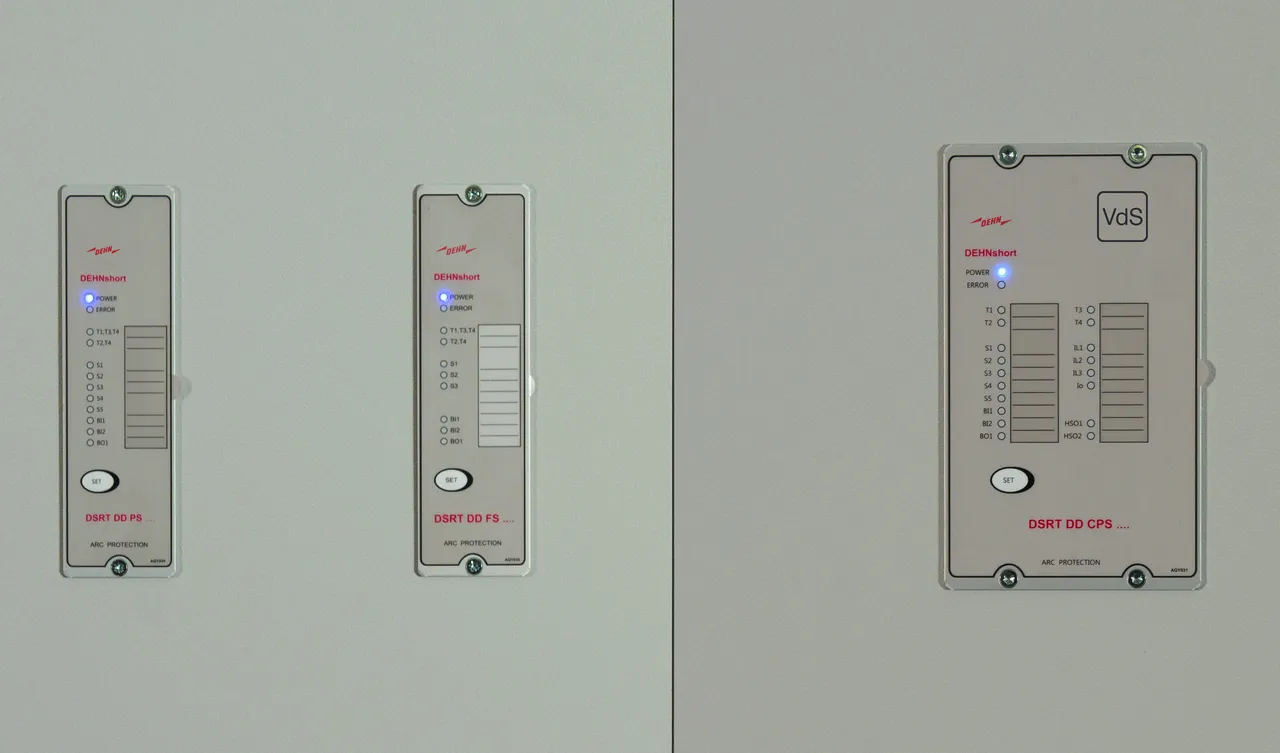

L’état du système est signalé à l'avant de l'installation

Details

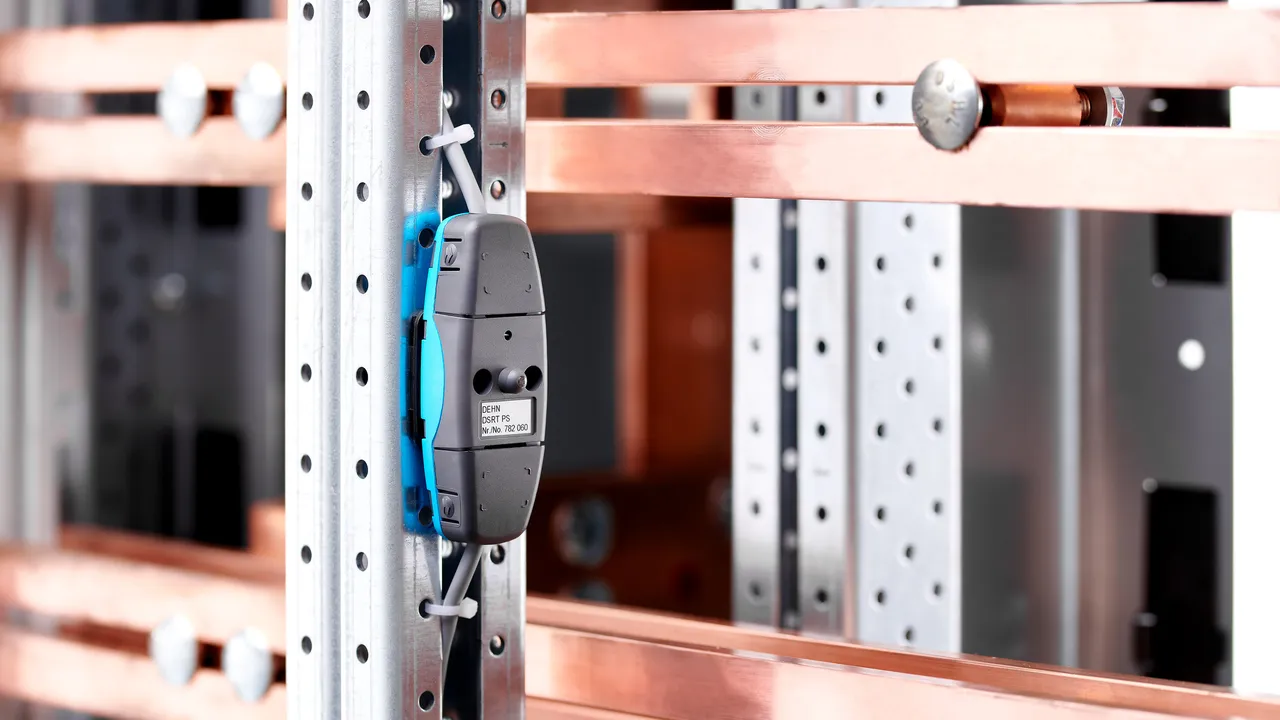

lorem ipsum — Capteurs de lumière intégrés

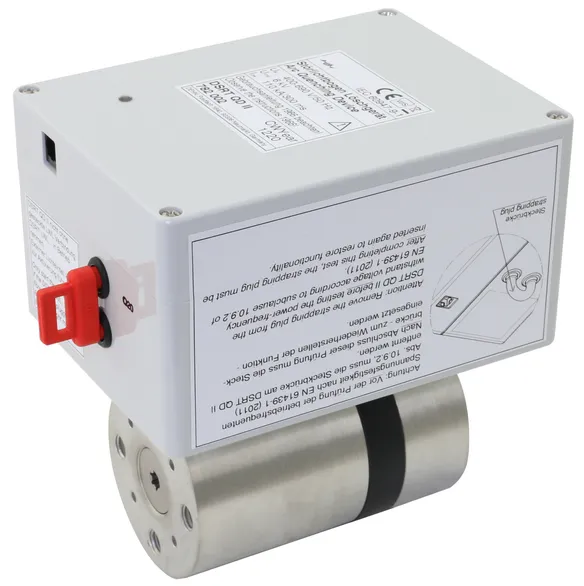

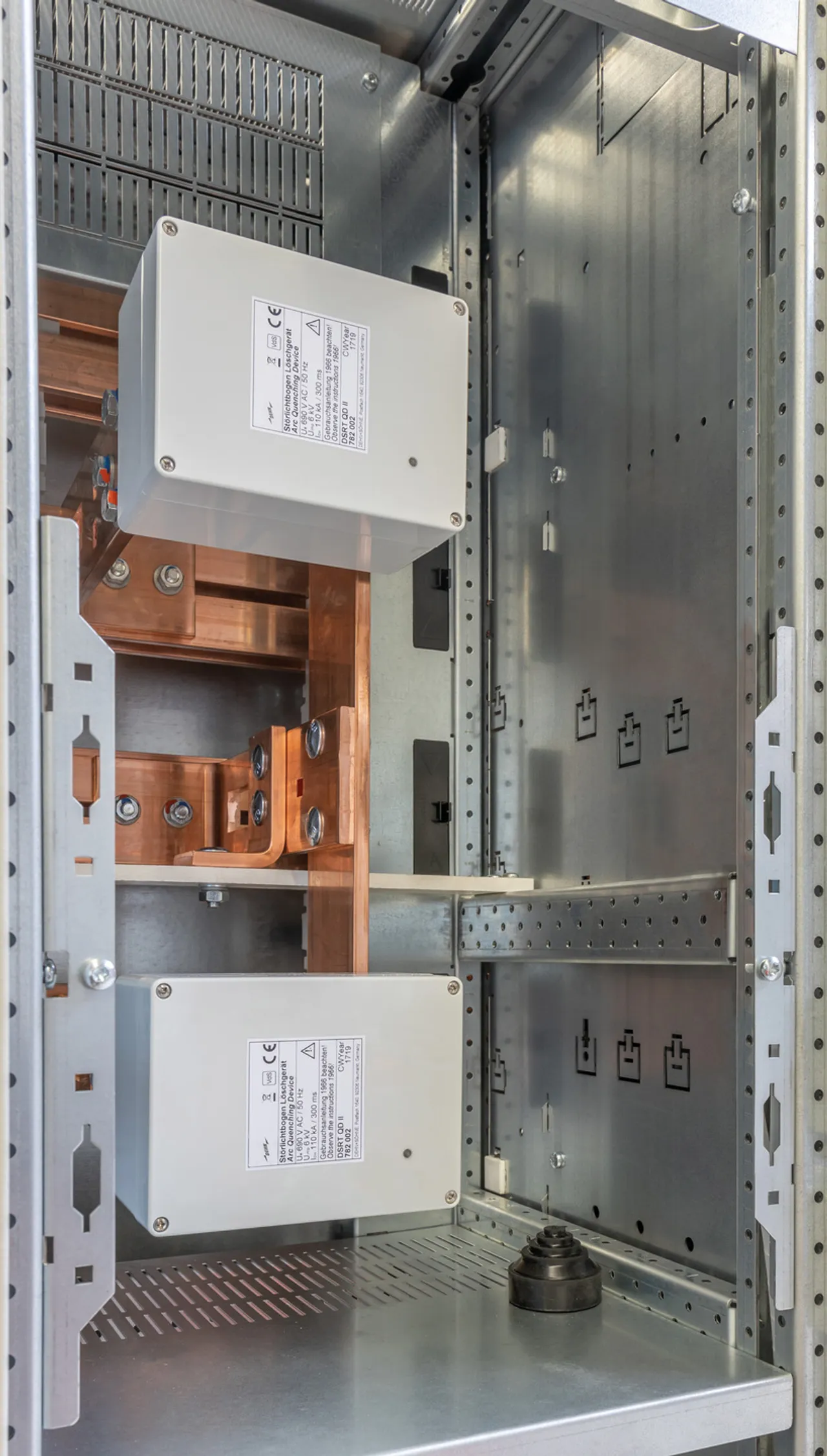

Dispositif d'extinction de l'arc au-dessus de l'alimentation

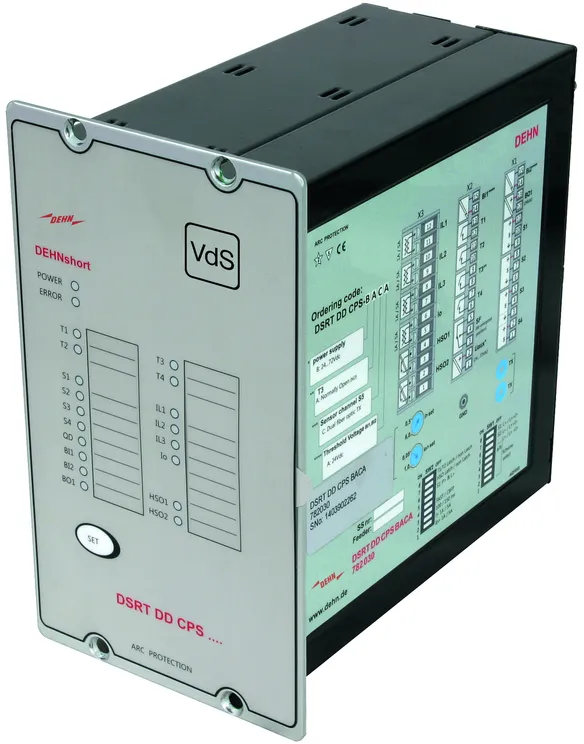

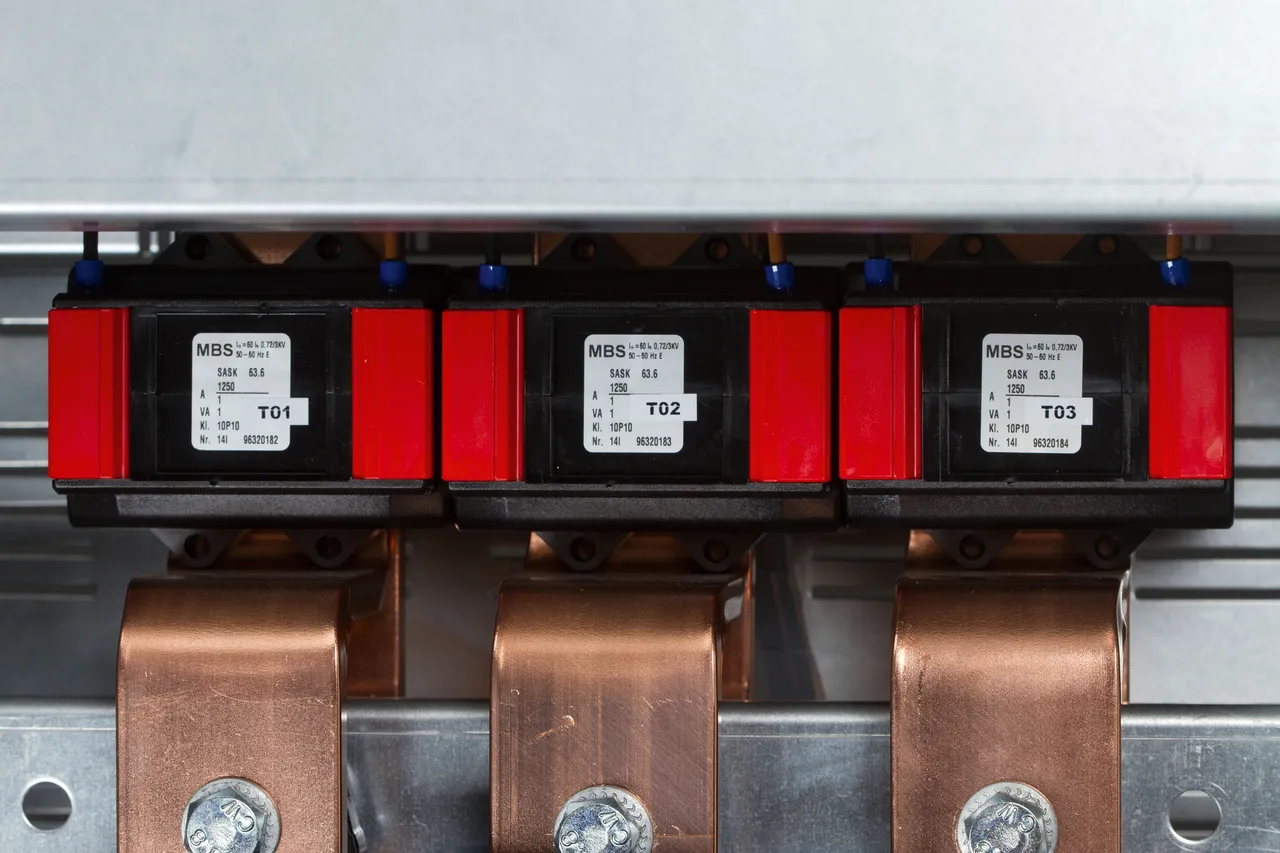

Unité de détection ( courant + lumière)

Unité de détection DSRT DD CPS ... pour la détection de courant et de lumière (capteurs à point DSRT PS), y compr. sortie, pour le raccordement de deux unités d’extinction DSRT QD II.

2 Produkte

Art.-Nr. 782030 DSRT DD CPS BACA

GTIN 4013364245792, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1.48 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Dispositif d'enregistrement électronique de puissance et de détection de lumière
Dispositif d'enregistrement électronique pour la protection arc
pour le raccordement de capteurs de lumière ponctuelle et
un ensemble de transformateurs de courant. Installation dans la porte de l'armoire de commande.
Routine d'auto-surveillance automatique de l'ensemble du système,
et indication de l'état de l'affichage LED.
Tension d'alimentation: 18 - 72 V AC / DC
Puissance: 5 W
Nombre de canaux de capteur de lumière: 4
Nombre de capteurs de lumière 12 (4 x 3 détecteurs)
Sorties relais: 4 sans potentiel
5A, 250 V AC / DC
Signal d'entrée de courant A 1/5
Nombre de connexions des transformateurs de courant: trois pour conducteur de phase
1 pour le courant total

produit : DEHN
Type: DSRT DD CPS BACA
Référence: 782030
ou équivalent

Zertifikate

Technische Daten

Min. / max. tension (U_N )	18-72 V DC
Protection (avant)	IP 50
Protection (arrière)	IP 20
Dimensions du panneau avant (h x l )	177 x 102 mm
Encombrement (h x l x p)	157 x 82 x 164 mm
Entrée capteur	S1, S2, S3, S4 (par connexion de canal 3 capteurs (PS) DSRT est possible)
Entrée courant	1 A / 5 A (IL1, IL2, IL3, Io)
Entrée binaire	24 V DC, 3 mA (BI1, BI2)
Relais de déclenchement	jusqu'à 250 V AC/DC 5 A (T1, T2, T3, T4)
Sorties à grande vitesse	jusqu'à 250 V AC/DC 2 A (HS01, HS02)
Sorties système de mise en court-circuit	LWL (min. 43 mA) (2x TX)
Sortie binaire	24 V DC 20 mA (B01)
Température d'exploitation (T_U )	–35 °C ... +70 °C
Temps de déclenchement du relais	7 ms
Temps de déclechement HSO	< 2 ms
Temps de déclenchement TX	< 2 ms
Temps de déclenchement de l'Arc Flash (t_mtA )	< 3-4 ms mit DSRT QD II
Certifications	VdS

Min. / max. tension (U_N )	18-72 V DC
Protection (avant)	IP 50
Protection (arrière)	IP 20
Dimensions du panneau avant (h x l )	177 x 102 mm
Encombrement (h x l x p)	157 x 82 x 164 mm
Entrée capteur	S1, S2, S3, S4 (par connexion de canal 3 capteurs (PS) DSRT est possible)
Entrée courant	1 A / 5 A (IL1, IL2, IL3, Io)
Entrée binaire	24 V DC, 3 mA (BI1, BI2)
Relais de déclenchement	jusqu'à 250 V AC/DC 5 A (T1, T2, T3, T4)
Sorties à grande vitesse	jusqu'à 250 V AC/DC 2 A (HS01, HS02)
Sorties système de mise en court-circuit	LWL (min. 43 mA) (2x TX)
Sortie binaire	24 V DC 20 mA (B01)
Température d'exploitation (T_U )	–35 °C ... +70 °C
Temps de déclenchement du relais	7 ms
Temps de déclechement HSO	< 2 ms
Temps de déclenchement TX	< 2 ms
Temps de déclenchement de l'Arc Flash (t_mtA )	< 3-4 ms mit DSRT QD II
Certifications	VdS

Artikel 782030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782031 DSRT DD CPS AACA

GTIN 4013364245815, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1.48 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Dispositif d'enregistrement électronique de puissance et de détection de lumière
Dispositif d'enregistrement électronique pour la protection arc
pour le raccordement de capteurs de lumière ponctuelle et
un ensemble de transformateurs de courant. Installation dans la porte de l'armoire de commande.
Routine d'auto-surveillance automatique de l'ensemble du système,
et indication de l'état de l'affichage LED.
Tension d'alimentation: 80 - 265 V AC / DC
Puissance: 5 W
Nombre de canaux de capteur de lumière: 4
Nombre de capteurs de lumière 12 (4 x 3 détecteurs)
Sorties relais: 4 sans potentiel
5A, 250 V AC / DC
Signal d'entrée de courant A 1/5
Nombre de connexions des transformateurs de courant: trois pour conducteur de phase
1 pour le courant total

produit : DEHN
Type: DSRT DD CPS AACA
Référence: 782031
ou équivalent

Zertifikate

Technische Daten

Min. / max. tension (U_N )	92-265 V AC / DC
Protection (avant)	IP 50
Protection (arrière)	IP 20
Dimensions du panneau avant (h x l )	177 x 102 mm
Encombrement (h x l x p)	157 x 82 x 164 mm
Entrée capteur	S1, S2, S3, S4 (par connexion de canal 3 capteurs (PS) DSRT est possible)
Entrée courant	1 A / 5 A (IL1, IL2, IL3, Io)
Entrée binaire	24 V DC, 3 mA (BI1, BI2)
Relais de déclenchement	jusqu'à 250 V AC/DC 5 A (T1, T2, T3, T4)
Sorties à grande vitesse	jusqu'à 250 V AC/DC 2 A (HS01, HS02)
Sorties système de mise en court-circuit	LWL (min. 43 mA) (2x TX)
Sortie binaire	24 V DC 20 mA (B01)
Température d'exploitation (T_U )	–35 °C ... +70 °C
Temps de déclenchement du relais	7 ms
Temps de déclechement HSO	< 2 ms
Temps de déclenchement TX	< 2 ms
Temps de déclenchement de l'Arc Flash (t_mtA )	< 3-4 ms mit DSRT QD II
Certifications	VdS

Min. / max. tension (U_N )	92-265 V AC / DC
Protection (avant)	IP 50
Protection (arrière)	IP 20
Dimensions du panneau avant (h x l )	177 x 102 mm
Encombrement (h x l x p)	157 x 82 x 164 mm
Entrée capteur	S1, S2, S3, S4 (par connexion de canal 3 capteurs (PS) DSRT est possible)
Entrée courant	1 A / 5 A (IL1, IL2, IL3, Io)
Entrée binaire	24 V DC, 3 mA (BI1, BI2)
Relais de déclenchement	jusqu'à 250 V AC/DC 5 A (T1, T2, T3, T4)
Sorties à grande vitesse	jusqu'à 250 V AC/DC 2 A (HS01, HS02)
Sorties système de mise en court-circuit	LWL (min. 43 mA) (2x TX)
Sortie binaire	24 V DC 20 mA (B01)
Température d'exploitation (T_U )	–35 °C ... +70 °C
Temps de déclenchement du relais	7 ms
Temps de déclechement HSO	< 2 ms
Temps de déclenchement TX	< 2 ms
Temps de déclenchement de l'Arc Flash (t_mtA )	< 3-4 ms mit DSRT QD II
Certifications	VdS

Artikel 782031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

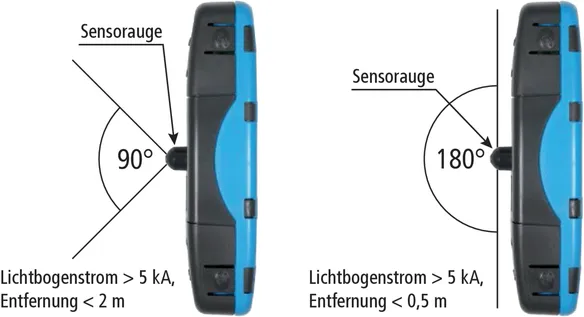

Unité de détection (capteur à point)

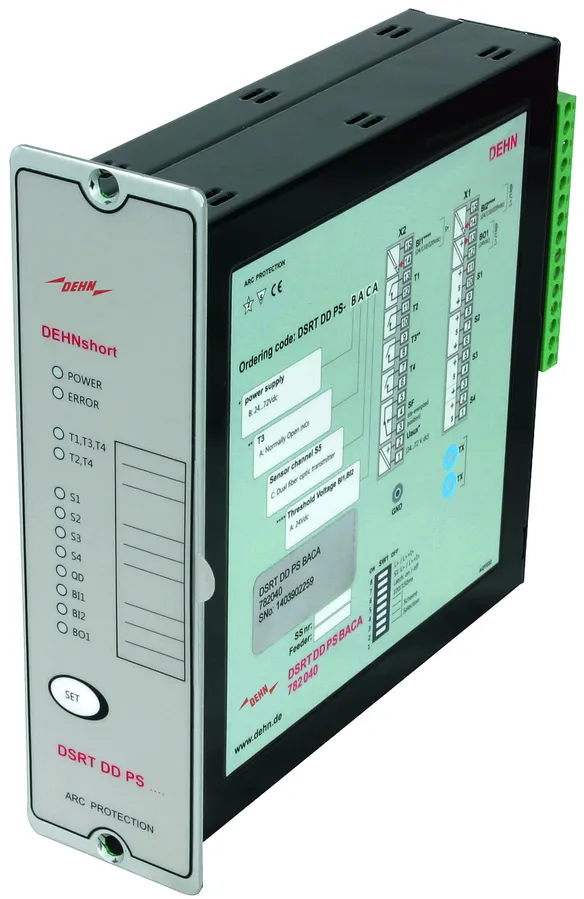

Unité de détection DSRT DD PS ... pour la détection de lumière (capteurs à point DSRT PS), y compr. une sortie, pour le raccordement de deux unités d’extinction DSRT QD II.

2 Produkte

Art.-Nr. 782040 DSRT DD PS BACA

GTIN 4013364245822, Zolltarifnr. (EU): 85364900, Bruttogewicht: 953.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Dispositif d'enregistrement électronique pour la protection arc
12 pour le raccordement de capteurs de lumière ponctuelle.
Installation dans la porte de l'armoire de commande.
Routine d'auto-surveillance automatique
et indication de l'état de l'affichage LED.
Tension d'alimentation: 80 - 265 V AC / DC
Puissance: 5 W
Nombre de canaux de capteur de lumière: 4
Nombre de capteurs de lumière 12 (4 x 3 détecteurs)
Sorties relais: 4 sans potentiel
5 A, 250 V / AC / DC

produit : DEHN
Type: DSRT DD PS BACA
Référence: 782040
ou équivalent

Zertifikate

Technische Daten

Min. / max. tension (U_N )	18-72 V DC
Protection (avant)	IP 50
Protection (arrière)	IP 20
Dimensions du panneau avant (h x l )	177 x 52 mm
Encombrement (h x l x p)	157 x 45 x 164 mm
Entrée capteur	S1, S2, S3, S4 (par connexion de canal 3 capteurs (PS) DSRT est possible)
Entrée binaire	24 V DC, 3 mA (BI1, BI2)
Relais de déclenchement	jusqu'à 250 V AC/DC 5 A (T1, T2, T3, T4)
Sorties système de mise en court-circuit	LWL (min. 43 mA) (2x TX)
Sortie binaire	24 V DC 20 mA (B01)
Température d'exploitation (T_U )	–35 °C ... +70 °C
Temps de déclenchement du relais	7 ms
Temps de déclenchement TX	< 2 ms
Temps de déclenchement de l'Arc Flash (t_mtA )	< 3-4 ms mit DSRT QD II
Certifications	VdS

Min. / max. tension (U_N )	18-72 V DC
Protection (avant)	IP 50
Protection (arrière)	IP 20
Dimensions du panneau avant (h x l )	177 x 52 mm
Encombrement (h x l x p)	157 x 45 x 164 mm
Entrée capteur	S1, S2, S3, S4 (par connexion de canal 3 capteurs (PS) DSRT est possible)
Entrée binaire	24 V DC, 3 mA (BI1, BI2)
Relais de déclenchement	jusqu'à 250 V AC/DC 5 A (T1, T2, T3, T4)
Sorties système de mise en court-circuit	LWL (min. 43 mA) (2x TX)
Sortie binaire	24 V DC 20 mA (B01)
Température d'exploitation (T_U )	–35 °C ... +70 °C
Temps de déclenchement du relais	7 ms
Temps de déclenchement TX	< 2 ms
Temps de déclenchement de l'Arc Flash (t_mtA )	< 3-4 ms mit DSRT QD II
Certifications	VdS

Artikel 782040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782041 DSRT DD PS AACA

GTIN 4013364245839, Zolltarifnr. (EU): 85364900, Bruttogewicht: 953.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Zertifikate

Technische Daten

Min. / max. tension (U_N )	92-265 V AC / DC
Protection (avant)	IP 50
Protection (arrière)	IP 20
Dimensions du panneau avant (h x l )	177 x 52 mm
Encombrement (h x l x p)	157 x 45 x 164 mm
Entrée capteur	S1, S2, S3, S4 (par connexion de canal 3 capteurs (PS) DSRT est possible)
Entrée binaire	24 V DC, 3 mA (BI1, BI2)
Relais de déclenchement	jusqu'à 250 V AC/DC 5 A (T1, T2, T3, T4)
Sorties système de mise en court-circuit	LWL (min. 43 mA) (2x TX)
Sortie binaire	24 V DC 20 mA (B01)
Température d'exploitation (T_U )	–35 °C ... +70 °C
Temps de déclenchement du relais	7 ms
Temps de déclenchement TX	< 2 ms
Temps de déclenchement de l'Arc Flash (t_mtA )	< 3-4 ms mit DSRT QD II
Certifications	VdS

Min. / max. tension (U_N )	92-265 V AC / DC
Protection (avant)	IP 50
Protection (arrière)	IP 20
Dimensions du panneau avant (h x l )	177 x 52 mm
Encombrement (h x l x p)	157 x 45 x 164 mm
Entrée capteur	S1, S2, S3, S4 (par connexion de canal 3 capteurs (PS) DSRT est possible)
Entrée binaire	24 V DC, 3 mA (BI1, BI2)
Relais de déclenchement	jusqu'à 250 V AC/DC 5 A (T1, T2, T3, T4)
Sorties système de mise en court-circuit	LWL (min. 43 mA) (2x TX)
Sortie binaire	24 V DC 20 mA (B01)
Température d'exploitation (T_U )	–35 °C ... +70 °C
Temps de déclenchement du relais	7 ms
Temps de déclenchement TX	< 2 ms
Temps de déclenchement de l'Arc Flash (t_mtA )	< 3-4 ms mit DSRT QD II
Certifications	VdS

Artikel 782041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

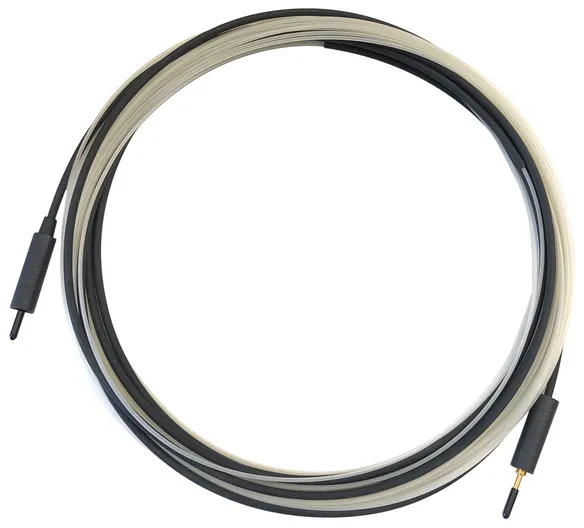

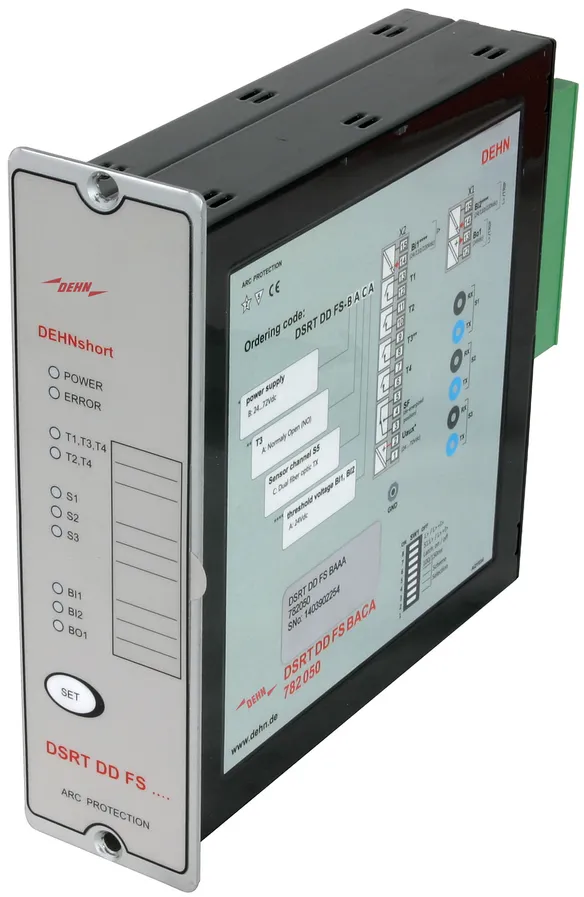

Unité de détection (capteur à fibre optique)

Unité de détection DSRT DD FS .... pour la détection de lumière intense (capteurs à DSRT FS)

2 Produkte

Art.-Nr. 782050 DSRT DD FS BAAA

GTIN 4013364245846, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1020.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Dispositif d'enregistrement électronique pour la protection arc
3 pour le raccordement de capteurs à fibre optique.
Installation dans la porte de l'armoire de commande.
Routine d'auto-surveillance automatique
et indication de l'état de l'affichage LED.
Tension d'alimentation: 18 - 72 V AC / DC
Puissance: 5 W
Nombre entrées optiques: 3
Sorties relais: 4 sans potentiel
5 A, 250 V / AC / DC

produit : DEHN
Type: DSRT DD FS BAAA
Référence: 782050
ou équivalent

Zertifikate

Technische Daten

Min. / max. tension (U_N )	18-72 V DC
Protection (avant)	IP 50
Protection (arrière)	IP 20
Dimensions du panneau avant (h x l )	177 x 52 mm
Encombrement (h x l x p)	157 x 45 x 164 mm
Entrée capteur	S1, S2, S3 (par canal reliant un capteur à fibre optique (DART FS) possible)
Entrée binaire	24 V DC, 3 mA (BI1, BI2)
Relais de déclenchement	jusqu'à 250 V AC/DC 5 A (T1, T2, T3, T4)
Sortie binaire	24 V DC 20 mA (B01)
Température d'exploitation (T_U )	–35 °C ... +70 °C
Temps de déclenchement du relais	7 ms
Temps de déclenchement de l'Arc Flash (t_mtA )	< 3-4 ms avec DSRT QD II
Certifications	VdS

Min. / max. tension (U_N )	18-72 V DC
Protection (avant)	IP 50
Protection (arrière)	IP 20
Dimensions du panneau avant (h x l )	177 x 52 mm
Encombrement (h x l x p)	157 x 45 x 164 mm
Entrée capteur	S1, S2, S3 (par canal reliant un capteur à fibre optique (DART FS) possible)
Entrée binaire	24 V DC, 3 mA (BI1, BI2)
Relais de déclenchement	jusqu'à 250 V AC/DC 5 A (T1, T2, T3, T4)
Sortie binaire	24 V DC 20 mA (B01)
Température d'exploitation (T_U )	–35 °C ... +70 °C
Temps de déclenchement du relais	7 ms
Temps de déclenchement de l'Arc Flash (t_mtA )	< 3-4 ms avec DSRT QD II
Certifications	VdS

Artikel 782050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782051 DSRT DD FS AAAA

GTIN 4013364245853, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1020.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Dispositif de détection par fibre optique pour les systèmes de protection contre les défauts d'arc
pour le raccordement de 3 capteurs.
Installation dans la porte de l'armoire de distribution.
Routine d'autosurveillance automatique et indication de l'état par affichage LED.
Tension d'alimentation : 80 - 265 V a.c./d.c.
Consommation électrique : 5 W
Nombre d'entrées optiques : 3
Sorties de relais : 4 flottantes
5A, 250 V a.c./d.c.

produit : DEHN
Type: DSRT DD FS AAAA
Référence: 782051
ou équivalent

Zertifikate

Technische Daten

Min. / max. tension (U_N )	92-265 V AC / DC
Protection (avant)	IP 50
Protection (arrière)	IP 20
Dimensions du panneau avant (h x l )	177 x 52 mm
Encombrement (h x l x p)	157 x 45 x 164 mm
Entrée capteur	S1, S2, S3 (par canal reliant un capteur à fibre optique (DART FS) possible)
Entrée binaire	24 V DC, 3 mA (BI1, BI2)
Relais de déclenchement	jusqu'à 250 V AC/DC 5 A (T1, T2, T3, T4)
Sortie binaire	24 V DC 20 mA (B01)
Température d'exploitation (T_U )	–35 °C ... +70 °C
Temps de déclenchement du relais	7 ms
Temps de déclenchement de l'Arc Flash (t_mtA )	< 3-4 ms avec DSRT QD II
Certifications	VdS

Min. / max. tension (U_N )	92-265 V AC / DC
Protection (avant)	IP 50
Protection (arrière)	IP 20
Dimensions du panneau avant (h x l )	177 x 52 mm
Encombrement (h x l x p)	157 x 45 x 164 mm
Entrée capteur	S1, S2, S3 (par canal reliant un capteur à fibre optique (DART FS) possible)
Entrée binaire	24 V DC, 3 mA (BI1, BI2)
Relais de déclenchement	jusqu'à 250 V AC/DC 5 A (T1, T2, T3, T4)
Sortie binaire	24 V DC 20 mA (B01)
Température d'exploitation (T_U )	–35 °C ... +70 °C
Temps de déclenchement du relais	7 ms
Temps de déclenchement de l'Arc Flash (t_mtA )	< 3-4 ms avec DSRT QD II
Certifications	VdS

Artikel 782051 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782051 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispositif de mise en court-circuit QD II

Unité d’extinction pour le raccordement aux dispositifs de détection DSRT DD CPS et DSRT DD PS.

1 Produkt

Art.-Nr. 782002 DSRT QD II

GTIN 4013364312562, Zolltarifnr. (EU): 85363090, Bruttogewicht: 5.23 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

extincteur
Extincteur pour supprimer l'arc de défaut
2 phases au jeu de barres principal.
Courant de crête nominale Ipk: 220 kA
Courant de courte durée nominale Icw: 110 kA / 300 ms
Tension nominale: 690 V / AC, 50 Hz

produit : DEHN
Type: DSRT QD II
Référence: 782002
ou équivalent

Technische Daten

Tension de fonctionnement (U_e )	400 – 690 V AC, 50 Hz
Tenue du courant des extincteurs (I_cw )	110 kA, 300 ms
Tenue en courant (I_pk )	242 kA
Norme	NF EN 60947-9-1:2019
Dimensions (h x l x p)	177 x 120 x 180 mm
Configuration système	TN, TT, IT
Indice de protection	IP 00
Certifications	VdS

Tension de fonctionnement (U_e )	400 – 690 V AC, 50 Hz
Tenue du courant des extincteurs (I_cw )	110 kA, 300 ms
Tenue en courant (I_pk )	242 kA
Norme	NF EN 60947-9-1:2019
Dimensions (h x l x p)	177 x 120 x 180 mm
Configuration système	TN, TT, IT
Indice de protection	IP 00
Certifications	VdS

Artikel 782002 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782002 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Fibre optique

Fibres optiques préconfectionnés, raccordement sur les unités de détection DSRT DD CPS, DSRT DD PS et les dispositfs d'extinction DSRT QD II.
1 set = 2 pièces

4 Produkte

Art.-Nr. 782020 DSRT LWL 0.75

GTIN 4013364236509, Zolltarifnr. (EU): 85447000, Bruttogewicht: 10.00 g/PAK, VPE: 1.00 PAK

Abbildungen

Weitere Information

Fibre optique préconfectionnés prêt à l'emploi
pour la connexion entre unité de détéction DSRT DD CPS, DSRT DD PS
et du dispositif d'extinction DSRT QD II ou entre
Convertisseur à fibre optique DSRT LWL U
et dispositif d'extinction DSRT QD II
longueur : 0,75m

produit : DEHN
Type: DSRT LWL 0.75
Référence: 782020
ou équivalent

Technische Daten

Longueur	0,75 m
Diamètre	2,2 mm
Certifications	VdS

Artikel 782020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782022 DSRT LWL 2.00

GTIN 4013364236516, Zolltarifnr. (EU): 85447000, Bruttogewicht: 20.00 g/PAK, VPE: 1.00 PAK

Abbildungen

Weitere Information

Fibre optique préconfectionnés prêt à l'emploi
pour la connexion entre unité de détéction DSRT DD CPS, DSRT DD PS
et du dispositif d'extinction DSRT QD II ou entre
Convertisseur à fibre optique DSRT LWL U
et dispositif d'extinction DSRT QD II
Longueur: 2,00m

produit : DEHN
Type: DSRT LWL 2.00
Référence: 782022
ou équivalent

Technische Daten

Longueur	2 m
Diamètre	2,2 mm
Certifications	VdS

Artikel 782022 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782022 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782024 DSRT LWL 4.00

GTIN 4013364237193, Zolltarifnr. (EU): 85447000, Bruttogewicht: 36.00 g/PAK, VPE: 1.00 PAK

Abbildungen

Weitere Information

Fibre optique préconfectionnés prêt à l'emploi
pour la connexion entre unité de détéction DSRT DD CPS, DSRT DD PS
et du dispositif d'extinction DSRT QD II ou entre
Convertisseur à fibre optique DSRT LWL U
et dispositif d'extinction DSRT QD II
Longueur: 4,00m

produit : DEHN
Type: DSRT LWL 4.00
Référence: 782024
ou équivalent

Technische Daten

Longueur	4 m
Diamètre	2,2 mm
Certifications	VdS

Artikel 782024 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782024 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782028 DSRT LWL 8.00

GTIN 4013364237223, Zolltarifnr. (EU): 85447000, Bruttogewicht: 66.00 g/PAK, VPE: 1.00 PAK

Abbildungen

Weitere Information

Fibre optique préconfectionnés prêt à l'emploi
pour la connexion entre unité de détéction DSRT DD CPS, DSRT DD PS
et du dispositif d'extinction DSRT QD II ou entre
Convertisseur à fibre optique DSRT LWL U
et dispositif d'extinction DSRT QD II
Longueur: 8.00m

produit : DEHN
Type: DSRT LWL 8.00
Référence: 782028
ou équivalent

Technische Daten

Longueur	8 m
Diamètre	2,2 mm
Certifications	VdS

Artikel 782028 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782028 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Capteur à point

Capteur à point DSRT PS pour capter les arcs de défauts. Connexion en série de max. 3 capteurs possibles à chaque entrée du dispositif de capteur DSRT DD CPS et DSRT DD PS.

1 Produkt

Art.-Nr. 782060 DSRT PS

GTIN 4013364245860, Zolltarifnr. (EU): 85364900, Bruttogewicht: 32.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Capteur de lumière pour détecter l'émission de lumière de l'arc interne.

produit : DEHN
Type: DSRT PS
Référence: 782060
ou équivalent

Zertifikate

Technische Daten

Dimensions (L x l x h)	90 x 32,8 x 19,5 mm
Trous de fixation	2x 3,2 mm
Seuil inférieur (I_parc )	5 kA
Zone de détection	90° (180°)
Max. distance de l'arc de défaut	2 m (0,5 m)
Câblage du capteur	2 fils avec blindage
Spécification au câblage du capteur	Paire torsadée 0,50 mm², blindé
Max. Longueur du câble du capteur par canal de capteur	100 m
Indice de protection	IP 60
Température d'exploitation (T_U )	–20 °C ... +85 °C
Certifications	VdS

Dimensions (L x l x h)	90 x 32,8 x 19,5 mm
Trous de fixation	2x 3,2 mm
Seuil inférieur (I_parc )	5 kA
Zone de détection	90° (180°)
Max. distance de l'arc de défaut	2 m (0,5 m)
Câblage du capteur	2 fils avec blindage
Spécification au câblage du capteur	Paire torsadée 0,50 mm², blindé
Max. Longueur du câble du capteur par canal de capteur	100 m
Indice de protection	IP 60
Température d'exploitation (T_U )	–20 °C ... +85 °C
Certifications	VdS

Artikel 782060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Capteur à fibre optique

Capteur à fibre optique DSRT FS pour détecter les arcs. Connexion d'un capteur sur chaque entrée du dispositif de détection DSRT DD FS.

5 Produkte

Art.-Nr. 782077 DSRT FS 8 1.5

GTIN 4013364273375, Zolltarifnr. (EU): 90019000, Bruttogewicht: 142.59 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Capteur à fibres optiques 8m
Capteur à fibres optiques de lumière spécial
pour détecter l'émission de lumière
de l'arc interne.
Longueur totale: 8m

produit : DEHN
Type: DSRT FS 8 1.5
Référence: 782077
ou équivalent

Zertifikate

Technische Daten

Longueur capteur	8 m
Longueur active du capteur	5 m
Diamètre	1,2 mm
Rayon de courbure	50 mm
Seuil inférieur (I_parc )	5 kA
Zone de détection	360°
Max. distance de l'arc de défaut	max. 10 cm
Température d'exploitation (T_U )	–5 °C ... +85 °C

Artikel 782077 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782077 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782081 DSRT FS 10 1.5

GTIN 4013364273344, Zolltarifnr. (EU): 90019000, Bruttogewicht: 147.27 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Capteur à fibres optiques 10m
Capteur à fibres optiques de lumière spécial
pour détecter l'émission de lumière
de l'arc interne.
Longueur totale: 10m

produit : DEHN
Type: DSRT FS 10 1.5
Référence: 782081
ou équivalent

Zertifikate

Technische Daten

Longueur capteur	10 m
Longueur active du capteur	7 m
Diamètre	1,2 mm
Rayon de courbure	50 mm
Seuil inférieur (I_parc )	5 kA
Zone de détection	360°
Max. distance de l'arc de défaut	max. 10 cm
Température d'exploitation (T_U )	–5 °C ... +85 °C

Artikel 782081 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782081 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782085 DSRT FS 12 1.5

GTIN 4013364273443, Zolltarifnr. (EU): 90019000, Bruttogewicht: 150.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Traduire

Capteur à fibres optiques 12m
Capteur à fibres optiques de lumière spécial
pour détecter l'émission de lumière
de l'arc interne.
Longueur totale: 12m

produit : DEHN
Type: DSRT FS 12 1.5
Référence: 782085
ou équivalent

Zertifikate

Technische Daten

Longueur capteur	12 m
Longueur active du capteur	9 m
Diamètre	1,2 mm
Rayon de courbure	50 mm
Seuil inférieur (I_parc )	5 kA
Zone de détection	360°
Max. distance de l'arc de défaut	max. 10 cm
Température d'exploitation (T_U )	–5 °C ... +85 °C

Artikel 782085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782091 DSRT FS 15 1.5

GTIN 4013364273474, Zolltarifnr. (EU): 90019000, Bruttogewicht: 156.67 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Capteur à fibres optiques 15m
Capteur à fibres optiques de lumière spécial
pour détecter l'émission de lumière
de l'arc interne.
Longueur totale: 15m

produit : DEHN
Type: DSRT FS 15 1.5
Référence: 782091
ou équivalent

Zertifikate

Technische Daten

Longueur capteur	15 m
Longueur active du capteur	12 m
Diamètre	1,2 mm
Rayon de courbure	50 mm
Seuil inférieur (I_parc )	5 kA
Zone de détection	360°
Max. distance de l'arc de défaut	max. 10 cm
Température d'exploitation (T_U )	–5 °C ... +85 °C

Artikel 782091 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782091 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782092 DSRT FS 17 1.5

GTIN 4013364468092, Zolltarifnr. (EU): 90019000, Bruttogewicht: 170.88 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Capteur à fibre optique 17 m
Capteur à fibre optique Capteur de lumière spécial
pour la détection des émissions lumineuses
des arcs électriques.
Longueur totale: 17m

produit : DEHN
Type: DSRT FS 17 1.5
Référence: 782092
ou équivalent

Zertifikate

Technische Daten

Longueur capteur	17 m
Longueur active du capteur	14 m
Diamètre	1,2 mm
Rayon de courbure	50 mm
Seuil inférieur (I_parc )	5 kA
Zone de détection	360°
Max. distance de l'arc de défaut	max. 10 cm
Température d'exploitation (T_U )	–5 °C ... +85 °C

Artikel 782092 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782092 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Système de protection contre les Arcs Flash DEHNshort

Details

Unité de détection ( courant + lumière)

Art.-Nr. 782030 DSRT DD CPS BACA

Sie müssen angemeldet sein um 782030.stp herunterzuladen.

Sie müssen angemeldet sein um 782030.igs herunterzuladen.

Sie müssen angemeldet sein um 782030.jt herunterzuladen.

Sie müssen angemeldet sein um 782030.dwg herunterzuladen.

Sie müssen angemeldet sein um 782030_782031m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782030.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782030.wspak herunterzuladen.

Artikel 782030 wurde zum Merkzettel hinzugefügt.

Artikel 782030 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 782031 DSRT DD CPS AACA

Sie müssen angemeldet sein um 782030.stp herunterzuladen.

Sie müssen angemeldet sein um 782030.igs herunterzuladen.

Sie müssen angemeldet sein um 782030.jt herunterzuladen.

Sie müssen angemeldet sein um 782030.dwg herunterzuladen.

Sie müssen angemeldet sein um 782030_782031m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782031.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782031.wspak herunterzuladen.

Artikel 782031 wurde zum Merkzettel hinzugefügt.

Artikel 782031 wurde zum Warenkorb hinzugefügt.

Unité de détection (capteur à point)

Art.-Nr. 782040 DSRT DD PS BACA

Sie müssen angemeldet sein um 782040.stp herunterzuladen.

Sie müssen angemeldet sein um 782040.igs herunterzuladen.

Sie müssen angemeldet sein um 782040.jt herunterzuladen.

Sie müssen angemeldet sein um 782040.dwg herunterzuladen.

Sie müssen angemeldet sein um 782040_782041m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782040.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782040.wspak herunterzuladen.

Artikel 782040 wurde zum Merkzettel hinzugefügt.

Artikel 782040 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 782041 DSRT DD PS AACA

Sie müssen angemeldet sein um 782040.stp herunterzuladen.

Sie müssen angemeldet sein um 782040.igs herunterzuladen.

Sie müssen angemeldet sein um 782040.jt herunterzuladen.

Sie müssen angemeldet sein um 782040.dwg herunterzuladen.

Sie müssen angemeldet sein um 782040_782041m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782041.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782041.wspak herunterzuladen.

Artikel 782041 wurde zum Merkzettel hinzugefügt.

Artikel 782041 wurde zum Warenkorb hinzugefügt.

Unité de détection (capteur à fibre optique)

Art.-Nr. 782050 DSRT DD FS BAAA

Sie müssen angemeldet sein um 782050.stp herunterzuladen.

Sie müssen angemeldet sein um 782050.igs herunterzuladen.

Sie müssen angemeldet sein um 782050.jt herunterzuladen.

Sie müssen angemeldet sein um 782050.dwg herunterzuladen.

Sie müssen angemeldet sein um 782050_782051m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782050.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782050.wspak herunterzuladen.

Artikel 782050 wurde zum Merkzettel hinzugefügt.

Artikel 782050 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 782051 DSRT DD FS AAAA

Sie müssen angemeldet sein um 782050.stp herunterzuladen.

Sie müssen angemeldet sein um 782050.igs herunterzuladen.

Sie müssen angemeldet sein um 782050.jt herunterzuladen.

Sie müssen angemeldet sein um 782050.dwg herunterzuladen.

Sie müssen angemeldet sein um 782050_782051m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782051.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782051.wspak herunterzuladen.

Artikel 782051 wurde zum Merkzettel hinzugefügt.

Artikel 782051 wurde zum Warenkorb hinzugefügt.

Dispositif de mise en court-circuit QD II

Art.-Nr. 782002 DSRT QD II

Sie müssen angemeldet sein um 782002.stp herunterzuladen.

Sie müssen angemeldet sein um 782002.iges herunterzuladen.

Sie müssen angemeldet sein um 782002.jt herunterzuladen.

Sie müssen angemeldet sein um 782002.dwg herunterzuladen.

Sie müssen angemeldet sein um 782002m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782002.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782002.wspak herunterzuladen.

Artikel 782002 wurde zum Merkzettel hinzugefügt.

Artikel 782002 wurde zum Warenkorb hinzugefügt.

Fibre optique

Art.-Nr. 782020 DSRT LWL 0.75

Artikel 782020 wurde zum Merkzettel hinzugefügt.

Artikel 782020 wurde zum Warenkorb hinzugefügt.
