DEHNguard modulaire SN

Les parafoudres modulaires DEHNguard M ... au design fonctionnel de la gamme Red/Line sont une référence en termes de sécurité et de confort. Leur circuit de protection éprouvé et équipé de varistances haute performance à oxyde de zinc, combiné au double dispositif de surveillance Thermo-Dynamic-Control, constituent une caractéristique unique de la technologie DEHNguard.

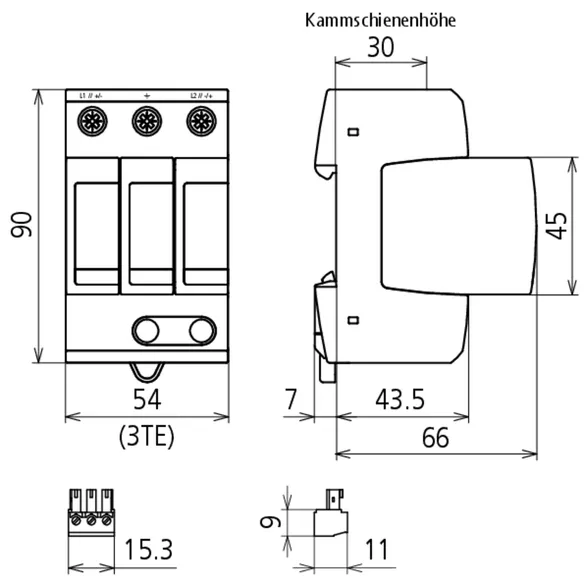

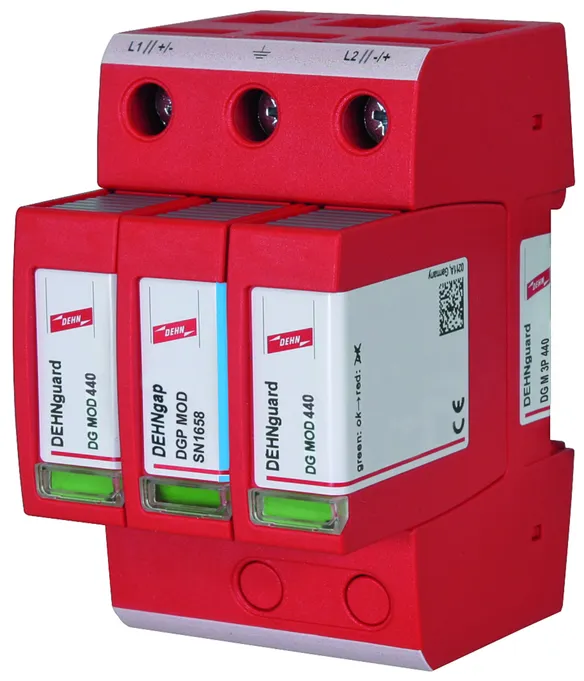

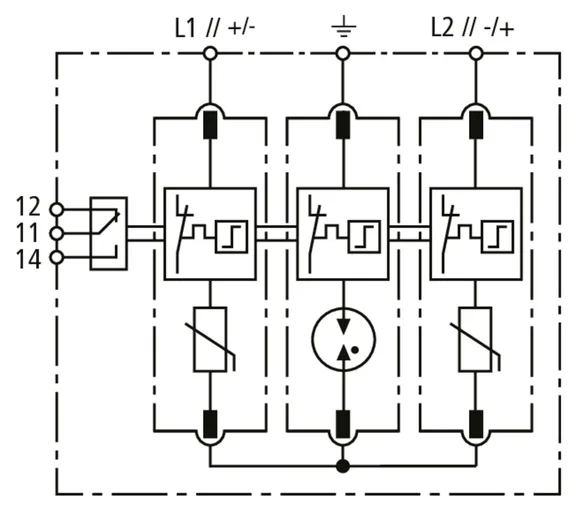

DEHNguard 3P440 SN1861 FM

Parafoudre modulaire pour systèmes TN-C.

1 Produit

Référence de la pièce 999925 DG M 3P440 SN1861 FM

GTIN 4013364467309, Clients tariffs no (UE): 85363030, Poids brut: 338.92 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre DEHNguard M TNC 275
Parafoudre tripolaire, modulaire, enfichable
pour systèmes TN-C, largeur 3 modules
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 50 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG M 3P440 SN1861 FM
Référence: 999925
ou équivalent

Caractéristiques techniques

SPD selon EN 61643-11 / ... IEC 61643-11	Type 2 / Classe II
Tension d’utilisation permanente max AC (U_C )	440 V
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant de décharge max. (8/20 µs) (I_max )	30 kA (L-PE) / 40 kA (L-L)
Protection maximale contre les surintensités	125 A gG (AC) / 80 A gPV (DC)
Contacts de télésignalisation/type de contact	Inverseur

SPD selon EN 61643-11 / ... IEC 61643-11	Type 2 / Classe II
Protection à coordination énergétique des équipements terminaux (≤ 10 m)	Type 2 + Type 3
Système d’alimentation électrique	IT AC 400 2^~
Tension continue maximale DC (U_C )	600 V
Tension d’utilisation permanente max AC (U_C )	440 V
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant de décharge max. (8/20 µs) (I_max )	30 kA (L-PE) / 40 kA (L-L)
Courant de foudre I_{(10/350 µs)}(L1+L2 - PE)	2 kA
Tension de déclenchement DC (L-PE)	1400 V +/- 20 %
Tension de choc de déclenchement (1,2/50 µs)	< 2,5 kV
Tension alternative de déclenchement (U_aw )	1000 V +/- 20 %
Niveau de protection [conducteur actif -> PE] (U_P )	≤ 3,2 kV
Niveau de protection [conducteur actif -> conducteur actif] (U_P )	≤ 4 kV
Temps de réponse (t_A )	≤ 25 ns / ≤ 100 ns
Séparation galvanique contre la terre	Oui / Absence de courant de fuite
Tension parasite permanente selon Ril 819.0804	250 V
Tension parasite de courte durée selon Ril 819.0804	< 1100 V
Surtension temporaire [conducteur actif - PE] (U_T) – Caractéristiques	760 V / 120 min / withstand
Résistance d’isolation	> 1 G Ohm @ 100V DC
Protection maximale contre les surintensités	125 A gG (AC) / 80 A gPV (DC)
Tenue aux courts-circuits avec protection max. contre les surintensités côté réseau (I_SCCR )	25 kA AC / 5 kA DC
Plage de température d’utilisation (T_U )	-40 °C ... +80 °C
Indicateur de fonctionnement/défaut	vert / rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides/souples
Section de raccordement (max.)	35 mm²multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Emplacement de montage	à l’intérieur
Indice de protection	IP 20
Encombrement	3 Modules, DIN 43880
Norme	Ril 819.0808
Contacts de télésignalisation/type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²brins rigides/souples

Le produit 999925 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 999925 a été ajouté au panier.

Aller à la boutique en ligne

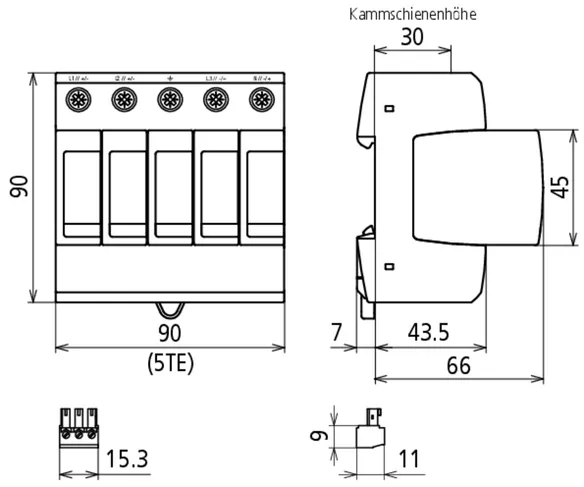

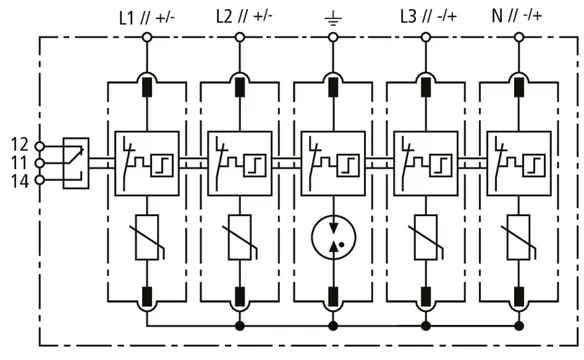

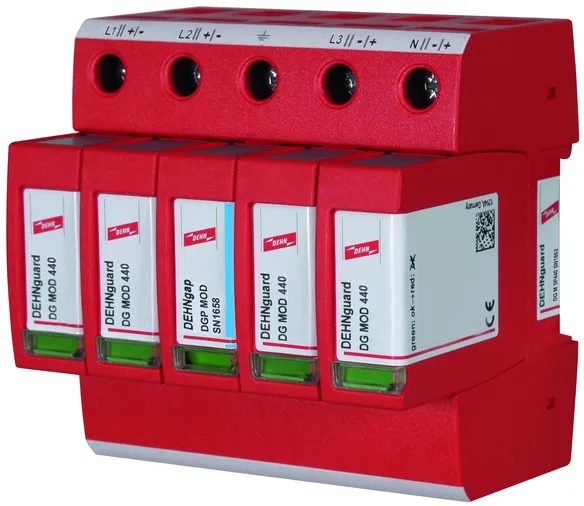

DEHNguard 5P440 SN1862 FM

Dérivateur à 5 pôles pour applications ferroviaires, pour le câble d’alimentation d’un faisceau de voies ; version FM avec contact sec de télésignalisation.

1 Produit

Référence de la pièce 999926 DG M 5P440 SN1862 FM

GTIN 4013364467316, Clients tariffs no (UE): 85363030, Poids brut: 598.84 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DG M 5P440 SN1862 FM
Référence: 999926
ou équivalent

Caractéristiques techniques

SPD selon EN 61643-11 / ... IEC 61643-11	Type 2 / Classe II
Tension d’utilisation permanente max AC (U_C )	440 V
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant de décharge max. (8/20 µs) (I_max )	30 kA (L-PE) / 40 kA (L-L)
Protection maximale contre les surintensités	125 A gG (AC) / 80 A gPV (DC)
Contacts de télésignalisation/type de contact	Inverseur

SPD selon EN 61643-11 / ... IEC 61643-11	Type 2 / Classe II
Protection à coordination énergétique des équipements terminaux (≤ 10 m)	Type 2 + Type 3
Système d’alimentation électrique	IT AC 400 3^~N
Tension continue maximale DC (U_C )	600 V
Tension d’utilisation permanente max AC (U_C )	440 V
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant de décharge max. (8/20 µs) (I_max )	30 kA (L-PE) / 40 kA (L-L)
Courant de foudre I_{(10/350 µs)}(L1+L2+L3+N - PE)	4 kA
Tension de déclenchement DC (L-PE)	1400 V +/- 20 %
Tension de choc de déclenchement (1,2/50 µs)	< 2,5 kV
Tension alternative de déclenchement (U_aw )	1000 V +/- 20 %
Niveau de protection [conducteur actif -> PE] (U_P )	≤ 3,2 kV
Niveau de protection [conducteur actif -> conducteur actif] (U_P )	≤ 4 kV
Temps de réponse (t_A )	≤ 25 ns / ≤ 100 ns
Séparation galvanique contre la terre	Oui / Absence de courant de fuite
Tension parasite permanente selon Ril 819.0804	250 V
Tension parasite de courte durée selon Ril 819.0804	< 1100 V
Résistance d’isolation	> 1 G Ohm @ 100V DC
Protection maximale contre les surintensités	125 A gG (AC) / 80 A gPV (DC)
Tenue aux courts-circuits avec protection max. contre les surintensités côté réseau (I_SCCR )	25 kA AC / 5 kA DC
Plage de température d’utilisation (T_U )	-40 °C ... +80 °C
Indicateur de fonctionnement/défaut	vert / rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides/souples
Section de raccordement (max.)	35 mm²multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Emplacement de montage	à l’intérieur
Indice de protection	IP 20
Encombrement	5 Modules, DIN 43880
Norme	Ril 819.0808
Contacts de télésignalisation/type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²brins rigides/souples

Le produit 999926 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 999926 a été ajouté au panier.

Aller à la boutique en ligne

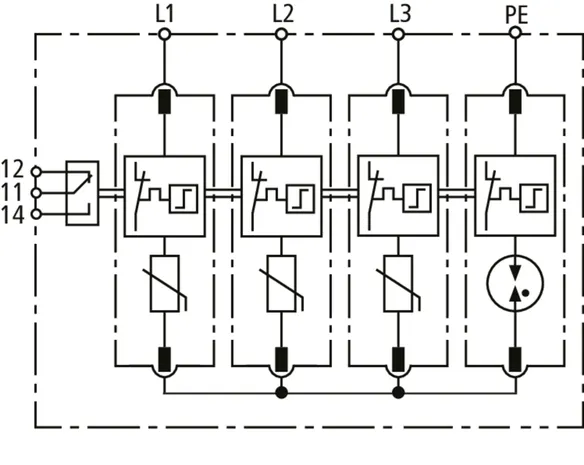

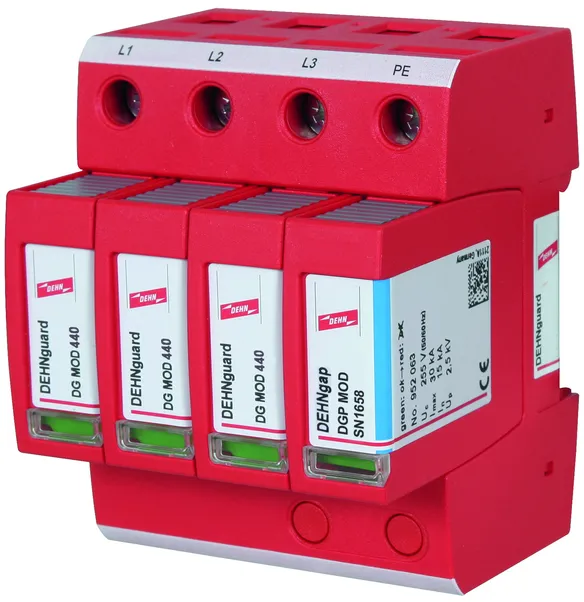

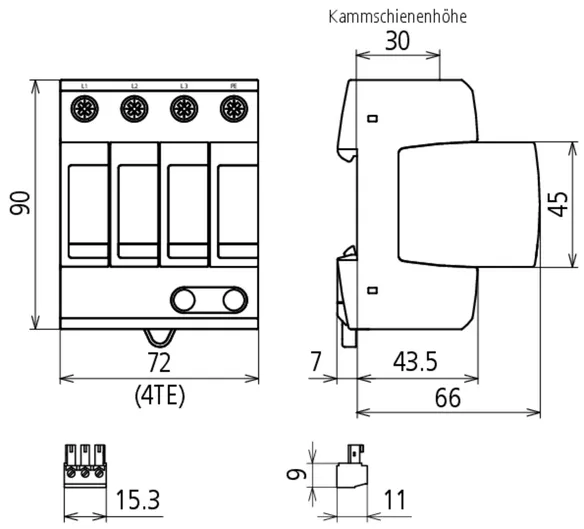

DEHNguard 4P440 SN1882 FM

Dérivateur à 4 pôles pour applications ferroviaires pour câble d’alimentation d’un faisceau de voies ; version FM avec contact sec de télésignalisation.

1 Produit

Référence de la pièce 999985 DG M 4P440 SN1882 FM

GTIN 4013364467323, Clients tariffs no (UE): 85363030, Poids brut: 447.78 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

produit : DEHN
Type: DG M 4P440 SN1882 FM
Référence: 999985
ou équivalent

Caractéristiques techniques

SPD selon EN 61643-11 / ... IEC 61643-11	Type 2 / Classe II
Tension d’utilisation permanente max AC (U_C )	440 V
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant de décharge max. (8/20 µs) (I_max )	30 kA (L-PE) / 40 kA (L-L)
Protection maximale contre les surintensités	125 A gG (AC) / 80 A gPV (DC)
Contacts de télésignalisation/type de contact	Inverseur

SPD selon EN 61643-11 / ... IEC 61643-11	Type 2 / Classe II
Protection à coordination énergétique des équipements terminaux (≤ 10 m)	Type 2 + Type 3
Système d’alimentation électrique	IT AC 400 3^~
Tension continue maximale DC (U_C )	600 V
Tension d’utilisation permanente max AC (U_C )	440 V
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant de décharge max. (8/20 µs) (I_max )	30 kA (L-PE) / 40 kA (L-L)
Courant de foudre I_{(10/350 µs)}(L1+L2+L3+N - PE)	3 kA
Tension de déclenchement DC (L-PE)	1400 V +/- 20 %
Tension de choc de déclenchement (1,2/50 µs)	< 2,5 kV
Tension alternative de déclenchement (U_aw )	1000 V +/- 20 %
Niveau de protection [conducteur actif -> PE] (U_P )	≤ 3,2 kV
Niveau de protection [conducteur actif -> conducteur actif] (U_P )	≤ 4 kV
Temps de réponse (t_A )	≤ 25 ns / ≤ 100 ns
Séparation galvanique contre la terre	Oui / Absence de courant de fuite
Tension parasite permanente selon Ril 819.0804	250 V
Tension parasite de courte durée selon Ril 819.0804	< 1100 V
Surtension temporaire [conducteur actif - PE] (U_T) – Caractéristiques	760 V / 120 min / withstand
Résistance d’isolation	> 1 G Ohm @ 100V DC
Protection maximale contre les surintensités	125 A gG (AC) / 80 A gPV (DC)
Tenue aux courts-circuits avec protection max. contre les surintensités côté réseau (I_SCCR )	25 kA AC / 5 kA DC
Plage de température d’utilisation (T_U )	-40 °C ... +80 °C
Indicateur de fonctionnement/défaut	vert / rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides/souples
Section de raccordement (max.)	35 mm²multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Emplacement de montage	à l’intérieur
Indice de protection	IP 20
Encombrement	4 Modules, DIN 43880
Norme	Ril 819.0808
Contacts de télésignalisation/type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²brins rigides/souples
