Accessoires de câblage STAK

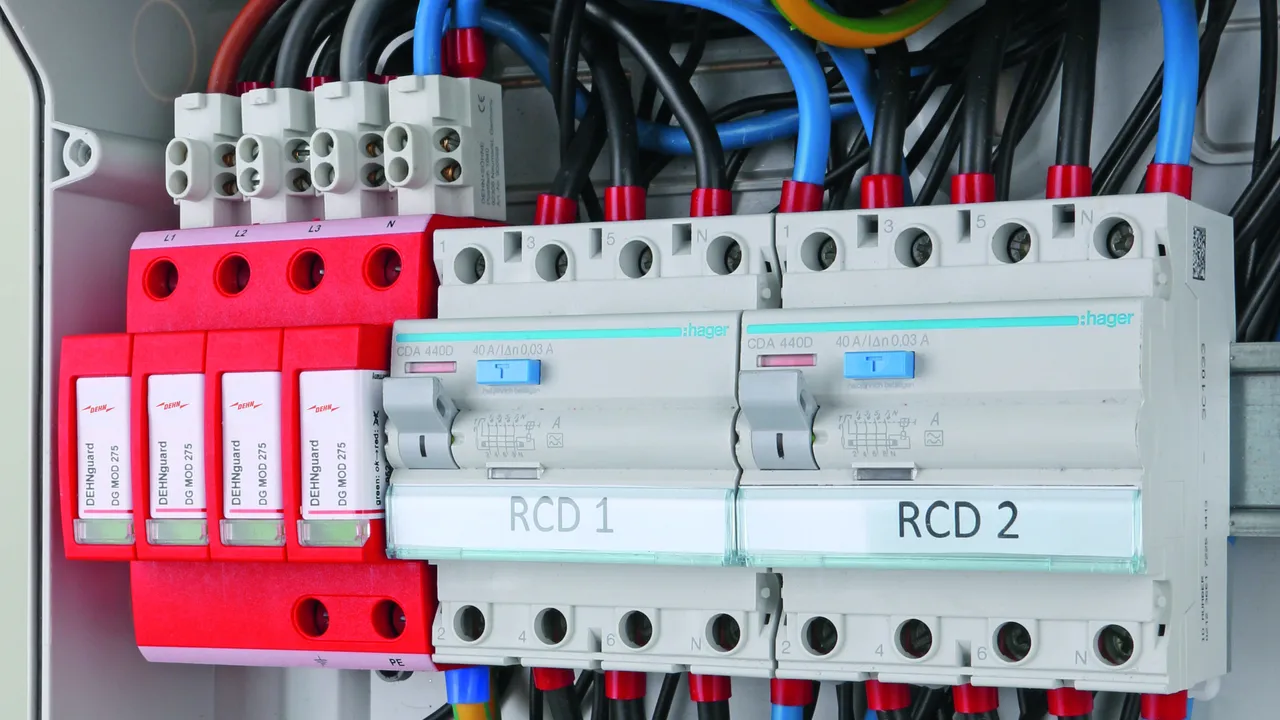

:quality(98)/www.elvatec.ch/store/f/61785690/HDVORSCHAU/900588a1_16-9.jpg)
:quality(98)/www.elvatec.ch/store/f/61785690/HDVORSCHAU/900588a1_16-9.jpg)
Détails

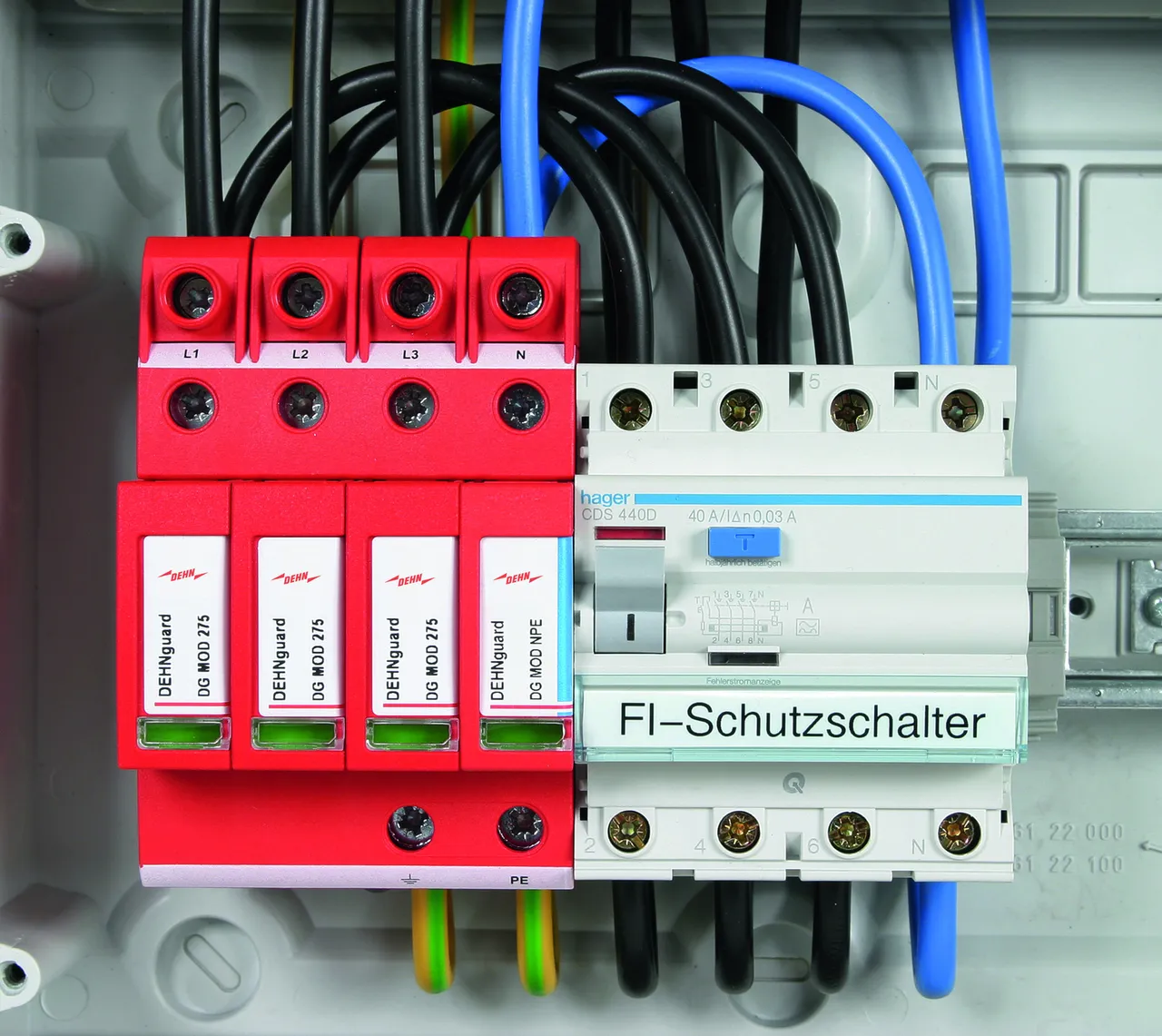

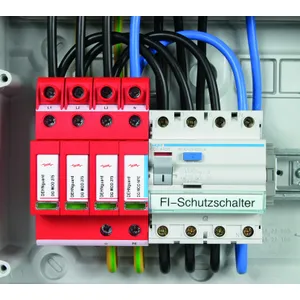

:quality(98)/www.elvatec.ch/store/f/61785691/HDVORSCHAU/952589a1.jpg)
selon la norme NF C15-100 grâce au bornier STAK 2X16.
:quality(98)/www.elvatec.ch/store/f/61785691/HDVORSCHAU/952589a1.jpg)

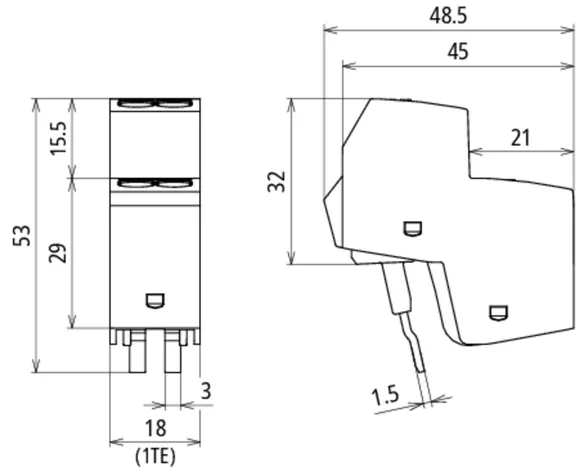

Référence de la pièce 952588 STAK 4X10
GTIN 4013364526624, Clients tariffs no (UE): 85369010, Poids brut: 35.67 g, Prix unitaire: 2.00 pièce(s)

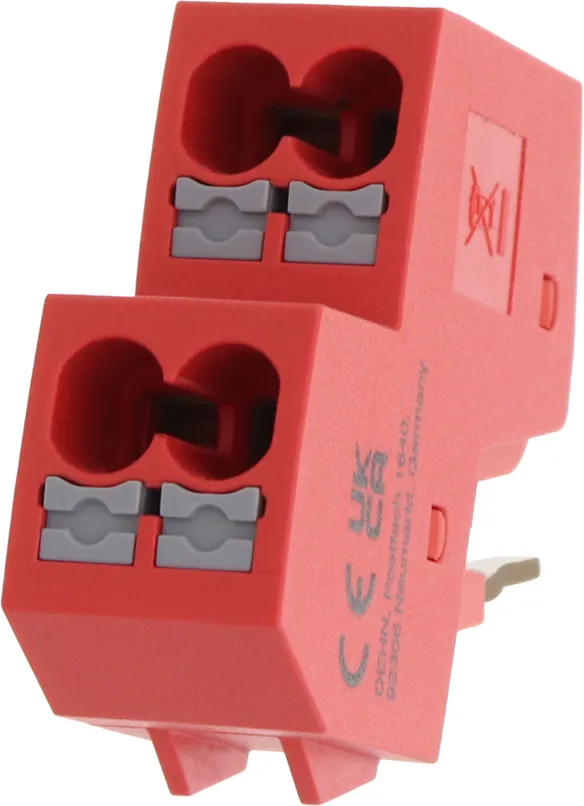

:quality(98)/www.elvatec.ch/store/f/61785696/HDVORSCHAU/952588.jpg)
:quality(98)/www.elvatec.ch/store/f/61785696/HDVORSCHAU/952588.jpg)
:quality(98)/www.elvatec.ch/store/f/61785697/HDVORSCHAU/952588m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/61785697/HDVORSCHAU/952588m_D.jpg)
Caractéristiques techniques
| Tension d’utilisation permanente max AC (UC ) | 275 V |
| Tension PV max. (UCPV ) | 1500 V |
| Courant de foudre (10/350 µs) (Iimp ) | 6,25 kA |
| Courant nominal de décharge (8/20 µs) (In ) | 20 kA |
| Courant de décharge max. (8/20 µs) (Imax ) | 40 kA |
| Capacité de raccordement (min.) | 1,5 mm2 brins rigides / 6 mm2 brins souples |
| Capacité de raccordement (max.) | 10 mm2 brins rigides / brins souples |
| Section de raccordement (min.) avec manchon de bout | 1,5 mm² |
| Section de raccordement (max.) avec manchon de bout | 6 mm² |
| Section de raccordement (max.) avec manchon de bout, sans col | 10 mm² |

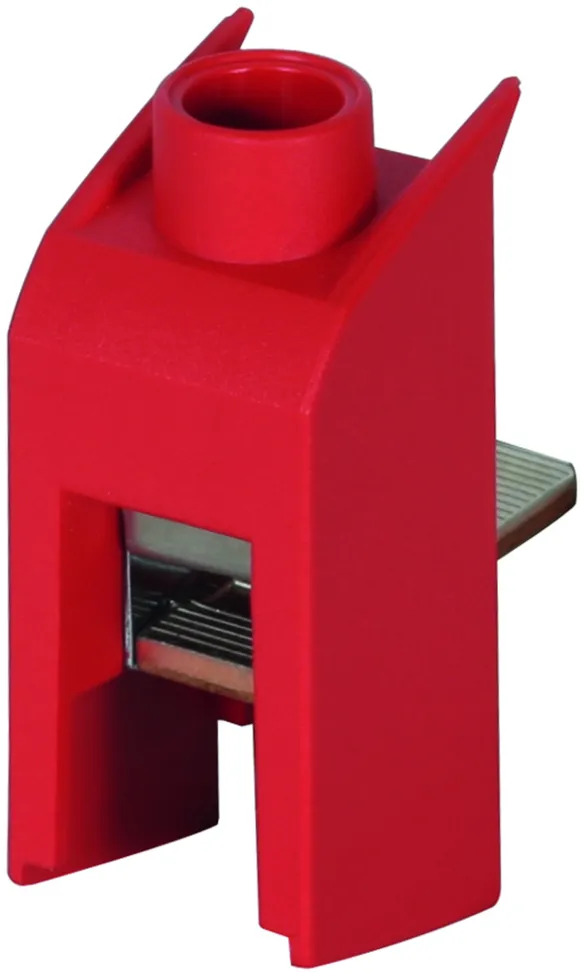

Référence de la pièce 952589 STAK 25
GTIN 4013364132306, Clients tariffs no (UE): 85369010, Poids brut: 17.40 g, Prix unitaire: 4.00 pièce(s)
:quality(98)/www.elvatec.ch/store/f/61785712/HDVORSCHAU/952589.jpg)
:quality(98)/www.elvatec.ch/store/f/61785712/HDVORSCHAU/952589.jpg)

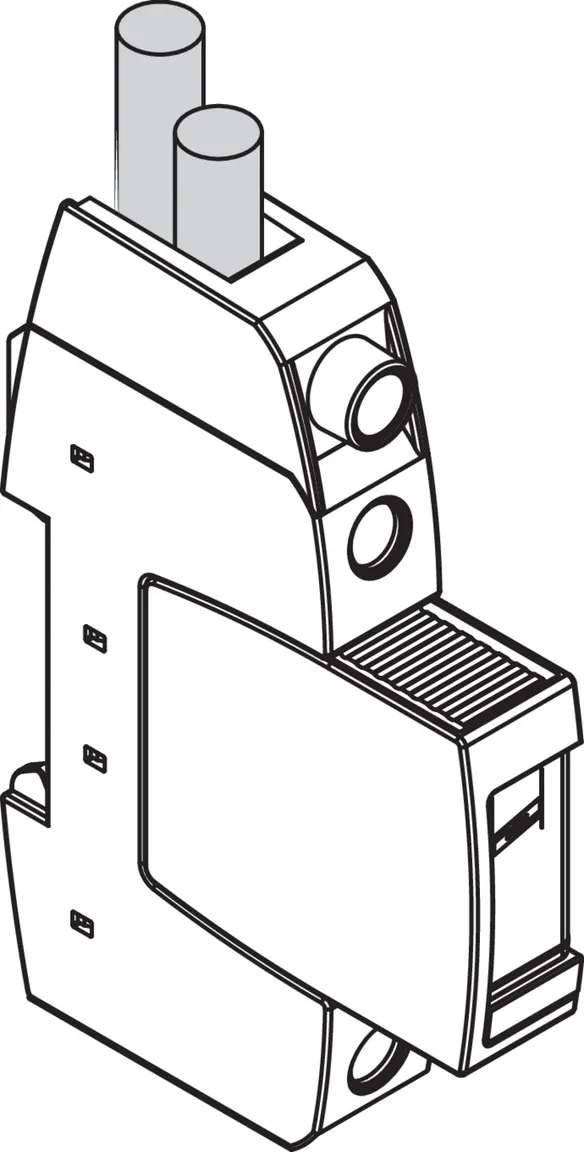

:quality(98)/www.elvatec.ch/store/f/61785713/HDVORSCHAU/952589az1.jpg)
:quality(98)/www.elvatec.ch/store/f/61785713/HDVORSCHAU/952589az1.jpg)

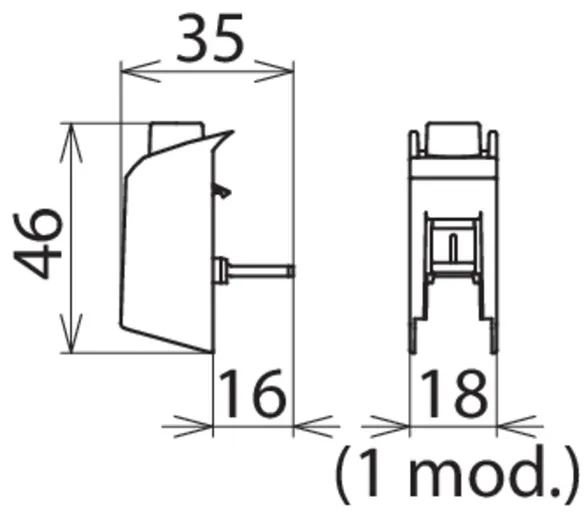

:quality(98)/www.elvatec.ch/store/f/61785714/HDVORSCHAU/952589m_E.jpg)
:quality(98)/www.elvatec.ch/store/f/61785714/HDVORSCHAU/952589m_E.jpg)
Caractéristiques techniques
| Tension nominale AC / DC (UN ) | 600 V |
| Tension PV max. [UCPV] avec DEHNguard M YPV ... | 1200 V |
| Courant nominal AC (IL ) | 100 A |
| Courant de foudre (10/350 µs) (Iimp ) | 25 kA |
| Courant maximal de décharge (8/20 µs) | 50 kA |
| Capacité de raccordement (min.) | 1,5 mm2 rigide/brins souples |
| Capacité de raccordement (max.) | 25 mm2 multi-brins/16 mm2 brins souples |
| Mode de raccordement | par l'avant |

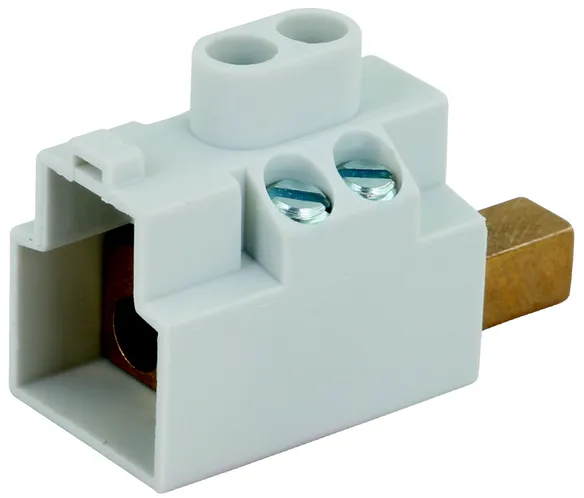

Référence de la pièce 900588 STAK 3X16
GTIN 4013364323933, Clients tariffs no (UE): 85369010, Poids brut: 40.00 g, Prix unitaire: 4.00 pièce(s)
:quality(98)/www.elvatec.ch/store/f/61785728/HDVORSCHAU/900588.jpg)
:quality(98)/www.elvatec.ch/store/f/61785728/HDVORSCHAU/900588.jpg)

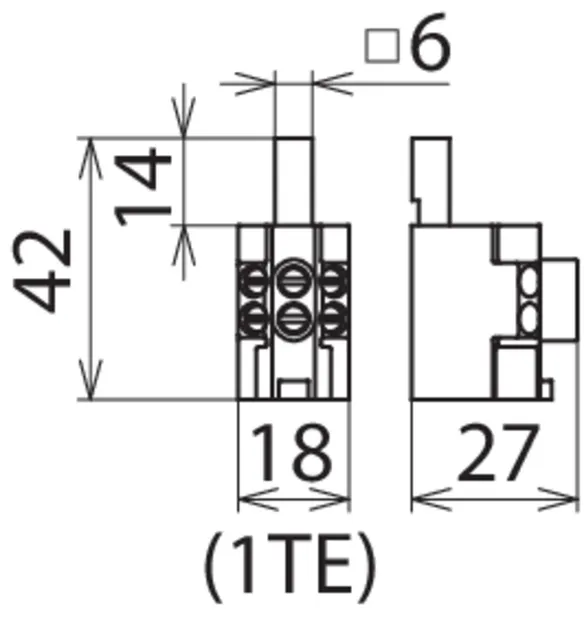

:quality(98)/www.elvatec.ch/store/f/61785729/HDVORSCHAU/900588m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/61785729/HDVORSCHAU/900588m_D.jpg)
Caractéristiques techniques
| Tension nominale AC / DC (UN ) | 690 V / 1500 V |
| Courant nominal AC (IL ) | 160 A |
| Courant de charge avec câblage en V | 80 A |
| Courant de foudre (10/350 µs) (Iimp ) | 25 kA |
| Capacité de raccordement (min.) | 1,5 mm2 rigide/brins souples |
| Capacité de raccordement (max.) | 16 mm2 multi-brins/10 mm2 brins souples |
| Mode de raccordement | par l'avant |

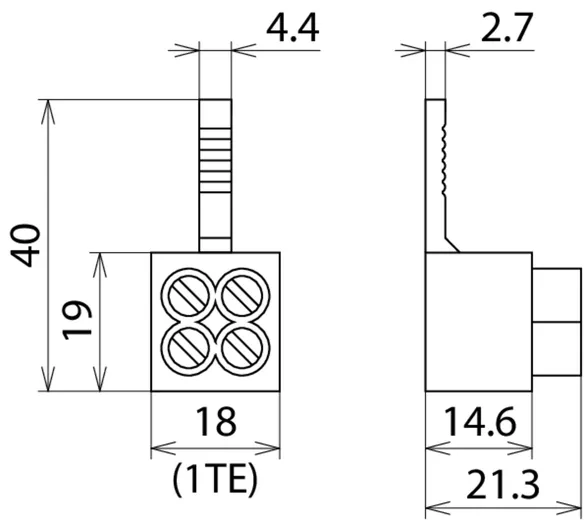

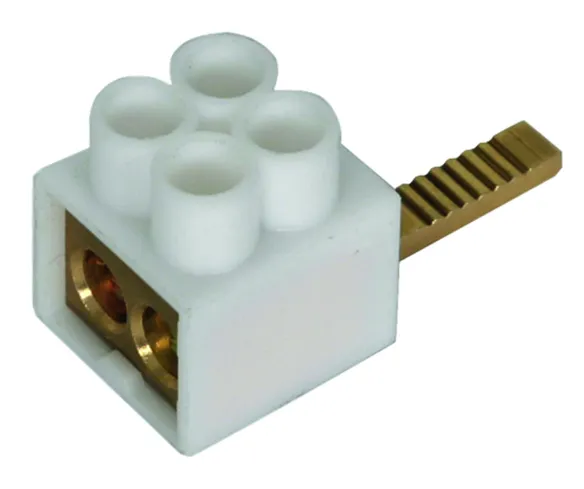

Référence de la pièce 900589 STAK 2X16
GTIN 4013364109339, Clients tariffs no (UE): 85369010, Poids brut: 20.00 g, Prix unitaire: 1.00 pièce(s)
Images
:quality(98)/www.elvatec.ch/store/f/61785736/HDVORSCHAU/900589.jpg)
:quality(98)/www.elvatec.ch/store/f/61785736/HDVORSCHAU/900589.jpg)
:quality(98)/www.elvatec.ch/store/f/61785737/HDVORSCHAU/900589m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/61785737/HDVORSCHAU/900589m_D.jpg)
Caractéristiques techniques
| Courant de foudre (10/350 µs) (Iimp ) | 25 kA |
| Capacité de raccordement (min.) | 2x 10 mm2 |
| Capacité de raccordement (max.) | 2x 16 mm2 |
| Mode de raccordement | par l'avant (borne double) |
