Éléments de raccordement (côté terre) pour installations de distribution et lignes aériennes

  • Pour le raccordement de la terre à des pointes rondes fixes, boulon de connexion , conducteurs ronds et plats, connecteurs et profil plats
  • Pour un grand serrage jusqu'à 40 mm
  • Avec une protection contre la torsion, de type PK1 ou PK2
  • Les dispositifs de mise à la terre et court-circuit peuvent être configurés via le configurateur de mise à la terre et court-circuit en ligne

Details

lorem ipsum

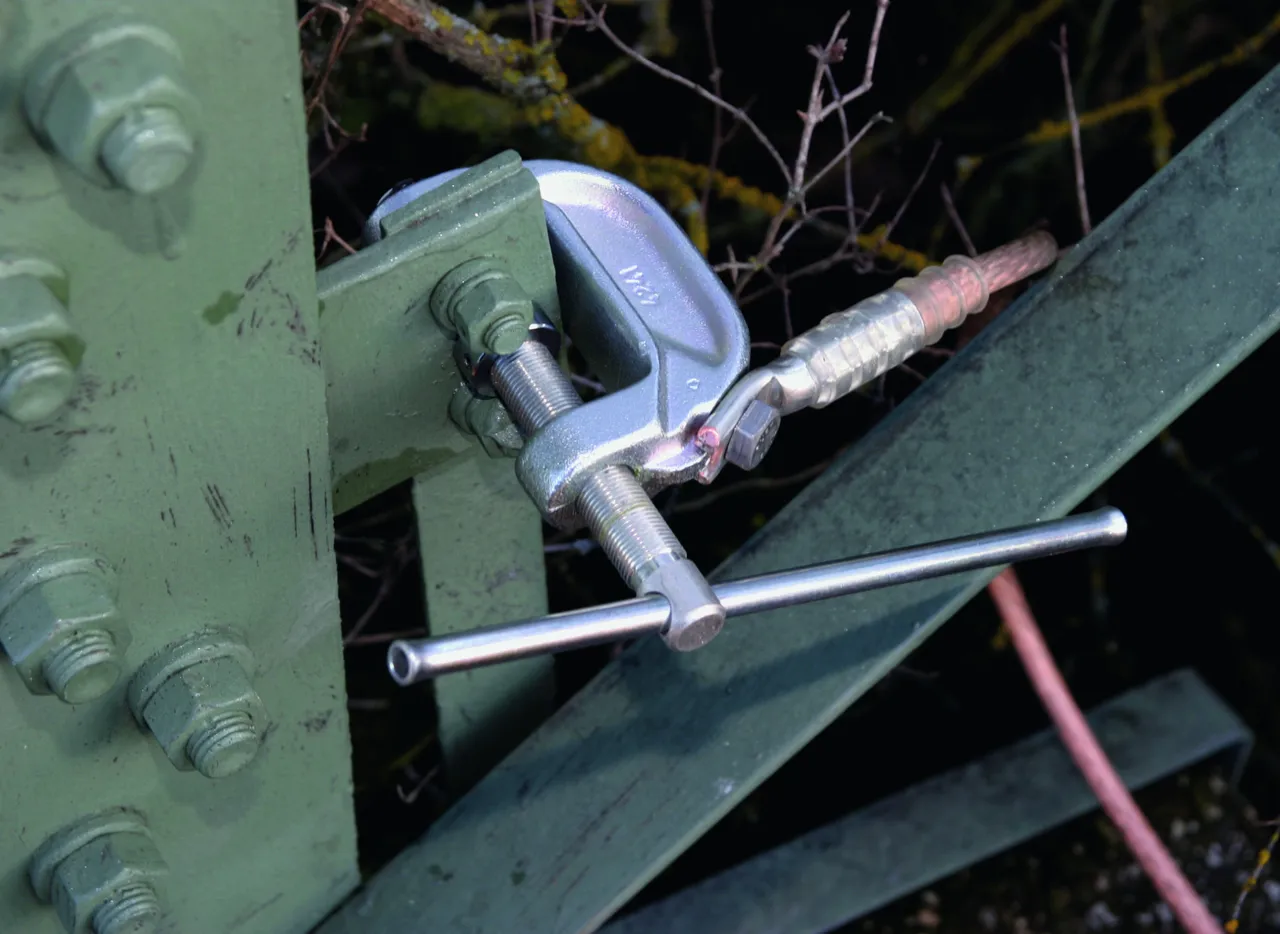

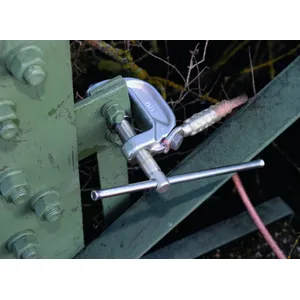

Pince de mise à la terre sur mât en acier peint.
lorem ipsum

Pince de mise à la terre universelle avec vis papillon

2 Produkte

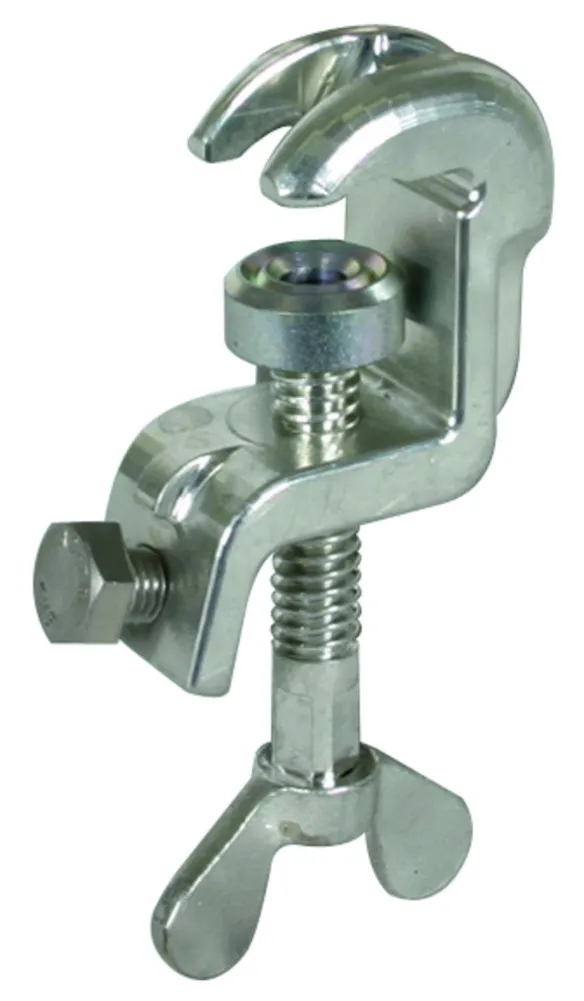

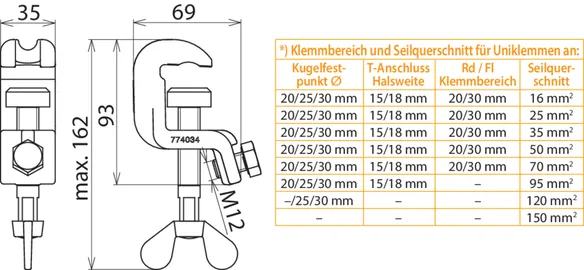

Art.-Nr. 774034 UEK 25 FS

GTIN 4013364114586, Zolltarifnr. (EU): 85359000, Bruttogewicht: 661.60 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 774034.stp

      Sie müssen angemeldet sein um 774034.stp herunterzuladen.

      Login
    • 774034.igs

      Sie müssen angemeldet sein um 774034.igs herunterzuladen.

      Login
    • 774034.jt

      Sie müssen angemeldet sein um 774034.jt herunterzuladen.

      Login
    • 774034.dwg

      Sie müssen angemeldet sein um 774034.dwg herunterzuladen.

      Login
    • 774034m_D.dxf

      Sie müssen angemeldet sein um 774034m_D.dxf herunterzuladen.

      Login



Technische Daten

Pour point fixe à tête sphérique Ø 20 / 25 mm
Pour une largeur des boulons de raccordement T 15 mm
Plage de serrage rd/pl 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

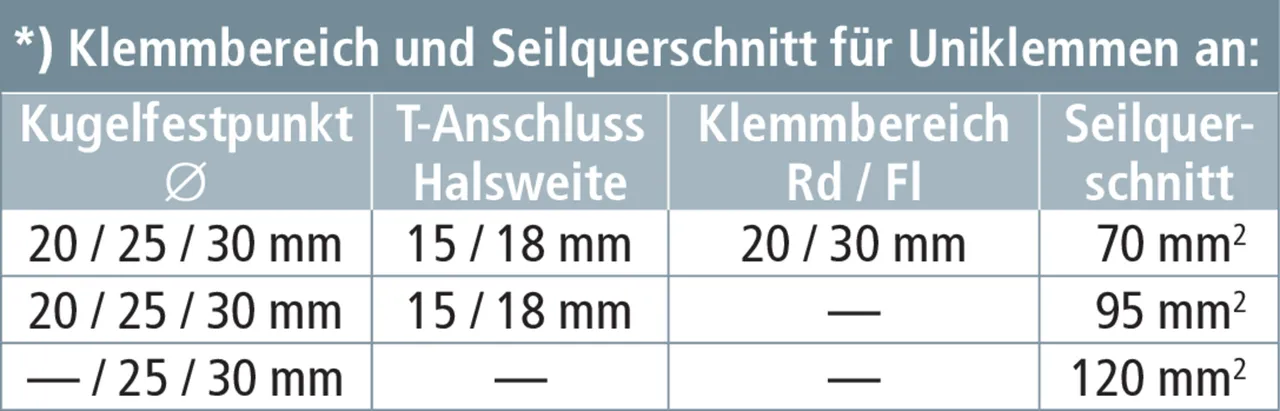

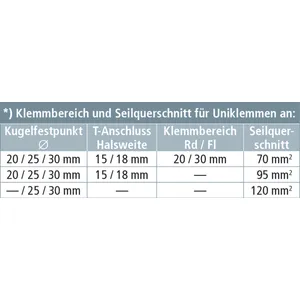

*) Voir le tableau pour les plages de serrage et section max. de câble pour pinces universelles

Artikel 774034 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774034 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

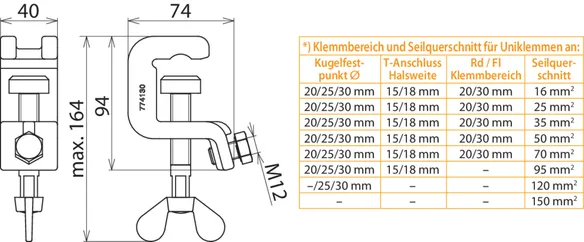

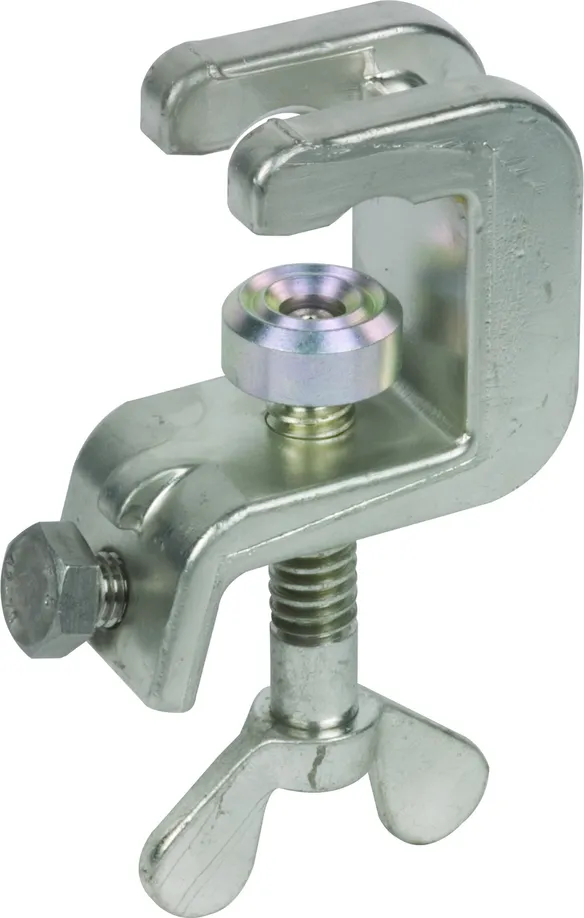

Art.-Nr. 774130 UEK 30 FS

GTIN 4013364057739, Zolltarifnr. (EU): 85359000, Bruttogewicht: 780.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Pour point fixe à tête sphérique Ø 25 / 30 mm
Pour une largeur des boulons de raccordement T 18 mm
Plage de serrage rd/pl 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) Voir le tableau pour les plages de serrage et section max. de câble pour pinces universelles

Artikel 774130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

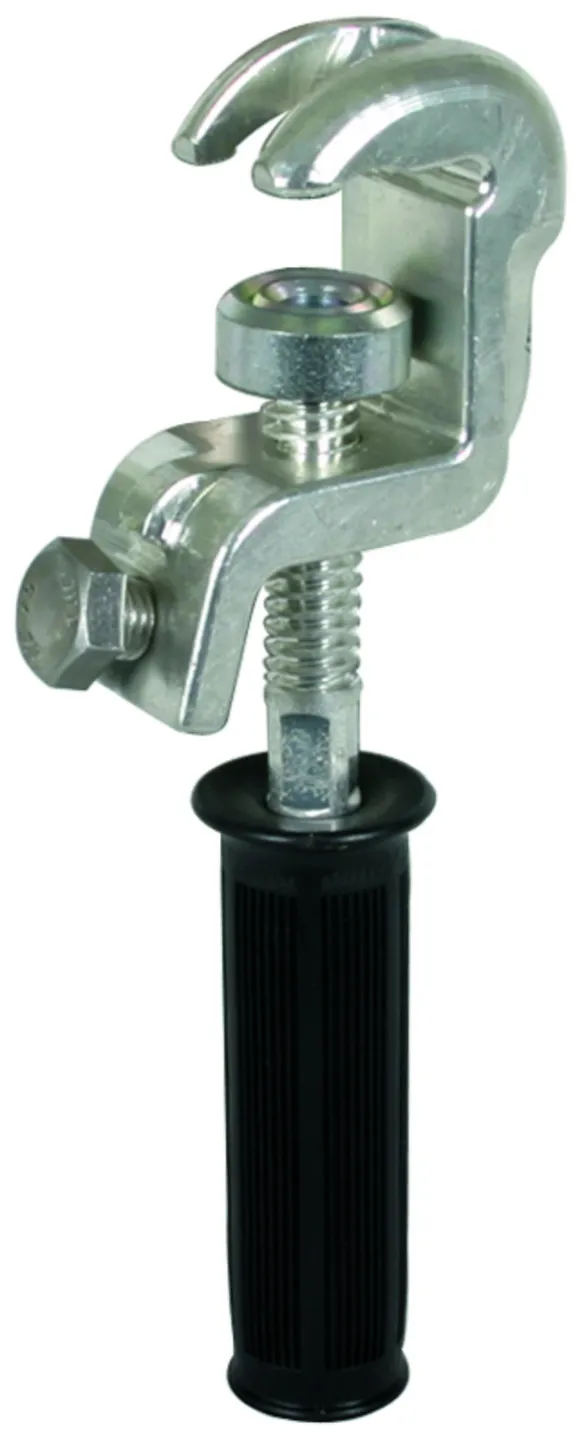

Pince de mise à la terre universelle avec poignée

2 Produkte

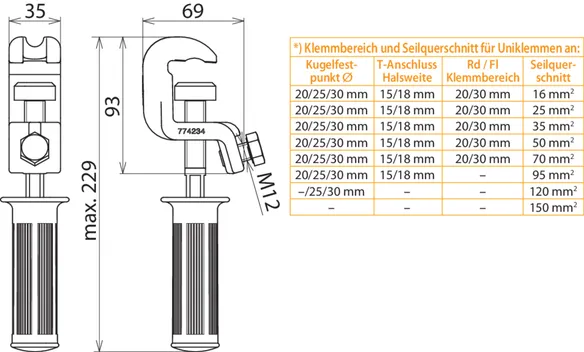

Art.-Nr. 774234 UEK 25 HG

GTIN 4013364114593, Zolltarifnr. (EU): 85359000, Bruttogewicht: 771.60 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 774234.stp

      Sie müssen angemeldet sein um 774234.stp herunterzuladen.

      Login
    • 774234.igs

      Sie müssen angemeldet sein um 774234.igs herunterzuladen.

      Login
    • 774234.jt

      Sie müssen angemeldet sein um 774234.jt herunterzuladen.

      Login
    • 774234.dwg

      Sie müssen angemeldet sein um 774234.dwg herunterzuladen.

      Login
    • 774234m_D.dxf

      Sie müssen angemeldet sein um 774234m_D.dxf herunterzuladen.

      Login



Technische Daten

Pour point fixe à tête sphérique Ø 20 / 25 mm
Pour une largeur des boulons de raccordement T 15 mm
Plage de serrage rd/pl 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Artikel 774234 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774234 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

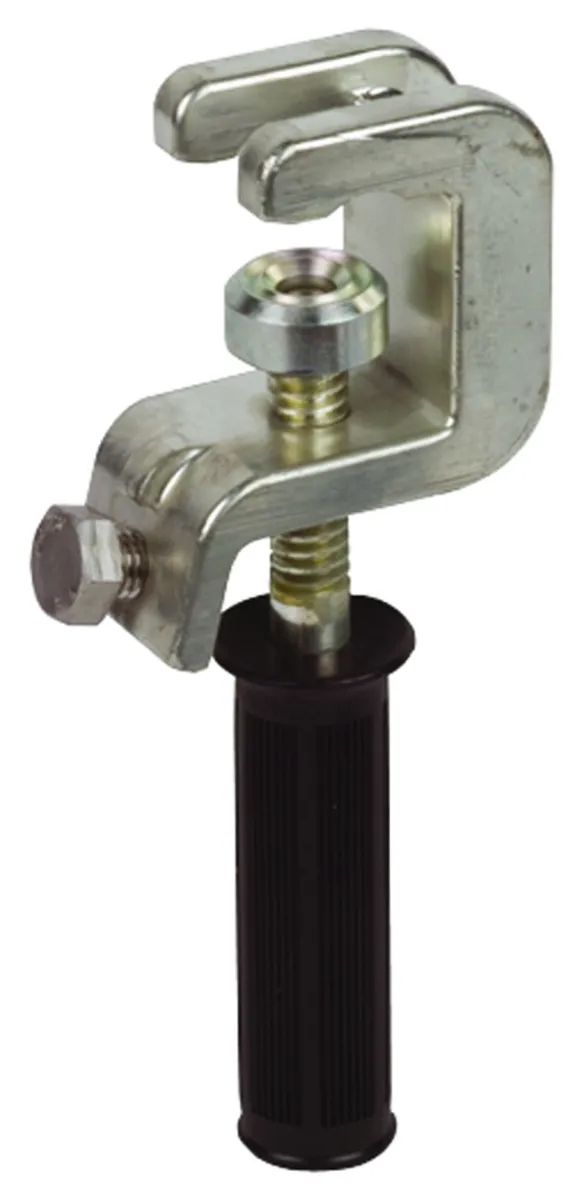

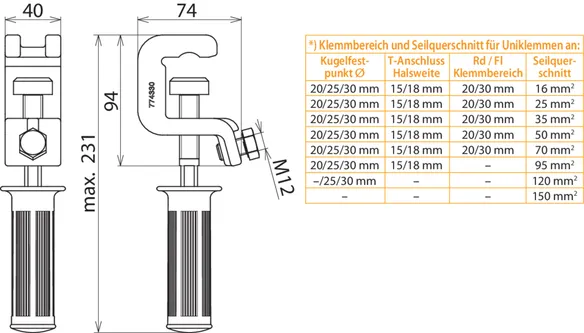

Art.-Nr. 774330 UEK 30 HG

GTIN 4013364057715, Zolltarifnr. (EU): 85359000, Bruttogewicht: 941.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Pour point fixe à tête sphérique Ø 25 / 30 mm
Pour une largeur des boulons de raccordement T 18 mm
Plage de serrage rd/pl 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Artikel 774330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

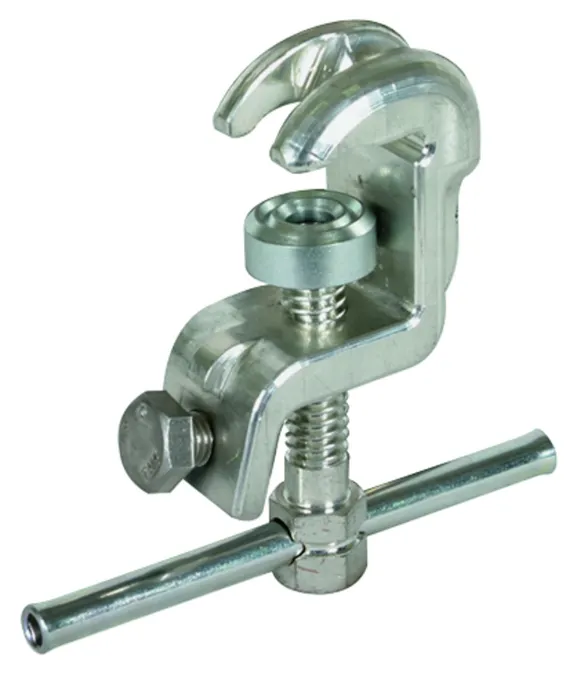

Pince de mise à la terre universelle avec étau

2 Produkte

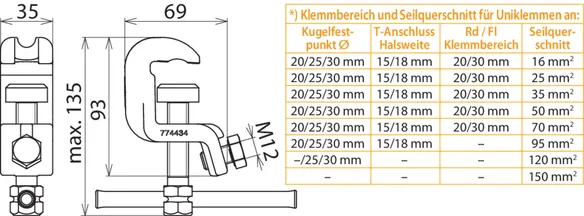

Art.-Nr. 774434 UEK 25 SKN

GTIN 4013364114609, Zolltarifnr. (EU): 85359000, Bruttogewicht: 712.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Pour point fixe à tête sphérique Ø 20 / 25 mm
Pour une largeur des boulons de raccordement T 15 mm
Plage de serrage rd/pl 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) Voir le tableau pour les plages de serrage et section max. de câble pour pinces universelles

Artikel 774434 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774434 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

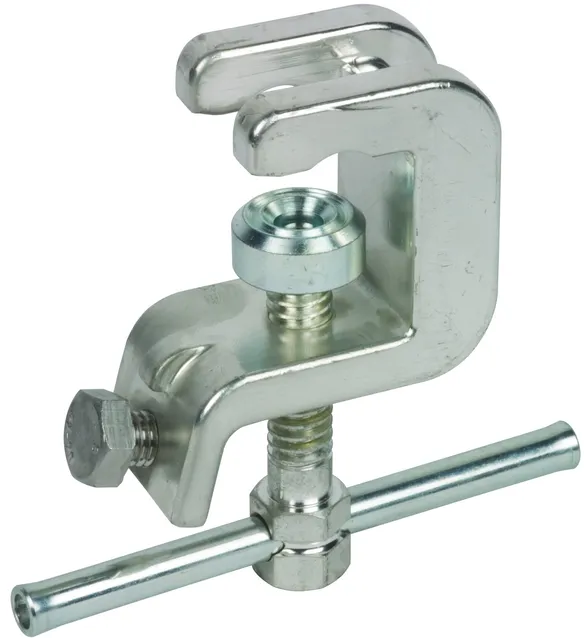

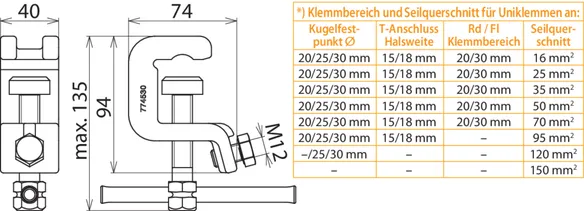

Art.-Nr. 774530 UEK 30 SKN

GTIN 4013364057746, Zolltarifnr. (EU): 85359000, Bruttogewicht: 700.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Pour point fixe à tête sphérique Ø 30 mm
Pour une largeur des boulons de raccordement T 18 mm
Plage de serrage rd/pl 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) Voir le tableau pour les plages de serrage et section max. de câble pour pinces universelles

Artikel 774530 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774530 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

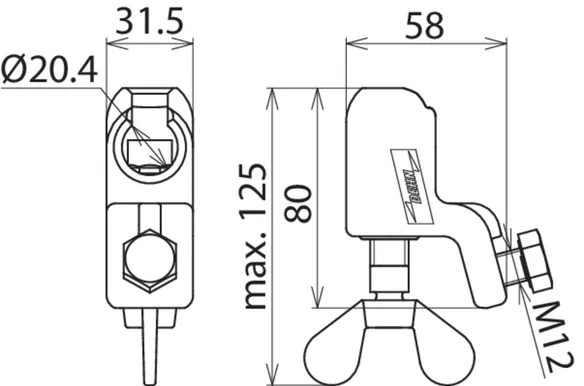

Pointe ronde rigide avec vis papillon

2 Produkte

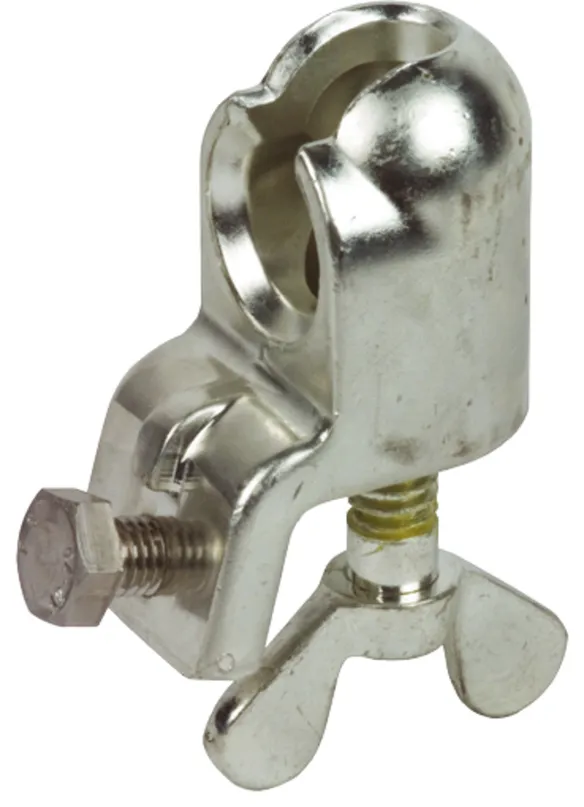

Art.-Nr. 772312 KKH 20 FS

GTIN 4013364054431, Zolltarifnr. (EU): 85359000, Bruttogewicht: 480.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Pour point fixe à tête sphérique Ø 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Artikel 772312 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772312 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

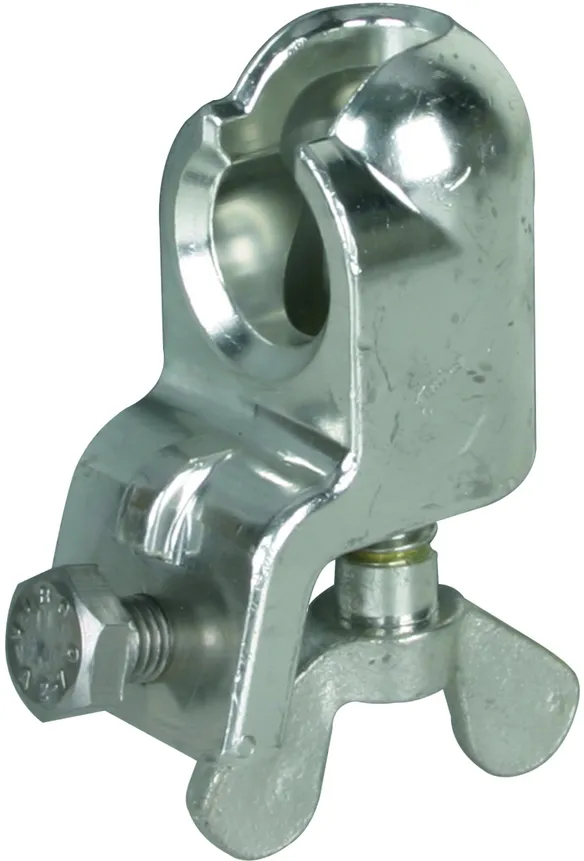

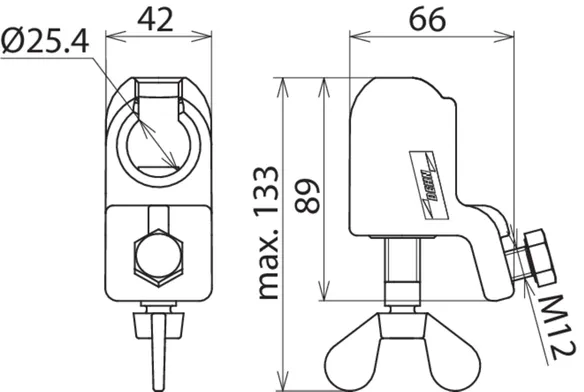

Art.-Nr. 772322 KKH 25 FS

GTIN 4013364054455, Zolltarifnr. (EU): 85359000, Bruttogewicht: 747.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Pour point fixe à tête sphérique Ø 25 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Artikel 772322 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772322 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pointe ronde rigide avec poignée

2 Produkte

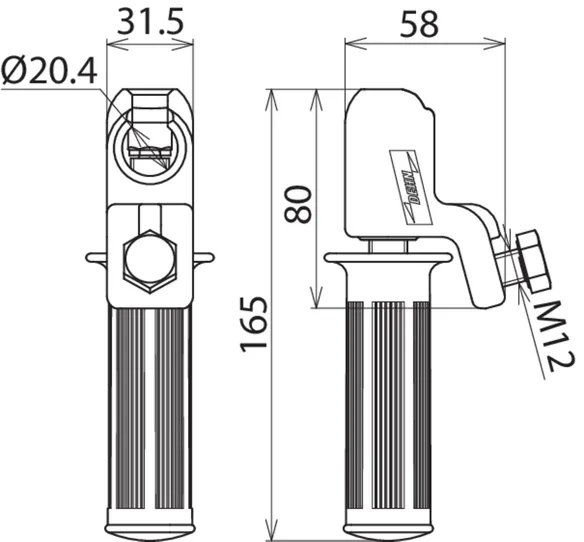

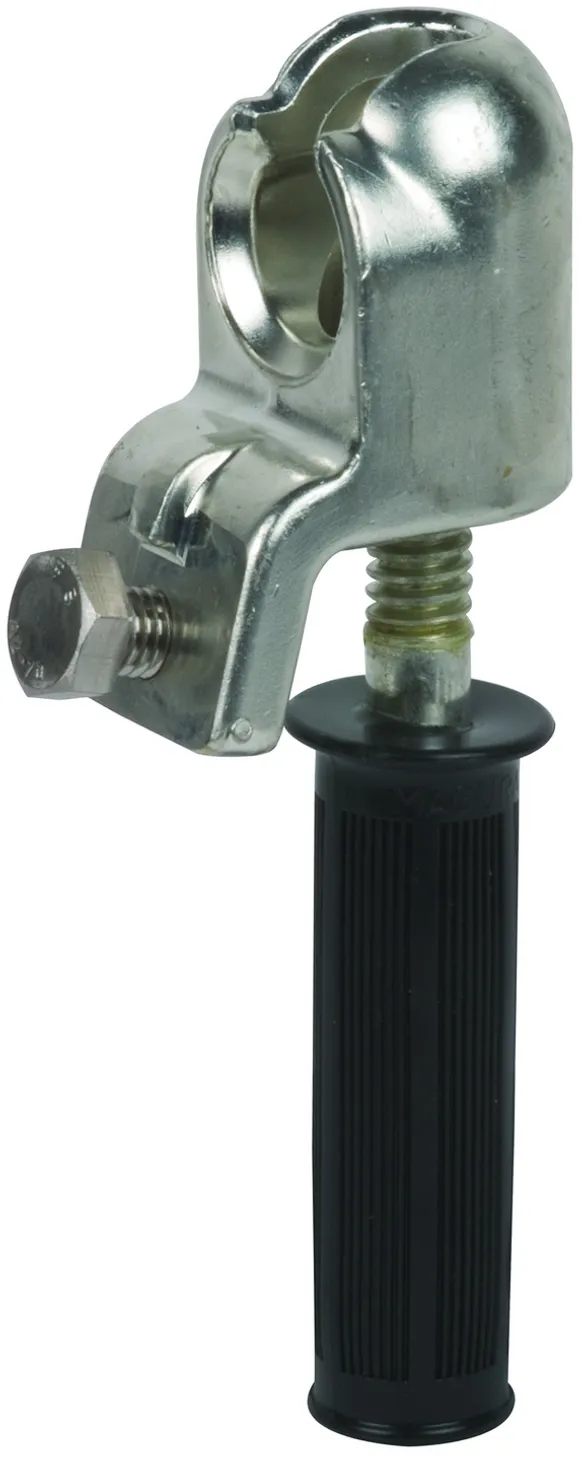

Art.-Nr. 772313 KKH 20 HG

GTIN 4013364054448, Zolltarifnr. (EU): 85359000, Bruttogewicht: 400.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 772313.stp

      Sie müssen angemeldet sein um 772313.stp herunterzuladen.

      Login
    • 772313.igs

      Sie müssen angemeldet sein um 772313.igs herunterzuladen.

      Login
    • 772313.jt

      Sie müssen angemeldet sein um 772313.jt herunterzuladen.

      Login
    • 772313.dwg

      Sie müssen angemeldet sein um 772313.dwg herunterzuladen.

      Login
    • 772313m_D.dxf

      Sie müssen angemeldet sein um 772313m_D.dxf herunterzuladen.

      Login



Technische Daten

Pour point fixe à tête sphérique Ø 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Artikel 772313 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772313 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

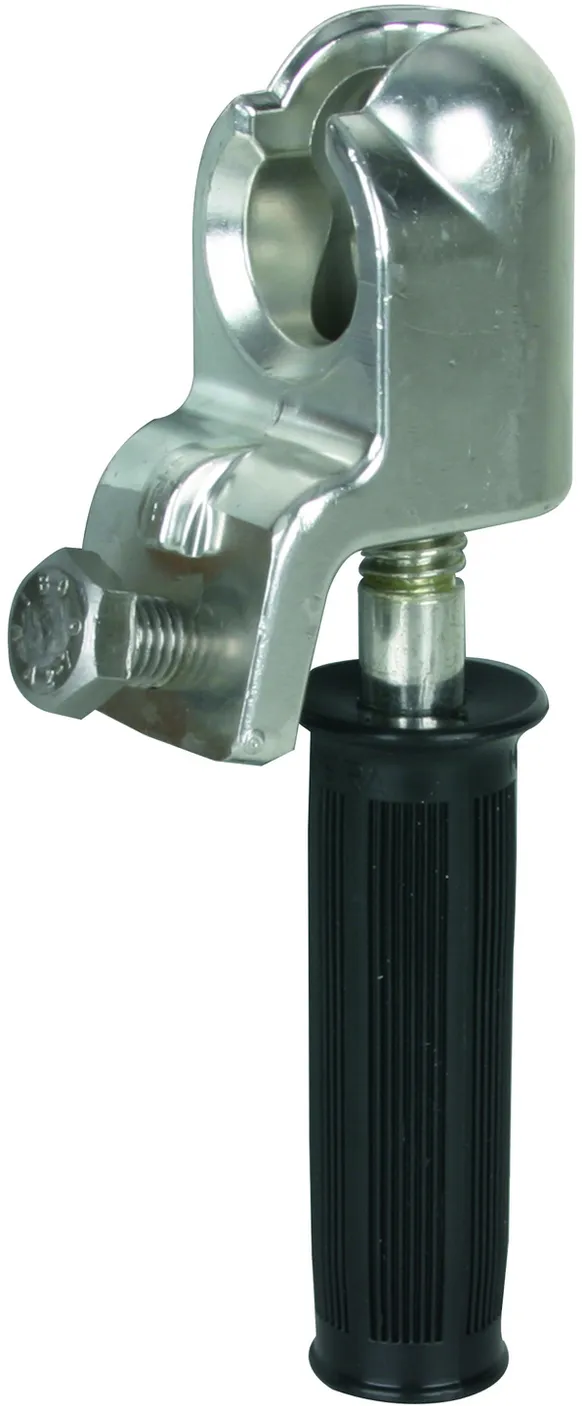

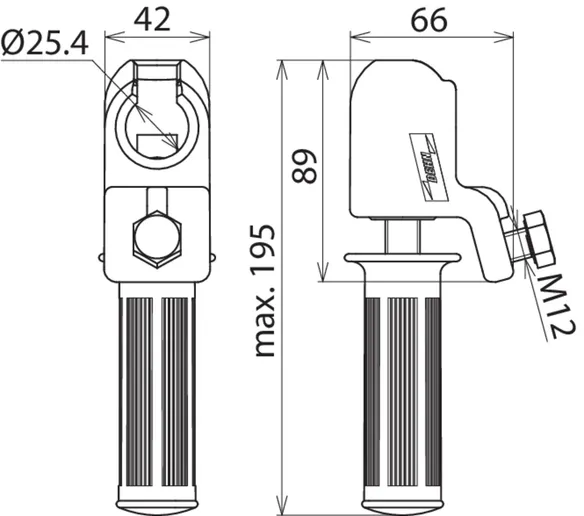

Art.-Nr. 772323 KKH 25 HG

GTIN 4013364054462, Zolltarifnr. (EU): 85359000, Bruttogewicht: 876.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 772323.stp

      Sie müssen angemeldet sein um 772323.stp herunterzuladen.

      Login
    • 772323.igs

      Sie müssen angemeldet sein um 772323.igs herunterzuladen.

      Login
    • 772323.jt

      Sie müssen angemeldet sein um 772323.jt herunterzuladen.

      Login
    • 772323.dwg

      Sie müssen angemeldet sein um 772323.dwg herunterzuladen.

      Login
    • 772323m_D.dxf

      Sie müssen angemeldet sein um 772323m_D.dxf herunterzuladen.

      Login



Technische Daten

Pour point fixe à tête sphérique Ø 25 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Artikel 772323 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772323 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Bout de connecteur de mise à la terre avec écrou papillon

2 Produkte

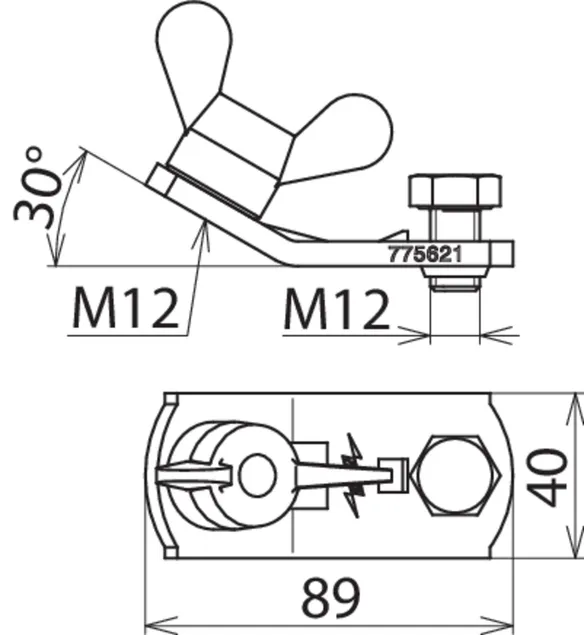

Art.-Nr. 775621 EAS EK FM 12

GTIN 4013364102545, Zolltarifnr. (EU): 85359000, Bruttogewicht: 311.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 775621.stp

      Sie müssen angemeldet sein um 775621.stp herunterzuladen.

      Login
    • 775621.igs

      Sie müssen angemeldet sein um 775621.igs herunterzuladen.

      Login
    • 775621.jt

      Sie müssen angemeldet sein um 775621.jt herunterzuladen.

      Login
    • 775621.dwg

      Sie müssen angemeldet sein um 775621.dwg herunterzuladen.

      Login
    • 775621m_D.dxf

      Sie müssen angemeldet sein um 775621m_D.dxf herunterzuladen.

      Login



Technische Daten

Dimensions M12
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Artikel 775621 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775621 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

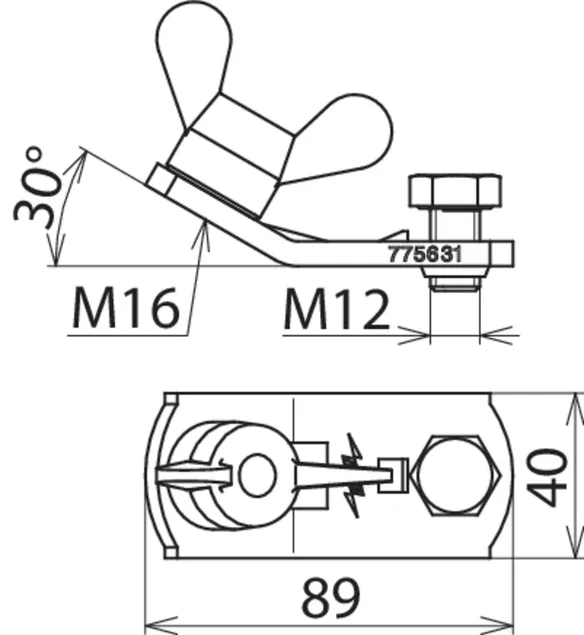

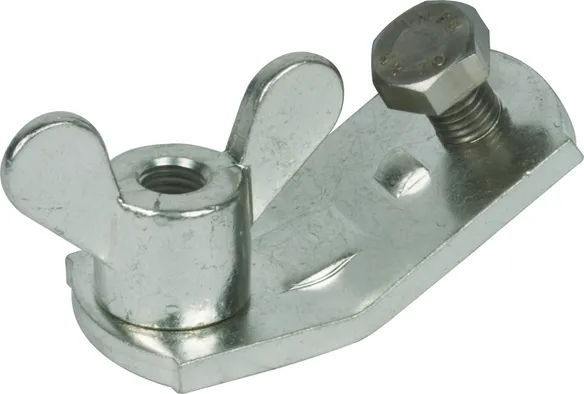

Art.-Nr. 775631 EAS EK FM 16

GTIN 4013364102552, Zolltarifnr. (EU): 85359000, Bruttogewicht: 290.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Dimensions M16
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Artikel 775631 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775631 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

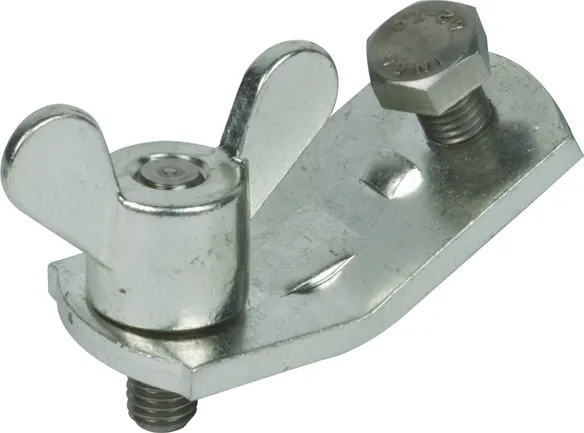

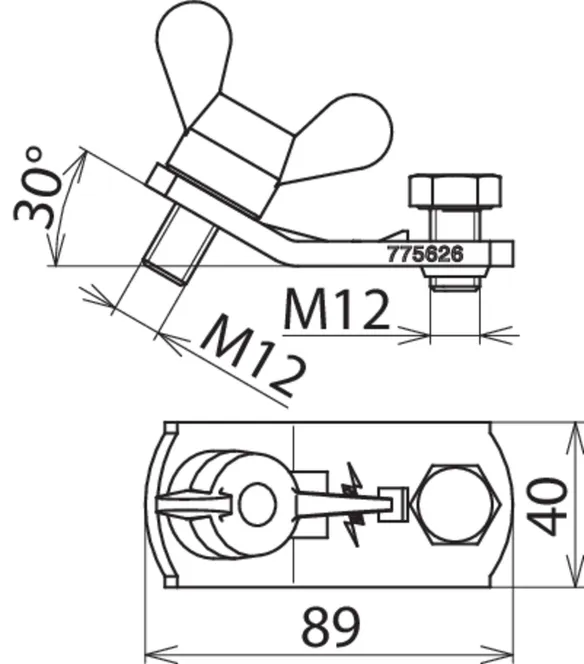

Bout de connecteur de mise à la terre avec vis papillon

2 Produkte

Art.-Nr. 775626 EAS EK FS 12

GTIN 4013364102569, Zolltarifnr. (EU): 85359000, Bruttogewicht: 343.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Dimensions M12 x 15 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Artikel 775626 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775626 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

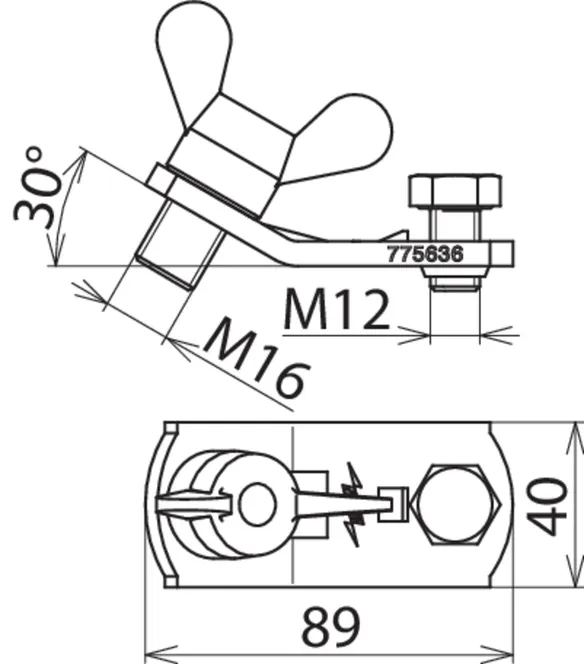

Art.-Nr. 775636 EAS EK FS 16

GTIN 4013364102576, Zolltarifnr. (EU): 85359000, Bruttogewicht: 350.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Dimensions M16 x 15 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Artikel 775636 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775636 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

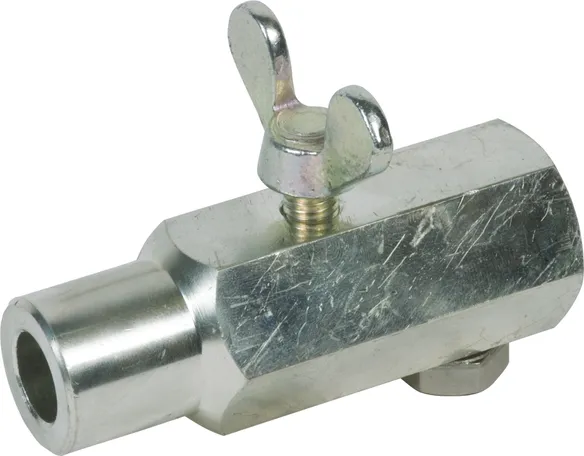

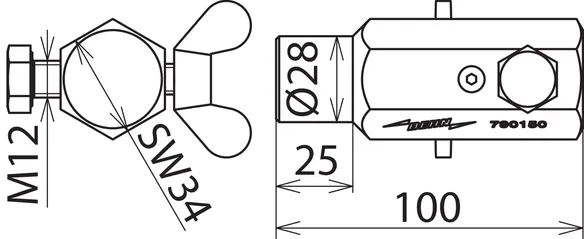

Bague de mise à la terre avec vis papillon

Pour point de mise à la terre fixe avec écrou

1 Produkt

Art.-Nr. 790150 EAB RN 16 FS

GTIN 4013364005365, Zolltarifnr. (EU): 85359000, Bruttogewicht: 450.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Dimensions Ø16 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150*) mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA
*) Pour des longueurs de câble> 4000 mm: max. 95 mm2 (26,5 kA / 0,5 s)

Artikel 790150 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 790150 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

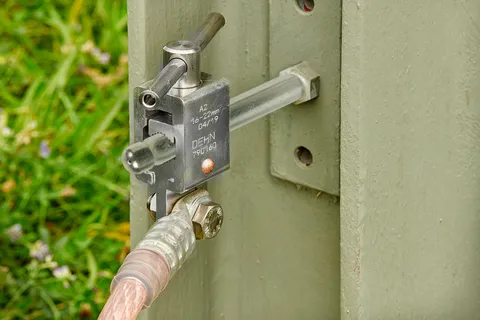

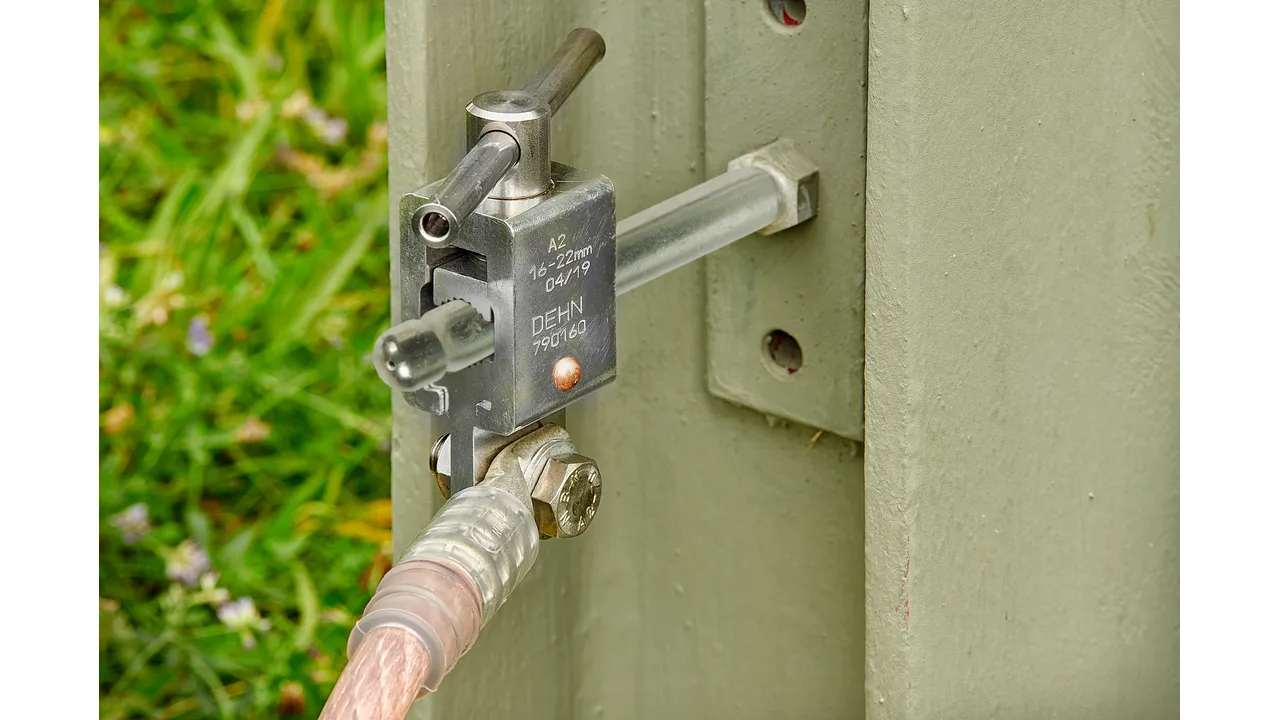

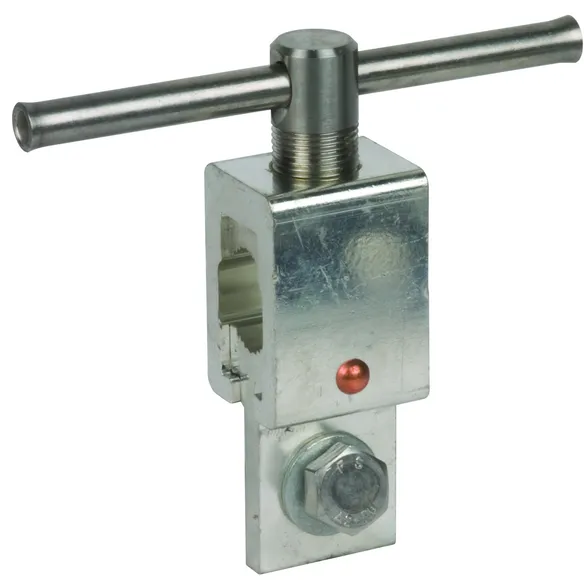

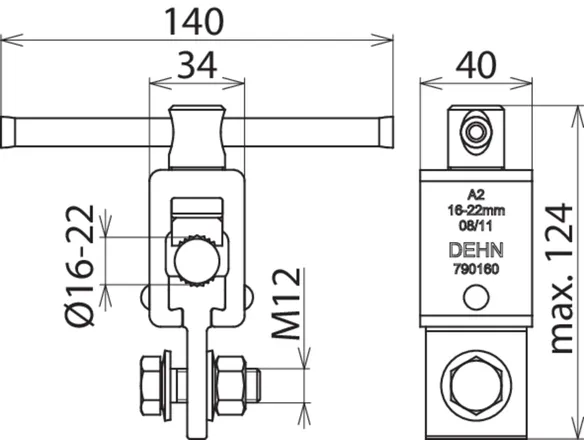

Bague de mise à la terre avec étau

Pour point de mise à la terre fixe avec écrou

1 Produkt

Art.-Nr. 790160 EAB RN 16 SKN

GTIN 4013364018693, Zolltarifnr. (EU): 85359000, Bruttogewicht: 737.40 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Dimensions Ø16 mm
Protection antitorsion PK2
Pour section de câble Cu 16 ... 150**) mm2
Courant de court-circuit max. Ik 0,5 s 29,6 kA
Courant de court-circuit max. Ik 1 s 29,6 kA
**) Courant de court-circuit, même avec temps de déconnexion Ik 1 s maximale 29,6 kA

Artikel 790160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 790160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

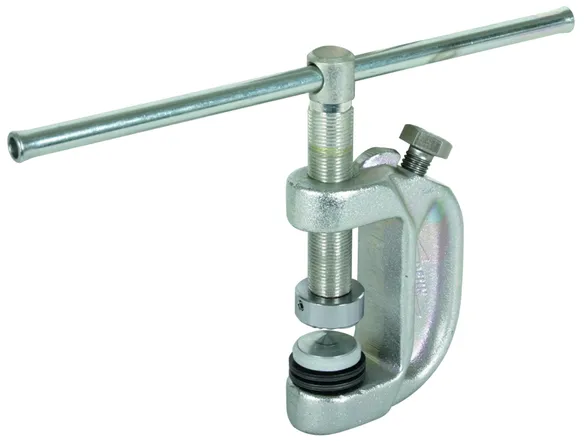

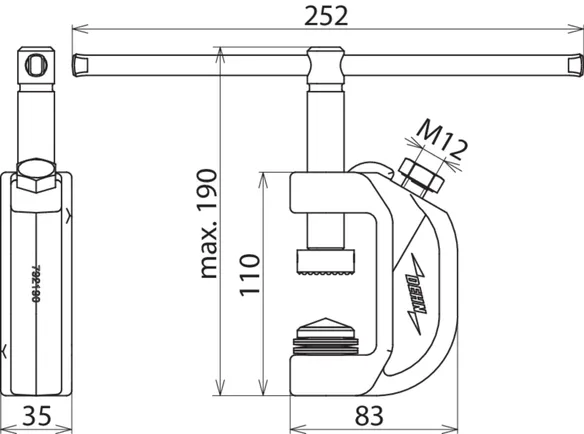

Pince de mise à la terre avec étau et disque sur ressort

Une plaque de fraisage, un disque sur ressort et une longue barre sur l'étau pour un contact fiable

1 Produkt

Art.-Nr. 792190 EFK FL40 SKN

GTIN 4013364068315, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.32 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Plage de serrage jusqu'à 40 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 95 mm2
Courant de court-circuit max. Ik 0,5 s 26,5 kA
Courant de court-circuit max. Ik 1 s 18,7 kA

Artikel 792190 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 792190 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

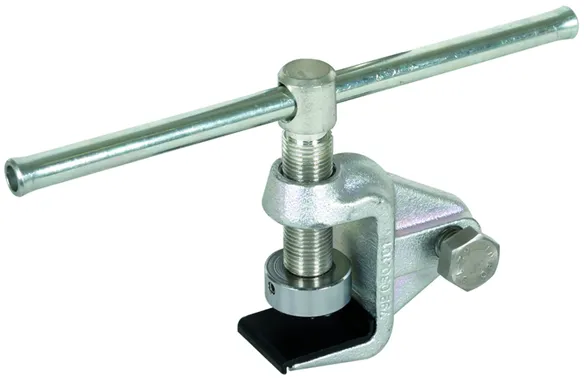

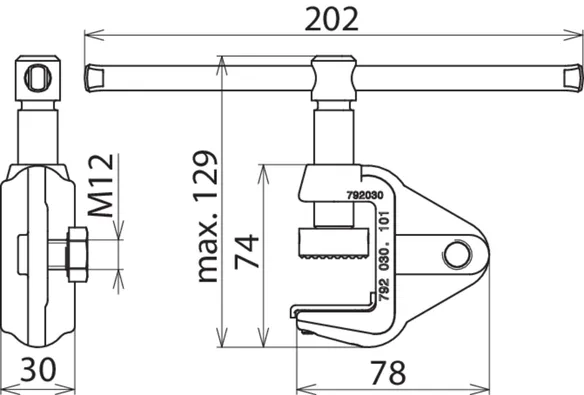

Pince de mise à la terre avec étau

Une plaque de fraisage et une longue barre sur l'étau pour un contact fiable

1 Produkt

Art.-Nr. 792030 EFK FL30 SKN

GTIN 4013364005853, Zolltarifnr. (EU): 85359000, Bruttogewicht: 610.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Plage de serrage jusqu'à 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 50 mm2
Courant de court-circuit max. Ik 0,5 s 14,0 kA
Courant de court-circuit max. Ik 1 s 9,9 kA

Artikel 792030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 792030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
back to top
