DEHNguard SE H ... FM

Parafoudre type 2 comprenant une embase et un module de protection débrochable
Coordonné énergétiquement avec la gamme de produits Red/Line
Capacité d'écoulement élevée
Fiabilité élevé grâce à la surveillance "Thermo Dynamic Control" du parafoudre
Remplacement simple et sans outillage des modules de protection grâce au système de verrouillage avec touche de déverrouillage

DEHNguard SE H 1000 FM

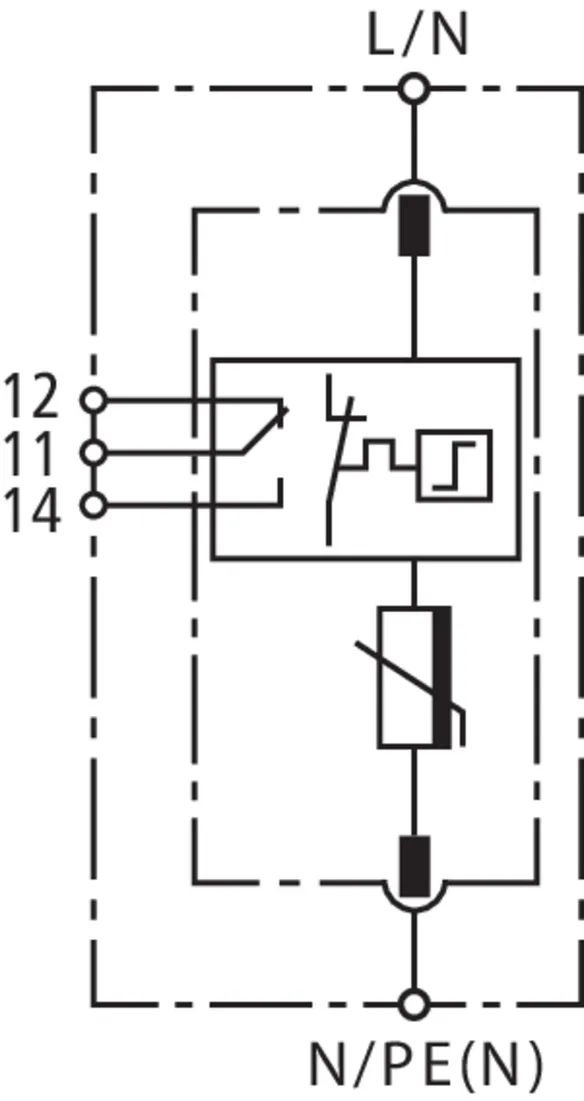

Parafoudre unipolaire et débrochable comprenant une embase et un module de protection débrochable; avec contact sec de télésignalisation.

1 Produkt

Art.-Nr. 952938 DG SE H 1000 FM

GTIN 4013364264014, Zolltarifnr.: 85363030, Bruttogewicht: 229.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG SE H 1000 FM
Référence: 952938
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11 / ... CIE 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	1000 V (50/60 Hz)
Courant de décharge total (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4,5 kV
Protection max. contre les surintensités	100 A gG
Indication de fonctionnement/de défaut	vert / rouge
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CIE 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	690 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	1000 V (50/60 Hz)
Courant de décharge total (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	1205 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	1320 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm² rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP20

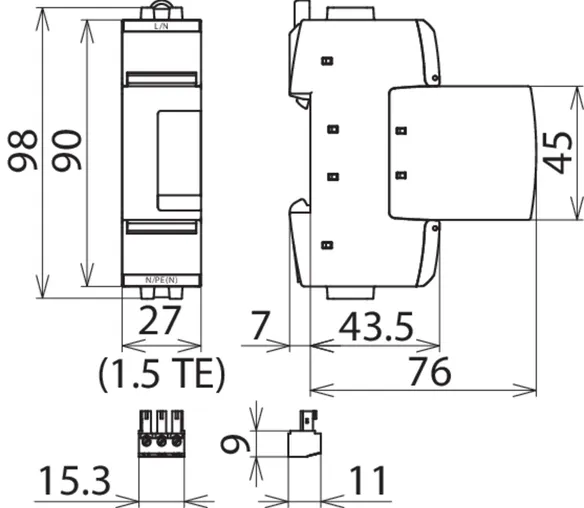

Encombrement	1,5 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 952938 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952938 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

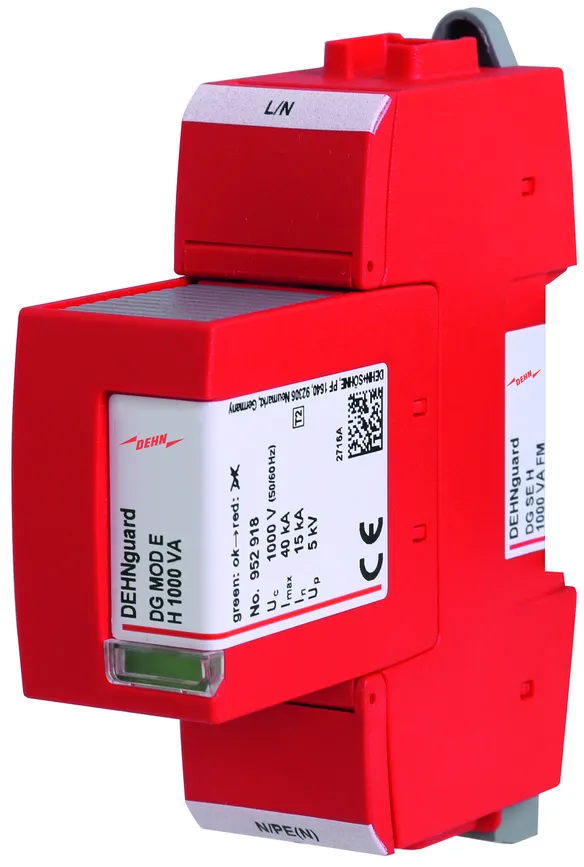

DEHNguard SE H 1000 VA FM

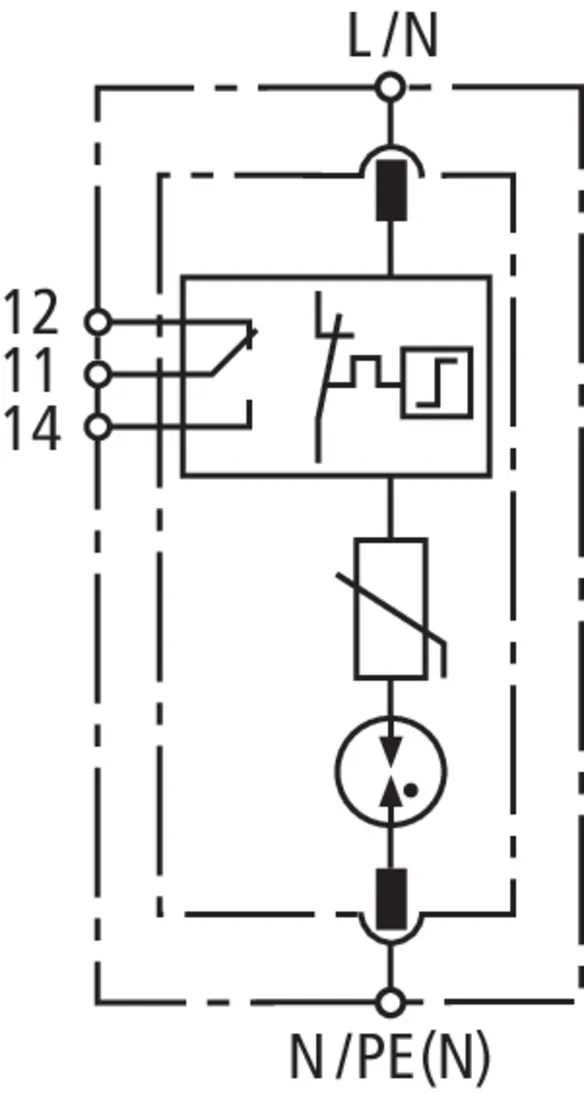

Parafoudre unipolaire, modulaire comprenant une embase et un module de protection débrochable; avec contact sec de télésignalisation. Module de protection à base d'une varistance et un éclateur à gaz en série.

1 Produkt

Art.-Nr. 952940 DG SE H 1000 VA FM

GTIN 4013364308329, Zolltarifnr.: 85363030, Bruttogewicht: 229.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG SE H 1000 VA FM
Référence: 952940
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11 / ... CIE 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	1000 V (50/60 Hz)
Courant de décharge total (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 5 kV
Protection max. contre les surintensités	100 A gG
Indication de fonctionnement/de défaut	vert / rouge
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Détails supplémentaires :	---------------------------------------
– Tension d’amorçage éclateur (U_agmin )	2200 V

SPD selon NF EN 61643-11 / ... CIE 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	690 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	1000 V (50/60 Hz)
Courant de décharge total (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 5 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	1550 V / 5 sec. – résistance
Caractéristique de la surtension temporaire (U_T)	1320 V / 120 min. – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm² rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP20
Encombrement	1,5 modules, DIN 43880
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Détails supplémentaires :	---------------------------------------
– Tension d’amorçage éclateur (U_agmin )	2200 V
