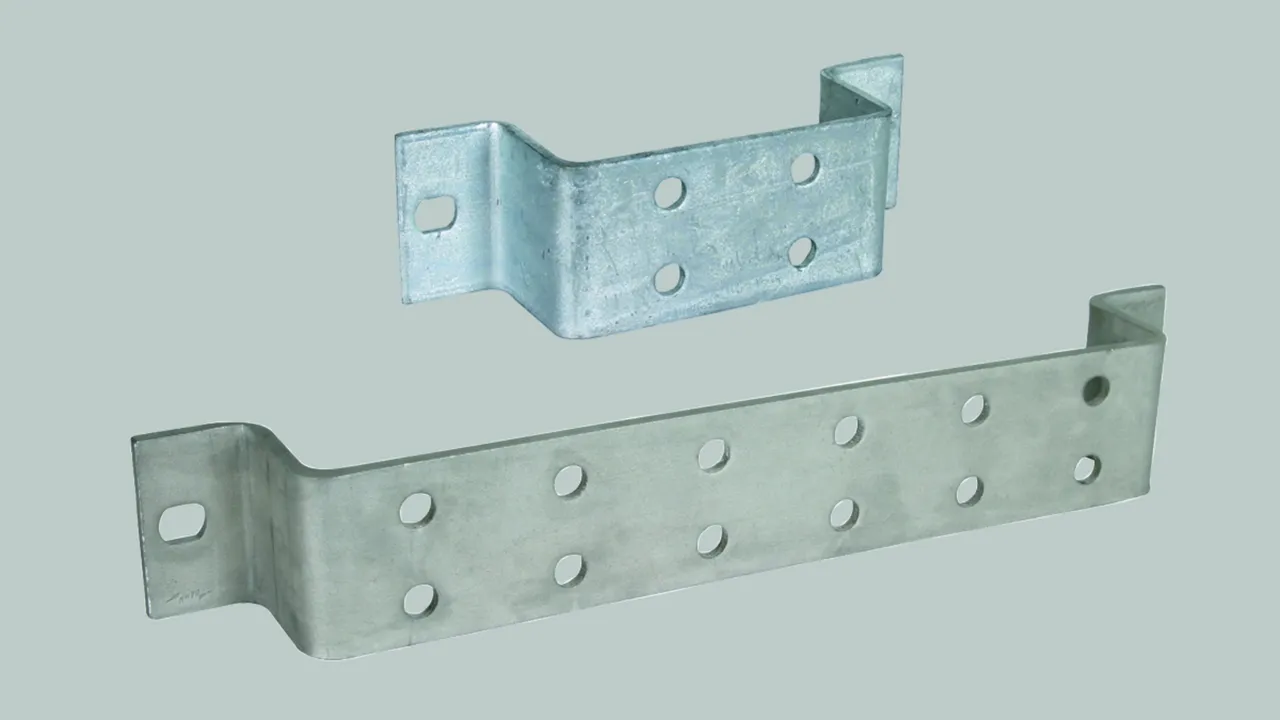

Barres de terre à deux rangées

Barres de terre à visser sur des constructions en acier ; écartement des alésages 50 mm.

Raccordements :
– conducteur plat avec perçage : avec vis hexagonale M10, écrous et rondelle Grower
– conducteur plat (-40 mm) sans perçage : avec borne de sectionnement, par ex. réf. 454 100
– conducteur rond : avec borne de jonction KS, par ex. réf. 301 000 / 301 019 ou avec dispositif de serrage, par ex. réf. 390 150

2x 2 raccordements

2 Produkte

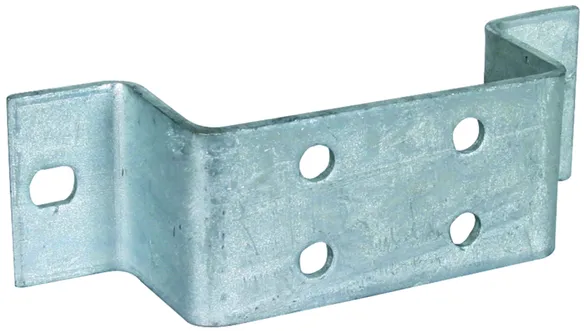

Art.-Nr. 472023 ES 2X2 ASB11 STTZN

GTIN 4013364030312, Zolltarifnr. (EU): 85369010, Bruttogewicht: 517.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 472023.stp

      Sie müssen angemeldet sein um 472023.stp herunterzuladen.

      Login
    • 472023.iges

      Sie müssen angemeldet sein um 472023.iges herunterzuladen.

      Login
    • 472023.jt

      Sie müssen angemeldet sein um 472023.jt herunterzuladen.

      Login
    • 472023.dwg

      Sie müssen angemeldet sein um 472023.dwg herunterzuladen.

      Login
    • 472023m_D.dxf

      Sie müssen angemeldet sein um 472023m_D.dxf herunterzuladen.

      Login

Matériau: St/tZn
Section: 240 mm2
Alésages de raccordement Ø: 11 mm

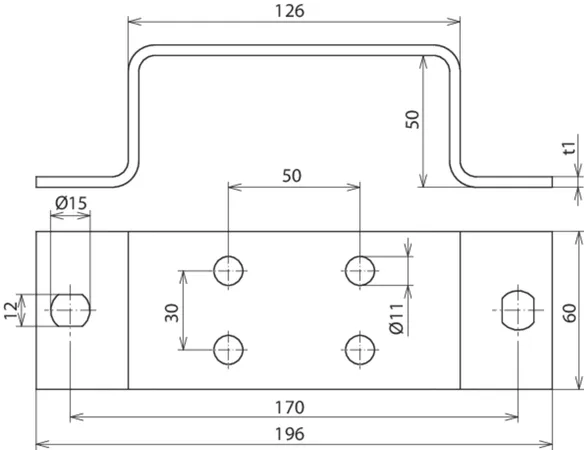

Dimensions: 196 x 60 x 4 mm
Fixation: [2x] 12 x 15 mm
Normes: NF EN 62561-1

produit : DEHN
Type: ES 2X2 ASB11 STTZN
Référence: 472023
ou équivalent

Zertifikate



Technische Daten

Matériau St/tZn
Section 240 mm2
Alésages de raccordement Ø 11 mm
Dimensions (l x l x p1) 196 x 60 x 4 mm
Fixation [2x] 12 x 15 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat d'essai.

Artikel 472023 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472023 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

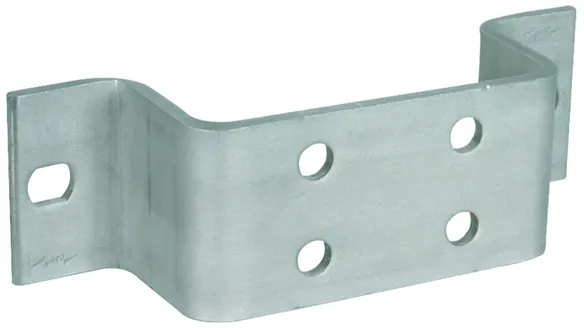

Art.-Nr. 472109 ES 2X2 ASB11 V2A

GTIN 4013364074477, Zolltarifnr. (EU): 85369010, Bruttogewicht: 604.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 472109.stp

      Sie müssen angemeldet sein um 472109.stp herunterzuladen.

      Login
    • 472109.iges

      Sie müssen angemeldet sein um 472109.iges herunterzuladen.

      Login
    • 472109.jt

      Sie müssen angemeldet sein um 472109.jt herunterzuladen.

      Login
    • 472109.dwg

      Sie müssen angemeldet sein um 472109.dwg herunterzuladen.

      Login
    • 472023m_D.dxf

      Sie müssen angemeldet sein um 472023m_D.dxf herunterzuladen.

      Login

Matériau: INOX
Section: 300 mm2
Alésages de raccordement Ø: 11 mm
Dimensions: 196 x 60 x 5 mm
Fixation: [2x] 12 x 15 mm
Normes: NF EN 62561-1

produit : DEHN
Type: ES 2X2 ASB11 V2A
Référence: 472109
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Section 300 mm2
Alésages de raccordement Ø 11 mm
Dimensions (l x l x p1) 196 x 60 x 5 mm
Fixation [2x] 12 x 15 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat d'essai.

Artikel 472109 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472109 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

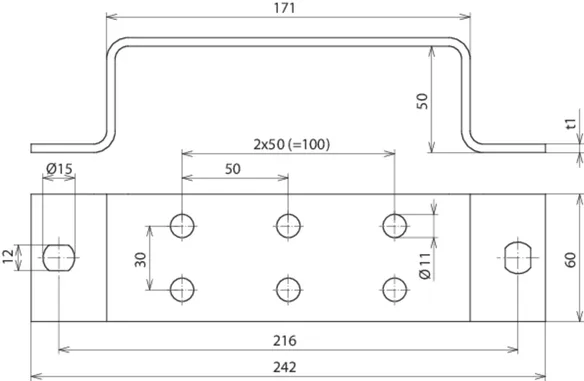

2x 3 raccordements

2 Produkte

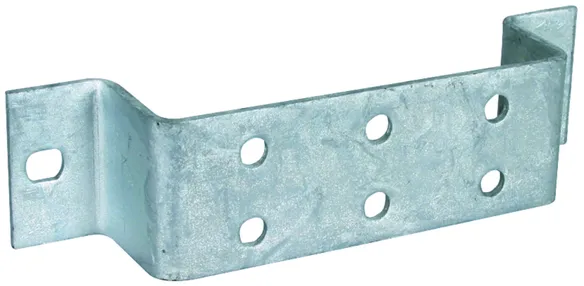

Art.-Nr. 472022 ES 2X3 ASB11 STTZN

GTIN 4013364030305, Zolltarifnr. (EU): 85369010, Bruttogewicht: 588.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 472022.stp

      Sie müssen angemeldet sein um 472022.stp herunterzuladen.

      Login
    • 472022.igs

      Sie müssen angemeldet sein um 472022.igs herunterzuladen.

      Login
    • 472022.jt

      Sie müssen angemeldet sein um 472022.jt herunterzuladen.

      Login
    • 472022.dwg

      Sie müssen angemeldet sein um 472022.dwg herunterzuladen.

      Login
    • 472022m_D.dxf

      Sie müssen angemeldet sein um 472022m_D.dxf herunterzuladen.

      Login

Matériau: St/tZn
Section: 240 mm2
Alésages de raccordement Ø: 11 mm
Dimensions: 242 x 60 x 4 mm
Fixation: [2x] 12 x 15 mm
Normes: NF EN 62561-1

produit : DEHN
Type: ES 2X3 ASB11 STTZN
Référence: 472022
ou équivalent

Zertifikate



Technische Daten

Matériau St/tZn
Section 240 mm2
Alésages de raccordement Ø 11 mm
Dimensions (l x l x p1) 242 x 60 x 4 mm
Fixation [2x] 12 x 15 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Artikel 472022 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472022 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

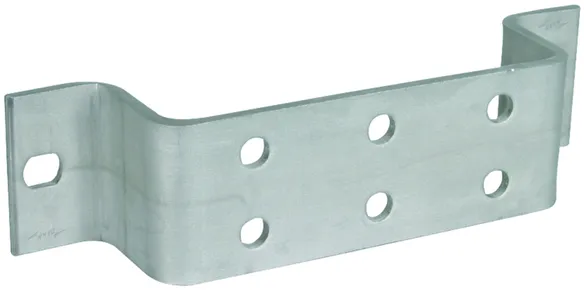

Art.-Nr. 472119 ES 2X3 ASB11 V2A

GTIN 4013364074484, Zolltarifnr. (EU): 85369010, Bruttogewicht: 740.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 472022.stp

      Sie müssen angemeldet sein um 472022.stp herunterzuladen.

      Login
    • 472022.igs

      Sie müssen angemeldet sein um 472022.igs herunterzuladen.

      Login
    • 472022.jt

      Sie müssen angemeldet sein um 472022.jt herunterzuladen.

      Login
    • 472022.dwg

      Sie müssen angemeldet sein um 472022.dwg herunterzuladen.

      Login
    • 472022m_D.dxf

      Sie müssen angemeldet sein um 472022m_D.dxf herunterzuladen.

      Login

Matériau: INOX
Section: 300 mm2
Alésages de raccordement Ø: 11 mm
Dimensions: 242 x 60 x 5 mm
Fixation: [2x] 12 x 15 mm
Normes: NF EN 62561-1

produit : DEHN
Type: ES 2X3 ASB11 V2A
Référence: 472119
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Section 300 mm2
Alésages de raccordement Ø 11 mm
Dimensions (l x l x p1) 242 x 60 x 5 mm
Fixation [2x] 12 x 15 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Artikel 472119 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472119 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

2x 4 raccordements

2 Produkte

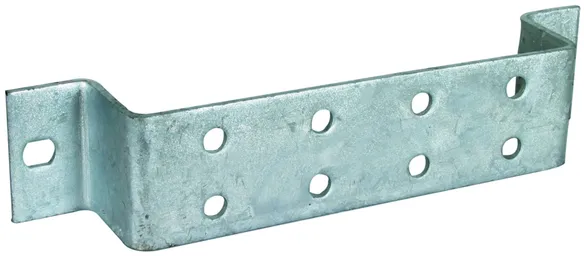

Art.-Nr. 472024 ES 2X4 ASB11 STTZN

GTIN 4013364034495, Zolltarifnr. (EU): 85369010, Bruttogewicht: 677.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 472024.stp

      Sie müssen angemeldet sein um 472024.stp herunterzuladen.

      Login
    • 472024.igs

      Sie müssen angemeldet sein um 472024.igs herunterzuladen.

      Login
    • 472024.jt

      Sie müssen angemeldet sein um 472024.jt herunterzuladen.

      Login
    • 472024.dwg

      Sie müssen angemeldet sein um 472024.dwg herunterzuladen.

      Login
    • 472024m_D.dxf

      Sie müssen angemeldet sein um 472024m_D.dxf herunterzuladen.

      Login

Matériau: St/tZn
Section: 240 mm2
Alésages de raccordement Ø: 11 mm
Dimensions: 293 x 60 x 4 mm
Fixation: [2x] 12 x 15 mm
Normes: NF EN 62561-1

produit : DEHN
Type: ES 2X4 ASB11 STTZN
Référence: 472024
ou équivalent

Zertifikate



Technische Daten

Matériau St/tZn
Section 240 mm2
Alésages de raccordement Ø 11 mm
Dimensions (l x l x p1) 293 x 60 x 4 mm
Fixation [2x] 12 x 15 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Artikel 472024 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472024 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

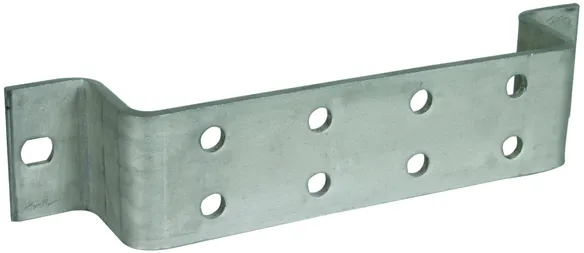

Art.-Nr. 472129 ES 2X4 ASB11 V2A

GTIN 4013364074491, Zolltarifnr. (EU): 85369010, Bruttogewicht: 841.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 472024.stp

      Sie müssen angemeldet sein um 472024.stp herunterzuladen.

      Login
    • 472024.igs

      Sie müssen angemeldet sein um 472024.igs herunterzuladen.

      Login
    • 472024.jt

      Sie müssen angemeldet sein um 472024.jt herunterzuladen.

      Login
    • 472024.dwg

      Sie müssen angemeldet sein um 472024.dwg herunterzuladen.

      Login
    • 472024m_D.dxf

      Sie müssen angemeldet sein um 472024m_D.dxf herunterzuladen.

      Login

Matériau: INOX
Section: 300 mm2
Alésages de raccordement Ø: 11 mm
Dimensions: 293 x 60 x 5 mm
Fixation: [2x] 12 x 15 mm
Normes: NF EN 62561-1

produit : DEHN
Type: ES 2X4 ASB11 V2A
Référence: 472129
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Section 300 mm2
Alésages de raccordement Ø 11 mm
Dimensions (l x l x p1) 293 x 60 x 5 mm
Fixation [2x] 12 x 15 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Artikel 472129 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472129 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

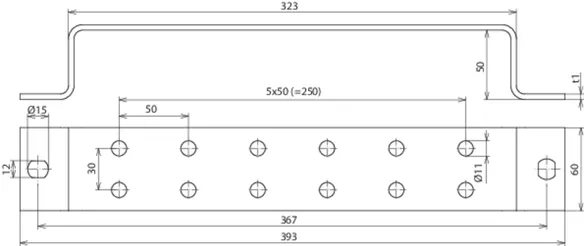

2x 6 raccordements

2 Produkte

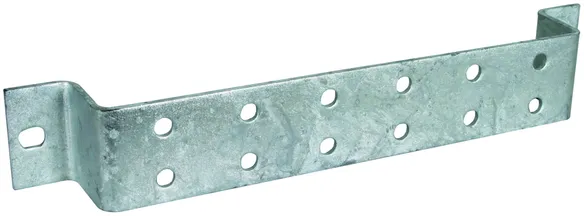

Art.-Nr. 472021 ES 2X6 ASB11 STTZN

GTIN 4013364027879, Zolltarifnr. (EU): 85369010, Bruttogewicht: 866.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 472139.stp

      Sie müssen angemeldet sein um 472139.stp herunterzuladen.

      Login
    • 472139.igs

      Sie müssen angemeldet sein um 472139.igs herunterzuladen.

      Login
    • 472139.jt

      Sie müssen angemeldet sein um 472139.jt herunterzuladen.

      Login
    • 472139.dwg

      Sie müssen angemeldet sein um 472139.dwg herunterzuladen.

      Login
    • 472021m_D.dxf

      Sie müssen angemeldet sein um 472021m_D.dxf herunterzuladen.

      Login

Matériau: St/tZn
Section: 240 mm2
Alésages de raccordement Ø: 11 mm
Dimensions: 393 x 60 x 4 mm
Fixation: [2x] 12 x 15 mm
Normes: NF EN 62561-1

produit : DEHN
Type: ES 2X6 ASB11 STTZN
Référence: 472021
ou équivalent

Zertifikate



Technische Daten

Matériau St/tZn
Section 240 mm2
Alésages de raccordement Ø 11 mm
Dimensions (l x l x p1) 393 x 60 x 4 mm
Fixation [2x] 12 x 15 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat d'essai.

Artikel 472021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

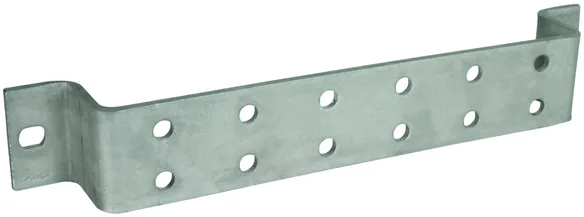

Art.-Nr. 472139 ES 2X6 ASB11 V2A

GTIN 4013364074507, Zolltarifnr. (EU): 85369010, Bruttogewicht: 1.10 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 472139.stp

      Sie müssen angemeldet sein um 472139.stp herunterzuladen.

      Login
    • 472139.igs

      Sie müssen angemeldet sein um 472139.igs herunterzuladen.

      Login
    • 472139.jt

      Sie müssen angemeldet sein um 472139.jt herunterzuladen.

      Login
    • 472139.dwg

      Sie müssen angemeldet sein um 472139.dwg herunterzuladen.

      Login
    • 472021m_D.dxf

      Sie müssen angemeldet sein um 472021m_D.dxf herunterzuladen.

      Login

Matériau: INOX
Section: 300 mm2
Alésages de raccordement Ø: 11 mm
Dimensions: 393 x 60 x 5 mm
Fixation: [2x] 12 x 15 mm
Normes: NF EN 62561-1

produit : DEHN
Type: ES 2X6 ASB11 V2A
Référence: 472139
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Section 300 mm2
Alésages de raccordement Ø 11 mm
Dimensions (l x l x p1) 393 x 60 x 5 mm
Fixation [2x] 12 x 15 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat d'essai.

Artikel 472139 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472139 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
