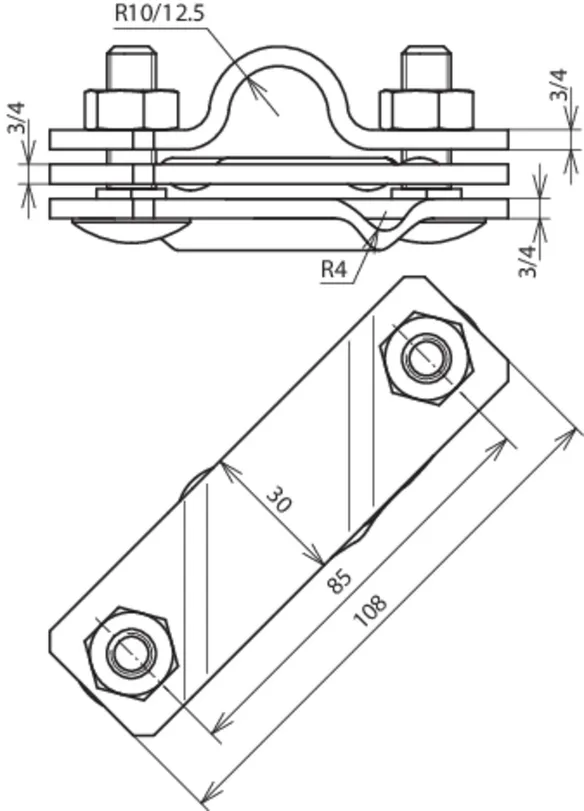

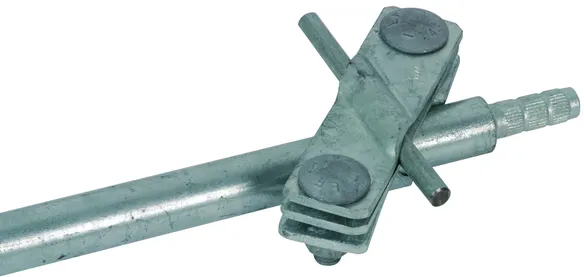

Art.-Nr. 620015 AS S TE 20 7.10 FL40 STTZN

GTIN 4013364026582, Zolltarifnr. (EU): 85359000, Bruttogewicht: 375.20 g, VPE: 20.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau: St/tZn
Plage de serrage rd/pl: 7-10 / -40 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 20 7.10 FL40 STTZN
Référence: 620015
ou équivalent

Zertifikate

Technische Daten

Matériau	St/tZn
Plage de serrage rd/pl	7-10 / -40 mm
Version pour piquets de terre	Ø20 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	21,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 620015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

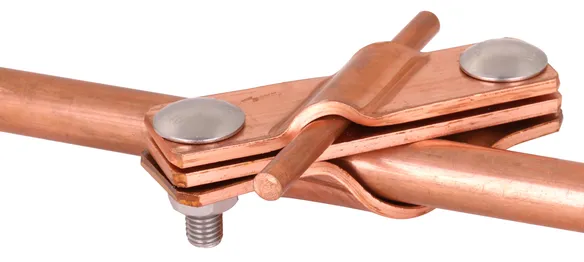

Art.-Nr. 620017 AS S TE 20 7.10 FL40 CU

GTIN 4013364026612, Zolltarifnr. (EU): 85359000, Bruttogewicht: 425.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau: Cu
Plage de serrage rd/pl: 7-10 / -40 mm
Plage de serrage (multi-brins / câblés): 35-95 mm2
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 20 7.10 FL40 CU
Référence: 620017
ou équivalent

Zertifikate

Technische Daten

Matériau	Cu
Plage de serrage rd/pl	7-10 / -40 mm
Plage de serrage (multi-brins / câblés)	35-95 mm²
Version pour piquets de terre	Ø20 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau	Cu
Plage de serrage rd/pl	7-10 / -40 mm
Plage de serrage (multi-brins / câblés)	35-95 mm²
Version pour piquets de terre	Ø20 mm
Vis	e M10 x 35 mm
Matériau - vis / écrou	INOX
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 620017 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620017 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

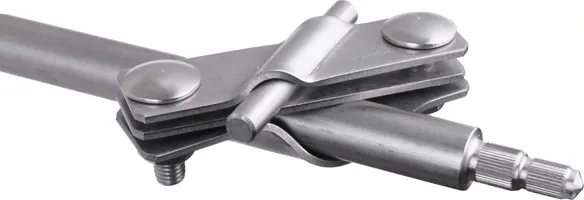

Art.-Nr. 620915 AS S TE 20 7.10 FL40 V4A

GTIN 4013364026629, Zolltarifnr. (EU): 85359000, Bruttogewicht: 303.00 g, VPE: 20.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau: INOX (V4A)
Plage de serrage rd/pl: 7-10 / -40 mm
Plage de serrage (multi-brins / câblés): 35-95 mm2
Version pour piquets de terre: Ø20 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 20 7.10 FL40 V4A
Référence: 620915
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX (V4A)
Plage de serrage rd/pl	7-10 / -40 mm
Plage de serrage (multi-brins / câblés)	35-95 mm²
Version pour piquets de terre	Ø20 mm
Matériau n°	1.4571 / 1.4404 / 1.4401
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau	INOX (V4A)
Plage de serrage rd/pl	7-10 / -40 mm
Plage de serrage (multi-brins / câblés)	35-95 mm²
Version pour piquets de terre	Ø20 mm
Vis	e M10 x 35 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 620915 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620915 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625015 AS S TE 25 7.10 FL40 STTZN

GTIN 4013364026599, Zolltarifnr. (EU): 85359000, Bruttogewicht: 388.00 g, VPE: 20.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau: St/tZn
Plage de serrage rd/pl: 7-10 / -40 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 25 7.10 FL40 STTZN
Référence: 625015
ou équivalent

Zertifikate

Technische Daten

Matériau	St/tZn
Plage de serrage rd/pl	7-10 / -40 mm
Version pour piquets de terre	Ø25 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	18 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 625015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

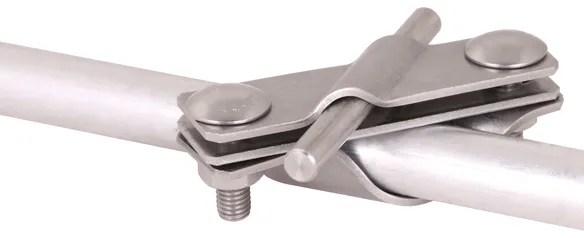

Art.-Nr. 649015 AS S TE 25 7.10 FL40 V4A

GTIN 4013364119376, Zolltarifnr. (EU): 85359000, Bruttogewicht: 305.00 g, VPE: 20.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau: INOX (V4A)
Plage de serrage rd/pl: 7-10 / -40 mm
Plage de serrage (multi-brins / câblés): 35-95 mm2
Version pour piquets de terre: Ø25 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 25 7.10 FL40 V4A
Référence: 649015
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX (V4A)
Plage de serrage rd/pl	7-10 / -40 mm
Plage de serrage (multi-brins / câblés)	35-95 mm²
Version pour piquets de terre	Ø25 mm
Matériau n°	1.4571 / 1.4404 / 1.4401
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau	INOX (V4A)
Plage de serrage rd/pl	7-10 / -40 mm
Plage de serrage (multi-brins / câblés)	35-95 mm²
Version pour piquets de terre	Ø25 mm
Vis	e M10 x 35 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 649015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 649015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

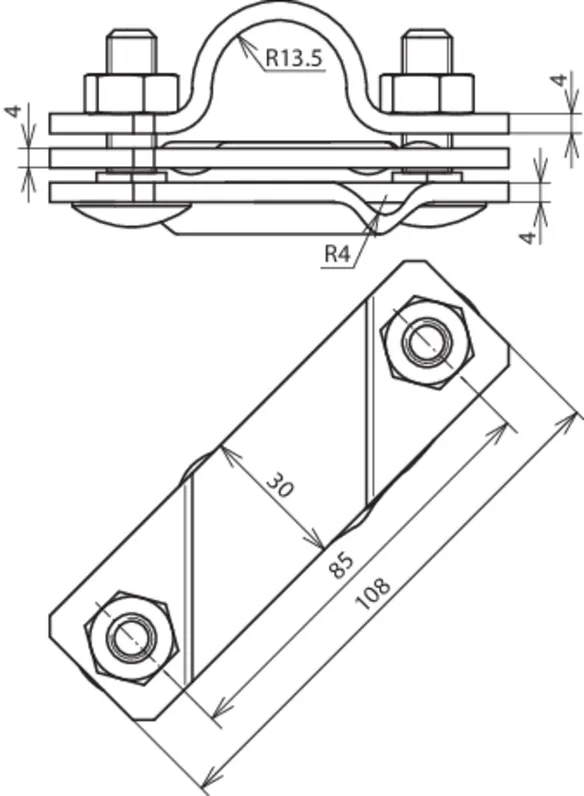

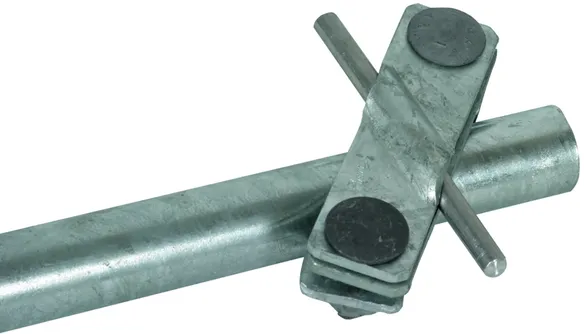

Art.-Nr. 640015 AS S RE 27 7.10 FL40 STTZN

GTIN 4013364106864, Zolltarifnr. (EU): 85359000, Bruttogewicht: 395.20 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau: St/tZn
Plage de serrage rd/pl: 7-10 / -40 mm
Version pour piquets de terre: Ø27 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S RE 27 7.10 FL40 STTZN
Référence: 640015
ou équivalent

Zertifikate

Technische Daten

Matériau	St/tZn
Plage de serrage rd/pl	7-10 / -40 mm
Version pour piquets de terre	Ø27 mm
Normes	NF EN 62561-1

Artikel 640015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 640015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

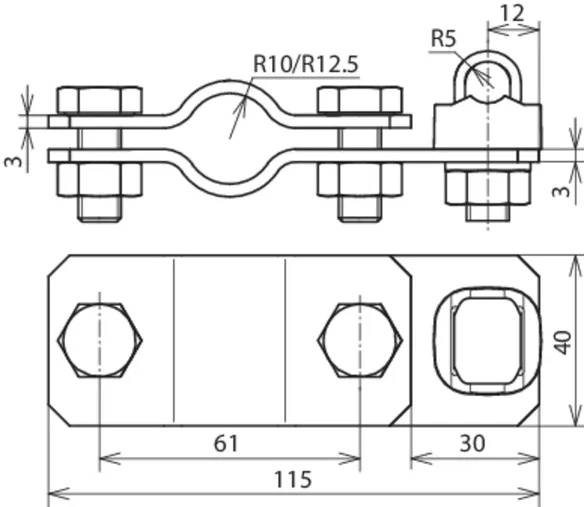

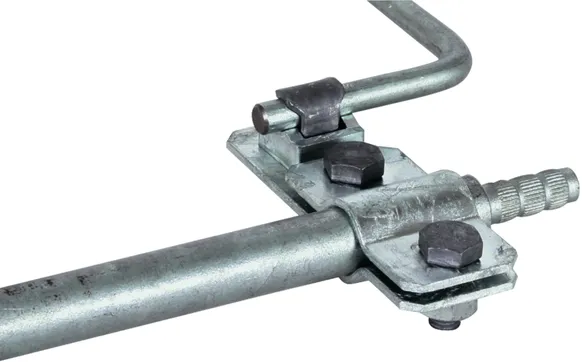

Art.-Nr. 620011 AS TE 20 KSV 7.10 STTZN

GTIN 4013364026636, Zolltarifnr. (EU): 85359000, Bruttogewicht: 320.00 g, VPE: 20.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 20 KSV 7.10 STTZN
Référence: 620011
ou équivalent

Zertifikate

Technische Daten

Matériau	St/tZn
Plage de serrage rd	7-10 mm
Version pour piquets de terre	Ø20 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 620011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

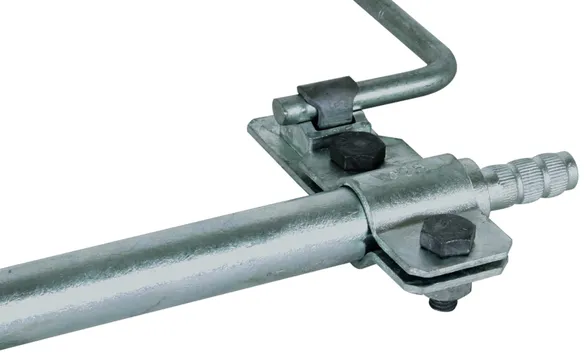

Art.-Nr. 625011 AS TE 25 KSV 7.10 STTZN

GTIN 4013364026643, Zolltarifnr. (EU): 85359000, Bruttogewicht: 345.00 g, VPE: 20.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 25 KSV 7.10 STTZN
Référence: 625011
ou équivalent

Zertifikate

Technische Daten

Matériau	St/tZn
Plage de serrage rd	7-10 mm
Version pour piquets de terre	Ø25 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 625011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

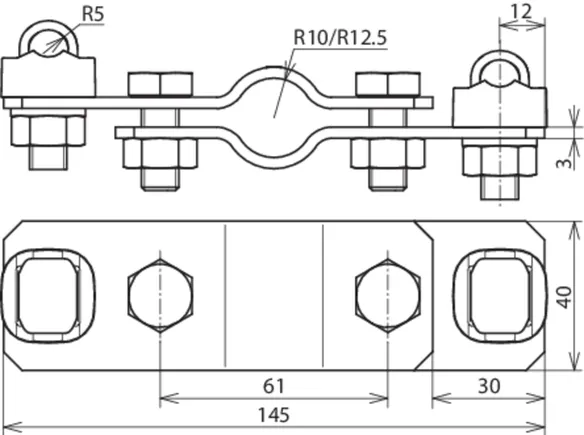

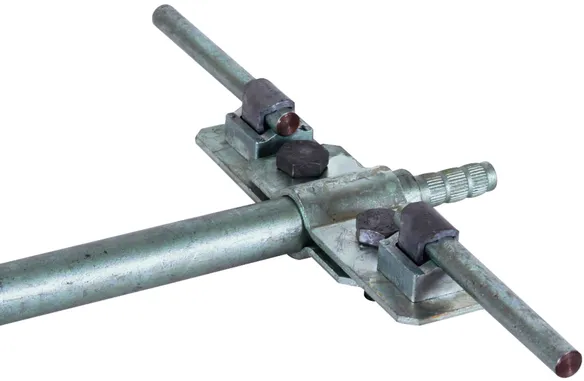

Art.-Nr. 620012 AS TE 20 2XKSV 7.10 STTZN

GTIN 4013364026698, Zolltarifnr. (EU): 85359000, Bruttogewicht: 428.00 g, VPE: 10.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 20 2XKSV 7.10 STTZN
Référence: 620012
ou équivalent

Zertifikate

Technische Daten

Matériau	St/tZn
Plage de serrage rd	7-10 mm
Version pour piquets de terre	Ø20 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 620012 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620012 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

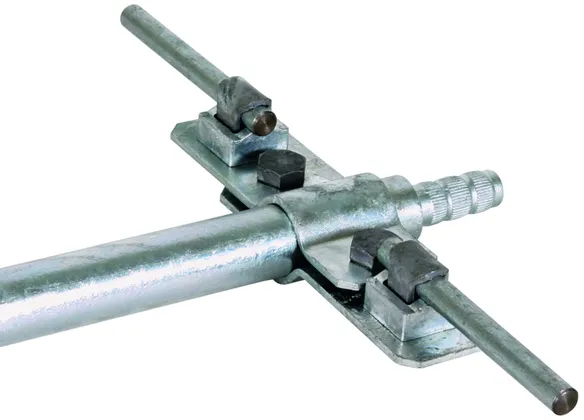

Art.-Nr. 625012 AS TE 25 2XKSV 7.10 STTZN

GTIN 4013364026704, Zolltarifnr. (EU): 85359000, Bruttogewicht: 434.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 25 2XKSV 7.10 STTZN
Référence: 625012
ou équivalent

Zertifikate

Technische Daten

Matériau	St/tZn
Plage de serrage rd	7-10 mm
Version pour piquets de terre	Ø25 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 625012 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625012 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

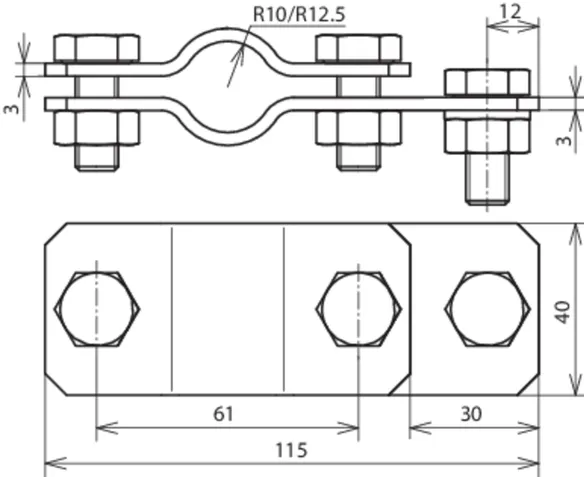

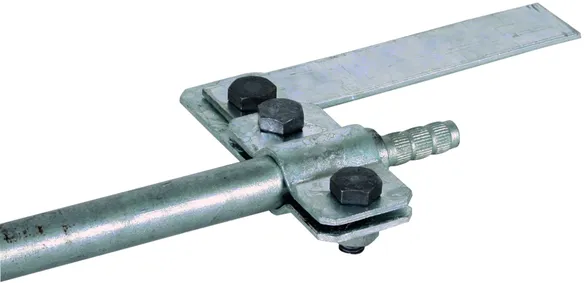

Art.-Nr. 620021 AS TE 20 ASSM10 STTZN

GTIN 4013364026667, Zolltarifnr. (EU): 85359000, Bruttogewicht: 294.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau: St/tZn
Plage de serrage pl: -40 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 20 ASSM10 STTZN
Référence: 620021
ou équivalent

Zertifikate

Technische Daten

Matériau	St/tZn
Plage de serrage pl	-40 mm
Version pour piquets de terre	Ø20 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau	St/tZn
Plage de serrage pl	-40 mm
Version pour piquets de terre	Ø20 mm
Vis	di M10 x 25 mm
Matériau - vis / écrou	St/tZn
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 620021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625021 AS TE 25 ASSM10 STTZN

GTIN 4013364026674, Zolltarifnr. (EU): 85359000, Bruttogewicht: 315.00 g, VPE: 20.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau: St/tZn
Plage de serrage pl: -40 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 25 ASSM10 STTZN
Référence: 625021
ou équivalent

Zertifikate

Technische Daten

Matériau	St/tZn
Plage de serrage pl	-40 mm
Version pour piquets de terre	Ø25 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau	St/tZn
Plage de serrage pl	-40 mm
Version pour piquets de terre	Ø25 mm
Vis	di M10 x 25 mm
Matériau - vis / écrou	St/tZn
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 625021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

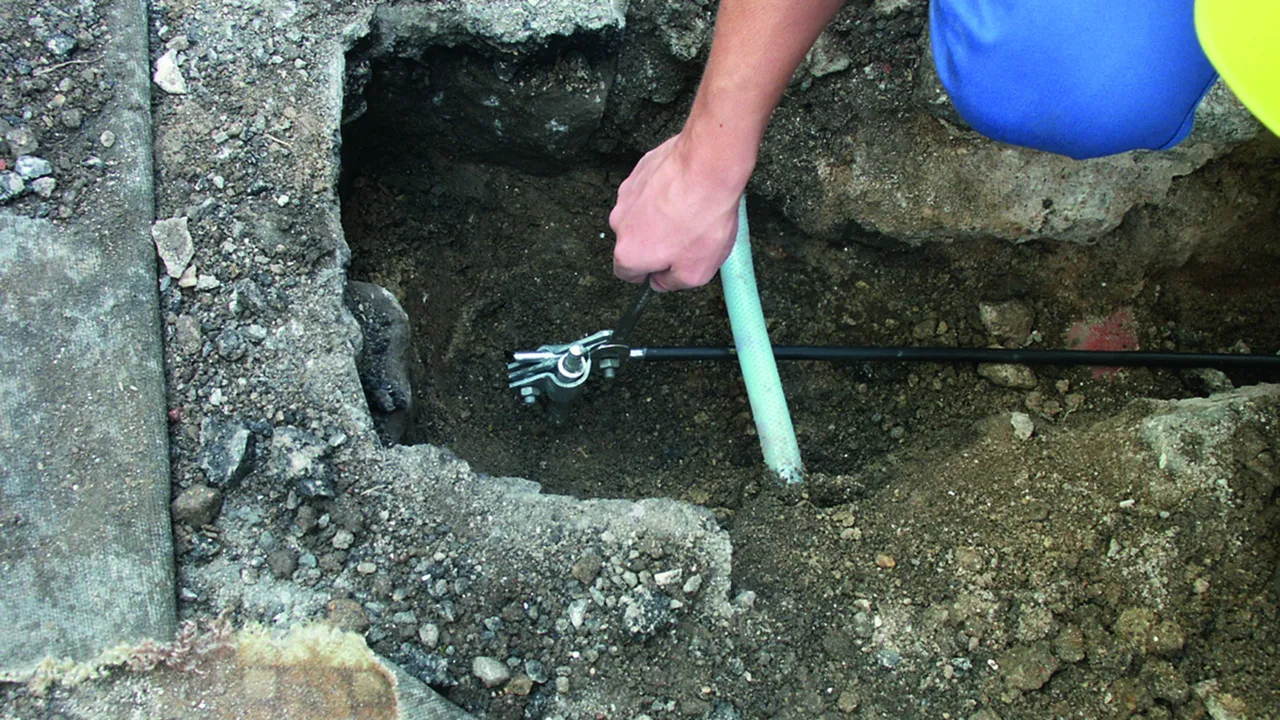

Brides de raccordement

Version oblique

Art.-Nr. 620015 AS S TE 20 7.10 FL40 STTZN

Sie müssen angemeldet sein um 620915.stp herunterzuladen.

Sie müssen angemeldet sein um 620915.igs herunterzuladen.

Sie müssen angemeldet sein um 620915.jt herunterzuladen.

Sie müssen angemeldet sein um 620915.dwg herunterzuladen.

Sie müssen angemeldet sein um 620015m_D.dxf herunterzuladen.

Artikel 620015 wurde zum Merkzettel hinzugefügt.

Artikel 620015 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 620017 AS S TE 20 7.10 FL40 CU

Sie müssen angemeldet sein um 620915.stp herunterzuladen.

Sie müssen angemeldet sein um 620915.igs herunterzuladen.

Sie müssen angemeldet sein um 620915.jt herunterzuladen.

Sie müssen angemeldet sein um 620915.dwg herunterzuladen.

Sie müssen angemeldet sein um 620015m_D.dxf herunterzuladen.

Artikel 620017 wurde zum Merkzettel hinzugefügt.

Artikel 620017 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 620915 AS S TE 20 7.10 FL40 V4A

Sie müssen angemeldet sein um 620915.stp herunterzuladen.

Sie müssen angemeldet sein um 620915.igs herunterzuladen.

Sie müssen angemeldet sein um 620915.jt herunterzuladen.

Sie müssen angemeldet sein um 620915.dwg herunterzuladen.

Sie müssen angemeldet sein um 620015m_D.dxf herunterzuladen.

Artikel 620915 wurde zum Merkzettel hinzugefügt.

Artikel 620915 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625015 AS S TE 25 7.10 FL40 STTZN

Sie müssen angemeldet sein um 625015.stp herunterzuladen.

Sie müssen angemeldet sein um 625015.igs herunterzuladen.

Sie müssen angemeldet sein um 625015.jt herunterzuladen.

Sie müssen angemeldet sein um 625015.dwg herunterzuladen.

Sie müssen angemeldet sein um 620015m_D.dxf herunterzuladen.

Artikel 625015 wurde zum Merkzettel hinzugefügt.

Artikel 625015 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 649015 AS S TE 25 7.10 FL40 V4A

Sie müssen angemeldet sein um 625015.stp herunterzuladen.

Sie müssen angemeldet sein um 625015.igs herunterzuladen.

Sie müssen angemeldet sein um 625015.jt herunterzuladen.

Sie müssen angemeldet sein um 625015.dwg herunterzuladen.

Sie müssen angemeldet sein um 620015m_D.dxf herunterzuladen.

Artikel 649015 wurde zum Merkzettel hinzugefügt.

Artikel 649015 wurde zum Warenkorb hinzugefügt.

Version oblique - pour piquet de terre tubulaires en St/tZn

Art.-Nr. 640015 AS S RE 27 7.10 FL40 STTZN

Sie müssen angemeldet sein um 640015.stp herunterzuladen.

Sie müssen angemeldet sein um 640015.igs herunterzuladen.

Sie müssen angemeldet sein um 640015.jt herunterzuladen.

Sie müssen angemeldet sein um 640015.dwg herunterzuladen.

Sie müssen angemeldet sein um 640015m_D.dxf herunterzuladen.

Artikel 640015 wurde zum Merkzettel hinzugefügt.

Artikel 640015 wurde zum Warenkorb hinzugefügt.

Raccordement unilatéral avec borne de jonction KS

Art.-Nr. 620011 AS TE 20 KSV 7.10 STTZN

Sie müssen angemeldet sein um 620011.stp herunterzuladen.

Sie müssen angemeldet sein um 620011.igs herunterzuladen.

Sie müssen angemeldet sein um 620011.jt herunterzuladen.

Sie müssen angemeldet sein um 620011.dwg herunterzuladen.

Sie müssen angemeldet sein um 620011m_D.dxf herunterzuladen.

Artikel 620011 wurde zum Merkzettel hinzugefügt.

Artikel 620011 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625011 AS TE 25 KSV 7.10 STTZN

Sie müssen angemeldet sein um 625011.stp herunterzuladen.

Sie müssen angemeldet sein um 625011.igs herunterzuladen.

Sie müssen angemeldet sein um 625011.jt herunterzuladen.

Sie müssen angemeldet sein um 625011.dwg herunterzuladen.

Sie müssen angemeldet sein um 620011m_D.dxf herunterzuladen.

Artikel 625011 wurde zum Merkzettel hinzugefügt.

Artikel 625011 wurde zum Warenkorb hinzugefügt.

Raccordement bilatéral avec jonctions KS (St/tZn)

Art.-Nr. 620012 AS TE 20 2XKSV 7.10 STTZN

Sie müssen angemeldet sein um 620012.stp herunterzuladen.

Sie müssen angemeldet sein um 620012.igs herunterzuladen.

Sie müssen angemeldet sein um 620012.jt herunterzuladen.

Sie müssen angemeldet sein um 620012.dwg herunterzuladen.

Sie müssen angemeldet sein um 620012m_D.dxf herunterzuladen.

Artikel 620012 wurde zum Merkzettel hinzugefügt.

Artikel 620012 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625012 AS TE 25 2XKSV 7.10 STTZN

Sie müssen angemeldet sein um 625012.stp herunterzuladen.

Sie müssen angemeldet sein um 625012.igs herunterzuladen.
