Éléments de raccordement (côté cond.) pour lignes aériennes

Pour le montage du côté phase des câbles de mise à la terre et court-circuit unipolaire et tripolaire de la ligne de transmission
Avec l'aide d'accouplement pour la suspension ciblée sur les conducteurs bloqués
Facile à fixer grâce à la précontrainte du ressort
Avec une protection contre la torsion, le type PK1 ou PK2 et une longue broche à goupille
Les dispositifs de mise à la terre et court-circuit peuvent être commandés via le configurateurde mise à la terre et court-circuit en ligne

Details

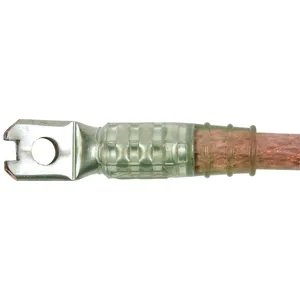

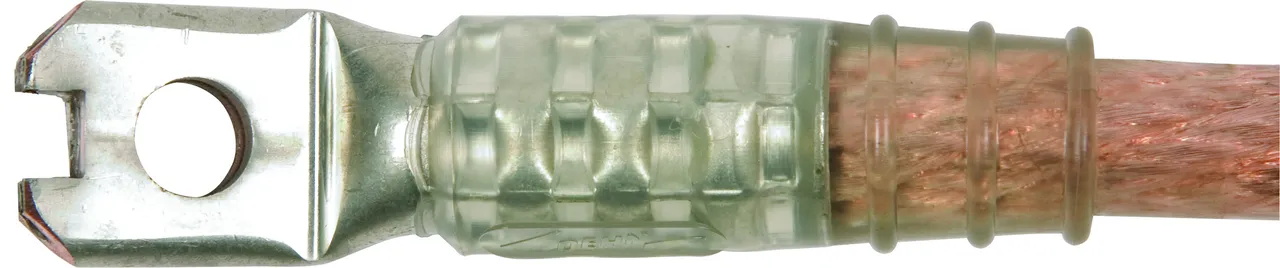

Cosses de compression, de type PK1:
Renforcement au pied de la cosse comme protection de torsion (version standard).

Equipement de serrage à arbre long et tige de mise à la terre avec raccord en aluminium conique.

Broche avec la précontrainte de ressort.

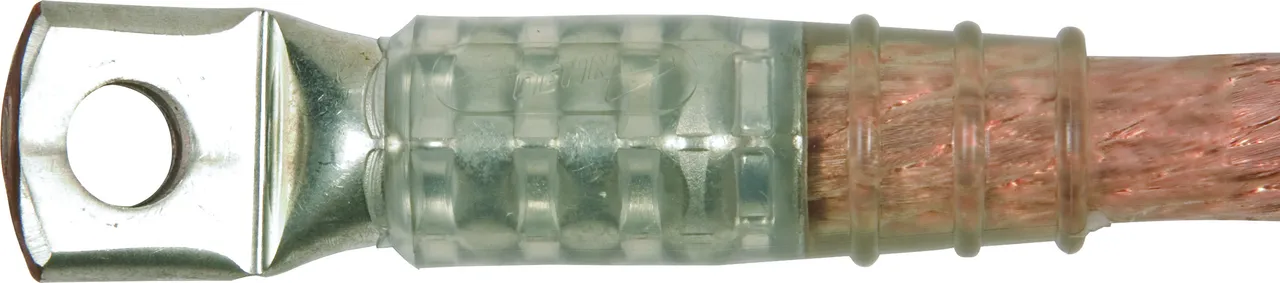

Cosses de compression, de type PK2: sans renforcement au pied de la cosse pour permettre de connecter des composant d'autres fabricants sur demande

Broche avec aide de fixation pour une fixation sûr.

Griffe de contact, version standard

Protégé contre les courts-circuits, même en cas de câbles conducteurs corrodés à cause des intempéries.

2 Produkte

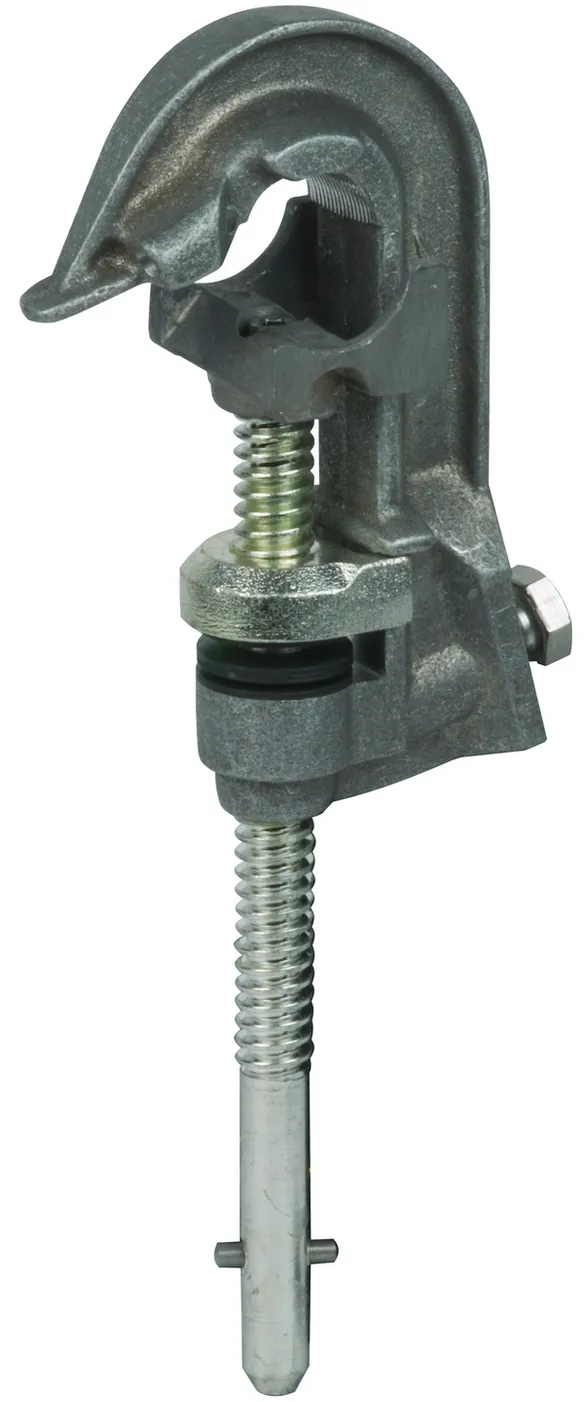

Art.-Nr. 784201 PSK 4 30 SQL

GTIN 4013364006591, Zolltarifnr. (EU): 85359000, Bruttogewicht: 880.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k 0,5 s	19,5 kA
Courant de court-circuit max. I_k 1 s	13,8 kA

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k 0,5 s	19,5 kA
Courant de court-circuit max. I_k 1 s	13,8 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn

Artikel 784201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

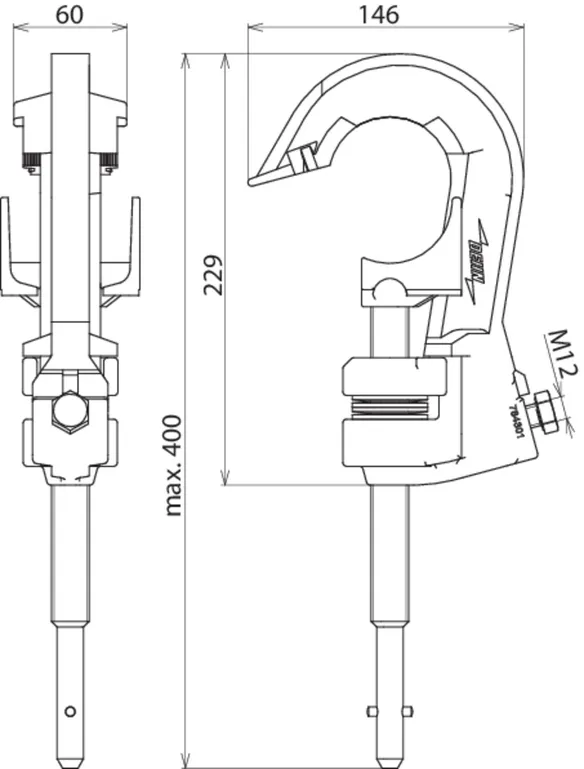

Art.-Nr. 784301 PSK 10 65 SQL

GTIN 4013364006553, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.70 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k 0,5 s	33,5 kA
Courant de court-circuit max. I_k 1 s	23,7 kA

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k 0,5 s	33,5 kA
Courant de court-circuit max. I_k 1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn

Artikel 784301 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784301 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Griffe de contact, accrochage facile

Protégé contre les courts-circuits, même en cas de câbles conducteurs corrodés à cause des intempéries.

2 Produkte

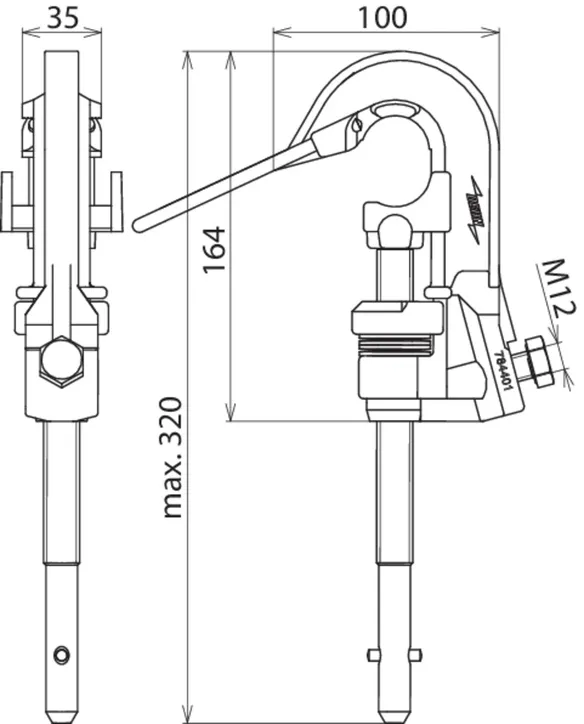

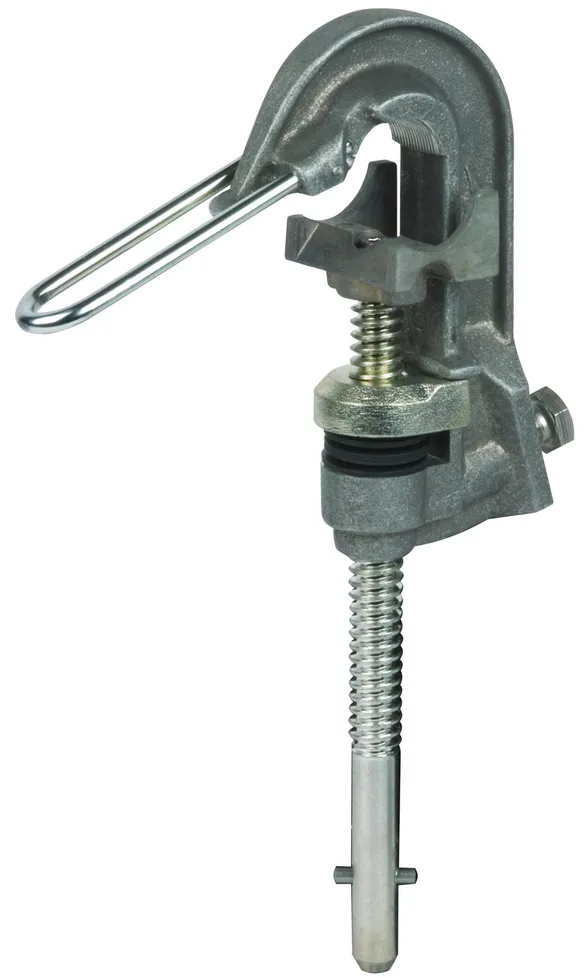

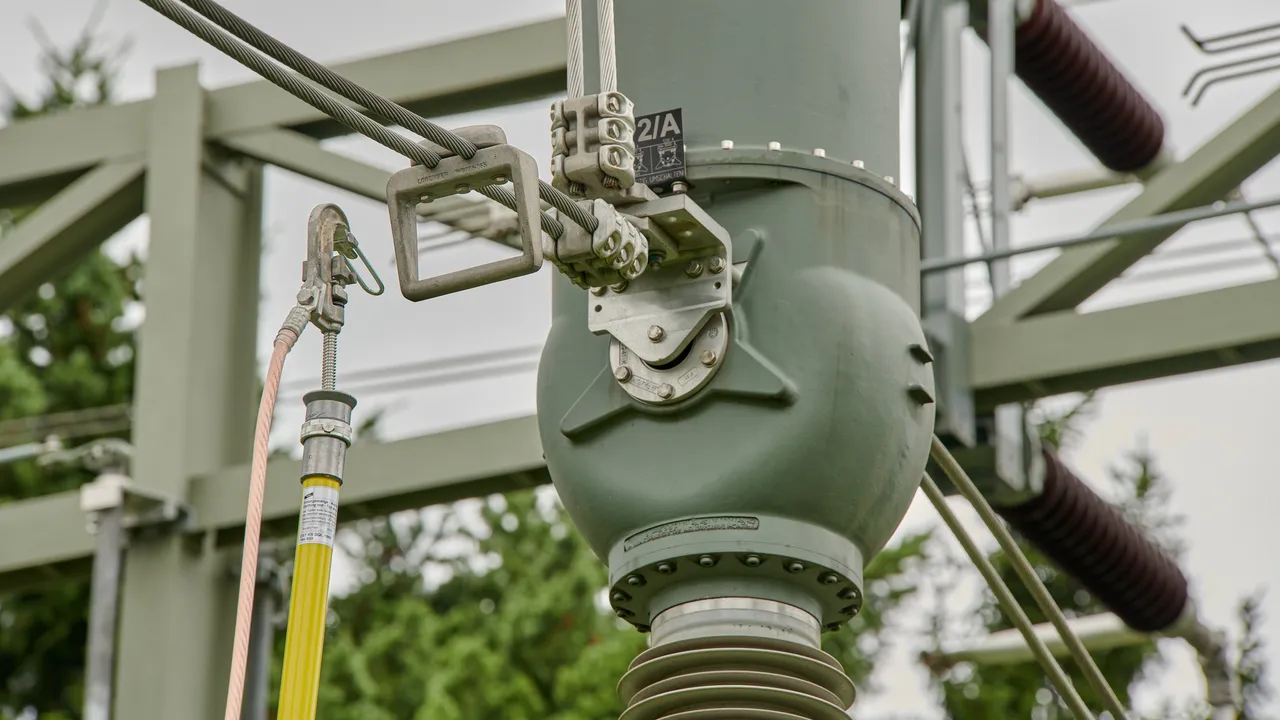

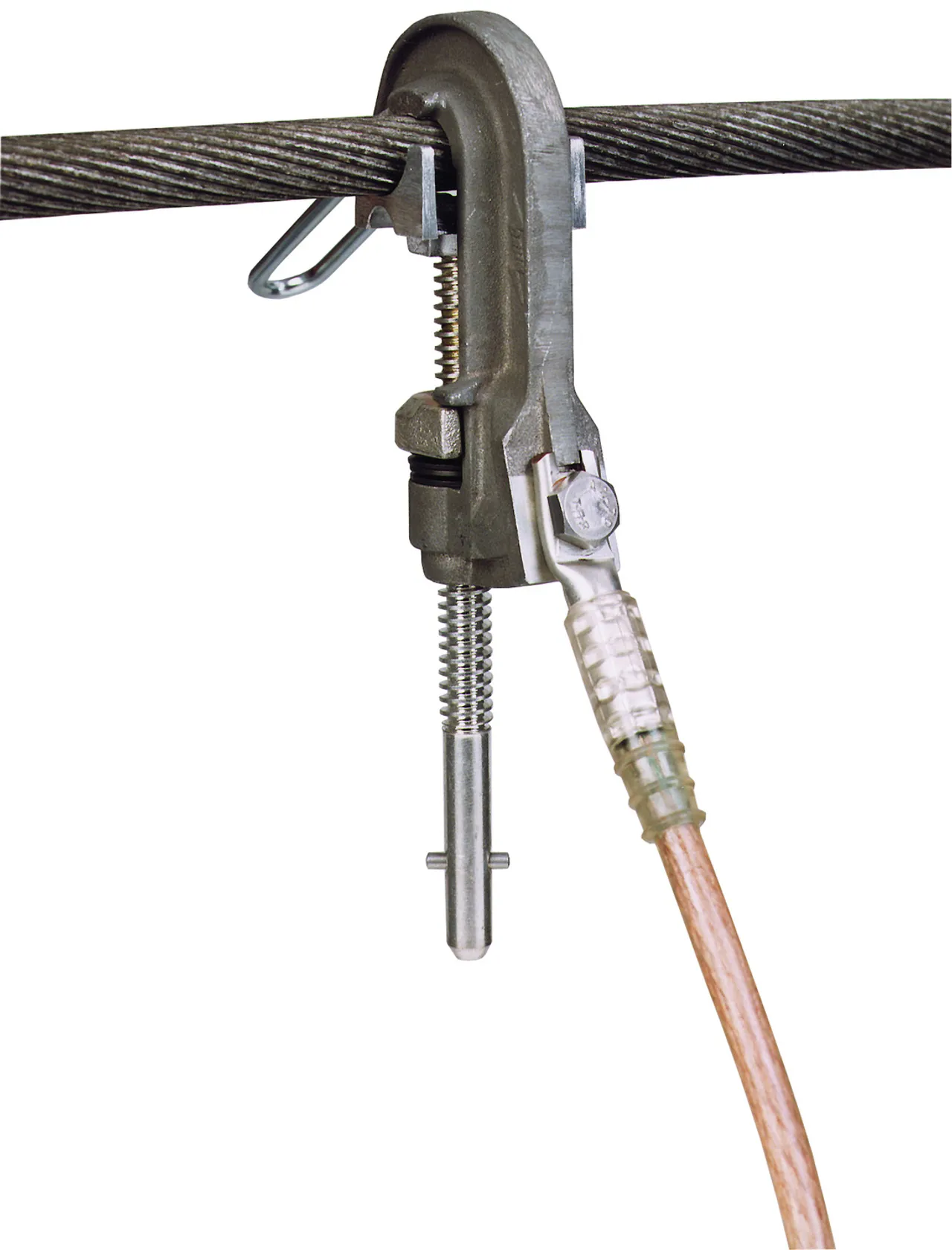

Art.-Nr. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.47 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k 0,5 s	19,5 kA
Courant de court-circuit max. I_k 1 s	13,8 kA

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k 0,5 s	19,5 kA
Courant de court-circuit max. I_k 1 s	13,8 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn
Accrochage facile	St/gal Zn

Artikel 784401 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784401 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

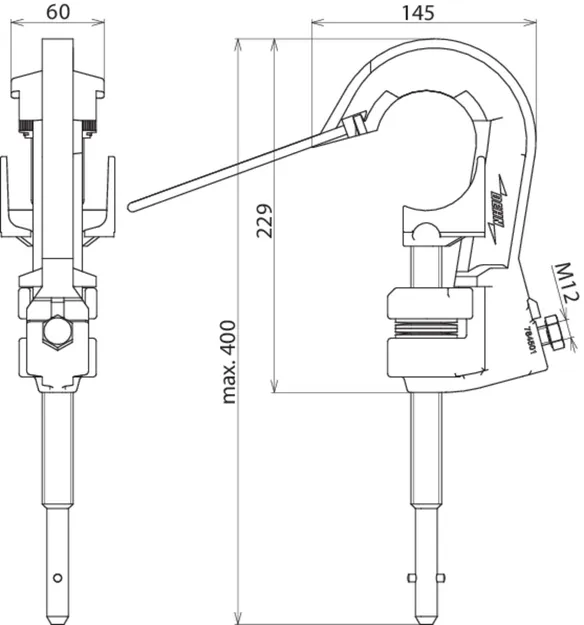

Art.-Nr. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Zolltarifnr. (EU): 85359000, Bruttogewicht: 2.12 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k 0,5 s	33,5 kA
Courant de court-circuit max. I_k 1 s	23,7 kA

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k 0,5 s	33,5 kA
Courant de court-circuit max. I_k 1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn
Accrochage facile	St/gal Zn

Artikel 784501 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784501 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Griffe de contact avec ressort précontraint

Accrochage facile grâce au ressort précontraint.

1 Produkt

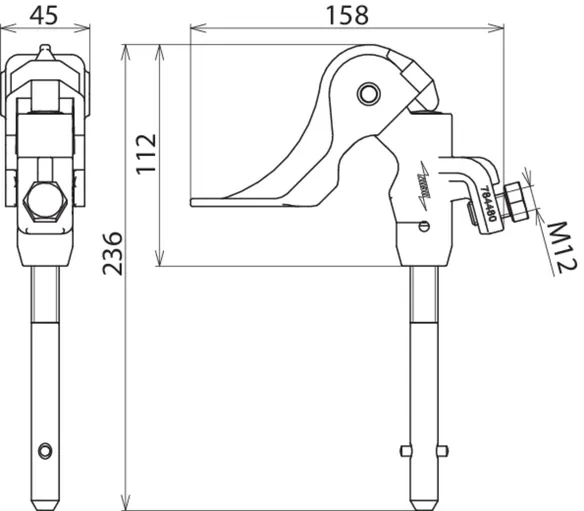

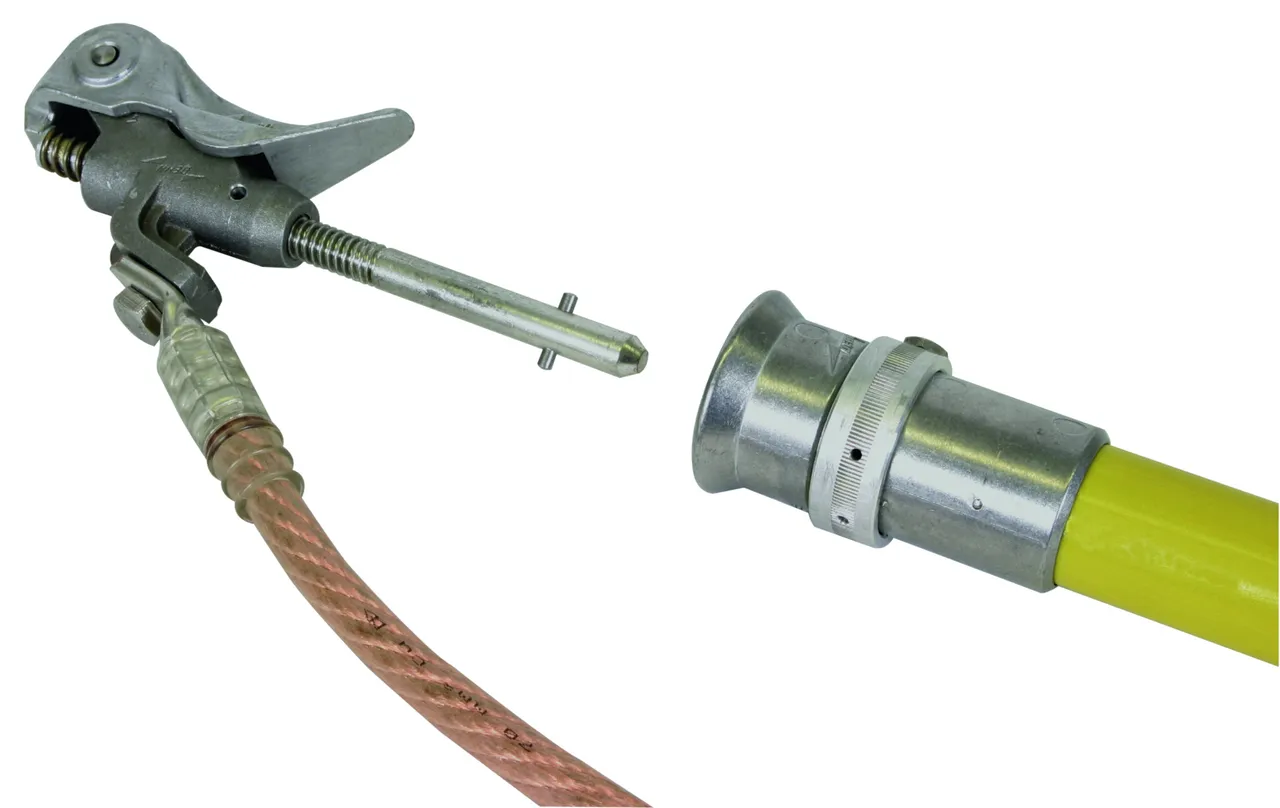

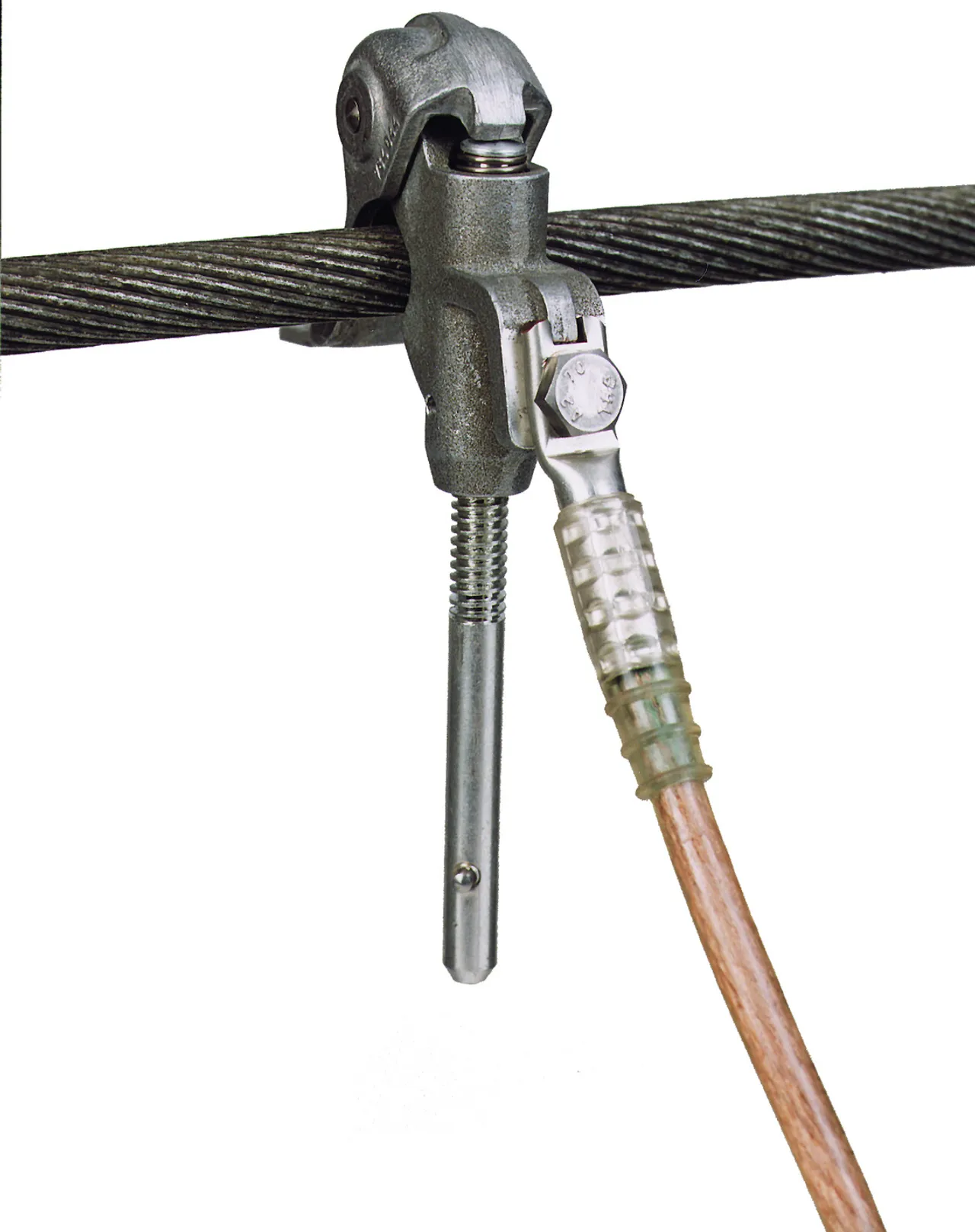

Art.-Nr. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Zolltarifnr. (EU): 85359000, Bruttogewicht: 600.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k 0,5 s	19,5 kA
Courant de court-circuit max. I_k 1 s	13,8 kA

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k 0,5 s	19,5 kA
Courant de court-circuit max. I_k 1 s	13,8 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn

Artikel 784480 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784480 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Griffe de contact avec plage de serrage large

Griffe spécialement conçue pour câbles conducteurs Al et Al/St, tubes et points fixes pour conducteurs.

1 Produkt

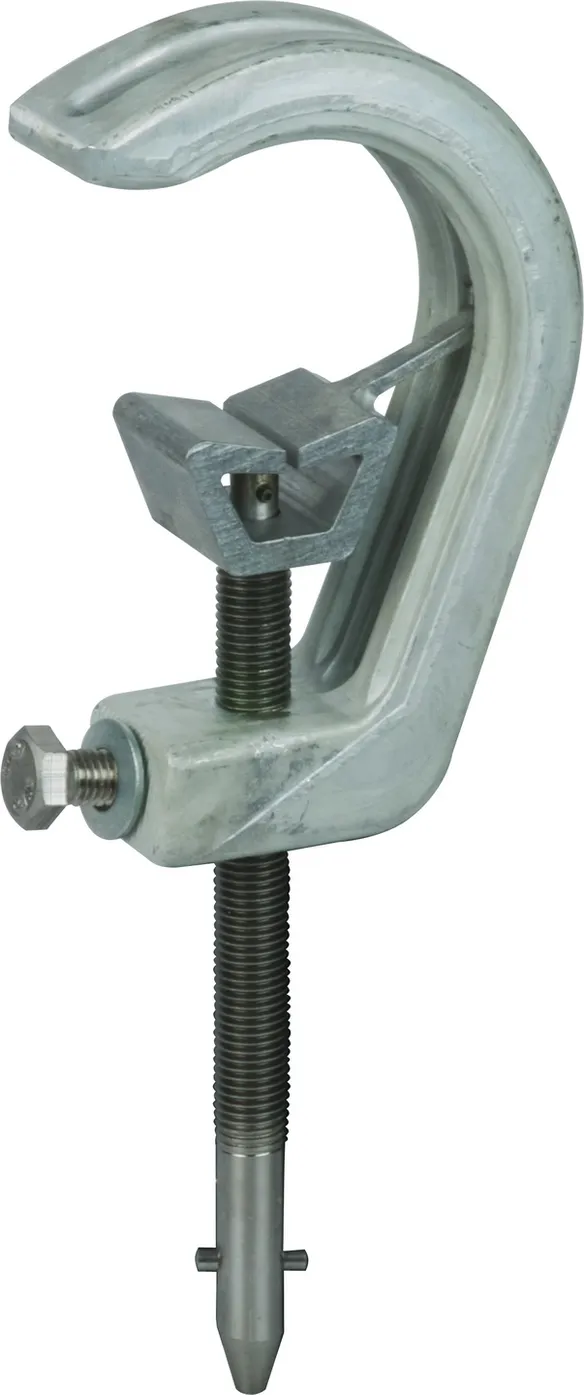

Art.-Nr. 784085 PSK 10 85 SQL

GTIN 4013364018686, Zolltarifnr. (EU): 85359000, Bruttogewicht: 872.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k 0,5 s	29,6 kA
Courant de court-circuit max. I_k 1 s	29,6 kA

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k 0,5 s	29,6 kA
Courant de court-circuit max. I_k 1 s	29,6 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX

Artikel 784085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Borne à vis phase avec grande zone de serrage et barre de mise à la terre télescopique

Particulièrement adapté aux câbles conducteurs Al et Al / St, aux tubes et aux points fixes.

1 Produkt

Art.-Nr. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Zolltarifnr. (EU): 82055980, Bruttogewicht: 5.71 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k 0,5 s	29,6 kA
Courant de court-circuit max. I_k 1 s	29,6 kA
Longueur totale (l_{G max} / I_{G min} )	5 200 / 2 875 mm
Longueur - poignée	1900 mm

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k 0,5 s	29,6 kA
Courant de court-circuit max. I_k 1 s	29,6 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX
Matériau tube isolant	polyester renforcé de fibres de verre
Matériau accouplement, poignée	Alliage d’aluminium
Longueur totale (l_{G max} / I_{G min} )	5 200 / 2 875 mm
Longueur - poignée	1900 mm
Diamètre	43 mm

Artikel 769511 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769511 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Griffe de contact pour conducteur

Griffe spécialement conçue pour une utilisation en position oblique.

1 Produkt

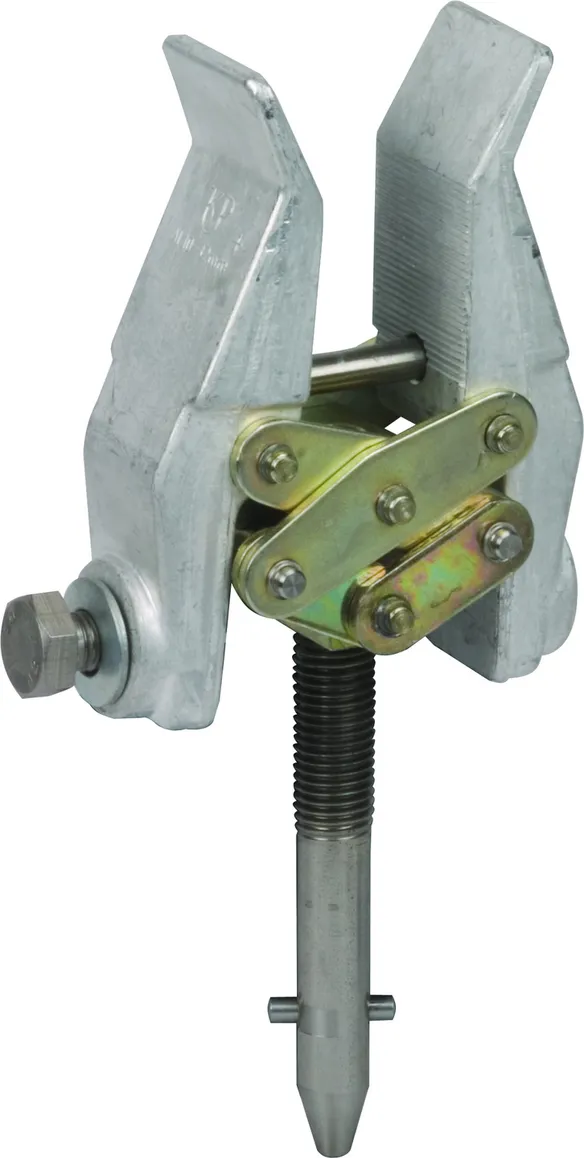

Art.-Nr. 784032 PSK 10 32 SQL

GTIN 4013364018679, Zolltarifnr. (EU): 85359000, Bruttogewicht: 969.40 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Technische Daten

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k 0,5 s	18,7 kA
Courant de court-circuit max. I_k 1 s	18,7 kA

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k 0,5 s	18,7 kA
Courant de court-circuit max. I_k 1 s	18,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX

Artikel 784032 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784032 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

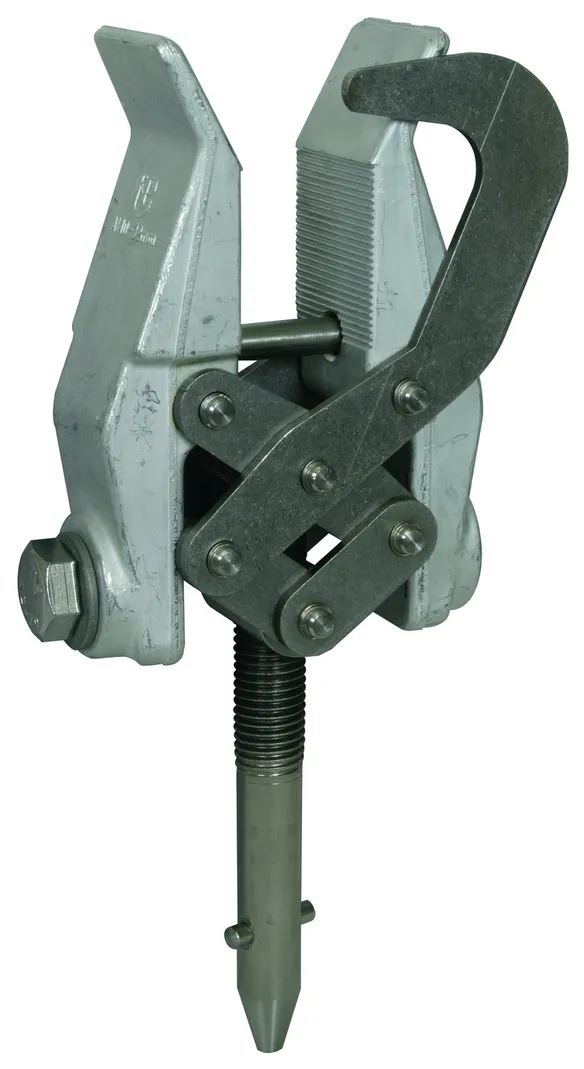

Griffe de contact avec étrier de sécurité

Griffe spécialement conçue pour une utilisation en position oblique.

1 Produkt

Art.-Nr. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.01 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k 0,5 s	18,7 kA
Courant de court-circuit max. I_k 1 s	18,7 kA

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k 0,5 s	18,7 kA
Courant de court-circuit max. I_k 1 s	18,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX
Accrochage facile	INOX

Artikel 784038 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784038 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Boulon à tête sphérique rigide

2 Produkte

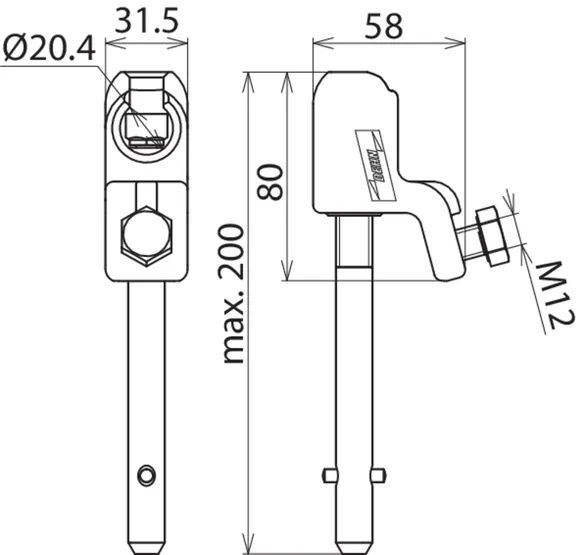

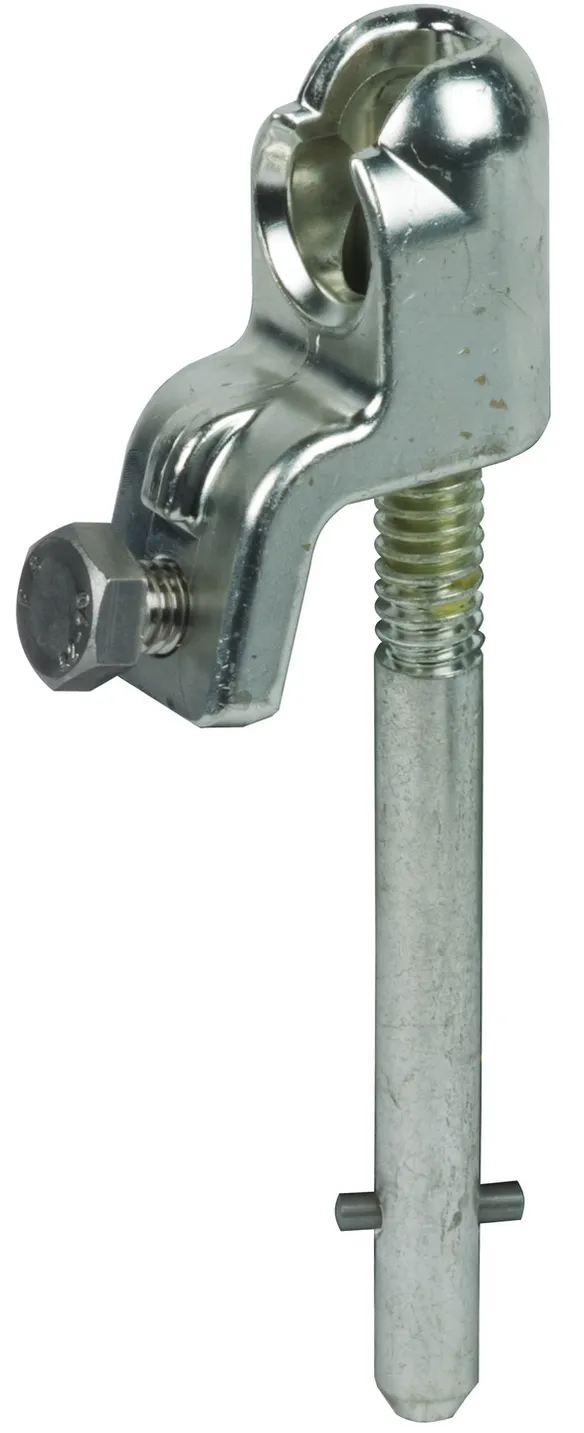

Art.-Nr. 772314 KKH 20 SQL

GTIN 4013364080171, Zolltarifnr. (EU): 85359000, Bruttogewicht: 446.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Pour point fixe à tête sphérique Ø	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k 0,5 s	33,5 kA
Courant de court-circuit max. I_k 1 s	23,7 kA

Pour point fixe à tête sphérique Ø	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k 0,5 s	33,5 kA
Courant de court-circuit max. I_k 1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Cu / gal Sn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn

Artikel 772314 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772314 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

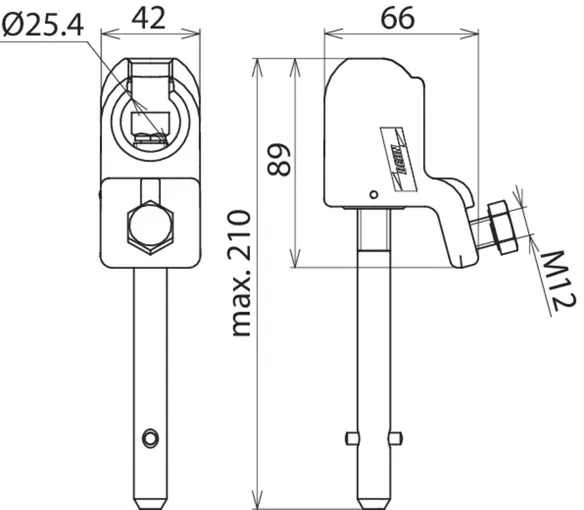

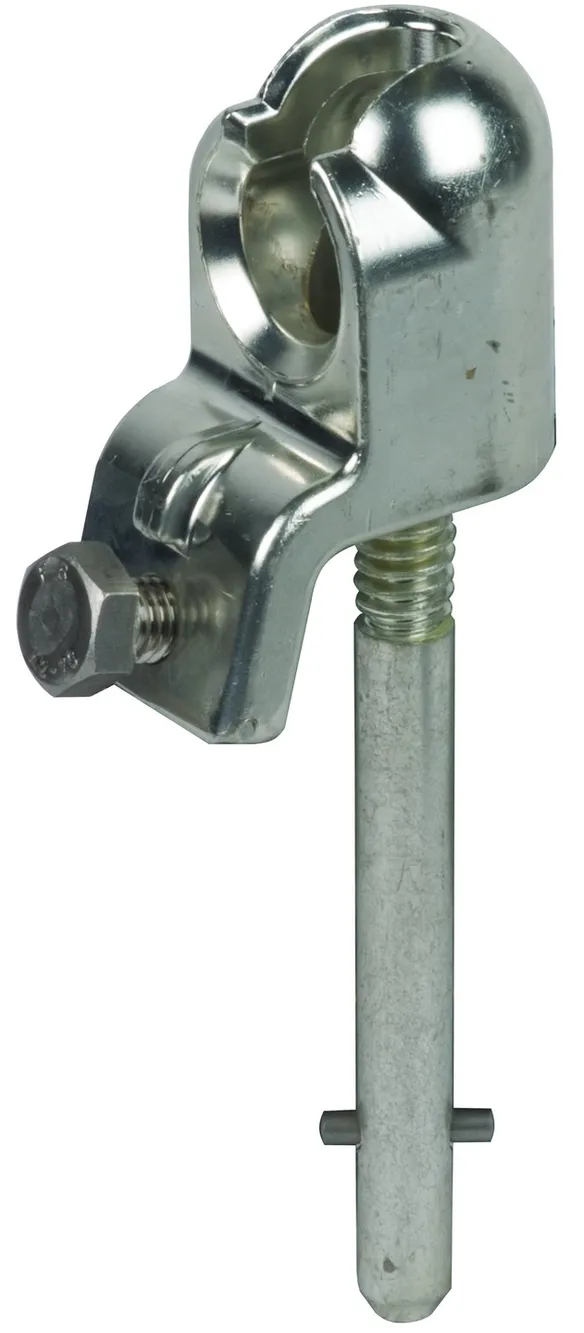

Art.-Nr. 772324 KKH 25 SQL

GTIN 4013364080188, Zolltarifnr. (EU): 85359000, Bruttogewicht: 719.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Pour point fixe à tête sphérique Ø	25 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k 0,5 s	42,0 kA
Courant de court-circuit max. I_k 1 s	29,6 kA

Pour point fixe à tête sphérique Ø	25 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k 0,5 s	42,0 kA
Courant de court-circuit max. I_k 1 s	29,6 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Cu / gal Sn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn

Artikel 772324 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772324 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Borne universelle

2 Produkte

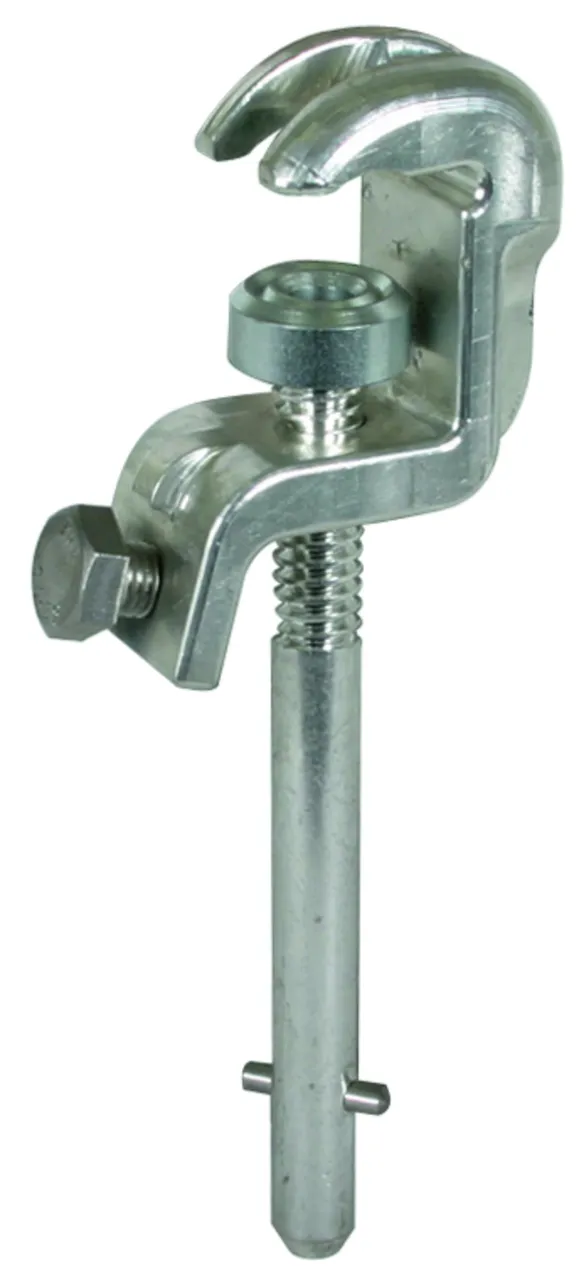

Art.-Nr. 773236 UK 25 SQL

GTIN 4013364114579, Zolltarifnr. (EU): 85359000, Bruttogewicht: 713.50 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Pour point fixe à tête sphérique Ø	20 / 25 mm
Pour une largeur des boulons de raccordement T	15 mm
Plage de serrage rd/pl	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k 0,5 s	33,5 kA
Courant de court-circuit max. I_k 1 s	23,7 kA

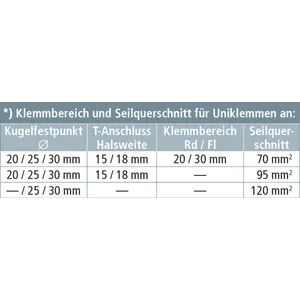

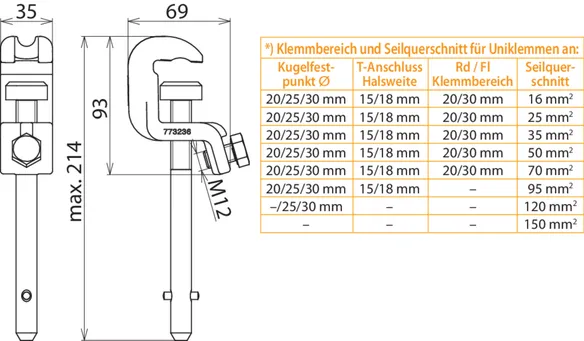

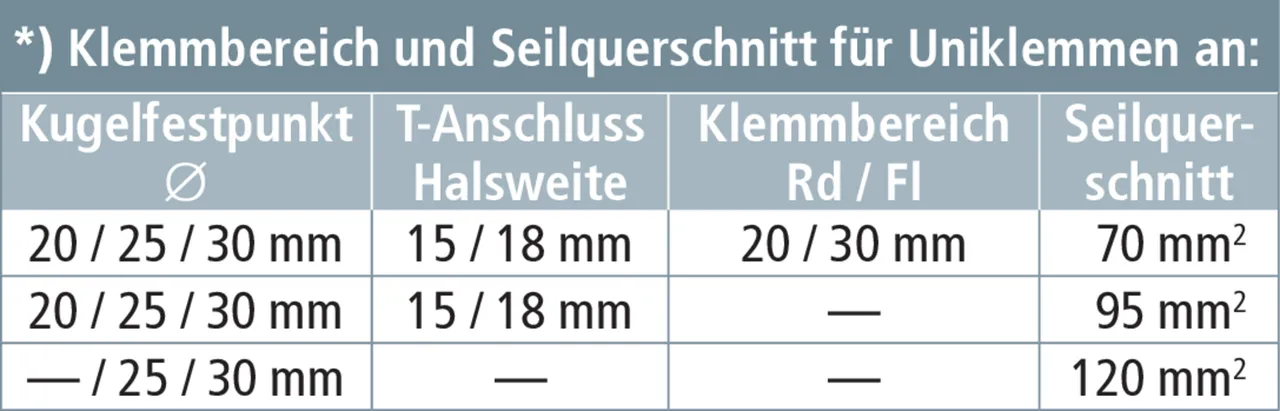

*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Pour point fixe à tête sphérique Ø	20 / 25 mm
Pour une largeur des boulons de raccordement T	15 mm
Plage de serrage rd/pl	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k 0,5 s	33,5 kA
Courant de court-circuit max. I_k 1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	St/gal Zn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Artikel 773236 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773236 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

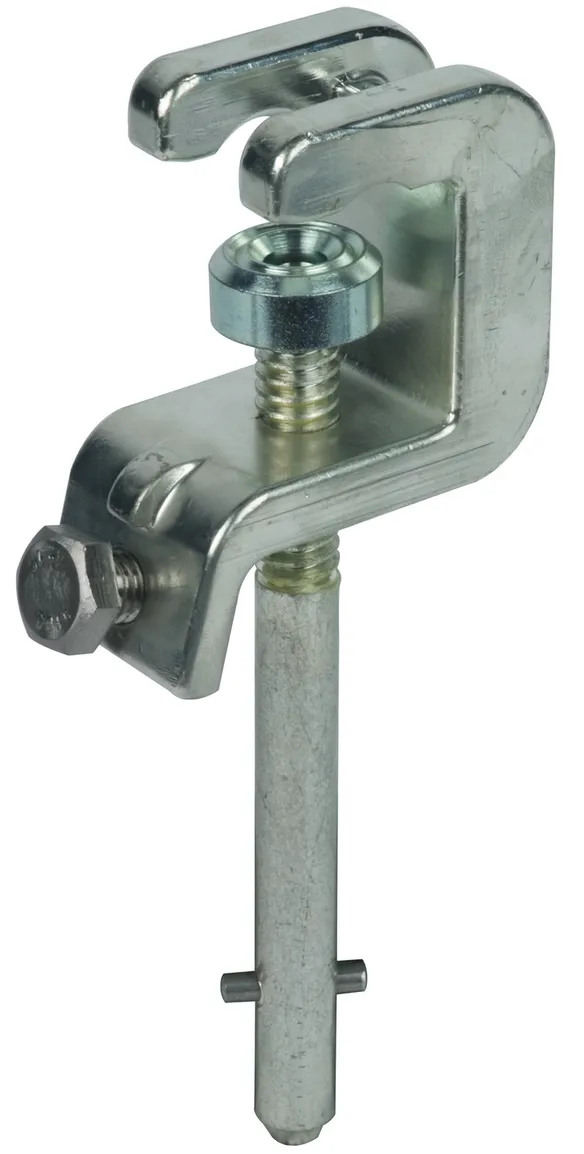

Art.-Nr. 773331 UK 30 SQL

GTIN 4013364069244, Zolltarifnr. (EU): 85359000, Bruttogewicht: 793.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Pour point fixe à tête sphérique Ø	25 / 30 mm
Pour une largeur des boulons de raccordement T	18 mm
Plage de serrage rd/pl	30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k 0,5 s	33,5 kA
Courant de court-circuit max. I_k 1 s	23,7 kA

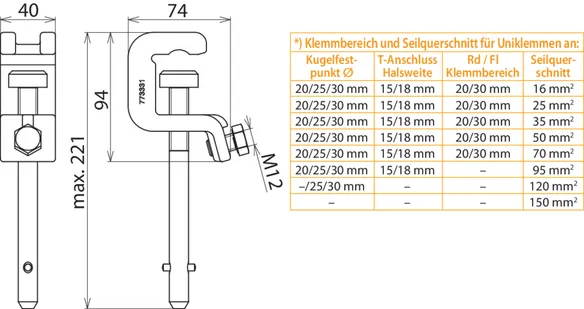

*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Pour point fixe à tête sphérique Ø	25 / 30 mm
Pour une largeur des boulons de raccordement T	18 mm
Plage de serrage rd/pl	30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k 0,5 s	33,5 kA
Courant de court-circuit max. I_k 1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	St/gal Zn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Artikel 773331 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773331 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Éléments de raccordement (côté cond.) pour lignes aériennes

Details

Griffe de contact, version standard

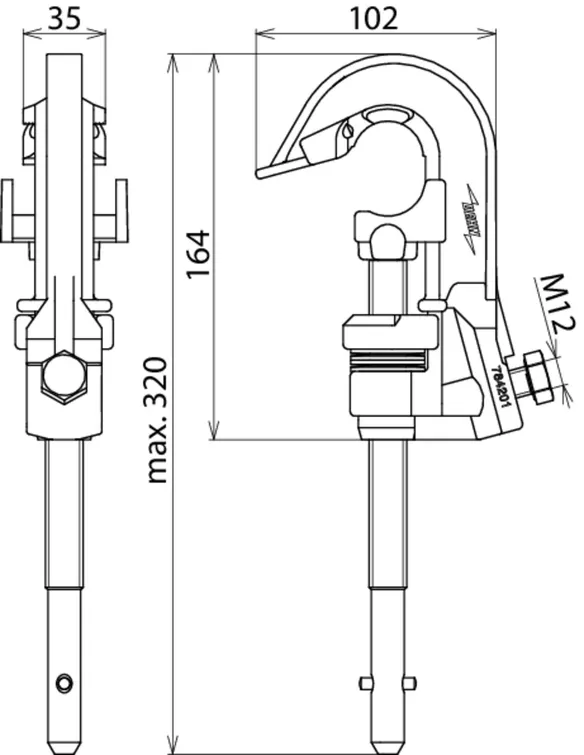

Art.-Nr. 784201 PSK 4 30 SQL

Artikel 784201 wurde zum Merkzettel hinzugefügt.

Artikel 784201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 784301 PSK 10 65 SQL

Artikel 784301 wurde zum Merkzettel hinzugefügt.

Artikel 784301 wurde zum Warenkorb hinzugefügt.

Griffe de contact, accrochage facile

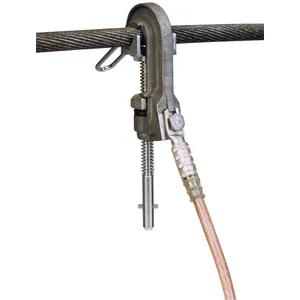

Art.-Nr. 784401 PSK 4 30 SQL EH

Artikel 784401 wurde zum Merkzettel hinzugefügt.

Artikel 784401 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 784501 PSK 10 65 SQL EH

Artikel 784501 wurde zum Merkzettel hinzugefügt.

Artikel 784501 wurde zum Warenkorb hinzugefügt.

Griffe de contact avec ressort précontraint

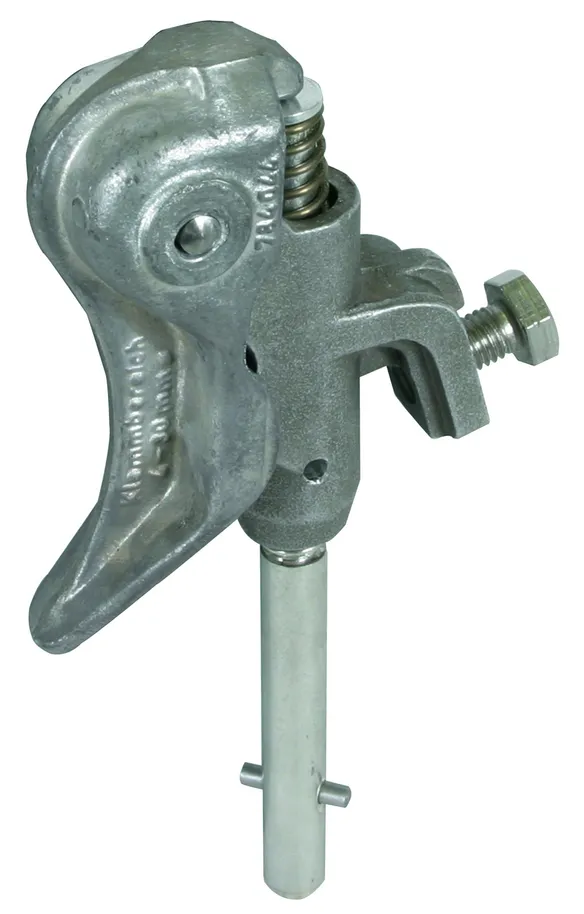

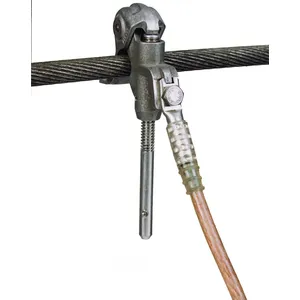

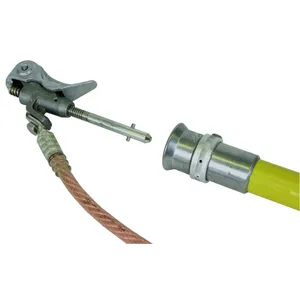

Art.-Nr. 784480 PSK FV 4 30 SQL

Artikel 784480 wurde zum Merkzettel hinzugefügt.

Artikel 784480 wurde zum Warenkorb hinzugefügt.

Griffe de contact avec plage de serrage large

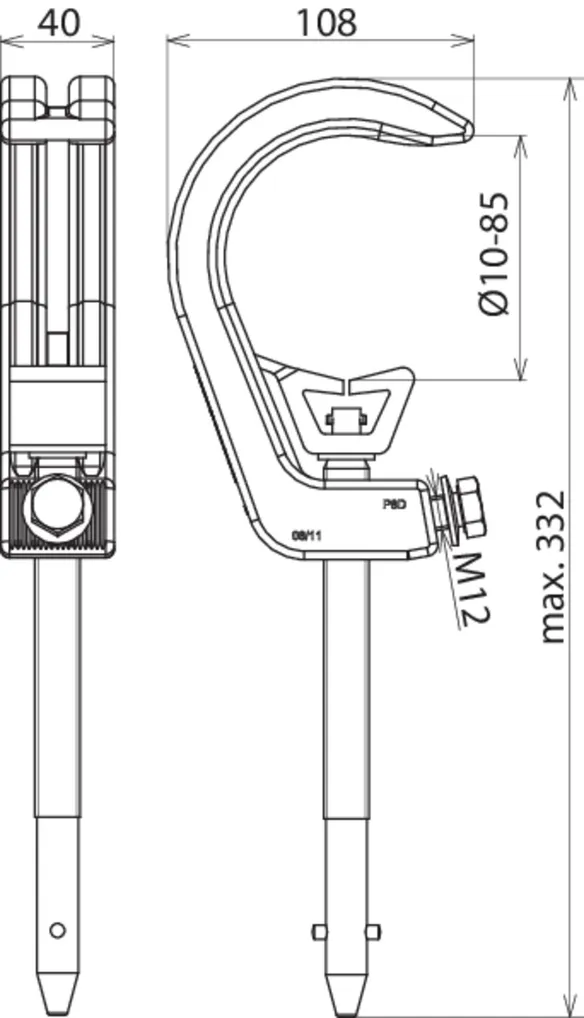

Art.-Nr. 784085 PSK 10 85 SQL

Artikel 784085 wurde zum Merkzettel hinzugefügt.

Artikel 784085 wurde zum Warenkorb hinzugefügt.

Borne à vis phase avec grande zone de serrage et barre de mise à la terre télescopique

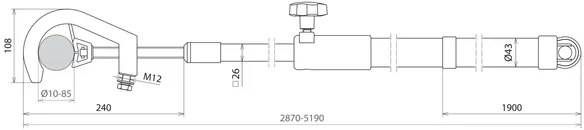

Art.-Nr. 769511 ESTC PSK 5000 SN7249

Sie müssen angemeldet sein um 769511m_D.dxf herunterzuladen.

Artikel 769511 wurde zum Merkzettel hinzugefügt.

Artikel 769511 wurde zum Warenkorb hinzugefügt.

Griffe de contact pour conducteur

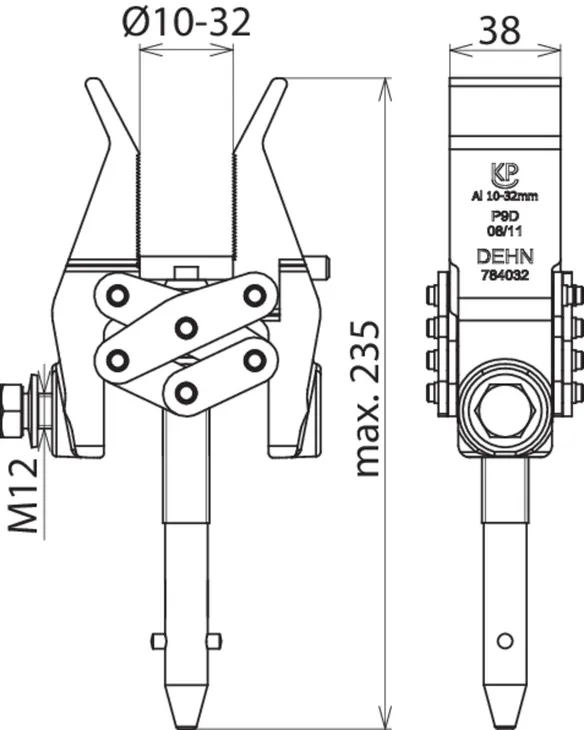

Art.-Nr. 784032 PSK 10 32 SQL

Sie müssen angemeldet sein um 784032.stp herunterzuladen.

Sie müssen angemeldet sein um 784032.igs herunterzuladen.

Sie müssen angemeldet sein um 784032.dwg herunterzuladen.

Sie müssen angemeldet sein um 784032.jt herunterzuladen.

Sie müssen angemeldet sein um 784032m_D.dxf herunterzuladen.

Artikel 784032 wurde zum Merkzettel hinzugefügt.

Artikel 784032 wurde zum Warenkorb hinzugefügt.

Griffe de contact avec étrier de sécurité

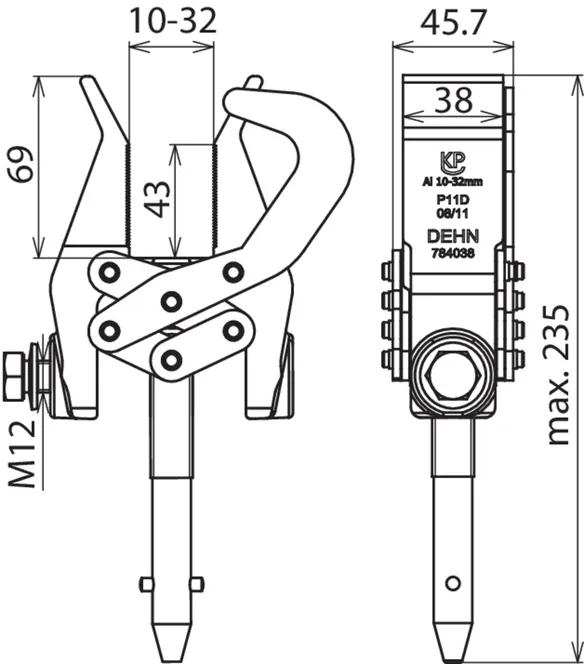

Art.-Nr. 784038 PSK 10 32 SQL SB

Artikel 784038 wurde zum Merkzettel hinzugefügt.

Artikel 784038 wurde zum Warenkorb hinzugefügt.

Boulon à tête sphérique rigide

Art.-Nr. 772314 KKH 20 SQL

Artikel 772314 wurde zum Merkzettel hinzugefügt.

Artikel 772314 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 772324 KKH 25 SQL

Artikel 772324 wurde zum Merkzettel hinzugefügt.

Artikel 772324 wurde zum Warenkorb hinzugefügt.

Borne universelle

Art.-Nr. 773236 UK 25 SQL

Artikel 773236 wurde zum Merkzettel hinzugefügt.

Artikel 773236 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 773331 UK 30 SQL

Artikel 773331 wurde zum Merkzettel hinzugefügt.

Artikel 773331 wurde zum Warenkorb hinzugefügt.
