Points de prise de terre

Pour le raccordement de connecteurs de terre ou plaques de terre selon DIN 48088-2
À souder ou visser, pour le raccordement côté terre de pièces de raccordement avec écrou papillon ou vis à oreilles

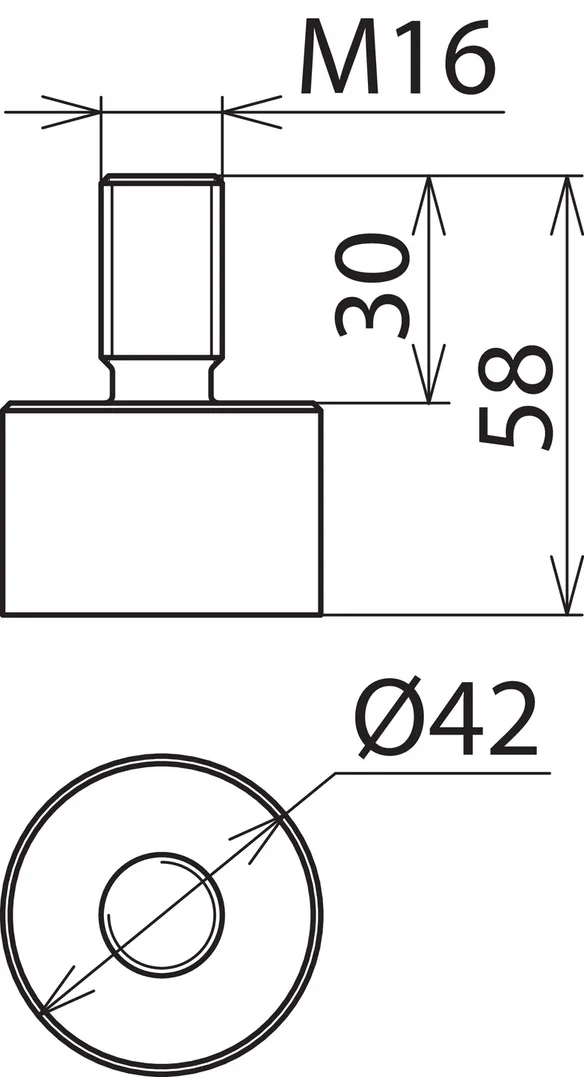

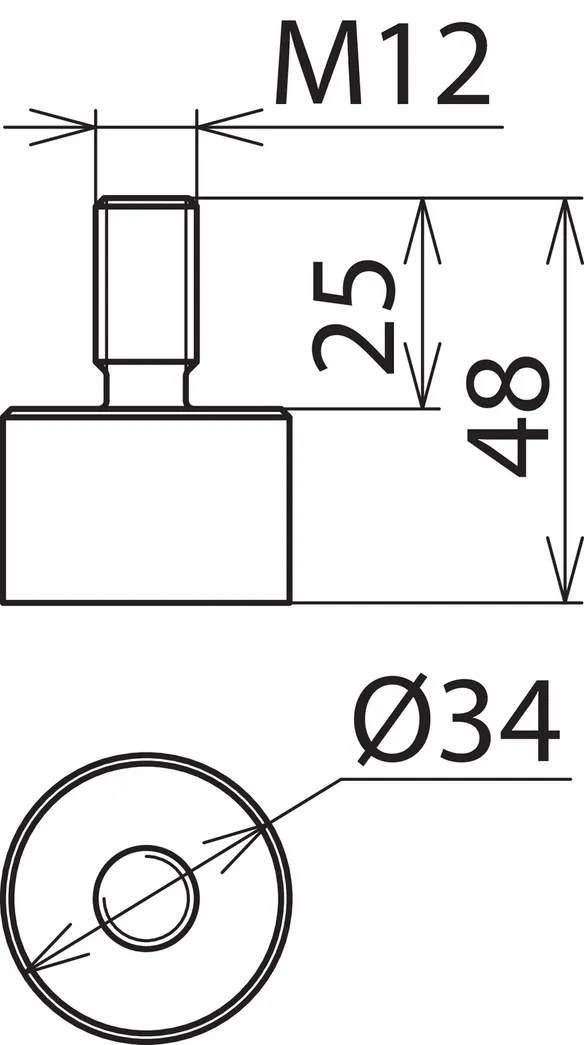

Pièces de raccordement avec boulon fileté M12 ou M16

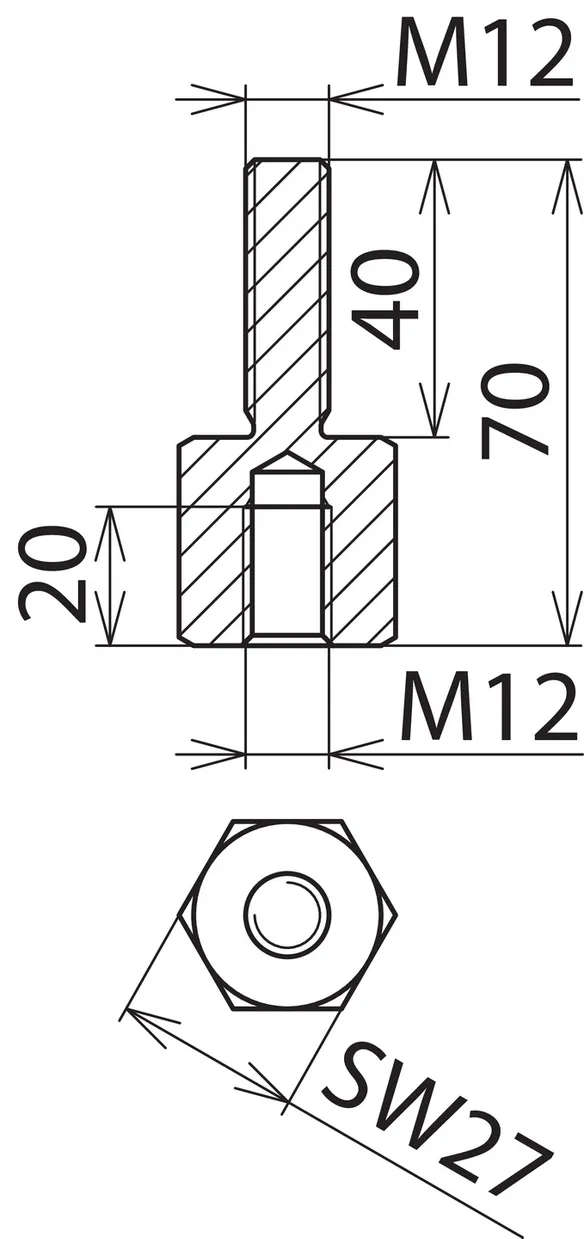

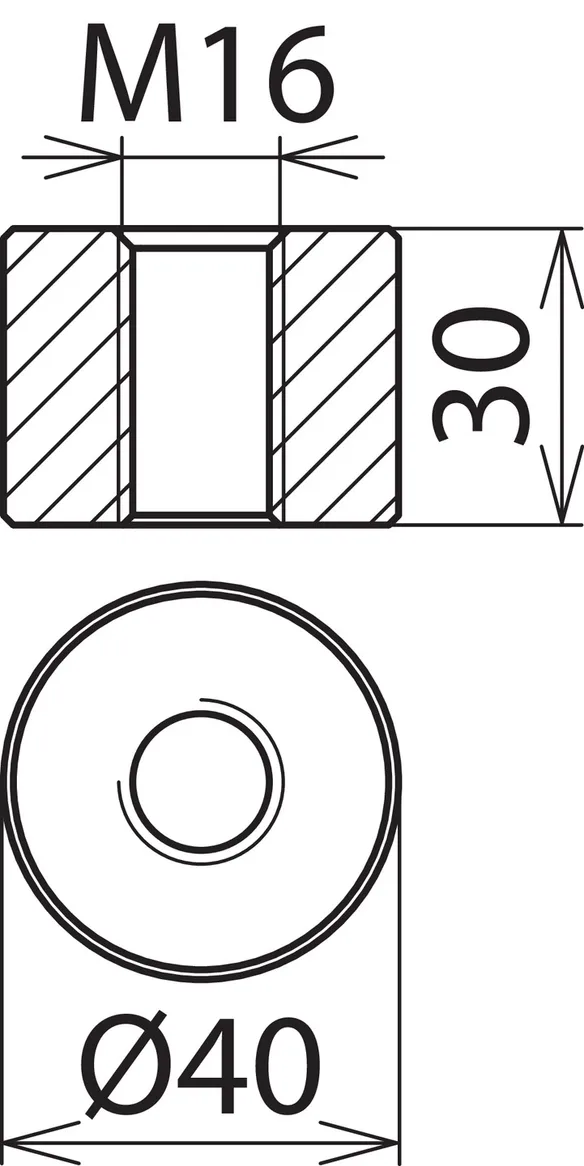

Filetage intérieur dans M12 ou M16

Details

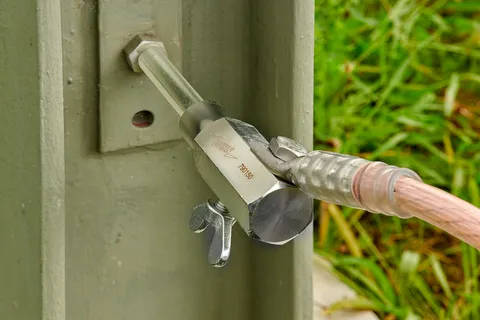

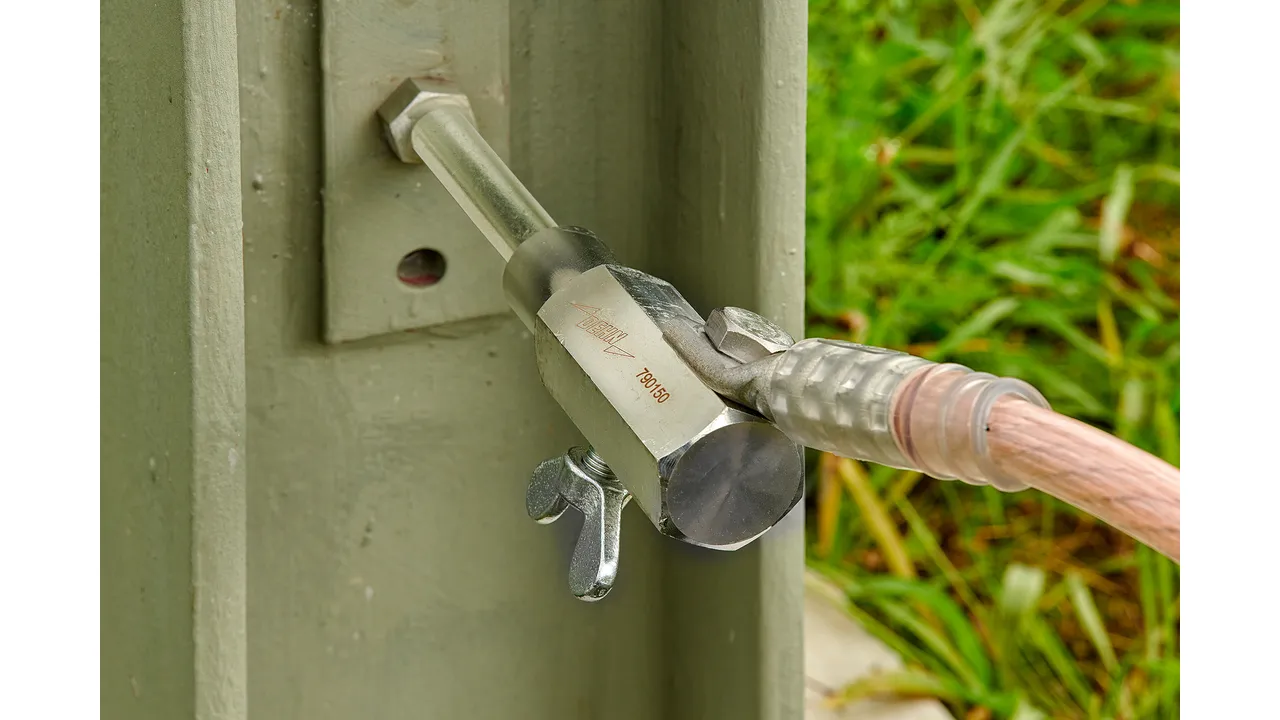

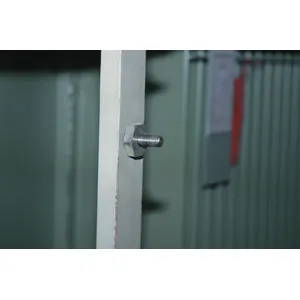

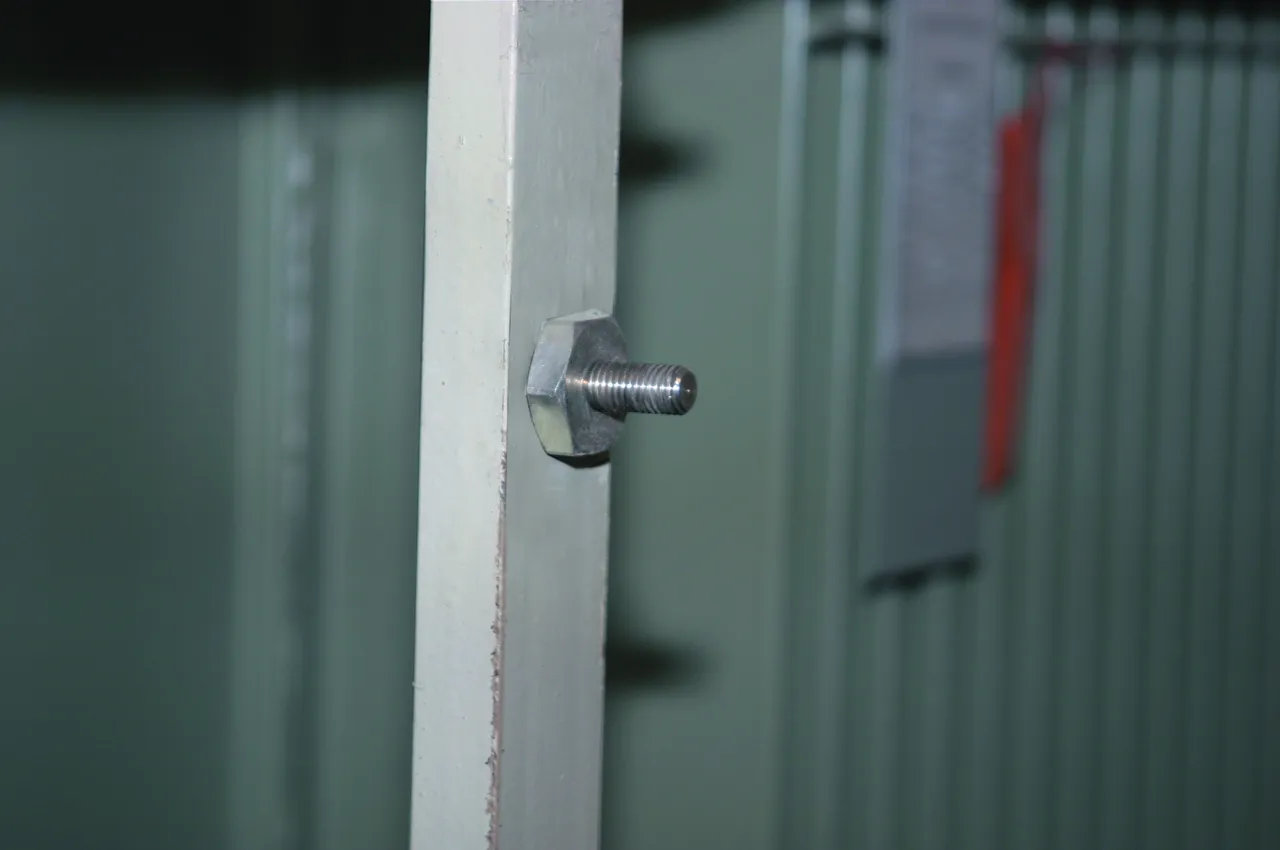

Pièce de raccordement à visser avec boulon fileté M12 sur un élément mis à la terre.

lorem ipsum — Pièce de raccordement à visser avec boulon fileté M12 sur un élément mis à la terre.

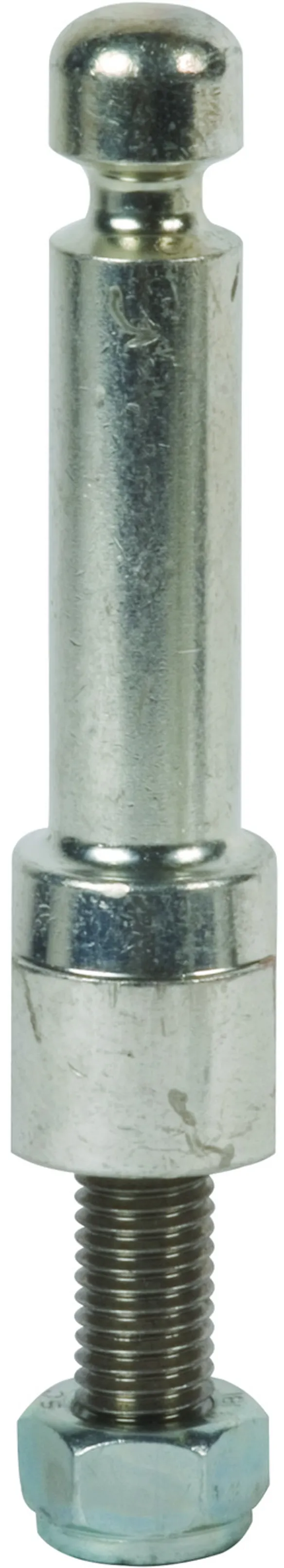

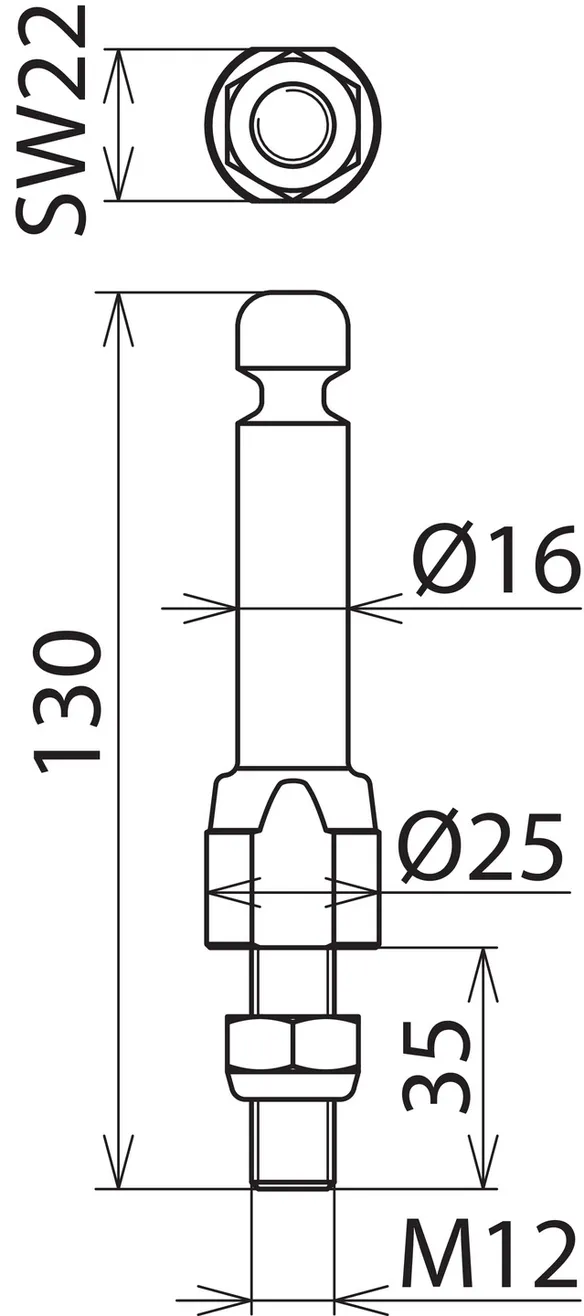

Point fixe avec rainure, avec boulon fileté et écrou

2 Produkte

Art.-Nr. 790251 EFP 16 RN M12 35 SSM

GTIN 4013364089501, Zolltarifnr. (EU): 85359000, Bruttogewicht: 248.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Dimensions	M12 x 35 mm
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k 0,5 s	42,0^*) kA
Courant de court-circuit max. I_k 1 s	29,6^*) kA
Matériau	laiton (CuNi2Si) / gal Sn
Matériau - boulon fileté	INOX A2-70
Matériau - écrou	DIN 985-M12-8 / gal Zn
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensions	M12 x 35 mm
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k 0,5 s	42,0^*) kA
Courant de court-circuit max. I_k 1 s	29,6^*) kA
Norme	DIN VDE 0683-100 (EN/CEI 61230) et DIN 48088-2
Matériau	laiton (CuNi2Si) / gal Sn
Matériau - boulon fileté	INOX A2-70
Matériau - écrou	DIN 985-M12-8 / gal Zn
Couple de serrage	50 ... 65 Nm
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)

Artikel 790251 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 790251 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

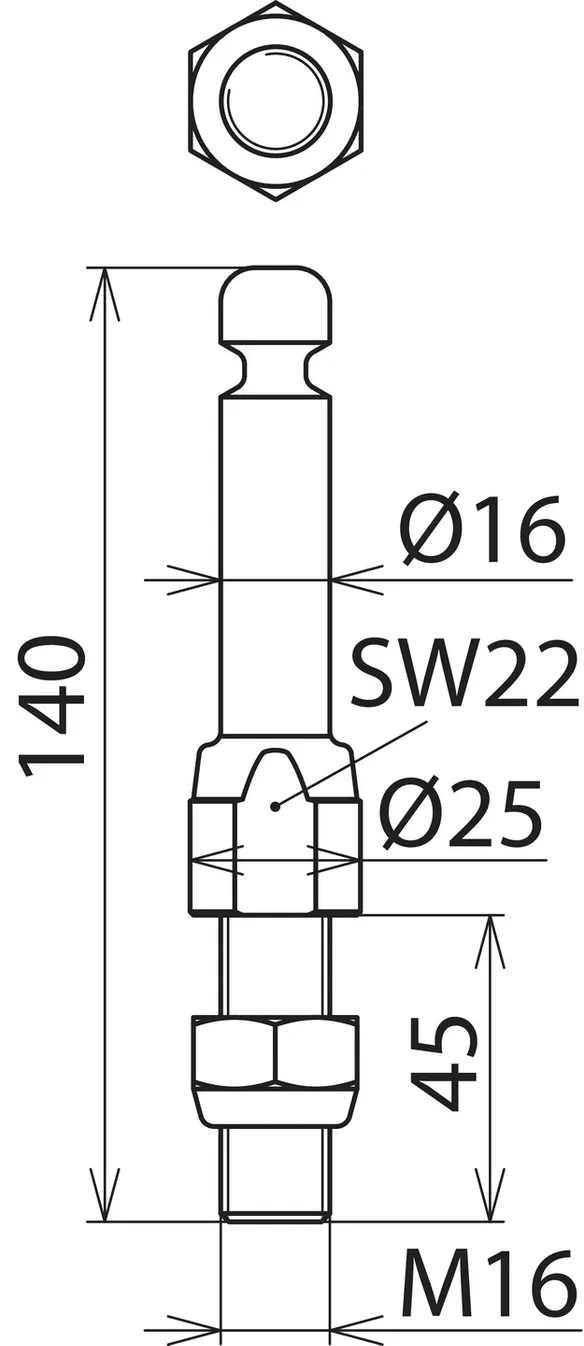

Art.-Nr. 790261 EFP 16 RN M16 45 SSM

GTIN 4013364089525, Zolltarifnr. (EU): 85359000, Bruttogewicht: 277.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Dimensions	M16 x 45 mm
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k 0,5 s	42,0^*) kA
Courant de court-circuit max. I_k 1 s	29,6^*) kA
Matériau	laiton (CuNi2Si) / gal Sn
Matériau - boulon fileté	INOX A2-70
Matériau - écrou	DIN 985-M16-8 / gal Zn
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensions	M16 x 45 mm
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k 0,5 s	42,0^*) kA
Courant de court-circuit max. I_k 1 s	29,6^*) kA
Norme	DIN VDE 0683-100 (EN/CEI 61230) et DIN 48088-2
Matériau	laiton (CuNi2Si) / gal Sn
Matériau - boulon fileté	INOX A2-70
Matériau - écrou	DIN 985-M16-8 / gal Zn
Couple de serrage	100 ... 110 Nm
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)

Artikel 790261 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 790261 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

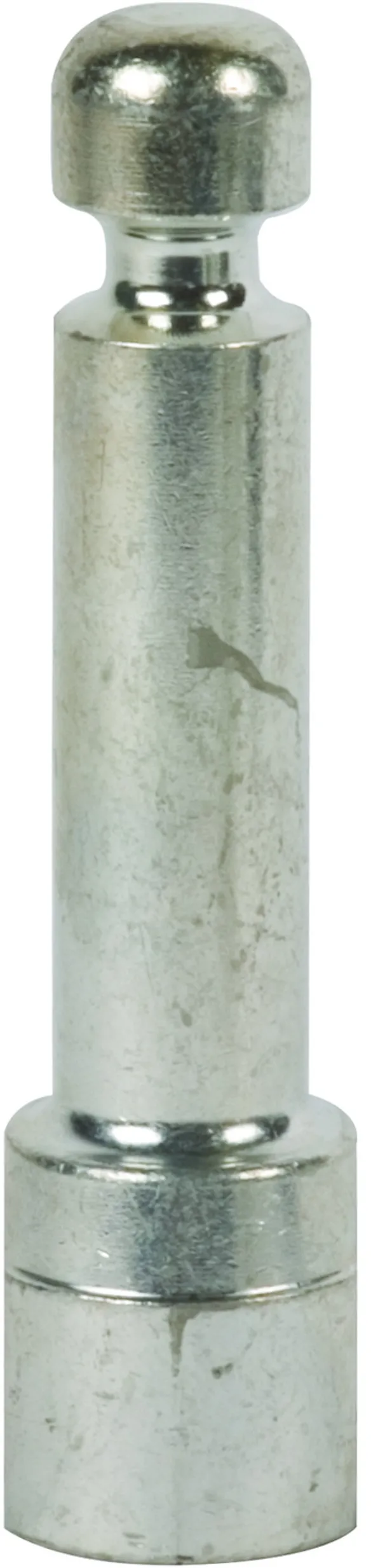

Point fixe avec rainure, avec filetage intérieur

2 Produkte

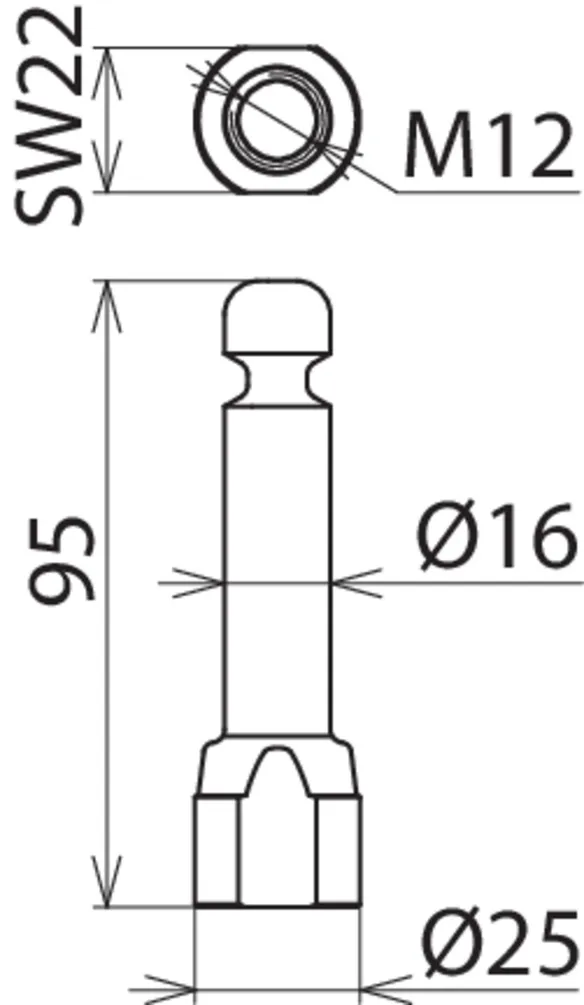

Art.-Nr. 790250 EFP 16 RN M12

GTIN 4013364089495, Zolltarifnr. (EU): 85359000, Bruttogewicht: 193.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Dimensions	M12
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k 0,5 s	42,0^*) kA
Courant de court-circuit max. I_k 1 s	29,6^*) kA
Matériau	laiton (CuNi2Si) / gal Sn
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensions	M12
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k 0,5 s	42,0^*) kA
Courant de court-circuit max. I_k 1 s	29,6^*) kA
Norme	DIN VDE 0683-100 (EN/CEI 61230) et DIN 48088-2
Matériau	laiton (CuNi2Si) / gal Sn
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)

Artikel 790250 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 790250 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 790260 EFP 16 RN M16

GTIN 4013364089518, Zolltarifnr. (EU): 85359000, Bruttogewicht: 180.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Dimensions	M16
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k 0,5 s	42,0^*) kA
Courant de court-circuit max. I_k 1 s	29,6^*) kA
Matériau	laiton (CuNi2Si) / gal Sn
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensions	M16
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k 0,5 s	42,0^*) kA
Courant de court-circuit max. I_k 1 s	29,6^*) kA
Norme	DIN VDE 0683-100 (EN/CEI 61230) et DIN 48088-2
Matériau	laiton (CuNi2Si) / gal Sn
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)
