Plaques de protection isolantes jusqu’à 36 kV

  • Pour protéger contre tout contact accidentel avec des parties sous tension de l'installation avec des tensions nominales de 1 à 36 kV
  • Quatre modèles différents permettent une utilisation sur presque tous les appareillages

Details

lorem ipsum
Conception plaque de protection A4 - fonctionnement manuel.
lorem ipsum

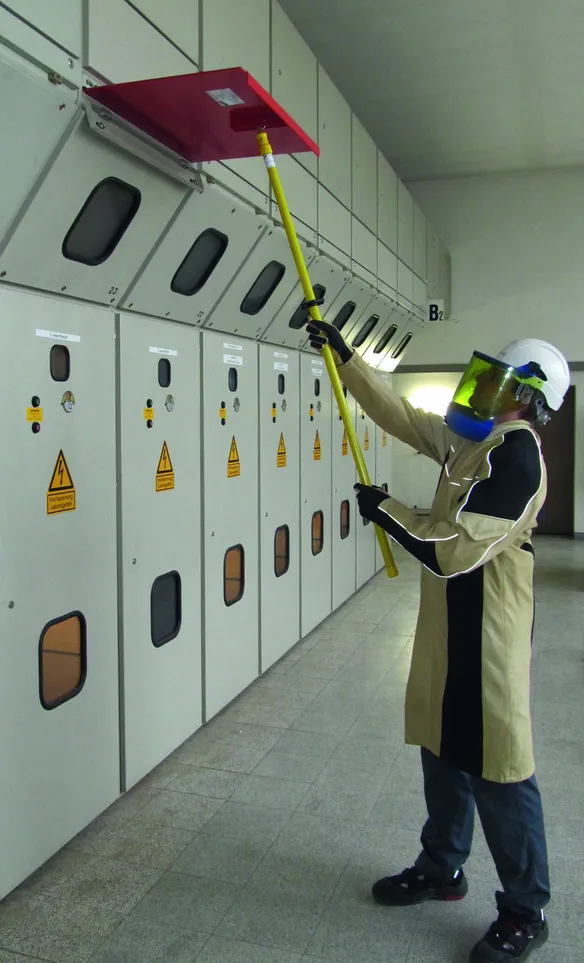

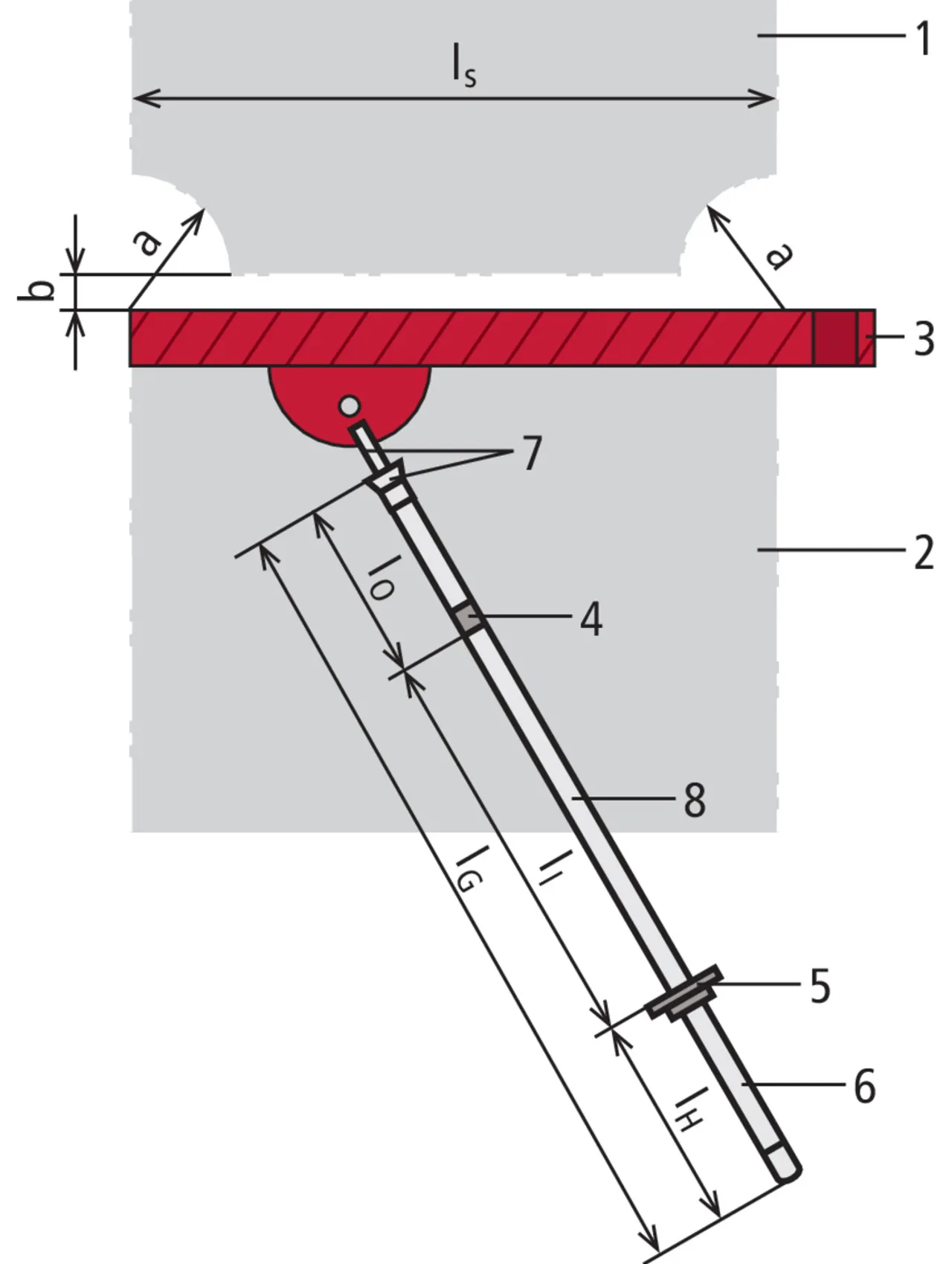

Conception plaque de protection A3 - Fonctionnement avec tige de travail.
lorem ipsum

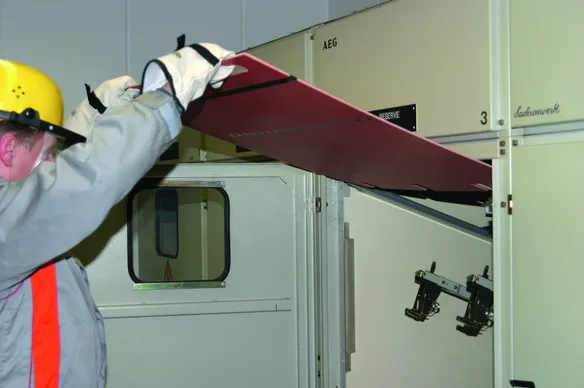

Type de plaque de protection A1 - opération manuelle.
lorem ipsum
Plaque de protection Type A2 - opération manuelle.
lorem ipsum

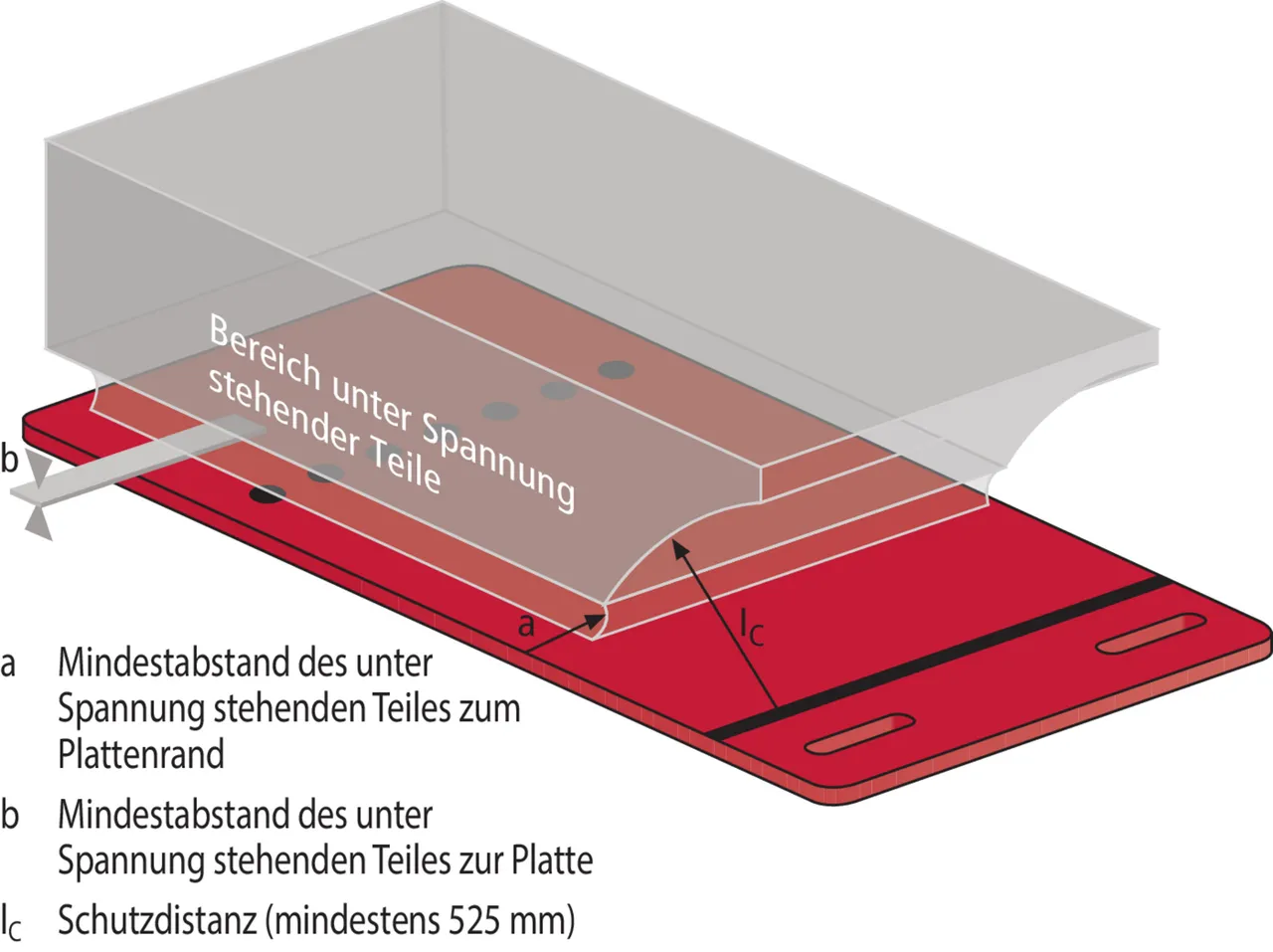

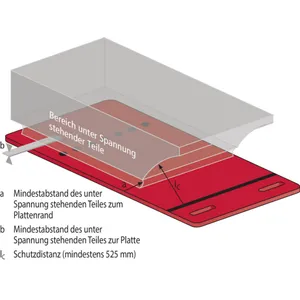

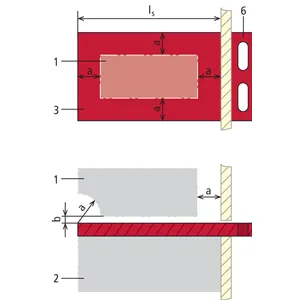

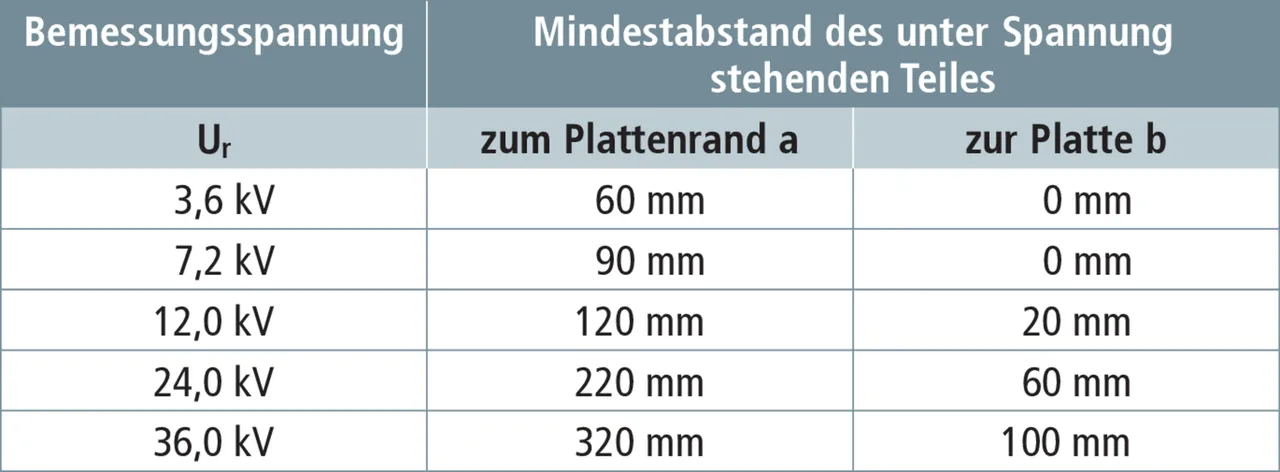

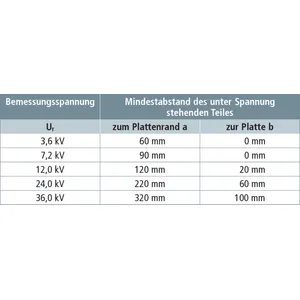

Exemple de la zone de danger avec une A1 de type plaque de protection.
lorem ipsum

Weiterführende Informationen

Verwandte Themen

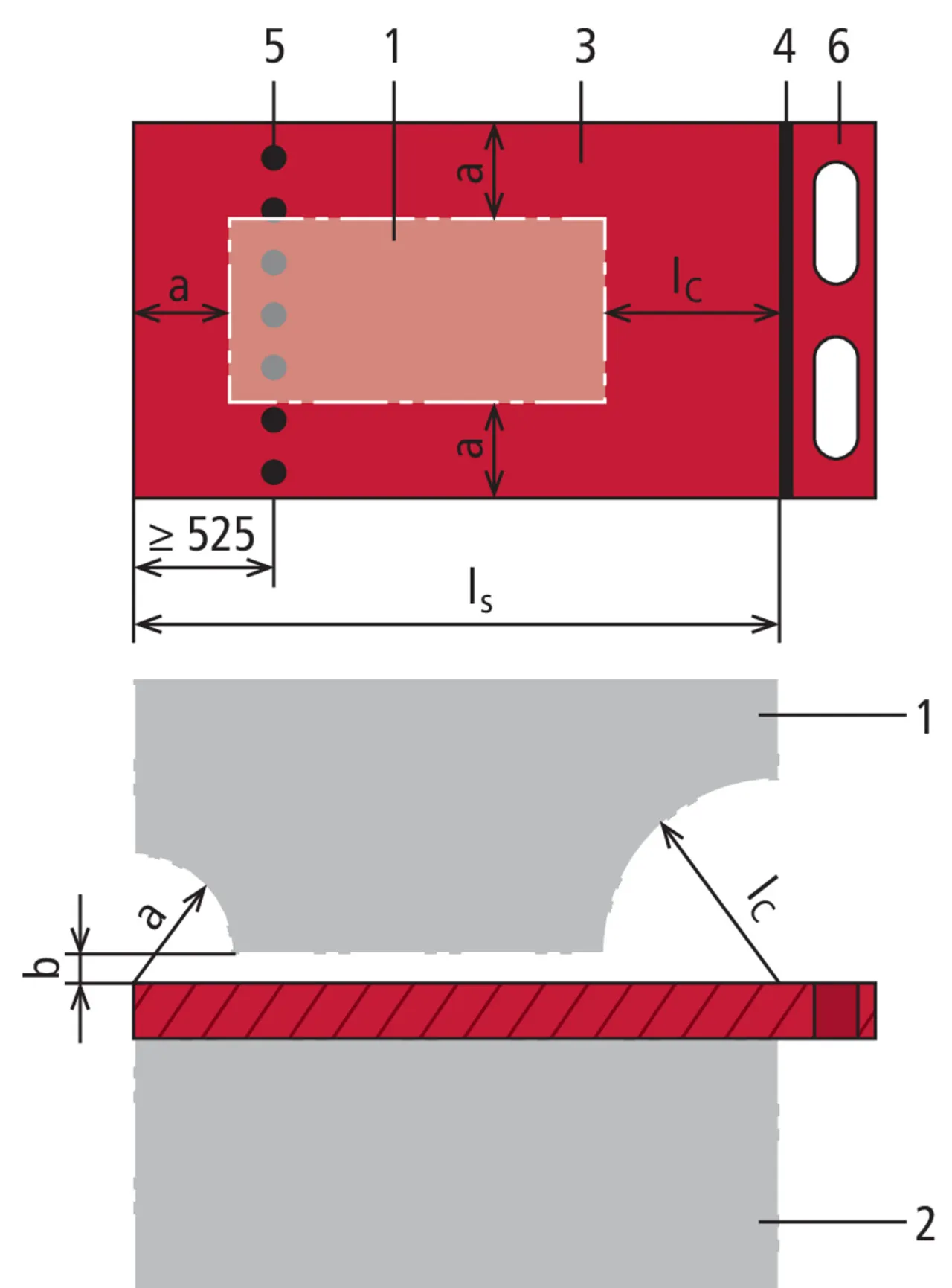

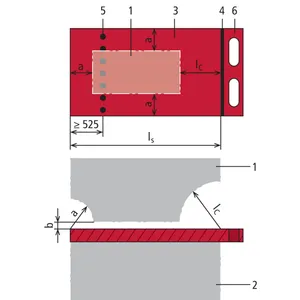

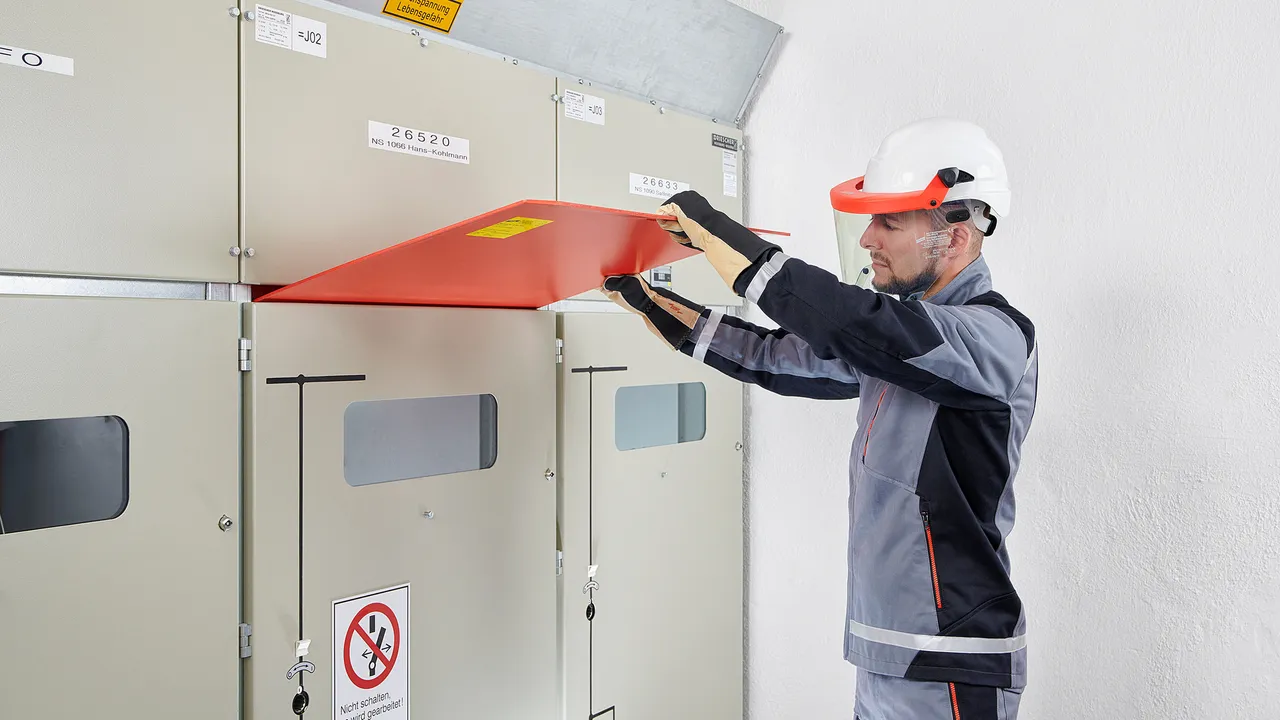

Forme A1

Avec des trous de doigt, et marque limite pour introduire ou extraire à la main sur des rails de guidage.

L'étiquette auxiliaire est une ligne discontinue comprenant au moins la distance de 525 mm du bord arrière de la plaque. Cette marque ne doit pas être recouverte lors du placement de la plaque de protection isolante.
Le marqueur frontière est une ligne solide et est considéré comme une limitation de la poignée pour la partie de protection. Ce marqueur ne doit pas être dépassée lors de l'insertion de la plaque et doit, lorsque la plaque de protection est inséré, pour être au moins 525 mm de distance des parties actives.

1 Produkt

Art.-Nr. 763211 ISP 36 PVC A1...

GTIN 4013364081567, Zolltarifnr. (EU): 39219090, Bruttogewicht: 8.00 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Bemessungsspannung (Ur ) allant jusqu'à 36 kV
Werkstoff PVC dur

Artikel 763211 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 763211 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

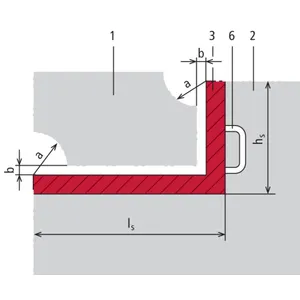

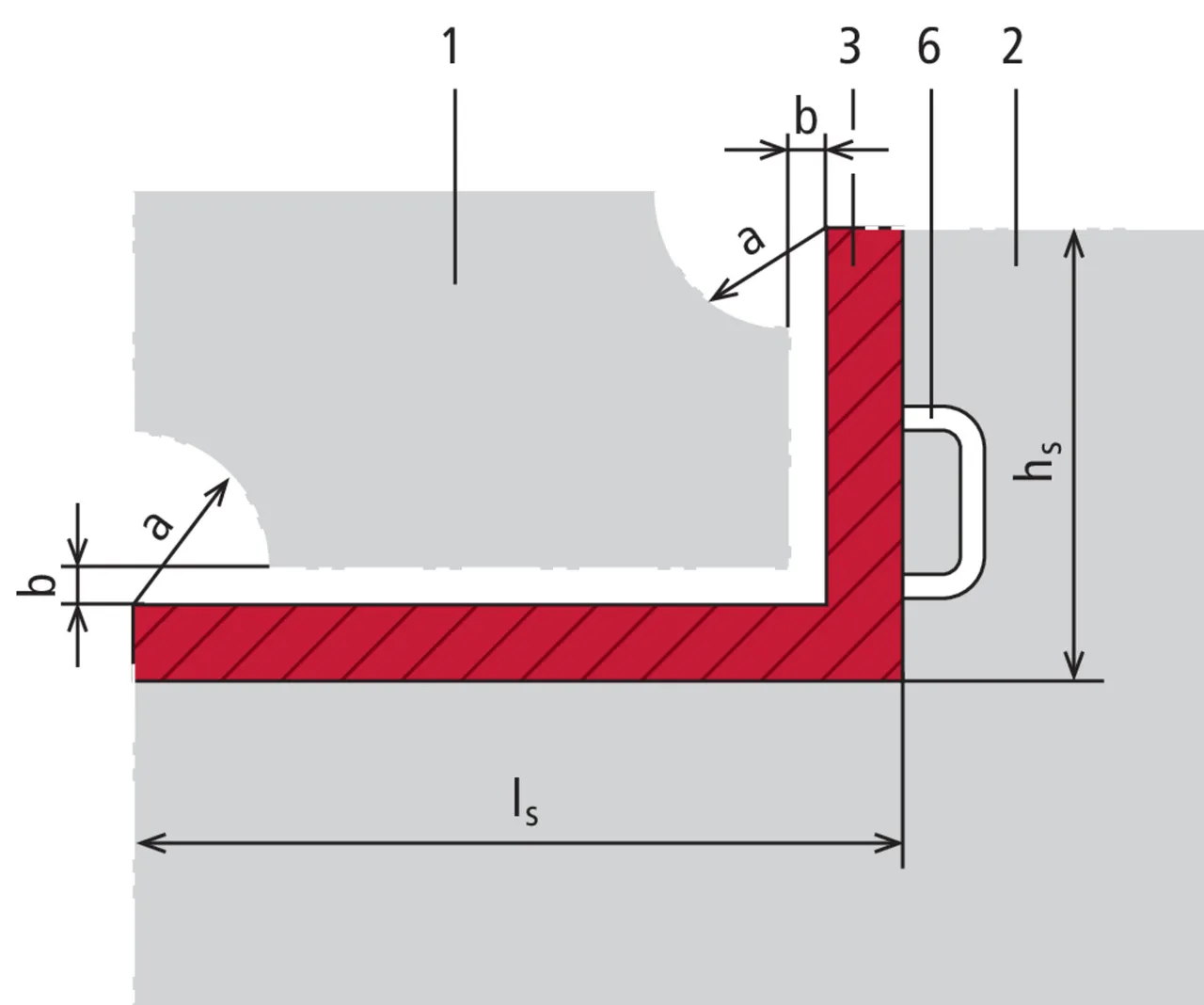

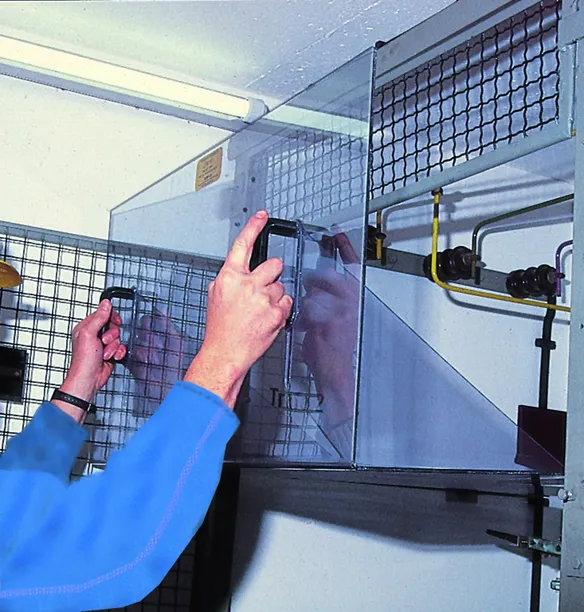

Forme A2

Avec 90 ° poignées et de la main en angle pour insérer ou de retirer à la main sur des rails de guidage. D'autres angles (70 ° ... 270 °) de la poignée sont disponibles sur demande.

La hauteur de la poignée alors ensemble qui sont les parties actives de la plante située au-dessus de la plaque sont complètement recouverts.

1 Produkt

Art.-Nr. 763221 ISP 36 PVC A2...

GTIN 4013364081574, Zolltarifnr. (EU): 39219090, Bruttogewicht: 8.00 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Bemessungsspannung (Ur ) allant jusqu'à 36 kV
Werkstoff PVC dur

Artikel 763221 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 763221 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

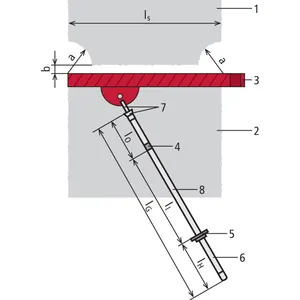

Forme A3

Avec un appareil de prise avec la broche à baïonnette pour l'insertion et le retrait de la tige de travail sur des rails de guidage.

Le type de disque peut également être muni d'un trou allongé et un dispositif de réception (plaque de tourelle). L'opération est ensuite effectuée avec une tige de commande avec la tête de tige de commande.
Lorsque la taille d'entraînement supérieure à 1 m2 opération par deux personnes est nécessaire. Dans ce cas, deux raccords de tige de commande sont nécessaires.
En outre, la plaque peut être fournie pour faciliter la manipulation avec des rouleaux.

1 Produkt

Art.-Nr. 763231 ISP 36 PVC A3...

GTIN 4013364081581, Zolltarifnr. (EU): 39204990, Bruttogewicht: 8.00 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



Technische Daten

Bemessungsspannung (Ur ) allant jusqu'à 36 kV
Werkstoff PVC dur

Artikel 763231 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 763231 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

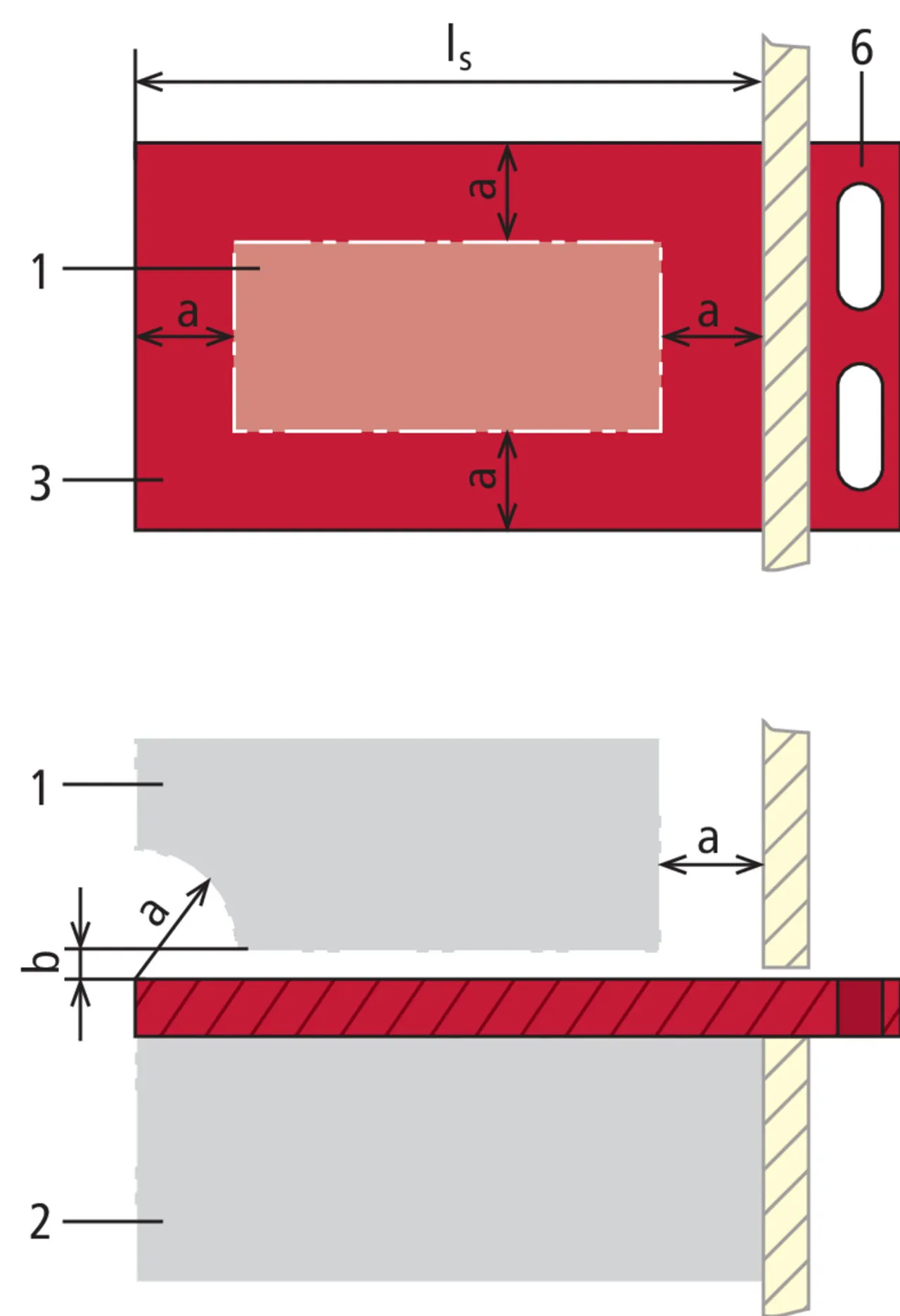

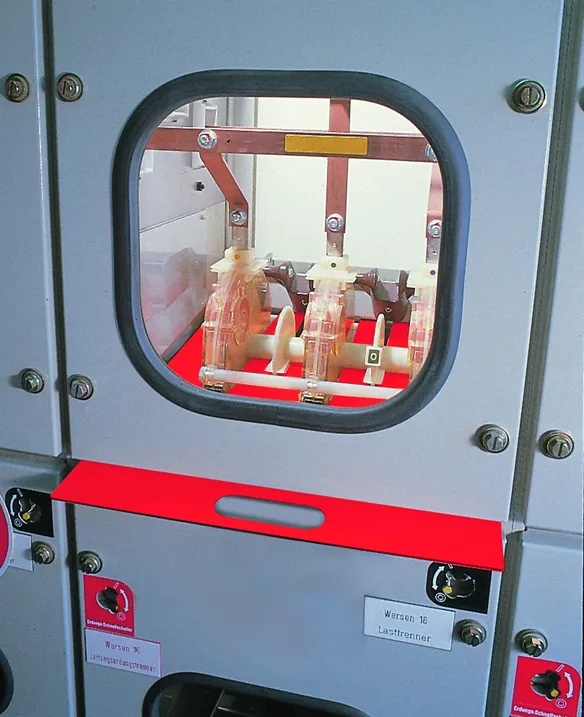

Forme A4
