Regards de visite UF

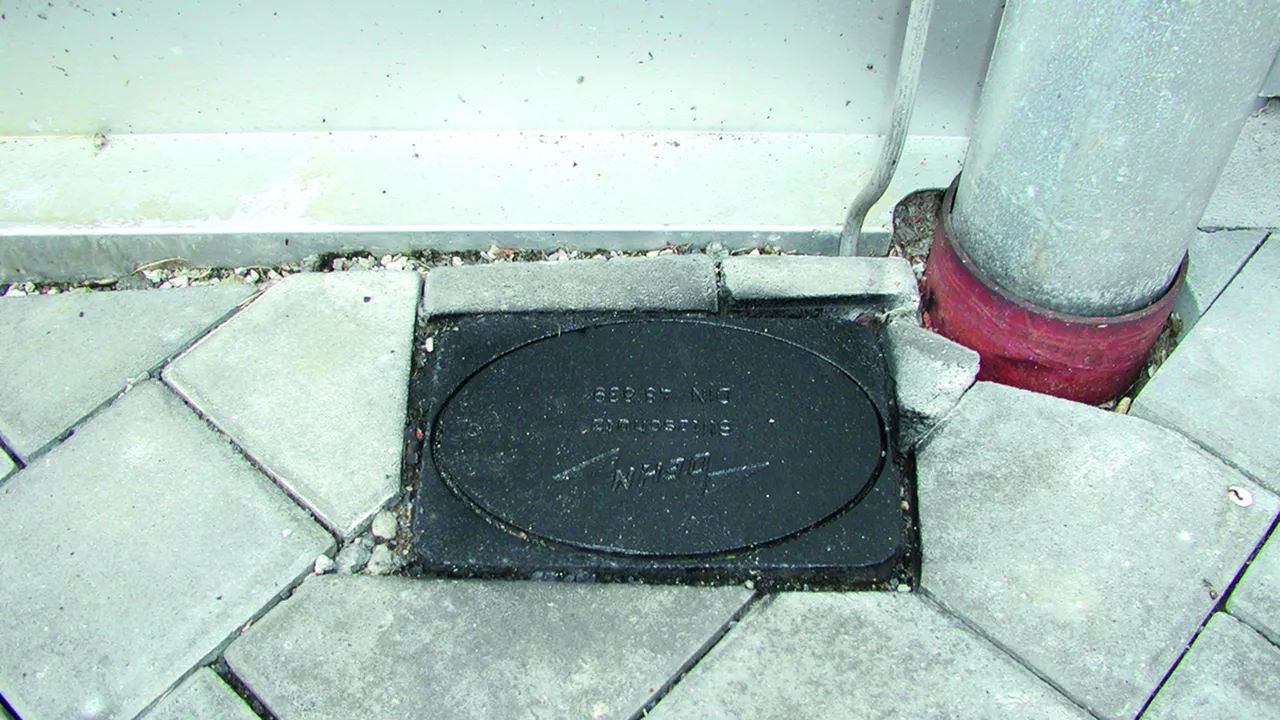

Pour un montage dans la terre, pour déconnecter le conducteur du système de prise de terre lors des mesures.

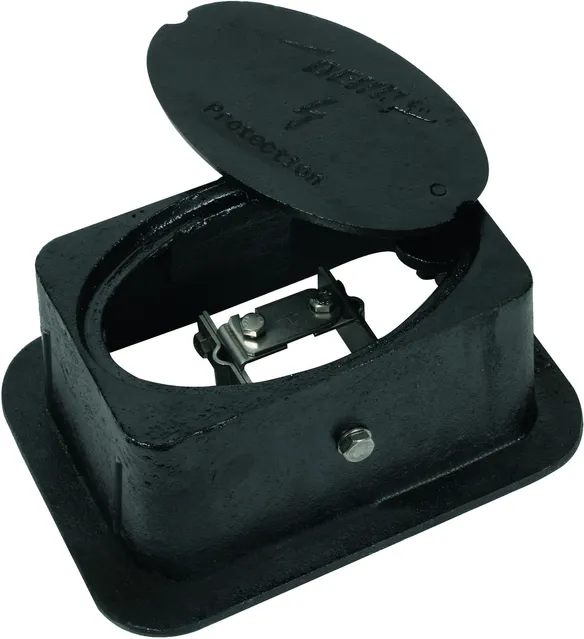

Version GG - avec borne de sectionnement intégrée et facilement accessible

Détachable avec une clé, borne de raccordement pour le conducteur de descente et le conducteur de prise de terre inclus, partie inférieure ouverte (sans fond).

1 Produkt

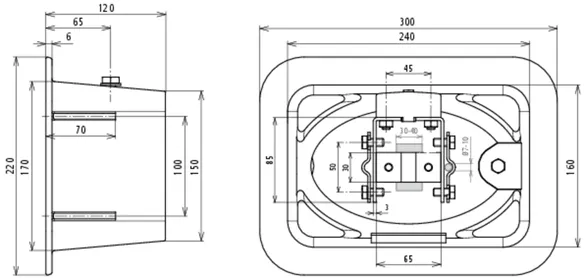

Art.-Nr. 549001 UFTSK 7.10 FL40 300X220X120 GG

GTIN 4013364025554, Zolltarifnr. (EU): 85359000, Bruttogewicht: 6.10 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 549001.stp

      Sie müssen angemeldet sein um 549001.stp herunterzuladen.

      Login
    • 549001.igs

      Sie müssen angemeldet sein um 549001.igs herunterzuladen.

      Login
    • 549001.jt

      Sie müssen angemeldet sein um 549001.jt herunterzuladen.

      Login
    • 549001.dwg

      Sie müssen angemeldet sein um 549001.dwg herunterzuladen.

      Login
    • 549001m_D.dxf

      Sie müssen angemeldet sein um 549001m_D.dxf herunterzuladen.

      Login

Matériau: GG
Dimensions: 300 x 220 x 120 mm
Matériau - point de sectionnement: INOX

produit : DEHN
Type: UFTSK 7.10 FL40 300X220X120 GG
Référence: 549001
ou équivalent

Zertifikate



Technische Daten

Matériau GG
Couleur noir ●
Dimensions 300 x 220 x 120 mm
Plage de serrage rd/pl 7-10 / 30-40 mm
Charge max. autorisée 40 kN

Artikel 549001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 549001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

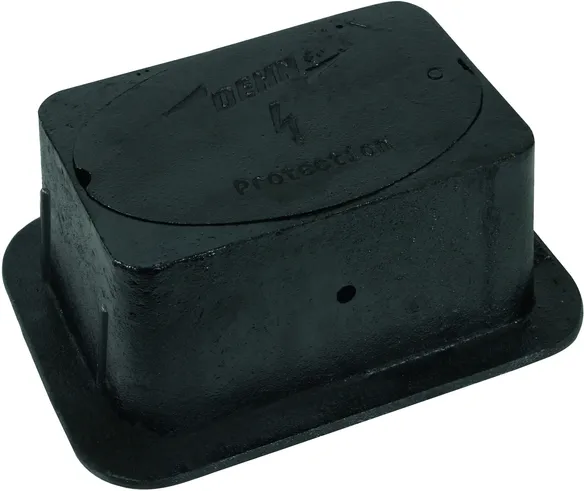

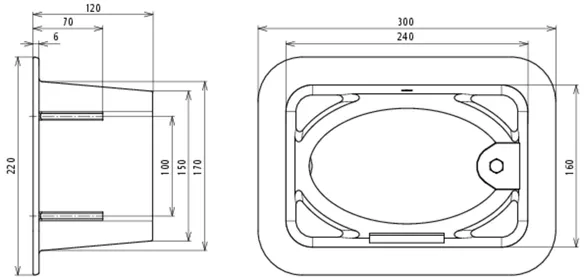

Version GG - sans borne de sectionnement

Partie inférieure ouverte (sans fond).

1 Produkt

Art.-Nr. 549000 UFTSK 300X220X120 GG

GTIN 4013364025547, Zolltarifnr. (EU): 85389099, Bruttogewicht: 6.20 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 549000.stp

      Sie müssen angemeldet sein um 549000.stp herunterzuladen.

      Login
    • 549000.igs

      Sie müssen angemeldet sein um 549000.igs herunterzuladen.

      Login
    • 549000.jt

      Sie müssen angemeldet sein um 549000.jt herunterzuladen.

      Login
    • 549000.dwg

      Sie müssen angemeldet sein um 549000.dwg herunterzuladen.

      Login
    • 549000m_D.dxf

      Sie müssen angemeldet sein um 549000m_D.dxf herunterzuladen.

      Login

Matériau: GG
Dimensions: 300 x 220 x 120 mm

produit : DEHN
Type: UFTSK 300X220X120 GG
Référence: 549000
ou équivalent

Zertifikate



Technische Daten

Matériau GG
Couleur noir ●
Dimensions 300 x 220 x 120 mm
Charge max. autorisée 40 kN

Artikel 549000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 549000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

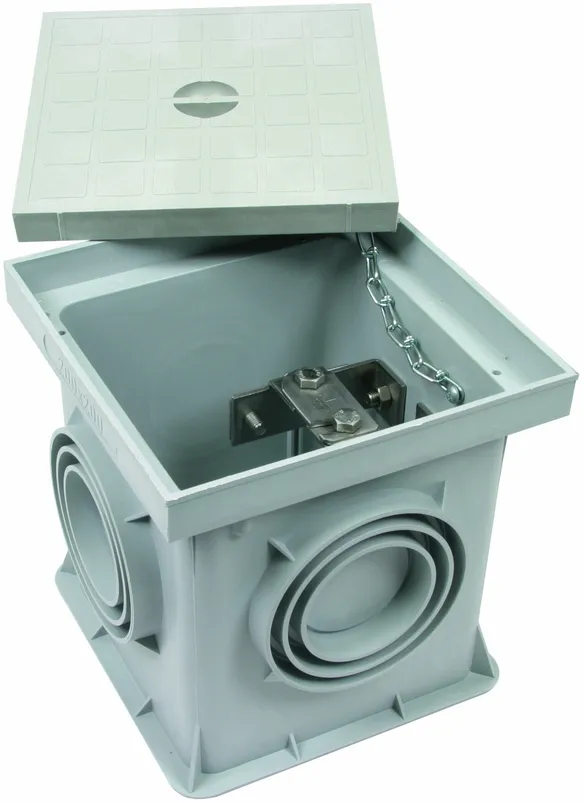

Version en matière plastique - avec borne de sectionnement intégrée et facilement accessible

Détachable avec une clé, borne de raccordement pour le conducteur de descente et le conducteur de prise de terre inclus, partie inférieure ouverte (sans fond).

1 Produkt

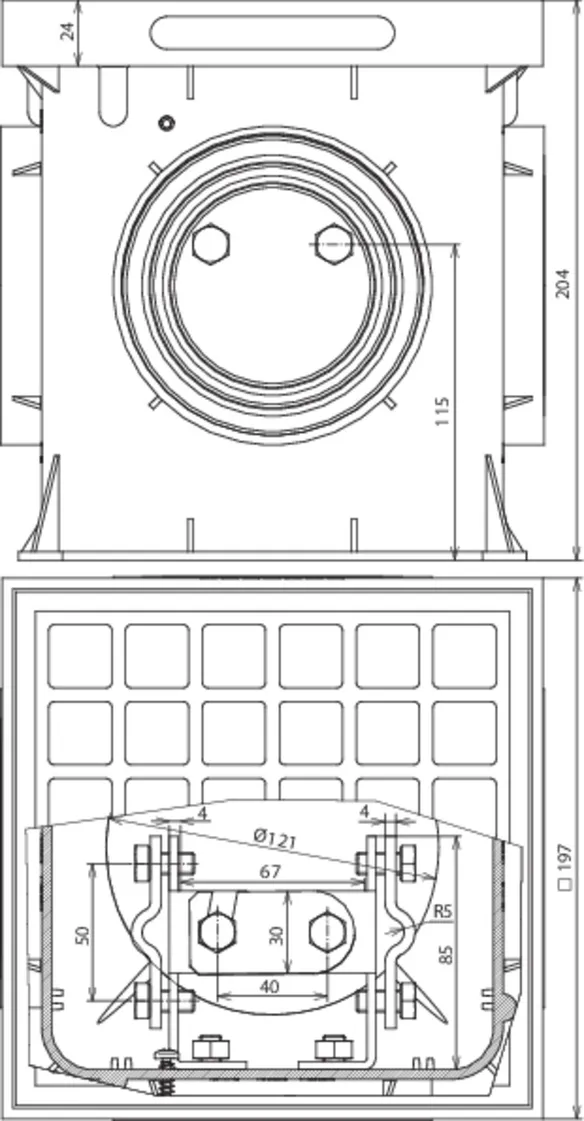

Art.-Nr. 549050 UFTSK 7.10 FL40 197X197X204 K

GTIN 4013364128217, Zolltarifnr. (EU): 85359000, Bruttogewicht: 2.18 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 549050.stp

      Sie müssen angemeldet sein um 549050.stp herunterzuladen.

      Login
    • 549050.igs

      Sie müssen angemeldet sein um 549050.igs herunterzuladen.

      Login
    • 549050.jt

      Sie müssen angemeldet sein um 549050.jt herunterzuladen.

      Login
    • 549050.dwg

      Sie müssen angemeldet sein um 549050.dwg herunterzuladen.

      Login
    • 549050m_D.dxf

      Sie müssen angemeldet sein um 549050m_D.dxf herunterzuladen.

      Login
Boîtes de sectionnement UF Version plastique
Boîtes de sectionnement UF
pour montage en sous-sol
Avec point de sectionnement intégré et facilement accessible
(avec une clé détachable), raccordement pour la mise à la terre et le câble de terre inclus,
ouvert dessous (sans sol).

Matériau: matière plastique
Dimensions: 197 x 197 x 204 mm
Matériau - point de sectionnement: INOX

produit : DEHN
Type: UFTSK 7.10 FL40 197X197X204 K
Référence: 549050
ou équivalent

Zertifikate



Technische Daten

Matériau matière plastique
Couleur gris ●
Dimensions 197 x 197 x 204 mm
Plage de serrage rd/pl 7-10 / 30-40 mm
Charge max. autorisée 15 kN

Artikel 549050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 549050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

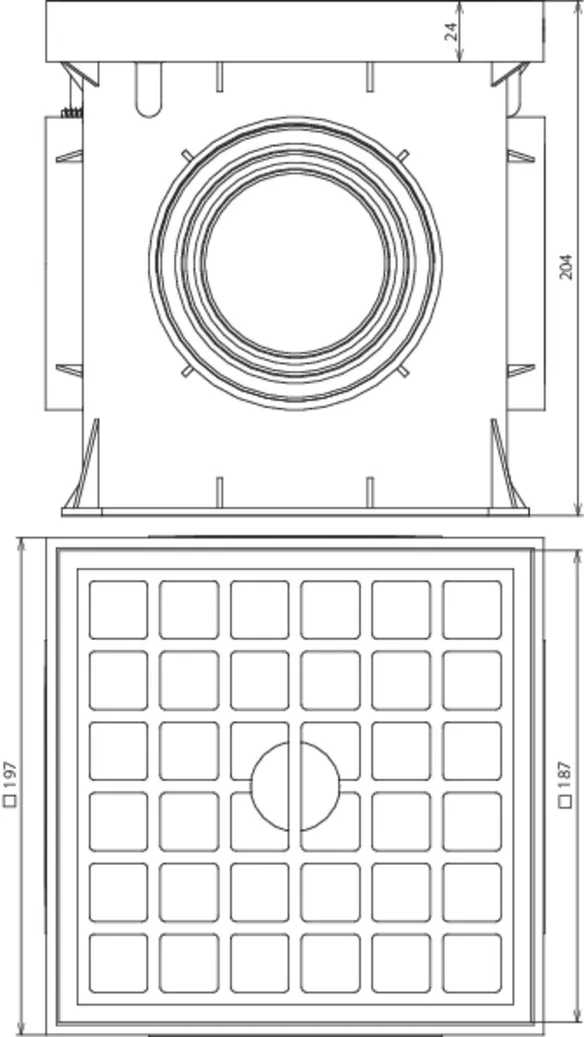

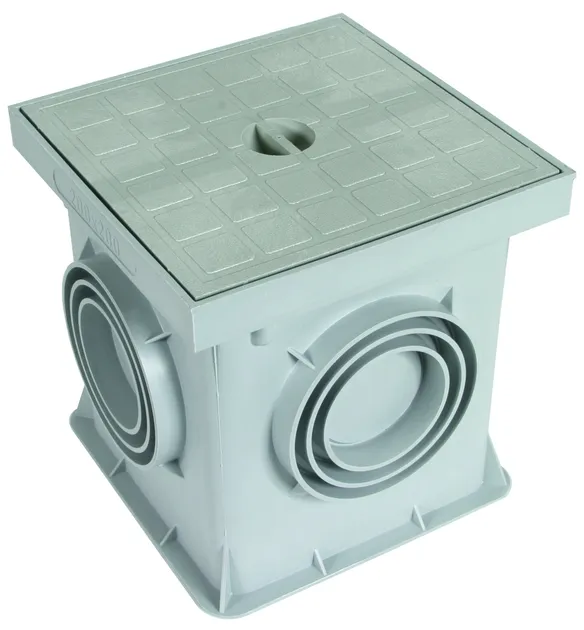

Version en matière plastique - sans borne de sectionnement

Partie inférieure ouverte (sans fond).

1 Produkt

Art.-Nr. 549051 UFTSK 197X197X204 K

GTIN 4013364128224, Zolltarifnr. (EU): 85389099, Bruttogewicht: 1.66 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 549051.stp

      Sie müssen angemeldet sein um 549051.stp herunterzuladen.

      Login
    • 549051.igs

      Sie müssen angemeldet sein um 549051.igs herunterzuladen.

      Login
    • 549051.jt

      Sie müssen angemeldet sein um 549051.jt herunterzuladen.

      Login
    • 549051.dwg

      Sie müssen angemeldet sein um 549051.dwg herunterzuladen.

      Login
    • 549051m_D.dxf

      Sie müssen angemeldet sein um 549051m_D.dxf herunterzuladen.

      Login

Matériau: matière plastique
Dimensions: 197 x 197 x 204 mm

produit : DEHN
Type: UFTSK 197X197X204 K
Référence: 549051
ou équivalent

Zertifikate



Technische Daten

Matériau matière plastique
Couleur gris ●
Dimensions 197 x 197 x 204 mm
Charge max. autorisée 15 kN

Artikel 549051 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 549051 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

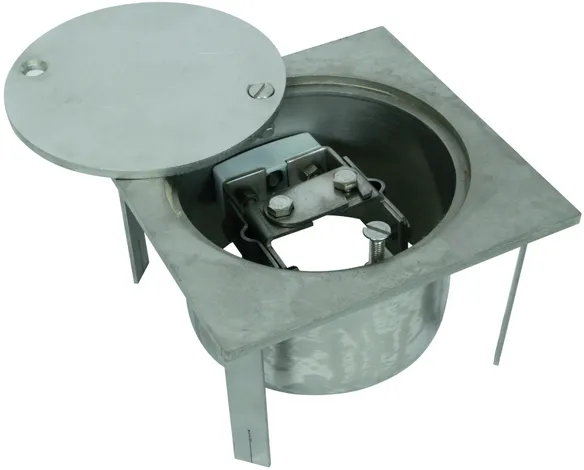

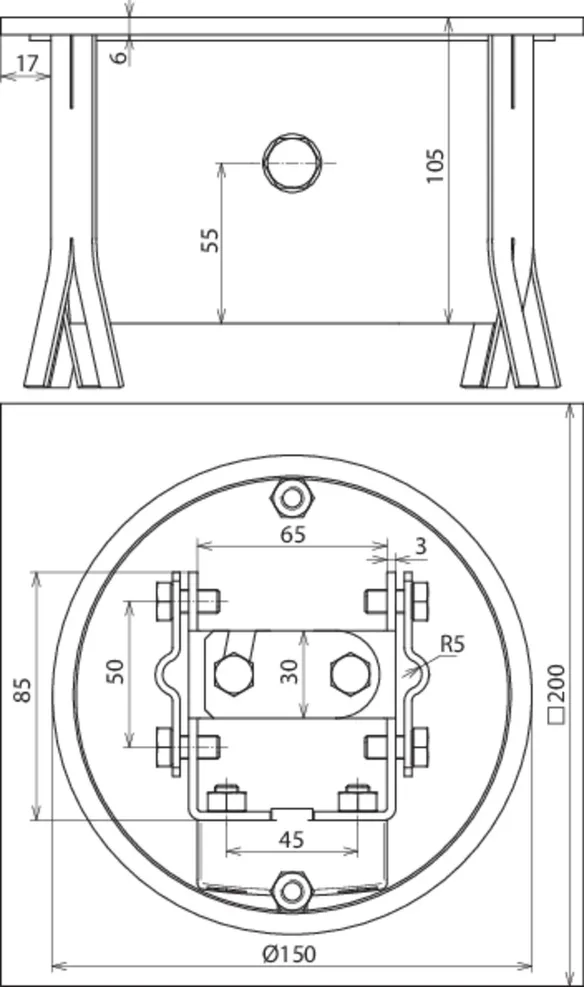

Version en INOX – avec borne de sectionnement intégrée et facilement accessible

Détachable avec une clé, borne de raccordement pour le conducteur de descente et le conducteur de prise de terre inclus, partie inférieure ouverte (sans fond).

1 Produkt

Art.-Nr. 549090 UFTSK 7.10 FL40 200X200X105 V2A

GTIN 4013364128231, Zolltarifnr. (EU): 85359000, Bruttogewicht: 3.73 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 549090.stp

      Sie müssen angemeldet sein um 549090.stp herunterzuladen.

      Login
    • 549090.igs

      Sie müssen angemeldet sein um 549090.igs herunterzuladen.

      Login
    • 549090.jt

      Sie müssen angemeldet sein um 549090.jt herunterzuladen.

      Login
    • 549090.dwg

      Sie müssen angemeldet sein um 549090.dwg herunterzuladen.

      Login
    • 549090m_D.dxf

      Sie müssen angemeldet sein um 549090m_D.dxf herunterzuladen.

      Login
Boîtes de sectionnement UF Version INOX
Boîtes de sectionnement UF
pour montage en sous-sol
Avec point de sectionnement intégré et facilement accessible
(avec une clé détachable), raccordement pour la mise à la terre et le câble de terre inclus,
ouvert dessous (sans sol).

Matériau: INOX
Dimensions: 200 x 200 x 105 mm
Matériau - point de sectionnement: INOX

produit : DEHN
Type: UFTSK 7.10 FL40 200X200X105 V2A
Référence: 549090
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Dimensions 200 x 200 x 105 mm
Plage de serrage rd/pl 7-10 / 30-40 mm
Charge max. autorisée 40 kN

Artikel 549090 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 549090 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

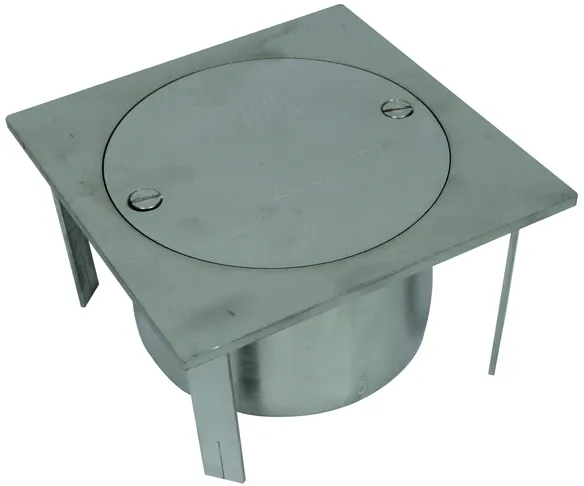

Version en INOX - sans borne de sectionnement

Partie inférieure ouverte (sans fond).

1 Produkt

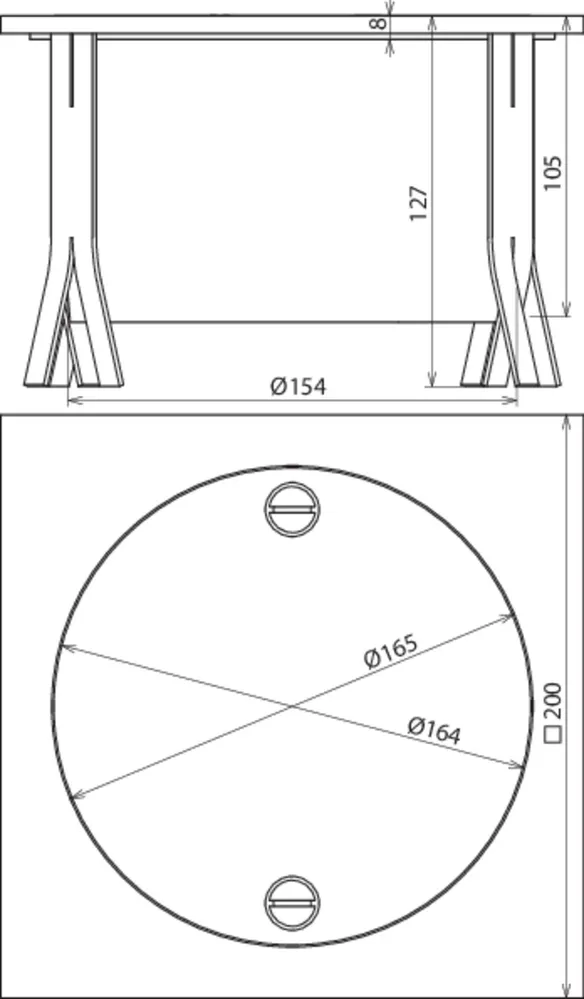

Art.-Nr. 549091 UFTSK 200X200X105 V2A

GTIN 4013364128248, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.15 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 549091.stp

      Sie müssen angemeldet sein um 549091.stp herunterzuladen.

      Login
    • 549091.igs

      Sie müssen angemeldet sein um 549091.igs herunterzuladen.

      Login
    • 549091.jt

      Sie müssen angemeldet sein um 549091.jt herunterzuladen.

      Login
    • 549091.dwg

      Sie müssen angemeldet sein um 549091.dwg herunterzuladen.

      Login
    • 549091m_D.dxf

      Sie müssen angemeldet sein um 549091m_D.dxf herunterzuladen.

      Login

Matériau: INOX
Dimensions: 200 x 200 x 105 mm

produit : DEHN
Type: UFTSK 200X200X105 V2A
Référence: 549091
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Dimensions 200 x 200 x 105 mm
Charge max. autorisée 40 kN

Artikel 549091 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 549091 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
