Raccords SVP pour raccordements en surface et sous terre

Raccords SVP pour raccordement perpendiculaire et parallèle, avec partie supérieure fendue (retrait des vis superflu).

Sans plaquette intermédiaire

2 Produkte

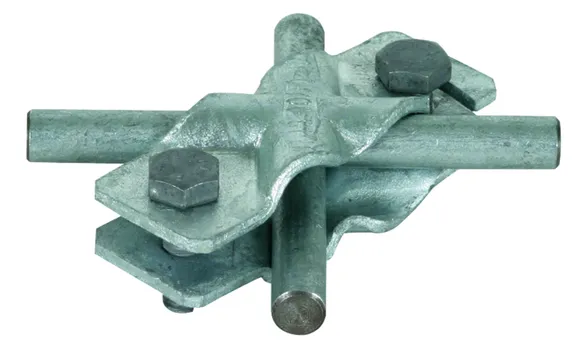

Art.-Nr. 308060 SVPK 8.10 8.10 FL30 STTZN

GTIN 4013364066281, Zolltarifnr. (EU): 85359000, Bruttogewicht: 139.80 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 308060.stp

      Sie müssen angemeldet sein um 308060.stp herunterzuladen.

      Login
    • 308060.igs

      Sie müssen angemeldet sein um 308060.igs herunterzuladen.

      Login
    • 308060.jt

      Sie müssen angemeldet sein um 308060.jt herunterzuladen.

      Login
    • 308060.dwg

      Sie müssen angemeldet sein um 308060.dwg herunterzuladen.

      Login

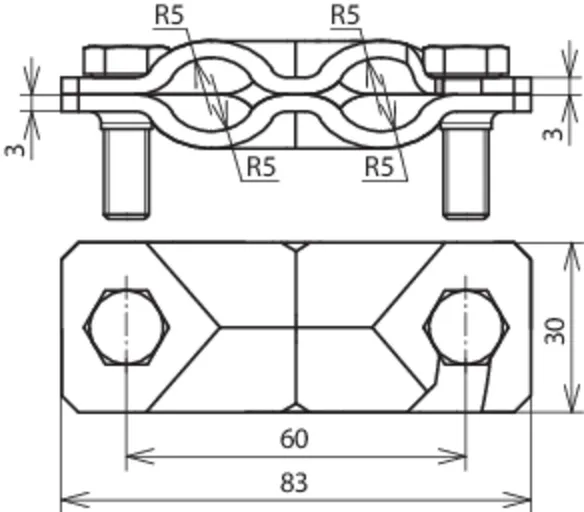

    • 308060m_D.dxf

      Sie müssen angemeldet sein um 308060m_D.dxf herunterzuladen.

      Login

Matériau - borne: St/tZn
Plage de serrage rd/rd: 8-10 / 8-10 mm
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Normes: NF EN 62561-1

produit : DEHN
Type: SVPK 8.10 8.10 FL30 STTZN
Référence: 308060
ou équivalent

Zertifikate



Technische Daten

Matériau - borne St/tZn
Plage de serrage rd/rd 8-10 / 8-10 mm
Plage de serrage rd/pl 8-10 / 30 mm
Plage de serrage pl/pl 30 / 30 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 308060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308069 SVPK 8.10 8.10 FL30 V4A

GTIN 4013364246720, Zolltarifnr. (EU): 85359000, Bruttogewicht: 140.00 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 308069.stp

      Sie müssen angemeldet sein um 308069.stp herunterzuladen.

      Login
    • 308069.igs

      Sie müssen angemeldet sein um 308069.igs herunterzuladen.

      Login
    • 308069.jt

      Sie müssen angemeldet sein um 308069.jt herunterzuladen.

      Login
    • 308069.dwg

      Sie müssen angemeldet sein um 308069.dwg herunterzuladen.

      Login

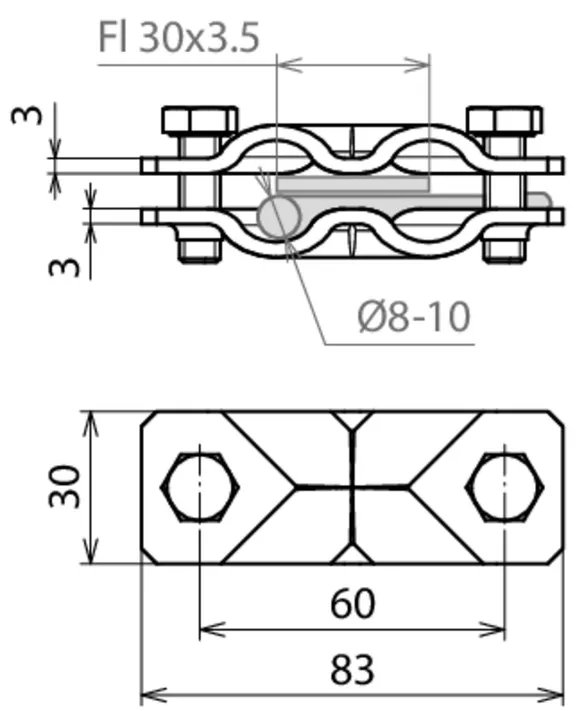

    • 308069m_D.dxf

      Sie müssen angemeldet sein um 308069m_D.dxf herunterzuladen.

      Login

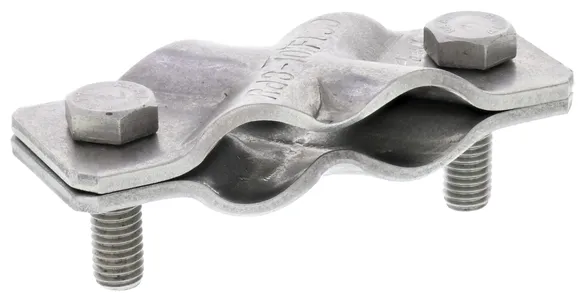

Borne SVP sans plaquette intermédiaire INOX (V4A)
Bornes SVP pour raccordements en surface et
sous terre perpendiculaires et parallèles
avec partie supérieure fendue
(il n’est pas nécessaire de retirer les vis)
Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 8-10 / 8-10 mm
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Normes: DIN EN 62561-1

produit : DEHN
Type: SVPK 8.10 8.10 FL30 V4A
Référence: 308069
ou équivalent

Zertifikate



Technische Daten

Matériau - borne INOX (V4A)
Plage de serrage rd/rd 8-10 / 8-10 mm
Plage de serrage rd/pl 8-10 / 30 mm
Plage de serrage pl/pl 30 / 30 mm
Normes DIN EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 308069 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308069 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Avec plaquette intermédiaire (fendue)

1 Produkt

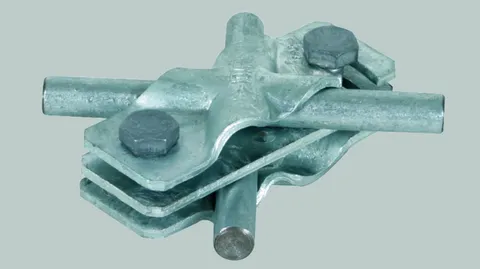

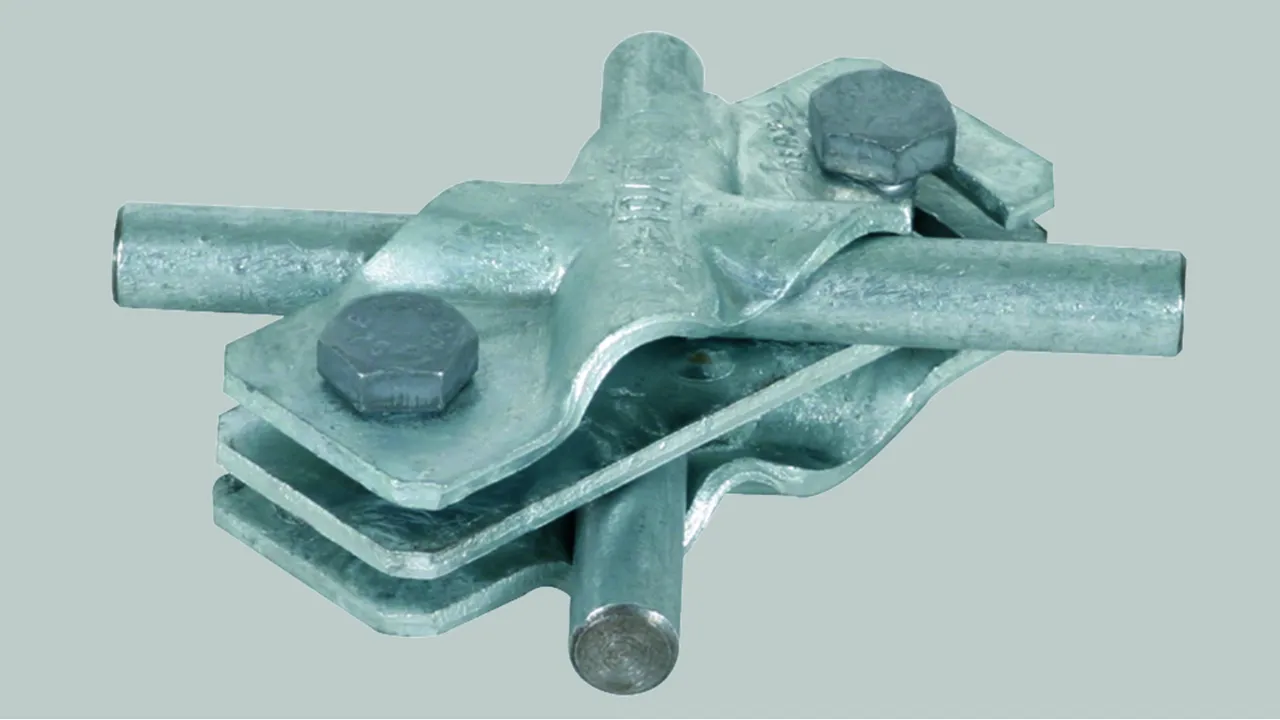

Art.-Nr. 308070 SVPK 8.10 8.10 FL30 ZP STTZN

GTIN 4013364066298, Zolltarifnr. (EU): 85359000, Bruttogewicht: 199.50 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 308070.stp

      Sie müssen angemeldet sein um 308070.stp herunterzuladen.

      Login
    • 308070.igs

      Sie müssen angemeldet sein um 308070.igs herunterzuladen.

      Login
    • 308070.jt

      Sie müssen angemeldet sein um 308070.jt herunterzuladen.

      Login
    • 308070.dwg

      Sie müssen angemeldet sein um 308070.dwg herunterzuladen.

      Login
    • 308070m_D.dxf

      Sie müssen angemeldet sein um 308070m_D.dxf herunterzuladen.

      Login

Matériau - borne: St/tZn
Plage de serrage rd/rd: 8-10 / 8-10 mm
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: SVPK 8.10 8.10 FL30 ZP STTZN
Référence: 308070
ou équivalent

Zertifikate



Technische Daten

Matériau - borne St/tZn
Plage de serrage rd/rd 8-10 / 8-10 mm
Plage de serrage rd/pl 8-10 / 30 mm
Plage de serrage pl/pl 30 / 30 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 308070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
