DEHNshield ZP

Parafoudre combiné type 1 + type 2 + type 3 selon DIN EN 61643-11
Montage simple, rapide et sans outillage grâce à la technique de raccordement Click + Power pour contact sur barre omnibus et borne de mise à la terre enfichable dans certains cas
Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Solution idéale pour satisfaire aux exigences des directives VDE-AR-N 4100 et VDE 0100-443/534
Conception peu encombrante avec une largeur étroite de 38 mm seulement pour une installation compacte avec borne d’alimentation ou disjoncteur intégré
Variante SG ou LSG à alimentation électrique avec protection contre la surcharge 230 V intégrée (L et N) à la fois pour SpAS et PTC selon VDE-AR-N 4100
Protège l’ensemble du système électrique au plus prêt du point d’alimentation
Surveillance du fonctionnement de tous les chemins de protection et affichage des défauts grâce à un voyant mécanique vert/rouge dans la fenêtre
Extinction sélective des coupe-circuits à partir de 35 A gG et jusqu’à 25 kAeff du courant de court-circuit
Satisfait aux exigences relatives à la capacité de décharge du courant de foudre selon DIN VDE 0100-534

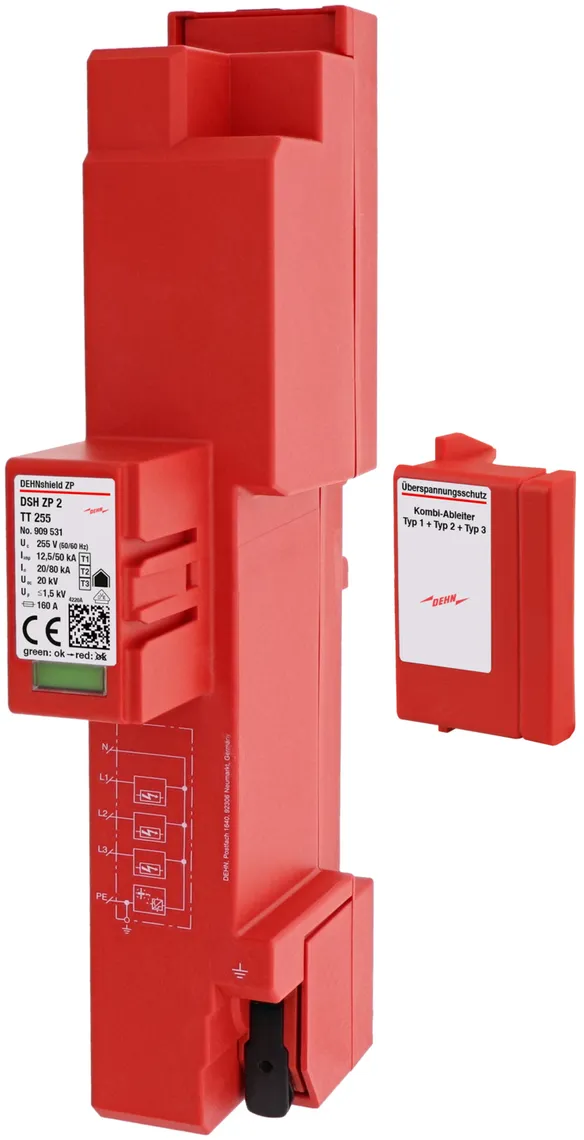

DEHNshield ZP 2 TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments d’habitation avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Produit

Référence de la pièce 909531 DSH ZP 2 TT 255

GTIN 4013364424807, Clients tariffs no (UE): 85363090, Poids brut: 610.48 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

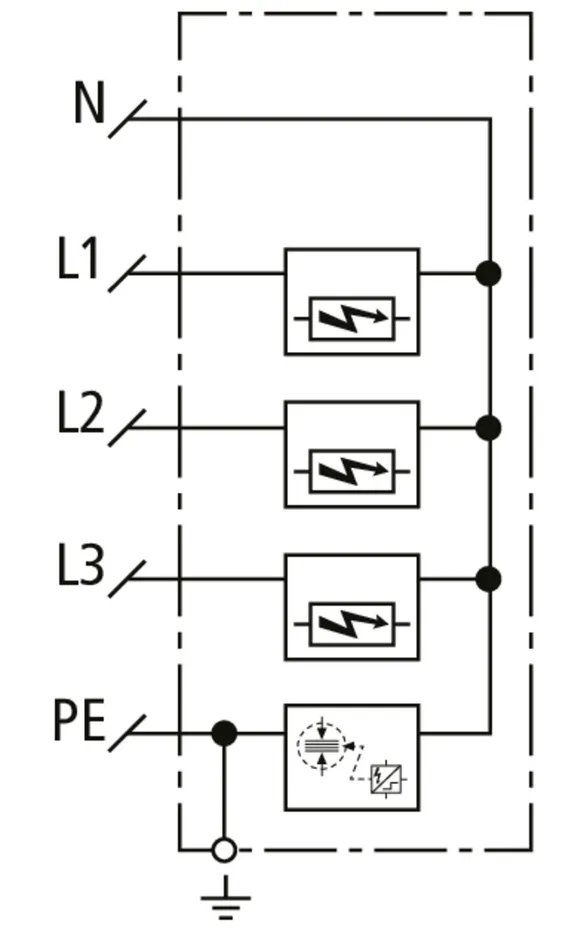

Parafoudre combiné DEHNshield DSH ZP 2 TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S

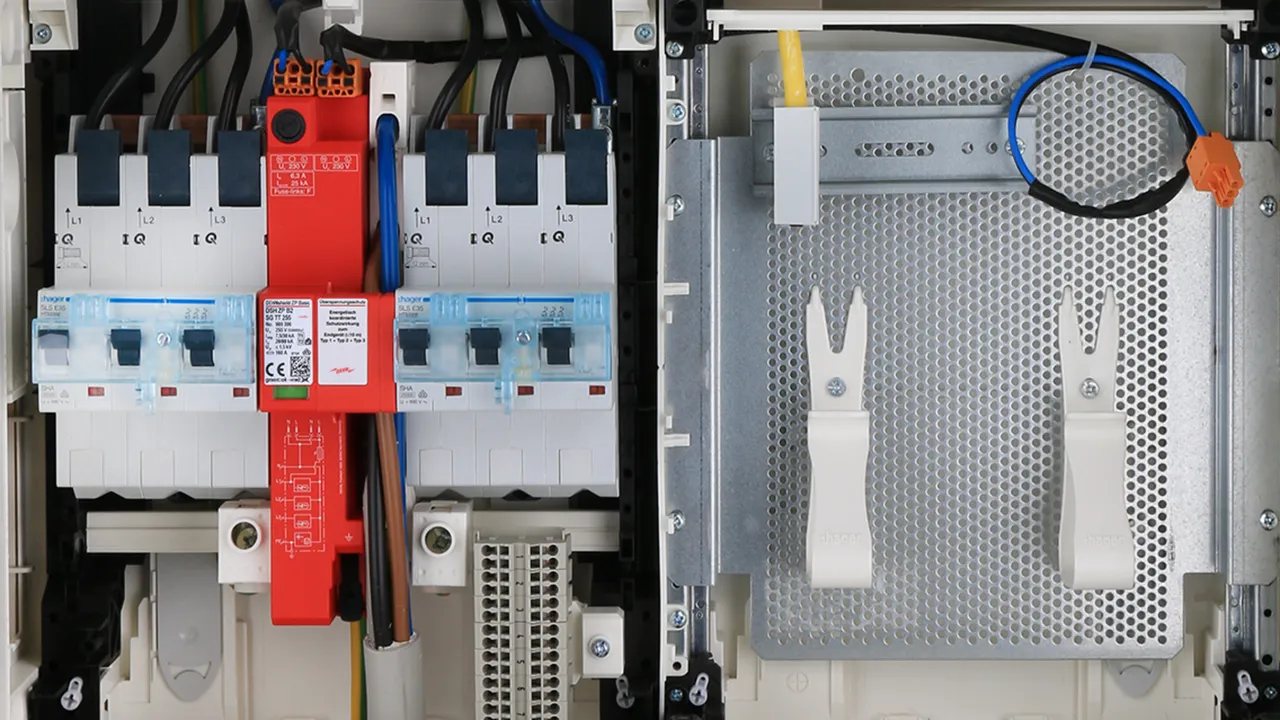

Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux

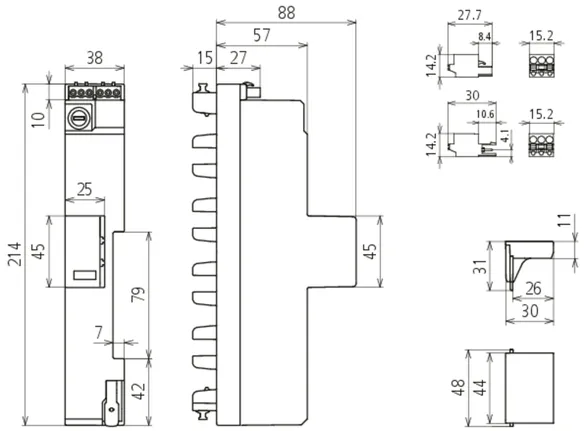

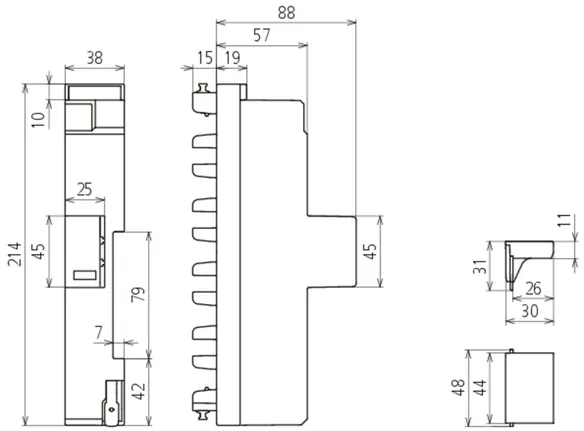

Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 TT 255
Référence: 909531
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Le produit 909531 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909531 a été ajouté au panier.

Aller à la boutique en ligne

DEHNshield ZP 2 SG TT 255

1 Produit

Référence de la pièce 909631 DSH ZP 2 SG TT 255

GTIN 4013364424739, Clients tariffs no (UE): 85363090, Poids brut: 652.09 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

Parafoudre combiné DEHNshield DSH ZP 2 SG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11

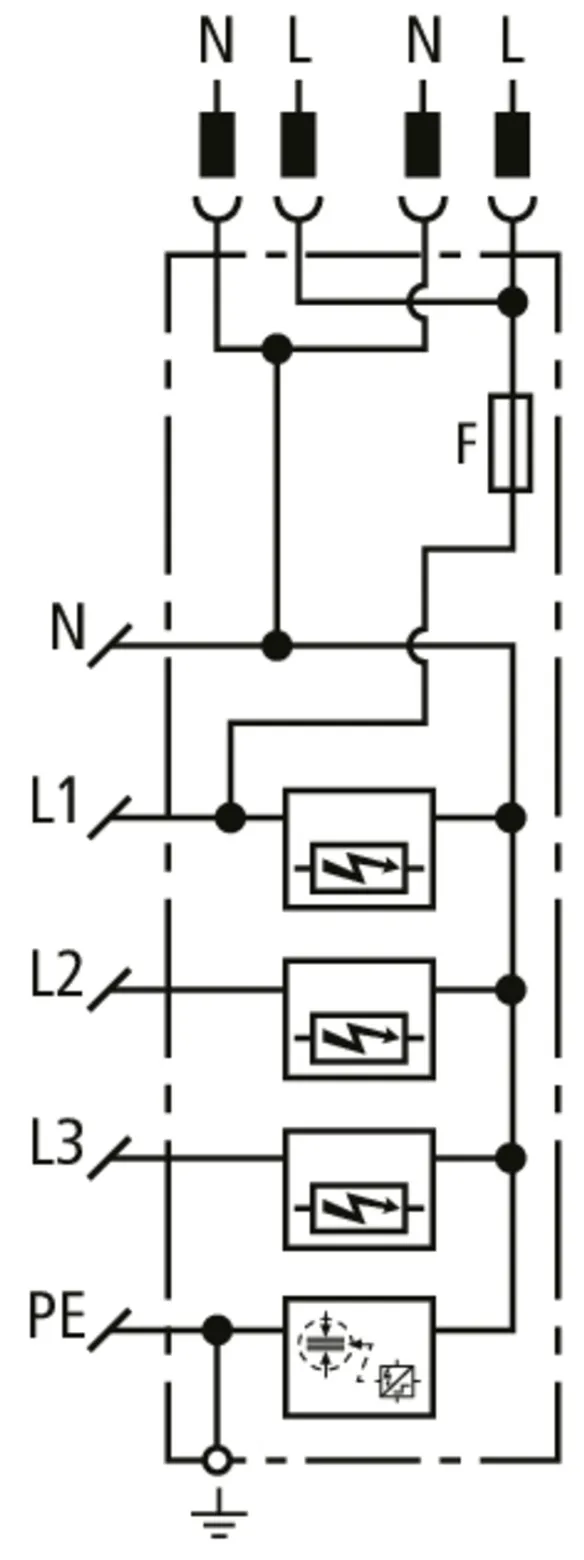

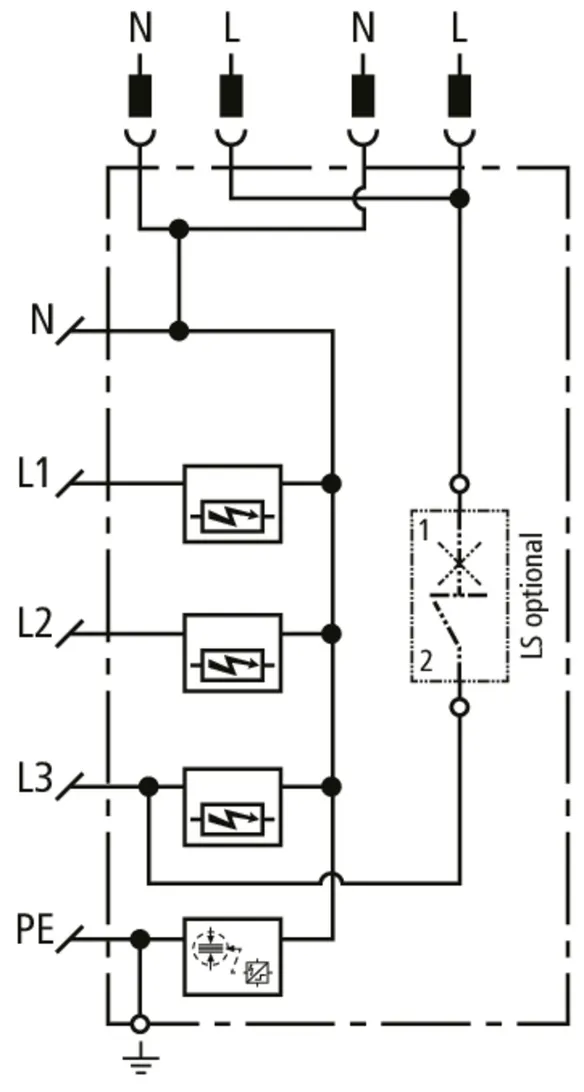

y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 SG TT 255
Référence: 909631
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Le produit 909631 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909631 a été ajouté au panier.

Aller à la boutique en ligne

DEHNshield ZP B2 TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour l’installation dans un système de distribution principal (circuit 3+1) pour des bâtiments sans protection externe contre la foudre (aussi pour les lignes aériennes).

1 Produit

Référence de la pièce 909331 DSH ZP B2 TT 255

GTIN 4013364422728, Clients tariffs no (UE): 85363090, Poids brut: 598.27 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Parafoudre combiné DEHNshield DSH ZP B2 TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 TT 255
Référence: 909331
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Le produit 909331 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909331 a été ajouté au panier.

Aller à la boutique en ligne

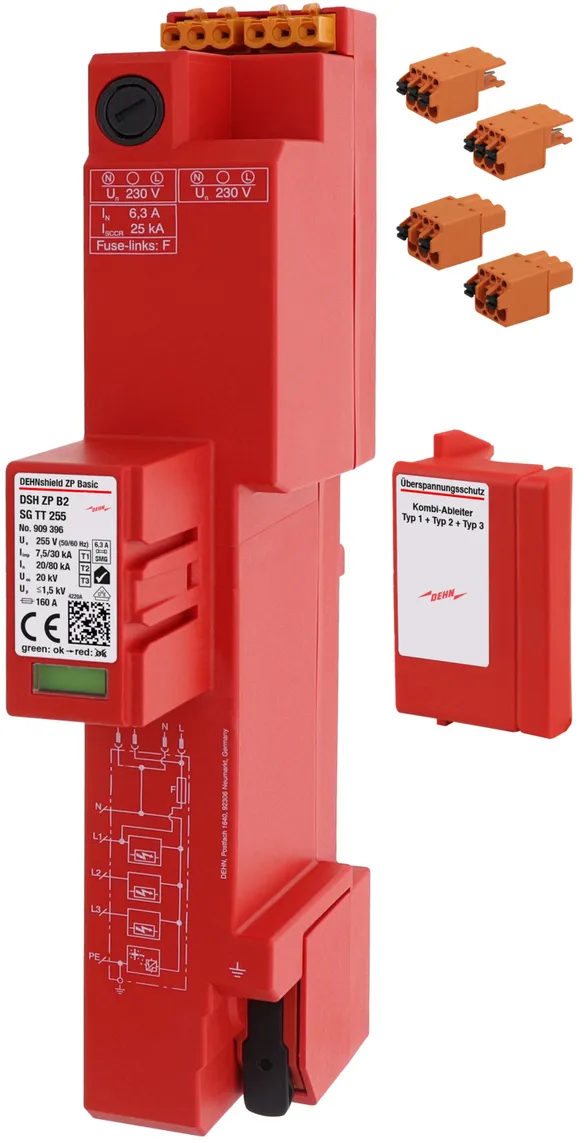

DEHNshield ZP B2 SG TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments d’habitation sans protection externe contre la foudre (également avec alimentation par ligne aérienne), y compris les alimentations 230 V protégées contre la surcharge pour SpAS / PTC selon VDE-AR-N 4100.

1 Produit

Référence de la pièce 909396 DSH ZP B2 SG TT 255

GTIN 4013364409859, Clients tariffs no (UE): 85363090, Poids brut: 646.13 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Parafoudre combiné DEHNshield DSH ZP B2 SG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 SG TT 255
Référence: 909396
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Le produit 909396 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909396 a été ajouté au panier.

Aller à la boutique en ligne

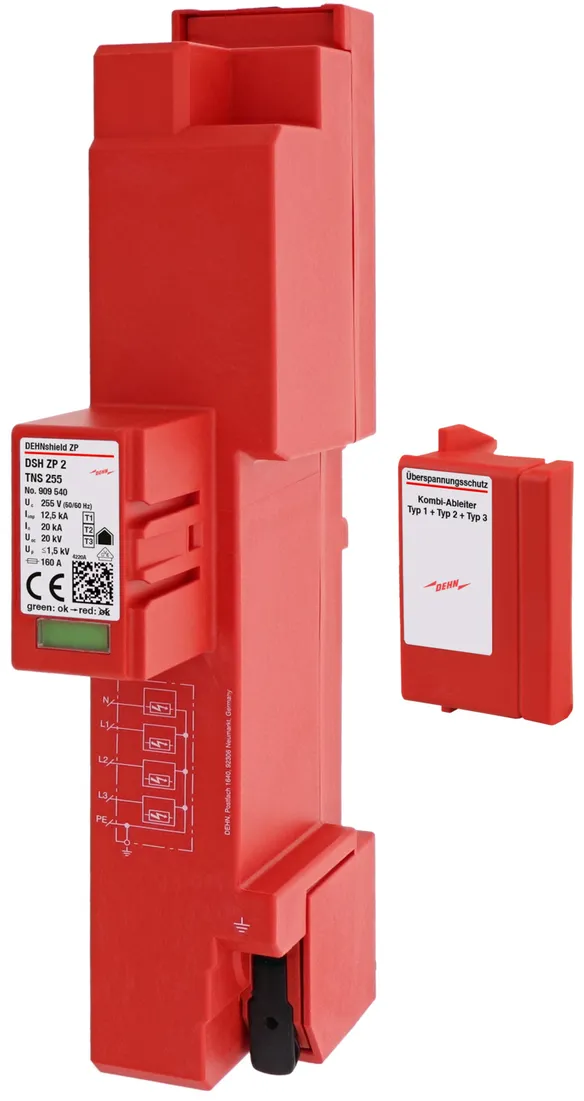

DEHNshield ZP 2 TNS 255

Parafoudre combiné pour les systèmes TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 4+0) dans les bâtiments d’habitation avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Produit

Référence de la pièce 909540 DSH ZP 2 TNS 255

GTIN 4013364424784, Clients tariffs no (UE): 85363090, Poids brut: 577.05 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

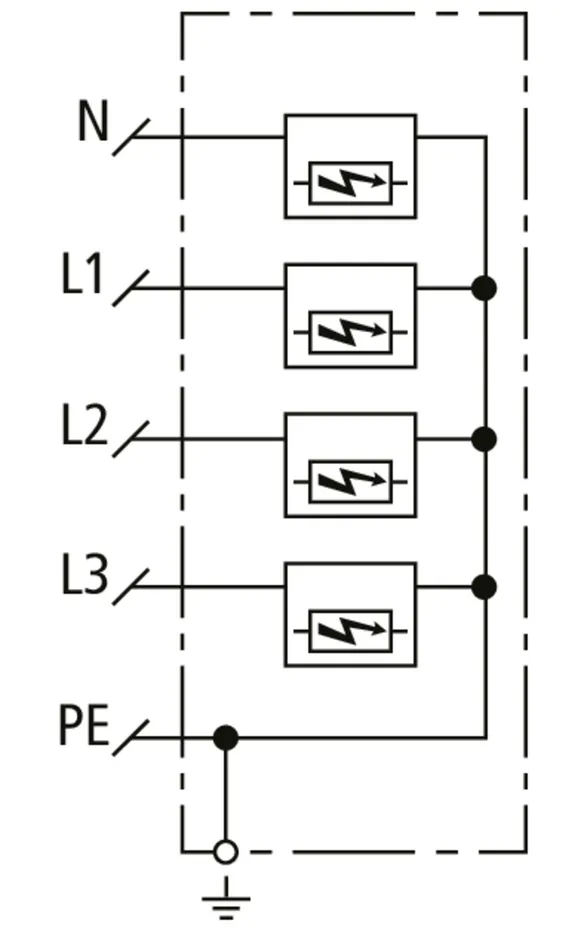

Parafoudre combiné DEHNshield DSH ZP 2 TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 TNS 255
Référence: 909540
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Le produit 909540 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909540 a été ajouté au panier.

Aller à la boutique en ligne

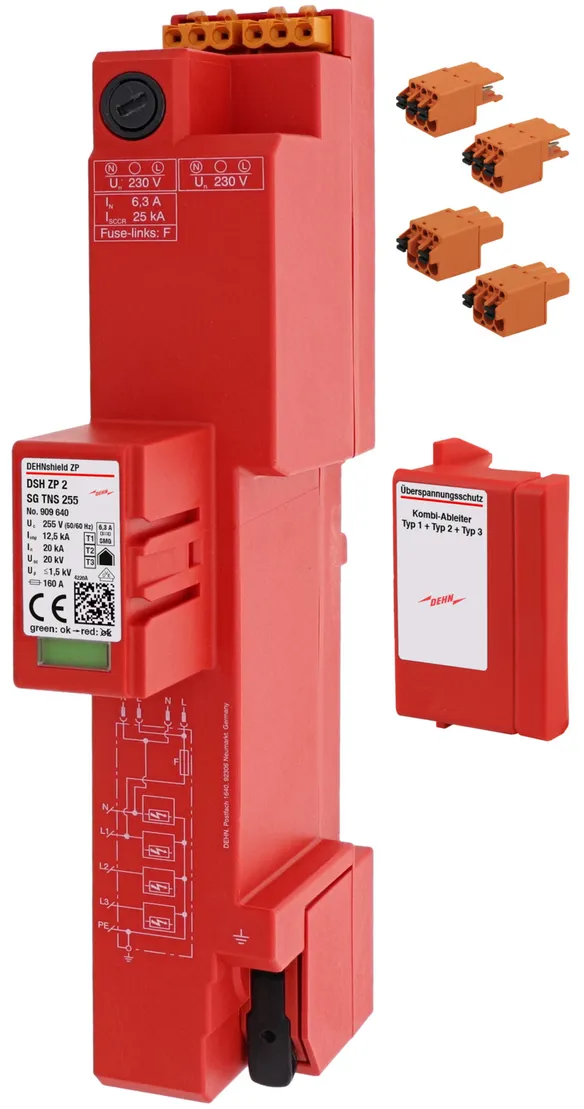

DEHNshield ZP 2 SG TNS 255

1 Produit

Référence de la pièce 909640 DSH ZP 2 SG TNS 255

GTIN 4013364424715, Clients tariffs no (UE): 85363090, Poids brut: 617.65 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

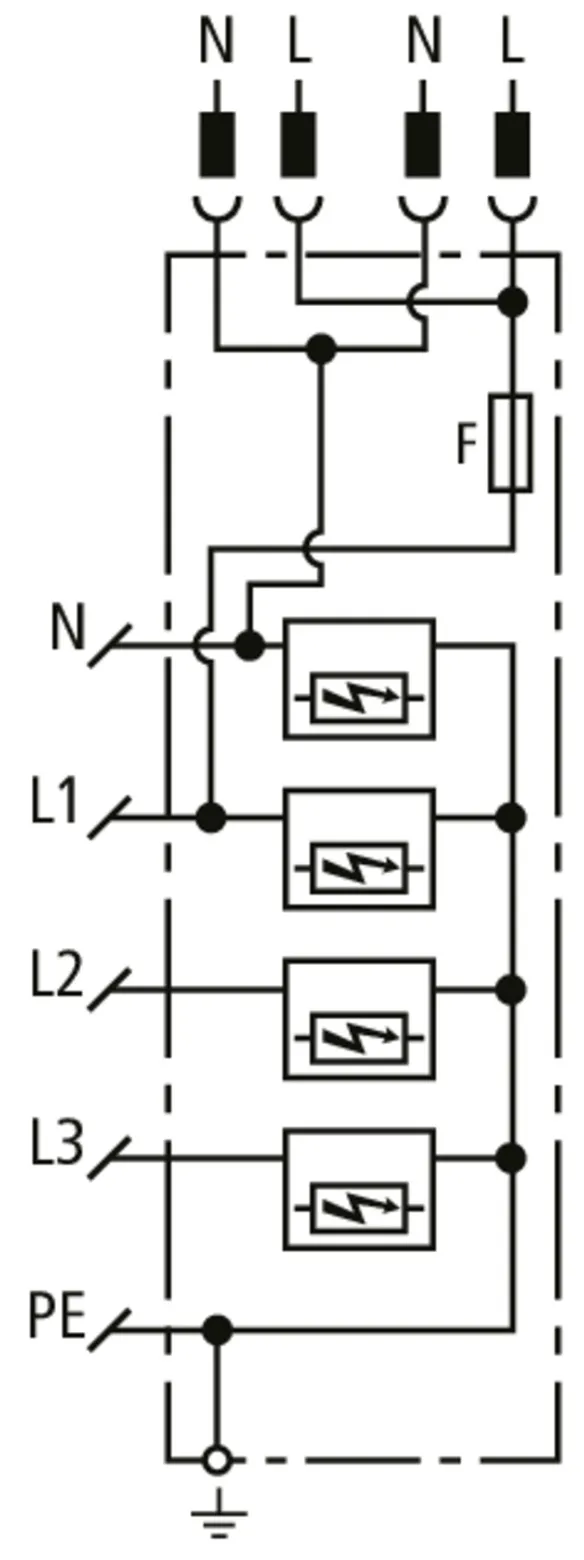

Parafoudre combiné DEHNshield DSH ZP 2 SG TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 SG TNS 255
Référence: 909640
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Le produit 909640 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909640 a été ajouté au panier.

Aller à la boutique en ligne

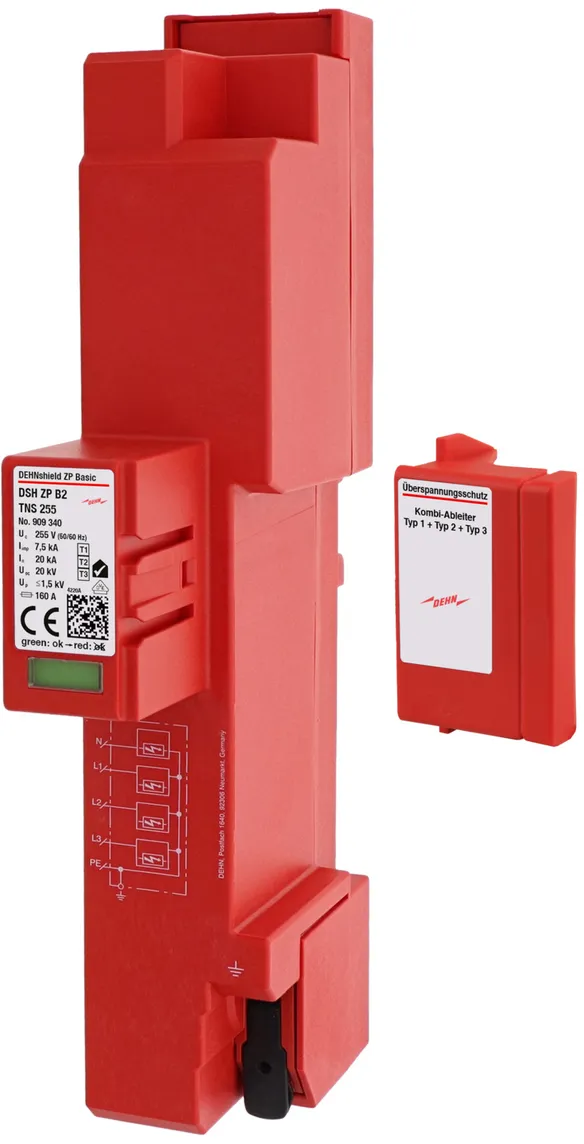

DEHNshield ZP B2 TNS 255

Parafoudre combiné pour les systèmes TN-S pour l’installation dans un système de distribution principal (circuit 4+0) pour des bâtiments sans protection externe contre la foudre (aussi pour les lignes aériennes).

1 Produit

Référence de la pièce 909340 DSH ZP B2 TNS 255

GTIN 4013364424876, Clients tariffs no (UE): 85363090, Poids brut: 579.68 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre combiné DEHNshield DSH ZP B2 TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 TNS 255
Référence: 909340
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Le produit 909340 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909340 a été ajouté au panier.

Aller à la boutique en ligne

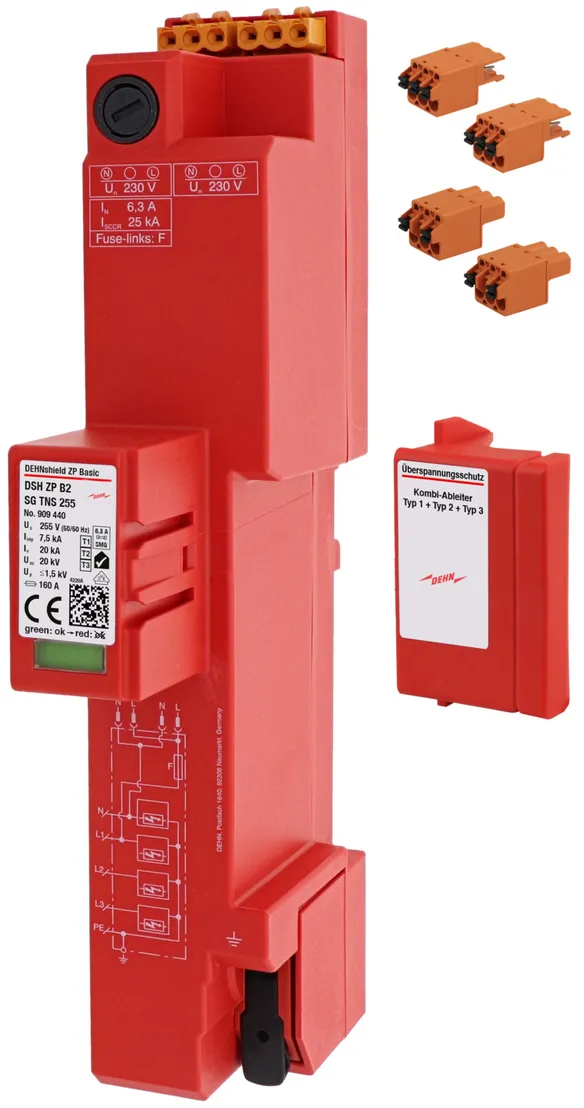

DEHNshield ZP B2 SG TNS 255

Parafoudre combiné pour les systèmes TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 4+0) dans les bâtiments d’habitation sans protection externe contre la foudre (également avec alimentation par ligne aérienne), y compris les alimentations 230 V protégées contre la surcharge pour SpAS / PTC selon VDE-AR-N 4100.

1 Produit

Référence de la pièce 909440 DSH ZP B2 SG TNS 255

GTIN 4013364409866, Clients tariffs no (UE): 85363090, Poids brut: 621.62 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre combiné DEHNshield DSH ZP B2 SG TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 SG TNS 255
Référence: 909440
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Le produit 909440 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909440 a été ajouté au panier.

Aller à la boutique en ligne

DEHNshield ZP 2 TNC 255

Parafoudre combiné pour les systèmes TN-C pour une utilisation dans les systèmes de distribution principaux (circuit 3+0) dans les bâtiments d’habitation avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Produit

Référence de la pièce 909530 DSH ZP 2 TNC 255

GTIN 4013364424753, Clients tariffs no (UE): 85363090, Poids brut: 520.31 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

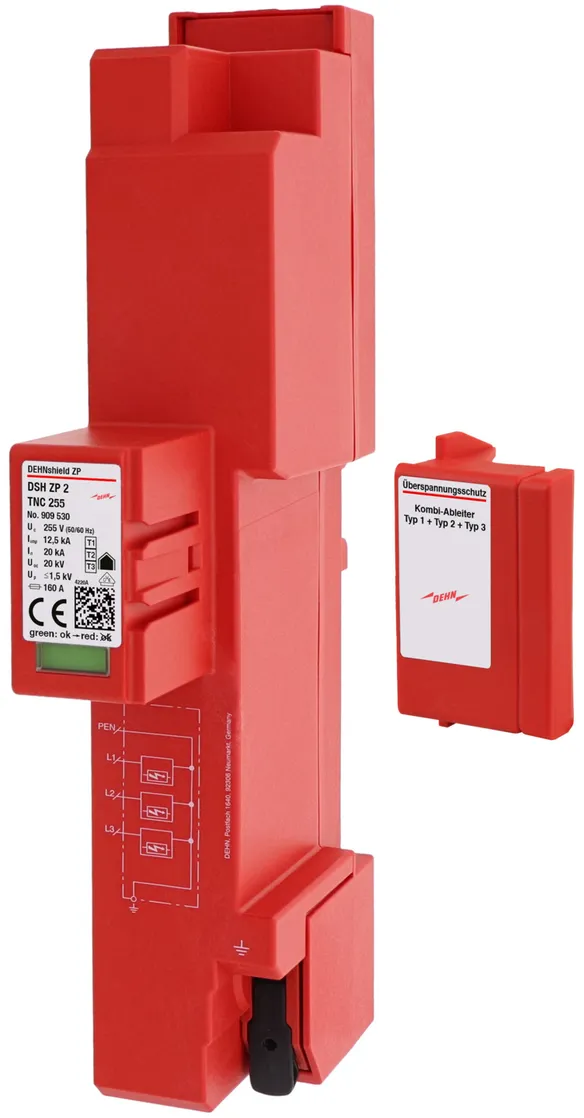

Parafoudre combiné DEHNshield DSH ZP 2 TNC 255

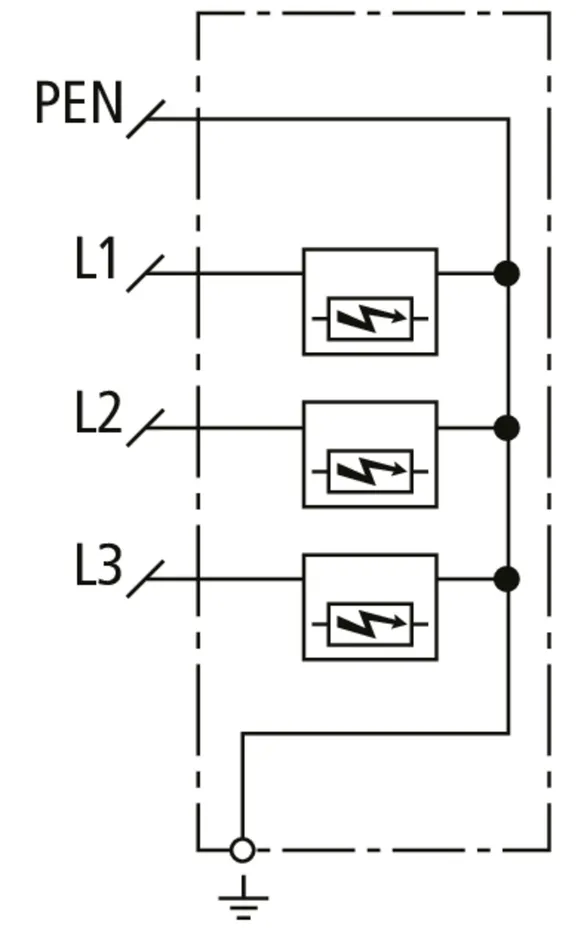

Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 37,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 TNC 255
Référence: 909530
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Énergie spécifique [L-PEN] (W/R)	39,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Le produit 909530 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909530 a été ajouté au panier.

Aller à la boutique en ligne

DEHNshield ZP 2 SG TNC 255

1 Produit

Référence de la pièce 909630 DSH ZP 2 SG TNC 255

GTIN 4013364424692, Clients tariffs no (UE): 85363090, Poids brut: 562.36 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

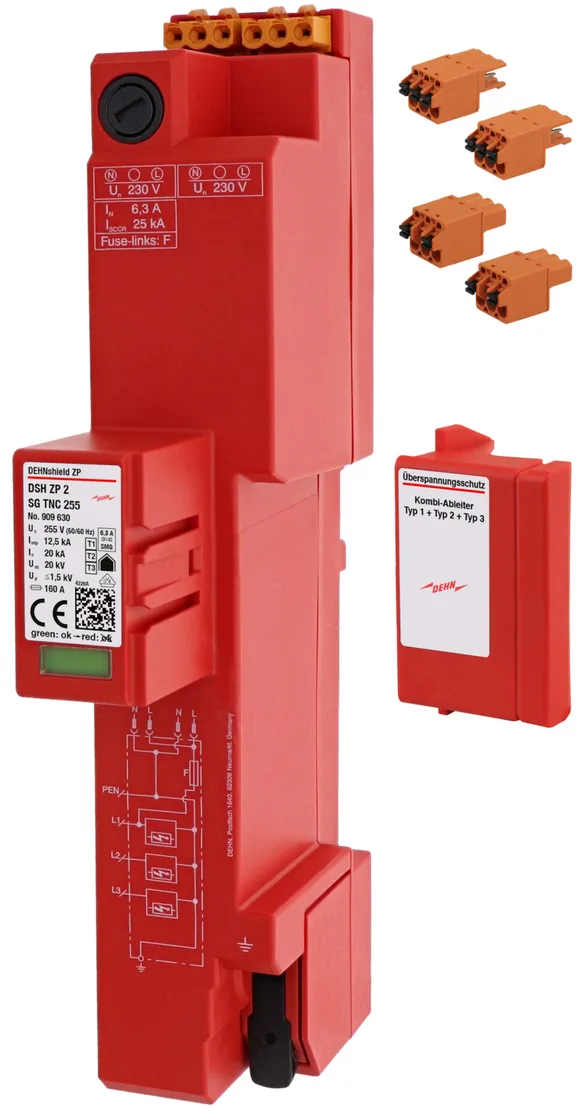

Parafoudre combiné DEHNshield DSH ZP 2 SG TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 37,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 SG TNC 255
Référence: 909630
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Énergie spécifique [L-PEN] (W/R)	39,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Le produit 909630 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909630 a été ajouté au panier.

Aller à la boutique en ligne

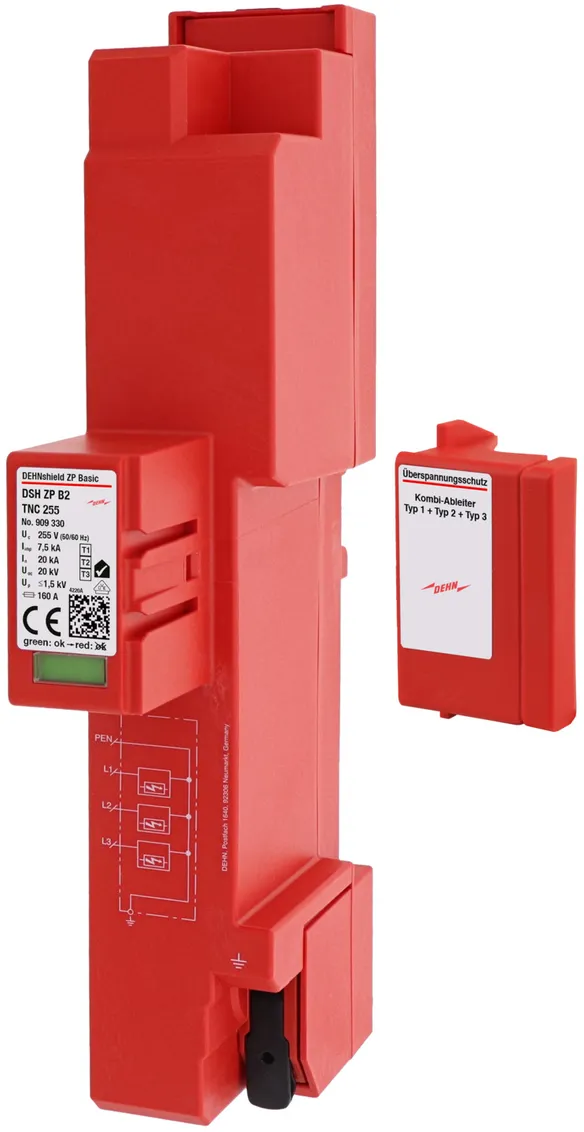

DEHNshield ZP B2 TNC 255

Parafoudre combiné pour les systèmes TN-C pour l’installation dans un système de distribution principal (circuit 3+0) pour des bâtiments sans protection externe contre la foudre (aussi pour les lignes aériennes).

1 Produit

Référence de la pièce 909330 DSH ZP B2 TNC 255

GTIN 4013364424852, Clients tariffs no (UE): 85363090, Poids brut: 522.37 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Parafoudre combiné DEHNshield DSH ZP B2 TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 22,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 TNC 255
Référence: 909330
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Énergie spécifique [L-PEN] (W/R)	14,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Le produit 909330 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909330 a été ajouté au panier.

Aller à la boutique en ligne

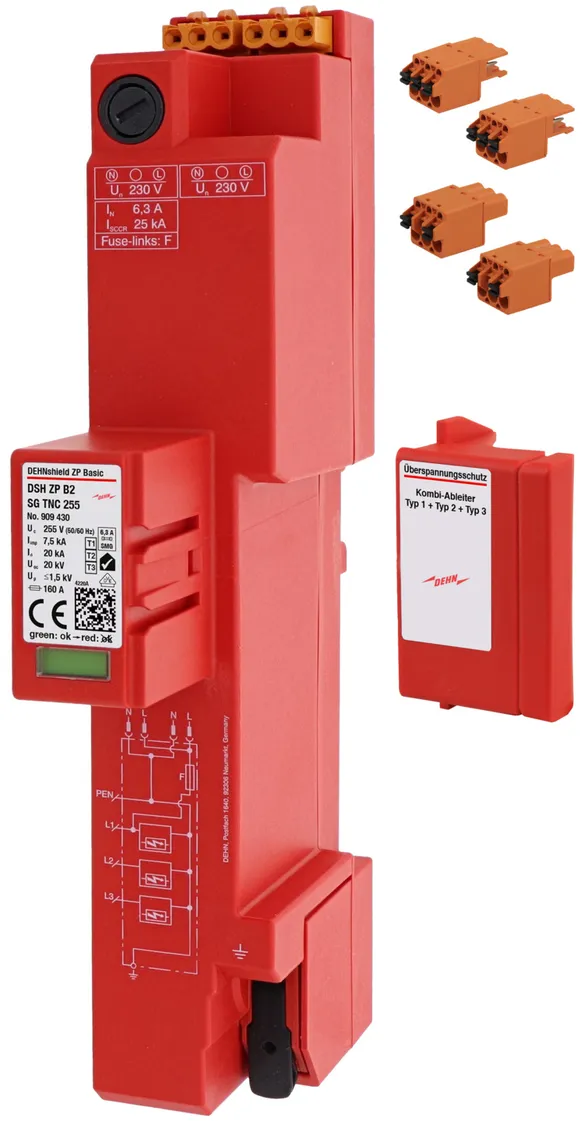

DEHNshield ZP B2 SG TNC 255

Parafoudre combiné pour les systèmes TN-C pour une utilisation dans les systèmes de distribution principaux (circuit 3+0) dans les bâtiments d’habitation sans protection externe contre la foudre (également avec alimentation par ligne aérienne), y compris les alimentations 230 V protégées contre la surcharge pour SpAS / PTC selon VDE-AR-N 4100.

1 Produit

Référence de la pièce 909430 DSH ZP B2 SG TNC 255

GTIN 4013364409842, Clients tariffs no (UE): 85363090, Poids brut: 564.86 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Parafoudre combiné DEHNshield DSH ZP B2 SG TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage
sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 22,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 SG TNC 255
Référence: 909430
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Énergie spécifique [L-PEN] (W/R)	14,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Le produit 909430 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909430 a été ajouté au panier.

Aller à la boutique en ligne

DEHNshield ZP 2 LSG TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Produit

Référence de la pièce 909831 DSH ZP 2 LSG TT 255

GTIN 4013364449732, Clients tariffs no (UE): 85363090, Poids brut: 765.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre combiné DEHNshield DSH ZP 2 LSG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11, y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Possibilité d’intégration ultérieure d’un disjoncteur unipolaire B6 pour réaliser l’alimentation du système de mesure intelligent selon VDE-AR-N 4100.

Deux prises pour l’alimentation 230 V (N et L) pour tous les SpAS / PTC intégrées à l’appareil ;

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP 2 LSG TT 255
Référence: 909831
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Le produit 909831 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909831 a été ajouté au panier.

Aller à la boutique en ligne

DEHNshield ZP B2 LSG TT 255

1 Produit

Référence de la pièce 909731 DSH ZP B2 LSG TT 255

GTIN 4013364449725, Clients tariffs no (UE): 85363090, Poids brut: 765.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre combiné DEHNshield DSH ZP B2 LSG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Possibilité d’intégration ultérieure d’un disjoncteur unipolaire B6 pour réaliser l’alimentation du système de mesure intelligent selon VDE-AR-N 4100.

Deux prises pour l’alimentation 230 V (N et L) pour tous les SpAS / PTC intégrées à l’appareil ;

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP B2 LSG TT 255
Référence: 909731
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Le produit 909731 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909731 a été ajouté au panier.

Aller à la boutique en ligne

DEHNshield ZP 2 LSG A TT 255

1 Produit

Référence de la pièce 909231 DSH ZP 2 LSG A TT 255

GTIN 4013364449756, Clients tariffs no (UE): 85363090, Poids brut: 873.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre combiné DEHNshield DSH ZP 2 LSG A TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11, y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent
selon VDE-AR-N 4100.

Inclut un disjoncteur unipolaire B6 pour l’alimentation
avec couvercle de protection plombable et chacun 2 prises et connecteurs pour un câblage facile.

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP 2 LSG A TT 255
Référence: 909231
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Le produit 909231 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909231 a été ajouté au panier.

Aller à la boutique en ligne

DEHNshield ZP B2 LSG A TT 255

1 Produit

Référence de la pièce 909131 DSH ZP B2 LSG A TT 255

GTIN 4013364449749, Clients tariffs no (UE): 85363090, Poids brut: 873.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre combiné DEHNshield DSH ZP B2 LSG A TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11, y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent
selon VDE-AR-N 4100.

Inclut un disjoncteur unipolaire B6 pour l’alimentation
avec couvercle de protection plombable et chacun 2 prises et connecteurs pour un câblage facile.

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP B2 LSG A TT 255
Référence: 909131
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Le produit 909131 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 909131 a été ajouté au panier.

Aller à la boutique en ligne

DEHNshield ZP

DEHNshield ZP 2 TT 255

Référence de la pièce 909531 DSH ZP 2 TT 255

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 909531 a été ajouté au bloc-notes

Le produit 909531 a été ajouté au panier.

DEHNshield ZP 2 SG TT 255

Référence de la pièce 909631 DSH ZP 2 SG TT 255

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 909631 a été ajouté au bloc-notes

Le produit 909631 a été ajouté au panier.

DEHNshield ZP B2 TT 255

Référence de la pièce 909331 DSH ZP B2 TT 255

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 909331 a été ajouté au bloc-notes

Le produit 909331 a été ajouté au panier.

DEHNshield ZP B2 SG TT 255

Référence de la pièce 909396 DSH ZP B2 SG TT 255

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 909396 a été ajouté au bloc-notes

Le produit 909396 a été ajouté au panier.

DEHNshield ZP 2 TNS 255

Référence de la pièce 909540 DSH ZP 2 TNS 255

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 909540 a été ajouté au bloc-notes

Le produit 909540 a été ajouté au panier.

DEHNshield ZP 2 SG TNS 255

Référence de la pièce 909640 DSH ZP 2 SG TNS 255

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 909640 a été ajouté au bloc-notes

Le produit 909640 a été ajouté au panier.

DEHNshield ZP B2 TNS 255

Référence de la pièce 909340 DSH ZP B2 TNS 255

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 909340 a été ajouté au bloc-notes

Le produit 909340 a été ajouté au panier.

DEHNshield ZP B2 SG TNS 255

Référence de la pièce 909440 DSH ZP B2 SG TNS 255

Vous nêtes pas autorisé à télécharger
