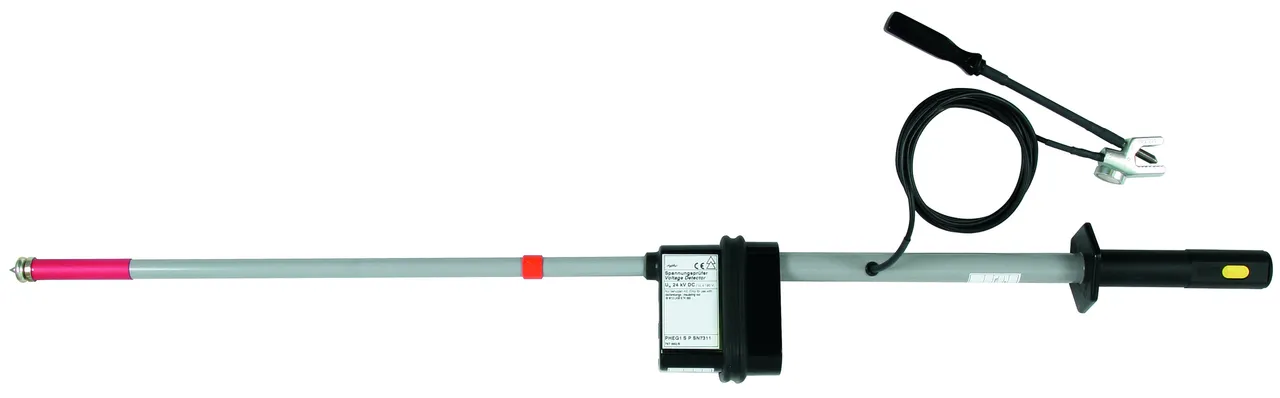

Testeur de tension continue PHE/G

Pour les systèmes à courant continu (tramways et métros, liaison à courant continu)
Indication fiable
Manutention légère et facile grâce à la conception compacte
convivial

Détails

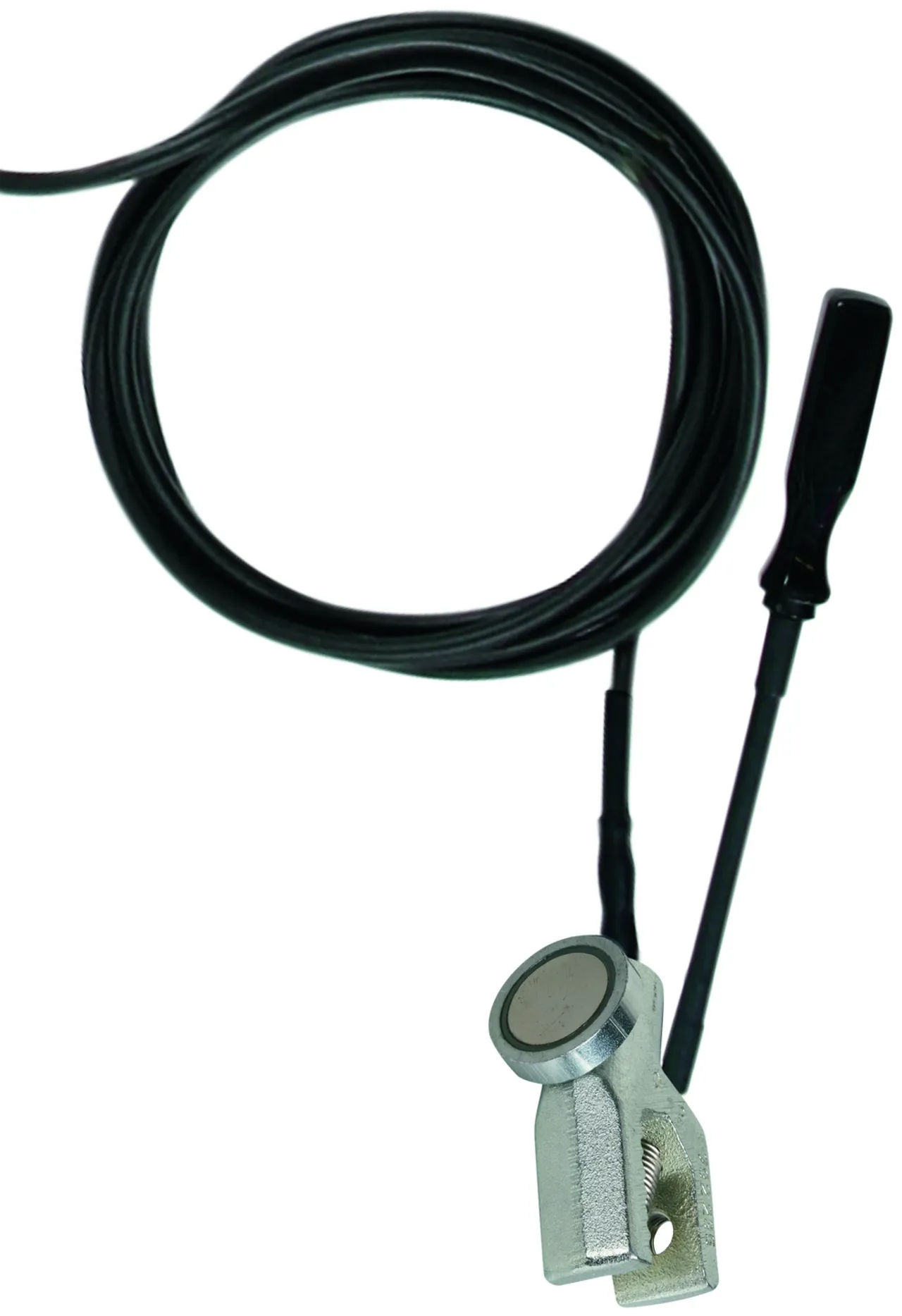

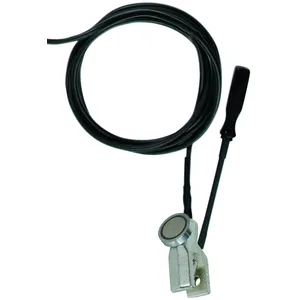

Borne de terre avec pognée et **aimant.**

lorem ipsum — Borne de terre avec pognée et **aimant.**

PHE/G pour lignes aériennes, exécution pôle positif

Un seul bec (en trois parties)

Pour les réseaux à tension continue avec pôle négatif mis à la terre
Positif : Tête de sonde
Négatif : Borne de mise à la terre

1 Produit

Référence de la pièce 767610 PHEG1 FD P 3

GTIN 4013364135208, Clients tariffs no (UE): 90303370, Poids brut: 5.10 kg, Prix unitaire: 1.00 pièce(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Niveau de protection - tension de foudre d’amorçage. (U_t )	1,1 kV
Tension nominale (U_N )	3,0 kV
Longueur du câble de terre	6000 mm
Longueur totale (l_G )	4125 mm

Niveau de protection - tension de foudre d’amorçage. (U_t )	1,1 kV
Tension nominale (U_N )	3,0 kV
Type de tension	DC
Longueur tête de test (I_S )	1245 mm
Longueur perche isolante (l₁ )	1500 mm
Longueur d'extension de poignée (l₂ )	1470 mm
Longueur du câble de terre	6000 mm
Longueur totale (l_G )	4125 mm
Section de raccordement (borne)	Sans aimant
Norme	Conformément à la norme EN/IEC 61243-1
Température d'utilisation	-25 °C ... +55 °C, classe climatique N
Utilisation	_
Prévu pour	l'intérieur et l'extérieur
Utilisation pour	Lignes aériennes
Version	bipolaire
Affichage	optique
Auto-test	oui
Matériau électrode de test	alliage de Cu / gal Sn
Matériau pointe de test	polyester renforcé de fibres de verre
Matériau élement d'affichage	Plastique, entièrement isolé
Matériau - perche isolante	polyester renforcé de fibres de verre
Matériau raccord	Câble Cu, très flexible

Le produit 767610 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767610 a été ajouté au panier.

Aller à la boutique en ligne

PHE/G I pour lignes aériennes, en version pôle négatif à la tête de sonde

Un seul bec (en quatre parties)

Pour les réseaux à tension continue avec pôle positif mis à la terre
Négatif : Tête de sonde
Positif : Borne de mise à la terre

1 Produit

Référence de la pièce 767614 PHEG1 FD M SN7223

GTIN 4013364135307, Clients tariffs no (UE): 90303370, Poids brut: 7.55 kg, Prix unitaire: 1.00 pièce(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Niveau de protection - tension de foudre d’amorçage. (U_t )	0,825 kV
Tension nominale (U_N )	1,65 kV
Longueur du câble de terre	8 000 mm
Longueur totale (l_G )	4 060 mm

Niveau de protection - tension de foudre d’amorçage. (U_t )	0,825 kV
Tension nominale (U_N )	1,65 kV
Type de tension	DC
Longueur tête de test (I_S )	1 245 mm
Longueur perche isolante (l₁ )	1 500 mm
Longueur d'extension de poignée (l₂ )	1 470 mm
Longueur du câble de terre	8 000 mm
Longueur totale (l_G )	4 060 mm
Norme	Conformément à la norme DIN VDE 0682-412 (EN/IEC 61243-2)
Température d'utilisation	-25°C ... +55°C, classe climatique N
Utilisation	_
Prévu pour	Installations en intérieur et en extérieur
Utilisation pour	Lignes aériennes
Version	bipolaire
Affichage	optique
Auto-test	Oui
Matériau électrode de test	alliage de Cu / gal Sn
Matériau pointe de test	polyester renforcé de fibres de verre
Matériau élement d'affichage	plastique, entièrement isolé
Matériau - perche isolante	polyester renforcé de fibres de verre
Matériau raccord	Câble Cu, très flexible

Le produit 767614 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767614 a été ajouté au panier.

Aller à la boutique en ligne

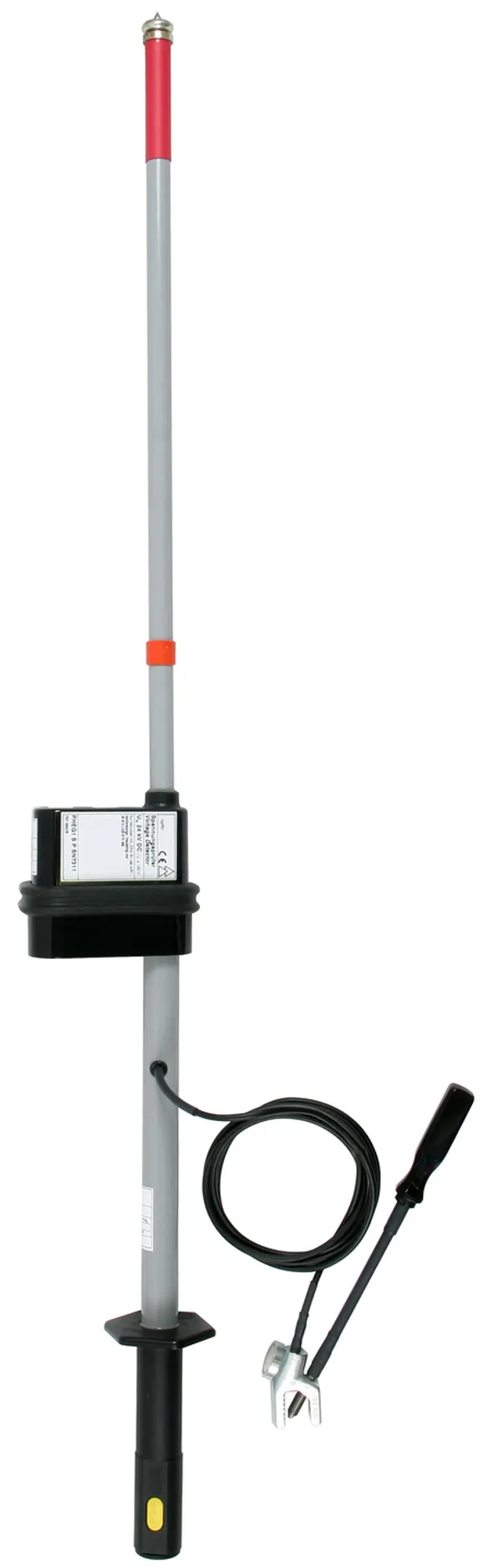

PHE/G pour appareillages, exéction pôle positif

Un seul bec

Pour les réseaux à tension continue avec pôle négatif mis à la terre
Positif : Tête de sonde
Négatif : Borne de mise à la terre avec aimant

1 Produit

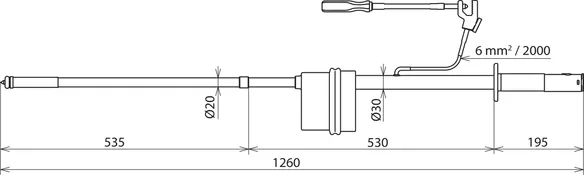

Référence de la pièce 767666 PHEG1.S P SN7401

GTIN 4013364157071, Clients tariffs no (UE): 90303370, Poids brut: 2.90 kg, Prix unitaire: 1.00 pièce(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Niveau de protection - tension de foudre d’amorçage. (U_t )	120 V
Tension nominale (U_N )	1 ... 24 kV
Longueur du câble de terre	2000 mm
Longueur totale (l_G )	1260 mm
Profondeur (I_O )	535 mm

Niveau de protection - tension de foudre d’amorçage. (U_t )	120 V
Tension nominale (U_N )	1 ... 24 kV
Type de tension	DC
Longueur tête de test (I_S )	765 mm
Longueur perche isolante (l₁ )	550 mm
Longueur du câble de terre	2000 mm
Longueur totale (l_G )	1260 mm
Profondeur (I_O )	535 mm
Section de raccordement (borne)	Avec aimant
Norme	Conformément à la norme EN/IEC 61243-1
Température d'utilisation	-25 °C ... +55 °C, classe climatique N
Utilisation	_
Prévu pour	l'intérieur et l'extérieur
Utilisation pour	Appareillages
Version	bipolaire
Affichage	optique
Auto-test	oui
Matériau électrode de test	alliage de Cu / gal Sn
Matériau pointe de test	polyester renforcé de fibres de verre
Matériau élement d'affichage	Plastique, entièrement isolé
Matériau - perche isolante	polyester renforcé de fibres de verre
Matériau raccord	Câble Cu, très flexible

Le produit 767666 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767666 a été ajouté au panier.

Aller à la boutique en ligne

PHE/G I pour installations de commutation, en version pôle positif à la tête de sonde, incliné

Un seul bec

Pour les réseaux à tension continue avec pôle négatif mis à la terre
Positif : Tête de sonde
Négatif : Borne de mise à la terre

1 Produit

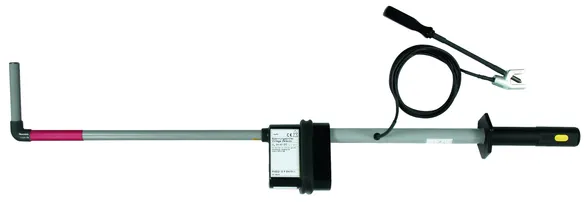

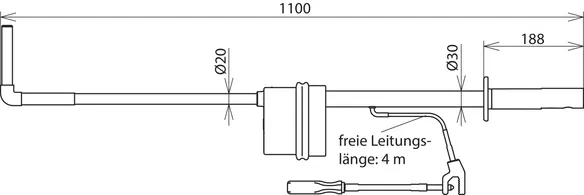

Référence de la pièce 767636 PHEG1 S P SN7240

GTIN 4013364155886, Clients tariffs no (UE): 90303370, Poids brut: 3.01 kg, Prix unitaire: 1.00 pièce(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Niveau de protection - tension de foudre d’amorçage. (U_t )	60 V
Tension nominale (U_N )	3,8 kV
Longueur du câble de terre	4 000 mm
Longueur totale (l_G )	1 100 mm

Niveau de protection - tension de foudre d’amorçage. (U_t )	60 V
Tension nominale (U_N )	3,8 kV
Type de tension	DC
Longueur tête de test (I_S )	615 mm
Longueur perche isolante (l₁ )	550 mm
Longueur du câble de terre	4 000 mm
Longueur totale (l_G )	1 100 mm
Norme	Conformément à la norme DIN VDE 0682-412 (EN/IEC 61243-2)
Température d'utilisation	-25°C ... +55°C, classe climatique N
Utilisation	_
Prévu pour	Installations en intérieur et en extérieur
Utilisation pour	Installations de commutation
Version	bipolaire
Affichage	optique
Auto-test	Oui
Matériau électrode de test	alliage de Cu / gal Sn
Matériau pointe de test	polyester renforcé de fibres de verre
Matériau élement d'affichage	plastique, entièrement isolé
Matériau - perche isolante	polyester renforcé de fibres de verre
Matériau raccord	Câble Cu, très flexible

Le produit 767636 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767636 a été ajouté au panier.

Aller à la boutique en ligne

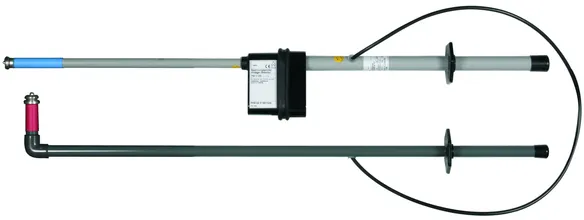

PHE/G pour appareillages

Pour les systèmes à courant continu sans mise à la terre
Pour circuit intermédiaire DC
Positif: sonde
Négatif: Perche isolante

2 Produits

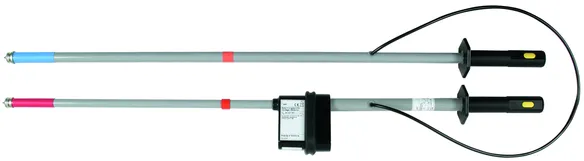

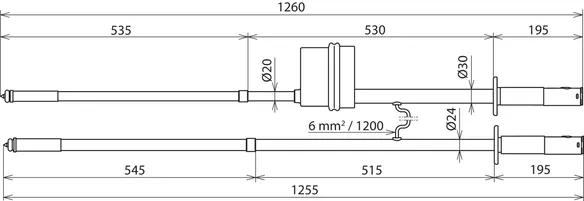

Référence de la pièce 767671 PHEG2.P SN7517

GTIN 4013364156807, Clients tariffs no (UE): 90303370, Poids brut: 3.30 kg, Prix unitaire: 1.00 pièce(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Niveau de protection - tension de foudre d’amorçage. (U_t )	90 V
Tension nominale (U_N )	1 ... 24 kV
Longueur raccord	1200 mm
Longueur totale (l_G )	1260 mm
Profondeur (I_O )	545 mm

Niveau de protection - tension de foudre d’amorçage. (U_t )	90 V
Tension nominale (U_N )	1 ... 24 kV
Type de tension	DC
Longueur tête de test (I_S )	765 mm
Longueur perche isolante (l₁ )	495 mm
Longueur raccord	1200 mm
Longueur totale (l_G )	1260 mm
Profondeur (I_O )	545 mm
Norme	Conformément à la norme EN/IEC 61243-1
Température d'utilisation	-25 °C ... +55 °C, classe climatique N
Utilisation	_
Prévu pour	l'intérieur et l'extérieur
Utilisation pour	Appareillages
Version	bipolaire
Affichage	optique
Auto-test	oui
Matériau électrode de test	alliage de Cu / gal Sn
Matériau pointe de test	polyester renforcé de fibres de verre
Matériau élement d'affichage	Plastique, entièrement isolé
Matériau - perche isolante	polyester renforcé de fibres de verre
Matériau raccord	Câble Cu, très flexible

Le produit 767671 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767671 a été ajouté au panier.

Aller à la boutique en ligne

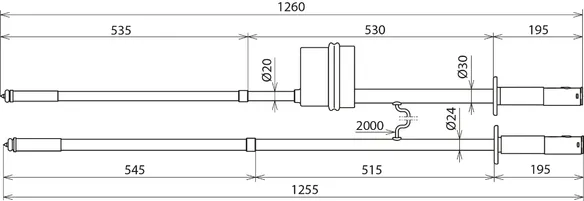

Référence de la pièce 767681 PHEG2.P SN7629

GTIN 4013364153165, Clients tariffs no (UE): 90303370, Poids brut: 2.60 kg, Prix unitaire: 1.00 pièce(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Niveau de protection - tension de foudre d’amorçage. (U_t )	120 V
Tension nominale (U_N )	1 ... 24 kV
Longueur raccord	2000 mm
Longueur totale (l_G )	1260 mm
Profondeur (I_O )	545 mm

Niveau de protection - tension de foudre d’amorçage. (U_t )	120 V
Tension nominale (U_N )	1 ... 24 kV
Type de tension	DC
Longueur tête de test (I_S )	765 mm
Longueur perche isolante (l₁ )	495 mm
Longueur raccord	2000 mm
Longueur totale (l_G )	1260 mm
Profondeur (I_O )	545 mm
Norme	Conformément à la norme DIN VDE 0682-411 (EN/IEC 61243-1)
Température d'utilisation	-25°C ... +55°C, classe climatique N
Utilisation	_
Prévu pour	Installations en intérieur et en extérieur
Utilisation pour	Installations de commutation
Version	bipolaire
Affichage	optique
Auto-test	Oui
Matériau électrode de test	alliage de Cu / gal Sn
Matériau pointe de test	polyester renforcé de fibres de verre
Matériau élement d'affichage	plastique, entièrement isolé
Matériau - perche isolante	polyester renforcé de fibres de verre
Matériau raccord	Câble Cu, très flexible

Le produit 767681 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767681 a été ajouté au panier.

Aller à la boutique en ligne

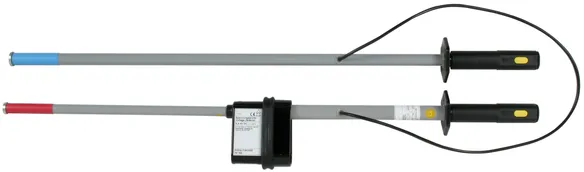

PHE/G II pour appareillages et systèmes DC

Pour les systèmes à courant continu sans mise à la terre
Pour circuit intermédiaire DC
Positif: Sonde
Négatif: Perche isolante

4 Produits

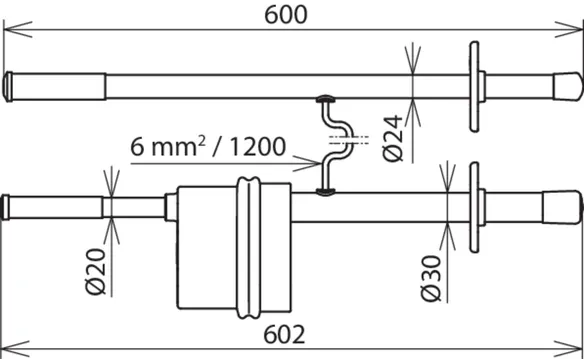

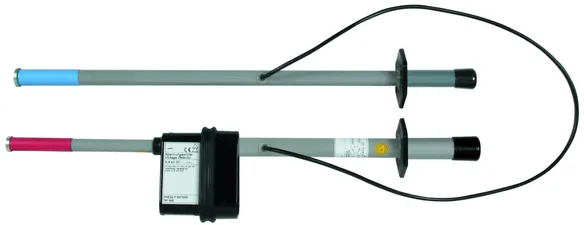

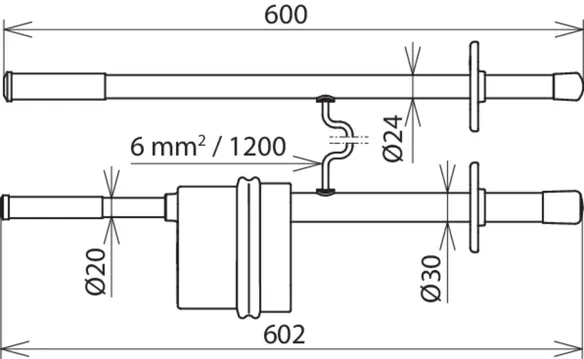

Référence de la pièce 767647 PHEG2 P SN7552

GTIN 4013364156081, Clients tariffs no (UE): 90303370, Poids brut: 2.80 kg, Prix unitaire: 1.00 pièce(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Niveau de protection - tension de foudre d’amorçage. (U_t )	90 V
Tension nominale (U_N )	1 ... 4,2 kV
Longueur raccord	1200 mm
Longueur totale (l_G )	600 mm

Niveau de protection - tension de foudre d’amorçage. (U_t )	90 V
Tension nominale (U_N )	1 ... 4,2 kV
Type de tension	DC
Longueur tête de test (I_S )	300 mm
Longueur perche isolante (l₁ )	365 mm
Longueur raccord	1200 mm
Longueur totale (l_G )	600 mm
Norme	Conformément à la norme EN/IEC 61243-1
Température d'utilisation	-25 °C ... +55 °C, classe climatique N
Utilisation	_
Prévu pour	l'intérieur et l'extérieur
Utilisation pour	Appareillages
Version	bipolaire
Affichage	optique
Auto-test	oui
Matériau électrode de test	alliage de Cu / gal Sn
Matériau pointe de test	polyester renforcé de fibres de verre
Matériau élement d'affichage	Plastique, entièrement isolé
Matériau - perche isolante	polyester renforcé de fibres de verre
Matériau raccord	Câble Cu, très flexible

Le produit 767647 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767647 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767645 PHEG2 P SN7259

GTIN 4013364156067, Clients tariffs no (UE): 90303370, Poids brut: 3.30 kg, Prix unitaire: 1.00 pièce(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Niveau de protection - tension de foudre d’amorçage. (U_t )	120 V
Tension nominale (U_N )	1 ... 12 kV
Longueur raccord	1200 mm
Longueur totale (l_G )	1085 mm

Niveau de protection - tension de foudre d’amorçage. (U_t )	120 V
Tension nominale (U_N )	1 ... 12 kV
Type de tension	DC
Longueur tête de test (I_S )	600 mm
Longueur perche isolante (l₁ )	550 mm
Longueur raccord	1200 mm
Longueur totale (l_G )	1085 mm
Norme	Conformément à la norme EN/IEC 61243-1
Température d'utilisation	-25 °C ... +55 °C, classe climatique N
Utilisation	_
Prévu pour	l'intérieur et l'extérieur
Utilisation pour	Appareillages
Version	bipolaire
Affichage	optique
Auto-test	oui
Matériau électrode de test	alliage de Cu / gal Sn
Matériau pointe de test	polyester renforcé de fibres de verre
Matériau élement d'affichage	Plastique, entièrement isolé
Matériau - perche isolante	polyester renforcé de fibres de verre
Matériau raccord	Câble Cu, très flexible

Le produit 767645 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767645 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767640 PHEG2 P SN7407

GTIN 4013364155978, Clients tariffs no (UE): 90303370, Poids brut: 2.88 kg, Prix unitaire: 1.00 pièce(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Niveau de protection - tension de foudre d’amorçage. (U_t )	350 V
Tension nominale (U_N )	600 ... 750 V
Longueur raccord	1200 mm
Longueur totale (l_G )	1085 mm

Niveau de protection - tension de foudre d’amorçage. (U_t )	350 V
Tension nominale (U_N )	600 ... 750 V
Type de tension	DC
Longueur tête de test (I_S )	600 mm
Longueur perche isolante (l₁ )	550 mm
Longueur raccord	1200 mm
Longueur totale (l_G )	1085 mm
Norme	Conformément à la norme EN/IEC 61243-1
Température d'utilisation	-25 °C ... +55 °C, classe climatique N
Utilisation	_
Prévu pour	l'intérieur et l'extérieur
Utilisation pour	Appareillages
Version	bipolaire
Affichage	optique
Auto-test	oui
Matériau électrode de test	alliage de Cu / gal Sn
Matériau pointe de test	polyester renforcé de fibres de verre
Matériau élement d'affichage	Plastique, entièrement isolé
Matériau - perche isolante	polyester renforcé de fibres de verre
Matériau raccord	Câble Cu, très flexible

Le produit 767640 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767640 a été ajouté au panier.

Aller à la boutique en ligne

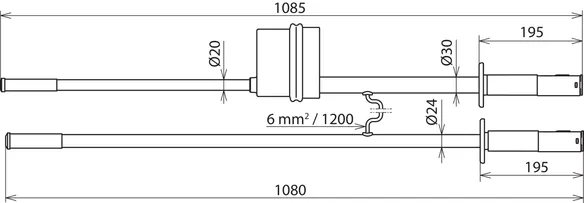

Référence de la pièce 767637 PHEG2 P SN7194

GTIN 4013364155879, Clients tariffs no (UE): 90303370, Poids brut: 2.80 kg, Prix unitaire: 1.00 pièce(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Niveau de protection - tension de foudre d’amorçage. (U_t )	750 V
Tension nominale (U_N )	1,5 kV
Longueur raccord	1200 mm
Longueur totale (l_G )	1085 mm

Niveau de protection - tension de foudre d’amorçage. (U_t )	750 V
Tension nominale (U_N )	1,5 kV
Type de tension	DC
Longueur tête de test (I_S )	600 mm
Longueur perche isolante (l₁ )	550 mm
Longueur raccord	1200 mm
Longueur totale (l_G )	1085 mm
Norme	Conformément à la norme EN/IEC 61243-1
Température d'utilisation	-25 °C ... +55 °C, classe climatique N
Utilisation	_
Prévu pour	l'intérieur et l'extérieur
Utilisation pour	Appareillages
Version	bipolaire
Affichage	optique
Auto-test	oui
Matériau électrode de test	alliage de Cu / gal Sn
Matériau pointe de test	polyester renforcé de fibres de verre
Matériau élement d'affichage	Plastique, entièrement isolé
Matériau - perche isolante	polyester renforcé de fibres de verre
Matériau raccord	Câble Cu, très flexible

Le produit 767637 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767637 a été ajouté au panier.

Aller à la boutique en ligne

PHE/G II, exécution pôle positif

Pour les systèmes à courant continu sans mise à la terre
Pour le lien DC
Positif: perche isolant
Négatif: sonde

1 Produit

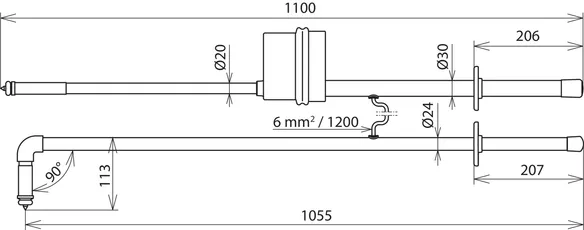

Référence de la pièce 767639 PHEG2 P SN7346

GTIN 4013364155817, Clients tariffs no (UE): 90303370, Poids brut: 3.10 kg, Prix unitaire: 1.00 pièce(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Niveau de protection - tension de foudre d’amorçage. (U_t )	150 V
Tension nominale (U_N )	750 V
Longueur raccord	1200 mm
Longueur totale (l_G )	1100 mm

Niveau de protection - tension de foudre d’amorçage. (U_t )	150 V
Tension nominale (U_N )	750 V
Type de tension	DC
Longueur tête de test (I_S )	615 mm
Longueur perche isolante (l₁ )	550 mm
Longueur raccord	1200 mm
Longueur totale (l_G )	1100 mm
Norme	Conformément à la norme EN/IEC 61243-1
Température d'utilisation	-25 °C ... +55 °C, classe climatique N
Utilisation	_
Prévu pour	l'intérieur et l'extérieur
Utilisation pour	Appareillages
Version	bipolaire
Affichage	optique
Auto-test	oui
Matériau électrode de test	alliage de Cu / gal Sn
Matériau pointe de test	polyester renforcé de fibres de verre
Matériau élement d'affichage	Plastique, entièrement isolé
Matériau - perche isolante	polyester renforcé de fibres de verre
Matériau raccord	Câble Cu, très flexible

Le produit 767639 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767639 a été ajouté au panier.

Aller à la boutique en ligne

PHE/G II pour systèmes à courant continu avec tensions alternatives couplées.

À deux montants

Pour les systèmes à courant continu non mis à la terre
Positif : Tête de sonde
Négatif : Perche isolante

1 Produit

Référence de la pièce 767661 PHEG2 P SN7759

GTIN 4013364535558, Clients tariffs no (UE): 90303370, Poids brut: 4.50 kg, Prix unitaire: 1.00 pièce(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Niveau de protection - tension de foudre d’amorçage. (U_t )	120 V
Fonction spéciale	avec suppression de courant alternatif*)
Tension nominale (U_N )	1 ... 12 kV
Longueur raccord	1200 mm
Longueur totale (l_G )	1085 mm
*) PHE/G II avec suppression de courant alternatif pour une indication claire dans les systèmes à courant continu avec tensions alternatives couplées.

Niveau de protection - tension de foudre d’amorçage. (U_t )	120 V
Fonction spéciale	avec suppression de courant alternatif*)
Tension nominale (U_N )	1 ... 12 kV
Type de tension	DC
Longueur tête de test (I_S )	600 mm
Longueur perche isolante (l₁ )	550 mm
Longueur raccord	1200 mm
Longueur totale (l_G )	1085 mm
Norme	Conformément à la norme EN/IEC 61243-1
Température d'utilisation	-25 °C ... +55 °C, classe climatique N
Utilisation	_
Prévu pour	l'intérieur et l'extérieur
Utilisation pour	Appareillages
Version	bipolaire
Affichage	optique
Auto-test	oui
Matériau électrode de test	alliage de Cu / gal Sn
Matériau pointe de test	polyester renforcé de fibres de verre
Matériau élement d'affichage	Plastique, entièrement isolé
Matériau - perche isolante	polyester renforcé de fibres de verre
Matériau raccord	Câble Cu, très flexible
*) PHE/G II avec suppression de courant alternatif pour une indication claire dans les systèmes à courant continu avec tensions alternatives couplées.

Le produit 767661 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767661 a été ajouté au panier.

Aller à la boutique en ligne
