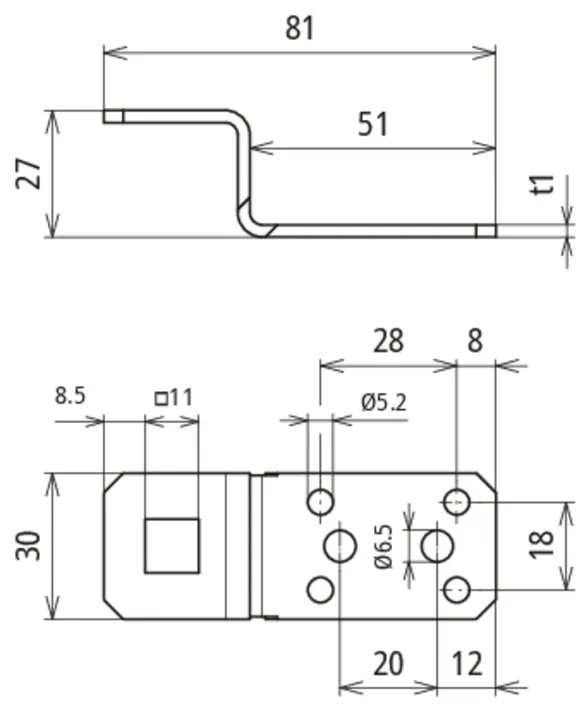

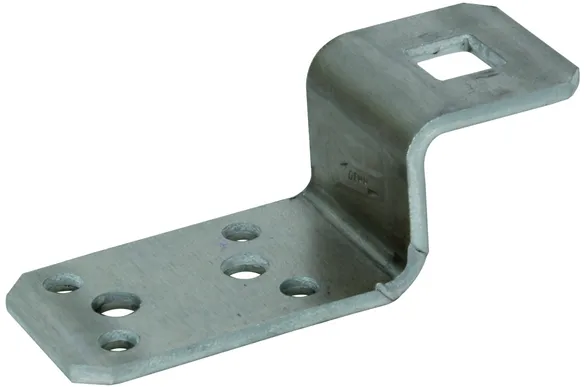

Art.-Nr. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

GTIN 4013364024908, Zolltarifnr. (EU): 85359000, Bruttogewicht: 23.90 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Cosse de connexion avec trou carré Al
des pattes de connexion

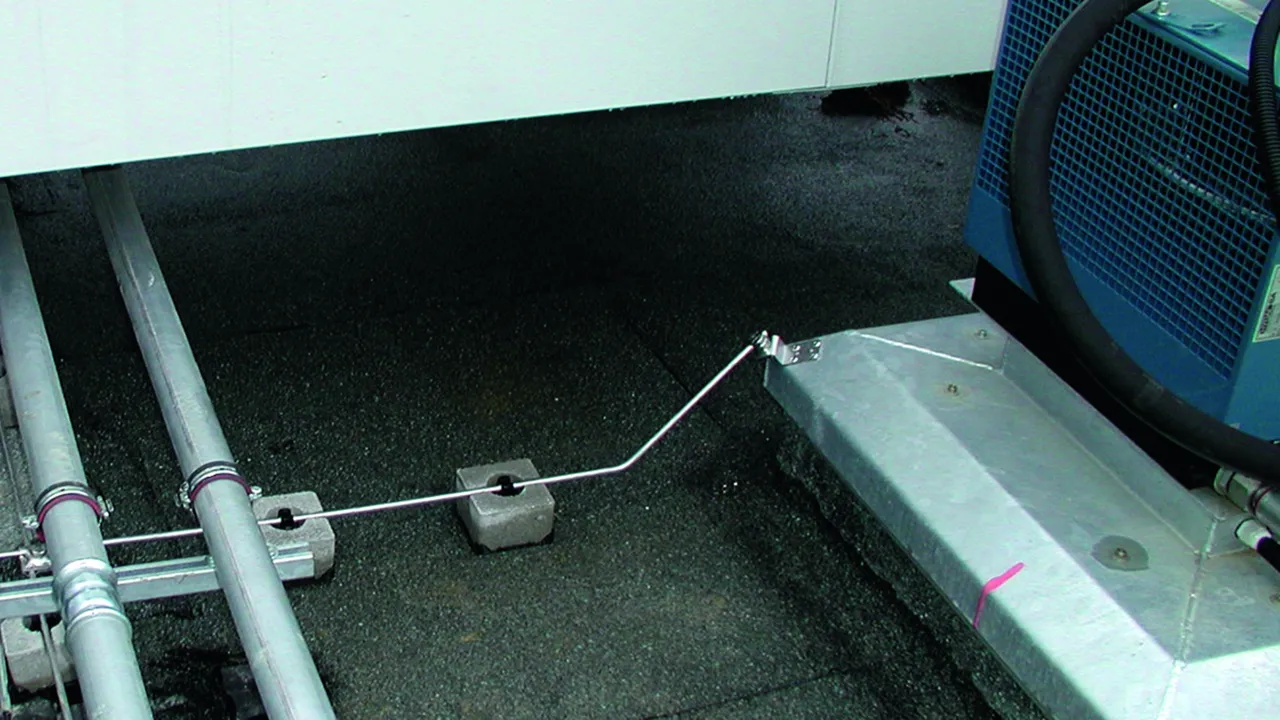

pour connecter des panneaux métalliques
par des rivets aveugles ou
Trou de vis 11x11 mm (par exemple pour les connecteurs KS),
Connexion longitudinale et transversale
Matériau - attache: Al
Fixation: [4x] Ø5,2 / [2x] Ø6,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AL ZF B11.11 B5.2 6.5 L81 AL
Référence: 377005
ou équivalent

Zertifikate

Technische Daten

Matériau - attache	Al
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Matériau - attache	Al
Epaisseur - matériel (t1)	3 mm
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Fixation avec	rivets aveugles ou vis
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm, 2 rivets Ø6 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX pour des épaisseurs de ≥ 2 mm.
Raccordement	longitudinal / transversal
Connexion avec	Trou carré 11x11 mm (connecteur KS)
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Artikel 377005 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377005 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

GTIN 4013364024915, Zolltarifnr. (EU): 85359000, Bruttogewicht: 51.20 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

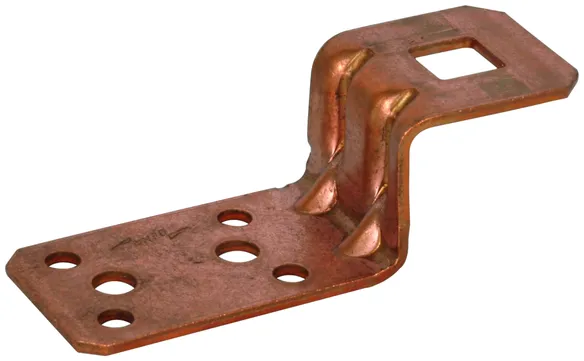

Cosse de connexion avec trou carré Cu
des pattes de connexion
pour connecter des panneaux métalliques
par des rivets aveugles ou
Trou de vis 11x11 mm (par exemple pour les connecteurs KS),
Connexion longitudinale et transversale
Matériau - attache: Cu
Fixation: [4x] Ø5,2 / [2x] Ø6,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AL ZF B11.11 B5.2 6.5 L81 CU
Référence: 377017
ou équivalent

Zertifikate

Technische Daten

Matériau - attache	Cu
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Matériau - attache	Cu
Epaisseur - matériel (t1)	2 mm
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Fixation avec	rivets aveugles ou vis
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm, 2 rivets Ø6 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX pour des épaisseurs de ≥ 2 mm.
Raccordement	longitudinal / transversal
Connexion avec	Trou carré 11x11 mm (connecteur KS)
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Artikel 377017 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377017 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

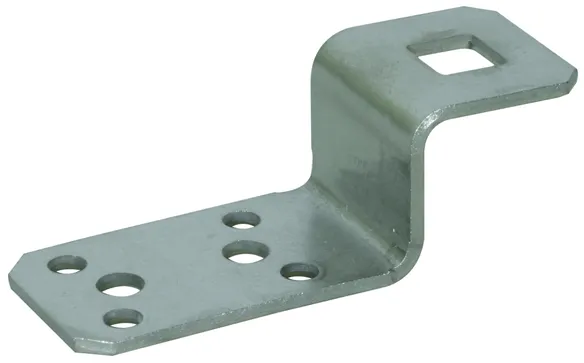

Art.-Nr. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

GTIN 4013364119284, Zolltarifnr. (EU): 85359000, Bruttogewicht: 54.10 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Cosse de connexion avec trou carré NIRO
des pattes de connexion
pour connecter des panneaux métalliques
par des rivets aveugles ou
Trou de vis 11x11 mm (par exemple pour les connecteurs KS),
Connexion longitudinale et transversale
Matériau - attache: INOX
Fixation: [4x] Ø5,2 / [2x] Ø6,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AL ZF B11.11 B5.2 6.5 L81 V2A
Référence: 377009
ou équivalent

Zertifikate

Technische Daten

Matériau - attache	INOX
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Matériau - attache	INOX
Epaisseur - matériel (t1)	2,5 mm
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Fixation avec	rivets aveugles ou vis
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm, 2 rivets Ø6 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX pour des épaisseurs de ≥ 2 mm.
Raccordement	longitudinal / transversal
Connexion avec	Trou carré 11x11 mm (connecteur KS)
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Artikel 377009 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377009 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

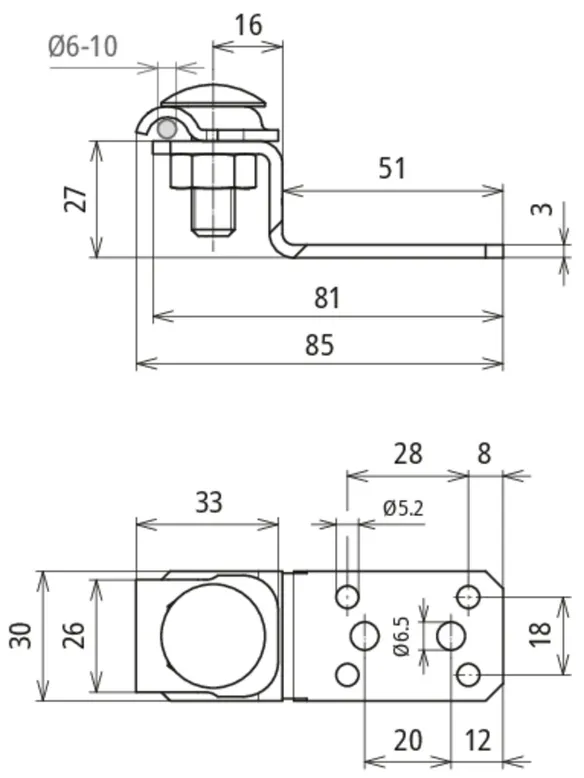

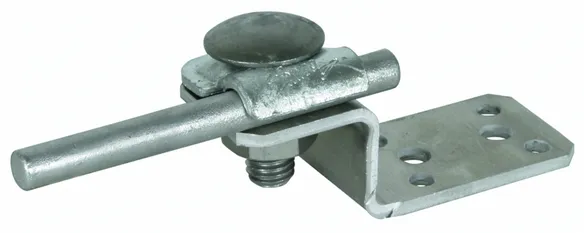

Art.-Nr. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

GTIN 4013364078604, Zolltarifnr. (EU): 85359000, Bruttogewicht: 76.00 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - attache: Al
Fixation: [4x] Ø5,2 / [2x] Ø6,5 mm
Matériau - dispositif de serrage: St/tZn
Vis: M10 x 30 mm
Plage de serrage rd: 6-10 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AL ZF KB 6.10STTZN B5.2 6.5 L81 AL
Référence: 377100
ou équivalent

Zertifikate

Technische Daten

Matériau - attache	Al
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Matériau - dispositif de serrage	St/tZn
Plage de serrage rd	6-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Matériau - attache	Al
Epaisseur - matériel (t1)	3 mm
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Fixation avec	rivets aveugles ou vis
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm, 2 rivets Ø6 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX pour des épaisseurs de ≥ 2 mm.
Matériau - dispositif de serrage	St/tZn
Vis	e M10 x 30 mm
Matériau - vis / écrou	INOX
Raccordement	longitudinal / transversal
Connexion avec	dispositif de serrage
Plage de serrage rd	6-10 mm
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Artikel 377100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

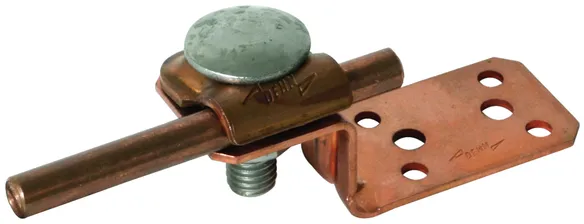

Art.-Nr. 377117 AL ZF KB 6.10CU B5.2 6.5 L81 CU

GTIN 4013364524781, Zolltarifnr. (EU): , Bruttogewicht: 96.00 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - attache: Cu
Fixation: [4x] Ø5,2 / [2x] Ø6,5 mm
Matériau - dispositif de serrage: Cu
Vis: M10 x 30 mm
Plage de serrage rd: 6-10 mm

produit : DEHN
Type: AL ZF KB 6.10CU B5.2 6.5 L81 CU
Référence: 377117
ou équivalent

Technische Daten

Matériau - attache	Cu
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Matériau - dispositif de serrage	Cu
Plage de serrage rd	6-10 mm
*) Pour l'affectation exacte, voir le certificat de test.

Matériau - attache	Cu
Epaisseur - matériel (t1)	3 mm
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Fixation avec	rivets aveugles ou vis
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm, 2 rivets Ø6 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX pour des épaisseurs de ≥ 2 mm.
Matériau - dispositif de serrage	Cu
Vis	e M10 x 30 mm
Matériau - vis / écrou	INOX
Raccordement	longitudinal / transversal
Connexion avec	dispositif de serrage
Plage de serrage rd	6-10 mm
*) Pour l'affectation exacte, voir le certificat de test.

Artikel 377117 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377117 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

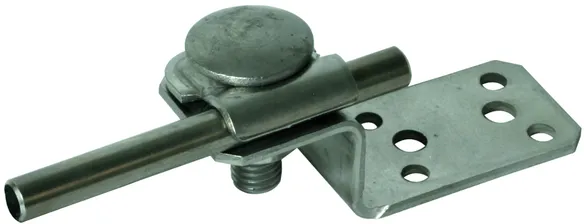

Art.-Nr. 377109 AL ZF KB 6.10V2A B5.2 6.5 L81 V2A

GTIN 4013364524743, Zolltarifnr. (EU): , Bruttogewicht: 86.00 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - attache: INOX
Fixation: [4x] Ø5,2 / [2x] Ø6,5 mm
Matériau - dispositif de serrage: INOX
Vis: M10 x 30 mm
Plage de serrage rd: 6-10 mm

produit : DEHN
Type: AL ZF KB 6.10V2A B5.2 6.5 L81 V2A
Référence: 377109
ou équivalent

Technische Daten

Matériau - attache	INOX
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Matériau - dispositif de serrage	INOX
Plage de serrage rd	6-10 mm
*) Pour l'affectation exacte, voir le certificat de test.

Matériau - attache	INOX
Epaisseur - matériel (t1)	3 mm
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Fixation avec	rivets aveugles ou vis
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm, 2 rivets Ø6 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX pour des épaisseurs de ≥ 2 mm.
Matériau - dispositif de serrage	INOX
Vis	e M10 x 30 mm
Matériau - vis / écrou	INOX
Raccordement	longitudinal / transversal
Connexion avec	dispositif de serrage
Plage de serrage rd	6-10 mm
*) Pour l'affectation exacte, voir le certificat de test.

Artikel 377109 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377109 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

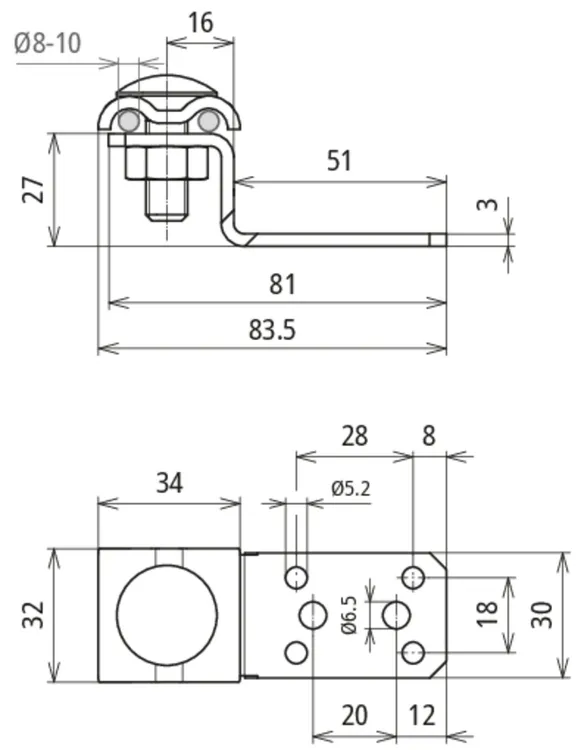

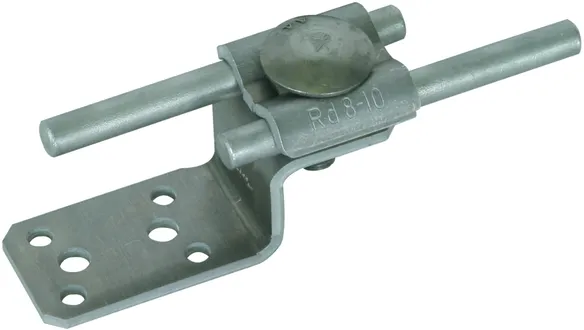

Art.-Nr. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

GTIN 4013364136465, Zolltarifnr. (EU): 85359000, Bruttogewicht: 72.40 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - attache: Al
Fixation: [4x] Ø5,2 / [2x] Ø6,5 mm
Matériau - attache double: Al
Vis: M10 x 30 mm
Plage de serrage rd: 8-10 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AL ZF DUL 6.10 B5.2 6.5 L81 AL
Référence: 377200
ou équivalent

Zertifikate

Technische Daten

Matériau - attache	Al
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Matériau - attache double	Al
Plage de serrage rd	8-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Matériau - attache	Al
Epaisseur - matériel (t1)	3 mm
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Fixation avec	rivets aveugles ou vis
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm, 2 rivets Ø6 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX pour des épaisseurs de ≥ 2 mm.
Matériau - attache double	Al
Vis	e M10 x 30 mm
Matériau - vis / écrou	INOX
Raccordement	longitudinal / transversal
Connexion avec	attache double
Plage de serrage rd	8-10 mm
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Artikel 377200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Results for products (0)

Results for content (0)

Attaches

Avec trou carré

Art.-Nr. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Artikel 377005 wurde zum Merkzettel hinzugefügt.

Artikel 377005 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Artikel 377017 wurde zum Merkzettel hinzugefügt.

Artikel 377017 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Artikel 377009 wurde zum Merkzettel hinzugefügt.

Artikel 377009 wurde zum Warenkorb hinzugefügt.

Avec clamp

Art.-Nr. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Artikel 377100 wurde zum Merkzettel hinzugefügt.

Artikel 377100 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377117 AL ZF KB 6.10CU B5.2 6.5 L81 CU

Artikel 377117 wurde zum Merkzettel hinzugefügt.

Artikel 377117 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377109 AL ZF KB 6.10V2A B5.2 6.5 L81 V2A

Artikel 377109 wurde zum Merkzettel hinzugefügt.

Artikel 377109 wurde zum Warenkorb hinzugefügt.

Avec attache double

Art.-Nr. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Artikel 377200 wurde zum Merkzettel hinzugefügt.

Artikel 377200 wurde zum Warenkorb hinzugefügt.

Attaches

Avec trou carré

Art.-Nr. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Sie müssen angemeldet sein um 377005.stp herunterzuladen.

Sie müssen angemeldet sein um 377005.igs herunterzuladen.

Sie müssen angemeldet sein um 377005.jt herunterzuladen.

Sie müssen angemeldet sein um 377005.dwg herunterzuladen.

Sie müssen angemeldet sein um 377005m_D.dxf herunterzuladen.

Artikel 377005 wurde zum Merkzettel hinzugefügt.

Artikel 377005 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Sie müssen angemeldet sein um 377005.stp herunterzuladen.

Sie müssen angemeldet sein um 377005.igs herunterzuladen.

Sie müssen angemeldet sein um 377005.jt herunterzuladen.

Sie müssen angemeldet sein um 377005.dwg herunterzuladen.

Sie müssen angemeldet sein um 377005m_D.dxf herunterzuladen.

Artikel 377017 wurde zum Merkzettel hinzugefügt.

Artikel 377017 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Sie müssen angemeldet sein um 377005.stp herunterzuladen.

Sie müssen angemeldet sein um 377005.igs herunterzuladen.

Sie müssen angemeldet sein um 377005.jt herunterzuladen.

Sie müssen angemeldet sein um 377005.dwg herunterzuladen.

Sie müssen angemeldet sein um 377005m_D.dxf herunterzuladen.

Artikel 377009 wurde zum Merkzettel hinzugefügt.

Artikel 377009 wurde zum Warenkorb hinzugefügt.

Avec clamp

Art.-Nr. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Sie müssen angemeldet sein um 377100.stp herunterzuladen.

Sie müssen angemeldet sein um 377100.igs herunterzuladen.

Sie müssen angemeldet sein um 377100.jt herunterzuladen.

Sie müssen angemeldet sein um 377100.dwg herunterzuladen.

Sie müssen angemeldet sein um 377100m_D.dxf herunterzuladen.

Artikel 377100 wurde zum Merkzettel hinzugefügt.

Artikel 377100 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377117 AL ZF KB 6.10CU B5.2 6.5 L81 CU

Sie müssen angemeldet sein um 377100.stp herunterzuladen.

Sie müssen angemeldet sein um 377100.igs herunterzuladen.

Sie müssen angemeldet sein um 377100.jt herunterzuladen.

Sie müssen angemeldet sein um 377100.dwg herunterzuladen.

Sie müssen angemeldet sein um 377100m_D.dxf herunterzuladen.

Artikel 377117 wurde zum Merkzettel hinzugefügt.

Artikel 377117 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 377109 AL ZF KB 6.10V2A B5.2 6.5 L81 V2A

Sie müssen angemeldet sein um 377100.stp herunterzuladen.

Sie müssen angemeldet sein um 377100.igs herunterzuladen.

Sie müssen angemeldet sein um 377100.jt herunterzuladen.

Sie müssen angemeldet sein um 377100.dwg herunterzuladen.

Sie müssen angemeldet sein um 377100m_D.dxf herunterzuladen.

Artikel 377109 wurde zum Merkzettel hinzugefügt.

Artikel 377109 wurde zum Warenkorb hinzugefügt.

Avec attache double

Art.-Nr. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Sie müssen angemeldet sein um 377200.stp herunterzuladen.

Sie müssen angemeldet sein um 377200.igs herunterzuladen.

Sie müssen angemeldet sein um 377200.jt herunterzuladen.

Sie müssen angemeldet sein um 377200.dwg herunterzuladen.

Sie müssen angemeldet sein um 377200m_D.dxf herunterzuladen.

Artikel 377200 wurde zum Merkzettel hinzugefügt.

Artikel 377200 wurde zum Warenkorb hinzugefügt.
