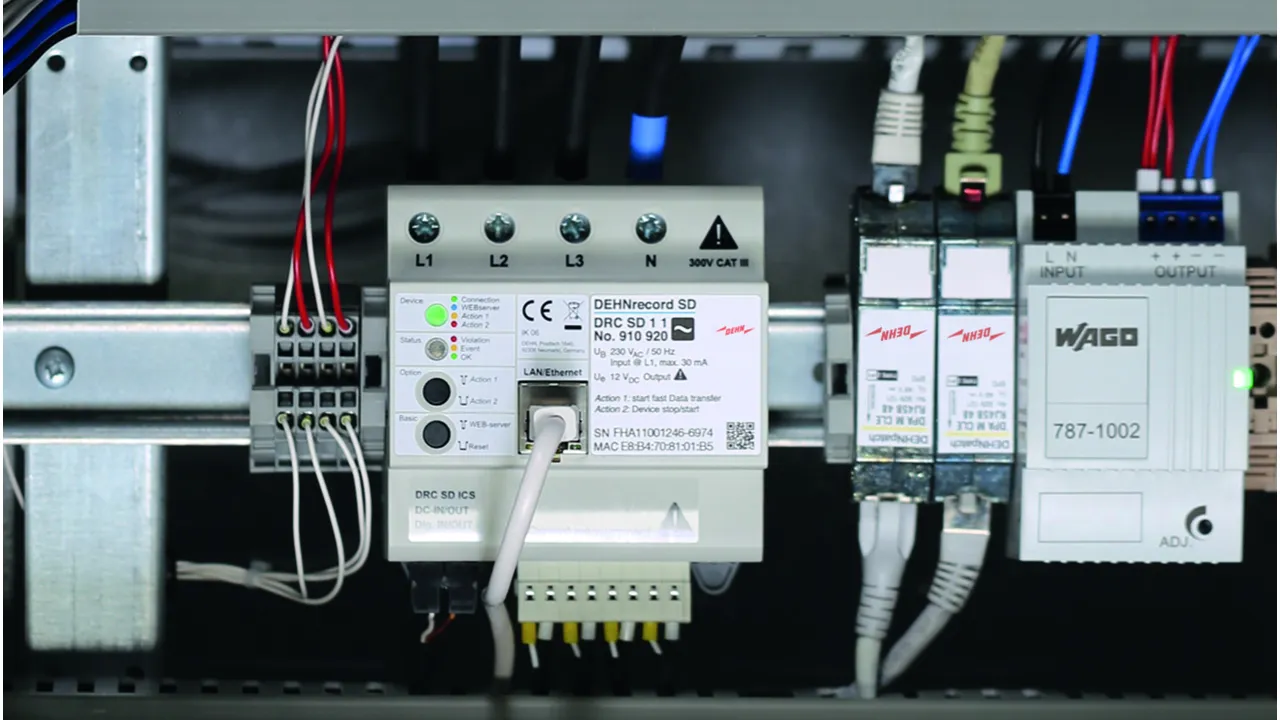

DEHNrecord SD

  • Appareil de mesure multifonction basé sur l'edge computing
  • Tension d'alimentation 230 V AC
  • Dimensions compactes (5 modules) pour une intégration et une mise à niveau faciles des systèmes existant
  • Mesure de la qualité du réseau selon la norme NF EN 61000-4-30, classe A
  • Valeurs limites défini selon la norme NF EN 50160
  • Possibilité de définir en plus des valeurs limites personnalisées
  • Mesure des surtensions temporaires selon la norme NF EN50550
  • Mesure du profil de charge et de la puissance
  • Entrées et sorties numériques intégrées, pouvant être liées logiquement
  • Connexion de communication via Modbus TCP et/ou MQTT 3.1 Azure

Plus d'informations

Thèmes similaires

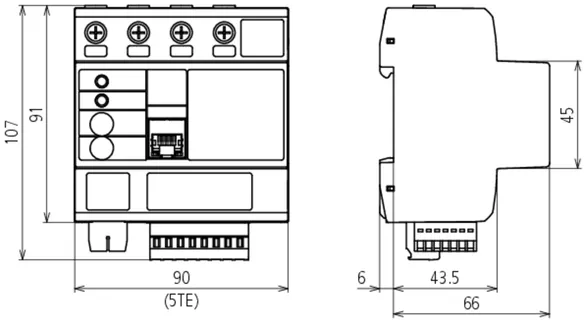

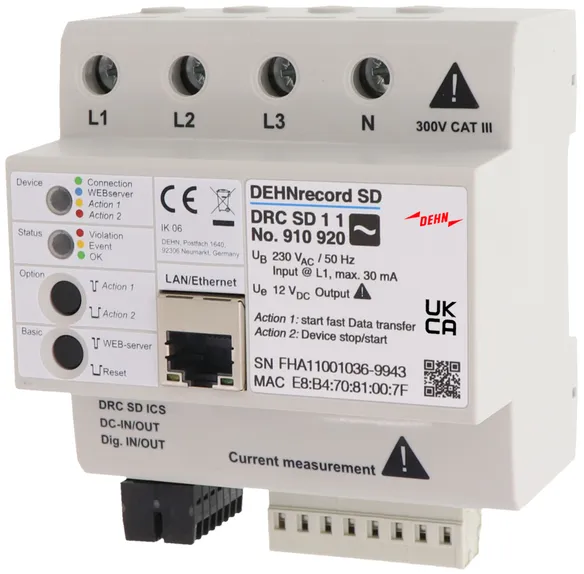

DRC SD 1 1

Appareil de mesure multifonction et d’analyse de la qualité du réseau.

1 Produit

Référence de la pièce 910920 DRC SD 1 1

GTIN 4013364460263, Clients tariffs no (UE): 90303200, Poids brut: 510.02 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Équipement de mesure multifonction
basé sur le edge computing avec les fonctions suivantes :
Tension d'alimentation 230 V, monophasée via L1
via le jeu de barres directement depuis le parafoudre,
aucun câblage supplémentaire ou fusible requis.
Boîtier compact pour une intégration simple
en retrofit, 5 modules en largeur / montage sur rail DIN
Mesure de la qualité de la tension conformément à la norme NF EN 61000-4-30,
Certifié classe A
Transmission permanente des valeurs moyennes standardisées
Enregistrement des défauts transmis en cas de dépassement de la valeur limite
Valeurs limites selon EN 50160 / option de
définition supplémentaire des valeurs limites PQ individuelles
Transmission déclenchable du courant de défaut également
sans dépassement de valeur limite / déclenchement personnalisé
via le bouton de l'appareil ou sur le Web
Mesure du courant de charge et de la puissance à quatre pôles au moyen de
TOR de courant pour des mesures jusqu'à 100 A (transformateur de courant à noyau divisé)
ou jusqu'à 1 000 A (bobines de Rogowski) (longueurs de câble 3 m)
Messages d'événement possibles via Cloud Monitor,
sorties numériques et par mail
Interfaces E/S paramétrables intégrées 3x entrées, 2x sorties
Liaison de communication via Modbus
Interface TCP/IP et protocole MQTT (3.1, basé sur Azure)
Affichage de la valeur mesurée soit par
DEHN Cloudmonitor ou par client tiers spécifiques à l'entreprise
Configuration et mise à jour du micrologiciel de l'appareil par interface Web

produit : DEHN
Type: DRC SD 1 1
Référence: 910920
ou équivalent



Caractéristiques techniques

Méthode de mesure PQ selon EN 61000-4-30: 2015 Classe A
Tension d'alimentation (UB ) 230 VAC (50 Hz) via L1
Plage de tension nominale d'entrée 230 / 400 VAC
Plage de la tension d'entrée 185-265 VAC

Le produit 910920 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 910920 a été ajouté au panier.

Aller à la boutique en ligne

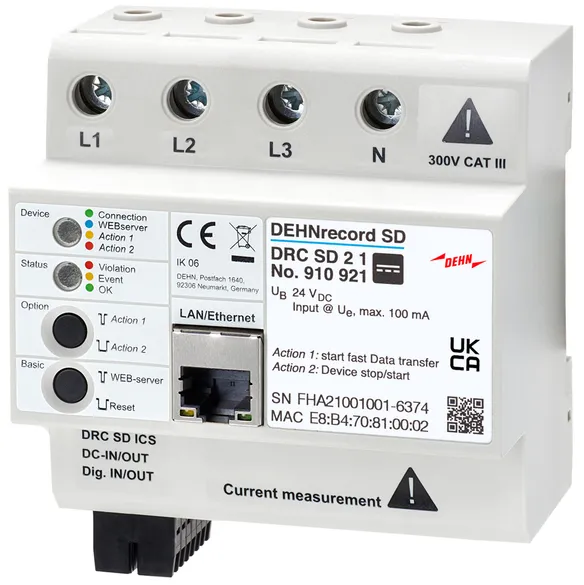

DRC SD 2 1

Appareil de mesure multifonction et d’analyse de la qualité du réseau.

1 Produit

Référence de la pièce 910921 DRC SD 2 1

GTIN 4013364460270, Clients tariffs no (UE): 90303200, Poids brut: 510.02 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Équipement de mesure multifonction
basé sur le edge computing avec les fonctions suivantes :
Tension d'alimentation 24 V DC.
Boîtier compact pour une intégration simple
en retrofit, 5 modules en largeur / montage sur rail DIN
Mesure de la qualité de la tension conformément à la norme NF EN 61000-4-30,
Certifié classe A
Transmission permanente des valeurs moyennes standardisées
Enregistrement des défauts transmis en cas de dépassement de la valeur limite
Valeurs limites selon EN 50160 / option de
définition supplémentaire des valeurs limites PQ individuelles
Transmission déclenchable du courant de défaut également
sans dépassement de valeur limite / déclenchement personnalisé
via le bouton de l'appareil ou sur le Web
Mesure du courant de charge et de la puissance à quatre pôles au moyen de
TOR de courant pour des mesures jusqu'à 100 A (transformateur de courant à noyau divisé)
ou jusqu'à 1 000 A (bobines de Rogowski) (longueurs de câble 3 m)
Messages d'événement possibles via Cloud Monitor,
sorties numériques et par mail
Interfaces E/S paramétrables intégrées 3x entrées, 2x sorties
Liaison de communication via Modbus
Interface TCP/IP et protocole MQTT (3.1, basé sur Azure)
Affichage de la valeur mesurée soit par
DEHN Cloudmonitor ou par client tiers spécifiques à l'entreprise
Configuration et mise à jour du micrologiciel de l'appareil par interface Web

produit : DEHN
Type: DRC SD 2 1
Référence: 910921
ou équivalent



Caractéristiques techniques

Méthode de mesure PQ selon EN 61000-4-30: 2015 Classe A
Tension d'alimentation (UB ) 24 VDC
Plage de tension nominale d'entrée 24 VDC SELV (max. 3 W)
Plage de la tension d'entrée 18-30 VDC

Le produit 910921 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 910921 a été ajouté au panier.

Aller à la boutique en ligne

DRC SD ICS 100

Avec le DEHNrecord SD ICS, les courants d’impulsion jusqu’à 100 kA peuvent être enregistrés sur des conducteurs isolés.
Pour cela, une distance minimale ≥ 30 cm doit être respectée par rapport aux conducteurs isolés.

1 Produit

Référence de la pièce 910935 DRC SD ICS 100

GTIN 4013364460676, Clients tariffs no (UE): 90303370, Poids brut: 172.02 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Capteur de courant d'impulsion avec câble de raccordement
Pour mesurer des courants d'impulsion jusqu'à 100 kA
Durée d'enregistrement max de 5 sec.
Résolution d'amplitude 100 A
Taux d'échantillonnage 1 µs
Seuil de déclenchement configurable via interface Web
Longueur du câble de connexion 3 m

produit : DEHN
Type: DRC SD ICS 100
Référence: 910935
ou équivalent



Caractéristiques techniques

Plage de mesure du courant d'impulsion (8/20 µs à 10/350 µs) 4-100 kA
Résolution d'amplitude 100 A
Taux d'échantillonnage 1 µs
Temps d'enregistrement max. 200 ms
Seuil de déclenchement - Amplitude Paramétrable via interface WEB
Longueur du câble de raccordement 3 m

Le produit 910935 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 910935 a été ajouté au panier.

Aller à la boutique en ligne

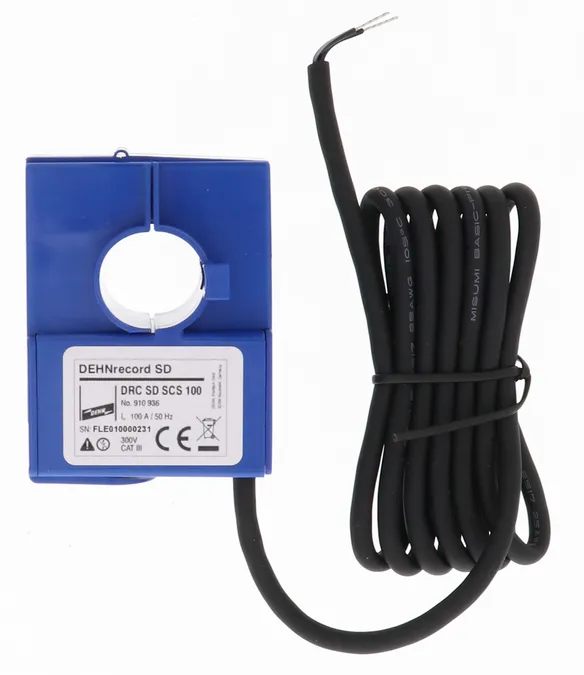

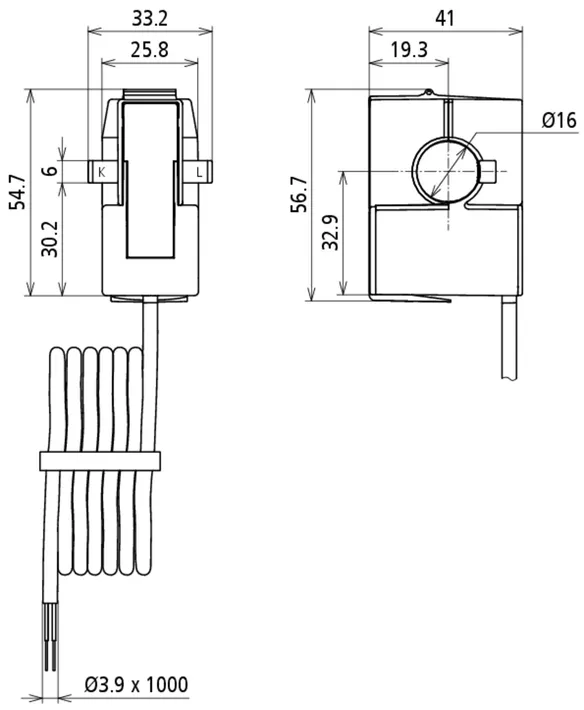

DRC SD SCS 100

Transformateur de courant à noyau basculant pour la mesure électronique du courant alternatif (AC) avec séparation galvanique entre le circuit primaire (puissance) et le circuit secondaire (mesure) jusqu’à 300 V CAT III.

1 Produit

Référence de la pièce 910936 DRC SD SCS 100

GTIN 4013364460683, Clients tariffs no (UE): 90303370, Poids brut: 148.50 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

TOR de mesure pour courant alternatif (AC) avec isolation galvanique
entre le primaire (puissance) et le secondaire circuit (mesure) jusqu'à 300 V CAT III.
Classe de précision 1 (CEI 61869-2)
Courant primaire nominal 100 A
Courant primaire étendu 120 A
Courant de courte durée nominal thermique max. 6 kA à 50 Hz
Courant nominal dynamique max. 3 kA à 50 Hz
Fréquence nominale 50 Hz
Bande passante de fréquence (-3 dB) min. 1,5 kHz
Longueur du câble de connexion 1 m
Max. diamètre du câble 16 mm

produit : DEHN
Type: DRC SD SCS 100
Référence: 910936
ou équivalent



Caractéristiques techniques

Accuracy class 1 (IEC 61869-2)
Courant nominal (IPr ) 100 A
Courant primaire étendu (IePr ) 120 A
Resistance thermique en cas de court-circuit (Ith ) max. 6 kA à 50 Hz ; 60 x IPr (1s) kA
Courant nominal dynamique (Idyn ) max. 3 kA à 50 Hz ; 60 x IPr (1s) kA
Fréquence nominale (fr ) 50 Hz
Bande passante (-3 dB) (BW) min. 1,5 kHz
Diamètre max du câble 16 mm
Longueur du câble de raccordement 1 m

Le produit 910936 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 910936 a été ajouté au panier.

Aller à la boutique en ligne

DRC SD RCS 1000

Transformateur de courant à bobine de Rogowski pour la mesure électronique du courant alternatif (AC) avec séparation galvanique entre le circuit primaire (puissance) et le circuit secondaire (mesure) jusqu’à 1000 V CAT III.

2 Produits

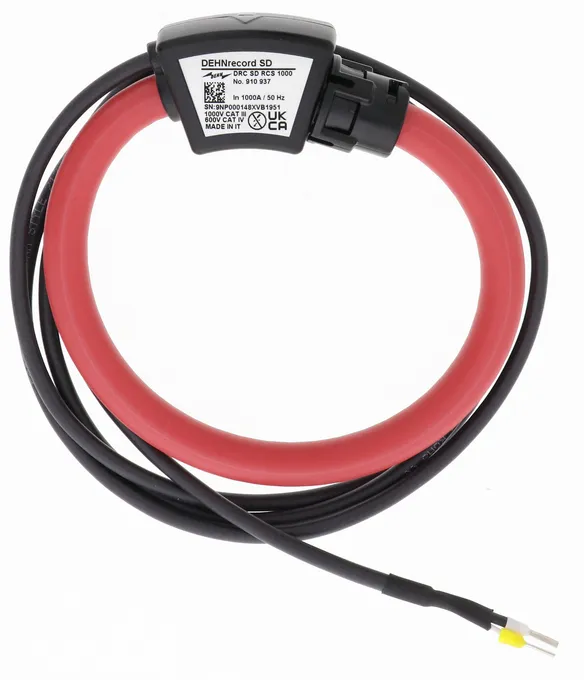

Référence de la pièce 910937 DRC SD RCS 1000 3M

GTIN 4013364460690, Clients tariffs no (UE): 90303370, Poids brut: 210.46 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Transformateur de courant à bobine de Rogowski avec séparation galvanique entre le circuit primaire (puissance) et le circuit secondaire (mesure) jusqu’à 1000 V CAT III.




Classe de précision 1 (IEC 61869-2)
Courant nominal primaire 1000 A
Courant primaire étendu 2000 A
Fréquence nominale 50 Hz
Bande passante (-3 dB) 3 kHz
Longueur du câble de raccordement 3 m
Diamètre de câble max. 95 mm

produit : DEHN
Type: DRC SD RCS 1000 3M
Référence: 910937
ou équivalent



Caractéristiques techniques

Accuracy class 1 (IEC 61869-2)
Courant nominal (IPr ) 1000 A
Courant primaire étendu (IePr ) 2000 A
Fréquence nominale (fr ) 50 Hz
Bande passante (-3 dB) (BW) 3 kHz
Erreur de positionnement (εL ) < +/- 1%
Diamètre max du câble 95 mm
Longueur du câble de raccordement 3 m

Le produit 910937 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 910937 a été ajouté au panier.

Aller à la boutique en ligne

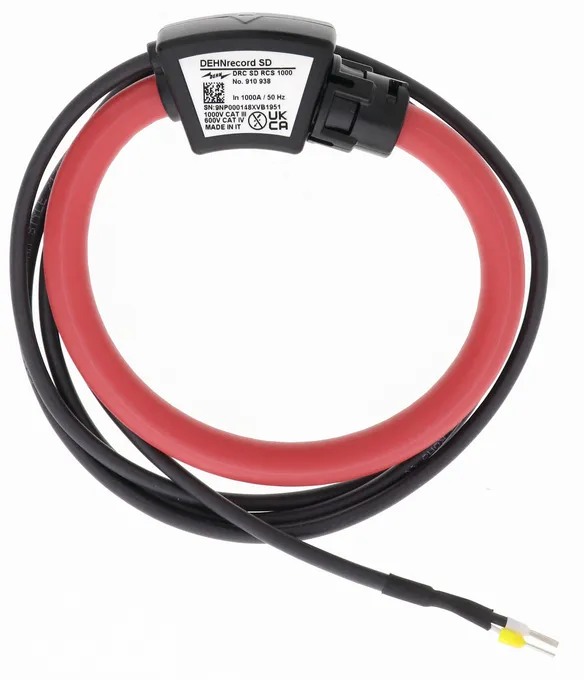

Référence de la pièce 910938 DRC SD RCS 1000 1M

GTIN 4013364467668, Clients tariffs no (UE): 90303370, Poids brut: 147.19 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Transformateur de courant à bobine de Rogowski avec séparation galvanique entre le circuit primaire (puissance) et le circuit secondaire (mesure) jusqu’à 1000 V CAT III.




Classe de précision 1 (IEC 61869-2)
Courant nominal primaire 1000 A
Courant primaire étendu 2000 A
Fréquence nominale 50 Hz
Bande passante (-3 dB) 3 kHz
Longueur du câble de raccordement 1 m
Diamètre de câble max. 95 mm

produit : DEHN
Type: DRC SD RCS 1000 1M
Référence: 910938
ou équivalent



Caractéristiques techniques

Accuracy class 1 (IEC 61869-2)
Courant nominal (IPr ) 1000 A
Courant primaire étendu (IePr ) 2000 A
Fréquence nominale (fr ) 50 Hz
Bande passante (-3 dB) (BW) 3 kHz
Erreur de positionnement (εL ) < +/- 1%
Diamètre max du câble 95 mm
Longueur du câble de raccordement 1 m

Le produit 910938 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 910938 a été ajouté au panier.

Aller à la boutique en ligne
