Raccords SV pour raccordements en surface et sous terre

Bornes de raccordement obliques pour raccordements perpendiculaires, parallèles ou en T, avec protection anti-torsion des vis.

Pour conducteurs plats et ronds

6 Produkte

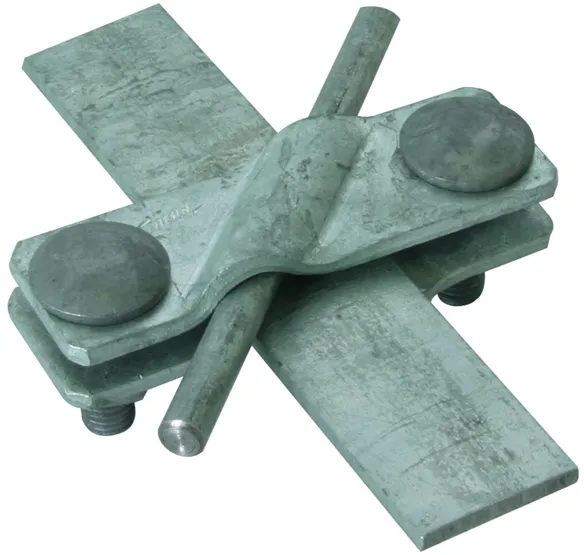

Art.-Nr. 308220 SVK 7.10 7.10 FL30 STTZN

GTIN 4013364084216, Zolltarifnr. (EU): 85359000, Bruttogewicht: 254.00 g, VPE: 25.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 308229.stp

      Sie müssen angemeldet sein um 308229.stp herunterzuladen.

      Login
    • 308229.igs

      Sie müssen angemeldet sein um 308229.igs herunterzuladen.

      Login
    • 308229.jt

      Sie müssen angemeldet sein um 308229.jt herunterzuladen.

      Login
    • 308229.dwg

      Sie müssen angemeldet sein um 308229.dwg herunterzuladen.

      Login
    • 308220m_D.dxf

      Sie müssen angemeldet sein um 308220m_D.dxf herunterzuladen.

      Login
Bornes SV pour conducteurs plats et ronds St/tZn

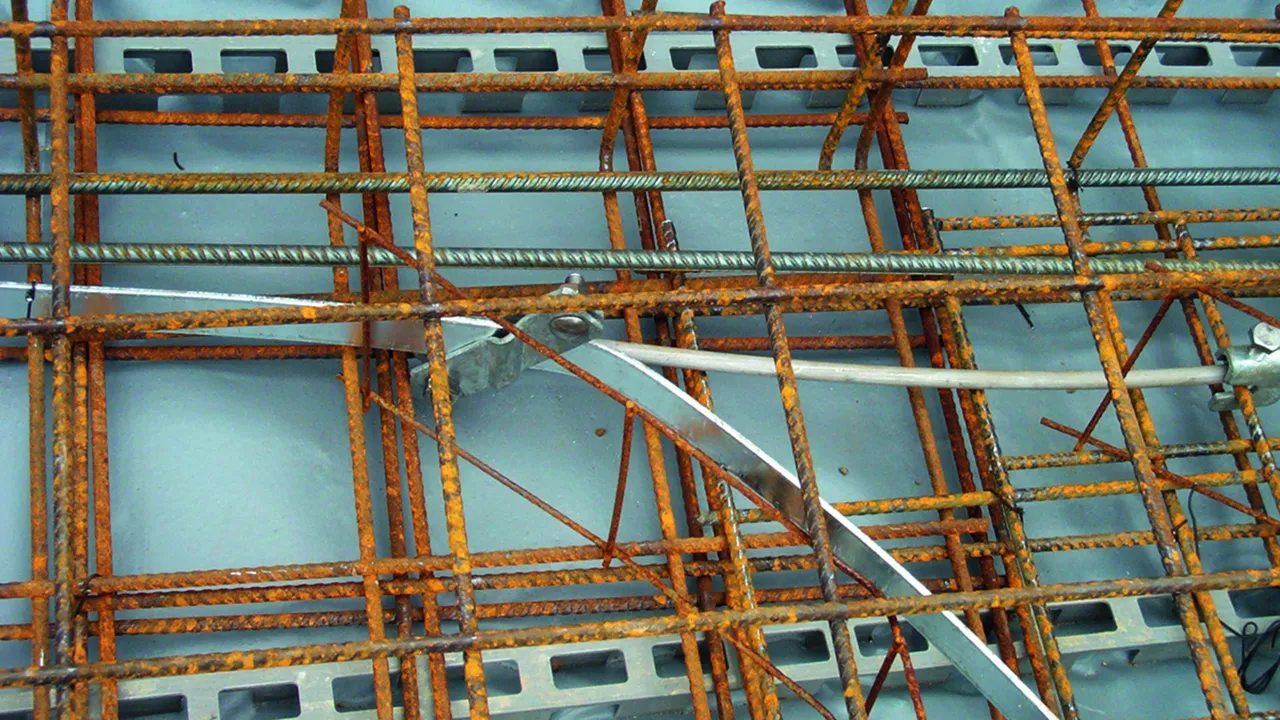

Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
avec protection anti-torsion des vis
Matériau - borne: St/tZn
Plage de serrage rd/rd: 7-10 / 7-10 mm
Plage de serrage rd/pl: 7-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 7,3 kA

produit : DEHN
Type: SVK 7.10 7.10 FL30 STTZN
Référence: 308220
ou équivalent

Zertifikate



Technische Daten

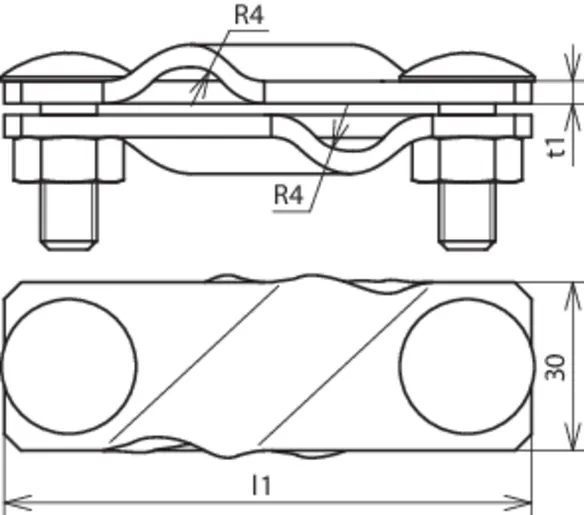

Matériau - borne St/tZn
Plage de serrage rd/rd 7-10 / 7-10 mm
Plage de serrage rd/pl 7-10 / 30 mm
Plage de serrage pl/pl 30 / 30 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 94 x 4 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,3 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 308220 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308220 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308229 SVK 7.10 7.10 FL30 V4A

GTIN 4013364083745, Zolltarifnr. (EU): 85359000, Bruttogewicht: 194.00 g, VPE: 25.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 308229.stp

      Sie müssen angemeldet sein um 308229.stp herunterzuladen.

      Login
    • 308229.igs

      Sie müssen angemeldet sein um 308229.igs herunterzuladen.

      Login
    • 308229.jt

      Sie müssen angemeldet sein um 308229.jt herunterzuladen.

      Login
    • 308229.dwg

      Sie müssen angemeldet sein um 308229.dwg herunterzuladen.

      Login
    • 308220m_D.dxf

      Sie müssen angemeldet sein um 308220m_D.dxf herunterzuladen.

      Login

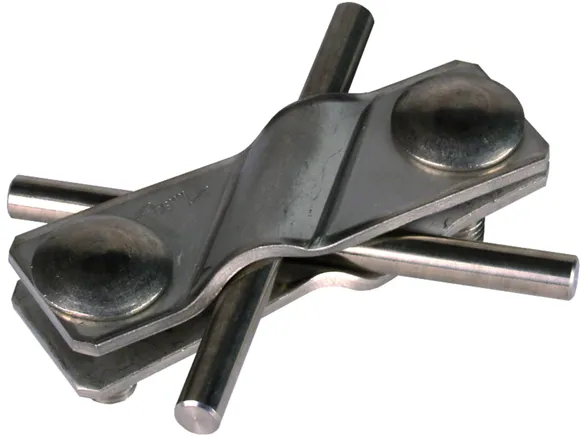

Bornes SV pour conducteurs plats et ronds INOX (V4A)
Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
avec protection anti-torsion des vis
Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 7-10 / 7-10 mm
Plage de serrage rd/pl: 7-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 3,2 kA

produit : DEHN
Type: SVK 7.10 7.10 FL30 V4A
Référence: 308229
ou équivalent

Zertifikate



Technische Daten

Matériau - borne INOX (V4A)
Plage de serrage rd/rd 7-10 / 7-10 mm
Plage de serrage rd/pl 7-10 / 30 mm
Plage de serrage pl/pl 30 / 30 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 94 x 3 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,2 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 308229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

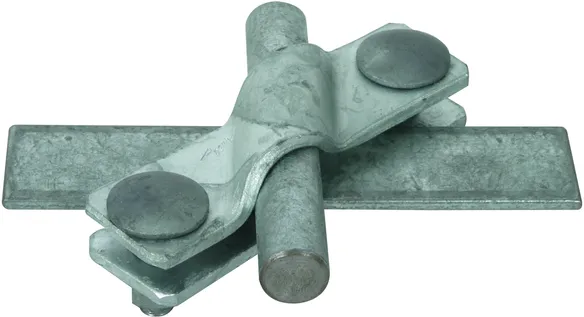

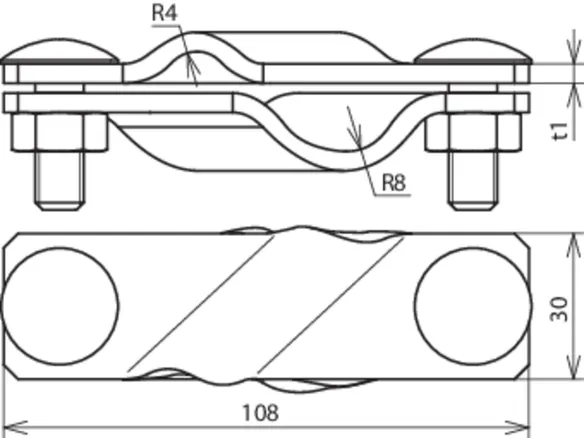

Art.-Nr. 308320 SVK 7.10 7.10 FL40 STTZN

GTIN 4013364028531, Zolltarifnr. (EU): 85359000, Bruttogewicht: 270.00 g, VPE: 25.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 308320.stp

      Sie müssen angemeldet sein um 308320.stp herunterzuladen.

      Login
    • 308320.igs

      Sie müssen angemeldet sein um 308320.igs herunterzuladen.

      Login
    • 308320.jt

      Sie müssen angemeldet sein um 308320.jt herunterzuladen.

      Login
    • 308320.dwg

      Sie müssen angemeldet sein um 308320.dwg herunterzuladen.

      Login
    • 308320m_D.dxf

      Sie müssen angemeldet sein um 308320m_D.dxf herunterzuladen.

      Login

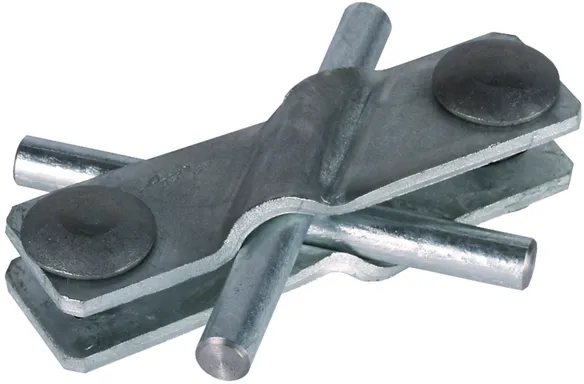

Bornes SV pour conducteurs plats et ronds St/tZn
Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
avec protection anti-torsion des vis
Matériau - borne: St/tZn
Plage de serrage rd/rd: 7-10 / 7-10 mm
Plage de serrage rd/pl: 7-10 / 30-40 mm
Plage de serrage pl/pl: 30-40 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 14,0 kA

produit : DEHN
Type: SVK 7.10 7.10 FL40 STTZN
Référence: 308320
ou équivalent

Zertifikate



Technische Daten

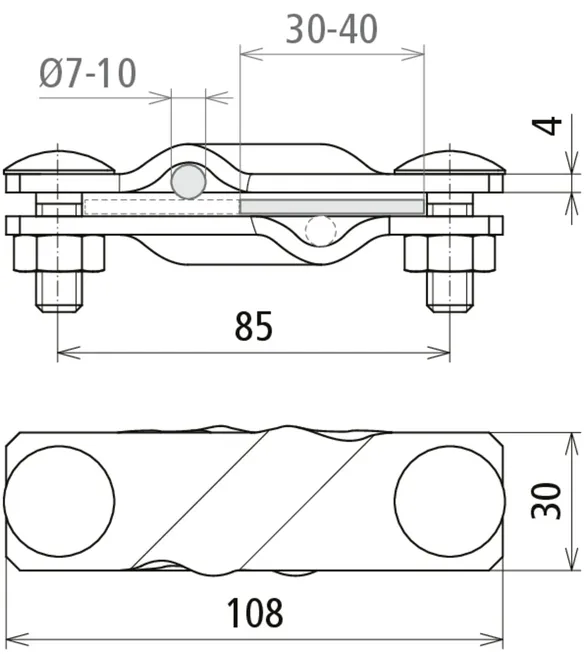

Matériau - borne St/tZn
Plage de serrage rd/rd 7-10 / 7-10 mm
Plage de serrage rd/pl 7-10 / 30-40 mm
Plage de serrage pl/pl 30-40 / 30-40 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 108 x 4 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 14,0 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 308320 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308320 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308329 SVK 7.10 7.10 FL40 V4A

GTIN 4013364081338, Zolltarifnr. (EU): 85359000, Bruttogewicht: 224.00 g, VPE: 25.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 308320.stp

      Sie müssen angemeldet sein um 308320.stp herunterzuladen.

      Login
    • 308320.igs

      Sie müssen angemeldet sein um 308320.igs herunterzuladen.

      Login
    • 308320.jt

      Sie müssen angemeldet sein um 308320.jt herunterzuladen.

      Login
    • 308320.dwg

      Sie müssen angemeldet sein um 308320.dwg herunterzuladen.

      Login
    • 308220m_D.dxf

      Sie müssen angemeldet sein um 308220m_D.dxf herunterzuladen.

      Login

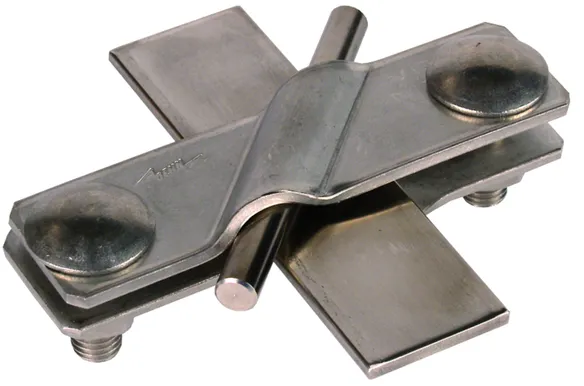

Bornes SV pour conducteurs plats et ronds INOX (V4A)
Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
avec protection anti-torsion des vis
Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 7-10 / 7-10 mm
Plage de serrage rd/pl: 7-10 / 30-40 mm
Plage de serrage pl/pl: 30-40 / 30-40 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 14,0 kA

produit : DEHN
Type: SVK 7.10 7.10 FL40 V4A
Référence: 308329
ou équivalent

Zertifikate



Technische Daten

Matériau - borne INOX (V4A)
Plage de serrage rd/rd 7-10 / 7-10 mm
Plage de serrage rd/pl 7-10 / 30-40 mm
Plage de serrage pl/pl 30-40 / 30-40 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 108 x 3 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 14,0 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 308329 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308329 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308320/40

GTIN , Zolltarifnr. (EU): , Bruttogewicht: , VPE:

Abbildungen

Weitere Information



Technische Daten

Matériau - borne St/tZn
Plage de serrage rd/rd 7-10 / 7-10 mm
Plage de serrage rd/pl 7-10 / 30-40 mm
Plage de serrage pl/pl 30-40 / 30-40 mm
Vis e M10 x 40 mm
Dimensions (l1 x t1) 108 x 4 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 14,0 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 308320/40 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308320/40 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308320/50

GTIN , Zolltarifnr. (EU): , Bruttogewicht: , VPE:

Abbildungen

Weitere Information



Technische Daten

Matériau - borne St/tZn
Plage de serrage rd/rd 7-10 / 7-10 mm
Plage de serrage rd/pl 7-10 / 30-40 mm
Plage de serrage pl/pl 30-40 / 30-40 mm
Vis e M10 x 50 mm
Dimensions (l1 x t1) 108 x 4 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 14,0 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 308320/50 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308320/50 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour un conducteur plat et un conducteur rond ou deux conducteurs plats

1 Produkt

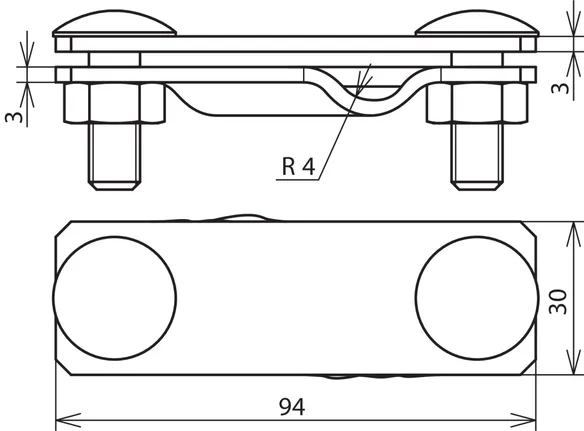

Art.-Nr. 308249 SVK 7.10 FL30 V4A

GTIN 4013364129313, Zolltarifnr. (EU): 85359000, Bruttogewicht: 204.00 g, VPE: 25.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 308249.stp

      Sie müssen angemeldet sein um 308249.stp herunterzuladen.

      Login
    • 308249.igs

      Sie müssen angemeldet sein um 308249.igs herunterzuladen.

      Login
    • 308249.jt

      Sie müssen angemeldet sein um 308249.jt herunterzuladen.

      Login
    • 308249.dwg

      Sie müssen angemeldet sein um 308249.dwg herunterzuladen.

      Login
    • 308249m_D.dxf

      Sie müssen angemeldet sein um 308249m_D.dxf herunterzuladen.

      Login

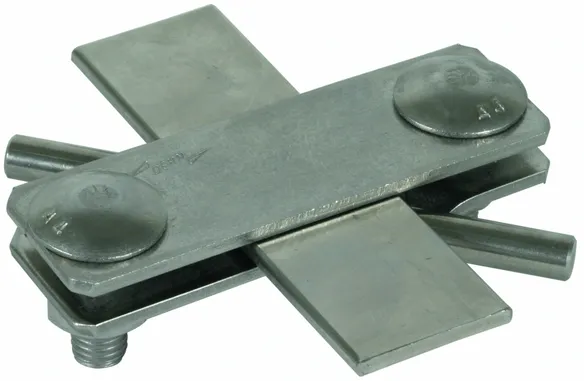

Bornes SV pour un conducteur plat et un conducteur rond INOX (V4A)
Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
avec protection anti-torsion des vis
Matériau - borne: INOX (V4A)
Plage de serrage rd/pl: 7-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: SVK 7.10 FL30 V4A
Référence: 308249
ou équivalent

Zertifikate



Technische Daten

Matériau - borne INOX (V4A)
Plage de serrage rd/pl 7-10 / 30 mm
Plage de serrage pl/pl 30 / 30 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 94 x 3 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 308249 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308249 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour conducteurs plats

2 Produkte

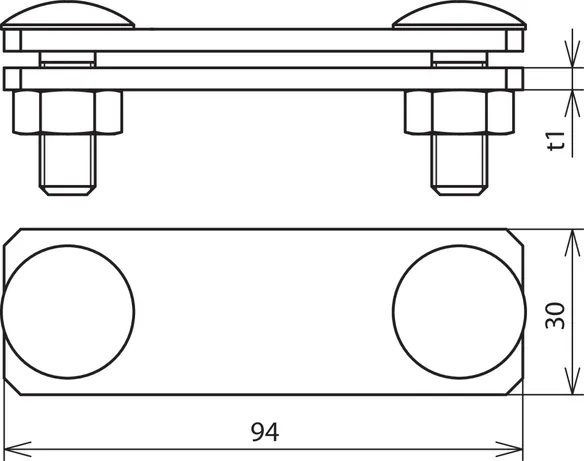

Art.-Nr. 308230 SVK FL30 STTZN

GTIN 4013364090859, Zolltarifnr. (EU): 85359000, Bruttogewicht: 245.00 g, VPE: 25.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 308230.stp

      Sie müssen angemeldet sein um 308230.stp herunterzuladen.

      Login
    • 308230.igs

      Sie müssen angemeldet sein um 308230.igs herunterzuladen.

      Login
    • 308230.jt

      Sie müssen angemeldet sein um 308230.jt herunterzuladen.

      Login
    • 308230.dwg

      Sie müssen angemeldet sein um 308230.dwg herunterzuladen.

      Login
    • 308230m_D.dxf

      Sie müssen angemeldet sein um 308230m_D.dxf herunterzuladen.

      Login

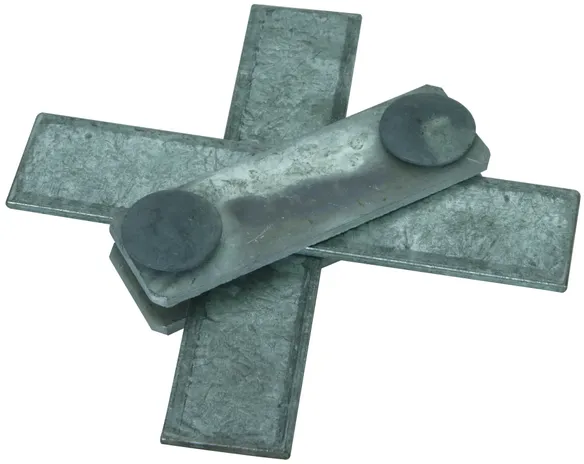

Borne SV pour conducteurs plats St/tZn
Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
avec protection anti-torsion des vis
Matériau - borne: St/tZn
Plage de serrage pl/pl: 30 / 30 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 8,2 kA

produit : DEHN
Type: SVK FL30 STTZN
Référence: 308230
ou équivalent

Zertifikate



Technische Daten

Matériau - borne St/tZn
Plage de serrage pl/pl 30 / 30 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 94 x 4 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 8,2 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 308230 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308230 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

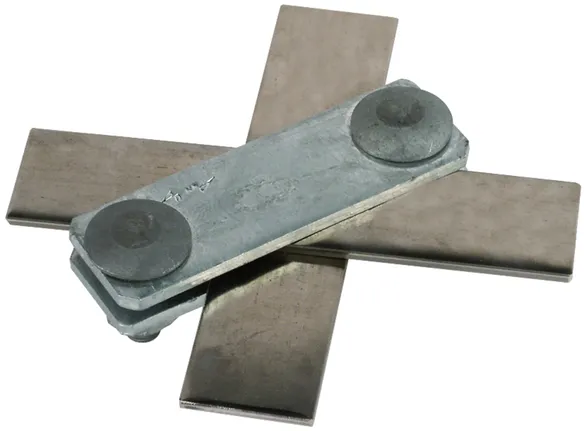

Art.-Nr. 308239 SVK FL30 V4A

GTIN 4013364090866, Zolltarifnr. (EU): 85359000, Bruttogewicht: 201.00 g, VPE: 25.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 308230.stp

      Sie müssen angemeldet sein um 308230.stp herunterzuladen.

      Login
    • 308230.igs

      Sie müssen angemeldet sein um 308230.igs herunterzuladen.

      Login
    • 308230.jt

      Sie müssen angemeldet sein um 308230.jt herunterzuladen.

      Login
    • 308230.dwg

      Sie müssen angemeldet sein um 308230.dwg herunterzuladen.

      Login
    • 308230m_D.dxf

      Sie müssen angemeldet sein um 308230m_D.dxf herunterzuladen.

      Login
Borne SV pour conducteurs plats INOX (V4A)
Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
avec protection anti-torsion des vis
Matériau - borne: INOX (V4A)
Plage de serrage pl/pl: 30 / 30 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 3,9 kA

produit : DEHN
Type: SVK FL30 V4A
Référence: 308239
ou équivalent

Zertifikate



Technische Daten

Matériau - borne INOX (V4A)
Plage de serrage pl/pl 30 / 30 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 94 x 3 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,9 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 308239 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308239 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour conducteurs plats, ronds et barres de terre

1 Produkt

Art.-Nr. 308330 SVK 7.10 16 FL40 STTZN

GTIN 4013364096660, Zolltarifnr. (EU): 85359000, Bruttogewicht: 270.00 g, VPE: 25.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 308330.stp

      Sie müssen angemeldet sein um 308330.stp herunterzuladen.

      Login
    • 308330.igs

      Sie müssen angemeldet sein um 308330.igs herunterzuladen.

      Login
    • 308330.jt

      Sie müssen angemeldet sein um 308330.jt herunterzuladen.

      Login
    • 308330.dwg

      Sie müssen angemeldet sein um 308330.dwg herunterzuladen.

      Login
    • 308330m_D.dxf

      Sie müssen angemeldet sein um 308330m_D.dxf herunterzuladen.

      Login
Bornes SV pour conducteurs plats et ronds et tiges de mise à la terre St/tZn
Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
de conducteurs plats et ronds
avec des tiges de mise à la terre
avec protection anti-torsion des vis
Matériau - borne: St/tZn
Plage de serrage rd/rd: 7-10 / 16 mm
Plage de serrage rd/pl: 16 / 30-40 mm
Normes: NF EN 62561-1

produit : DEHN
Type: SVK 7.10 16 FL40 STTZN
Référence: 308330
ou équivalent

Zertifikate



Technische Daten

Matériau - borne St/tZn
Plage de serrage rd/rd 7-10 / 16 mm
Plage de serrage rd/pl 16 / 30-40 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 108 x 4 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 308330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
