Art.-Nr. 900070 DCB YPV 1200

GTIN 6942299504521, Zolltarifnr.: 85354000, Bruttogewicht: 639.16 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

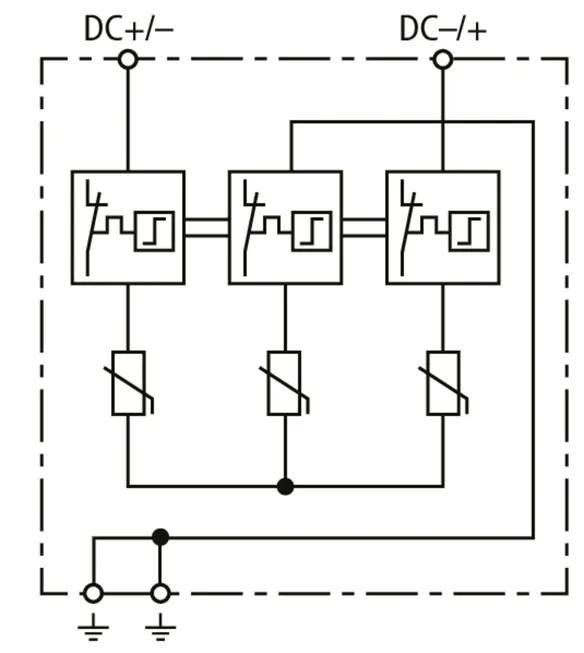

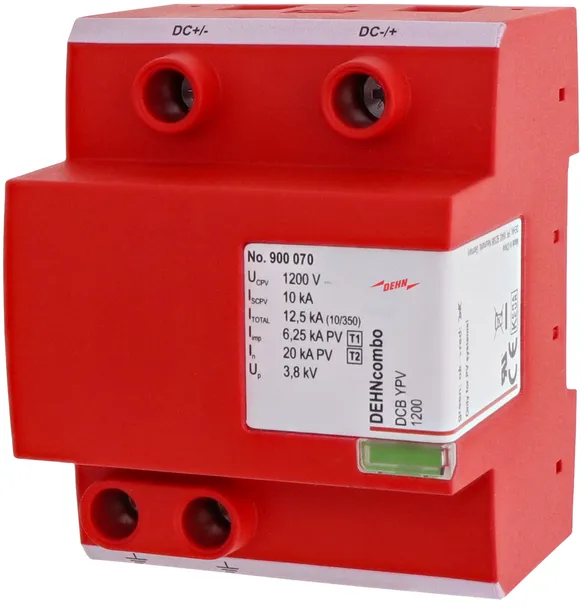

Parafoudre combiné DEHNcombo YPV 1200
Parafoudre combiné multipolaire type 1 + type 2
pour circuits de générateurs photovoltaïques jusqu'à 1200 V DC
avec dispositif de commutation CC à 3 étages, largeur 4TE
Parafoudre de type 1 + type 2 selon EN 50539-11
Peut être utilisé conformément à CEI 60364-7-712
Dispositif combiné de séparation et de court-circuit
indication de défaut
Tension PV maximale: <= 1200 Vcc
Courant total de décharge: 12,5 kA
Niveau de protection: <= 3,8 kV
Résistance aux courts-circuits Iscpv: 10 kA

produit : DEHN
Type: DCB YPV 1200
Référence: 900070
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 3,8 kV
Certifications	KEMA, UL

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 3,8 kV
Niveau de protection en tension [DC+ -> DC-] (U_P )	< 3,8 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

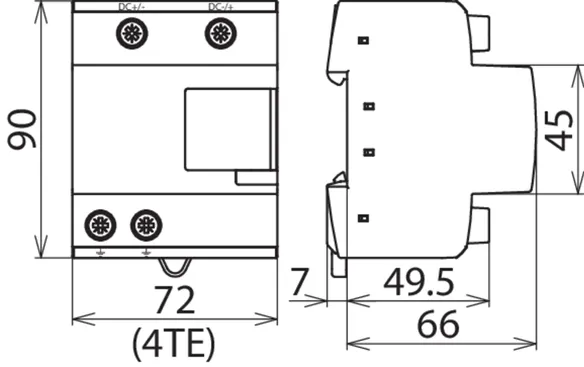

Encombrement	4 modules, DIN 43880
Certifications	KEMA, UL
Caractéristiques techniques supplémentaires:	---------------------------------
- Utilisation dans les systèmes de stockage de batterie DC jusqu'à I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
- Fusible de déconnexion	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. producteur: 170M2040
– Fusible pour systèmes de stockage sur batterie DC jusqu’à I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Artikel 900070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

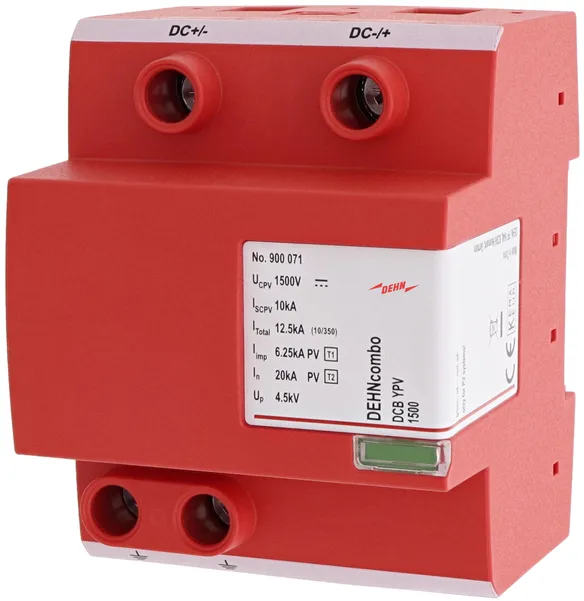

Art.-Nr. 900071 DCB YPV 1500

GTIN 6942299504545, Zolltarifnr.: 85354000, Bruttogewicht: 636.22 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

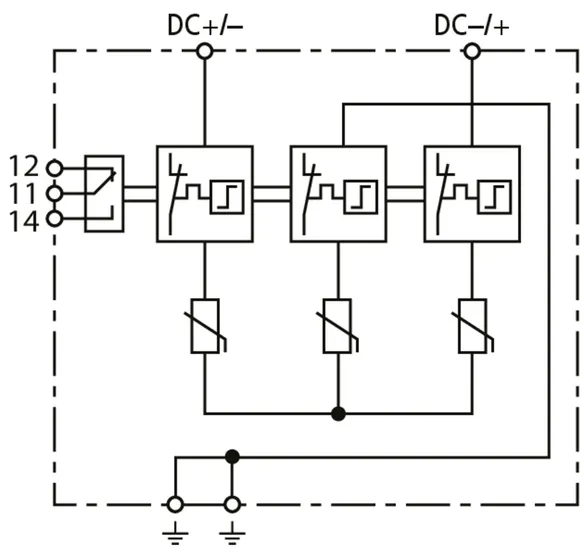

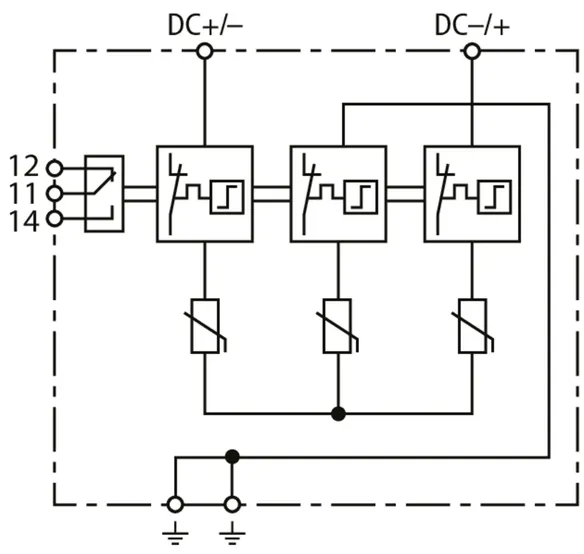

Parafoudre combiné DEHNcombo YPV 1500
Parafoudre combiné multipolaire type 1 + type 2
pour circuits de générateurs photovoltaïques jusqu'à 1500 V DC
avec dispositif de commutation CC à 3 étages, largeur 4TE
Parafoudre de type 1 + type 2 selon EN 50539-11
Peut être utilisé conformément à CEI 60364-7-712
Dispositif combiné de séparation et de court-circuit
indication de défaut
Tension PV maximale: <= 1500 V cc
Courant total de décharge: 12,5 kA
Niveau de protection: <= 4,5 kV
Résistance aux courts-circuits Iscpv: 10 kA

produit : DEHN
Type: DCB YPV 1500
Référence: 900071
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1500 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 4,5 kV
Certifications	KEMA, UL

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1500 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 4,5 kV
Niveau de protection en tension [DC+ -> DC-] (U_P )	< 4,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, UL
Caractéristiques techniques supplémentaires:	---------------------------------
- Utilisation dans les systèmes de stockage de batterie DC jusqu'à I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
- Fusible de déconnexion	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. producteur: 170M2040
– Fusible pour systèmes de stockage sur batterie DC jusqu’à I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Artikel 900071 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900071 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

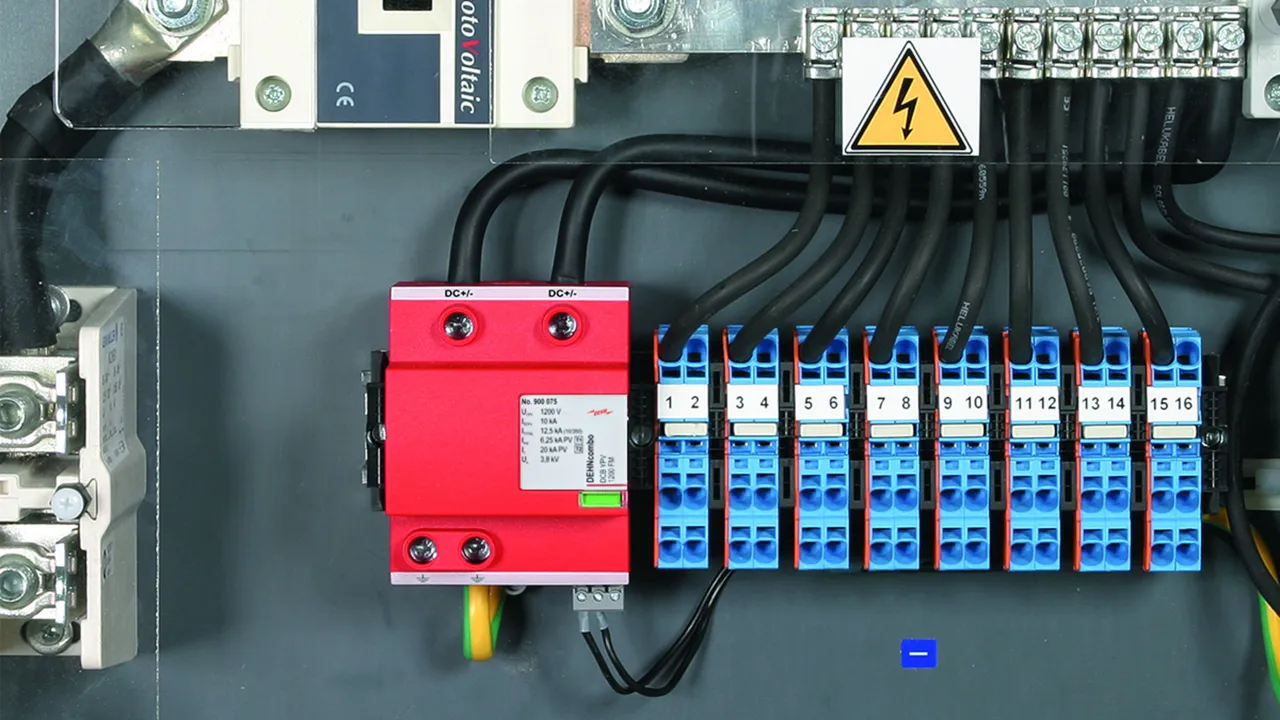

Art.-Nr. 900075 DCB YPV 1200 FM

GTIN 6942299504538, Zolltarifnr.: 85354000, Bruttogewicht: 587.94 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

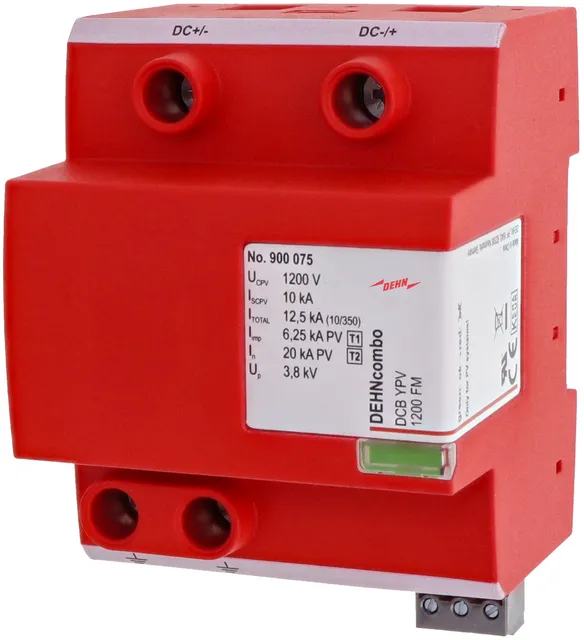

Parafoudre combiné DEHNcombo YPV 1200 FM
Parafoudre combiné multipolaire type 1 + type 2
pour circuits de générateurs photovoltaïques jusqu'à 1200 V DC
avec dispositif de commutation CC à 3 étages, largeur 4TE
Parafoudre de type 1 + type 2 selon EN 50539-11
Peut être utilisé conformément à CEI 60364-7-712
Dispositif combiné de séparation et de court-circuit
avec contact de télécommunication
indication de défaut
Tension PV maximale: <= 1200 Vcc
Courant total de décharge: 12,5 kA
Niveau de protection: <= 3,8 kV
Résistance aux courts-circuits Iscpv: 10 kA

produit : DEHN
Type: DCB YPV 1200 FM
Référence: 900075
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 3,8 kV
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Énergie spécifique [DC+ -> PE/DC- -> PE] (W/R)	< 3,8 kJ/ohm
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 3,8 kV
Niveau de protection en tension [DC+ -> DC-] (U_P )	< 3,8 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

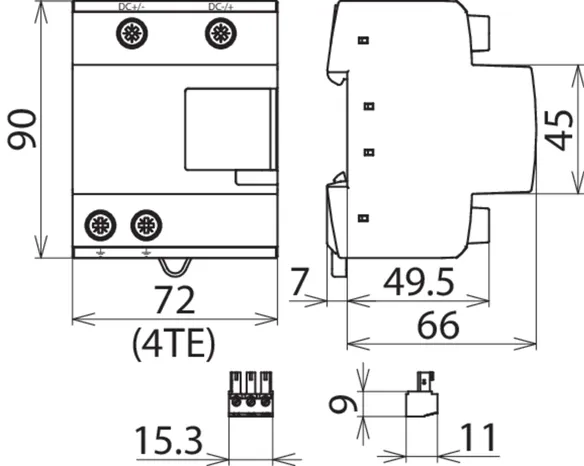

Encombrement	4 modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm2 rigide/brins souples
Caractéristiques techniques supplémentaires:	---------------------------------
- Utilisation dans les systèmes de stockage de batterie DC jusqu'à I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
- Fusible de déconnexion	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. producteur: 170M2040
– Fusible pour systèmes de stockage sur batterie DC jusqu’à I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Artikel 900075 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900075 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

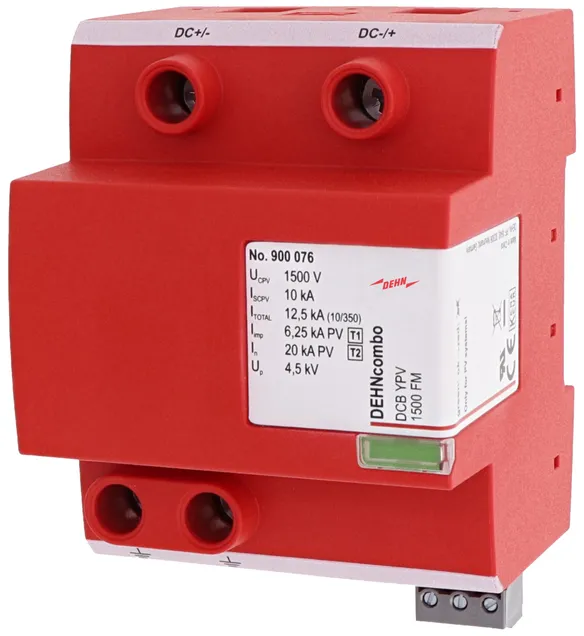

Art.-Nr. 900076 DCB YPV 1500 FM

GTIN 6942299504552, Zolltarifnr.: 85354000, Bruttogewicht: 638.51 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Parafoudre combiné DEHNcombo YPV 1500 FM
Parafoudre combiné multipolaire type 1 + type 2
pour circuits de générateurs photovoltaïques jusqu'à 1500 V DC
avec dispositif de commutation CC à 3 étages, largeur 4TE
Parafoudre de type 1 + type 2 selon EN 50539-11
Peut être utilisé conformément à CEI 60364-7-712
Dispositif combiné de séparation et de court-circuit
avec contact de télécommunication
indication de défaut
Tension PV maximale: <= 1500 V cc
Courant total de décharge: 12,5 kA
Niveau de protection: <= 4,5 kV
Résistance aux courts-circuits Iscpv: 10 kA

produit : DEHN
Type: DCB YPV 1500 FM
Référence: 900076
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1500 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 4,5 kV
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1500 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Tenue aux courts-circuits (ISCPV)	10 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Énergie spécifique [DC+ -> PE/DC- -> PE] (W/R)	< 4,5 kJ/ohm
Niveau de protection en tension [(DC+ -> DC-) -> PE] (U_P )	< 4,5 kV
Niveau de protection en tension [DC+ -> DC-] (U_P )	< 4,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm2 rigide/brins souples
Caractéristiques techniques supplémentaires:	---------------------------------
- Utilisation dans les systèmes de stockage de batterie DC jusqu'à I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
- Fusible de déconnexion	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. producteur: 170M2040
– Fusible pour systèmes de stockage sur batterie DC jusqu’à I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Artikel 900076 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900076 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Results for products (0)

Results for content (0)

DEHNcombo

DEHNcombo YPV ...

Art.-Nr. 900070 DCB YPV 1200

SCI-Technologie

Artikel 900070 wurde zum Merkzettel hinzugefügt.

Artikel 900070 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900071 DCB YPV 1500

SCI-Technologie

Artikel 900071 wurde zum Merkzettel hinzugefügt.

Artikel 900071 wurde zum Warenkorb hinzugefügt.

DEHNcombo YPV ... FM

Art.-Nr. 900075 DCB YPV 1200 FM

SCI-Technologie

Artikel 900075 wurde zum Merkzettel hinzugefügt.

Artikel 900075 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900076 DCB YPV 1500 FM

SCI-Technologie

Artikel 900076 wurde zum Merkzettel hinzugefügt.

Artikel 900076 wurde zum Warenkorb hinzugefügt.

DEHNcombo

DEHNcombo YPV ...

Art.-Nr. 900070 DCB YPV 1200

Sie müssen angemeldet sein um 900060.stp herunterzuladen.

Sie müssen angemeldet sein um 900060.igs herunterzuladen.

Sie müssen angemeldet sein um 900060.jt herunterzuladen.

Sie müssen angemeldet sein um 900060.dwg herunterzuladen.

Sie müssen angemeldet sein um 900060m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 900070_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.900070.wspak herunterzuladen.

SCI-Technologie

Artikel 900070 wurde zum Merkzettel hinzugefügt.

Artikel 900070 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900071 DCB YPV 1500

Sie müssen angemeldet sein um 900060.stp herunterzuladen.

Sie müssen angemeldet sein um 900060.igs herunterzuladen.

Sie müssen angemeldet sein um 900060.jt herunterzuladen.

Sie müssen angemeldet sein um 900060.dwg herunterzuladen.

Sie müssen angemeldet sein um 900060m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.900060.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.900071.wspak herunterzuladen.

SCI-Technologie

Artikel 900071 wurde zum Merkzettel hinzugefügt.

Artikel 900071 wurde zum Warenkorb hinzugefügt.

DEHNcombo YPV ... FM

Art.-Nr. 900075 DCB YPV 1200 FM

Sie müssen angemeldet sein um 900065.stp herunterzuladen.

Sie müssen angemeldet sein um 900065.igs herunterzuladen.

Sie müssen angemeldet sein um 900065.jt herunterzuladen.

Sie müssen angemeldet sein um 900065.dwg herunterzuladen.

Sie müssen angemeldet sein um 900065m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 900075_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.900075.wspak herunterzuladen.

SCI-Technologie

Artikel 900075 wurde zum Merkzettel hinzugefügt.

Artikel 900075 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900076 DCB YPV 1500 FM

Sie müssen angemeldet sein um 900065.stp herunterzuladen.

Sie müssen angemeldet sein um 900065.igs herunterzuladen.

Sie müssen angemeldet sein um 900065.jt herunterzuladen.

Sie müssen angemeldet sein um 900065.dwg herunterzuladen.

Sie müssen angemeldet sein um 900065m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.900065.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.900076.wspak herunterzuladen.

SCI-Technologie

Artikel 900076 wurde zum Merkzettel hinzugefügt.

Artikel 900076 wurde zum Warenkorb hinzugefügt.
