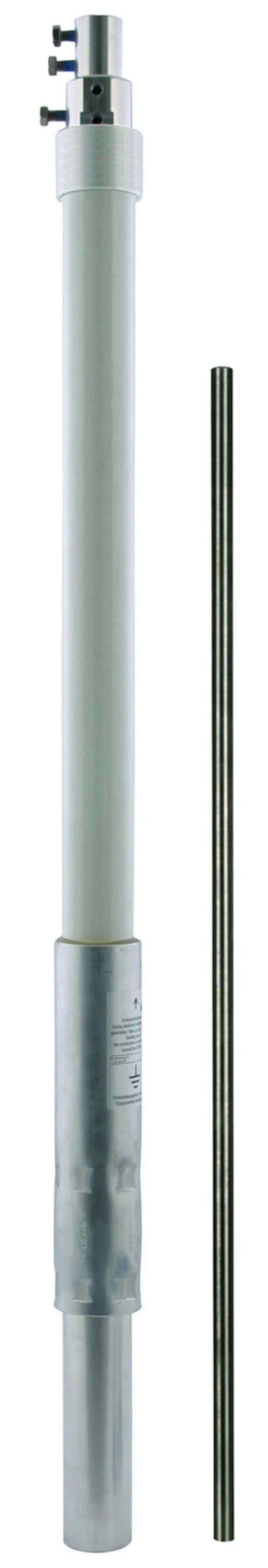

Art.-Nr. 105563 SR D50 3500 FSP1000 IA HVIP GFK AL

GTIN 4013364271937, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.70 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI Power avec point de capture, 3500 mm, GRP/Al
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, Al
Matériau - tube support: PRV / Al
Longueur - tube support: 3500 mm
Diamètre Ø extérieur: 50 mm
Longueur libre max. avec pointe captrice (montage mural): 3500 mm
Vitesse du vent en rafales max.: (longueur libre max. 3500 mm, 1x HVI power intérieur) 201 km/h
Vitesse du vent en rafales max.: (longueur libre max. 3500 mm, 1x HVI power extérieur) 190 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3500 FSP1000 IA HVIP GFK AL
Référence: 105563
ou équivalent

Zertifikate

Technische Daten

Matériau - tube support	PRV / Al
Longueur - tube support	3500 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	3500 mm
Longueur - isolant	1800 mm
Approprié pour la pose en extérieur	oui
Longueur libre max. avec pointe captrice (montage mural)	3500 mm
Normes	IEC/TS 62561-8

Matériau - pointe captrice	Al
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / Al
Longueur - tube support	3500 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	3500 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Longueur - isolant	1800 mm
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Approprié pour la pose en extérieur	oui
Longueur libre max. avec pointe captrice (montage mural)	3500 mm
Vitesse du vent en rafales max.	(longueur libre max. 3500 mm, 1x HVI power intérieur) 201 km/h
Vitesse du vent en rafales max.	(longueur libre max. 3500 mm, 1x HVI power extérieur) 190 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105563 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105563 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105565 SR D50 5000 FSP1000 IA HVIP GFK AL

GTIN 4013364271944, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.10 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI Power avec point de capture, 5000 mm, GRP/Al
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, Al
Matériau - tube support: PRV / Al
Longueur - tube support: 5000 mm
Diamètre Ø extérieur: 50 mm
Longueur libre max. avec pointe captrice (montage mural): 4000 mm
Vitesse du vent en rafales max.: (longueur libre max. 4000 mm, 1x HVI power intérieur) 201 km/h
Vitesse du vent en rafales max.: (longueur libre max. 4000 mm, 1x HVI power extérieur) 180 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 5000 FSP1000 IA HVIP GFK AL
Référence: 105565
ou équivalent

Zertifikate

Technische Daten

Matériau - tube support	PRV / Al
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Longueur - isolant	1800 mm
Approprié pour la pose en extérieur	oui
Longueur libre max. avec pointe captrice (montage mural)	4000 mm
Normes	IEC/TS 62561-8

Matériau - pointe captrice	Al
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / Al
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Longueur - isolant	1800 mm
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Approprié pour la pose en extérieur	oui
Longueur libre max. avec pointe captrice (montage mural)	4000 mm
Vitesse du vent en rafales max.	(longueur libre max. 4000 mm, 1x HVI power intérieur) 201 km/h
Vitesse du vent en rafales max.	(longueur libre max. 4000 mm, 1x HVI power extérieur) 180 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105565 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105565 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

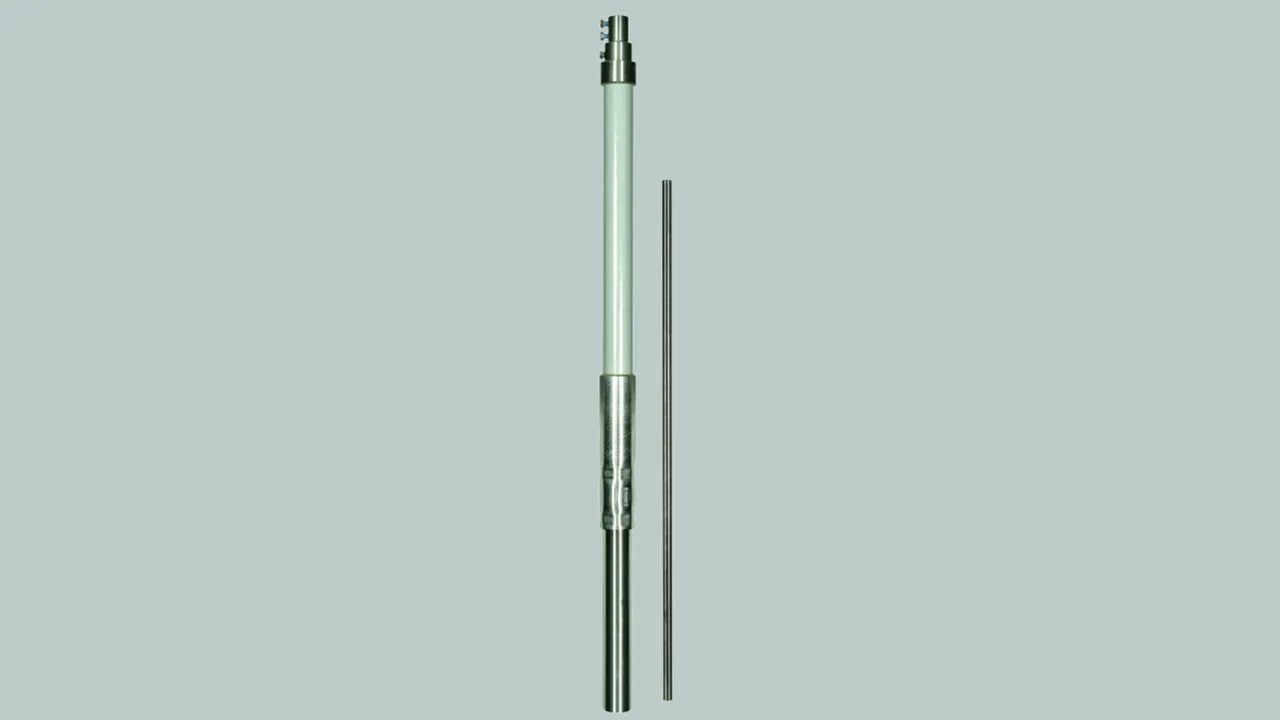

Art.-Nr. 105320 SR D50 3500 FSP1000 IP HVIP GFK V2A

GTIN 4013364152373, Zolltarifnr. (EU): 85389099, Bruttogewicht: 10.60 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

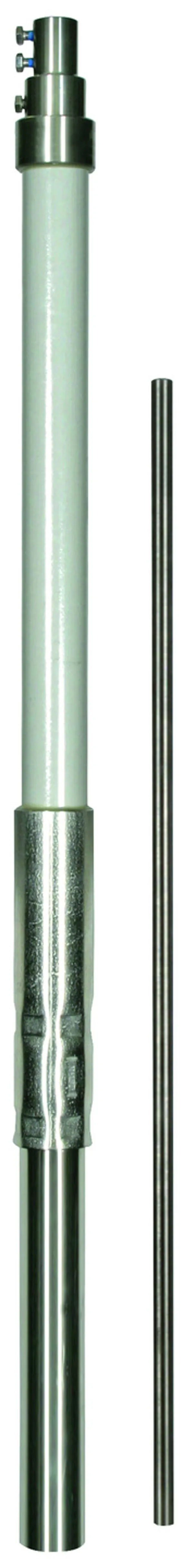

Tube support HVI Power avec point de capture, 3500 mm, PRV/INOX
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, INOX
Matériau - tube support: PRV / INOX
Longueur - tube support: 3500 mm
Diamètre Ø extérieur: 50 mm
Longueur libre max. avec pointe captrice (montage mural): 3500 mm
Vitesse du vent en rafales max.: (longueur libre max. 3500 mm, 1x HVI power intérieur) 234 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3500 FSP1000 IP HVIP GFK V2A
Référence: 105320
ou équivalent

Zertifikate

Technische Daten

Matériau - tube support	PRV / INOX
Longueur - tube support	3500 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	3500 mm
Longueur - isolant	1800 mm
Approprié pour la pose en extérieur	non
Longueur libre max. avec pointe captrice (montage mural)	3500 mm
Normes	IEC/TS 62561-8

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	3500 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	3500 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Longueur - isolant	1800 mm
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Approprié pour la pose en extérieur	non
Longueur libre max. avec pointe captrice (montage mural)	3500 mm
Vitesse du vent en rafales max.	(longueur libre max. 3500 mm, 1x HVI power intérieur) 234 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105320 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105320 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105322 SR D50 5000 FSP1000 IP HVIP GFK V2A

GTIN 4013364152380, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.80 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

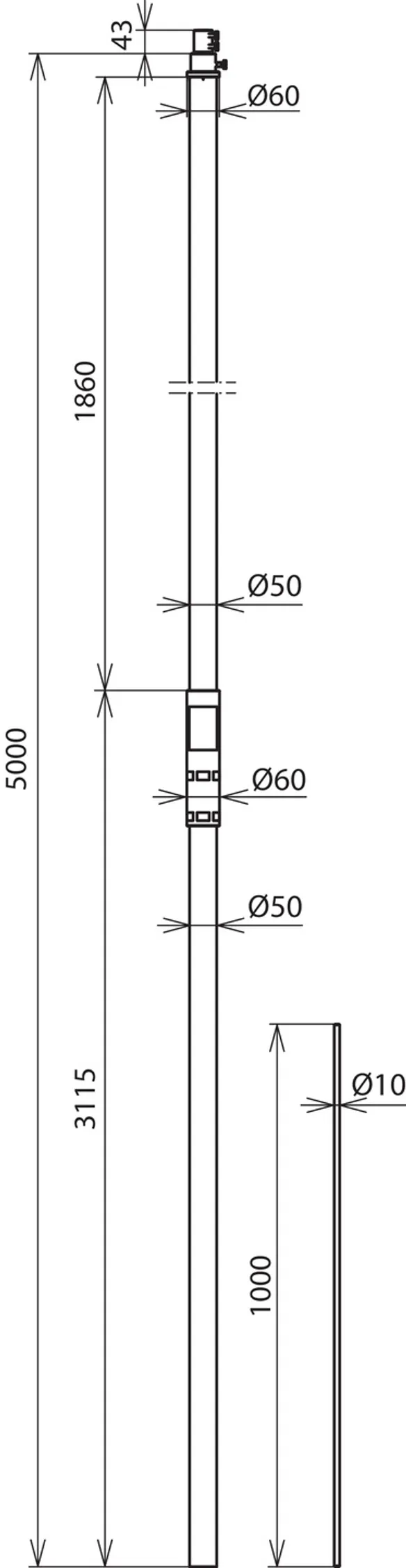

Tube support HVI Power avec point de capture, 5000 mm, PRV/lNOX
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, INOX
Matériau - tube support: PRV / INOX
Longueur - tube support: 5000 mm
Diamètre Ø extérieur: 50 mm
Longueur libre max. avec pointe captrice (montage mural): 4000 mm
Vitesse du vent en rafales max.: (longueur libre max. 4000 mm, 1x HVI power intérieur) 232 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 5000 FSP1000 IP HVIP GFK V2A
Référence: 105322
ou équivalent

Zertifikate

Technische Daten

Matériau - tube support	PRV / INOX
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Longueur - isolant	1800 mm
Approprié pour la pose en extérieur	non
Longueur libre max. avec pointe captrice (montage mural)	4000 mm
Normes	IEC/TS 62561-8

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Longueur - isolant	1800 mm
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Approprié pour la pose en extérieur	non
Longueur libre max. avec pointe captrice (montage mural)	4000 mm
Vitesse du vent en rafales max.	(longueur libre max. 4000 mm, 1x HVI power intérieur) 232 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105322 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105322 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

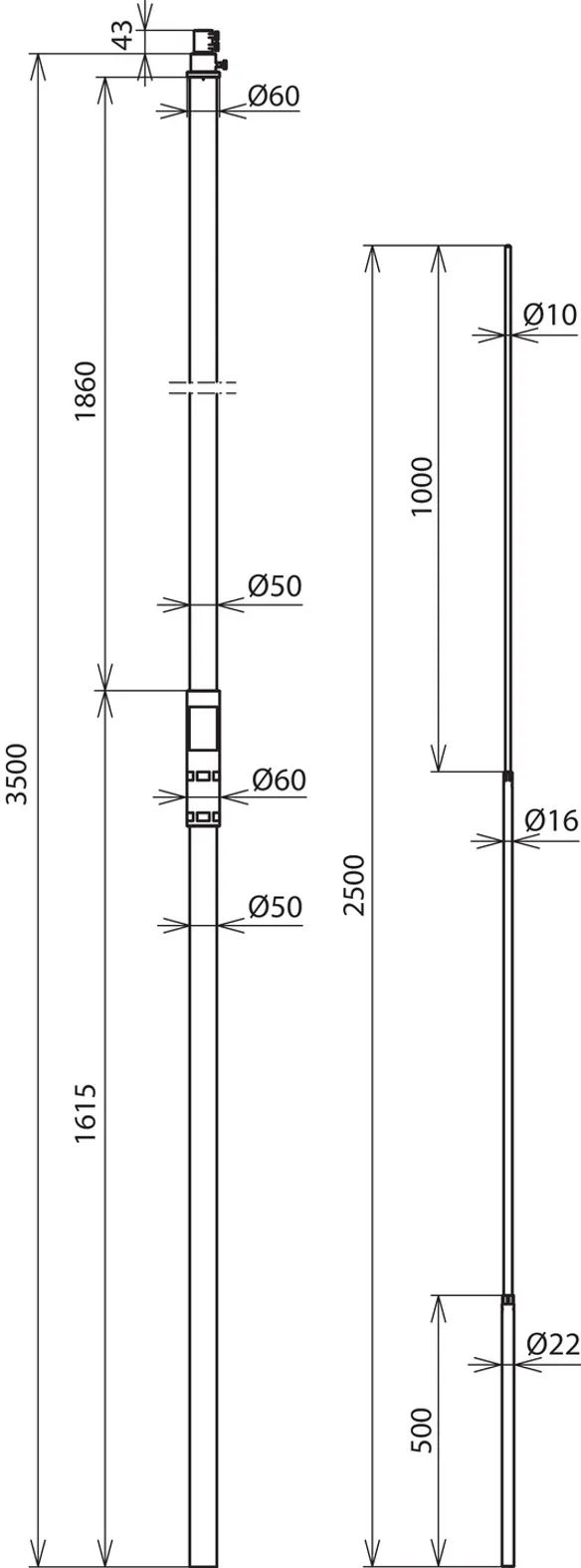

Art.-Nr. 105573 SR D50 3500 FS2500 IA HVIP GFK AL

GTIN 4013364271975, Zolltarifnr. (EU): 85389099, Bruttogewicht: 6.56 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

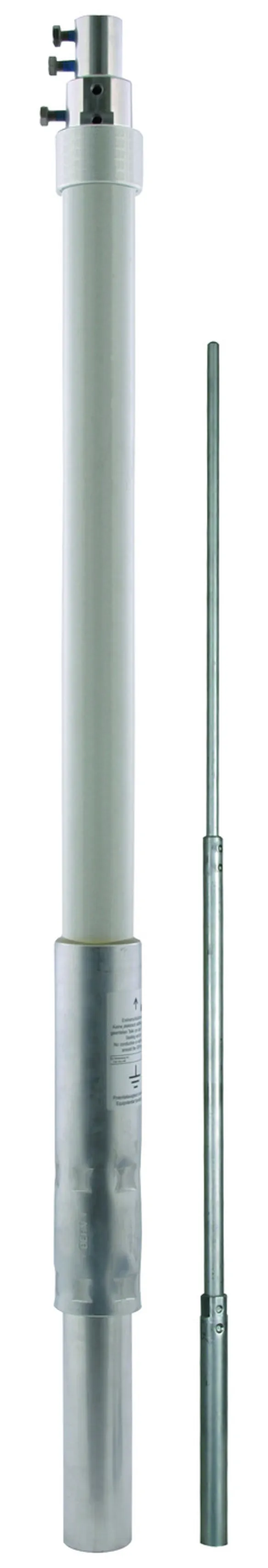

Tube support HVI Power avec point de capture, 3500 mm, PRV/Al
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe de capture, Ø22/16/10 mm, longueur de 2500 mm, Al
Matériau - tube support: PRV / Al
Longueur - tube support: 3500 mm
Diamètre Ø extérieur: 50 mm
Longueur libre max. avec pointe de capture (montage mural): 5000 mm
Vitesse du vent en rafales max.: (longueur libre max. 5000 mm, 1x HVI power intérieur) 168 km/h
Vitesse du vent en rafales max.: (longueur libre max. 5000 mm, 1x HVI power extérieur) 144 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3500 FS2500 IA HVIP GFK AL
Référence: 105573
ou équivalent

Zertifikate

Technische Daten

Matériau - tube support	PRV / Al
Longueur - tube support	3500 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	3500 mm
Longueur - isolant	1800 mm
Approprié pour la pose en extérieur	oui
Longueur libre max. avec pointe de capture (montage mural)	5000 mm
Normes	IEC/TS 62561-8

Matériau - pointe de capture	Al
Longueur - pointe captrice	2500 mm
Matériau - tube support	PRV / Al
Longueur - tube support	3500 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	3500 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Longueur - isolant	1800 mm
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Approprié pour la pose en extérieur	oui
Longueur libre max. avec pointe de capture (montage mural)	5000 mm
Vitesse du vent en rafales max.	(longueur libre max. 5000 mm, 1x HVI power intérieur) 168 km/h
Vitesse du vent en rafales max.	(longueur libre max. 5000 mm, 1x HVI power extérieur) 144 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105573 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105573 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

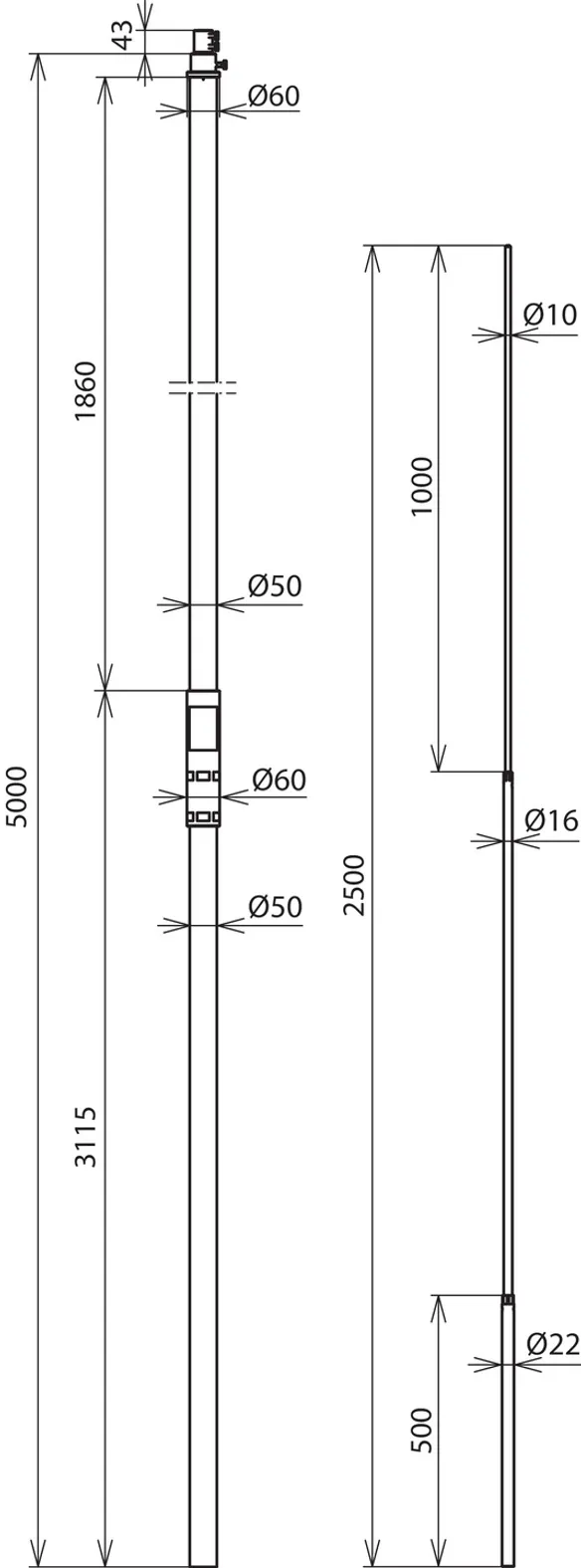

Art.-Nr. 105575 SR D50 5000 FS2500 IA HVIP GFK AL

GTIN 4013364272026, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.90 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI Power avec point de capture, 5000 mm, PRV/Al
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe de capture, Ø22/16/10 mm, longueur de 2500 mm, Al
Matériau - tube support: PRV / Al
Longueur - tube support: 5000 mm
Diamètre Ø extérieur: 50 mm
Longueur libre max. avec pointe de capture (montage mural): 5500 mm
Vitesse du vent en rafales max.: (longueur libre max. 5500 mm, 1x HVI power intérieur) 163 km/h
Vitesse du vent en rafales max.: (longueur libre max. 5500 mm, 1x HVI power extérieur) 140 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 5000 FS2500 IA HVIP GFK AL
Référence: 105575
ou équivalent

Zertifikate

Technische Daten

Matériau - tube support	PRV / Al
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Longueur - isolant	1800 mm
Approprié pour la pose en extérieur	oui
Longueur libre max. avec pointe de capture (montage mural)	5500 mm
Normes	IEC/TS 62561-8

Matériau - pointe de capture	Al
Longueur - pointe captrice	2500 mm
Matériau - tube support	PRV / Al
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Longueur - isolant	1800 mm
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Approprié pour la pose en extérieur	oui
Longueur libre max. avec pointe de capture (montage mural)	5500 mm
Vitesse du vent en rafales max.	(longueur libre max. 5500 mm, 1x HVI power intérieur) 163 km/h
Vitesse du vent en rafales max.	(longueur libre max. 5500 mm, 1x HVI power extérieur) 140 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105575 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105575 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105321 SR D50 3500 FS22 10 2500 IP HVIP GFK V2A

GTIN 4013364152397, Zolltarifnr. (EU): 85389099, Bruttogewicht: 12.20 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

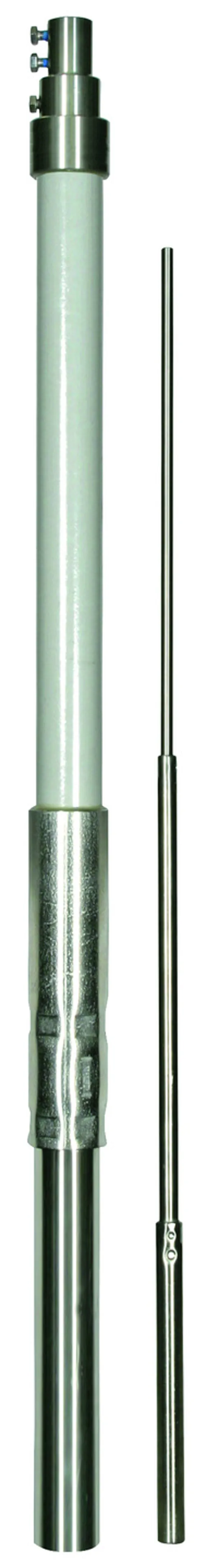

Tube support HVI Power avec point de capture, 3500 mm, PRV/INOX
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe de capture, Ø22/16/10 mm, longueur de 2500 mm, INOX
Matériau - tube support: PRV / INOX
Longueur - tube support: 3500 mm
Diamètre Ø extérieur: 50 mm
Longueur libre max. avec pointe de capture (montage mural): 5000 mm
Vitesse du vent en rafales max.: (longueur libre max. 5000 mm, 1x HVI power intérieur) 163 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3500 FS22 10 2500 IP HVIP GFK V2A
Référence: 105321
ou équivalent

Zertifikate

Technische Daten

Matériau - tube support	PRV / INOX
Longueur - tube support	3500 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	3500 mm
Longueur - isolant	1800 mm
Approprié pour la pose en extérieur	non
Longueur libre max. avec pointe de capture (montage mural)	5000 mm
Normes	IEC/TS 62561-8

Matériau - pointe de capture	INOX
Longueur - pointe captrice	2500 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	3500 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	3500 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Longueur - isolant	1800 mm
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Approprié pour la pose en extérieur	non
Longueur libre max. avec pointe de capture (montage mural)	5000 mm
Vitesse du vent en rafales max.	(longueur libre max. 5000 mm, 1x HVI power intérieur) 163 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105321 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105321 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105323 SR D50 5000 FS22 10 2500 IP HVIP GFK V2A

GTIN 4013364152403, Zolltarifnr. (EU): 85389099, Bruttogewicht: 16.30 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI Power avec point de capture, 5000 mm, PRV/INOX
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe de capture, Ø22/16/10 mm, longueur de 2500 mm, INOX
Matériau - tube support: PRV / INOX
Longueur - tube support: 5000 mm
Diamètre Ø extérieur: 50 mm
Longueur libre max. avec pointe de capture (montage mural): 5500 mm
Vitesse du vent en rafales max.: (longueur libre max. 5500 mm, 1x HVI power intérieur) 159 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 5000 FS22 10 2500 IP HVIP GFK V2A
Référence: 105323
ou équivalent

Zertifikate

Technische Daten

Matériau - tube support	PRV / INOX
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Longueur - isolant	1800 mm
Approprié pour la pose en extérieur	non
Longueur libre max. avec pointe de capture (montage mural)	5500 mm
Normes	IEC/TS 62561-8

Matériau - pointe de capture	INOX
Longueur - pointe captrice	2500 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Longueur - isolant	1800 mm
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Approprié pour la pose en extérieur	non
Longueur libre max. avec pointe de capture (montage mural)	5500 mm
Vitesse du vent en rafales max.	(longueur libre max. 5500 mm, 1x HVI power intérieur) 159 km/h
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105323 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105323 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105513 SR D50 3500 FSP1000 IA SA HVIP GFK AL

GTIN 4013364270282, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.50 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI Power PRV/Al, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, Al
Matériau - tube support: PRV / Al
Longueur - tube support: 3500 mm
Diamètre Ø extérieur: 50 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3500 FSP1000 IA SA HVIP GFK AL
Référence: 105513
ou équivalent

Zertifikate

Technische Daten

Matériau - tube support	PRV / Al
Longueur - tube support	3500 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	3500 mm
Longueur - isolant	1800 mm
Approprié pour la pose en extérieur	oui
Normes	IEC/TS 62561-8

Matériau - pointe captrice	Al
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / Al
Longueur - tube support	3500 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	3500 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Longueur - isolant	1800 mm
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Approprié pour la pose en extérieur	oui
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105513 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105513 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105515 SR D50 5000 FSP1000 IA SA HVIP GFK AL

GTIN 4013364271821, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.00 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI Power PRV/Al, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, Al
Matériau - tube support: PRV / Al
Longueur - tube support: 5000 mm
Diamètre Ø extérieur: 50 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 5000 FSP1000 IA SA HVIP GFK AL
Référence: 105515
ou équivalent

Zertifikate

Technische Daten

Matériau - tube support	PRV / Al
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Longueur - isolant	1800 mm
Approprié pour la pose en extérieur	oui
Normes	IEC/TS 62561-8

Matériau - pointe captrice	Al
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / Al
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Longueur - isolant	1800 mm
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Approprié pour la pose en extérieur	oui
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105515 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105515 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105392 SR D50 3500 FS1000 IP SA HVIP GFK V2A

GTIN 4013364157903, Zolltarifnr. (EU): 85389099, Bruttogewicht: 10.20 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

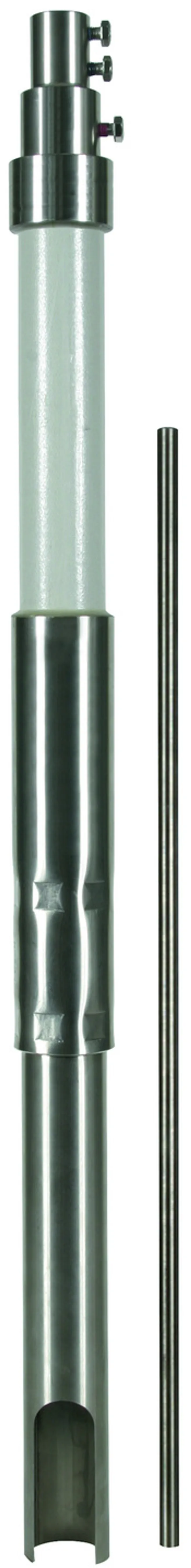

Tube support HVI Power PRV/INOX, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, INOX
Matériau - tube support: PRV / INOX
Longueur - tube support: 3500 mm
Diamètre Ø extérieur: 50 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3500 FS1000 IP SA HVIP GFK V2A
Référence: 105392
ou équivalent

Zertifikate

Technische Daten

Matériau - tube support	PRV / INOX
Longueur - tube support	3500 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	3500 mm
Longueur - isolant	1800 mm
Approprié pour la pose en extérieur	non
Normes	IEC/TS 62561-8

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	3500 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	3500 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Longueur - isolant	1800 mm
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Approprié pour la pose en extérieur	non
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105392 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105392 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

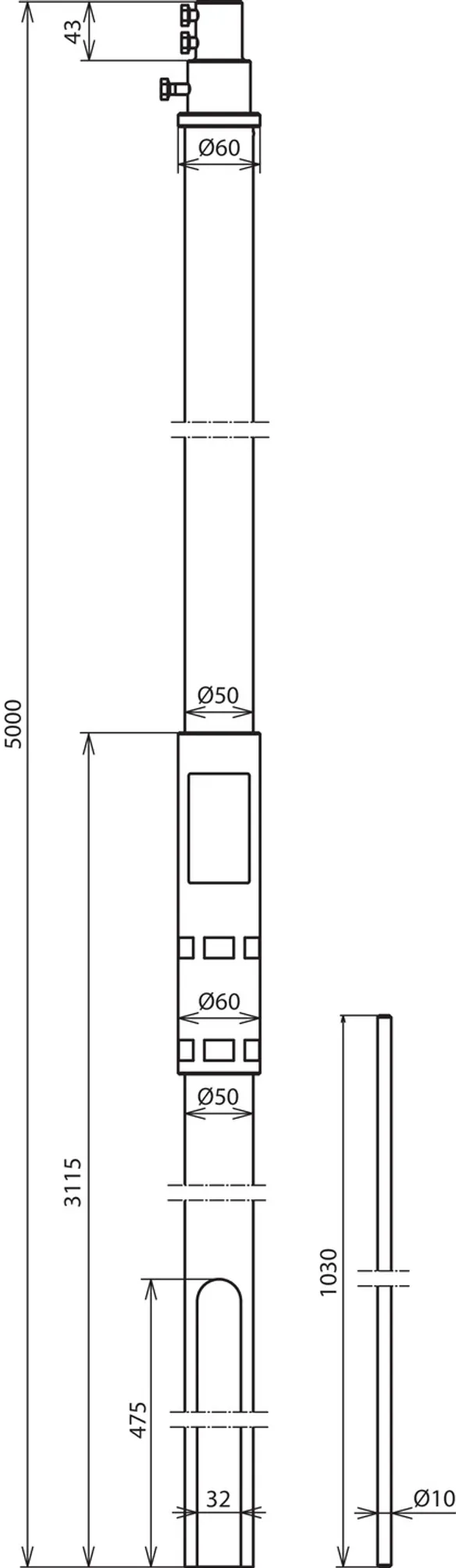

Art.-Nr. 105394 SR D50 5000 FS1000 IP SA HVIP GFK V2A

GTIN 4013364157910, Zolltarifnr. (EU): 85389099, Bruttogewicht: 15.10 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI Power PRV/INOX, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, INOX
Matériau - tube support: PRV / INOX
Longueur - tube support: 5000 mm
Diamètre Ø extérieur: 50 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 5000 FS1000 IP SA HVIP GFK V2A
Référence: 105394
ou équivalent

Zertifikate

Technische Daten

Matériau - tube support	PRV / INOX
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Longueur - isolant	1800 mm
Approprié pour la pose en extérieur	non
Normes	IEC/TS 62561-8

Matériau - pointe captrice	INOX
Longueur - pointe captrice	1000 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Longueur - isolant	1800 mm
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Approprié pour la pose en extérieur	non
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105394 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105394 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105543 SR D50 3500 FS2500 IA SA HVIP GFK AL

GTIN 4013364271845, Zolltarifnr. (EU): 85389099, Bruttogewicht: 6.40 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI Power, PRV/Al, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe de capture, Ø22/16/10 mm, longueur de 2500 mm, Al
Matériau - tube support: PRV / Al
Longueur - tube support: 3500 mm
Diamètre Ø extérieur: 50 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3500 FS2500 IA SA HVIP GFK AL
Référence: 105543
ou équivalent

Zertifikate

Technische Daten

Matériau - tube support	PRV / Al
Longueur - tube support	3500 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	3500 mm
Longueur - isolant	1800 mm
Approprié pour la pose en extérieur	oui
Normes	IEC/TS 62561-8

Matériau - pointe de capture	Al
Longueur - pointe captrice	2500 mm
Matériau - tube support	PRV / Al
Longueur - tube support	3500 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	3500 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Longueur - isolant	1800 mm
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Approprié pour la pose en extérieur	oui
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105543 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105543 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105545 SR D50 5000 FS2500 IA SA HVIP GFK AL

GTIN 4013364271876, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.90 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI Power, PRV/Al, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe de capture, Ø22/16/10 mm, longueur de 2500 mm, Al
Matériau - tube support: PRV / Al
Longueur - tube support: 5000 mm
Diamètre Ø extérieur: 50 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 5000 FS2500 IA SA HVIP GFK AL
Référence: 105545
ou équivalent

Zertifikate

Technische Daten

Matériau - tube support	PRV / Al
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Longueur - isolant	1800 mm
Approprié pour la pose en extérieur	oui
Normes	IEC/TS 62561-8

Matériau - pointe de capture	Al
Longueur - pointe captrice	2500 mm
Matériau - tube support	PRV / Al
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Longueur - isolant	1800 mm
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Approprié pour la pose en extérieur	oui
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105545 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105545 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105395 SR D50 5000 FS2500 IP SA HVIP GFK V2A

GTIN 4013364157934, Zolltarifnr. (EU): 85389099, Bruttogewicht: 17.12 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Tube support HVI Power, PRV/INOX, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe de capture, Ø22/16/10 mm, longueur de 2500 mm, INOX
Matériau - tube support: PRV / INOX
Longueur - tube support: 5000 mm
Diamètre Ø extérieur: 50 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 5000 FS2500 IP SA HVIP GFK V2A
Référence: 105395
ou équivalent

Zertifikate

Technische Daten

Matériau - tube support	PRV / INOX
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Longueur - isolant	1800 mm
Approprié pour la pose en extérieur	non
Normes	IEC/TS 62561-8

Matériau - pointe de capture	INOX
Longueur - pointe captrice	2500 mm
Matériau - tube support	PRV / INOX
Longueur - tube support	5000 mm
Diamètre Ø extérieur	50 mm
Longueur de transport	5000 mm
Epaisseur - mur	4 mm
Facteur de matériel km	0,7
Longueur - isolant	1800 mm
Plage de température permanent	-50 °C ... +100 °C
Version	résistante aux UV
Douille	60 x 5 mm
Approprié pour la pose en extérieur	non
Force de traction pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Force de flexion pour une longueur de 500 mm	200 N (tube support isolant selon 62561-8)
Normes	IEC/TS 62561-8

Artikel 105395 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105395 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tubes support pour conducteurs HVI power / HVI power long

Avec pointe captrice

Art.-Nr. 105563 SR D50 3500 FSP1000 IA HVIP GFK AL

Sie müssen angemeldet sein um 105563.stp herunterzuladen.

Sie müssen angemeldet sein um 105563.igs herunterzuladen.

Sie müssen angemeldet sein um 105563.jt herunterzuladen.

Sie müssen angemeldet sein um 105563.dwg herunterzuladen.

Sie müssen angemeldet sein um 105320m_D.dxf herunterzuladen.

Artikel 105563 wurde zum Merkzettel hinzugefügt.

Artikel 105563 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105565 SR D50 5000 FSP1000 IA HVIP GFK AL

Sie müssen angemeldet sein um 105565.stp herunterzuladen.

Sie müssen angemeldet sein um 105565.igs herunterzuladen.

Sie müssen angemeldet sein um 105565.jt herunterzuladen.

Sie müssen angemeldet sein um 105565.dwg herunterzuladen.

Sie müssen angemeldet sein um 105322m_D.dxf herunterzuladen.

Artikel 105565 wurde zum Merkzettel hinzugefügt.

Artikel 105565 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105320 SR D50 3500 FSP1000 IP HVIP GFK V2A

Sie müssen angemeldet sein um 105320.stp herunterzuladen.

Sie müssen angemeldet sein um 105320.igs herunterzuladen.

Sie müssen angemeldet sein um 105320.jt herunterzuladen.

Sie müssen angemeldet sein um 105320.dwg herunterzuladen.

Sie müssen angemeldet sein um 105320m_D.dxf herunterzuladen.

Artikel 105320 wurde zum Merkzettel hinzugefügt.

Artikel 105320 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105322 SR D50 5000 FSP1000 IP HVIP GFK V2A

Sie müssen angemeldet sein um 105322.stp herunterzuladen.

Sie müssen angemeldet sein um 105322.igs herunterzuladen.

Sie müssen angemeldet sein um 105322.jt herunterzuladen.

Sie müssen angemeldet sein um 105322.dwg herunterzuladen.

Sie müssen angemeldet sein um 105322m_D.dxf herunterzuladen.

Artikel 105322 wurde zum Merkzettel hinzugefügt.

Artikel 105322 wurde zum Warenkorb hinzugefügt.

Avec pointe de capture

Art.-Nr. 105573 SR D50 3500 FS2500 IA HVIP GFK AL

Sie müssen angemeldet sein um 105573.stp herunterzuladen.

Sie müssen angemeldet sein um 105573.igs herunterzuladen.

Sie müssen angemeldet sein um 105573.jt herunterzuladen.

Sie müssen angemeldet sein um 105573.dwg herunterzuladen.

Sie müssen angemeldet sein um 105321m_D.dxf herunterzuladen.

Artikel 105573 wurde zum Merkzettel hinzugefügt.

Artikel 105573 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105575 SR D50 5000 FS2500 IA HVIP GFK AL

Sie müssen angemeldet sein um 105575.stp herunterzuladen.

Sie müssen angemeldet sein um 105575.igs herunterzuladen.

Sie müssen angemeldet sein um 105575.jt herunterzuladen.

Sie müssen angemeldet sein um 105575.dwg herunterzuladen.

Sie müssen angemeldet sein um 105323m_D.dxf herunterzuladen.

Artikel 105575 wurde zum Merkzettel hinzugefügt.

Artikel 105575 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105321 SR D50 3500 FS22 10 2500 IP HVIP GFK V2A

Sie müssen angemeldet sein um 105321.stp herunterzuladen.

Sie müssen angemeldet sein um 105321.igs herunterzuladen.

Sie müssen angemeldet sein um 105321.jt herunterzuladen.

Sie müssen angemeldet sein um 105321.dwg herunterzuladen.

Sie müssen angemeldet sein um 105321m_D.dxf herunterzuladen.

Artikel 105321 wurde zum Merkzettel hinzugefügt.

Artikel 105321 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105323 SR D50 5000 FS22 10 2500 IP HVIP GFK V2A

Sie müssen angemeldet sein um 105323.stp herunterzuladen.

Sie müssen angemeldet sein um 105323.igs herunterzuladen.

Sie müssen angemeldet sein um 105323.jt herunterzuladen.

Sie müssen angemeldet sein um 105323.dwg herunterzuladen.

Sie müssen angemeldet sein um 105323m_D.dxf herunterzuladen.

Artikel 105323 wurde zum Merkzettel hinzugefügt.

Artikel 105323 wurde zum Warenkorb hinzugefügt.

Avec pointe captrice et sortie latérale

Art.-Nr. 105513 SR D50 3500 FSP1000 IA SA HVIP GFK AL

Sie müssen angemeldet sein um 105513.stp herunterzuladen.

Sie müssen angemeldet sein um 105513.igs herunterzuladen.

Sie müssen angemeldet sein um 105513.jt herunterzuladen.

Sie müssen angemeldet sein um 105513.dwg herunterzuladen.

Sie müssen angemeldet sein um 105392m_D.dxf herunterzuladen.

Artikel 105513 wurde zum Merkzettel hinzugefügt.

Artikel 105513 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 105515 SR D50 5000 FSP1000 IA SA HVIP GFK AL

Sie müssen angemeldet sein um 105515.stp herunterzuladen.

Sie müssen angemeldet sein um 105515.igs herunterzuladen.

Sie müssen angemeldet sein um 105515.jt herunterzuladen.
