Art.-Nr. 950531 DG YPV SCI 600

GTIN 4013364152953, Zolltarifnr.: 85363030, Bruttogewicht: 296.00 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

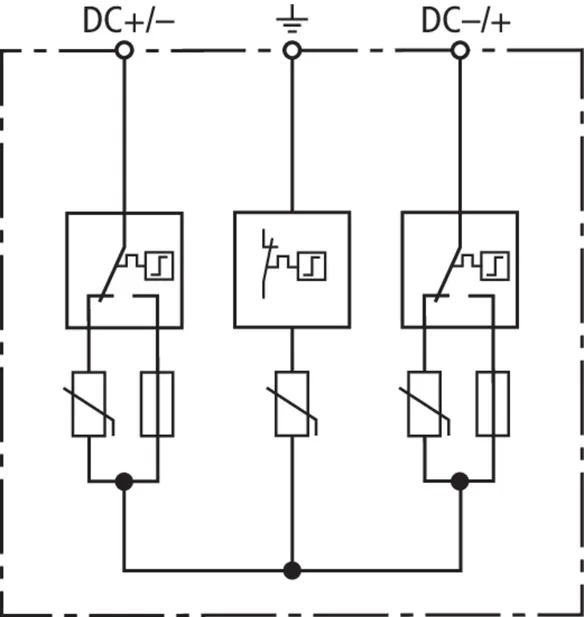

Parafoudre DEHNguard compact YPV SCI 600
Parafoudre photovoltaïque multipolaire jusqu’à 600 V DC
avec dispositif de commutation DC à trois niveaux, largeur 3 modules standard
Indication de défaut
type 2 selon EN 61643-31
Utilisation conformément à la norme IEC 60364-7-712
Séparation électrique sécurisée
Tension photovoltaïque maximale : <=600 V DC
Courant de décharge total : 40 kA
Niveau de protection : <= 2,5 kV
Résistance aux courts-circuits Iscpv : 1000 A

produit : DEHN
Type: DG YPV SCI 600
Référence: 950531
ou équivalent

Zertifikate

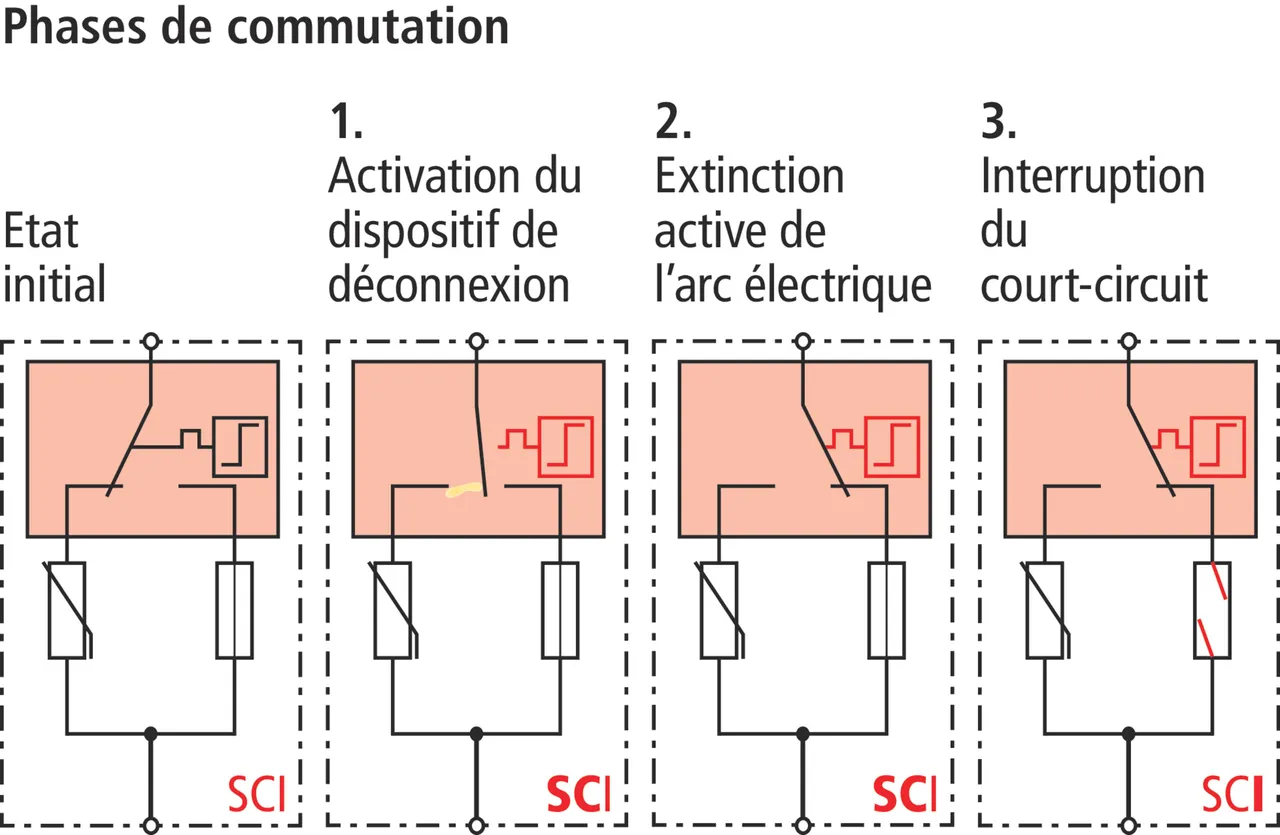

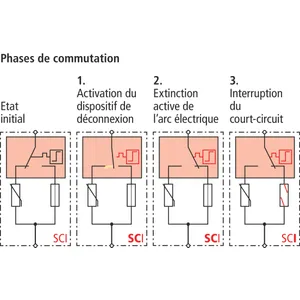

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	600 V
Tenue aux courts-circuits (I_SCPV )	1000 A
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Certifications	KEMA, UL

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	600 V
Tenue aux courts-circuits (I_SCPV )	1000 A
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 2 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm² rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm² brins souples
Montage sur	rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

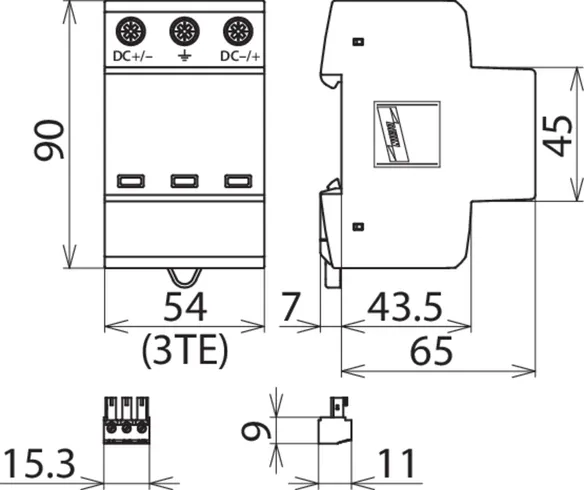

Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL

Artikel 950531 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 950531 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 950530 DG YPV SCI 1000

GTIN 4013364152960, Zolltarifnr.: 85363030, Bruttogewicht: 321.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre DEHNguard compact YPV SCI 1000
Parafoudre photovoltaïque multipolaire jusqu’à 1000 V DC
avec dispositif de commutation DC à trois niveaux, largeur 3 modules standard
Indication de défaut
type 2 selon EN 61643-31
Utilisation conformément à la norme IEC 60364-7-71
Séparation électrique sécurisée
Tension photovoltaïque maximale : <=1000 V DC
Courant de décharge total : 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 1000 A

produit : DEHN
Type: DG YPV SCI 1000
Référence: 950530
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1000 A
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Certifications	KEMA, UL

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1000 A
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm² rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm² brins souples
Montage sur	rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL

Artikel 950530 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 950530 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 950536 DG YPV SCI 600 FM

GTIN 4013364154995, Zolltarifnr.: 85363030, Bruttogewicht: 306.00 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Parafoudre DEHNguard compact YPV SCI 600 FM
Parafoudre photovoltaïque multipolaire jusqu’à 600 V DC
avec dispositif de commutation DC à trois niveaux, largeur 3 modules standard
Indication de défaut, avec contact de télésignalisation
type 2 selon EN 61643-31
Utilisation conformément à la norme IEC 60364-7-712
Séparation électrique sécurisée
Tension photovoltaïque maximale : <=600 V DC
Courant de décharge total : 40 kA
Niveau de protection : <= 2,5 kV
Résistance aux courts-circuits Iscpv : 1000 A

produit : DEHN
Type: DG YPV SCI 600 FM
Référence: 950536
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	600 V
Tenue aux courts-circuits (I_SCPV )	1000 A
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	inverseur

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	600 V
Tenue aux courts-circuits (I_SCPV )	1000 A
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 2 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm² rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm² brins souples
Montage sur	rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 950536 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 950536 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 950535 DG YPV SCI 1000 FM

GTIN 4013364154988, Zolltarifnr.: 85363030, Bruttogewicht: 331.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

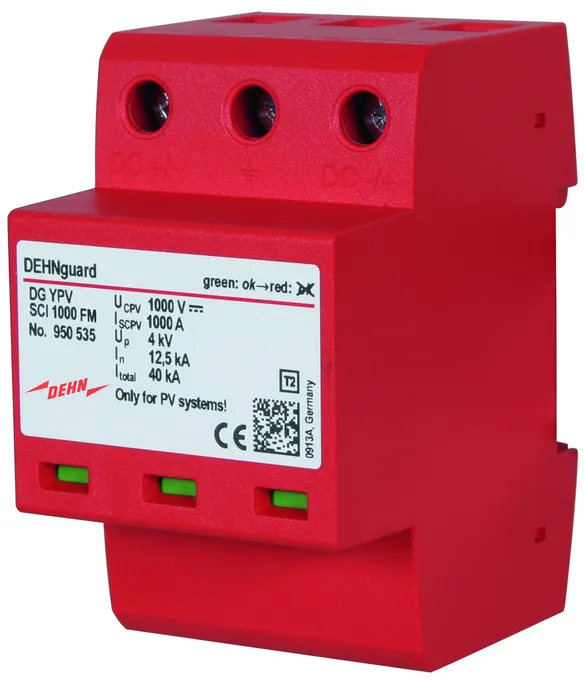

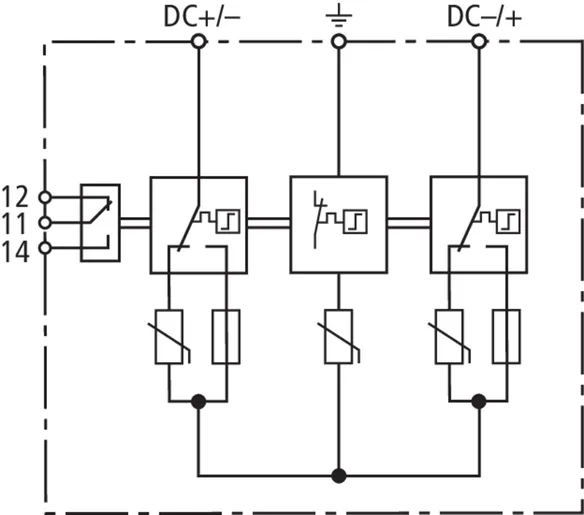

Parafoudre DEHNguard compact YPV SCI 1000 FM
Parafoudre photovoltaïque multipolaire jusqu’à 1000 V DC
avec dispositif de commutation DC à trois niveaux, largeur 3 modules standard
Indication de défaut, avec contact de télésignalisation
type 2 selon EN 61643-31
Utilisation conformément à la norme IEC 60364-7-712
Séparation électrique sécurisée
Tension photovoltaïque maximale : <=1000 V DC
Courant de décharge total : 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 1000 A

produit : DEHN
Type: DG YPV SCI 1000 FM
Référence: 950535
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1000 A
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	inverseur

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1000 A
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm² rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm² brins souples
Montage sur	rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 950535 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 950535 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Results for products (0)

Results for content (0)

DEHNguard YPV SCI ... – compact

Details

DEHNguard compact YPV SCI ...

Art.-Nr. 950531 DG YPV SCI 600

SCI-Technologie

Artikel 950531 wurde zum Merkzettel hinzugefügt.

Artikel 950531 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 950530 DG YPV SCI 1000

SCI-Technologie

Artikel 950530 wurde zum Merkzettel hinzugefügt.

Artikel 950530 wurde zum Warenkorb hinzugefügt.

DEHNguard compact YPV SCI ... FM

Art.-Nr. 950536 DG YPV SCI 600 FM

SCI-Technologie

Artikel 950536 wurde zum Merkzettel hinzugefügt.

Artikel 950536 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 950535 DG YPV SCI 1000 FM

SCI-Technologie

Artikel 950535 wurde zum Merkzettel hinzugefügt.

Artikel 950535 wurde zum Warenkorb hinzugefügt.

DEHNguard YPV SCI ... – compact

Details

DEHNguard compact YPV SCI ...

Art.-Nr. 950531 DG YPV SCI 600

Sie müssen angemeldet sein um 950531.stp herunterzuladen.

Sie müssen angemeldet sein um 950531.igs herunterzuladen.

Sie müssen angemeldet sein um 950531.jt herunterzuladen.

Sie müssen angemeldet sein um 950531.dwg herunterzuladen.

Sie müssen angemeldet sein um 950530m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.950531.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.950531.edz herunterzuladen.

SCI-Technologie

Artikel 950531 wurde zum Merkzettel hinzugefügt.

Artikel 950531 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 950530 DG YPV SCI 1000

Sie müssen angemeldet sein um 950531.stp herunterzuladen.

Sie müssen angemeldet sein um 950531.igs herunterzuladen.

Sie müssen angemeldet sein um 950531.jt herunterzuladen.

Sie müssen angemeldet sein um 950531.dwg herunterzuladen.

Sie müssen angemeldet sein um 950530m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.950530.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.950530.edz herunterzuladen.

SCI-Technologie

Artikel 950530 wurde zum Merkzettel hinzugefügt.

Artikel 950530 wurde zum Warenkorb hinzugefügt.

DEHNguard compact YPV SCI ... FM

Art.-Nr. 950536 DG YPV SCI 600 FM

Sie müssen angemeldet sein um 950536.stp herunterzuladen.

Sie müssen angemeldet sein um 950536.igs herunterzuladen.

Sie müssen angemeldet sein um 950536.jt herunterzuladen.

Sie müssen angemeldet sein um 950536.dwg herunterzuladen.

Sie müssen angemeldet sein um 950535m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.950536.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.950536.edz herunterzuladen.

SCI-Technologie

Artikel 950536 wurde zum Merkzettel hinzugefügt.

Artikel 950536 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 950535 DG YPV SCI 1000 FM

Sie müssen angemeldet sein um 950536.stp herunterzuladen.

Sie müssen angemeldet sein um 950536.igs herunterzuladen.

Sie müssen angemeldet sein um 950536.jt herunterzuladen.

Sie müssen angemeldet sein um 950536.dwg herunterzuladen.

Sie müssen angemeldet sein um 950535m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.950535.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.950535.edz herunterzuladen.

SCI-Technologie

Artikel 950535 wurde zum Merkzettel hinzugefügt.

Artikel 950535 wurde zum Warenkorb hinzugefügt.
