DEHNguard S ... VA

Parafoudre type 2 universel comprenant une embase et un module de protection débrochable
Module de protection à base d'une varistance et un éclateur à air en série sans courant de fuite
Fiabilité élevée grâce à la surveillance « Thermo-Dynamic-Control » du parafoudre
Coordonné énergétiquement avec la gamme de produits Red/Line
Remplacement simple et sans outillage grâce au système de verrouillage avec touche de déverrouillage
Bornes de raccordement multifonctions pour conducteurs et peignes de répartition
Testé contre les vibrations et les chocs selon EN 60068-2

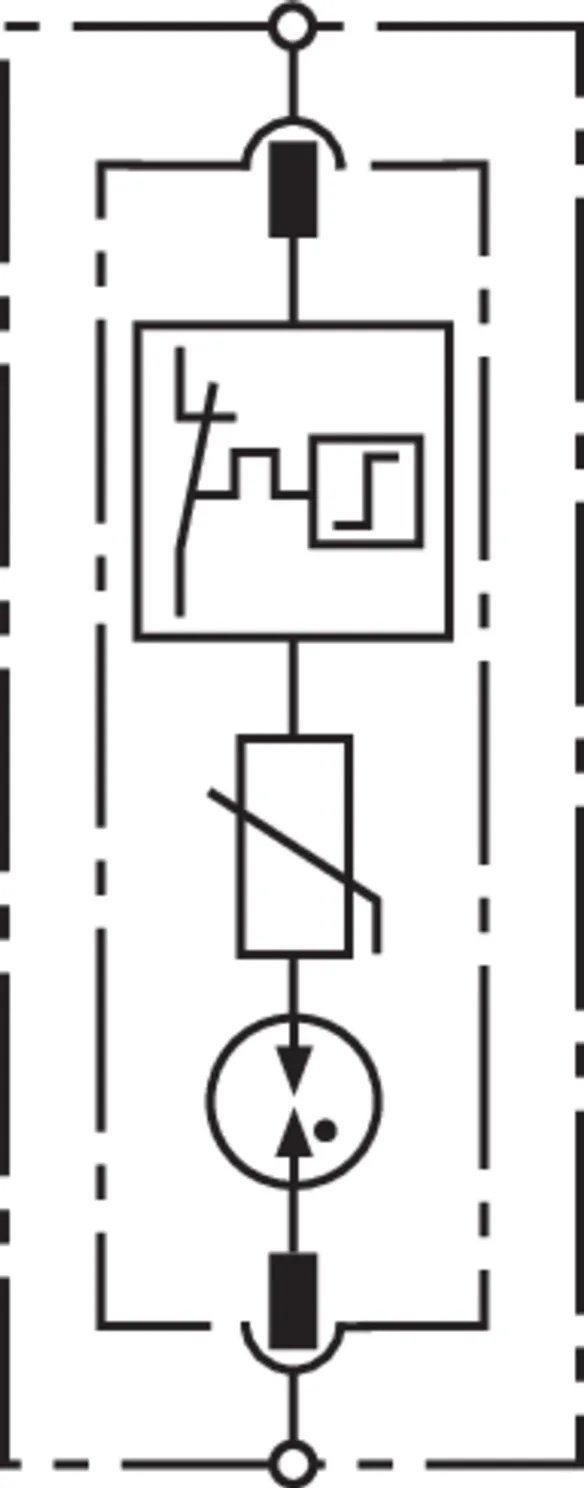

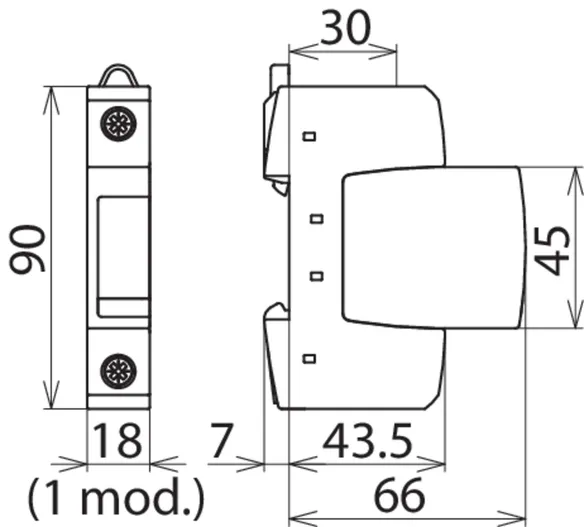

DEHNguard S VA

Parafoudre modulaire unipolaire avec un module de protection à base d'une varistance et d'un éclateur à gaz en série sans courant de fuite.

3 Produkte

Art.-Nr. 952080 DG S 75 VA

GTIN 4013364127296, Zolltarifnr.: 85363030, Bruttogewicht: 118.00 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG S 75 VA
Référence: 952080
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,1 kV
Protection max. contre les surintensités	100 A gG

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	60 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	100 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,1 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	115 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880

Artikel 952080 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952080 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

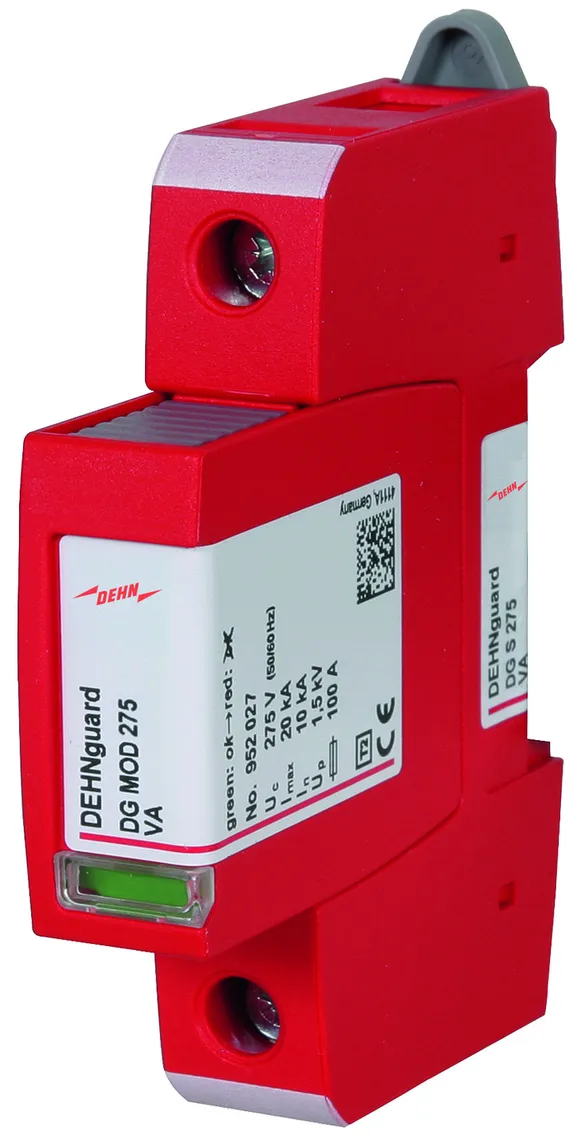

Art.-Nr. 952082 DG S 275 VA

GTIN 4013364127319, Zolltarifnr.: 85363030, Bruttogewicht: 123.40 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG S 275 VA
Référence: 952082
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	100 A gG


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	350 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz

Artikel 952082 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952082 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952084 DG S 385 VA

GTIN 4013364127333, Zolltarifnr.: 85363030, Bruttogewicht: 127.70 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG S 385 VA
Référence: 952084
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Protection max. contre les surintensités	100 A gG

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	500 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880

Artikel 952084 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952084 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

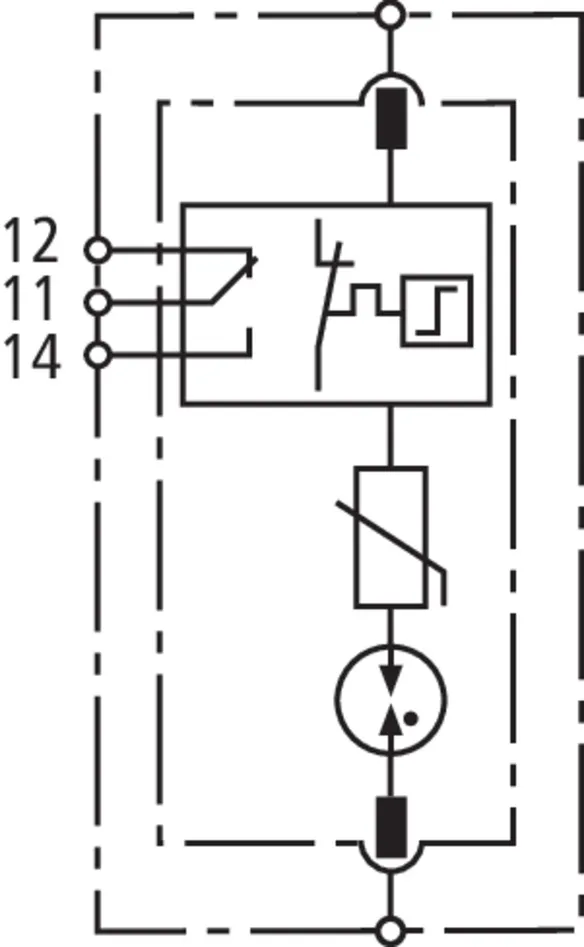

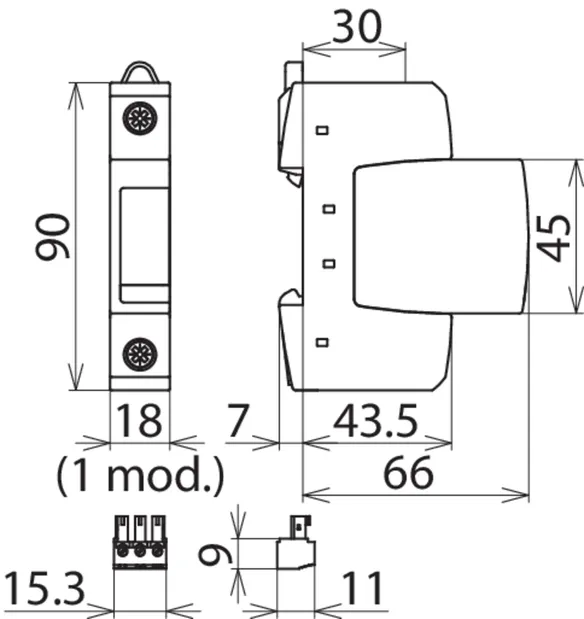

DEHNguard S VA FM

Parafoudre modulaire unipolaire avec un module de protection à base d'une varistance et d'un éclateur à air en série sans courant de fuite ; avec contact sec de télésignalisation.

3 Produkte

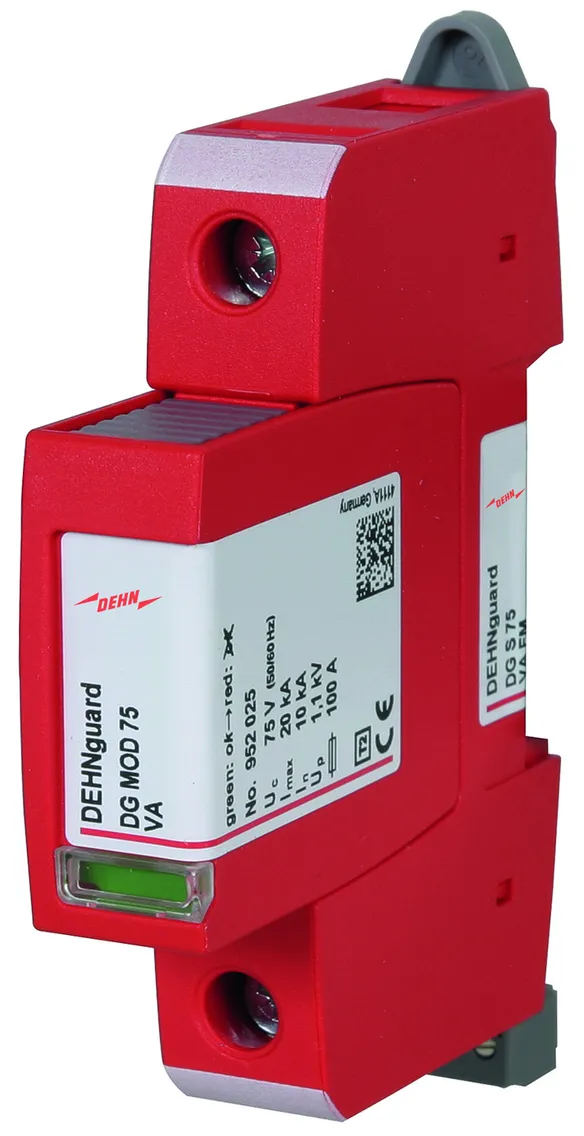

Art.-Nr. 952085 DG S 75 VA FM

GTIN 4013364127302, Zolltarifnr.: 85363030, Bruttogewicht: 122.10 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG S 75 VA FM
Référence: 952085
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,1 kV
Protection max. contre les surintensités	100 A gG

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	60 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	75 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	100 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,1 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	115 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 952085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952087 DG S 275 VA FM

GTIN 4013364127326, Zolltarifnr.: 85363030, Bruttogewicht: 126.70 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG S 275 VA FM
Référence: 952087
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	100 A gG


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	350 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz

Artikel 952087 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952087 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952089 DG S 385 VA FM

GTIN 4013364127340, Zolltarifnr.: 85363030, Bruttogewicht: 131.70 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG S 385 VA FM
Référence: 952089
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Protection max. contre les surintensités	100 A gG

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent DC (U_C )	500 V
Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant max. de décharge (8/20 µs) (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 952089 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952089 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Results for products (0)

Results for content (0)

DEHNguard S ... VA

DEHNguard S VA

Art.-Nr. 952080 DG S 75 VA

Artikel 952080 wurde zum Merkzettel hinzugefügt.

Artikel 952080 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952082 DG S 275 VA

Artikel 952082 wurde zum Merkzettel hinzugefügt.

Artikel 952082 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952084 DG S 385 VA

Artikel 952084 wurde zum Merkzettel hinzugefügt.

Artikel 952084 wurde zum Warenkorb hinzugefügt.

DEHNguard S VA FM

Art.-Nr. 952085 DG S 75 VA FM

Artikel 952085 wurde zum Merkzettel hinzugefügt.

Artikel 952085 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952087 DG S 275 VA FM

Artikel 952087 wurde zum Merkzettel hinzugefügt.

Artikel 952087 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952089 DG S 385 VA FM

Artikel 952089 wurde zum Merkzettel hinzugefügt.

Artikel 952089 wurde zum Warenkorb hinzugefügt.

DEHNguard S ... VA

DEHNguard S VA

Art.-Nr. 952080 DG S 75 VA

Sie müssen angemeldet sein um 952070.stp herunterzuladen.

Sie müssen angemeldet sein um 952070.igs herunterzuladen.

Sie müssen angemeldet sein um 952070.jt herunterzuladen.

Sie müssen angemeldet sein um 952070.dwg herunterzuladen.

Sie müssen angemeldet sein um 952070m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952080.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952080.edz herunterzuladen.

Artikel 952080 wurde zum Merkzettel hinzugefügt.

Artikel 952080 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952082 DG S 275 VA

Sie müssen angemeldet sein um 952070.stp herunterzuladen.

Sie müssen angemeldet sein um 952070.igs herunterzuladen.

Sie müssen angemeldet sein um 952070.jt herunterzuladen.

Sie müssen angemeldet sein um 952070.dwg herunterzuladen.

Sie müssen angemeldet sein um 952070m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952082.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952082.edz herunterzuladen.

Artikel 952082 wurde zum Merkzettel hinzugefügt.

Artikel 952082 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952084 DG S 385 VA

Sie müssen angemeldet sein um 952070.stp herunterzuladen.

Sie müssen angemeldet sein um 952070.igs herunterzuladen.

Sie müssen angemeldet sein um 952070.jt herunterzuladen.

Sie müssen angemeldet sein um 952070.dwg herunterzuladen.

Sie müssen angemeldet sein um 952070m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952084.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952084.edz herunterzuladen.

Artikel 952084 wurde zum Merkzettel hinzugefügt.

Artikel 952084 wurde zum Warenkorb hinzugefügt.

DEHNguard S VA FM

Art.-Nr. 952085 DG S 75 VA FM

Sie müssen angemeldet sein um 952090.stp herunterzuladen.

Sie müssen angemeldet sein um 952090.igs herunterzuladen.

Sie müssen angemeldet sein um 952090.jt herunterzuladen.

Sie müssen angemeldet sein um 952090.dwg herunterzuladen.

Sie müssen angemeldet sein um 952090m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952085.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952085.edz herunterzuladen.

Artikel 952085 wurde zum Merkzettel hinzugefügt.

Artikel 952085 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952087 DG S 275 VA FM

Sie müssen angemeldet sein um 952090.stp herunterzuladen.

Sie müssen angemeldet sein um 952090.igs herunterzuladen.

Sie müssen angemeldet sein um 952090.jt herunterzuladen.

Sie müssen angemeldet sein um 952090.dwg herunterzuladen.

Sie müssen angemeldet sein um 952090m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952087.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952087.edz herunterzuladen.

Artikel 952087 wurde zum Merkzettel hinzugefügt.

Artikel 952087 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952089 DG S 385 VA FM

Sie müssen angemeldet sein um 952090.stp herunterzuladen.

Sie müssen angemeldet sein um 952090.igs herunterzuladen.

Sie müssen angemeldet sein um 952090.jt herunterzuladen.

Sie müssen angemeldet sein um 952090.dwg herunterzuladen.

Sie müssen angemeldet sein um 952090m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952089.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952089.edz herunterzuladen.

Artikel 952089 wurde zum Merkzettel hinzugefügt.

Artikel 952089 wurde zum Warenkorb hinzugefügt.
