Art.-Nr. 106115 DIDH 16 530 BP V2A GFK

GTIN 4013364100213, Zolltarifnr. (EU): 85389099, Bruttogewicht: 488.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support écarteur DEHNiso avec support de tige Longueur 530 mm INOX

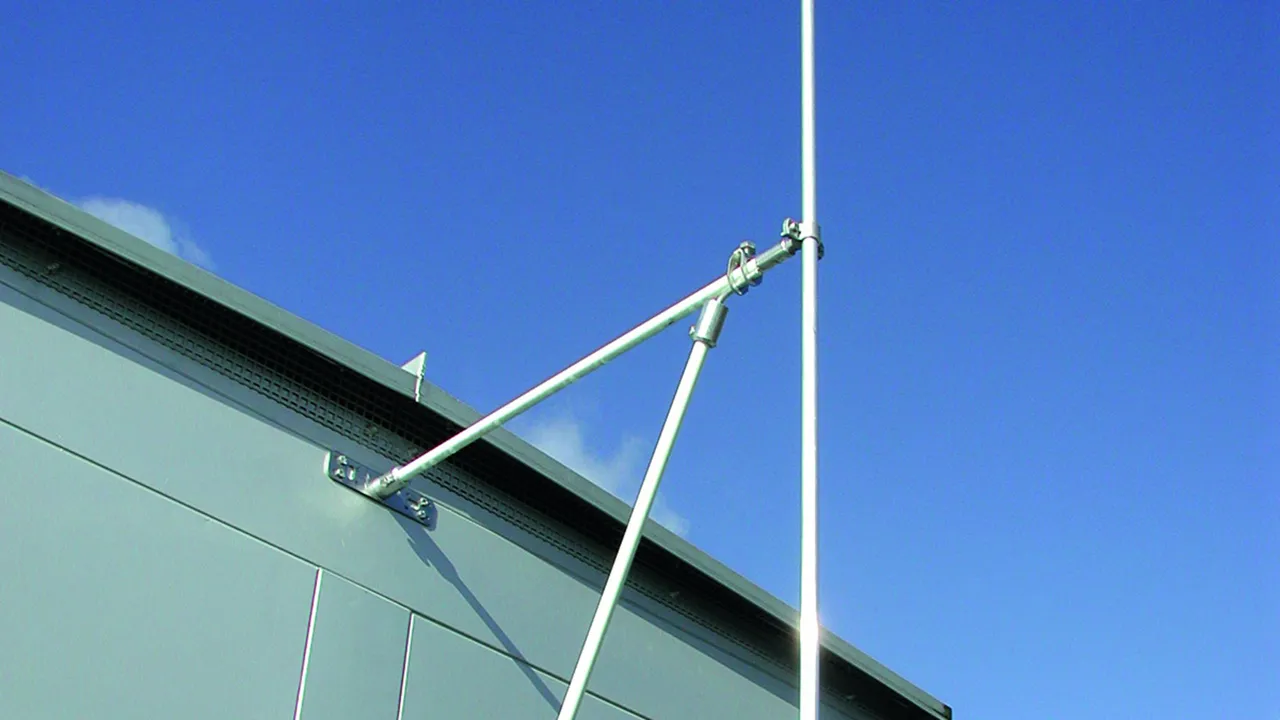

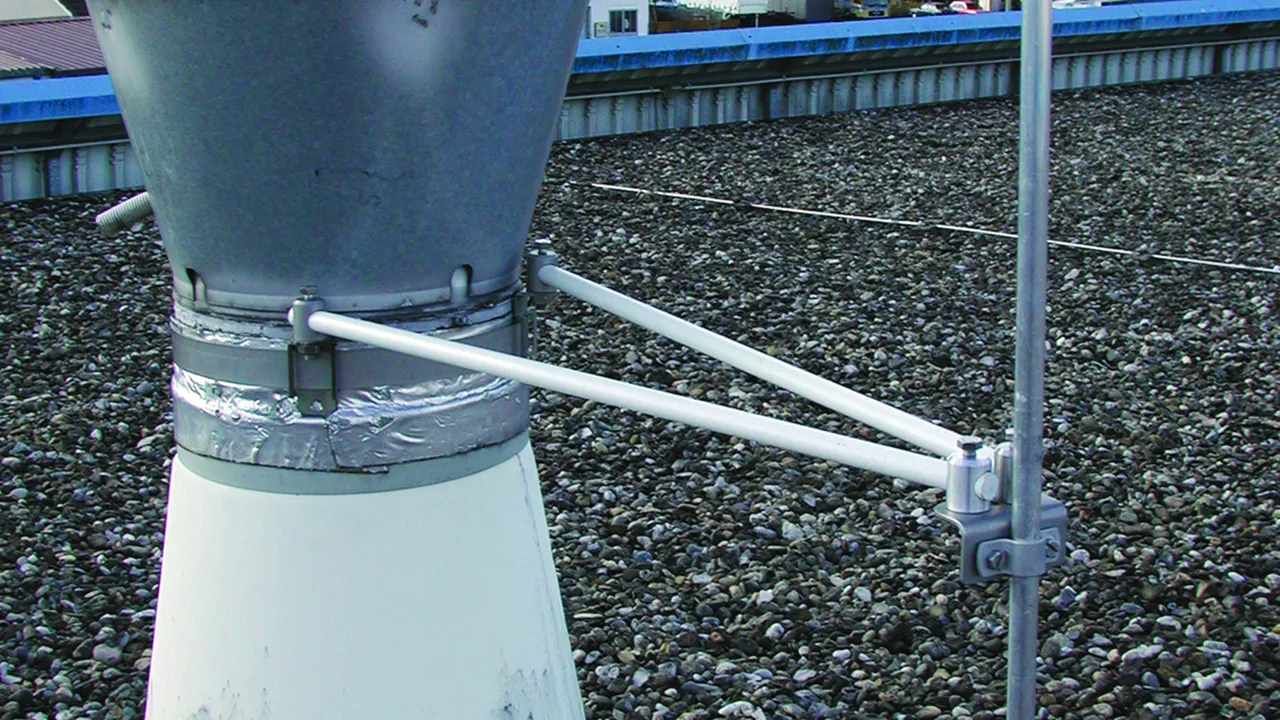

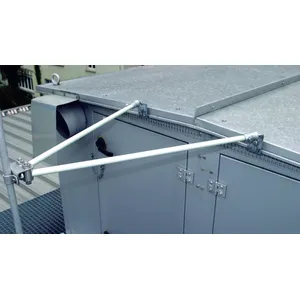

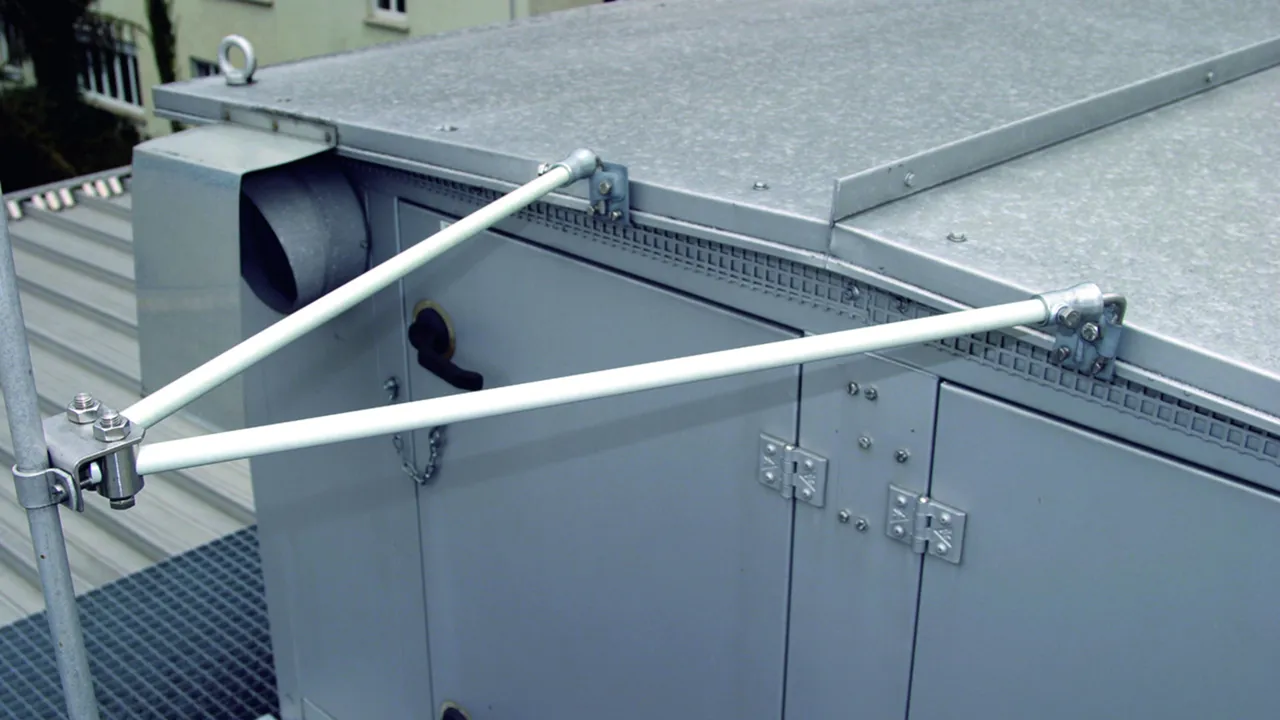

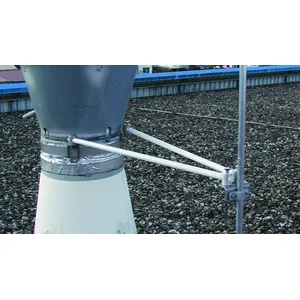

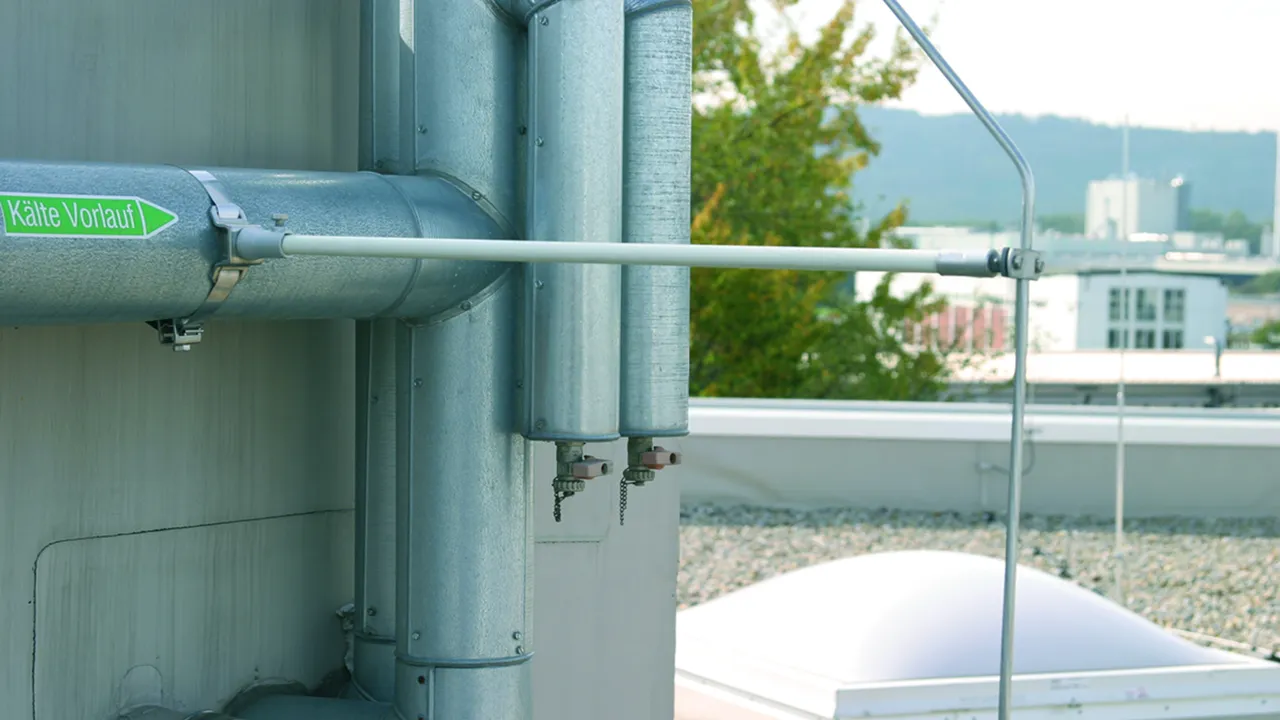

Support écarteur DEHNiso pour fixer les tiges de capture
par ex. sur les climatiseurs ou les parties de construction
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une tige de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m), avec plot béton de 17 kg.

Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 530 mm
Distance d'isolement: 445 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 530 BP V2A GFK
Référence: 106115
ou équivalent

Zertifikate

Technische Daten

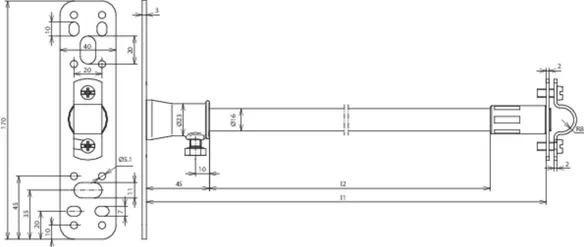

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	530 mm
Distance d'isolement (l2)	445 mm
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de température permanente	-50 °C ... +100 °C
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	530 mm
Distance d'isolement (l2)	445 mm
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Matériau - plaque	INOX
Remarque	pour fixation isolée du conducteur
Diamètre Ø - pièce d'écartement	16 mm
Couleur - pièce d'écartement	gris clair (RAL 7035) ●
Guidage du conducteur	fixe
Support de barres/support conducteur	attache à deux vis
Matériau - pièce d'écartement	PRV
Facteur de matériel k_m	0,7
Plage de température permanente	-50 °C ... +100 °C
Matériau - connecteur de fixation	ZG
Version	résistante aux UV et aux intempéries
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106115 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106115 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106120 DIDH 16 690 BP V2A GFK

GTIN 4013364092945, Zolltarifnr. (EU): 85389099, Bruttogewicht: 552.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

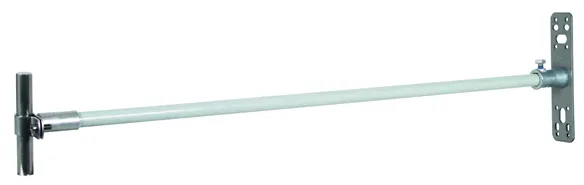

Support écarteur DEHNiso avec support de tige Longueur 690 mm INOX
Support écarteur DEHNiso pour fixer les tiges de capture
par ex. sur les climatiseurs ou les parties de construction
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une tige de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m), avec plot béton de 17 kg.

Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 690 mm
Distance d'isolement: 605 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 690 BP V2A GFK
Référence: 106120
ou équivalent

Zertifikate

Technische Daten

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	690 mm
Distance d'isolement (l2)	605 mm
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de température permanente	-50 °C ... +100 °C
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	690 mm
Distance d'isolement (l2)	605 mm
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Matériau - plaque	INOX
Remarque	pour fixation isolée du conducteur
Diamètre Ø - pièce d'écartement	16 mm
Couleur - pièce d'écartement	gris clair (RAL 7035) ●
Guidage du conducteur	fixe
Support de barres/support conducteur	attache à deux vis
Matériau - pièce d'écartement	PRV
Facteur de matériel k_m	0,7
Plage de température permanente	-50 °C ... +100 °C
Matériau - connecteur de fixation	ZG
Version	résistante aux UV et aux intempéries
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106120 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106120 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106123 DIDH 16 1030 BP V2A GFK

GTIN 4013364100220, Zolltarifnr. (EU): 85389099, Bruttogewicht: 686.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support écarteur DEHNiso avec support de tige Longueur 1030 mm INOX
Support écarteur DEHNiso pour fixer les tiges de capture
par ex. sur les climatiseurs ou les parties de construction
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une tige de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m), avec plot béton de 17 kg.

Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 1030 mm
Distance d'isolement: 945 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 1030 BP V2A GFK
Référence: 106123
ou équivalent

Zertifikate

Technische Daten

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	1030 mm
Distance d'isolement (l2)	945 mm
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de température permanente	-50 °C ... +100 °C
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	1030 mm
Distance d'isolement (l2)	945 mm
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Matériau - plaque	INOX
Remarque	pour fixation isolée du conducteur
Diamètre Ø - pièce d'écartement	16 mm
Couleur - pièce d'écartement	gris clair (RAL 7035) ●
Guidage du conducteur	fixe
Support de barres/support conducteur	attache à deux vis
Matériau - pièce d'écartement	PRV
Facteur de matériel k_m	0,7
Plage de température permanente	-50 °C ... +100 °C
Matériau - connecteur de fixation	ZG
Version	résistante aux UV et aux intempéries
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106123 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106123 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106090 DIDH 7.10 530 BP V2A GFK

GTIN 4013364100190, Zolltarifnr. (EU): 85389099, Bruttogewicht: 470.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

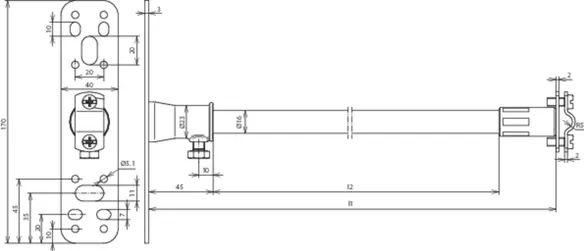

Support écarteur DEHNiso avec support du conducteur Longueur 530 mm INOX
Support écarteur DEHNiso pour fixer les conducteurs
par ex. sur les climatiseurs ou les parties de construction
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs DEHNiso sont dimensionnés
selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. (distance de support 1,0 m, Alu D 8-10 mm) de 240 km/h.

Support conducteur rd: 7-10 mm
Matériau - support conducteur: INOX
Longueur: 530 mm
Distance d'isolement: 445 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 7.10 530 BP V2A GFK
Référence: 106090
ou équivalent

Zertifikate

Technische Daten

Support conducteur rd	7-10 mm
Matériau - support conducteur	INOX
Longueur (l1)	530 mm
Distance d'isolement (l2)	445 mm
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de température permanente	-50 °C ... +100 °C
Vitesse de vent en rafales max. (distance entre supports 1000 mm, Alu Ø8 mm)	240 km/h
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Support conducteur rd	7-10 mm
Matériau - support conducteur	INOX
Longueur (l1)	530 mm
Distance d'isolement (l2)	445 mm
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Matériau - plaque	INOX
Remarque	pour fixation isolée du conducteur
Diamètre Ø - pièce d'écartement	16 mm
Couleur - pièce d'écartement	gris clair (RAL 7035) ●
Guidage du conducteur	fixe
Support de barres/support conducteur	attache à deux vis
Matériau - pièce d'écartement	PRV
Facteur de matériel k_m	0,7
Plage de température permanente	-50 °C ... +100 °C
Matériau - connecteur de fixation	ZG
Version	résistante aux UV et aux intempéries
Vitesse de vent en rafales max. (distance entre supports 1000 mm, Alu Ø8 mm)	240 km/h
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106090 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106090 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106100 DIDH 7.10 690 BP V2A GFK

GTIN 4013364092907, Zolltarifnr. (EU): 85389099, Bruttogewicht: 544.80 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

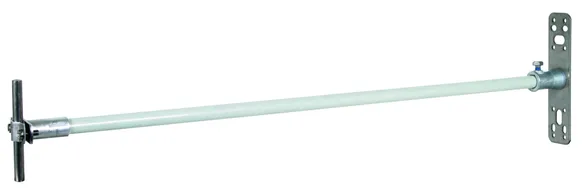

Support écarteur DEHNiso avec support du conducteur Longueur 690 mm INOX
Support écarteur DEHNiso pour fixer les conducteurs
par ex. sur les climatiseurs ou les parties de construction
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs DEHNiso sont dimensionnés
selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. (distance de support 1,0 m, Alu D 8-10 mm) de 198 km/h.

Support conducteur rd: 7-10 mm
Matériau - support conducteur: INOX
Longueur: 690 mm
Distance d'isolement: 605 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 7.10 690 BP V2A GFK
Référence: 106100
ou équivalent

Zertifikate

Technische Daten

Support conducteur rd	7-10 mm
Matériau - support conducteur	INOX
Longueur (l1)	690 mm
Distance d'isolement (l2)	605 mm
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de température permanente	-50 °C ... +100 °C
Vitesse de vent en rafales max. (distance entre supports 1000 mm, Alu Ø8 mm)	198 km/h
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Support conducteur rd	7-10 mm
Matériau - support conducteur	INOX
Longueur (l1)	690 mm
Distance d'isolement (l2)	605 mm
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Matériau - plaque	INOX
Remarque	pour fixation isolée du conducteur
Diamètre Ø - pièce d'écartement	16 mm
Couleur - pièce d'écartement	gris clair (RAL 7035) ●
Guidage du conducteur	fixe
Support de barres/support conducteur	attache à deux vis
Matériau - pièce d'écartement	PRV
Facteur de matériel k_m	0,7
Plage de température permanente	-50 °C ... +100 °C
Matériau - connecteur de fixation	ZG
Version	résistante aux UV et aux intempéries
Vitesse de vent en rafales max. (distance entre supports 1000 mm, Alu Ø8 mm)	198 km/h
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106105 DIDH 7.10 1030 BP V2A GFK

GTIN 4013364100206, Zolltarifnr. (EU): 85389099, Bruttogewicht: 658.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support écarteur DEHNiso avec support du conducteur Longueur 1030 mm INOX
Le support écarteur DEHNiso pour conducteurs circulaires
est installé dans un plot béton (8,5 kg) à clavettes (référence 102 075)
pour maintenir la distance de séparation par rapport aux pièces conductrices

selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs DEHNiso sont dimensionnés
selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. (distance de support 1,0 m, Alu D 8-10 mm) de 140 km/h.

Support conducteur rd: 7-10 mm
Matériau - support conducteur: INOX
Longueur: 1030 mm
Distance d'isolement: 945 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 7.10 1030 BP V2A GFK
Référence: 106105
ou équivalent

Zertifikate

Technische Daten

Support conducteur rd	7-10 mm
Matériau - support conducteur	INOX
Longueur (l1)	1030 mm
Distance d'isolement (l2)	945 mm
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de température permanente	-50 °C ... +100 °C
Vitesse de vent en rafales max. (distance entre supports 1000 mm, Alu Ø8 mm)	140 km/h
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Support conducteur rd	7-10 mm
Matériau - support conducteur	INOX
Longueur (l1)	1030 mm
Distance d'isolement (l2)	945 mm
Fixation	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Matériau - plaque	INOX
Remarque	pour fixation isolée du conducteur
Diamètre Ø - pièce d'écartement	16 mm mm
Couleur - pièce d'écartement	gris clair (RAL 7035) ●
Guidage du conducteur	fixe
Support de barres/support conducteur	attache à deux vis
Matériau - pièce d'écartement	PRV
Facteur de matériel k_m	0,7
Plage de température permanente	-50 °C ... +100 °C
Matériau - connecteur de fixation	ZG
Version	résistante aux UV et aux intempéries
Vitesse de vent en rafales max. (distance entre supports 1000 mm, Alu Ø8 mm)	140 km/h
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106105 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106105 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

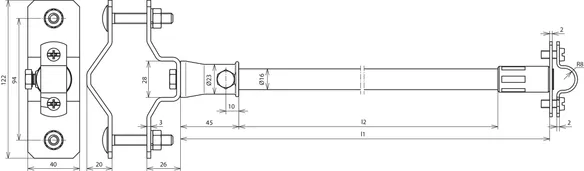

Art.-Nr. 106225 DIDH 16 530 RS40.60 V2A

GTIN 4013364100299, Zolltarifnr. (EU): 85389099, Bruttogewicht: 684.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support écarteur DEHNiso avec support de tige Longueur 530 mm INOX
Support écarteur DEHNiso pour fixer les tiges de capture
par ex. sur des tuyaux ou des mâts
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une tige de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m).

Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 530 mm
Distance d'isolement: 445 mm
Plage de serrage - tube: 40-60 mm (1 1/4-2")
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 530 RS40.60 V2A
Référence: 106225
ou équivalent

Zertifikate

Technische Daten

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	530 mm
Distance d'isolement (l2)	445 mm
Plage de serrage - tube	40-60 mm (1 ¹/₄-2")
Plage de température permanente	-50 °C ... +100 °C
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	530 mm
Distance d'isolement (l2)	445 mm
Plage de serrage - tube	40-60 mm (1 ¹/₄-2")
Diamètre Ø - pièce d'écartement	16 mm
Couleur - pièce d'écartement	gris clair (RAL 7035) ●
Guidage du conducteur	fixe
Support de barres/support conducteur	attache à deux vis
Matériau - pièce d'écartement	PRV
Facteur de matériel k_m	0,7
Plage de température permanente	-50 °C ... +100 °C
Matériau - connecteur de fixation	ZG
Matériau - élément de fixation	INOX
Version	résistante aux UV et aux intempéries
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106225 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106225 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

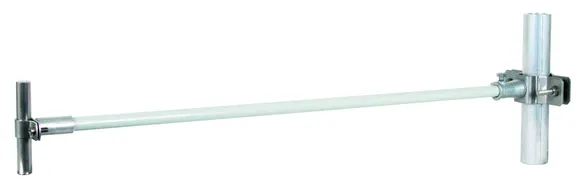

Art.-Nr. 106226 DIDH 16 690 RS40.60 V2A

GTIN 4013364098930, Zolltarifnr. (EU): 85389099, Bruttogewicht: 722.20 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support écarteur DEHNiso avec support de tige Longueur 690 mm INOX
Support écarteur DEHNiso pour fixer les tiges de capture
par ex. sur des tuyaux ou des mâts
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une tige de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m).

Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 690 mm
Distance d'isolement: 605 mm
Plage de serrage - tube: 40-60 mm (1 1/4-2")
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 690 RS40.60 V2A
Référence: 106226
ou équivalent

Zertifikate

Technische Daten

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	690 mm
Distance d'isolement (l2)	605 mm
Plage de serrage - tube	40-60 mm (1 ¹/₄-2")
Plage de température permanente	-50 °C ... +100 °C
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	690 mm
Distance d'isolement (l2)	605 mm
Plage de serrage - tube	40-60 mm (1 ¹/₄-2")
Diamètre Ø - pièce d'écartement	16 mm
Couleur - pièce d'écartement	gris clair (RAL 7035) ●
Guidage du conducteur	fixe
Support de barres/support conducteur	attache à deux vis
Matériau - pièce d'écartement	PRV
Facteur de matériel k_m	0,7
Plage de température permanente	-50 °C ... +100 °C
Matériau - connecteur de fixation	ZG
Matériau - élément de fixation	INOX
Version	résistante aux UV et aux intempéries
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106226 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106226 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106228 DIDH 16 1030 RS40.60 V2A

GTIN 4013364100305, Zolltarifnr. (EU): 85389099, Bruttogewicht: 877.60 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support écarteur DEHNiso avec support de tige Longueur 1030 mm INOX
Support écarteur DEHNiso pour fixer les tiges de capture
par ex. sur des tuyaux ou des mâts
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une tige de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m).

Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 1030 mm
Distance d'isolement: 945 mm
Plage de serrage - tube: 40-60 mm (1 1/4-2")
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 1030 RS40.60 V2A
Référence: 106228
ou équivalent

Zertifikate

Technische Daten

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	1030 mm
Distance d'isolement (l2)	945 mm
Plage de serrage - tube	40-60 mm (1 ¹/₄-2")
Plage de température permanente	-50 °C ... +100 °C
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	1030 mm
Distance d'isolement (l2)	945 mm
Plage de serrage - tube	40-60 mm (1 ¹/₄-2")
Diamètre Ø - pièce d'écartement	16 mm
Couleur - pièce d'écartement	gris clair (RAL 7035) ●
Guidage du conducteur	fixe
Support de barres/support conducteur	attache à deux vis
Matériau - pièce d'écartement	PRV
Facteur de matériel k_m	0,7
Plage de température permanente	-50 °C ... +100 °C
Matériau - connecteur de fixation	ZG
Matériau - élément de fixation	INOX
Version	résistante aux UV et aux intempéries
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106228 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106228 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

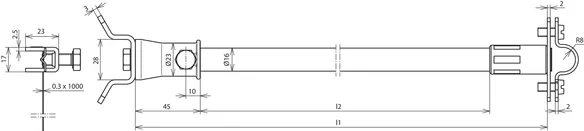

Art.-Nr. 106245 DIDH 16 530 SB50.300 V2A

GTIN 4013364100336, Zolltarifnr. (EU): 85389099, Bruttogewicht: 561.40 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support écarteur DEHNiso avec support de tige Longueur 530 mm INOX
Support écarteur DEHNiso pour fixer les tiges de capture
par ex. sur des tuyaux ou des mâts
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une tige de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m).

Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 530 mm
Distance d'isolement: 445 mm
Plage de serrage - tube: 50-300 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 530 SB50.300 V2A
Référence: 106245
ou équivalent

Zertifikate

Technische Daten

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	530 mm
Distance d'isolement (l2)	445 mm
Plage de serrage - tube	50-300 mm
Plage de température permanente	-50 °C ... +100 °C
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	530 mm
Distance d'isolement (l2)	445 mm
Plage de serrage - tube	50-300 mm
Diamètre Ø - pièce d'écartement	16 mm
Couleur - pièce d'écartement	gris clair (RAL 7035)●
Guidage du conducteur	fixe
Support de barres/support conducteur	attache à deux vis
Matériau - pièce d'écartement	PRV
Facteur de matériel k_m	0,7
Plage de température permanente	-50 °C ... +100 °C
Matériau - connecteur de fixation	ZG
Matériau - élément de fixation	INOX
Version	résistante aux UV et aux intempéries
Dimensions - bande (l x p)	25 x 0,3 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106245 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106245 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

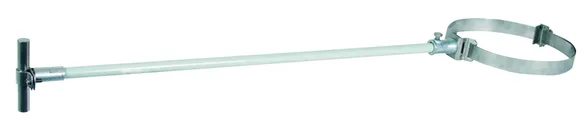

Art.-Nr. 106246 DIDH 16 690 SB50.300 V2A

GTIN 4013364098954, Zolltarifnr. (EU): 85389099, Bruttogewicht: 608.10 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support écarteur DEHNiso avec support de tige Longueur 690 mm INOX
Support écarteur DEHNiso pour fixer les tiges de capture
par ex. sur des tuyaux ou des mâts
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une tige de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m).

Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 690 mm
Distance d'isolement: 605 mm
Plage de serrage - tube: 50-300 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 690 SB50.300 V2A
Référence: 106246
ou équivalent

Zertifikate

Technische Daten

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	690 mm
Distance d'isolement (l2)	605 mm
Plage de serrage - tube	50-300 mm
Plage de température permanente	-50 °C ... +100 °C
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	690 mm
Distance d'isolement (l2)	605 mm
Plage de serrage - tube	50-300 mm
Diamètre Ø - pièce d'écartement	16 mm
Couleur - pièce d'écartement	gris clair (RAL 7035) ●
Guidage du conducteur	fixe
Support de barres/support conducteur	attache à deux vis
Matériau - pièce d'écartement	PRV
Facteur de matériel k_m	0,7
Plage de température permanente	-50 °C ... +100 °C
Matériau - connecteur de fixation	ZG
Matériau - élément de fixation	INOX
Version	résistante aux UV et aux intempéries
Dimensions - bande (l x p)	25 x 0,3 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106246 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106246 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106248 DIDH 16 1030 SB50.300 V2A

GTIN 4013364100343, Zolltarifnr. (EU): 85389099, Bruttogewicht: 762.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

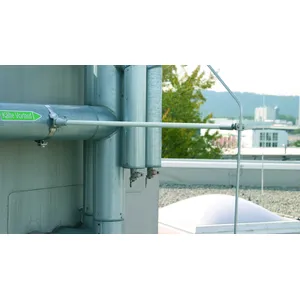

Support écarteur DEHNiso, longueur avec support de tige 1030 mm INOX
Support écarteur DEHNiso pour fixer les tiges de capture
par ex. sur des tuyaux ou des mâts
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une tige de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m).

Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 1030 mm
Distance d'isolement: 945 mm
Plage de serrage - tube: 50-300 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 1030 SB50.300 V2A
Référence: 106248
ou équivalent

Zertifikate

Technische Daten

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	1030 mm
Distance d'isolement (l2)	945 mm
Plage de serrage - tube	50-300 mm
Plage de température permanente	-50 °C ... +100 °C
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Support conducteur rd	16 mm
Matériau - support conducteur	INOX
Longueur (l1)	1030 mm
Distance d'isolement (l2)	945 mm
Plage de serrage - tube	50-300 mm
Diamètre Ø - pièce d'écartement	16 mm
Couleur - pièce d'écartement	gris clair (RAL 7035) ●
Guidage du conducteur	fixe
Support de barres/support conducteur	attache à deux vis
Matériau - pièce d'écartement	PRV
Facteur de matériel k_m	0,7
Plage de température permanente	-50 °C ... +100 °C
Matériau - connecteur de fixation	ZG
Matériau - élément de fixation	INOX
Version	résistante aux UV et aux intempéries
Dimensions - bande (l x p)	25 x 0,3 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106248 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106248 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106160 DIDH 8 675 KT V2A GFK

GTIN 4013364092938, Zolltarifnr. (EU): 85389099, Bruttogewicht: 286.50 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

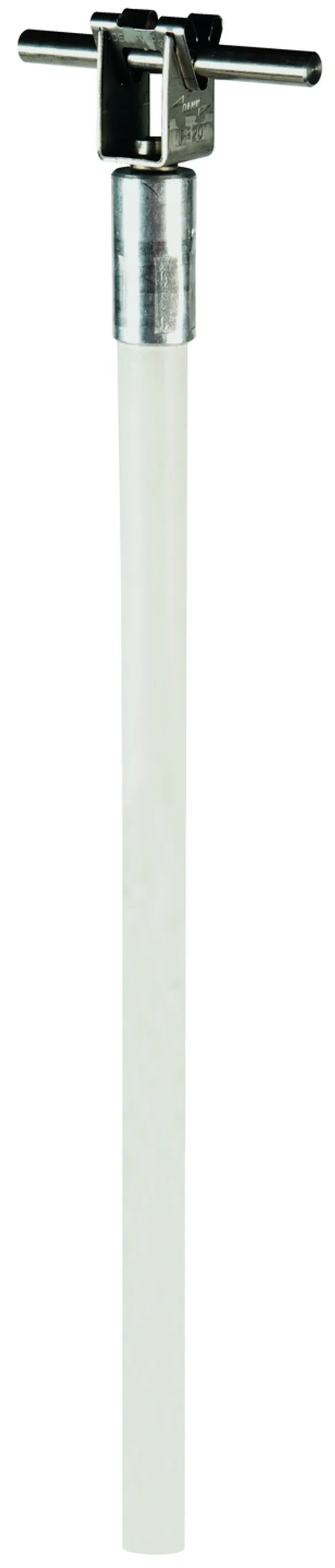

Support écarteur DEHNiso avec support du conducteur DEHNgrip Longueur 675 mm INOX
Le support écarteur DEHNiso pour conducteurs circulaires
est installé dans un plot béton à clavettes pour maintenir la
distance de séparation par rapport aux pièces conductrices selon DIN EN 62305-3 (VDE 0185-305-3)

Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs DEHNiso sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 176 km/h.

Support conducteur rd: 8 mm
Matériau - support conducteur: INOX
Longueur: 675 mm
Distance d'isolement: 590 mm
Plage de température permanente: -50 °C ... +100 °C
Vitesse de vent en rafales max. (socle 8,5 kg, distance entre supports 1000 mm, Alu Ø8 mm): 104 km/h
Vitesse de vent en rafales max. (socle 17 kg, distance entre supports 1000 mm, Alu Ø8 mm): 176 km/h
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 8 675 KT V2A GFK
Référence: 106160
ou équivalent

Zertifikate

Technische Daten

Support conducteur rd	8 mm
Matériau - support conducteur	INOX
Longueur (l1)	675 mm
Distance d'isolement (l2)	590 mm
Plage de température permanente	-50 °C ... +100 °C
Vitesse de vent en rafales max. (socle 8,5 kg, distance entre supports 1000 mm, Alu Ø8 mm)	104 km/h
Vitesse de vent en rafales max. (socle 17 kg, distance entre supports 1000 mm, Alu Ø8 mm)	176 km/h
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Support conducteur rd	8 mm
Matériau - support conducteur	INOX
Longueur (l1)	675 mm
Distance d'isolement (l2)	590 mm
Remarque	pour le guidage surélevé de pointes de capture, pour agrandir la distance de séparation, fixation dans le plot béton avec plaque de protection
Diamètre Ø - pièce d'écartement	16 mm
Couleur - pièce d'écartement	gris clair (RAL 7035) ●
Guidage du conducteur	libre
Support de barres/support conducteur	DEHNgrip
Matériau - pièce d'écartement	PRV
Facteur de matériel k_m	0,7
Plage de température permanente	-50 °C ... +100 °C
Matériau - connecteur de fixation	Al
Version	résistante aux UV et aux intempéries
Vitesse de vent en rafales max. (socle 8,5 kg, distance entre supports 1000 mm, Alu Ø8 mm)	104 km/h
Vitesse de vent en rafales max. (socle 17 kg, distance entre supports 1000 mm, Alu Ø8 mm)	176 km/h
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106150 DIDH 6.10 675 MMV KT V2A GFK

GTIN 4013364092914, Zolltarifnr. (EU): 85389099, Bruttogewicht: 340.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

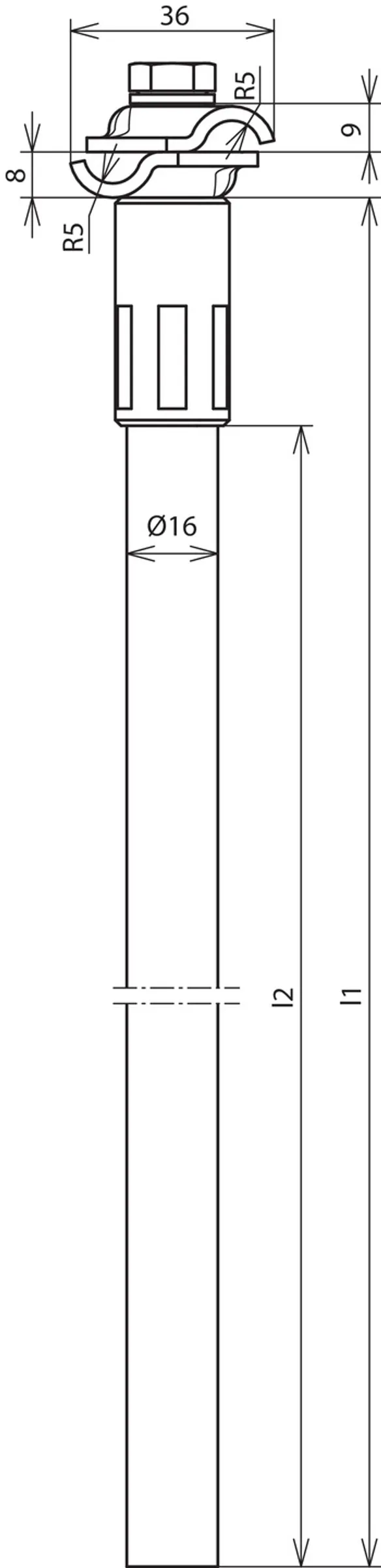

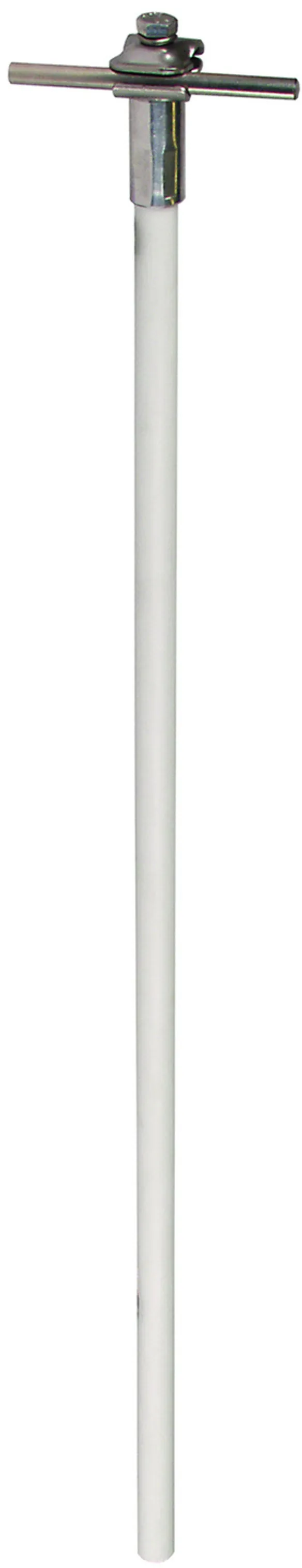

Support écarteur DEHNiso avec borne MMV, longueur 675 mm INOX
Support écarteur DEHNiso avec borne MMV, pose de câble fixe
par ex. pour les intersections de conducteurs circulaires
installé dans un plot béton à clavettes pour maintenir
la distance de séparation par rapport aux pièces conductrices selon
DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs DEHNiso sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 176 km/h.

Support conducteur rd: 6-10 mm
Matériau - support conducteur: INOX
Longueur: 675 mm
Distance d'isolement: 590 mm
Plage de température permanente: -50 °C ... +100 °C
Vitesse de vent en rafales max. (socle 8,5 kg, distance entre supports 1000 mm, Alu Ø8 mm): 104 km/h
Vitesse de vent en rafales max. (socle 17 kg, distance entre supports 1000 mm, Alu Ø8 mm): 176 km/h
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 6.10 675 MMV KT V2A GFK
Référence: 106150
ou équivalent

Zertifikate

Technische Daten

Support conducteur rd	6-10 mm
Matériau - support conducteur	INOX
Longueur (l1)	675 mm
Distance d'isolement (l2)	590 mm
Plage de température permanente	-50 °C ... +100 °C
Vitesse de vent en rafales max. (socle 8,5 kg, distance entre supports 1000 mm, Alu Ø8 mm)	104 km/h
Vitesse de vent en rafales max. (socle 17 kg, distance entre supports 1000 mm, Alu Ø8 mm)	176 km/h
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Support conducteur rd	6-10 mm
Matériau - support conducteur	INOX
Longueur (l1)	675 mm
Distance d'isolement (l2)	590 mm
Remarque	pour le guidage surélevé de pointes de capture, pour agrandir la distance de séparation, fixation dans le plot béton avec plaque de protection
Diamètre Ø - pièce d'écartement	16 mm
Couleur - pièce d'écartement	gris clair (RAL 7035) ●
Guidage du conducteur	fixe
Support de barres/support conducteur	borne MMV
Matériau - pièce d'écartement	PRV
Facteur de matériel k_m	0,7
Plage de température permanente	-50 °C ... +100 °C
Matériau - connecteur de fixation	Al
Version	résistante aux UV et aux intempéries
Vitesse de vent en rafales max. (socle 8,5 kg, distance entre supports 1000 mm, Alu Ø8 mm)	104 km/h
Vitesse de vent en rafales max. (socle 17 kg, distance entre supports 1000 mm, Alu Ø8 mm)	176 km/h
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 106150 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106150 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support écarteur DEHNiso

Details

Avec support pointe captrice et plaque de fixation

Art.-Nr. 106115 DIDH 16 530 BP V2A GFK

Sie müssen angemeldet sein um 106115.stp herunterzuladen.

Sie müssen angemeldet sein um 106115.igs herunterzuladen.

Sie müssen angemeldet sein um 106115.jt herunterzuladen.

Sie müssen angemeldet sein um 106115.dwg herunterzuladen.

Sie müssen angemeldet sein um 106115m_D.dxf herunterzuladen.

Artikel 106115 wurde zum Merkzettel hinzugefügt.

Artikel 106115 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 106120 DIDH 16 690 BP V2A GFK

Sie müssen angemeldet sein um 106120.stp herunterzuladen.

Sie müssen angemeldet sein um 106120.igs herunterzuladen.

Sie müssen angemeldet sein um 106120.jt herunterzuladen.

Sie müssen angemeldet sein um 106120.dwg herunterzuladen.

Sie müssen angemeldet sein um 106115m_D.dxf herunterzuladen.

Artikel 106120 wurde zum Merkzettel hinzugefügt.

Artikel 106120 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 106123 DIDH 16 1030 BP V2A GFK

Sie müssen angemeldet sein um 106123.stp herunterzuladen.

Sie müssen angemeldet sein um 106123.igs herunterzuladen.

Sie müssen angemeldet sein um 106123.jt herunterzuladen.

Sie müssen angemeldet sein um 106123.dwg herunterzuladen.

Sie müssen angemeldet sein um 106115m_D.dxf herunterzuladen.

Artikel 106123 wurde zum Merkzettel hinzugefügt.

Artikel 106123 wurde zum Warenkorb hinzugefügt.

Avec support conducteur et plaque de fixation

Art.-Nr. 106090 DIDH 7.10 530 BP V2A GFK

Sie müssen angemeldet sein um 106090.stp herunterzuladen.

Sie müssen angemeldet sein um 106090.igs herunterzuladen.

Sie müssen angemeldet sein um 106090.jt herunterzuladen.

Sie müssen angemeldet sein um 106090.dwg herunterzuladen.

Sie müssen angemeldet sein um 106090m_D.dxf herunterzuladen.

Artikel 106090 wurde zum Merkzettel hinzugefügt.

Artikel 106090 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 106100 DIDH 7.10 690 BP V2A GFK

Sie müssen angemeldet sein um 106100.stp herunterzuladen.

Sie müssen angemeldet sein um 106100.igs herunterzuladen.

Sie müssen angemeldet sein um 106100.jt herunterzuladen.

Sie müssen angemeldet sein um 106100.dwg herunterzuladen.

Sie müssen angemeldet sein um 106090m_D.dxf herunterzuladen.

Artikel 106100 wurde zum Merkzettel hinzugefügt.

Artikel 106100 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 106105 DIDH 7.10 1030 BP V2A GFK

Sie müssen angemeldet sein um 106105.stp herunterzuladen.

Sie müssen angemeldet sein um 106105.igs herunterzuladen.

Sie müssen angemeldet sein um 106105.jt herunterzuladen.

Sie müssen angemeldet sein um 106105.dwg herunterzuladen.

Sie müssen angemeldet sein um 106090m_D.dxf herunterzuladen.

Artikel 106105 wurde zum Merkzettel hinzugefügt.

Artikel 106105 wurde zum Warenkorb hinzugefügt.

Avec support pointe captrice et collier de serrage

Art.-Nr. 106225 DIDH 16 530 RS40.60 V2A

Sie müssen angemeldet sein um 106225.stp herunterzuladen.

Sie müssen angemeldet sein um 106225.igs herunterzuladen.

Sie müssen angemeldet sein um 106225.jt herunterzuladen.

Sie müssen angemeldet sein um 106225.dwg herunterzuladen.

Sie müssen angemeldet sein um 106225m_D.dxf herunterzuladen.

Artikel 106225 wurde zum Merkzettel hinzugefügt.

Artikel 106225 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 106226 DIDH 16 690 RS40.60 V2A

Sie müssen angemeldet sein um 106226.stp herunterzuladen.

Sie müssen angemeldet sein um 106226.igs herunterzuladen.

Sie müssen angemeldet sein um 106226.jt herunterzuladen.

Sie müssen angemeldet sein um 106226.dwg herunterzuladen.

Sie müssen angemeldet sein um 106225m_D.dxf herunterzuladen.

Artikel 106226 wurde zum Merkzettel hinzugefügt.

Artikel 106226 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 106228 DIDH 16 1030 RS40.60 V2A

Sie müssen angemeldet sein um 106228.stp herunterzuladen.

Sie müssen angemeldet sein um 106228.igs herunterzuladen.

Sie müssen angemeldet sein um 106228.jt herunterzuladen.

Sie müssen angemeldet sein um 106228.dwg herunterzuladen.

Sie müssen angemeldet sein um 106225m_D.dxf herunterzuladen.

Artikel 106228 wurde zum Merkzettel hinzugefügt.

Artikel 106228 wurde zum Warenkorb hinzugefügt.

Avec support pointe captrice et collier feuillard

Art.-Nr. 106245 DIDH 16 530 SB50.300 V2A

Sie müssen angemeldet sein um 106245.stp herunterzuladen.
