Module de surveillance monitoring RFID-LifeCheck

Protection et continuité de service maximale grâce à la surveillance permanente des parafoudres disposant de la technologie RFID-LifeCheck.Détection préventive de fin de vie et indication lors d'une défaillance du parafoudre.

Indication optique pour la signalisation des modules endommagés
Dimensions minimales et temps de câblage réduit
Surveillance de 10 parafoudres
Un maximum de 15 DRC MCM peut être mis en oeuvre avec le bus RS485 ce qui permet de surveiller jusqu’à 150 parafoudres
Contact de télésignalisation
Permet une surveillance à distance à l’aide d’une interface RS485 et un logiciel complémentaire (DRC MCM XT)

Details

Interface RS485 A/B (seulement pour DRC MCM XT) pour systèmes de communication et centres de contrôle.

lorem ipsum — Interface RS485 A/B (seulement pour DRC MCM XT) pour systèmes de communication et centres de contrôle.

Surveillance en ligne à l'aide d'un logiciel gratuit (seulement pour DRC MCM XT).

Contact sec de télésignalisation
DRC MCM XT : signal d'ouverture (21/22), signal de fermeture (13/14)
DRC SCM XT : signal d'ouverture (21/22)

Indication optique de l'état de fonctionnement intégré via un voyant LED tricolore.

DRC MCM XT

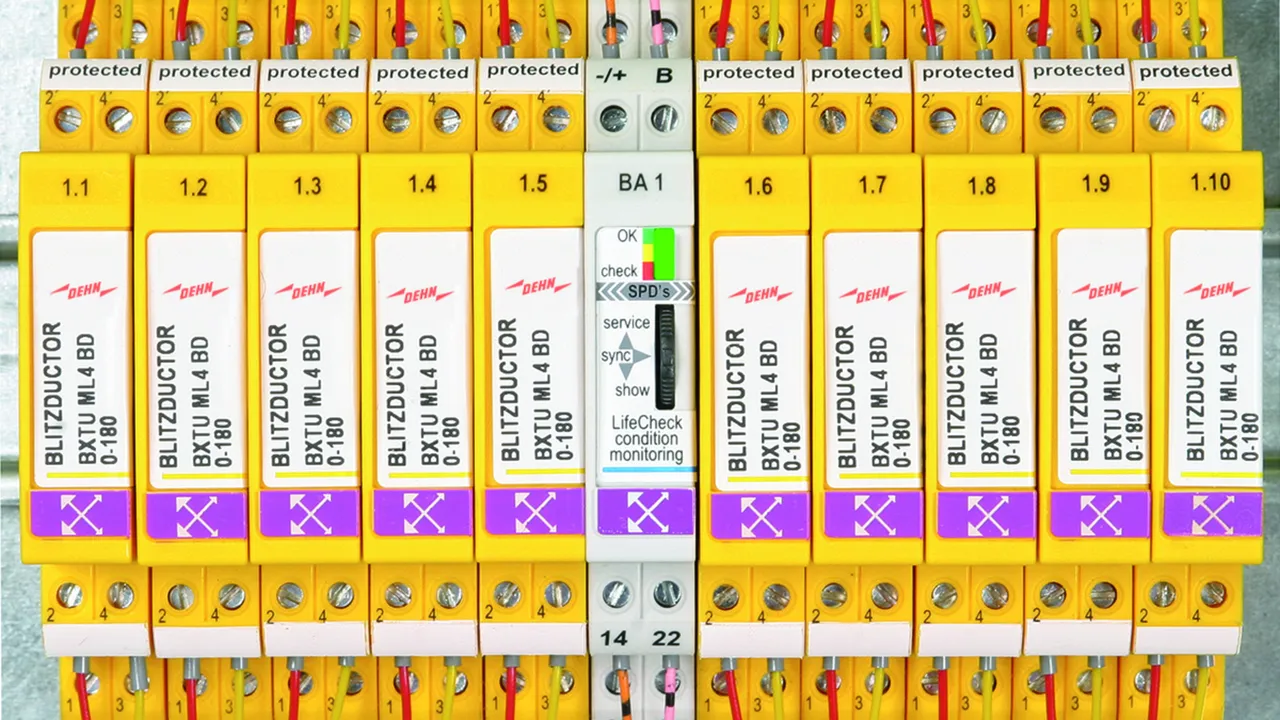

Le module de surveillance disposant de la technologie RFID-LifeCheck peut surveiller l’état de fonctionnement de 10 parafoudres BLITZDUCTOR XT/XTU. Indication optique tricolore et contact de télésignalisation (ouverture ou fermeture). L'interface RS485 intégrée permet de surveiller jusqu'à 15 DRC MCM XT dans un système comportant jusqu'à 150 parafoudres BLITZDUCTOR XT / XTU.
Il est également possible d’utiliser le logiciel gratuit « Status Display et Service Console » via un convertisseur d’interface RS485. Ce logiciel permet une télésignalisation de l’état de fonctionnement de tous les parafoudres. 1 maître et jusqu'à 14 esclaves.
Téléchargement : www.dehn.fr

1 Produkt

Art.-Nr. 910695 DRC MCM XT

GTIN 4013364118959, Zolltarifnr.: 90308900, Bruttogewicht: 217.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Test de: jusqu'à 10 BLITZDUCTOR XT/XTU ML

produit : DEHN
Type: DRC MCM XT
Référence: 910695
ou équivalent

Zertifikate

Technische Daten

Plage de la tension d'entrée DC (U_IN )	18-48 V
Consommation max. de courant nominal (I_IN )	100 mA
Fréquence de transmission RFID	125 kHz
Contacts de télésignalisation/Type de contact	Contact d'ouverture (no) et de fermeture (nc)
Accessoires compris dans la livraison	Embase, module de surveillance, manuel et système d'identification

Test de	jusqu'à 10 BLITZDUCTOR XT/XTU ML
Test de	jusqu'à 10 BLITZDUCTOR XT ML EX seulement dans une atmosphère non explosive ! Respectez les mesures de sécurité !
Eléments de commande	Bouton-poussoir multivoies, commutateur DIP
Elément d'affichage	LED tricolore (vert, orange, rouge)
Plage de la tension d'entrée DC (U_IN )	18-48 V
Consommation max. de courant nominal (I_IN )	100 mA
Fréquence de transmission RFID	125 kHz
Message de remplacement de protection recommandé	LED, contact de télésignalisation (signal d’ouverture et de fermeture)
Cycle de test	sans fin
Température d'utilisation pour la surveillance de 10 BXT/BXTU	-20 °C ... +60 °C
Température d'utilisation pour la surveillance de 8 BXT/BXTU	-40 °C ... +80 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement	Vis
Section de raccordement rigide/brins souples	0,08-2,5 mm²
Couple de serrage (borne de raccordement)	0,4 Nm
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	gris
Normes de test	EN 61010-1, 61000-6-2/4, ETSI EN 300 330-1 V1.7.1
Contacts de télésignalisation/Type de contact	Contact d'ouverture (no) et de fermeture (nc)
Contacts de télésignalisation/Données de contact	Résistance de contact < 25 ohm ; courant de fuite < 1 µA
Capacité de commutation DC	350 V/0,12 A
Capacité de commutation AC	250 V/0,07 A
Accessoires compris dans la livraison	Embase, module de surveillance, manuel et système d'identification

Artikel 910695 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 910695 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRC SCM XT

Le module de surveillance disposant de la technologie RFID-LifeCheck peut surveiller l’état de fonctionnement de jusqu'à 10 parafoudres BLITZDUCTOR XT/XTU. Indication optique tricolore et contact de télésignalisation (ouverture).

1 Produkt

Art.-Nr. 910696 DRC SCM XT

GTIN 4013364149359, Zolltarifnr.: 90308900, Bruttogewicht: 161.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Test de: jusqu'à 10 BLITZDUCTOR XT/XTU ML

produit : DEHN
Type: DRC SCM XT
Référence: 910696
ou équivalent

Zertifikate

Technische Daten

Plage de la tension d'entrée DC (U_IN )	18-48 V
Consommation max. de courant nominal (I_IN )	100 mA
Fréquence de transmission RFID	125 kHz
Contacts de télésignalisation/Type de contact	Contact d'ouverture (nc)
Accessoires compris dans la livraison	Embase, module de surveillance, manuel et système d'identification

Test de	jusqu'à 10 BLITZDUCTOR XT/XTU ML
Test de	jusqu'à 10 BLITZDUCTOR XT ML EX seulement dans une atmosphère non explosive ! Respectez les mesures de sécurité !
Eléments de commande	bouton simple, commutateur DIP
Elément d'affichage	LED tricolore (vert, orange, rouge)
Plage de la tension d'entrée DC (U_IN )	18-48 V
Consommation max. de courant nominal (I_IN )	100 mA
Fréquence de transmission RFID	125 kHz
Message de remplacement de protection recommandé	LED, contact de télésignalisation (signal d’ouverture)
Cycle de test	sans fin
Température d'utilisation pour la surveillance de 10 BXT/BXTU	-20 °C ... +60 °C
Température d'utilisation pour la surveillance de 8 BXT/BXTU	-40 °C ... +80 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement	Vis
Section de raccordement rigide/brins souples	0,08-2,5 mm²
Couple de serrage (borne de raccordement)	0,4 Nm
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	gris
Normes de test	EN 61010-1, 61000-6-2/4, ETSI EN 300 330-1 V1.7.1
Contacts de télésignalisation/Type de contact	Contact d'ouverture (nc)
Contacts de télésignalisation/Données de contact	Résistance de contact < 25 ohm ; courant de fuite < 1 µA
Capacité de commutation DC	350 V/0,12 A
Capacité de commutation AC	250 V/0,07 A
Accessoires compris dans la livraison	Embase, module de surveillance, manuel et système d'identification
