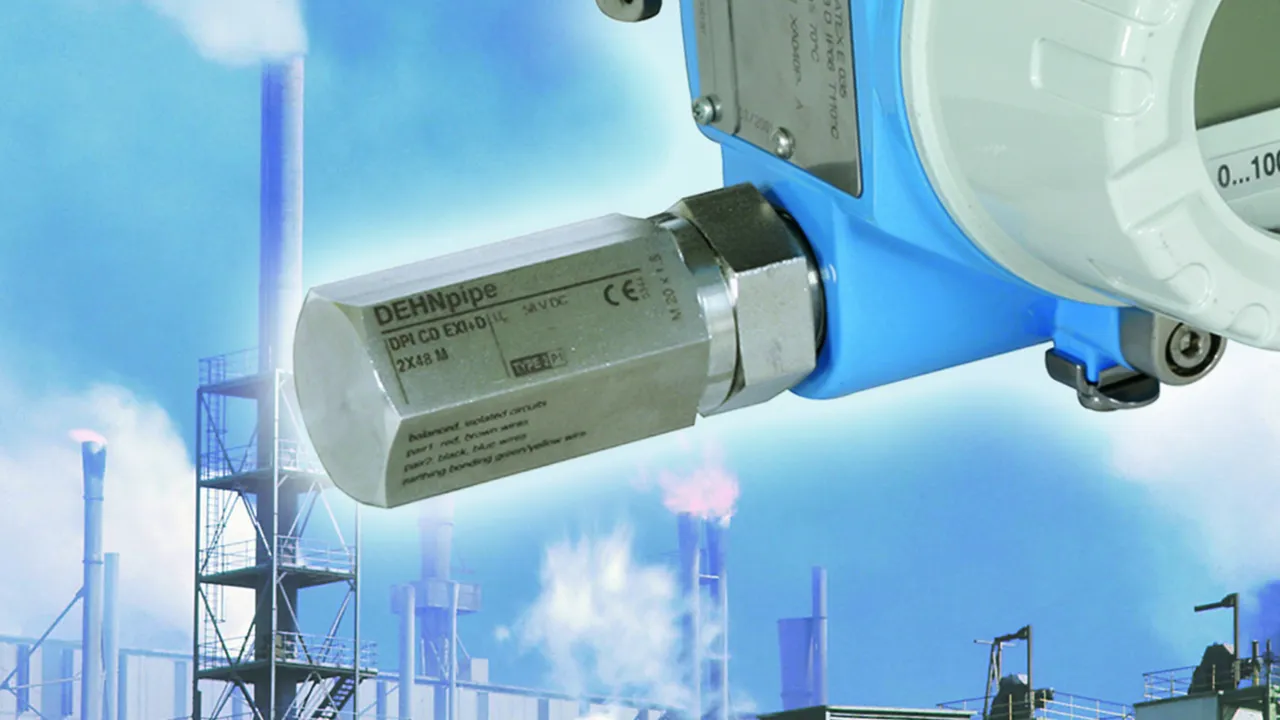

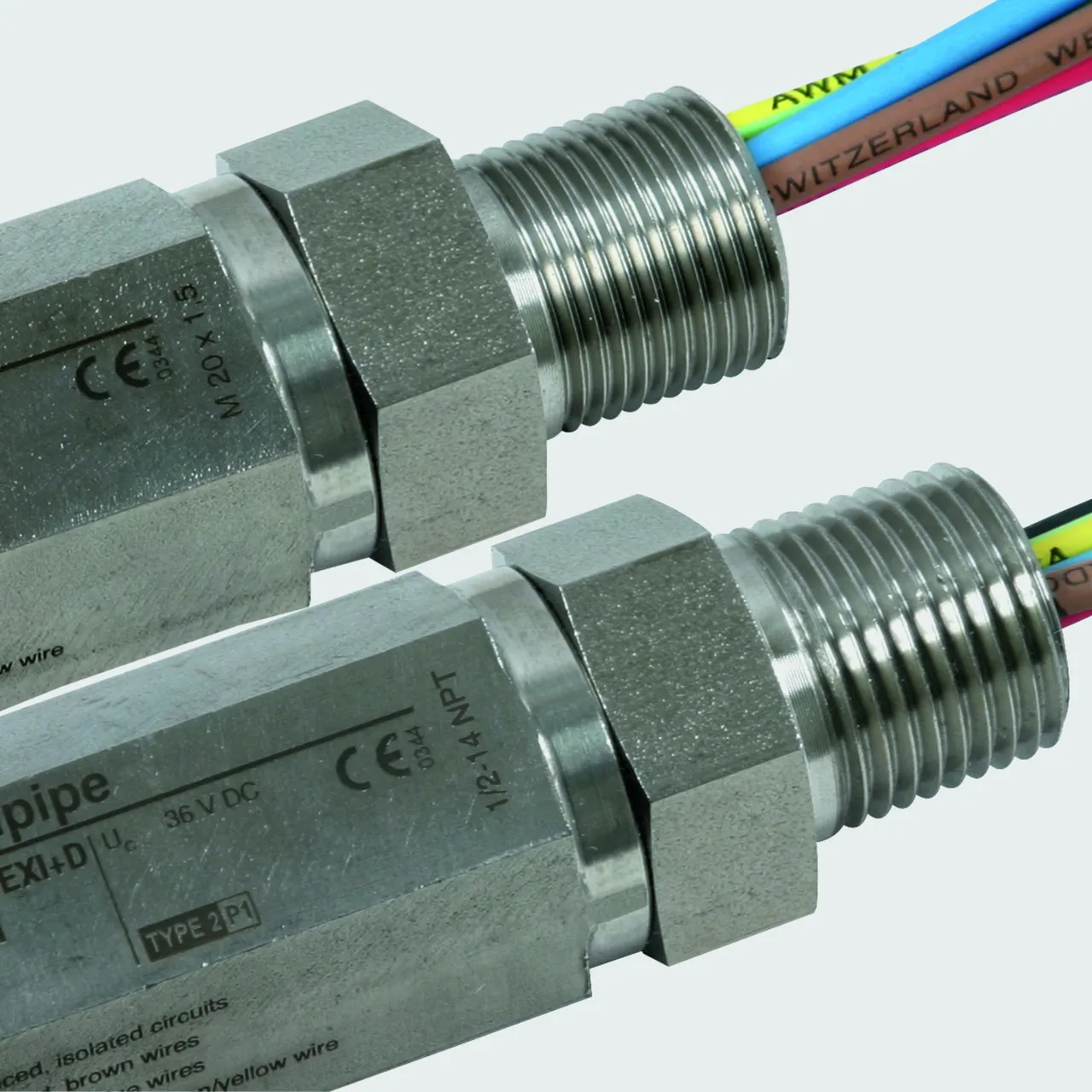

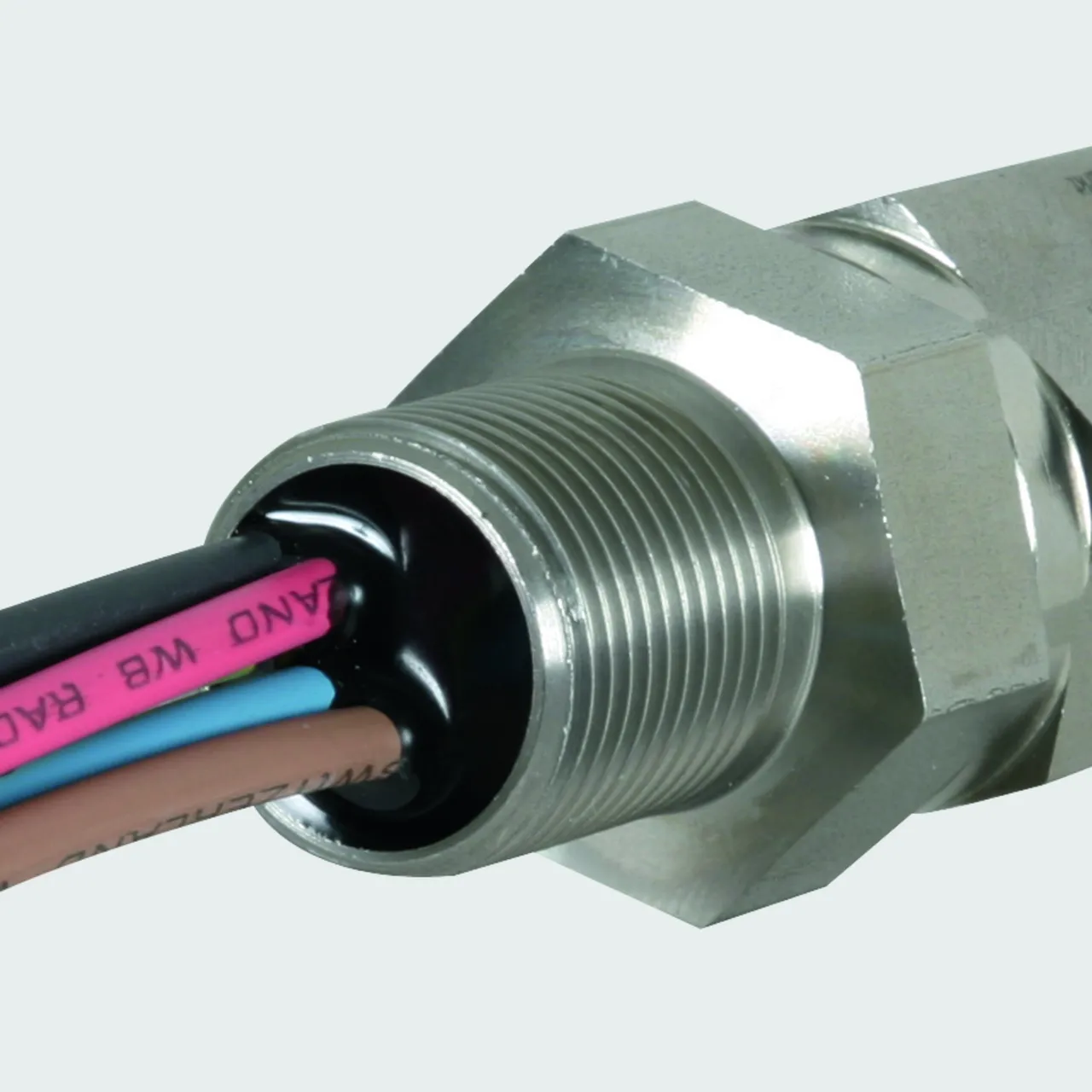

DEHNpipe

Parafoudre à visser sur les équipements à protéger

Câblage en parallèle ou câblage en série
Fabriqué en acier inoxydable
Parafoudre pour la protection d’une deuxième interface (côté énergie ou côté données)

Différentes versions pour application Ex (i) ou Ex (d)

Pour la protection de circuits sécurité intrinsèque ou systèmes de bus Ex (i)
Enveloppe antidéflagrante Ex (d)

Nombreuses certificationsSelon le parafoudre : CEIEx, ATEX, FISCO, CSA Hazloc

Details

Câblage en série.

Robuste : en acier inoxydable.

Filetage métrique et npt.

Certification ATEX et CEIEx.

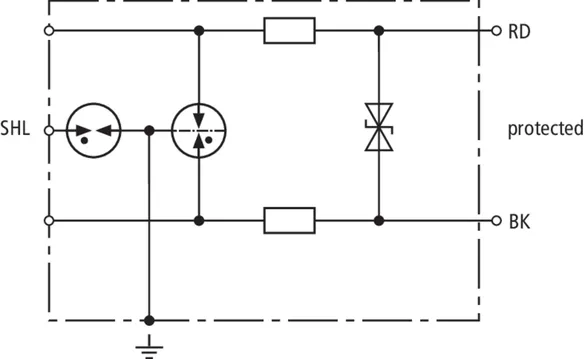

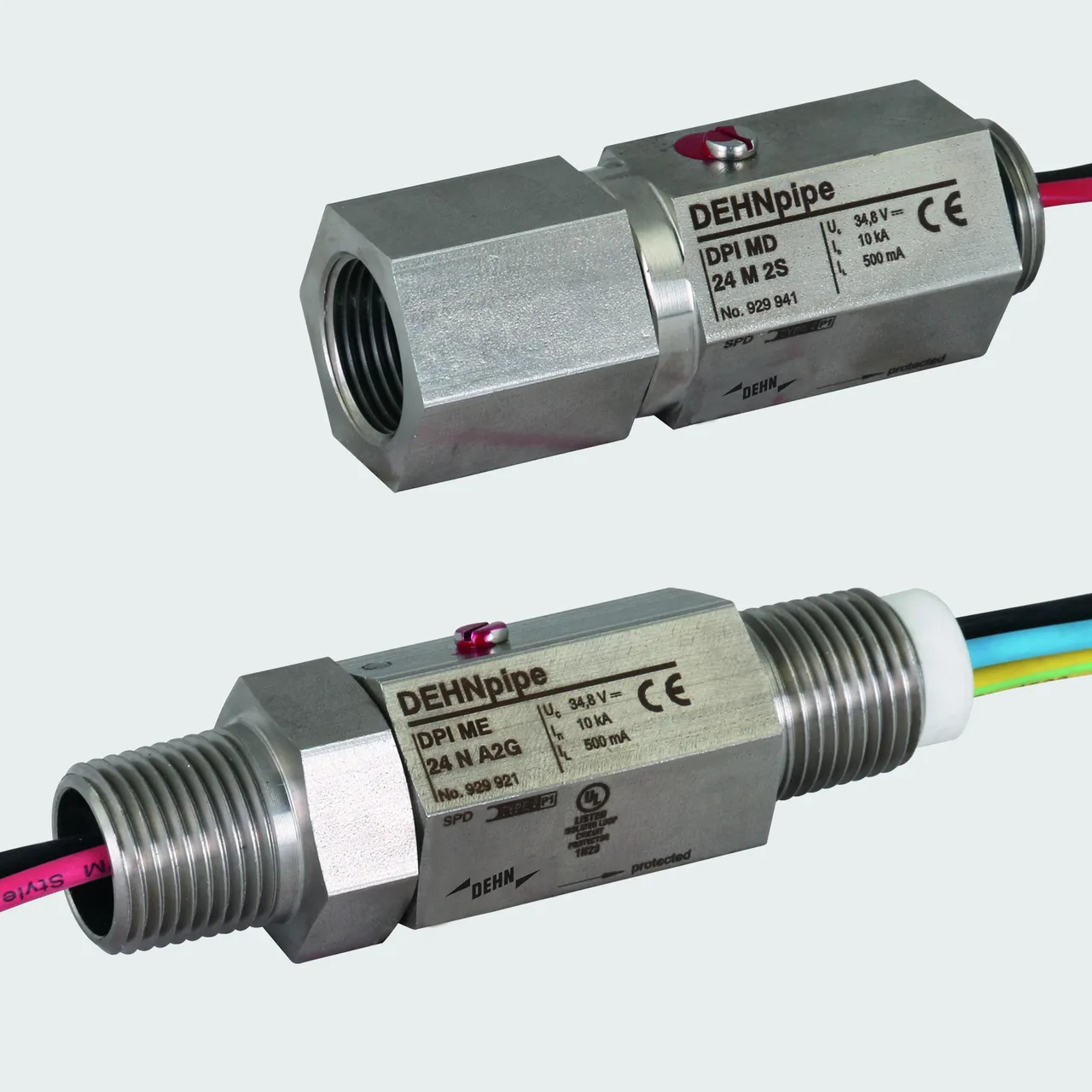

DPI MD

Parafoudre à deux niveaux, coordonné énergétiquement et sans courant de fuite vers la terre, pour interfaces 4-20 mA avec filetage M20 x 1,5 (intérieur/extérieur). Possibilités de mise à la terre directe, indirecte ou sans mise à la terre du blindage. Passe-câble à vis livrable comme accessoire.

1 Produkt

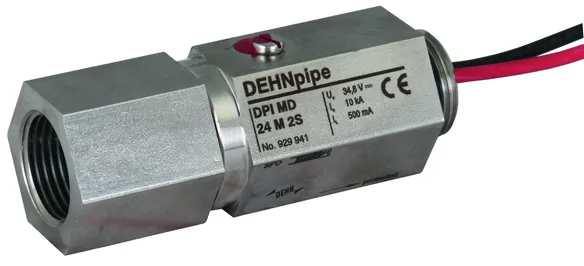

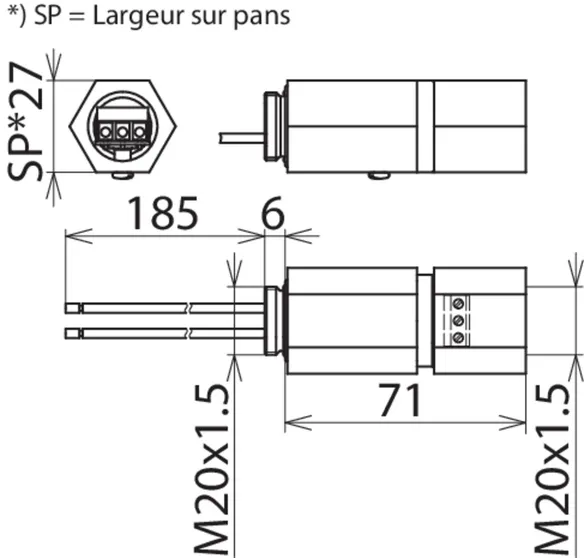

Art.-Nr. 929941 DPI MD 24 M 2S

GTIN 4013364098152, Zolltarifnr. (EU): 85363010, Bruttogewicht: 187.40 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

PDF öffnen

Weitere Information

Datenblätter

Französisch

Englisch

CAD-Daten

929941.stp

Sie müssen angemeldet sein um 929941.stp herunterzuladen.

Login

929941.igs

Sie müssen angemeldet sein um 929941.igs herunterzuladen.

Login

929941.jt

Sie müssen angemeldet sein um 929941.jt herunterzuladen.

Login

929941.dwg

Sie müssen angemeldet sein um 929941.dwg herunterzuladen.

Login

929941m_D.dxf

Sie müssen angemeldet sein um 929941m_D.dxf herunterzuladen.

Login

DEHN.929941.wspak

Sie müssen angemeldet sein um DEHN.929941.wspak herunterzuladen.

Login

DEHN.929941.edz

Sie müssen angemeldet sein um DEHN.929941.edz herunterzuladen.

Login

LV-Text

Tension d’utilisation permanente max DC: 34,8 V
Courant nominal: 0,5 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA
Bande passante cond-cond: 14 MHz

produit : DEHN
Type: DPI MD 24 M 2S
Référence: 929941
ou équivalent

Einbauanleitung

Zertifikate

Technische Daten

Classe SPD Q

Tension d’utilisation permanente max DC (U_C ) 34,8 V

Courant nominal (I_L ) 0,5 A

D1 Courant de foudre (10/350 µs) par conducteur (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

Bande passante cond-cond (f_G ) 14 MHz

Montage côté terrain/côté appareil Filetage intérieur M20 x 1,5 / Filetage extérieur M20 x 1,5

Certifications SIL

*⁾ Information détaillée : www.dehn.fr

Classe SPD Q

Tension nominale (U_N ) 24 V

Tension d’utilisation permanente max DC (U_C ) 34,8 V

Tension d’utilisation permanente max AC (U_C ) 24,5 V

Courant nominal (I_L ) 0,5 A

D1 Courant de foudre (10/350 µs) par conducteur (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n ) 10 kA

C2 Courant nominal de décharge (8/20 µs) blindage-terre (I_n ) 20 kA

Niveau de protection cond-cond avec I_nC2 (U_P ) ≤ 65 V

Niveau de protection cond-terre avec I_n C2 (U_P ) ≤ 650 V

Niveau de protection blindage-terre avec I_n C2 (U_P ) ≤ 650 V

Niveau de protection cond-cond avec 1 kV/µs C3 (U_P ) ≤ 50 V

Niveau de protection cond-terre avec 1 kV/µs C3 (U_P ) ≤ 500 V

Niveau de protection blindage-terre avec 1 kV/µs C3 (U_P ) ≤ 600 V

Bande passante cond-cond (f_G ) 14 MHz

Capacité cond-cond (C) ≤ 400 pF

Capacité cond-terre (C) ≤ 20 pF

Capacité blindage-terre (C) ≤ 15 pF

Impédance série par conducteur 2,2 ohm

Température d'utilisation (T_U ) -40 °C ... +80 °C

Indice de protection avec passe-câble à vis IP 67

Montage côté terrain/côté appareil Filetage intérieur M20 x 1,5 / Filetage extérieur M20 x 1,5

Raccordement d'entrée/de sortie Vis/Câbles de raccordement 1,5 mm²

Longueur du câble de raccordement 200 mm

Section de raccordement rigide 0,08-2,5 mm²

Section de raccordement brins souples 0,08-1,5 mm²

Mise à la terre par boîtier ou anneau de mise à la terre (accessoire)

Matériau de l'enveloppe INOX (V2A)

Couleur brillant

Normes de test CEI 61643-21/EN 61643-21

Certifications SIL

Classification SIL (Safety Integrity Level) jusqu'à SIL 3 *)

*⁾ Information détaillée : www.dehn.fr

Artikel 929941 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929941 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DPI ME

Parafoudre à deux niveaux, coordonné énergétiquement, avec éclateur à gaz et diodes réliées à la terre. Pour interfaces asymétriques avec filetage 1/2-14 NPT (intérieur/extérieur). Passage du câble de mise à la terre.

1 Produkt

Art.-Nr. 929921 DPI ME 24 N A2G

GTIN 4013364098169, Zolltarifnr. (EU): 85363010, Bruttogewicht: 255.20 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

PDF öffnen

Weitere Information

Datenblätter

Französisch

Englisch

CAD-Daten

929921.stp

Sie müssen angemeldet sein um 929921.stp herunterzuladen.

Login

929921.igs

Sie müssen angemeldet sein um 929921.igs herunterzuladen.

Login

929921.jt

Sie müssen angemeldet sein um 929921.jt herunterzuladen.

Login

929921.dwg

Sie müssen angemeldet sein um 929921.dwg herunterzuladen.

Login

929921m_D.dxf

Sie müssen angemeldet sein um 929921m_D.dxf herunterzuladen.

Login

DEHN.929921.wspak

Sie müssen angemeldet sein um DEHN.929921.wspak herunterzuladen.

Login

DEHN.929921.edz

Sie müssen angemeldet sein um DEHN.929921.edz herunterzuladen.

Login

LV-Text

Tension d’utilisation permanente max DC: 34,8 V
Courant nominal: 0,5 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA

produit : DEHN
Type: DPI ME 24 N A2G
Référence: 929921
ou équivalent

Einbauanleitung

Zertifikate

Technische Daten

Classe SPD Q

Tension d’utilisation permanente max DC (U_C ) 34,8 V

Courant nominal (I_L ) 0,5 A

D1 Courant de foudre (10/350 µs) par conducteur (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

Montage côté terrain/côté appareil Filetage extérieur¹/₂-14 NPT / Filetage extérieur NPT ¹/₂-14

Certifications UL, SIL

*⁾ Information détaillée : www.dehn.fr

Classe SPD Q

Tension nominale (U_N ) 24 V

Tension d’utilisation permanente max DC (U_C ) 34,8 V

Tension d’utilisation permanente max AC (U_C ) 24,5 V

Courant nominal (I_L ) 0,5 A

D1 Courant de foudre (10/350 µs) par conducteur (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n ) 10 kA

Niveau de protection cond-cond avec I_nC2 (U_P ) ≤ 120 V

Niveau de protection cond-terre avec I_n C2 (U_P ) ≤ 65 V

Niveau de protection cond-cond avec 1 kV/µs C3 (U_P ) ≤ 98 V

Niveau de protection cond-terre avec 1 kV/µs C3 (U_P ) ≤ 49 V

Capacité cond-cond (C) ≤ 250 pF

Capacité cond-terre (C) ≤ 450 pF

Impédance série par conducteur 4,7 ohm

Température d'utilisation (T_U ) -40 °C ... +80 °C

Indice de protection IP 67

Montage côté terrain/côté appareil Filetage extérieur¹/₂-14 NPT / Filetage extérieur NPT ¹/₂-14

Raccordement d'entrée/de sortie Câbles de raccordement AWG 16

Longueur du câble de raccordement 500 mm

Mise à la terre par boîtier ou câble de raccordement

Matériau de l'enveloppe INOX (V2A)

Couleur brillant

Normes de test CEI 61643-21/EN 61643-21

Certifications UL, SIL

Classification SIL (Safety Integrity Level) jusqu'à SIL 3 *)

*⁾ Information détaillée : www.dehn.fr

Artikel 929921 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929921 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

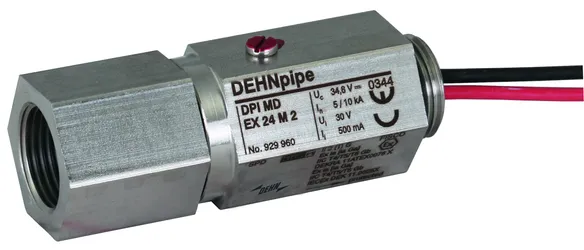

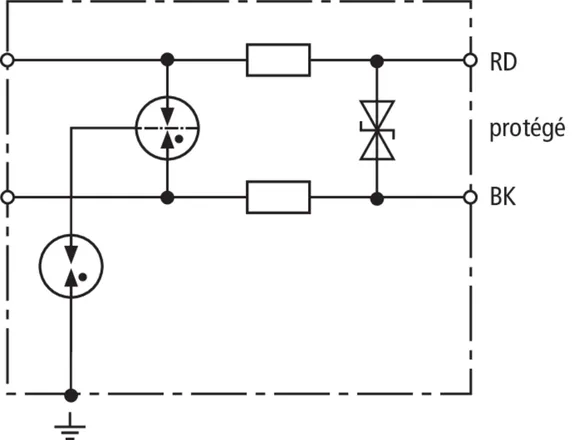

DPI MD EX

Parafoudre à deux étapes, coordonné énergétiquement, avec un circuit de protection de faible capacité. Pour la protection de circuits à sécurité intrinsèque et de systèmes de bus. Conforme aux préconisations FISCO. Résistance d'isolement > 500 V. Le passe-câble à vis est à commander séparément.

2 Produkte

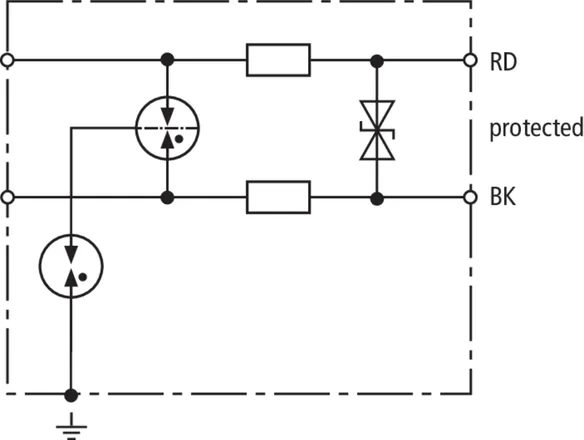

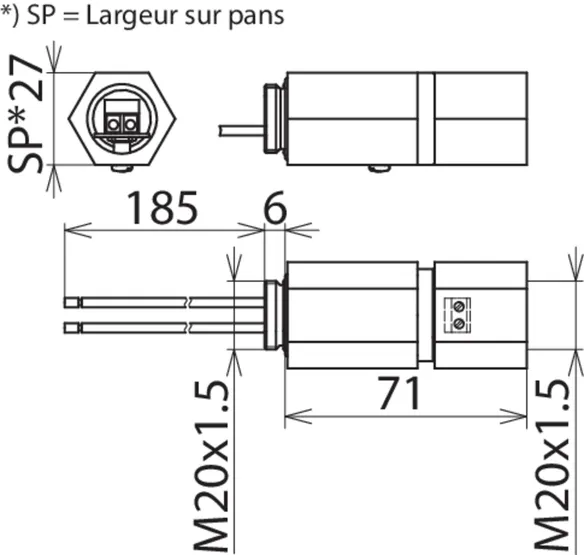

Art.-Nr. 929960 DPI MD EX 24 M 2

GTIN 4013364098145, Zolltarifnr. (EU): 85363010, Bruttogewicht: 185.80 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

PDF öffnen

Weitere Information

Datenblätter

Französisch

Englisch

CAD-Daten

929960.stp

Sie müssen angemeldet sein um 929960.stp herunterzuladen.

Login

929960.igs

Sie müssen angemeldet sein um 929960.igs herunterzuladen.

Login

929960.jt

Sie müssen angemeldet sein um 929960.jt herunterzuladen.

Login

929960.dwg

Sie müssen angemeldet sein um 929960.dwg herunterzuladen.

Login

929960m_D.dxf

Sie müssen angemeldet sein um 929960m_D.dxf herunterzuladen.

Login

DEHN.929960.wspak

Sie müssen angemeldet sein um DEHN.929960.wspak herunterzuladen.

Login

DEHN.929960.edz

Sie müssen angemeldet sein um DEHN.929960.edz herunterzuladen.

Login

LV-Text

Tension d’utilisation permanente max DC: 34,8 V
Courant nominal: 0,5 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA
Bande passante cond-cond: 7 MHz

produit : DEHN
Type: DPI MD EX 24 M 2
Référence: 929960
ou équivalent

Einbauanleitung

Zertifikate

Technische Daten

Classe SPD T

Tension d’utilisation permanente max DC (U_C ) 34,8 V

Courant nominal (I_L ) 0,5 A

D1 Courant de foudre (10/350 µs) par conducteur (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

Bande passante cond-cond (f_G ) 7 MHz

Montage côté terrain/côté appareil Filetage intérieur M20 x 1,5 / Filetage extérieur M20 x 1,5

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

*⁾ Information détaillée : www.dehn.fr

Classe SPD T

Tension nominale (U_N ) 24 V

Tension d’utilisation permanente max DC (U_C ) 34,8 V

Tension d’utilisation permanente max AC (U_C ) 24,5 V

Tension d'entrée max. selon EN 60079-11 (U_i ) 30 V

Courant d'entrée max. selon EN 60079-11 (I_i ) 0,5 A

Courant nominal (I_L ) 0,5 A

D1 Courant de foudre (10/350 µs) par conducteur (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n ) 5 kA

Niveau de protection cond-cond avec I_nC2 (U_P ) ≤ 55 V

Niveau de protection cond-terre avec I_n C2 (U_P ) ≤ 1100 V

Niveau de protection cond-cond avec 1 kV/µs C3 (U_P ) ≤ 49 V

Niveau de protection cond-terre avec 1 kV/µs C3 (U_P ) ≤ 1000 V

Bande passante cond-cond (f_G ) 7 MHz

Capacité cond-cond (C) ≤ 850 pF

Capacité cond-terre (C) ≤ 15 pF

Impédance série par conducteur 1,8 ohm

Température d'utilisation (T_U ) -40 °C ... +80 °C

Indice de protection IP 67

Montage côté terrain/côté appareil Filetage intérieur M20 x 1,5 / Filetage extérieur M20 x 1,5

Raccordement d'entrée/de sortie Vis/Câbles de raccordement 1,5 mm²

Longueur du câble de raccordement 200 mm

Section de raccordement rigide 0,08-2,5 mm²

Section de raccordement brins souples 0,08-1,5 mm²

Mise à la terre par boîtier

Matériau de l'enveloppe INOX (V2A)

Couleur brillant

Normes de test CEI 61643-21/EN 61643-21

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

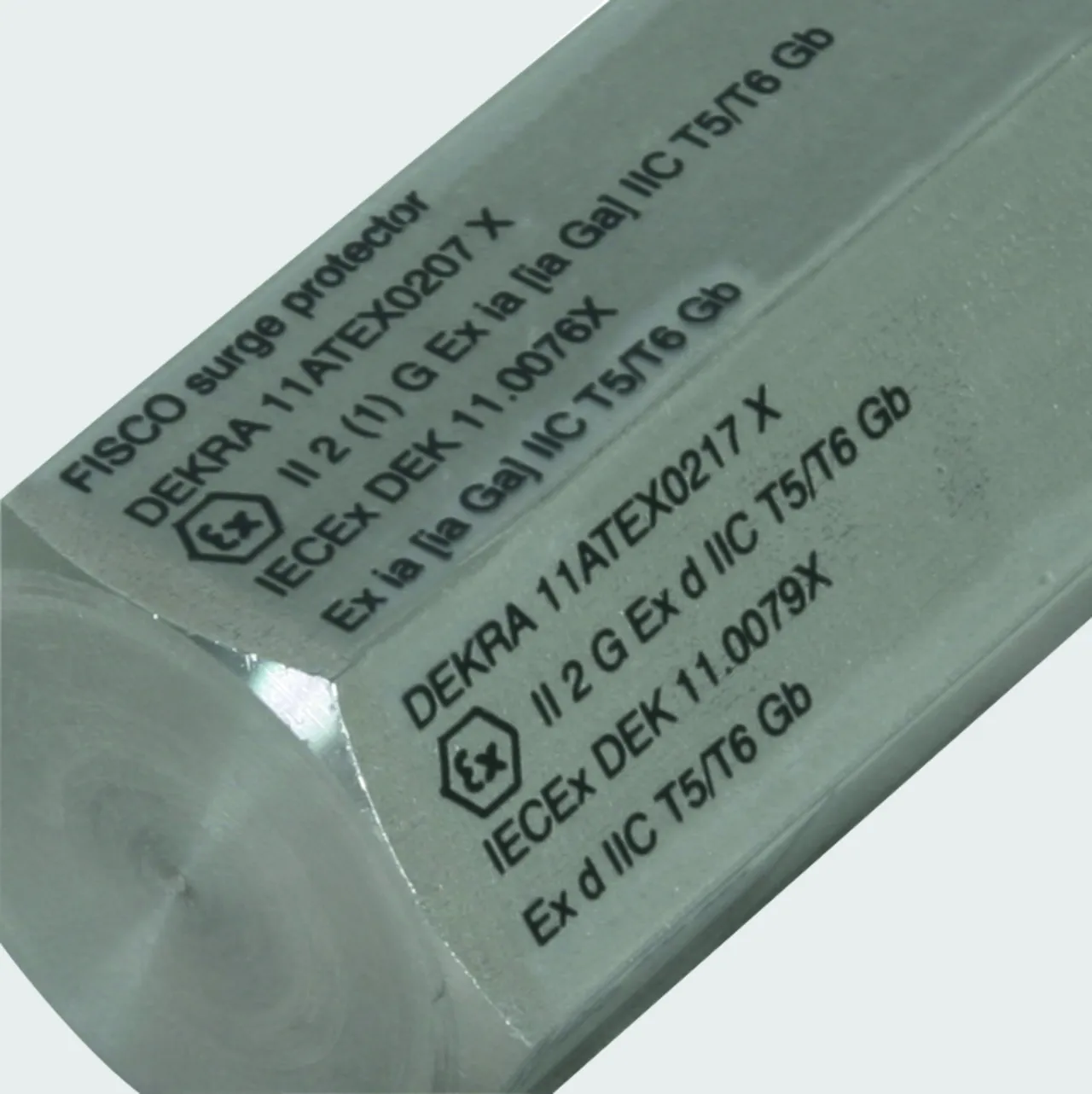

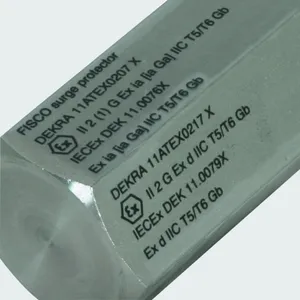

Certifications ATEX DEKRA 11ATEX0076 X : II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb

Certifications CEIEx DEK 11.0025X : Ex ia [ia Ga] IIC T4 ... T6 Gb

Certifications CSA & USA Hazloc (1) CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb

Certifications CSA & USA Hazloc (2) CSA17CA.70144338: Class I Div 1; Class I Zone 1

China Compulsory Certification CCC No. 2021312304001027

Classification SIL (Safety Integrity Level) jusqu'à SIL 3*)

*⁾ Information détaillée : www.dehn.fr

Artikel 929960 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929960 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

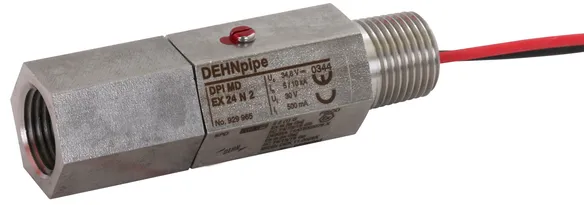

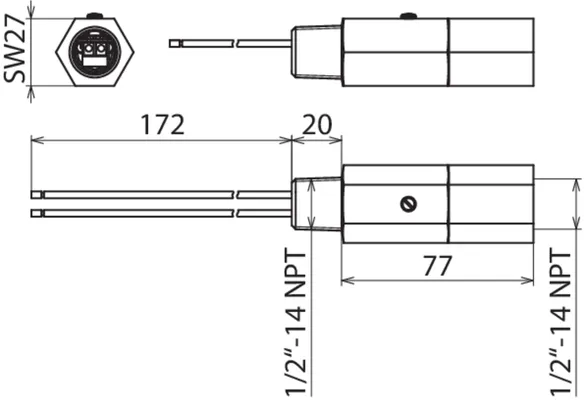

Art.-Nr. 929965 DPI MD EX 24 N 2

GTIN 4013364360778, Zolltarifnr. (EU): 85363010, Bruttogewicht: 185.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

PDF öffnen

Weitere Information

Datenblätter

Französisch

Englisch

CAD-Daten

929965.dxf

Sie müssen angemeldet sein um 929965.dxf herunterzuladen.

Login

DEHN.929965.wspak

Sie müssen angemeldet sein um DEHN.929965.wspak herunterzuladen.

Login

DEHN.929965.edz

Sie müssen angemeldet sein um DEHN.929965.edz herunterzuladen.

Login

LV-Text

Tension d’utilisation permanente max DC: 34,8 V
Courant nominal: 0,5 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA
Bande passante cond-cond: 7 MHz

produit : DEHN
Type: DPI MD EX 24 N 2
Référence: 929965
ou équivalent

Einbauanleitung

Zertifikate

Technische Daten

Classe SPD T

Tension d’utilisation permanente max DC (U_C ) 34,8 V

Courant nominal (I_L ) 0,5 A

D1 Courant de foudre (10/350 µs) par conducteur (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

Bande passante cond-cond (f_G ) 7 MHz

Montage côté terrain/côté appareil Filetage intérieur ¹/₂-14 NPT / Filetage extérieur ¹/₂-14 NPT

Certifications ATEX, IECEx, CCC, SIL

*⁾ Information détaillée : www.dehn.fr

Classe SPD T

Tension nominale (U_N ) 24 V

Tension d’utilisation permanente max DC (U_C ) 34,8 V

Tension d’utilisation permanente max AC (U_C ) 24,5 V

Tension d'entrée max. selon EN 60079-11 (U_i ) 30 V

Courant d'entrée max. selon EN 60079-11 (I_i ) 0,5 A

Courant nominal (I_L ) 0,5 A

D1 Courant de foudre (10/350 µs) par conducteur (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n ) 5 kA

Niveau de protection cond-cond avec I_nC2 (U_P ) ≤ 55 V

Niveau de protection cond-terre avec I_n C2 (U_P ) ≤ 1100 V

Niveau de protection cond-cond avec 1 kV/µs C3 (U_P ) ≤ 49 V

Niveau de protection cond-terre avec 1 kV/µs C3 (U_P ) ≤ 1000 V

Bande passante cond-cond (f_G ) 7 MHz

Capacité cond-cond (C) ≤ 850 pF

Capacité cond-terre (C) ≤ 15 pF

Impédance série par conducteur 1,8 ohm

Température d'utilisation (T_U ) -40 °C ... +80 °C

Indice de protection IP 67

Montage côté terrain/côté appareil Filetage intérieur ¹/₂-14 NPT / Filetage extérieur ¹/₂-14 NPT

Raccordement d'entrée/de sortie Vis/Câbles de raccordement 1,5 mm²

Longueur du câble de raccordement 200 mm

Section de raccordement rigide 0,08-2,5 mm²

Section de raccordement brins souples 0,08-1,5 mm²

Mise à la terre par boîtier

Matériau de l'enveloppe INOX (V2A)

Couleur brillant

Normes de test IEC 61643-21 / EN 61643-21

Certifications ATEX, IECEx, CCC, SIL

Certifications ATEX DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb

Certifications CEIEx DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb

China Compulsory Certification CCC No. 2021312304001027

Classification SIL (Safety Integrity Level) jusqu'à SIL3 ^*)

*⁾ Information détaillée : www.dehn.fr

Artikel 929965 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929965 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DPI CD EXI

Parafoudre avec un circuit de protection de faible capacité. Pour la protection de circuits à sécurité intrinsèque et de systèmes de bus. Conforme aux préconisations FISCO. Résistance d'isolement > 500 V.

2 Produkte

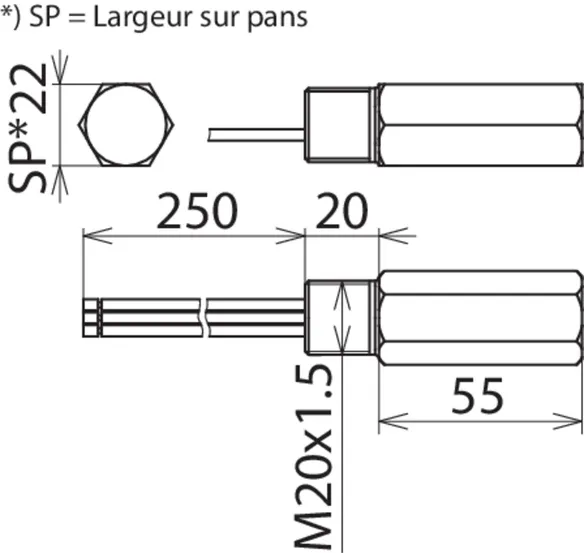

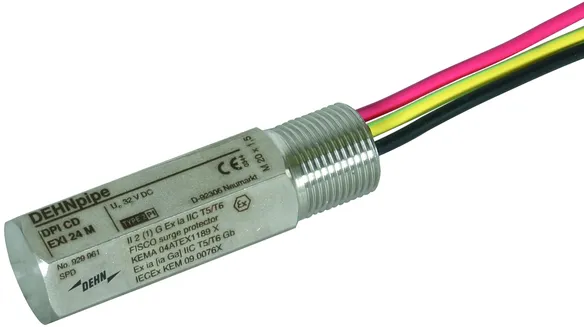

Art.-Nr. 929961 DPI CD EXI 24 M

GTIN 4013364101784, Zolltarifnr. (EU): 85363010, Bruttogewicht: 183.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

PDF öffnen

Weitere Information

Datenblätter

Französisch

Englisch

CAD-Daten

929961.stp

Sie müssen angemeldet sein um 929961.stp herunterzuladen.

Login

929961.igs

Sie müssen angemeldet sein um 929961.igs herunterzuladen.

Login

929961.jt

Sie müssen angemeldet sein um 929961.jt herunterzuladen.

Login

929961.dwg

Sie müssen angemeldet sein um 929961.dwg herunterzuladen.

Login

929961m_D.dxf

Sie müssen angemeldet sein um 929961m_D.dxf herunterzuladen.

Login

DEHN.929961.wspak

Sie müssen angemeldet sein um DEHN.929961.wspak herunterzuladen.

Login

DEHN.929961.edz

Sie müssen angemeldet sein um DEHN.929961.edz herunterzuladen.

Login

LV-Text

Tension d’utilisation permanente max DC: 32 V
Courant nominal: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA
Bande passante cond-cond: 67 MHz

produit : DEHN
Type: DPI CD EXI 24 M
Référence: 929961
ou équivalent

Einbauanleitung

Zertifikate

Technische Daten

Classe SPD T

Tension d’utilisation permanente max DC (U_C ) 32 V

Courant nominal (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

Bande passante cond-cond (f_G ) 67 MHz

Montage côté terrain/côté appareil Filetage extérieur M20 x 1,5

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

*⁾ Information détaillée : www.dehn.fr

Classe SPD T

Tension nominale (U_N ) 24 V

Tension d’utilisation permanente max DC (U_C ) 32 V

Tension d’utilisation permanente max AC (U_C ) 22,6 V

Tension d'entrée max. selon EN 60079-11 (U_i ) 30 V

Courant d'entrée max. selon EN 60079-11 (I_i ) 0,55 A

Courant nominal (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

C2 Courant nominal de décharge (8/20 µs) cond-cond (I_n ) 150 A

C2 Courant nominal de décharge (8/20 µs) cond-terre (I_n ) 10 kA

Niveau de protection cond-cond avec I_nC2 (U_P ) ≤ 58 V

Niveau de protection cond-terre avec I_n C2 (U_P ) ≤ 1700 V

Niveau de protection cond-cond avec 1 kV/µs C3 (U_P ) ≤ 50 V

Niveau de protection cond-terre avec 1 kV/µs C3 (U_P ) ≤ 1200 V

Bande passante cond-cond (f_G ) 67 MHz

Capacité cond-cond (C) ≤ 25 pF

Capacité cond-terre (C) ≤ 15 pF

Température d'utilisation (T_U ) -50 °C ... +80 °C

Indice de protection Installation dans IP 67

Montage côté terrain/côté appareil Filetage extérieur M20 x 1,5

Raccordement Câbles de raccordement 1,3 mm²

Longueur du câble de raccordement 250 mm

Mise à la terre par Câble de raccordement

Matériau de l'enveloppe INOX (V4A)

Couleur brillant

Normes de test CEI 61643-21/EN 61643-21

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Certifications ATEX KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb

Certifications CEIEx KEM 09.0076X : Ex ia [ia Ga] IIC T5 ... T6 Gb

Certifications CSA & USA Hazloc (1) CSA 13.70000407: Ex ia [ia] IIC T5 … T6

Certifications CSA & USA Hazloc (2) CSA 13.70000407: Class I Div 1, 2; Class I Zone 1

China Compulsory Certification CCC No. 2021312304001030

Classification SIL (Safety Integrity Level) jusqu'à SIL3 *)

*⁾ Information détaillée : www.dehn.fr

Artikel 929961 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929961 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

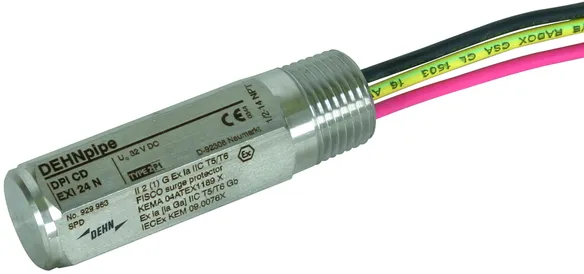

Art.-Nr. 929963 DPI CD EXI 24 N

GTIN 4013364101807, Zolltarifnr. (EU): 85363010, Bruttogewicht: 196.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

PDF öffnen

Weitere Information

Datenblätter

Französisch

Englisch

CAD-Daten

929963.stp

Sie müssen angemeldet sein um 929963.stp herunterzuladen.

Login

929963.igs

Sie müssen angemeldet sein um 929963.igs herunterzuladen.

Login

929963.jt

Sie müssen angemeldet sein um 929963.jt herunterzuladen.

Login

929963.dwg

Sie müssen angemeldet sein um 929963.dwg herunterzuladen.

Login

929963_964m_D.dxf

Sie müssen angemeldet sein um 929963_964m_D.dxf herunterzuladen.

Login

DEHN.929963.wspak

Sie müssen angemeldet sein um DEHN.929963.wspak herunterzuladen.

Login

DEHN.929963.edz

Sie müssen angemeldet sein um DEHN.929963.edz herunterzuladen.

Login

LV-Text

Tension d’utilisation permanente max DC: 32 V
Courant nominal: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA
Bande passante cond-cond: 67 MHz

produit : DEHN
Type: DPI CD EXI 24 N
Référence: 929963
ou équivalent

Einbauanleitung

Zertifikate

Technische Daten

Classe SPD T

Tension d’utilisation permanente max DC (U_C ) 32 V

Courant nominal (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

Bande passante cond-cond (f_G ) 67 MHz

Montage côté terrain/côté appareil Filetage extérieur ¹/₂-14 NPT

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

*⁾ Information détaillée : www.dehn.fr

Classe SPD T

Tension nominale (U_N ) 24 V

Tension d’utilisation permanente max DC (U_C ) 32 V

Tension d’utilisation permanente max AC (U_C ) 22,6 V

Tension d'entrée max. selon EN 60079-11 (U_i ) 30 V

Courant d'entrée max. selon EN 60079-11 (I_i ) 0,55 A

Courant nominal (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

C2 Courant nominal de décharge (8/20 µs) cond-cond (I_n ) 150 A

C2 Courant nominal de décharge (8/20 µs) cond-terre (I_n ) 10 kA

Niveau de protection cond-cond avec I_nC2 (U_P ) ≤ 58 V

Niveau de protection cond-terre avec I_n C2 (U_P ) ≤ 1700 V

Niveau de protection cond-cond avec 1 kV/µs C3 (U_P ) ≤ 50 V

Niveau de protection cond-terre avec 1 kV/µs C3 (U_P ) ≤ 1200 V

Bande passante cond-cond (f_G ) 67 MHz

Capacité cond-cond (C) ≤ 25 pF

Capacité cond-terre (C) ≤ 15 pF

Température d'utilisation (T_U ) -50 °C ... +80 °C

Indice de protection Installation dans IP 67

Montage côté terrain/côté appareil Filetage extérieur ¹/₂-14 NPT

Raccordement Câbles de raccordement 1,3 mm²

Longueur du câble de raccordement 250 mm

Mise à la terre par Câble de raccordement

Matériau de l'enveloppe INOX (V4A)

Couleur brillant

Normes de test CEI 61643-21/EN 61643-21

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Certifications ATEX KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb

Certifications CEIEx KEM 09.0076X : Ex ia [ia Ga] IIC T5 ... T6 Gb

Certifications CSA & USA Hazloc (1) CSA 13.70000407: Ex ia [ia] IIC T5 … T6

Certifications CSA & USA Hazloc (2) CSA 13.70000407: Class I Div 1, 2; Class I Zone 1

China Compulsory Certification CCC No. 2021312304001030

Classification SIL (Safety Integrity Level) jusqu'à SIL3 *)

*⁾ Information détaillée : www.dehn.fr

Artikel 929963 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929963 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DPI CD EXD

Parafoudre avec circuit de protection de faible capacité dans un coffret blindé antidéflagrant pour l'utilisation dans les zones à risque d'explosion pour la protection de circuits de mesure et de systèmes de bus. Niveau d'isolement > 500 V contre la terre. Certifications CSA, USA Hazloc.

2 Produkte

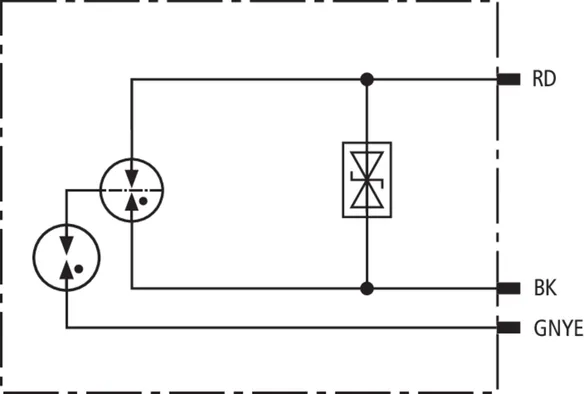

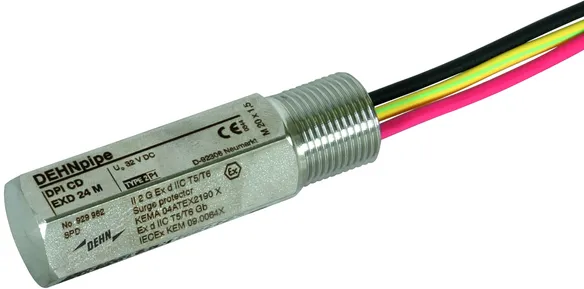

Art.-Nr. 929962 DPI CD EXD 24 M

GTIN 4013364101791, Zolltarifnr. (EU): 85363010, Bruttogewicht: 183.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

PDF öffnen

Weitere Information

Datenblätter

Französisch

Englisch

CAD-Daten

929961.stp

Sie müssen angemeldet sein um 929961.stp herunterzuladen.

Login

929961.igs

Sie müssen angemeldet sein um 929961.igs herunterzuladen.

Login

929961.jt

Sie müssen angemeldet sein um 929961.jt herunterzuladen.

Login

929961.dwg

Sie müssen angemeldet sein um 929961.dwg herunterzuladen.

Login

929961_962m_D.dxf

Sie müssen angemeldet sein um 929961_962m_D.dxf herunterzuladen.

Login

DEHN.929962.wspak

Sie müssen angemeldet sein um DEHN.929962.wspak herunterzuladen.

Login

DEHN.929962.edz

Sie müssen angemeldet sein um DEHN.929962.edz herunterzuladen.

Login

LV-Text

Tension d’utilisation permanente max DC: 32 V
Courant nominal: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA
Bande passante cond-cond: 67 MHz

produit : DEHN
Type: DPI CD EXD 24 M
Référence: 929962
ou équivalent

Einbauanleitung

Zertifikate

Technische Daten

Classe SPD T

Tension d’utilisation permanente max DC (U_C ) 32 V

Courant nominal (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

Bande passante cond-cond (f_G ) 67 MHz

Montage côté terrain/côté appareil Filetage extérieur M20 x 1,5

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

*) Information détaillée : http://www.dehn.fr

Classe SPD T

Tension nominale (U_N ) 24 V

Tension d’utilisation permanente max DC (U_C ) 32 V

Tension d’utilisation permanente max AC (U_C ) 22,6 V

Courant nominal (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n ) 10 kA

Niveau de protection cond-cond avec I_nC2 (U_P ) ≤ 58 V

Niveau de protection cond-terre avec I_n C2 (U_P ) ≤ 1700 V

Niveau de protection cond-cond avec 1 kV/µs C3 (U_P ) ≤ 50 V

Niveau de protection cond-terre avec 1 kV/µs C3 (U_P ) ≤ 1200 V

Bande passante cond-cond (f_G ) 67 MHz

Capacité cond-cond (C) ≤ 25 pF

Capacité cond-terre (C) ≤ 15 pF

Température d'utilisation (T_U ) -50 °C ... +80 °C

Indice de protection Installation dans IP 67

Montage côté terrain/côté appareil Filetage extérieur M20 x 1,5

Raccordement Câbles de raccordement 1,3 mm²

Longueur du câble de raccordement 250 mm

Mise à la terre par Câble de raccordement

Matériau de l'enveloppe INOX (V4A)

Couleur brillant

Normes de test CEI 61643-21/EN 61643-21

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Certifications ATEX KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 ou T6 Gb

Certifications CEIEx KEM 09.0064X: Ex db IIC T5 ou T6 Gb

Certifications CSA & USA Hazloc (1) CSA 10.2317168: Ex d IIC T4 ... T6

Certifications CSA & USA Hazloc (2) CSA 10.2317168 : Classe I Div 1, 2 ; Classe I Zone 1

China Compulsory Certification CCC No. 2021312304001029

Classification SIL (Safety Integrity Level) jusqu'à SIL 3*)

*) Information détaillée : http://www.dehn.fr

Artikel 929962 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929962 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

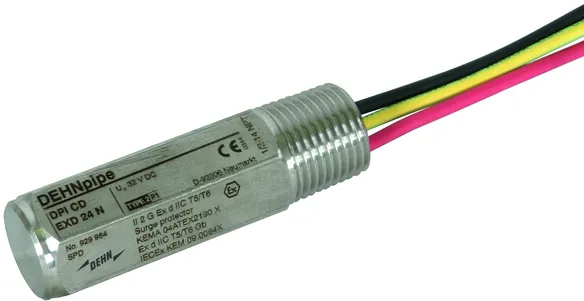

Art.-Nr. 929964 DPI CD EXD 24 N

GTIN 4013364101814, Zolltarifnr. (EU): 85363010, Bruttogewicht: 183.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

PDF öffnen

Weitere Information

Datenblätter

Französisch

Englisch

CAD-Daten

929963.stp

Sie müssen angemeldet sein um 929963.stp herunterzuladen.

Login

929963.igs

Sie müssen angemeldet sein um 929963.igs herunterzuladen.

Login

929963.jt

Sie müssen angemeldet sein um 929963.jt herunterzuladen.

Login

929963.dwg

Sie müssen angemeldet sein um 929963.dwg herunterzuladen.

Login

929963_964m_D.dxf

Sie müssen angemeldet sein um 929963_964m_D.dxf herunterzuladen.

Login

DEHN.929964.wspak

Sie müssen angemeldet sein um DEHN.929964.wspak herunterzuladen.

Login

DEHN.929964.edz

Sie müssen angemeldet sein um DEHN.929964.edz herunterzuladen.

Login

LV-Text

Tension d’utilisation permanente max DC: 32 V
Courant nominal: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA
Bande passante cond-cond: 67 MHz

produit : DEHN
Type: DPI CD EXD 24 N
Référence: 929964
ou équivalent

Einbauanleitung

Zertifikate

Technische Daten

Classe SPD T

Tension d’utilisation permanente max DC (U_C ) 32 V

Courant nominal (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

Bande passante cond-cond (f_G ) 67 MHz

Montage côté terrain/côté appareil Filetage extérieur ¹/₂-14 NPT

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

*) Information détaillée : http://www.dehn.fr

Classe SPD T

Tension nominale (U_N ) 24 V

Tension d’utilisation permanente max DC (U_C ) 32 V

Tension d’utilisation permanente max AC (U_C ) 22,6 V

Courant nominal (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n ) 10 kA

Niveau de protection cond-cond avec I_nC2 (U_P ) ≤ 58 V

Niveau de protection cond-terre avec I_n C2 (U_P ) ≤ 1700 V

Niveau de protection cond-cond avec 1 kV/µs C3 (U_P ) ≤ 50 V

Niveau de protection cond-terre avec 1 kV/µs C3 (U_P ) ≤ 1200 V

Bande passante cond-cond (f_G ) 67 MHz

Capacité cond-cond (C) ≤ 25 pF

Capacité cond-terre (C) ≤ 15 pF

Température d'utilisation (T_U ) -50 °C ... +80 °C

Indice de protection Installation dans IP 67

Montage côté terrain/côté appareil Filetage extérieur ¹/₂-14 NPT

Raccordement Câbles de raccordement 1,3 mm²

Longueur du câble de raccordement 250 mm

Mise à la terre par Câble de raccordement

Matériau de l'enveloppe INOX (V4A)

Couleur brillant

Normes de test CEI 61643-21/EN 61643-21

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Certifications ATEX KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 ou T6 Gb

Certifications CEIEx KEM 09.0064X: Ex db IIC T5 ou T6 Gb

Certifications CSA & USA Hazloc (1) CSA 10.2317168: Ex d IIC T4 ... T6

Certifications CSA & USA Hazloc (2) CSA 10.2317168 : Classe I Div 1, 2 ; Classe I Zone 1

China Compulsory Certification CCC No. 2021312304001029

Classification SIL (Safety Integrity Level) jusqu'à SIL 3*)

*) Information détaillée : http://www.dehn.fr

Artikel 929964 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929964 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

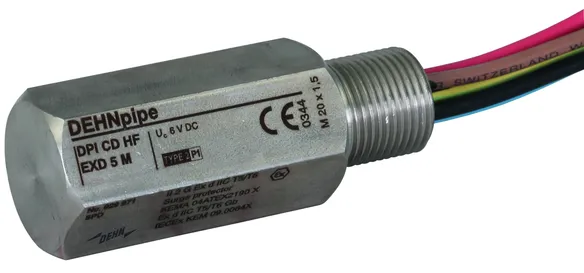

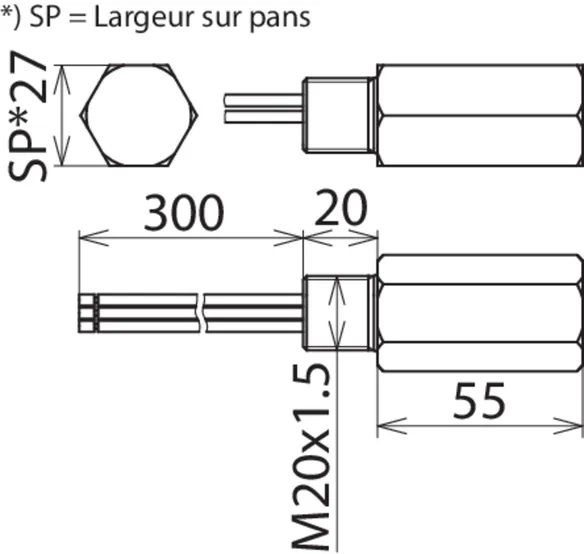

DPI CD HF EXD

Parafoudre avec circuit de protection de faible capacité dans un coffret blindé antidéflagrant pour l'utilisation dans les zones à risque d'explosion pour la protection de circuits de mesure et de systèmes de bus.

1 Produkt

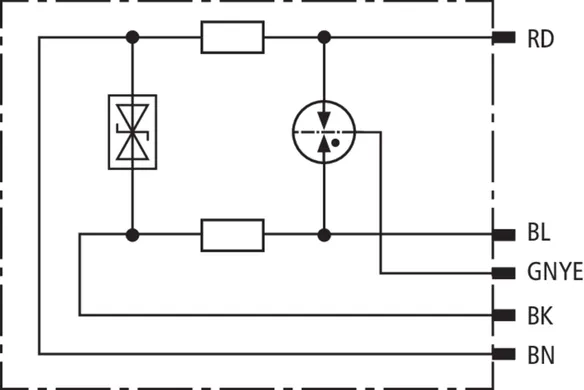

Art.-Nr. 929971 DPI CD HF EXD 5 M

GTIN 4013364120761, Zolltarifnr. (EU): 85363010, Bruttogewicht: 285.60 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

PDF öffnen

Weitere Information

Datenblätter

Französisch

Englisch

CAD-Daten

929971.stp

Sie müssen angemeldet sein um 929971.stp herunterzuladen.

Login

929971.igs

Sie müssen angemeldet sein um 929971.igs herunterzuladen.

Login

929971.jt

Sie müssen angemeldet sein um 929971.jt herunterzuladen.

Login

929971.dwg

Sie müssen angemeldet sein um 929971.dwg herunterzuladen.

Login

929971m_D.dxf

Sie müssen angemeldet sein um 929971m_D.dxf herunterzuladen.

Login

DEHN.929971.wspak

Sie müssen angemeldet sein um DEHN.929971.wspak herunterzuladen.

Login

DEHN.929971.edz

Sie müssen angemeldet sein um DEHN.929971.edz herunterzuladen.

Login

LV-Text

Tension d’utilisation permanente max DC: 6 V
Courant nominal à 80° C: 0,1 A
C2 Courant nominal de décharge (8/20 µs) total: 20 kA
Bande passante cond-cond: 100 MHz

produit : DEHN
Type: DPI CD HF EXD 5 M
Référence: 929971
ou équivalent

Einbauanleitung

Zertifikate

Technische Daten

Classe SPD T

Tension d’utilisation permanente max DC (U_C ) 6 V

Courant nominal à 80° C (I_L ) 0,1 A

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 20 kA

Bande passante cond-cond (f_G ) 100 MHz

Montage côté terrain/côté appareil Filetage extérieur M20 x 1,5

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

*⁾ Information détaillée : www.dehn.fr

Classe SPD T

Tension nominale (U_N ) 5 V

Tension d’utilisation permanente max DC (U_C ) 6 V

Tension d’utilisation permanente max AC (U_C ) 4,2 V

Courant nominal à 80° C (I_L ) 0,1 A

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 20 kA

C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n ) 10 kA

Niveau de protection cond-cond avec I_nC2 (U_P ) ≤ 55 V

Niveau de protection cond-terre avec I_n C2 (U_P ) ≤ 1000 V

Niveau de protection cond-cond avec 1 kV/µs C3 (U_P ) ≤ 12 V

Niveau de protection cond-terre avec 1 kV/µs C3 (U_P ) ≤ 700 V

Bande passante cond-cond (f_G ) 100 MHz

Capacité cond-cond (C) ≤ 40 pF

Capacité cond-terre (C) ≤ 30 pF

Impédance série par conducteur 4,7 ohm

Température d'utilisation (T_U) pour ATEX / CEIEx -50 °C ... +80 °C

Indice de protection Installation dans IP 67

Montage côté terrain/côté appareil Filetage extérieur M20 x 1,5

Raccordement Câbles de raccordement 1,3 mm²

Longueur du câble de raccordement 300 mm

Mise à la terre par Câble de raccordement

Matériau de l'enveloppe INOX (V2A)

Couleur brillant

Normes de test CEI 61643-21/EN 61643-21

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Certifications ATEX KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 ou T6 Gb

Certifications CEIEx KEM 09.0064X: Ex db IIC T5 ou T6 Gb

China Compulsory Certification CCC No. 2021312304001029

Classification SIL (Safety Integrity Level) bis SIL3 *⁾

*⁾ Information détaillée : www.dehn.fr

Artikel 929971 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929971 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

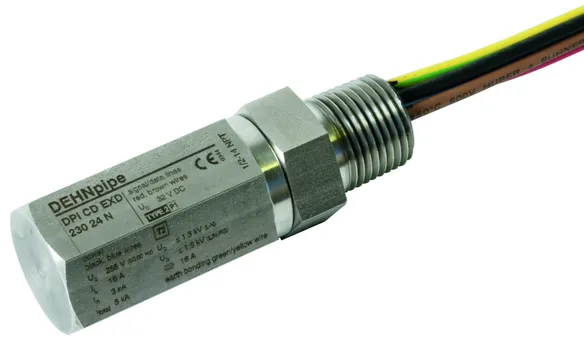

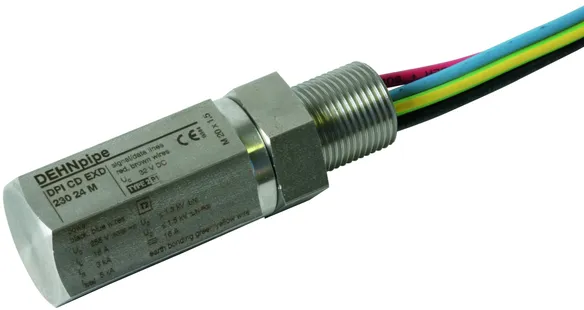

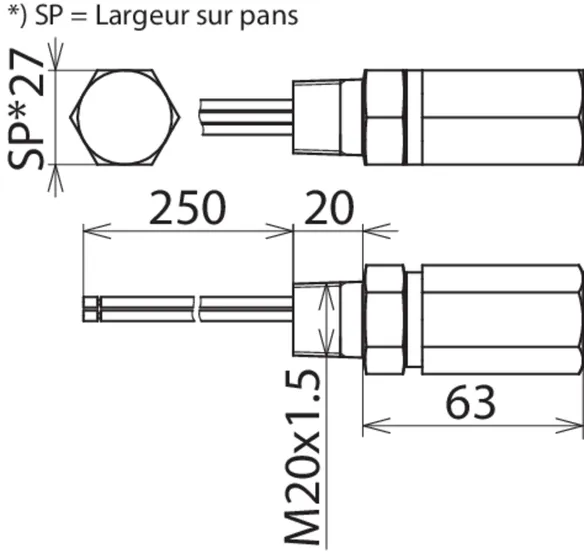

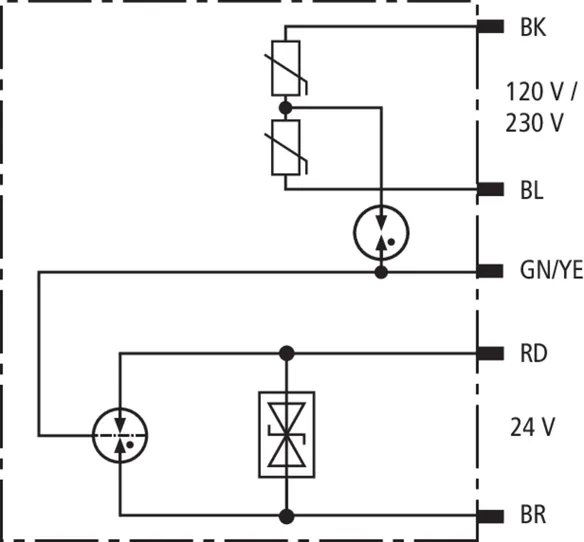

DPI CD EXD 230 24

Parafoudre combiné pour côté énergie et côté données. Dans un coffret blindé antidéflagrant pour l’utilisation dans des zones à risque d’explosion 1 et 2, pour la protection d’une alimentatuin 120/230 V et d’une interface de données 24 V des équipements. Protection supplémentaire pour l’alimentation 120/230 V grâce au câblage en étoile anti-méprise.

Utilisation universelle dans les zones à risque d'explosion 1 et 2 grâce à la version II 2 G Ex d IIC T5/T6. Certifications CSA et USA Hazloc.

2 Produkte

Art.-Nr. 929969 DPI CD EXD 230 24 M

GTIN 4013364127418, Zolltarifnr. (EU): 85363010, Bruttogewicht: 280.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

PDF öffnen

Weitere Information

Datenblätter

Französisch

Englisch

CAD-Daten

929969.stp

Sie müssen angemeldet sein um 929969.stp herunterzuladen.

Login

929969.igs

Sie müssen angemeldet sein um 929969.igs herunterzuladen.

Login

929969.jt

Sie müssen angemeldet sein um 929969.jt herunterzuladen.

Login

929969.dwg

Sie müssen angemeldet sein um 929969.dwg herunterzuladen.

Login

929969m_D.dxf

Sie müssen angemeldet sein um 929969m_D.dxf herunterzuladen.

Login

DEHN.929969.wspak

Sie müssen angemeldet sein um DEHN.929969.wspak herunterzuladen.

Login

DEHN.929969.edz

Sie müssen angemeldet sein um DEHN.929969.edz herunterzuladen.

Login

LV-Text

Tension d’utilisation permanente max DC: 32 V
Courant nominal à 80 °C: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA

produit : DEHN
Type: DPI CD EXD 230 24 M
Référence: 929969
ou équivalent

Einbauanleitung

Zertifikate

Technische Daten

Protection côté données

Classe SPD U

Tension d’utilisation permanente max DC (U_C ) 32 V

Courant nominal à 80 °C (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

Montage côté terrain/côté appareil Filetage extérieur M20 x 1,5

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

*) Information détaillée : http://www.dehn.fr/sil/

Protection côté énérgie

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 2 / Classe II

Tension d’utilisation permanente max AC (U_C ) 255 V

Courant de décharge total (8/20 µs) L+N-PE (I_total ) 5 kA

Niveau de protection [L-N] (U_P ) ≤ 1,4 kV

Protection max. contre les surintensités 16 A gG ou B 16 A

Protection côté données

Classe SPD U

Tension nominale (U_N ) 24 V

Tension d’utilisation permanente max DC (U_C ) 32 V

Tension d’utilisation permanente max AC (U_C ) 22,6 V

Courant nominal à 80 °C (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

Niveau de protection cond-cond avec I_n C2 (U_P ) ≤ 58 V

Niveau de protection cond-terre avec I_n C2 (U_P ) ≤ 900 V

Niveau de protection cond-cond avec 1 kV/µs C3 (U_P ) ≤ 50 V

Niveau de protection cond-terre avec 1 kV/µs C3 (U_P ) ≤ 850 V

Capacité cond-cond (C) ≤ 25 pF

Capacité cond-terre (C) ≤ 15 pF

Température d'utilisation (T_U ) -40 °C ... +80 °C

Indice de protection Installation dans IP 67

Montage côté terrain/côté appareil Filetage extérieur M20 x 1,5

Raccordement Câbles de raccordement 1,3 mm²

Longueur du câble de raccordement 250 mm

Mise à la terre par Câble de raccordement

Matériau de l'enveloppe INOX (V2A)

Couleur brillant

Normes de test CEI 61643-21/EN 61643-21

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Certifications ATEX KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb

Certifications CEIEx DEK 11.0006X: Ex db IIC T5 ou T6 Gb

Certifications CSA & USA Hazloc (1) CSA 10.2317168: Ex d IIC T4 ... T6

Certifications CSA & USA Hazloc (2) CSA 10.2317168: Classe I Div 1, 2; Classe I Zone 1

China Compulsory Certification CCC No. 2021312304001026

Classification SIL (Safety Integrity Level) jusqu'à SIL3 *)

*) Information détaillée : http://www.dehn.fr/sil/

Protection côté énérgie

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 2 / Classe II

Tension nominale AC (U_N ) 120/230 V

Tension d’utilisation permanente max AC (U_C ) 255 V

Courant nominal de décharge (8/20 µs) L-N (I_n ) 3 kA

Courant de décharge total (8/20 µs) L+N-PE (I_total ) 5 kA

Niveau de protection [L-N] (U_P ) ≤ 1,4 kV

Niveau de protection [L/N-PE] (U_P ) ≤ 1,5 kV

Courant maximal de décharge L-N (I_max ) 3 kA

Protection max. contre les surintensités 16 A gG ou B 16 A

Tenue aux courts-circuits avec protection max. contre les surintensités avec 16 A gG 6 kA_eff

Surtension temporaire [L-N] (U_T ) 335 V/5 s

Surtension temporaire L/N-PE (1) (U_T ) 400 V/5 s

Surtension temporaire L/N-PE (2) (U_T ) 1200 V + U_CS/200 ms

Indication du dispositif de coupure Fusible amont

Artikel 929969 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929969 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

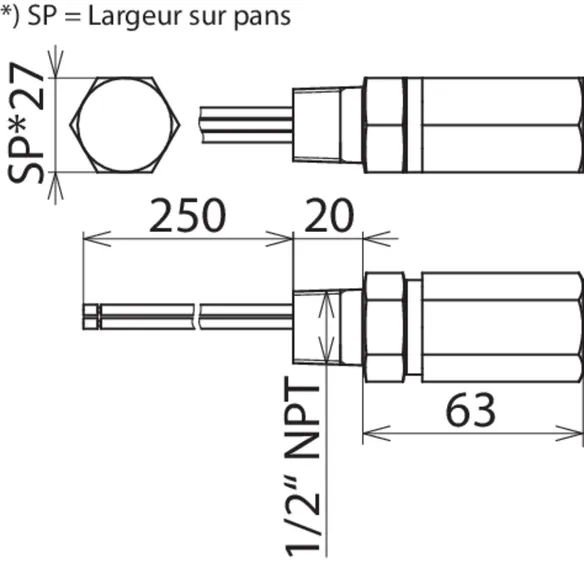

Art.-Nr. 929970 DPI CD EXD 230 24 N

GTIN 4013364127425, Zolltarifnr. (EU): 85363010, Bruttogewicht: 273.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

PDF öffnen

Weitere Information

Datenblätter

Französisch

Englisch

CAD-Daten

929970.stp

Sie müssen angemeldet sein um 929970.stp herunterzuladen.

Login

929970.igs

Sie müssen angemeldet sein um 929970.igs herunterzuladen.

Login

929970.jt

Sie müssen angemeldet sein um 929970.jt herunterzuladen.

Login

929970.dwg

Sie müssen angemeldet sein um 929970.dwg herunterzuladen.

Login

929970m_D.dxf

Sie müssen angemeldet sein um 929970m_D.dxf herunterzuladen.

Login

DEHN.929970.wspak

Sie müssen angemeldet sein um DEHN.929970.wspak herunterzuladen.

Login

DEHN.929970.edz

Sie müssen angemeldet sein um DEHN.929970.edz herunterzuladen.

Login

LV-Text

Tension d’utilisation permanente max DC: 32 V
Courant nominal à 80 °C: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA

produit : DEHN
Type: DPI CD EXD 230 24 N
Référence: 929970
ou équivalent

Einbauanleitung

Zertifikate

Technische Daten

Protection côté données

Classe SPD U

Tension d’utilisation permanente max DC (U_C ) 32 V

Courant nominal à 80 °C (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

Montage côté terrain/côté appareil Filetage extérieur¹/₂-14 NPT

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

*) Information détaillée : http://www.dehn.fr/sil/

Protection côté énérgie

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 2 / Classe II

Tension d’utilisation permanente max AC (U_C ) 255 V

Courant de décharge total (8/20 µs) L+N-PE (I_total ) 5 kA

Niveau de protection [L-N] (U_P ) ≤ 1,4 kV

Protection max. contre les surintensités 16 A gG ou B 16 A

Protection côté données

Classe SPD U

Tension nominale (U_N ) 24 V

Tension d’utilisation permanente max DC (U_C ) 32 V

Tension d’utilisation permanente max AC (U_C ) 22,6 V

Courant nominal à 80 °C (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 10 kA

Niveau de protection cond-cond avec I_n C2 (U_P ) ≤ 58 V

Niveau de protection cond-terre avec I_n C2 (U_P ) ≤ 900 V

Niveau de protection cond-cond avec 1 kV/µs C3 (U_P ) ≤ 50 V

Niveau de protection cond-terre avec 1 kV/µs C3 (U_P ) ≤ 850 V

Capacité cond-cond (C) ≤ 25 pF

Capacité cond-terre (C) ≤ 15 pF

Température d'utilisation (T_U ) -40 °C ... +80 °C

Indice de protection Installation dans IP 67

Montage côté terrain/côté appareil Filetage extérieur¹/₂-14 NPT

Raccordement Câbles de raccordement 1,3 mm²

Longueur du câble de raccordement 250 mm

Mise à la terre par Câble de raccordement

Matériau de l'enveloppe INOX (V2A)

Couleur brillant

Normes de test CEI-21/EN 61643-21

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Certifications ATEX KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb

Certifications CEIEx DEK 11.0006X: Ex db IIC T5 ou T6 Gb

Certifications CSA & USA Hazloc (1) CSA 10.2317168: Ex d IIC T4 ... T6

Certifications CSA & USA Hazloc (2) CSA 10.2317168: Classe I Div 1, 2; Classe I Zone 1

China Compulsory Certification CCC No. 2021312304001026

Classification SIL (Safety Integrity Level) jusqu'à SIL3 *)

*) Information détaillée : http://www.dehn.fr/sil/

Protection côté énérgie

SPD selon NF EN 61643-11 / ... CEI 61643-11 Type 2 / Classe II

Tension nominale AC (U_N ) 120/230 V

Tension d’utilisation permanente max AC (U_C ) 255 V

Courant nominal de décharge (8/20 µs) L-N (I_n ) 3 kA

Courant de décharge total (8/20 µs) L+N-PE (I_total ) 5 kA

Niveau de protection [L-N] (U_P ) ≤ 1,4 kV

Niveau de protection [L/N-PE] (U_P ) ≤ 1,5 kV

Courant maximal de décharge L-N (I_max ) 3 kA

Protection max. contre les surintensités 16 A gG ou B 16 A

Tenue aux courts-circuits avec protection max. contre les surintensités avec 16 A gG 6 kA_eff

Surtension temporaire [L-N] (U_T ) 335 V/5 s

Surtension temporaire L/N-PE (1) (U_T ) 400 V/5 s

Surtension temporaire L/N-PE (2) (U_T ) 1200 V + U_CS/200 ms

Indication du dispositif de coupure Fusible amont

Artikel 929970 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929970 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

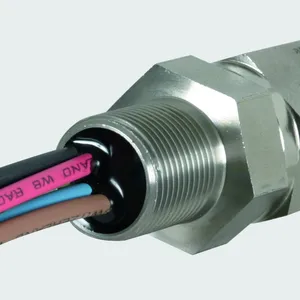

DPI CD EXI+D 2X24

Parafoudre dans un coffret blindé antidéflagrant pour l'utilisation dans des zones à risque d'explosion pour la protection de deux interfaces 24 V.

2 Produkte

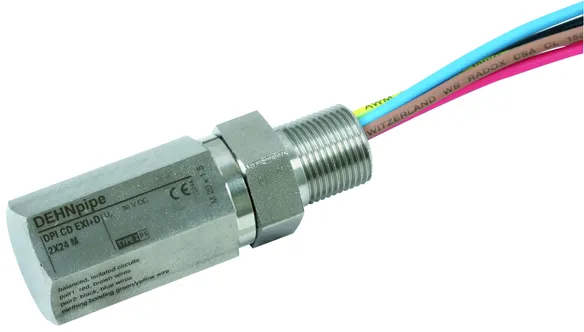

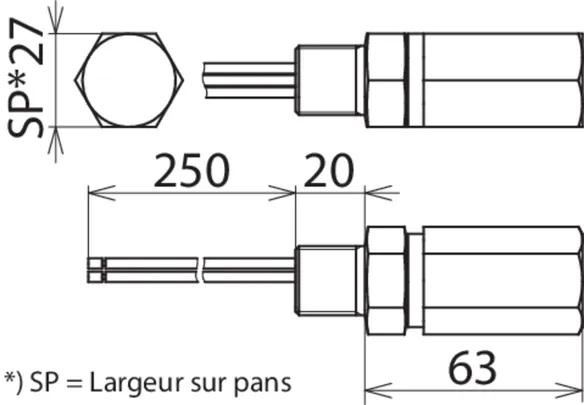

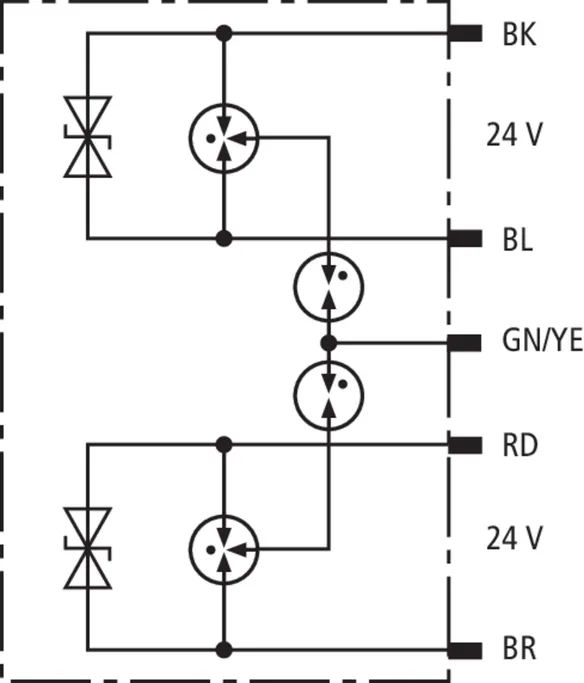

Art.-Nr. 929950 DPI CD EXI+D 2X24 M

GTIN 4013364137387, Zolltarifnr. (EU): 85363010, Bruttogewicht: 247.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

PDF öffnen

Weitere Information

Datenblätter

Französisch

Englisch

CAD-Daten

929950.stp

Sie müssen angemeldet sein um 929950.stp herunterzuladen.

Login

929950.igs

Sie müssen angemeldet sein um 929950.igs herunterzuladen.

Login

929950.jt

Sie müssen angemeldet sein um 929950.jt herunterzuladen.

Login

929950.dwg

Sie müssen angemeldet sein um 929950.dwg herunterzuladen.

Login

929950m_D.dxf

Sie müssen angemeldet sein um 929950m_D.dxf herunterzuladen.

Login

DEHN.929950.wspak

Sie müssen angemeldet sein um DEHN.929950.wspak herunterzuladen.

Login

DEHN.929950.edz

Sie müssen angemeldet sein um DEHN.929950.edz herunterzuladen.

Login

LV-Text

Tension d’utilisation permanente max DC: 36 V
Courant nominal: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 20 kA

produit : DEHN
Type: DPI CD EXI+D 2X24 M
Référence: 929950
ou équivalent

Einbauanleitung

Zertifikate

Technische Daten

Classe SPD T

Tension d’utilisation permanente max DC (U_C ) 36 V

Courant nominal (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1,5 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 20 kA

Montage côté terrain/côté appareil Filetage extérieur M20 x 1,5

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

*⁾ Information détaillée : www.dehn.fr

Classe SPD T

Tension nominale (U_N ) 24 V

Tension d’utilisation permanente max DC (U_C ) 36 V

Tension d’utilisation permanente max AC (U_C ) 25,4 V

Courant nominal (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1,5 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 20 kA

C2 Courant nominal de décharge (8/20 µs) cond-terre (I_n ) 10 kA

Niveau de protection cond-cond avec I_nC2 (U_P ) ≤ 65 V

Niveau de protection cond-terre avec I_n C2 (U_P ) ≤ 2000 V

Niveau de protection cond-cond avec 1 kV/µs C3 (U_P ) ≤ 50 V

Niveau de protection cond-terre avec 1 kV/µs C3 (U_P ) ≤ 1200 V

Capacité cond-cond (C) ≤ 2000 pF

Capacité cond-terre (C) ≤ 15 pF

Température d'utilisation (T_U ) -40 °C ... +80 °C

Indice de protection Installation dans IP 67

Montage côté terrain/côté appareil Filetage extérieur M20 x 1,5

Raccordement Câbles de raccordement 1,3 mm²

Longueur du câble de raccordement 250 mm

Mise à la terre par Câble de raccordement

Matériau de l'enveloppe INOX (V2A)

Couleur brillant

Normes de test CEI 61643-21/EN 61643-21

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Certifications ATEX (1) DEKRA 11ATEX0207 X : II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb

Certifications ATEX (2) DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb

Certifications CEIEx (1) DEK 11.0076X : Ex ia [ia Ga] IIC T5 / T6 Gb

Certifications CEIEx (2) DEK 11.0079X: Ex db IIC T5 / T6 Gb

Certifications CSA & USA Hazloc (1) CSA 13.70000407: Ex ia [ia] IIC T5 … T6

Certifications CSA & USA Hazloc (2) CSA 13.70000407: Class I Div 1, 2; Class I Zone 1

China Compulsory Certification (1) CCC No. 2021312304001028 (Ex ia)

China Compulsory Certification (2) CCC No. 2021312304001025 (Ex d)

Classification SIL (Safety Integrity Level) jusqu'à SIL3 *)

*⁾ Information détaillée : www.dehn.fr

Artikel 929950 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929950 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

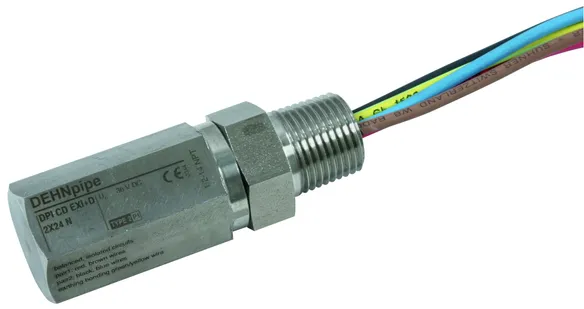

Art.-Nr. 929951 DPI CD EXI+D 2X24 N

GTIN 4013364137394, Zolltarifnr. (EU): 85363010, Bruttogewicht: 247.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

PDF öffnen

Weitere Information

Datenblätter

Französisch

Englisch

CAD-Daten

929951.stp

Sie müssen angemeldet sein um 929951.stp herunterzuladen.

Login

929951.igs

Sie müssen angemeldet sein um 929951.igs herunterzuladen.

Login

929951.jt

Sie müssen angemeldet sein um 929951.jt herunterzuladen.

Login

929951.dwg

Sie müssen angemeldet sein um 929951.dwg herunterzuladen.

Login

929950m_D.dxf

Sie müssen angemeldet sein um 929950m_D.dxf herunterzuladen.

Login

DEHN.929951.wspak

Sie müssen angemeldet sein um DEHN.929951.wspak herunterzuladen.

Login

DEHN.929951.edz

Sie müssen angemeldet sein um DEHN.929951.edz herunterzuladen.

Login

LV-Text

Tension d’utilisation permanente max DC: 36 V
Courant nominal: 0,55 A
C2 Courant nominal de décharge (8/20 µs) total: 20 kA

produit : DEHN
Type: DPI CD EXI+D 2X24 N
Référence: 929951
ou équivalent

Einbauanleitung

Zertifikate

Technische Daten

Classe SPD T

Tension d’utilisation permanente max DC (U_C ) 36 V

Courant nominal (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1,5 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 20 kA

Montage côté terrain/côté appareil Filetage extérieur¹/₂-14 NPT

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

*⁾ Information détaillée : www.dehn.fr

Classe SPD T

Tension nominale (U_N ) 24 V

Tension d’utilisation permanente max DC (U_C ) 36 V

Tension d’utilisation permanente max AC (U_C ) 25,4 V

Courant nominal (I_L ) 0,55 A

D1 Courant de foudre (10/350 µs) cond-terre (I_imp ) 1,5 kA

C2 Courant nominal de décharge (8/20 µs) total (I_n ) 20 kA

C2 Courant nominal de décharge (8/20 µs) cond-terre (I_n ) 10 kA

Niveau de protection cond-cond avec I_nC2 (U_P ) ≤ 65 V

Niveau de protection cond-terre avec I_n C2 (U_P ) ≤ 2000 V

Niveau de protection cond-cond avec 1 kV/µs C3 (U_P ) ≤ 50 V

Niveau de protection cond-terre avec 1 kV/µs C3 (U_P ) ≤ 1200 V

Capacité cond-cond (C) ≤ 2000 pF

Capacité cond-terre (C) ≤ 15 pF

Température d'utilisation (T_U ) -40 °C ... +80 °C

Indice de protection Installation dans IP 67

Montage côté terrain/côté appareil Filetage extérieur¹/₂-14 NPT

Raccordement Câbles de raccordement 1,3 mm²

Longueur du câble de raccordement 250 mm

Mise à la terre par Câble de raccordement

Matériau de l'enveloppe INOX (V2A)

Couleur brillant

Normes de test CEI 61643-21/EN 61643-21

Certifications ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Certifications ATEX (2) DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb

Certifications CEIEx (1) DEK 11.0076X : Ex ia [ia Ga] IIC T5 / T6 Gb

Certifications CEIEx (2) DEK 11.0079X: Ex db IIC T5 / T6 Gb

Certifications CSA & USA Hazloc (1) CSA 13.70000407: Ex ia [ia] IIC T5 … T6

Certifications CSA & USA Hazloc (2) CSA 13.70000407: Class I Div 1, 2; Class I Zone 1

China Compulsory Certification (1) CCC No. 2021312304001028 (Ex ia)

China Compulsory Certification (2) CCC No. 2021312304001025 (Ex d)

Classification SIL (Safety Integrity Level) jusqu'à SIL3 *)

*⁾ Information détaillée : www.dehn.fr

Artikel 929951 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929951 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Classe SPD	Q
Tension d’utilisation permanente max DC (U_C )	34,8 V
Courant nominal (I_L )	0,5 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Bande passante cond-cond (f_G )	14 MHz
Montage côté terrain/côté appareil	Filetage intérieur M20 x 1,5 / Filetage extérieur M20 x 1,5
Certifications	SIL
*⁾ Information détaillée : www.dehn.fr

Classe SPD	Q
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	34,8 V
Tension d’utilisation permanente max AC (U_C )	24,5 V
Courant nominal (I_L )	0,5 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) blindage-terre (I_n )	20 kA
Niveau de protection cond-cond avec I_nC2 (U_P )	≤ 65 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 650 V
Niveau de protection blindage-terre avec I_n C2 (U_P )	≤ 650 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 50 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection blindage-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Bande passante cond-cond (f_G )	14 MHz
Capacité cond-cond (C)	≤ 400 pF
Capacité cond-terre (C)	≤ 20 pF
Capacité blindage-terre (C)	≤ 15 pF
Impédance série par conducteur	2,2 ohm
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection avec passe-câble à vis	IP 67
Montage côté terrain/côté appareil	Filetage intérieur M20 x 1,5 / Filetage extérieur M20 x 1,5
Raccordement d'entrée/de sortie	Vis/Câbles de raccordement 1,5 mm²
Longueur du câble de raccordement	200 mm
Section de raccordement rigide	0,08-2,5 mm²
Section de raccordement brins souples	0,08-1,5 mm²
Mise à la terre par	boîtier ou anneau de mise à la terre (accessoire)
Matériau de l'enveloppe	INOX (V2A)
Couleur	brillant
Normes de test	CEI 61643-21/EN 61643-21
Certifications	SIL
Classification SIL (Safety Integrity Level)	jusqu'à SIL 3 *)
*⁾ Information détaillée : www.dehn.fr

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	32 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Bande passante cond-cond (f_G )	67 MHz
Montage côté terrain/côté appareil	Filetage extérieur M20 x 1,5
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Information détaillée : www.dehn.fr

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	6 V
Courant nominal à 80° C (I_L )	0,1 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Bande passante cond-cond (f_G )	100 MHz
Montage côté terrain/côté appareil	Filetage extérieur M20 x 1,5
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Information détaillée : www.dehn.fr

Protection côté données
Classe SPD	U
Tension d’utilisation permanente max DC (U_C )	32 V
Courant nominal à 80 °C (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Montage côté terrain/côté appareil	Filetage extérieur M20 x 1,5
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Information détaillée : http://www.dehn.fr/sil/
Protection côté énérgie
SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 2 / Classe II
Tension d’utilisation permanente max AC (U_C )	255 V
Courant de décharge total (8/20 µs) L+N-PE (I_total )	5 kA
Niveau de protection [L-N] (U_P )	≤ 1,4 kV
Protection max. contre les surintensités	16 A gG ou B 16 A

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal (I_L )	0,55 A
D1 Courant de foudre (10/350 µs) cond-terre (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Montage côté terrain/côté appareil	Filetage extérieur M20 x 1,5
Certifications	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Information détaillée : www.dehn.fr
