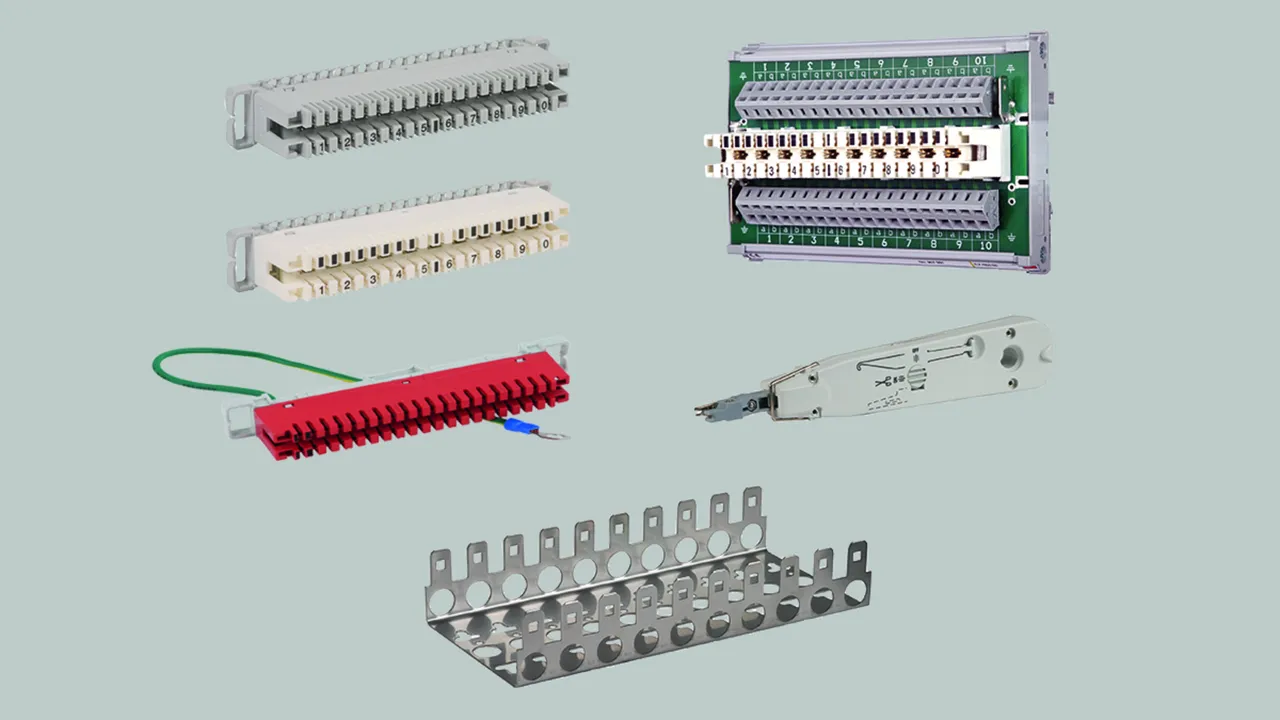

Accessoires pour la technologie LSA

  • Technique de câblage auto-dénudant éprouvée
  • Modification miniale de la section grâce aux lames de contact coudées à 45° sur la barrette de sectionnement
  • Meilleure stabilité du conducteur
  • Résistance à la corrosion plus élevée
  • Accessoires complémentaires disponibles sur demande

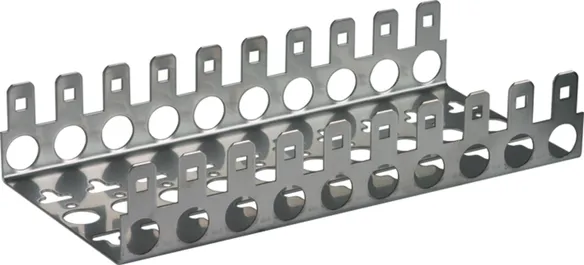

Étrier de montage

Étrier de montage pour l'insertion de 10 barrettes LSA de la série 2/10.
Largeur totale : 104,5 mm

1 Produkt

Art.-Nr. 907995 MB2 10 LSA

GTIN 4013364033528, Zolltarifnr. (EU): 85389099, Bruttogewicht: 228.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



produit : DEHN
Type: MB2 10 LSA
Référence: 907995
ou équivalent



Technische Daten

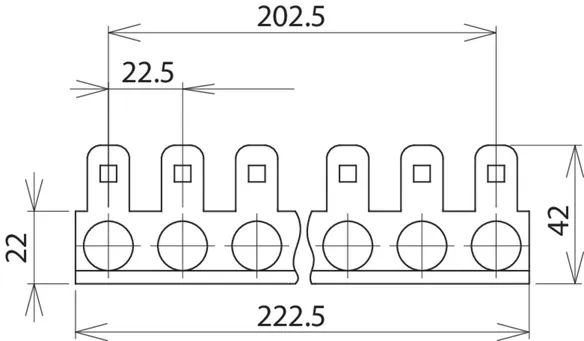

Dimensions 223 x 105 x 42 mm

Artikel 907995 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907995 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

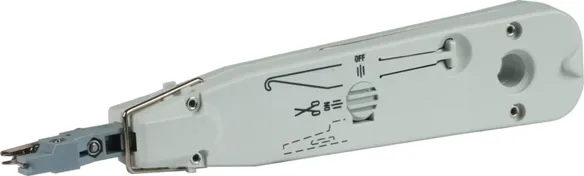

Outil de raccordement

Outil de raccordement avec détecteur pour technique de connexion LSA pour le raccordement et l’ajustement de la longueur des conducteurs. Avec crochet repliable et lame de déverrouillage.

1 Produkt

Art.-Nr. 907994 AW2 LSA

GTIN 4013364033511, Zolltarifnr. (EU): 82055980, Bruttogewicht: 105.20 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



produit : DEHN
Type: AW2 LSA
Référence: 907994
ou équivalent



Technische Daten

Couleur Blanc ○

Artikel 907994 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907994 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

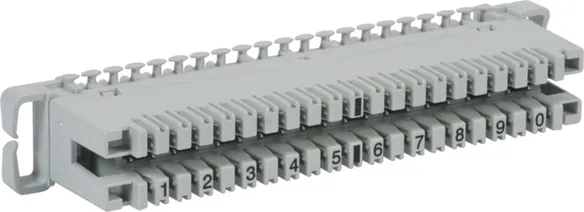

Barrette de raccordement

Technique de raccordement LSA série 2 pour le raccordement de 10 paires de conducteurs côté câble et côté brassage permettant de réaliser une liaison non sectionnable.Utilisation uniquement avec les protections DPL 10 G3. Uniquement pour montage de protections parallèles.

1 Produkt

Art.-Nr. 907997 AL2 10DA LSA

GTIN 4013364033542, Zolltarifnr. (EU): 85369010, Bruttogewicht: 51.40 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



produit : DEHN
Type: AL2 10DA LSA
Référence: 907997
ou équivalent

Zertifikate



Technische Daten

Diamètre du conducteur rigide 0,40-0,80 mm
Diamètre du conducteur avec isolation 0,70-1,50 mm

Artikel 907997 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907997 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

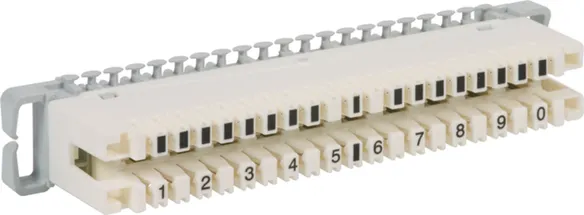

Barrette de sectionnement

Technique de raccordement LSA série 2 pour le raccordement de 10 paires de conducteurs côté câble et côté brassage. Doit être utilisé avec les modules DRL, cela permet de réaliser une protection série entre les contacts de sectionnement. Utilisation également possible avec les protections DPL 10 G3.

1 Produkt

Art.-Nr. 907996 TL2 10DA LSA

GTIN 4013364033535, Zolltarifnr. (EU): 85369010, Bruttogewicht: 60.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



produit : DEHN
Type: TL2 10DA LSA
Référence: 907996
ou équivalent

Zertifikate



Technische Daten

Certifications correspond à DTAG TS 0272/96
Diamètre du conducteur rigide 0,40-0,80 mm
Diamètre du conducteur avec isolation 0,70-1,50 mm

Artikel 907996 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907996 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

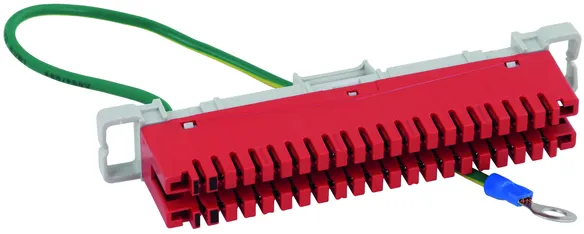

Barrette de mise à la terre

Technique de raccordement LSA série 2 pour le raccordement de max. 38 conducteurs ou fils de signaux non raccordés. Avec conducteur de terre et cosse à câble annulaire M4.

1 Produkt

Art.-Nr. 907993 EL2 38EA LSA

GTIN 4013364048584, Zolltarifnr. (EU): 85369010, Bruttogewicht: 59.80 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information



produit : DEHN
Type: EL2 38EA LSA
Référence: 907993
ou équivalent

Zertifikate



Technische Daten

Mise à la terre par conducteur de terre et cosse à câble annulaire M4
Diamètre du conducteur rigide 0,40 - 0,80 mm
Diamètre du conducteur avec isolation 0,70-1,50 mm
Couleur Rouge ●

Artikel 907993 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907993 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

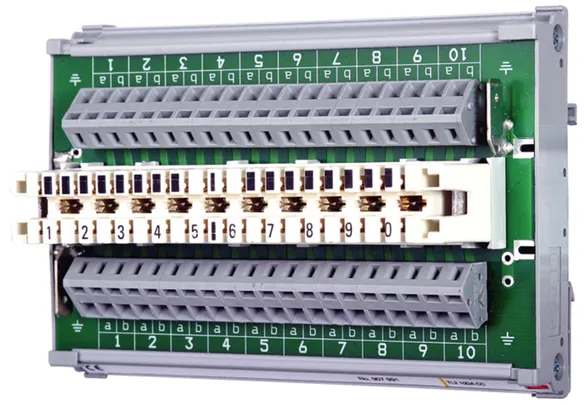

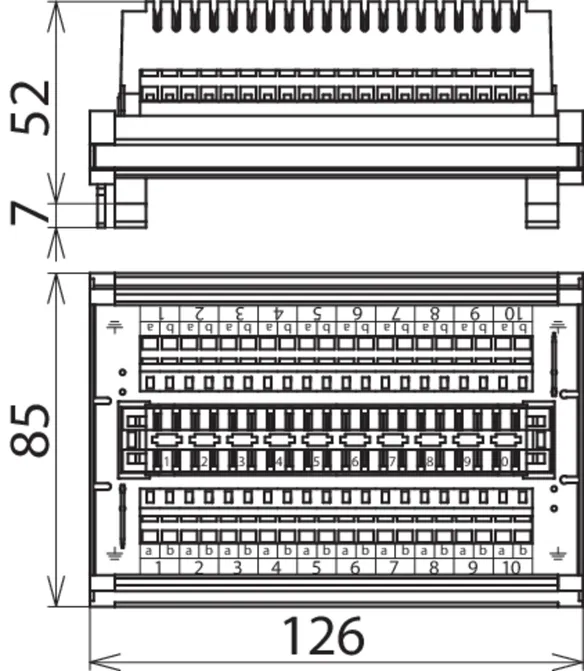

Adaptateur pour barrette de sectionnement LSA avec borne à ressort

Platine de montage pour barrettes de sectionnement pouvant être fixée sur rail DIN, équipée de barrettes LSA de la série 2/10 ainsi que de bornes à ressort pour le raccordement de conducteurs de différents diamètres. Peut recevoir un chargeur DPL et des parafoudres DEHNrapid LSA.

1 Produkt

Art.-Nr. 907991 TL2 10DA CC

GTIN 4013364112988, Zolltarifnr. (EU): 85389099, Bruttogewicht: 213.20 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 907991.stp

      Sie müssen angemeldet sein um 907991.stp herunterzuladen.

      Login
    • 907991.igs

      Sie müssen angemeldet sein um 907991.igs herunterzuladen.

      Login
    • 907991.jt

      Sie müssen angemeldet sein um 907991.jt herunterzuladen.

      Login
    • 907991.dwg

      Sie müssen angemeldet sein um 907991.dwg herunterzuladen.

      Login
    • 907991m_D.dxf

      Sie müssen angemeldet sein um 907991m_D.dxf herunterzuladen.

      Login
    • DEHN.907991.wspak

      Sie müssen angemeldet sein um DEHN.907991.wspak herunterzuladen.

      Login


produit : DEHN
Type: TL2 10DA CC
Référence: 907991
ou équivalent

Zertifikate



Technische Daten

Charge utile des élements de liaison D1 courant de foudre (10/350) total (Iimp ) 5 kA
Montage sur Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie Ressort ou LSA/Ressort ou LSA
Mise à la terre par Rail DIN oméga/Connecteur plat 6,3 mm
Diamètre du conducteur rigide 0,40-0,80 mm
Diamètre du conducteur avec isolation 0,70-1,60 mm
